Содержание:
- Оплата через PayPal
- Процедура замены, установки стартера
- Блоки разгрузочных и управляющих реле и предохранителей УАЗ Патриот и УАЗ Пикап 2018 года, назначение реле и предохранителей.
- Блок управления двигателем
- Схема дополнительного блока предохранителей УАЗ Патриот нового образца
- Проблемы при оплате банковскими картами
- Описание предохранителей на автомобиль УАЗ Патриот: расположение, схема, цена
- Назначение
- Блоки предохранителей УАЗ Патриот
- Замена предохранителей
- Особенности замены
- Назначение
- Замена предохранителей на УАЗ Патриот
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Процедура замены, установки стартера
Отдельно стоит изучить процесс демонтажа стартера. Снять его сравнительно просто – автомобиль УАЗ в этом плане гораздо удобнее многих обычных легковых транспортный средств благодаря своему клиренсу. Его величина позволяет осуществлять многие манипуляции без использования смотровой ямы, подъемника. Процесс снятия стартера включает следующие основные этапы:
необходимо расположиться под автомобилем, определить место установки;
при помощи головки с удлинителем откручивается нижнее крепление – если резьба не откручивается желательно использовать WD-40 для смазки;
аккуратно отсоединяются все подходящие к устройству провода;
далее следует открутить верхнее крепление устройства;
стартер аккуратно вытаскивается вбок;
После снятия устройство важно внимательно осмотреть. Ревизия позволит установить наличие текущих неисправностей, а также потенциальных
Часто возникают проблемы, связанные с длинными болтами – на которые и осуществляется крепеж. Чтобы избежать проблем можно просто использовать специальный состав для промывки – WD-40.
Он позволяет удалить оксид с поверхности металла, избежать использования УШМ при снятии стартера. Во время обратной сборки резьбовые соединения следует смазать графитовой смазкой. Установка нового стартера позволит избежать поломки в дороге.
Блоки разгрузочных и управляющих реле и предохранителей УАЗ Патриот и УАЗ Пикап 2018 года, назначение реле и предохранителей.

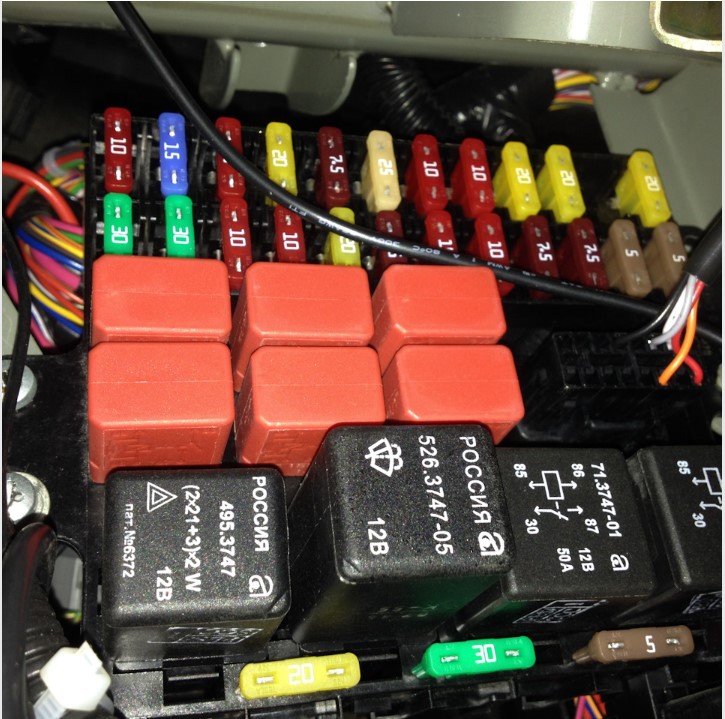

Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен под крышкой на панели приборов слева от рулевой колонки. Схема расположения разгрузочных и управляющих реле и предохранителей находиться на внутренней стороне крышки блока.
Для доступа к блоку разгрузочных и управляющих реле и предохранителей необходимо:
— Вывести из зацепления две защелки с оборотной стороны крышки блока, расположенные в нижней ее части. — Поочередно расфиксировать пять клипс, расположенные по периметру крышки, прикладывая усилие в горизонтальной плоскости. В противоположном от движения автомобиля направлений
— Осторожно снять крышку не прикладывая чрезмерных усилий

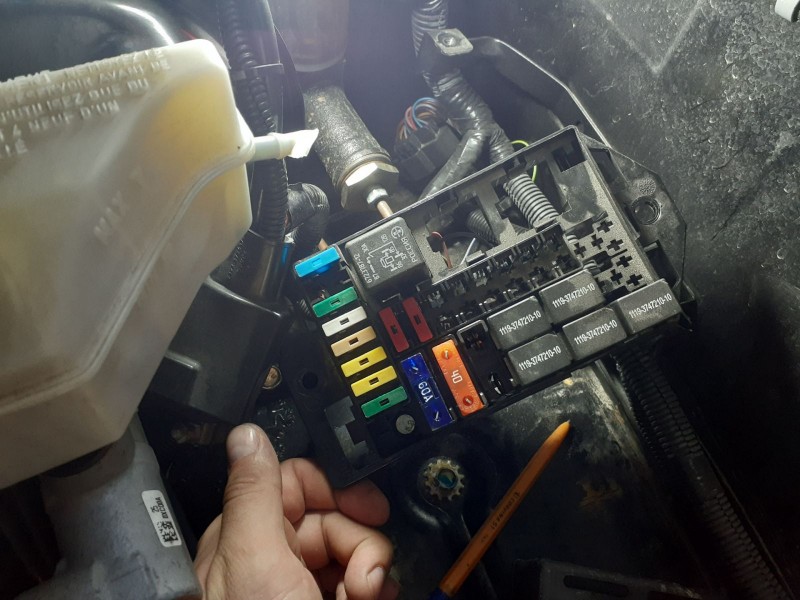

Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен на левой надставке брызговика автомобиля. Схема расположения разгрузочных и управляющих реле и предохранителей находится на внутренней стороне крышки блока. Для доступа к реле и предохранителям блока реле необходимо снять крышку блока.
Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап.
Назначение реле.
R1 — реле включения противотуманных фар. R2 — реле включения дальнего света фар. R3 — реле дополнительного отопителя салона. R4 — не устанавливается. R5 — реле включения ближнего света фар. R6 — реле компрессора кондиционера. R7 — реле включения обогрева стекла двери задка и зеркал. R8 — прерыватель стеклоочистителя. R9 — дополнительное (разгрузочное) реле. R10 — реле обогрева ветрового стекла. R11 — реле блокировки дифференциала заднего моста. R12 — реле времени обогрева ветрового стекла.
Электрические цепи, защищаемые плавкими предохранителями.
F1 — 10А — Раздаточная коробка «Dymos», кл. 15. F2 — 15А — Розетка салона. F3 — 10А — Компрессор кондиционера. F4 — 30А — Блок управления электропакетом, кл.30. F5 — 7.5А — Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения. F6 — 40А — Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал. F7 — 10А — Противотуманная фара левая. F8 — 10А — Противотуманная фара правая. F9 — 30А — Переключатель стекпоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний. F10 — 20А — Обогрев стекла двери задка, зеркал, МУС. F11 — Не устанавливается, резерв. F12 — 20А — Прикуриватель, розетка в багажном отделении. F13 — 30А — Раздаточная коробка «Dymos», кл. 30. F14 — 10А — Стеклоподъемники (модуль двери водителя). F15 — 5А — Кл. 34 комбинации приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации.
F16 — 15А — Подушка безопасности. F17 — 10А — Медиасистема. F18 — 15А — Блокировка дифференциала. F19 — 10А — Дальний свет фар левый. F20 — 10А — Дальний свет фар правый. F21 — 7.5А — Ближний свет фар левый. F22 — 7,5А — Ближний свет фар правый. F23 — 5А — Габаритный огонь правый. F24 — 5А — Габаритный огонь левый. F25 — 60А — Обогрев ветрового стекла. F26 — 10А — Резерв. F27 — 10А — Резерв. F28 — 30А — Резерв. F29 — 40А — Резерв. F30 — 20А — Резерв.
Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап.
Назначение реле.
R1 — реле стартера. R2, R7 — не устанавливаются. R3 — реле подогревателя. R4 — реле подогревателя. R5 — реле звукового сигнала. R6 — реле КМПСУД. R8 — реле электровентилятора. R9 — реле электробензонасоса. R10 — реле электровентилятора.
Электрические цепи, защищаемые плавкими предохранителями.
F1 — 15А — Звуковой сигнал. F2 — Не устанавливается, резерв. F3 — 30А — Электровентилятор 2. F4 — 25А — АБС (ESP). F5 — 5А — Приборы. F6 — 20А — Электробензонасос. F7 — 20А — Стартер. F8 — 30А — Электровентилятор 1. F9 — 10А — КМПСУД. F10 — 10А — АБС (ESP). F11 — 20А — Подогреватель. F12 — 5А — Подогреватель. F13 — 25А — Подогреватель. F14 — Не устанавливается, резерв. F15 — Не устанавливается, резерв. F16 — Не устанавливается, резерв. F17 — 60А — Монтажный блок. F18 — 40А — АБС (ESP). F19 — 60А — Монтажный блок.
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При снятии реле и предохранителей не допускается применять металлические предметы. Не допускается применять предохранители, не предусмотренные конструкцией.
Блок управления двигателем
Электрическая схема блока управления двигателем УАЗ Патриот выпуска с 2012 года изображена на Рис 1. Он выполнен по стандарту Евро 4. В некоторых автомобилях применена немного видоизмененная схема с четырьмя катушками зажигания.
Рис. 1
Расшифровка элементов блока приведена в таблице на Рис.2
Рис. 2
В приведенной выше заводской спецификации узлов применена несколько непривычная военно-промышленная терминология. Например, датчик коленвала именуется датчиком синхронизации, датчик распредвала – датчиком фазы, регулятор холостого хода – регулятором добавочного воздуха. Суть выполняемых функций от этого не меняется. Очень полезное дополнение – наличие стандартного OBDII разъема для проведения диагностических работ. Не все универсальные диагностические сканеры могут читать полностью ошибки УАЗ Патриот, но ошибки двигателя в OBDII режиме может продиагностировать любой простейший автосканер. Распиновка (расположение и нумерация выводов) блока управления имеет вид Рис. 3 :
Рис. 3
Наиболее проблемные узлы системы управления двигателем УАЗ Патриот, как и в других автомобилях, являются:
- катушки зажигания;
- регулятор холостого хода;
- датчик синхронизации;
- бензонасос.
Учитывая жесткие условия эксплуатации автомобиля, следует своевременно (лучше с удвоенной частотой) производить регламентные работы, связанные с эксплуатацией этих узлов, а именно:
- производить очистку свечей и зон высоковольтных сигналов зажигания, в том числе и корпуса катушек зажигания для уменьшения вероятности пробоя;
- очищать зону дроссельной заслонки от пыли, регулярно менять воздушный фильтр;
- следить, чтобы в бензобак не попадала пыль и грязь, раз в год производить его очистку от осевшей грязи и примесей;
- производить очистку электропроводки от грязи, пыли, масляных затеканий.
Электросхема блока ABS/ESP УАЗ Патриот выпуска с 2012 года приведена на Рис.4
Рис. 4
В условиях скользких дорожных покрытий блок ABS и ESP значительно увеличивает устойчивость автомобиля, следовательно, безопасность движения. Наиболее частая причина отказа системы ABS – обрыв электропроводки соединения с датчиками колес (FL front left – передний левый, FR – передний правый, RL и RR – передний левый и передний правый соответственно). В этом случае их необходимо «прозвонить» мультиметром до блока ABS в соответствии со схемой.
Схема дополнительного блока предохранителей УАЗ Патриот нового образца
Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.

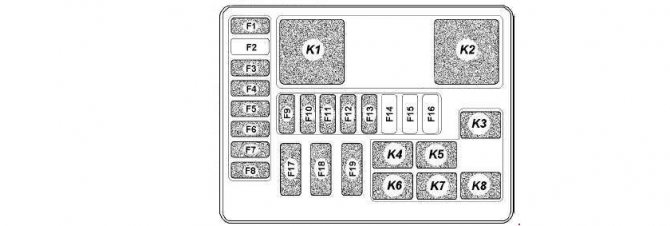

Подкапотный блок предохранителей нового образца
| № | А | Функция/компонент |
| F1 | 15 | Звуковой сигнал |
| F2 | – | Не устанавливается |
| F3 | 30 | Электровентилятор 2 |
| F4 | 25 | АБС (ESP) |
| F5 | 5 | Приборы |
| F6 | 20 | Бензонасос |
| F7 | 20 | Стартер |
| F8 | 30 | Электровентилятор |
| F9 | 10 | КМПСУД |
| F10 | 10 | АБС (ESP) |
| F11 | 20 | Подогреватель |
| F12 | 5 | Подогреватель |
| F13 | 25 | Подогреватель |
| F14 | – | Не устанавливается |
| F15 | – | Не устанавливается |
| F16 | – | Не устанавливается |
| F17* | 60 90 | Монтажный блок |
| F18 | 40 | АБС (ESP) |
| F19 | 60 | Монтажный блок |
| Реле | ||
| К1 | Реле стартера | |
| К2 | Реле подогревателя Реле времени стеклосмывателя двери задка (блок старого образца) | |
| К3 | Реле подогревателя Реле звуковых сигналов (блок старого образца) | |
| К4 | Реле звукового сигнала Реле КМПСУД (блок старого образца) | |
| К5 | Реле КМПСУД Реле электровентилятора (блок старого образца) | |
| К6 | Реле электровентилятора Реле электробензонасоса (блок старого образца) | |
| К7 | Реле электробензонасоса Реле электровентилятора (блок старого образца) | |
| К8 | Реле электровентилятора Реле кондиционера (блок старого образца) | |
| К9 | Реле компрессора (блок старого образца) | |
| К10 | Реле блока управления заслонкой рециркуляции (блок старого образца) |
* 60А для блока нового образца, 60/90А для блока старого образца
В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме. Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Описание предохранителей на автомобиль УАЗ Патриот: расположение, схема, цена
Автомобили УАЗ Патриот оснащаются модулями ножевого типа. Цилиндрические не используются ввиду устарелости.

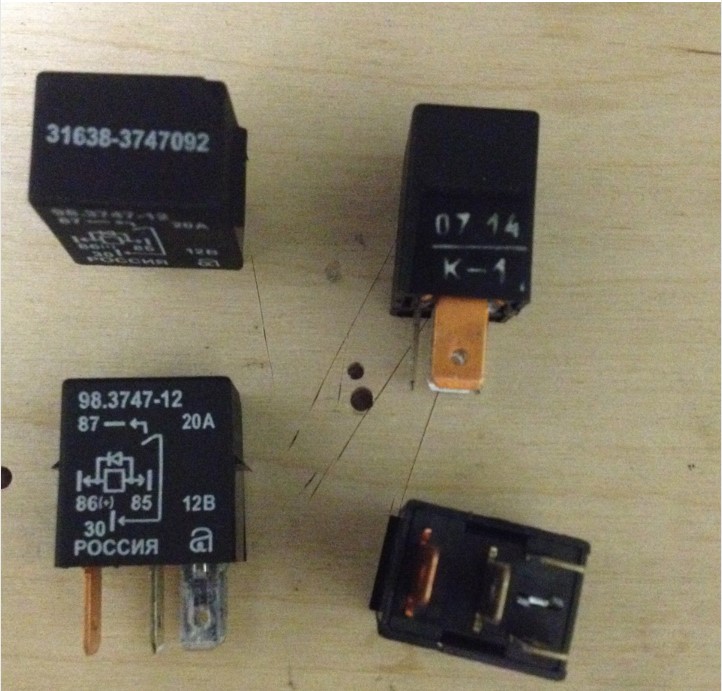

Схема расположения реле – прерывателей
| Обозначение | Какой за что отвечает / что обеспечивает |
|---|---|
| K 1 | Противотуманные фары |
| K 2 | Обогрев заднего стекла, двери, зеркал |
| K 3 | Реле дальнего света |
| K 4 | –/– ближнего света |
| K 5 | Отопитель салона (печки) |
| K 6 | Компрессор системы кондиционера |
| K 7 | Поворотники, аварийная сигнализация |
| K 8 | Стеклоочиститель |
| K 9 | Дополнительное реле |
| K 10 | Обогрев заднего стекла, помпа переключения топливных баков |
| K 11 | Обогрев ветрового стекла |
| K 12 | Блокировка дифференциала |
Схема установки предохранителей
| Маркировка / ампераж | За что отвечает (с описанием) |
|---|---|
| F (Ф-1) / 10 | РК «Dymos» |
| F (Ф-2) / 15 | Розетка в салоне автомобиля |
| F (Ф-3) / 10 | Система кондиционирования |
| F (Ф-4) / 10 | Управление электропакетом |
| F (Ф-5) / 20 | Электропривод зеркал |
| F (Ф-6) / 15 | Стоп сигнал, освещение салона, подсветка вещевого ящика, багажного отсека |
| F (Ф-7) / 15 | Система отопления, обогрева задней двери, зеркал |
| F (Ф-8) / 10 | Противотуманная фара левая |
| F (Ф-9) / 10 | Правая противотуманка |
| F (Ф-10) / 20 | Стеклоочистители, отопитель заднего ряда пассажиров |
| F (Ф-11) / 10 | Обогрев (дополнительно) |
| F (Ф-12) / 10 | Звуковой сигнал |
| F (Ф-13) / 20 | Штатный прикуриватель, обогрев сидений |
| F (Ф-14) / 30 | РК «Dymos» |
| F (Ф-15) / 30 | Стеклоподъемники |
| F (Ф-16) / 15 | Приборная панель (щиток), задний ход, датчик скорости, аварийка |
| F (Ф-17) / 15 | Подушка безопасности |
| F (Ф-18) / 10 | Автомобильная магнитола, радиоприемник, блокиратор дверей |
| F (Ф-19) / 10 | Блокировка дифференциала, противотуманка задняя |
| F (Ф-20) / 10 | Дальний свет (левый) |
| F (Ф-21) / 5 | Дальний свет (правый) |
| F (Ф-22) / 5 | Ближний свет (левый) |
| F (Ф-23) / 5 | Ближний свет (правая) |
| F (Ф-24) / 5 | Габаритные огни (левый) |
| F (Ф-25) / 5 | –/– (правый) |
| F (Ф-26) / 5 | Обогрев лобового стекла |
| F (Ф-27) / 20 | Зарезервировано |
| F (Ф-28) / 15 | Зарезервировано |
| F (Ф-29) / 15 | Зарезервировано |
| F (Ф-30) / 20 | Зарезервировано |

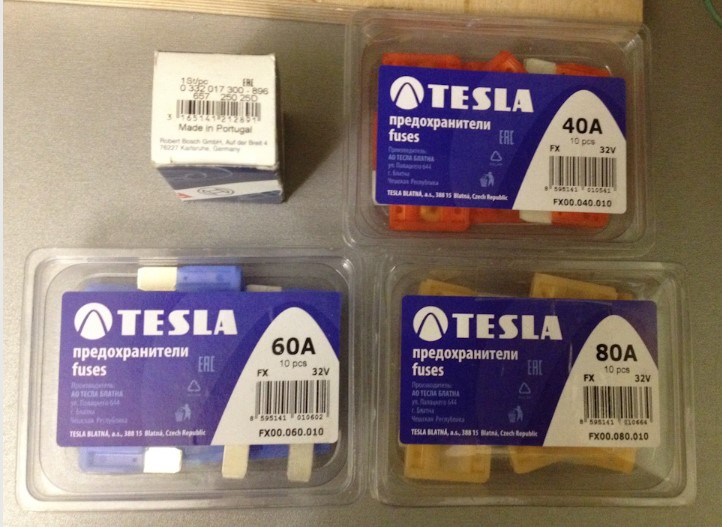

Цена блока в сборе от 2000 рублей, набор плавильных элементов от 450 рублей, поштучно от 100 рублей.
Признаки неисправности предохранителей
- На щитке приборной панели сигнализируют индикаторы о неисправности силового агрегата, трансмиссии, системы электрического питания;
- Механизмы не функционируют, аккумулятор заряжен, цепь электрического питания не повреждена;
- Нехарактерная рабочая температура модулей;
- В машине слышен запах плавленой пластмассы.
Причины выхода из строя предохранителей
- Несоблюдение сроков проведения технического осмотра;
- Покупка неоригинальных запчастей;
- Непрофессиональный монтаж;
- Механическое повреждение монтажного блока;
- Короткое замыкание в электрической цепи;
- Повреждение изоляционного слоя;
- Окисление контактов;
- Ослабленное крепление клемников;
- Образование конденсата, попадание воды внутрь.
Назначение
На УАЗ Патриот предохранители устроены так, что при возникновении перегрузок у них внутри перегорает специальная плавкая вставка. Из-за этого цепь размыкается, а проводка и все потребители Патриота остаются в сохранности. Если предохранитель сгорает, то вы теряете доступ к определенной опции автомобиля (перестанет работать печка, например). Без них под угрозой окажется вся электро-система УАЗ Патриот.
Помимо этого, наличие предохранителей у УАЗ Патриот позволяет разделить электрические цепи автомобиля на силовые и управляющие. А еще, внутри блока предохранителей Патриота находятся реле, которые замыкают или размыкают участки электрической цепи УАЗа. Поэтому, если у вашего УАЗ Патриот что-то сломалось, первым делом необходимо проверить исправность соответствующего предохранителя, реле.
Блоки предохранителей УАЗ Патриот
Наличие предохранителей цепи электрических приборов управления автомобиля УАЗ Патриот не является случайным. Ведь их отсутствие при первом замыкании цепи вызывало бы массу неприятностей, на устранение которых требовалось не только время, но и деньги
Всем известно предназначение этих устройств, поэтому уделим внимание расположению элементов и их назначению на внедорожнике
Назначение
Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали.
В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот.
Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.
Место нахождения в авто
Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону.
Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.

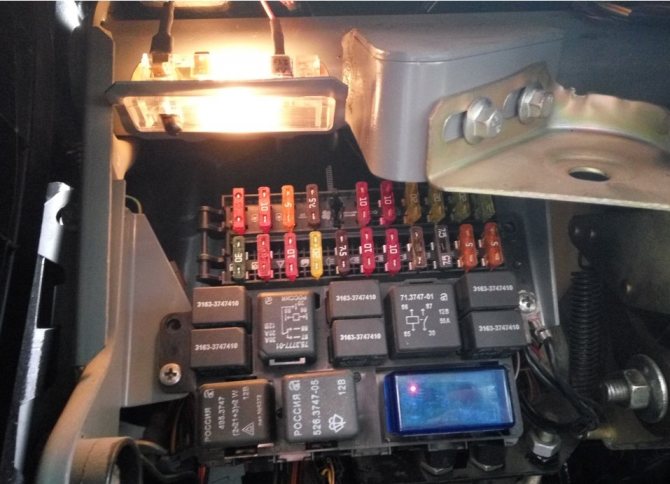

Салонный блок
Хотите уменьшить расход вашего Патриота? Для этого прочитайте…
Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.

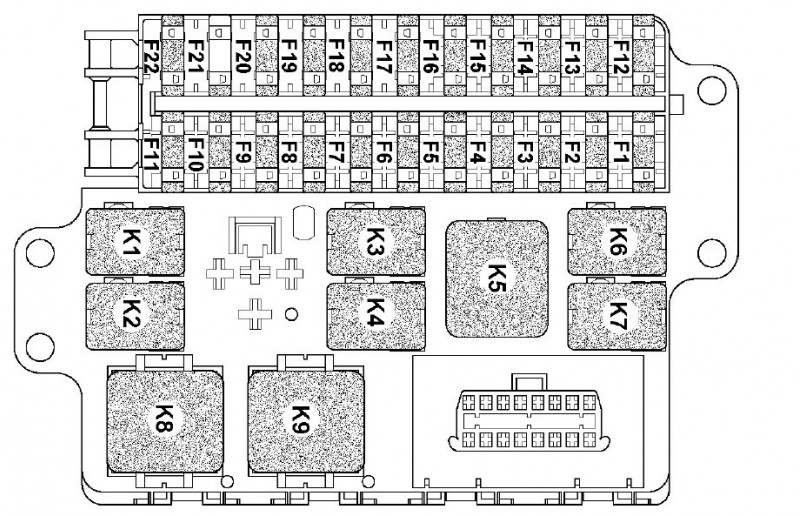

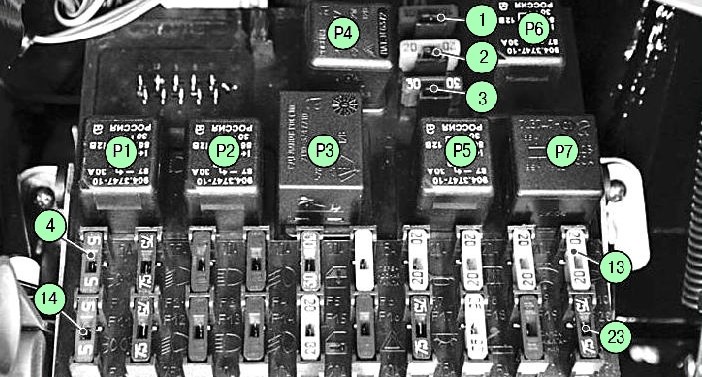

Схема предохранителей УАЗ Патриот в салоне
Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.
| 1 | 10 | Незадействованный элемент №1 |
| 2 | 20 | №2 |
| 3 | 30 | №3 |
| 4 | 5 | Габаритные огни и освещение приборной панели |
| 5 | 7,5 | Ближний свет правой фары |
| 6 | 10 | Дальний свет правой фары |
| 7 | 10 | ПТФ правая фара |
| 8 | 30 | Привод люка и стеклоподъемников дверей |
| 9 | 15 | Розетка на 12 В |
| 10 | 20 | Звуковой сигнал и электрический привод боковых зеркал |
| 11 | 20 | Подогрев заднего стекла |
| 12 | 20 | Омыватель и очиститель стекол |
| 13 | 20 | №4 |
| 14 | 5 | Габаритные огни и освещение номерного знака |
| 15 | 7,5 | Ближний свет левой фары |
| 16 | 10 | Дальний свет левой фары и лампа включения света |
| 17 | 10 | ПТФ левая фара |
| 18 | 20 | Привод блокирования дверей |
| 19 | 10 | Поворотные указатели и аварийка |
| 20 | 7,5 | Осветители салона, подкапотного пространства и стоп-сигнал |
| 21 | 25 | Прикуриватель и привод отопителя |
| 22 | 10 | Свет заднего хода |
| 23 | 7,5 | Задние ПТФ |
Подкапотный дополнительный блок
Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.

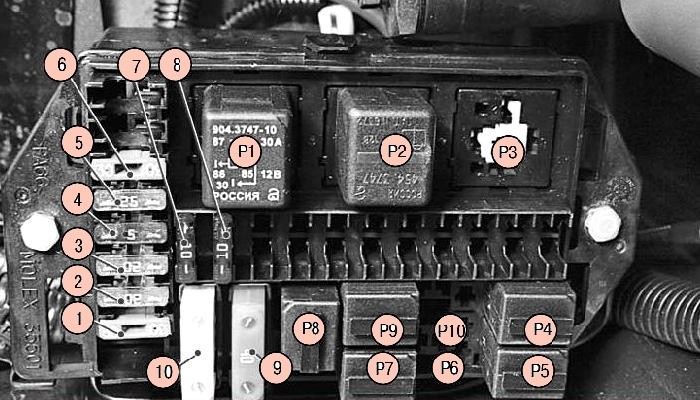

Схема элементов на монтажном устройстве в подкапотном пространстве
| 1 | 30 | Цепь питания вентилятора №1 |
| 2 | 20 | Цепь питания стартера |
| 3 | 20 | Цепь питания бензонасоса |
| 4 | 5 | Приборы |
| 5 | 25 | ABS |
| 6 | 30 | Цепь питания вентилятора №2 |
| 7 | 10 | Цепь питания реле управления мотором |
| 8 | 10 | ABS |
| 9 | 40 | ABS |
| 10 | 80 | Питание монтажного блока |
В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:
- Р1 — стартера;
- Р2 — временное реле стеклоомывателя заднего стекла;
- Р3 — блок заслонки рециркуляции;
- Р4 — вентилятора №1;
- Р5 — вентилятора №2;
- Р6 — компрессора;
- Р7 — бензонасоса;
- Р8 — звуковая сигнализация;
- Р9 — управление мотором;
- Р10 — кондиционера.
В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме.
Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.
Замена предохранителей
Если обнаружен сгоревший предохранитель в монтажном блоке УАЗ Хантер, то перед его заменой следует разобраться почему это произошло, выяснить все возможные причины поломки и постараться ее устранить.
Запрещается при проведении работ:
- использовать вставки, выполненные кустарным способом (собственноручно);
- устанавливать изделия, которые конструктивно не предусмотрены в данном монтажном блоке;
- применять плавкие вставки, если их номинальная величина силы тока отличается от той, которая указана в сопроводительной техдокументации на автотранспортное средство;
- осуществлять проверку целостности электрической проводки (на наличие искры) путем замыкания ее на раму автомобиля.
Особенности замены
Для замены сгоревших одноразовых размыкателей следует приготовить детали с теми же номинальными значениями тока и напряжения. В качестве временного решения допускается установить элемент более высокого номинала с тем, чтобы заменить его на требуемый в ближайшее время. Категорически не рекомендуется заменять предохранитель монетой или скрученной проволокой.
Чтобы проверить целостность предохранителей в салонном модуле, необходимо открыть крышку поворотом фиксирующего винта и вытащить ее. На внутренней стороне крышки находится пояснительная информация, включающая маркировку и распиновку.
Сначала следует искать сгоревшую деталь визуально. Возможно, на ней останутся следы гари. Если корпуса сделаны из качественного пластика, то следов сгорания не будет и элементы нужно извлекать поочередно пинцетом или щипцами.
На рынке аксессуаров для авто предлагают изделия, интегрированные с высокоомной лампочкой или светодиодом, которые зажигаются и светятся после перегорания плавкой перемычки, что существенно облегчает поиск неисправной детали. Детали в подкапотном модуле проверяются и меняются аналогично.
В ряде случаев плавкие перемычки на 60 и 80 А устанавливаются отдельно в силовом модуле, размещенном в отсеке двигателя и закрытом защелкивающейся пластиковой крышкой. Они крепятся к клеммным площадкам гайками или болтами, что обеспечивает надежное соединение без дребезга и оплавления корпусов и контактов. При замене крышка отщелкивается, болты или гайки откручиваются, сгоревшая перемычка снимается, и на ее место устанавливается новая. Крепеж закручивается, крышка ставится на место и защелкивается.
Назначение
Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали. В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот. Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.
Место нахождения в авто
Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону. Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.
Салонный блок
Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.
Схема предохранителей УАЗ Патриот в салоне
Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.
| № устройства | Сила тока, А | Предназначение |
|---|---|---|
| 1 | 10 | Незадействованный элемент №1 |
| 2 | 20 | №2 |
| 3 | 30 | №3 |
| 4 | 5 | Габаритные огни и освещение приборной панели |
| 5 | 7,5 | Ближний свет правой фары |
| 6 | 10 | Дальний свет правой фары |
| 7 | 10 | ПТФ правая фара |
| 8 | 30 | Привод люка и стеклоподъемников дверей |
| 9 | 15 | Розетка на 12 В |
| 10 | 20 | Звуковой сигнал и электрический привод боковых зеркал |
| 11 | 20 | Подогрев заднего стекла |
| 12 | 20 | Омыватель и очиститель стекол |
| 13 | 20 | №4 |
| 14 | 5 | Габаритные огни и освещение номерного знака |
| 15 | 7,5 | Ближний свет левой фары |
| 16 | 10 | Дальний свет левой фары и лампа включения света |
| 17 | 10 | ПТФ левая фара |
| 18 | 20 | Привод блокирования дверей |
| 19 | 10 | Поворотные указатели и аварийка |
| 20 | 7,5 | Осветители салона, подкапотного пространства и стоп-сигнал |
| 21 | 25 | Прикуриватель и привод отопителя |
| 22 | 10 | Свет заднего хода |
| 23 | 7,5 | Задние ПТФ |
Подкапотный дополнительный блок
Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.
Схема элементов на монтажном устройстве в подкапотном пространстве
| № элемента | Сила тока, А | Предназначение |
|---|---|---|
| 1 | 30 | Цепь питания вентилятора №1 |
| 2 | 20 | Цепь питания стартера |
| 3 | 20 | Цепь питания бензонасоса |
| 4 | 5 | Приборы |
| 5 | 25 | ABS |
| 6 | 30 | Цепь питания вентилятора №2 |
| 7 | 10 | Цепь питания реле управления мотором |
| 8 | 10 | ABS |
| 9 | 40 | ABS |
| 10 | 80 | Питание монтажного блока |
В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:
- Р1 – стартера;
- Р2 – временное реле стеклоомывателя заднего стекла;
- Р3 – блок заслонки рециркуляции;
- Р4 – вентилятора №1;
- Р5 – вентилятора №2;
- Р6 – компрессора;
- Р7 – бензонасоса;
- Р8 – звуковая сигнализация;
- Р9 – управление мотором;
- Р10 – кондиционера.
В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме.
Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.
Замена предохранителей на УАЗ Патриот
- Набор реле – коммутаторов, предохранителей;
- Отвертка с плоским наконечником;
- Пластиковая лопатка, пинцет.
- УАЗ Патриот устанавливаем на платформу, блокируем задний ряд противооткатными башмаками, открываем водительскую дверь;
- В левой части торпеды, ближе к рулевому колесу, проворачиваем пластиковую защелку, откидываем крышку, под которой расположен монтажный блок;
- Пинцетом поочередно извлекаем модули, проверяем целостность плавильной пластины.
Для упрощения процесса идентификации на тыльной стороне пластиковой крышки указаны порядковые номера каждого из модулей, нанесена маркировка, распиновка. Замена модулей в моторном отсеке не сложнее салона:
- Открываем капот, в левой части, за АКБ находится монтажный блок;
- Отщелкиваем пластиковую крышку, щипцами снимаем неисправный предохранитель, вставляем новый;
- Проверяем реле – коммутатор, устанавливаем новый по мере необходимости.
Средний ресурс эксплуатации предохранителей отечественного производства 45 тыс. км. Зарубежные аналоги служат на 5 – 10 тыс. км. дольше.
Если возникают трудности с установкой монтажного блока, заменой предохранителей – обратитесь к специалистам СТО.
В автомобиле УАЗ Патриот предустановлен еще и третий монтажный блок (силовой), он установлен с торца торпедо, в левой части. Чтобы заменить блок необходимо:
- Отсоединить клеммы от аккумуляторной батареи;
- Отщелкнуть пластиковую крышку;
- Отсоединить три контактных колодки;
- Открутить два болта (на «10»);
- Извлекаем силовой блок, на его место устанавливаем новый;
- Собираем конструкцию в обратной последовательности.
Такие элементы, как предохранители УАЗ Патриот, являются важной составляющей электрической системы транспортного средства. Без их нормального функционирования эксплуатация электроприборов (включая и необходимое для езды на автомобиле оборудование) была бы сопряжена с рядом неприятностей
Таким образом, каждый автовладелец должен уметь найти блок предохранителей под капотом УАЗ Патриот, а также разбираться в схеме устройства.
