Как влияет датчик детонации на работу двигателя, принцип его работы

Как устранить детонацию двигателя

Итак, рассмотрев основные причины детонации мотора и разобравшись с тем, что это такое, можно перейти к тому, как избавиться от этого явления. Начнем со старых ДВС. В самом начале следует исключить перегрев мотора, а также заправку некачественным или неподходящим топливом, проверить свечи зажигания.

Далее, если на двигателе не установлен датчик детонации, тогда проявление ее признаков указывает на необходимость регулировки УОЗ. Для этого нужно уменьшить угол опережения зажигания, покрутив трамблер. Главное, добиться того, чтобы двигатель стабильно работал в режиме холостого хода.

Решение является временным, так как долго с уменьшенным углом зажигания ездить нельзя (прогорят выпускные клапана в результате роста температуры отработавших газов), но добраться до сервиса своим ходом вполне реально.

Однако во время езды нужно постоянно следить за тем, чтобы в двигателе не было характерного «звона». Еще на старый ДВС можно установить так называемый электронный октан-корректор, чтобы избежать манипуляций с трамблером. Еще добавим, как показывает практика, многие владельцы карбюраторных авто предпочитают установить электронное зажигание.

Что касается более современных двигателей, на инжекторных агрегатах штатно реализованы решения, позволяющие избежать или свести к минимуму риск детонации. Речь идет о датчике детонации двигателя (ДД), который фиксирует ее возникновение. Затем соответствующий сигнал поступает на ЭБУ.

Затем блок управления самостоятельно корректирует угол опережения зажигания с учетом тех данных, которые были получены от ДД. При этом возможность такой корректировки составляет, в среднем, сдвиг угла на 2 – 5 градусов. Если же избавиться от детонации таким способом не удается, ЭБУ фиксирует ошибку и прописывает к себе в память, на панели приборов может загореться «чек»,  двигатель переходит в аварийный режим и т.д.

То же самое происходит и тогда, когда сам датчик детонации вышел из строя или топливо оказалось слишком неподходящим, то есть контроллер попросту не способен убрать детонацию путем запрограммированного сдвига угла опережения зажигания.

Становится понятно, что в этом случае водителю на начальном этапе нужно начать с проверки датчика детонации, а также считать ошибки из памяти ЭБУ. Сделать это можно в рамках компьютерной диагностики двигателя. Также проверку можно выполнить и самостоятельно (при наличии специального диагностического адаптера-сканера в разъем OBD и смартфона/планшета или ноутбука с предварительно установленным программным обеспечением).

• Диагностика двигателя по свечам зажигания

  Как проверить работу двигателя по свечам зажигания. Основные признаки неисправностей мотора: появление черного, серого, красного и белого нагара на свечах. Читать далее

• Как определить раннее или позднее зажигание

  Признаки для определения правильности выставленного угла опережения зажигания. Последствия некорректно настроенного УОЗ, способы выставления зажигания. Читать далее

• Что такое датчик детонации двигателя

  Назначение и устройство датчика детонации. Главные причины возникновения детонации, виды и принцип работы датчика. Читать далее

• Детонация двигателя: что это такое?

  Почему топливно-воздушная смесь детонирует в камере сгорания. Причины, вызывающие детонацию. Последствия детонационного сгорания топлива в цилиндрах ДВС. Читать далее

• Последствия перегрева двигателя автомобиля

  Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС. Читать далее

• Основные неисправности системы охлаждения двигателя

  Распространенные поломки системы охлаждения мотора: водяной насос, термостат, радиатор, вентилятор охлаждения и другие. Как самому определить причины. Читать далее

Признаки неисправности датчика детонации. Проверка и замена в домашних условиях. (Часть 1)

Доброго времени суток, друзья. Мне часто задавали вопросы на счёт данного устройства, поэтому в сегодняшней статье хотел бы ответить вам на самые частые вопросы по этому поводу. Ведь многие автовладельцы считают, что неисправность датчика детонации никак не мешает работе двигателя, и в чем то остаются правы, но как всегда есть одно НО — со временем эта неисправность повлечет за собой вывод из строя других систем и механизмов этой цепи. А это куда большие растраты на ремонт, чем проверить и при необходимости заменить датчик детонации.

Но не все знают, что для проверки и замены не обязательно ехать в сервис и просить помощи специалистов, которые чаще всего имеют уровень знаний в данной сфере равный вашему и по сути сделают не столь сложную работу, за которую потребуют с вас кругленькую сумму (я сейчас никого не хочу выставить глупым, просто бывали случаи в жизни лично со мной). Так вот, хочется просто донести до людей, что все эти процедуры с датчиком делаются очень просто, не требуют огромных вложений и траты времени. Главное в этом деле:1) Усидчивость;2) Внимательность;3) Аккуратность;4) Ну и руки из того места, которое Бог нам дал)

Ну что ж, начнем с основного.

Что же такое датчик детонации? А здесь всё просто — это деталь (часть) системы управления, которая отвечает за контроль уровня детонации.Где же найти его? Тут тоже все легко — ищем на блоке цилиндров мотора. Друзья, только не путайте, и не ищите его на карбюраторных двигателях . Этот датчик устанавливается на бензиновых двигателях инжекторного типа(где имеет место быть электронная система зажигания) и именно на корпусе двигателя. Размер данной детали (если кто не видел) буквально пропорционален размеру спичечного коробка.

Также нужно отметить, что благодаря данному устройству появляется возможность экономии топлива и возможность мотора развить максимальную мощность. Датчик детонации регулирует систему запуска а/м его работу.

В современных авто, как вы знаете, увидеть работу датчика можно на панели приборов и при неисправности индикатор вам даст знать об этом. (CHECK)

Итак, разберем теперь принцип работы данного устройства.

Он заключается в пьезомеханизме (внутри находится пластина, которая обладает пьезоэффектом). Так вот, когда происходит та самая детонация возникает напряжение на выходе и входе. Итог — вибрация двигателя. Создается так называемая разность потенциалов, при которой уровень напряжения на одном конце, превышает уровень на другом. Датчик в свою очередь «занимается» корректировкой данного процесса.

Если по какой то причине датчик выходит из строя, на панели приборов загорается индикатор Сheck Вывод — необходим незамедлительный ремонт, или замена самого датчика.

Но может возникнуть и такая ситуация: электрическая цепь самого датчика была повреждена, т.е. разорвана. Образовалась неисправность, но индикатор «Check» уже не загорится. И как быть тогда? — Да всё просто, хоть иногда нужно обязательно прислушиваться к работе своего автомобиля.

Человек без каких-либо специальных знаний может выявить поломку лишь по горящему индикатору. Других очевидных признаков обнаружить не получится, т.к. а/м будет работать в обычном режиме, без каких-либо предпосылок поломки.

НО. нужно также не забывать, что данная деталь это часть электронной системы, а не механической.

Неисправность может возникнуть исходя из ряда причин:-неисправность непосредственно внутри самого датчика;-произошло КЗ (короткое замыкание);-обрыв оплётки или сигнального провода;-блок управления двигателем находится в неисправном состоянии.

Итак, на этом наша тема не заканчивается, продолжение читайте во второй части. Там мы разберем, какими же способами можно провести проверку датчика и его замену при необходимости.

Источник

Снимаем и проверяем работоспособность датчика детонации

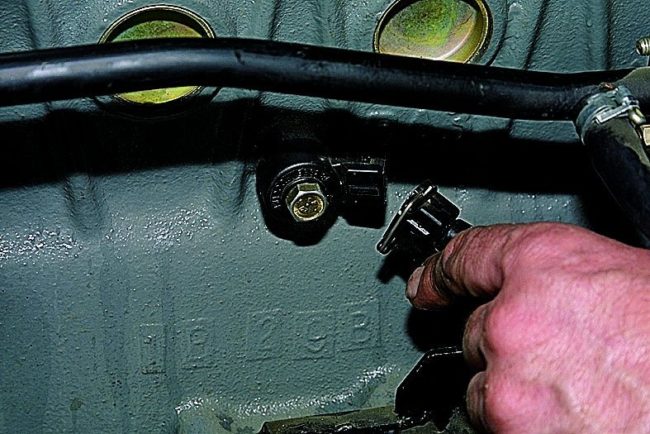

Находим место установки датчика, обычно это центральная часть блока двигателя, между вторым и третьим цилиндрами, но лучше уточнить по руководству по эксплуатации автомобиля тип датчика, его маркировку и внутреннее сопротивление. Крепление легко увидеть по проводу с разъемом

Сначала откручиваем на шпильке гайку на 22 мм или на 13 мм, в зависимости от исполнения сенсора, осторожно отключаем и убираем электрический разъем, снимаем «бублик» датчика со шпильки крепления. Для проверки нам доступны два контакта – масса и сигнальный провод

Помним, что внутри «бублика» находится пьезоэлектрический кристалл, даже с учетом наличия в конструкции специальных компенсаторов, он остается чувствительным к ударам и падениям на бетонный пол. Также не стоит разбирать датчик. Если целостность корпуса нарушена – это тоже признак возможной неисправности.

Для проверки работоспособности датчика необходимо использовать мультиметр с диапазоном измерения в тысячные доли вольта. Постарайтесь не использовать в качестве щупов-проводов старые или имеющие скрутки проводники. Их собственное сопротивление может не соответствовать прибору. Подключив к центральному отверстию датчика минусовый щуп прибора и плюсовый к управляющему разъему, если есть возможность, используйте максимально короткие провода измерительных щупов.

Осторожно, с небольшим усилием «цокаем» металлическим предметом по центральной металлической части датчика. На клеммах исправного датчика мультиметр покажет скачек электрического потенциала в 40-150 мВ

Неисправное устройство всплесков потенциала не выдаст. Если есть возможность, проведите измерения показаний потенциала на других датчиках, желательно бывших в употреблении и обязательно исправных. Таким образом, вы убедитесь, что проводите проверку правильно.

Одним из признаков «проблемного здоровья» будет отсутствие сопротивление или очень высокое внутреннее сопротивление. Для того, чтобы проверить наличие внутреннего контакта цепи измеряем величину сопротивления между клеммами и сравниваем с характеристикой, указанной в описании.

Появление признака легкой детонации подтвердит симптом, старый датчик детонации не работал в схеме. Дополнительно можно установить проблемный сенсор на другой двигатель и провести проверку на появление детонации при резком нажатии педали газа. В итоге нужно сравнить признаки работы исправного и неисправного датчика. Если симптомы проявятся и на втором моторе, в таком случае датчик подлежит окончательной замене.

Заменять датчик можно аналогичной моделью, только при совпадении каталожного номера. Это требование обязательно для обеспечения правильной и безопасной работы ЭБУ. Но есть опасность попасть впросак, если это контрафактное изделие китайского автопрома, по какому признаку можно подтвердить его пригодность – сказать сложно.

Видео о датчике детонации:

Замена датчика на отечественных автомобилях

Движение на автомобиле с неисправным датчиком детонации недопустимо. Как и другие устройства контроля и настройки режима работы мотора, сенсор детонации должен всегда находиться в исправном виде, так как нарушение этих процессов приведет к поломке двигателя. Детонация, кроме уменьшения мощности, разрушает весь двигатель.

Детонацию можно сравнить с взрывом, увеличивающим давление в камере сгорания, и поломку клапанов и поршней, а также цилиндров. Поэтому быстрая замена поврежденного датчика является обязательной работой во время технического обслуживания автомобиля.

На отечественных автомобилях предусмотрено в основном два типа датчиков: 2-контактные и 1-контактные. Эти устройства имеют значительные отличия, их замена между собой не допускается. Необходимо приобретать только тот вид датчика, который предусмотрен именно на вашем моторе.

Одноконтактный сенсор нужно выкручивать с помощью торцового ключа. Заблаговременно нужно выключить зажигание и отключить проводку. Если датчик имеет два контакта, то откручивается не датчик, а гайка крепления. Перед снятием проводятся те же процедуры.

После снятия нужно установить новый сенсор, затянуть гайку и подключить провода. Чтобы удалить все ошибки электронного блока, нужно снять аккумуляторную минусовую клемму, и подождать около 30 секунд, затем снова подключить ее.

https://youtube.com/watch?v=fYMrn5Vnsrk

Симптомы неисправности датчика детонации

Мы знаем, что неисправность датчика детонации приводит к серьезному повреждению двигателя. Мы рекомендуем вам следить за любыми из следующих симптомов, если ваш автомобиль отображает любой из них.

Контрольная лампа двигателя (CHECK ENGINE)

Это один из первых признаков плохого датчика детонации: CHECK ENGINE виден на вашей приборной панели. Есть множество причин, которые могут привести к включению CHECK ENGINE, и неисправный датчик детонации может быть одной из них. Если датчик детонации обнаруживает неисправность, он также загорается CHECK ENGINE.

Звуки ударов от двигателя

Как результат предварительного зажигания (стука), эти звуки могут быть довольно громкими. Источником этих звуков являются небольшие ожоги от топливовоздушной смеси в неправильные моменты времени. Эти звуки будут становиться все громче, если проблема не будет устранена.

Плохое ускорение

Поскольку датчик детонации больше не может помочь ЭБУ, производительность двигателя страдает. Следовательно, автомобиль не может разогнаться при нормальной реакции. Давление, создаваемое в камере сгорания двигателя, часто составляет лишь часть мощности двигателя. В результате крутящий момент ниже, и ваш автомобиль не будет ускоряться должным образом.

Низкий пробег

Множество факторов может привести к снижению пробега. Однако, если обнаруживается в сочетании с некоторыми из вышеперечисленных, скорее всего виноват датчик детонации. Время зажигания влияет больше, чем мощность. При неэффективности это может привести к излишнему воспламенению или детонации, что приводит к уменьшению расхода топлива.

Рывки и драг

Отсутствие правильно функционирующего датчика детонации, если его оставить без внимания, может привести к необратимому повреждению двигателя. Машина могла начать дергаться и тянуться. Это может даже сопровождаться жгучим запахом. Это явные признаки необратимого повреждения двигателя.

Признаки неисправности датчика детонации

Конечно же для обнаружения проблемы лучше всего съездить в сервисный центр, но для выявления неисправности датчика детонации не обязательно проводить полноценную диагностику. Некоторые внешние факторы могут указать на поломку и информировать водителя о неисправности еще до проведения диагностики:

• Повышенный расход топлива;
• Горит «чек» на автомобиле постоянно, либо периодически во время разгона;
• Двигатель внутреннего сгорания начинает троить;
• При разгоне чувствуется, что автомобиль теряет обороты;
• Периодически перегревается двигатель из-за неправильно выставленного зажигания;
• При добавлении газа слышен стук в двигателе автомобиля;
• При диагностике высвечивается ошибка датчика детонации.

При появлении ошибки отображается специальный код, и в зависимости от кода ошибки можно определить степень возникшей проблемы и приступить к ее решению.

Код 0325 — означает, что контакт не доходит, и возможно провода оборвались. Проводка обрывается очень редко, поэтому чаще всего необходимо просто зачистить контакты. Если не помогает, то можно проверить ремень ГРМ, и в случае соскока, вернуть его на место согласно меткам.

Код 0326 (0327) — означает, что контакт присутствует, но сигнал принимается очень слабо. Необходимо произвести зачистку контактов, и после этого проверить, насколько хорошо закреплен датчик. При надобности подтянуть затяжку.

Код 0328 — проблема в неисправности проводов, нет контакта, либо возможен соскок ремня ГРМ.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

• Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
• Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
• Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
• Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
• Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Как устройство работает

Вибрации двигателя обнаруживаются механизмом, после чего на компьютер посылается сигнал напряжения. Сигнал от устройства используется компьютером для уменьшения времени зажигания. Двигатель осуществляет детонации в заданном частотном диапазоне. Материал устройства специально разработан для обнаружения частоты звука и вибраций, связанных с детонацией.

Внутри устройства находится пьезоэлектрический элемент. Это материал, подготовленный из химических соединений, которые обладают свойством генерировать напряжение при воздействии давления, вибрации или удара. В механизме пьезоэлектрические устройства откалиброваны таким образом, чтобы излучать электрические сигналы на той же частоте, что и детонации двигателя. Это означает, что когда механизм чувствует резкий стук, он подает сигнал напряжения на компьютер.

Таким образом, механизм постоянно генерирует напряжение, но когда двигатель начинает детонировать по любой причине, механизм генерирует сигнал более высокого напряжения. Компьютер, замечая увеличение, вносит коррективы, чтобы предотвратить детонацию в двигателе.

Измерение напряжения

Эффективнее всего выполнить проверку датчика детонации двигателя мультиметром (другое название — электрический тестер, он может быть как электронный, так и механический стрелочный). Данную проверку можно выполнить сняв датчик с посадочного места или проверив прямо на месте, однако с демонтажом работать будет удобней. Так, для проверки нужно перевести мультиметр в режим измерения постоянного напряжения (DC) в диапазоне приблизительно 200 мВ (или меньше). После этого подсоединить щупы прибора к электрическим выводам датчика. Постарайтесь сделать хороший контакт, поскольку от этого будет зависеть качество проверки, ведь некоторые малочувствительные (дешевые) мультиметры могут не распознать слабое изменение напряжения!

Далее нужно взять отвертку (или другой крепкий цилиндрический предмет) и просунуть ее в центральное отверстие датчика, после чего воздействовать ею на излом, чтобы во внутреннем металлическом кольце возникло усилие (не переусердствуйте, корпус датчика пластмассовый и может треснуть!)

При этом нужно обратить внимание на показания мультиметра. Без механического воздействия на датчик детонации значение напряжения от него будет равно нулю

А по мере того, как приложенная к нему сила будет увеличиваться — будет расти и выходное напряжение. У разных датчиков оно может быть разным, однако обычно значение составляет от нуля до 20…30 мВ при небольшом или среднем физическом усилии.

Аналогичную процедуру можно выполнить, не демонтируя датчик с его посадочного места. Для этого нужно отсоединить его контакты (фишку) и аналогично подсоединить к ним щупы мультиметра (тоже обеспечивая качественный контакт). Далее с помощью какого либо предмета давить на него или стучать металлическим предметом недалеко от того места где он установлен. При этом значение напряжения на мультиметре должно увеличиваться по мере того, как будет расти прикладываемая сила. Если при проведении подобной проверки значение выходного напряжения не меняется — скорее всего, датчик вышел из строя и подлежит замене (ремонту данные узлы не подлежат). Однако имеет смысл выполнить его дополнительную проверку.

Также значение выходного напряжения с датчика детонации можно проверить, если положить на какую-нибудь металлическую поверхность (или другую, но чтобы она хорошо проводила звуковые волны, то есть, детонировала) и ударить по ней другим металлическим предметом в непосредственной близости с датчиком (соблюдайте при этом осторожность, чтобы не повредить устройство!). Исправный датчик должен среагировать на это изменением выходного напряжения, что прямо отобразится на экране мультиметра

Аналогично можно проверить резонансный («старый») датчик детонации. В целом, процедура аналогичная, необходимо подсоединить один щуп к выходному контакту, а второй — к его корпусу («массе»). После этого нужно гаечным ключом или другим тяжелым предметом ударить по корпусу датчика. Если устройство исправно, то значение выходного напряжения на экране мультиметра будет краткосрочно изменяться. В противном случае, скорее всего, датчик вышел из строя. Однако имеет смысл дополнительно проверить его сопротивление, поскольку перепад напряжения может быть очень маленьким, и некоторые мультиметры могут попросту не уловить его.

Есть датчики которые имеют выводные контакты (выводные фишки). Проверка их выполняется аналогично, для этого нужно замерить значение выходного напряжения между двумя его контактами. В зависимости от конструкции конкретного двигателя датчик для этого нужно демонтировать или можно проверить прямо на месте.

Обратите внимание, что после удара возросшее выходное напряжение обязательно должно вернуться к исходному значению. Некоторые неисправные датчики детонации при их срабатывании (удару по ним или возле них) действительно увеличивают значение выходного напряжения, однако проблема состоит в том, что после воздействия на них напряжение остается высоким

Опасность такой ситуации состоит в том, что ЭБУ не диагностирует, что датчик неисправен и не активирует лампочку Check Engine. А на самом деле в соответствии с исходящей от датчика информации блок управления изменяет угол зажигания и двигатель может работать в неоптимальном для машины режиме, то есть, при позднем зажигании. Это может проявиться в увеличенном расходе топлива, потере динамических характеристик, проблемах при запуске двигателя (особенно в холодную погоду) и прочих мелких неприятностях. Такие поломки могут быть вызваны разными причинами и порой очень сложно понять, что они вызваны именно некорректной работой датчика детонации.

Как проверить датчик детонации, пошаговое руководство

Если ДД выходит из строя, генерируется код неисправности P0324 (неисправность системы контроля детонации) и P0325 (неисправность датчика детонации). Ошибки можно считать самостоятельно с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Сигнал обратной связи от датчика детонации к ЭБУ обеспечивает наиболее оптимальное регулирование угла опережения зажигания, наилучшую производительность системы зажигания, а также предотвращает повреждение двигателя в результате детонации.

Напряжение сигнала переменного тока, генерируемое датчиком, изменяется в зависимости от уровня вибрации двигателя во время работы.

Если датчик детонации неисправен, выполните следующие действия для диагностики.

Шаг 1 — базовая проверка

1. Проверьте, не поврежден ли датчик физически.
2. Проверьте, правильно ли установлен датчик. Если момент затяжки крепления слишком сильный или слишком слабый, будет установлен диагностический код.
3. Проверьте, нет ли на поверхности датчика заусенцев, повреждений и посторонних предметов.
4. Датчик детонации следует держать вдали от шлангов, кронштейнов и проводки двигателя.
5. Если что-то из этого не в порядке, разберитесь с неисправной деталью и переходите к седьмому шагу. Если всё нормально — переходите к следующему шагу.

Шаг 2 — посмотрите обороты двигателя сканером

1. Подключите диагностический прибор к разъёму OBD-2.
2. Поверните ключ зажигания в положение «ON».
3. Выберите «Двигатель» / «Чтение потока данных» / «Сигнал датчика детонации 1».
4. Запустите двигатель и доведите его до нормальной рабочей температуры.
5. Диагностический прибор должен считывать нормальные обороты двигателя.

Шаг 3 — проверьте сопротивление внутреннего резистора

Данный шаг предназначен для датчиков с внутренним резистором. Зависит от модели автомобиля.

1. Поверните ключ зажигания в положение «OFF».
2. Отсоедините разъём проводов от датчика.
3. Измерьте значение сопротивления внутреннего резистора (стандартное значение сопротивления: 49–100 кОм).
4. Подсоедините разъем жгута проводов датчика.

Если значение сопротивления ненормальное, замените датчик детонации и перейдите к шагу 7. Если с сопротивлением всё нормально, переходите к следующему шагу.

Шаг 4 — проверьте напряжение от датчика

1. Отключите зажигание.
2. Отсоедините разъем от датчика.
3. Открутите болт крепления, снимите датчик с двигателя.

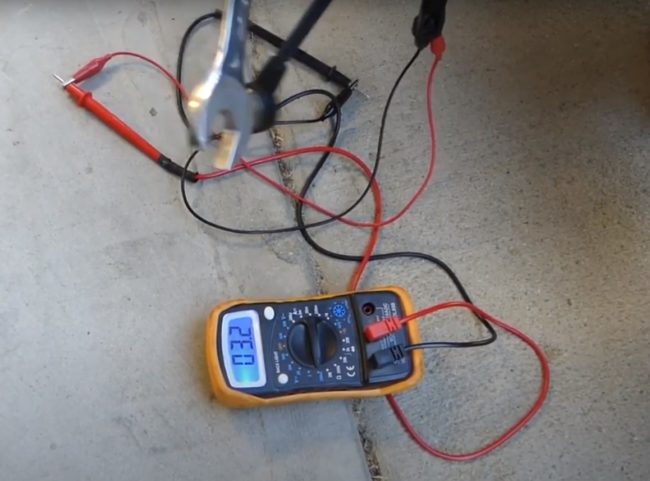

4. Возьмите электронный мультиметр и переведите его на измерение постоянного напряжения (DC), на минимальный предел измерения (200 mV).
5. Подключите мультиметр к датчику, лучше использовать зажимы типа «крокодил».
6. Возьмите гаечный ключ. Несильно постукивая по датчику, наблюдайте за изменением напряжения на мультиметре. Так же ДД можно зажать в тиски и ударять по ним, не боясь повредить датчик.

Если напряжение на мультиметре не изменяется, скорее всего датчик неисправен и требует замены.

Шаг 5 — проверьте проводку от датчика до ЭБУ

1. Отключите зажигание.
2. Отсоедините разъем от датчика.
3. Отсоедините разъем жгута проводов ЭБУ.
4. На монтажной схеме для своего автомобиля найдите контакты ДД на колодке проводов контроллера.
5. Измерьте сопротивление 1 провода.
6. Измерьте сопротивление 2 провода.

Сопротивление должно быть менее 0,5 Ом. Если прибор показывает «OL», значит в цепи есть обрыв, который нужно устранить.

Шаг 7 — сбросьте ошибку OBD-2

1. Подключите диагностический сканер.
2. Поверните ключ зажигания в положение «ON».
3. Удалите код неисправности.
4. Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 минут.
5. Покатайтесь не менее 10 минут.
6. Считайте ошибки с блока управления ещё раз, чтобы убедится, что неисправность не возвращается.

Видео о том, как проверить датчик детонации.

За что отвечает датчик детонации и на что он влияет?

Деталь
устанавливается на автомобили с моторами, работающими на бензине. Это одно из
основных звеньев системы управления. Назначение датчика — контроль над уровнем
детонации. Применение компонента позволяет существенно экономить топливо, а
силовой агрегат при этом начинает работать на полную мощность.

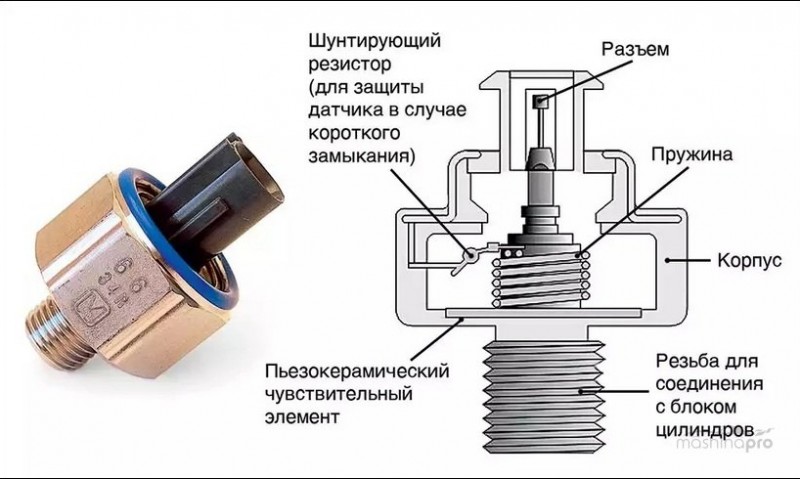

Схема датчика детонации

Детонацией называют
импульс электричества, который создается во время зажигания. Если бы не было
детонации, машину невозможно было бы завести.

В
карбюраторных моторах, чтобы предотвратить детонацию, трамблер прокручивают
руками, что несколько замедляет процесс зажигания. В современных моторах ручная
регулировка невозможна, так как за это отвечает электронная система.
Контролирующий датчик настроен на определенный диапазон и работает на основе
пьезоэффекта.

Устройство
контролирует систему запуска мотора и отвечает за его корректную работу. Составляющие
механизма — это:

• пластинка вибрации;
• электрокомпонент —
  наподобие пьезо;
• контрольный провод;
• обмотка.

Выявляем неисправность: первичная диагностика

Так как причиной поломки могут быть различные варианты, следует проверить ряд элементов системы. В первую очередь следует осмотреть провода датчика и понять в каком они состоянии, а также провести тщательную проверку вилки датчика и розетки жгута

Если с ними всё хорошо, обращаем внимание на контакты розетки. При обнаружении повреждённых компонентов их следует заменить

Далее мы рекомендуем изучить состояние самого жгута. Выключите зажигание, после чего отключите жгут от датчика и проверьте его, используя омметр. Для этого на омметре выставляется предел измерения 200 Ом, а его щупы ставятся с двух концов провода. В случае если провод цел, показатель (в идеале) будет равен нулю или (что более реально) 0,3–0,6. Это поможет установить сведения о целостности цепи.

Иногда проблема может быть скрыта в состоянии экранирующей оплётки. Если это так, то следует осмотреть, насколько надёжно присоединены розетки жгута и вилки, далее изучить каждый из компонентов системы, после чего проверить целостность оплётки.

Если же неисправность была вызвана замыканием на массу, то тут следует сперва отключить весь блок, вместе с датчиком от жгута, после чего проверить целостность цепи, также используя омметр. Далее находим наиболее изношенные места. После этого берём омметр, выключаем зажигание и начинаем исследовать место, где масса двигателя соединяется с цепью. Если всё в порядке, показатели омметра соответственно будут равны 0,3–0,6.

После того как датчик снят, следует тщательно проверить все его элементы на целостность, используя омметр

Для проверки датчика детонации можно использовать также мультиметр или вольтметр.

Подведем итоги

Как видно, датчик детонации является достаточно простым, однако важным элементом в общей системе электронного управления двигателя

При этом важно понимать, что хотя выход из строя ДД не приведет к полной остановке ДВС (например, как в случае с ДПКВ), однако игнорирование такой неполадки в дальнейшем станет причиной проблем с двигателем

Важно периодически проверять датчик детонации, надежность его крепления, целостность корпуса, состояние проводки и разъема.  При возникновении малейших симптомов неисправности ДД проверить датчик детонации можно способами, описанными выше. Напоследок отметим, что с учетом качества топлива в СНГ, за состоянием датчика детонации рекомендуется отдельно следить, так как именно он в конечном итоге может уберечь мотор от серьезных поломок при езде на плохом бензине. Напоследок отметим, что с учетом качества топлива в СНГ, за состоянием датчика детонации рекомендуется отдельно следить, так как именно он в конечном итоге может уберечь мотор от серьезных поломок при езде на плохом бензине

Напоследок отметим, что с учетом качества топлива в СНГ, за состоянием датчика детонации рекомендуется отдельно следить, так как именно он в конечном итоге может уберечь мотор от серьезных поломок при езде на плохом бензине.

• Чистка и настройка дроссельной заслонки

  Почему периодически нужно чистить дроссельную заслонку. Как почистить заслонку, обучение и адапатация дроссельной заслонки после чистки, полезные советы. Читать далее

• Неисправности датчика положения дроссельной…

  Датчик положения дроссельной заслонки ВАЗ: признаки неисправностей ДПДЗ, снятие и проверка ДПДЗ мультиметром, рекомендации. Читать далее

• ДПДЗ: что это такое и как работает?

  Устройство, назначение и принцип работы датчика положения дроссельной заслонки. Виды ДПДЗ, распрстраненные неисправности и спсобы проверки датчика. Читать далее

• Замена датчика кислорода: интервалы замены…

  Почему возникает ошибка кислородного датчика автомобиля: причины ошибок лямбда-зонда, как проверить датчик кислорода, замена кислородного датчика. Читать далее

• На холодном двигателе плавают обороты

  Плавающие холостые обороты двигателя «на холодную». Основные неисправности, симптомы и выявление поломки. Неустойчивый холостой ход дизельного двигателя. Читать далее

• Датчик холостого хода ВАЗ 2110: неисправности…

  Регулятор (датчик) холостого хода ВАЗ 2110: устройство, принцип работы и основные признаки неисправностей РХХ 2110. Диагностика неполадок, ремонт и замена. Читать далее
