Датчик дроссельной заслонки (дпдз) ваз 2115

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

1. Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
2. Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
3. Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
4. Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

• нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
• вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
• зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
• теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.

Диагностика работы ДПДЗ

Диагностировать работу датчика и дросселя можно собственными силами. Для этого необходимо под капотом создать легкий доступ к устройству (по большому счету, достаточно снять воздуховоды фильтра с патрубка и убрать шланги вентиляции).

После этого необходимо разъединить контактные провода датчика положения дроссельной заслонки, обнажив три основных контакта (обязательно понимать какой контакт за что отвечает). Далее заводим двигатель и подсоединяем положительную клемму мультиметра к питанию, а отрицательную к массе. После включения тестера и проведения замеров, показатель должен варьироваться от 4 до 6 Вольт.

После выключения зажигания измерения проводят, переключив мультиметр для измерения сопротивления. Тесты проводятся при закрытой заслонке, чтобы получить достоверные данные о сопротивлении между массой и сигналами для ЭБУ. Нормой считаются данные 0,8–1,2 кОм. Подобный тест необходимо повторить при открытом дросселе (норма данных 2,3–2,7 кОм).

Если полученные данные отличаются от диагностической нормы, можно смело делать вывод о неисправности и потребности в замене датчика. Некоторые автомобили имеют собственный эталон показателей. Ознакомиться с ним можно на официальном сайте компании производителя, на форумах или в техническом руководстве ТС.

Принцип работы датчика

Датчик дроссельной заслонки Калина применяется для передачи сигнала на ЭБУ двигателя. Эта деталь представляет собой потенциометр, максимальное выходное напряжение которого не превышает 5 Вольт. Элемент состоит из корпуса, внутри которого находится переменный резистор. К одному из контактов изделия подключается положительный провод питания, ко второму «масса». К третьей клемме подключается выходной проводник, напряжение которого зависит от угла наклона дроссельной заслонки. Изменение разности потенциалов осуществляется за счет перемещения подвижной части третьего контакта по резистивным дорожкам.

Подвижный контакт потенциометра устанавливается на ось дроссельной заслонки, поэтому изменение положения этого элемента моментально отзывается переменой напряжения на выходном контакте.

Советы и рекомендации

Если замена датчика осуществляется впервые, то возможно допущение некоторых досадных ошибок, которые могут привести к быстрой поломке нового датчика либо сделают процесс замены и диагностики менее комфортным

Опытные мастера советуют при выполнении такой работы обращать внимание на следующие особенности:

• В подкапотном пространстве слишком мало места, поэтому для снятия ДПДЗ следует использовать укороченную крестовую отвертку.
• После снятия датчика следует внимательно осмотреть поролоновую прокладку, которая находится в посадочном месте. При наличии сильного износа или разрушения ее следует заменить.
• Проверить ДПДЗ Лада Калина можно и без помощника. Для того чтобы самостоятельно изменить положение дроссельной заслонки при подключенном мультиметре, следует увеличить длину провода, с помощью которого измерительный прибор подключается к выводу датчика. После чего, следует установить тестер в прямой видимости водителя, и самостоятельно плавно нажать на педаль газа.

Стоимость нового датчика положения дроссельной заслонки относительно невелика. Если эта деталь является виновником нестабильной работы ДВС, то после ее замены сократится расход топлива, то есть издержки при эксплуатации автомобиля существенно снизятся. Кроме того, уменьшится износ многих частей, которые чрезмерно нагружались при рывках машины. Комфортность управления автомобилем, у которого полностью отсутствуют какие-либо проблемы в работе мотора, существенно повышается, что позволяет сохранить нервные клетки, которые, в отличие от деталей машины, невозможно восстановить.

Устранение неисправности

Потенциометр во время замены обесточивают, работы выполняют при выключенном зажигании. Чтобы неисправное устройство отсоединить, сначала снимают разъем с кабелями, потом раскручивают винты крепления.

Внимание!

Посадочное место очищают до снятия старого потенциометра и перед установкой нового. Грязь, попавшая на контакты, может вывести контроллер из строя.

Монтаж нового датчика осуществляют не торопясь, его посадочное место соединяют с торцом оси дросселя и начинают плавно поворачивать по кругу. Когда крепежные отверстия совмещены, вкручивают винты, подсоединяют разъем. Контроллер запоминает ошибку. Чтобы ее сбросить, на несколько минут отсоединяют минусовую клемму аккумулятора.

Если  после замены напряжение не соответствует заданному (0,7 В/4 В), потребуется отрегулировать положение ДПДЗ. Для этого датчик снимают, поворачивают на 90° по отношению к штоку заслонки, устанавливают повторно. Производят замеры.

Эксплуатация автомобиля с неисправным ДПДЗ сокращает общий ресурс двигателя. Своевременную диагностику, замену и регулировку датчика можно произвести самостоятельно. Стоимость нового устройства зависит от модели авто и производителя, она может колебаться от 400 до 5000 рублей. Изделия отечественных фирм стоят дешевле импортных аналогов, но их приходится чаще менять.

Проверка и замена

Отметим, что большинство признаков неисправности датчика положения дроссельной заслонки присущи и другим датчикам. Поэтому необходимо знать как правильно выявить, действительно ли причиной нарушения работы силовой установки является именно датчик дросселя.

Конечно, если есть сканер, то это не составит проблем. Подключили его, установили код ошибки, расшифровали его и установили, что неисправен ДПДЗ. Но не всегда под рукой имеется такое устройство.

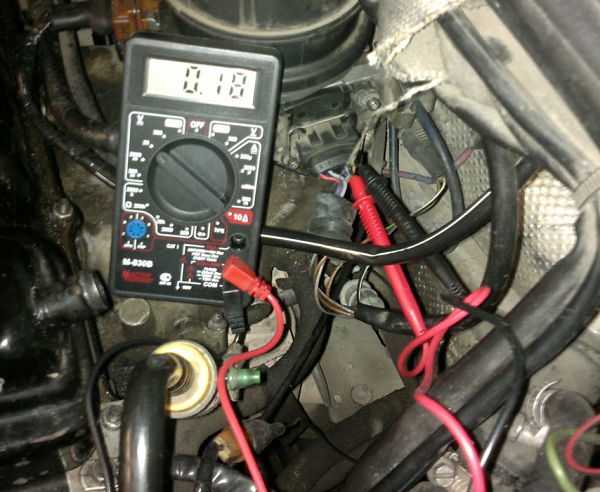

Произвести проверку датчика заслонки можно при помощи обычного мультиметра, установленного на измерение напряжения. Работы по диагностике датчика дроссельной заслонки – несложные и сделать их может даже новичок.

Видео: Как проверить дпдз, проверяем по мануалу

Для проверки необходимо подключить щуп прибора к «минусовому» выводу (обычно черного цвета) и «плюсовому», с которого снимаются показания. Чтобы его выявить необходимо включить зажигание и сделать замер. Если на дисплей выведется значение в 4-5 В, значит, щуп подключен к подающему выводу и следует его переустановить на другой.

Если датчик исправен, то после подключения щупа к необходимому выводу значение на дисплее должно снизиться до 0,5-0,7 В. Для дальнейшей проверки следует рукой плавно открыть дроссель. При этом напряжение на выводах должно возрастать, а при полностью открытой заслонке его значение должно установиться на уровне 4-5 В. После отпускания дросселя показания мультиметра должны снизиться.

Если эти условия замеров не соблюдаются, то ДПДЗ неисправен. Конструкция его неразборная, поэтому он ремонту не подлежит, а при его поломке он просто заменяется. Хотя все же некоторые пытаются произвести оценку состояния составных элементов, предварительно его разобрав.

Сделать диагностику можно аккуратно поддев и сняв верхнюю крышку, которая приклеена к корпусу. После этого получим доступ к пластине с резистивными дорожками, к которой припаяны выводы. Распаяв выводы, можно эту пластину извлечь и оценить состояние резистивного слоя дорожек и контактных наконечников бегунка. Но зачастую восстановить повреждения и затертости невозможно, поэтому и не стоит заморачиваться с разборкой этого элемента, а сразу приобрести новый для смены.

Для замены необходима только отвертка и новый датчик положения дросселя. Перед откручиваем двух болтов крепления следует отсоединить колодку с проводами, подходящими к нему. Затем выкручиваем крепежные элементы и извлекаем неисправный элемент, а на его место установить новый, проследив за тем, чтобы он плотно сел на шток оси. Фиксируем установленный датчик дросселя болтами и подсоединяем колодку.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

1. Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
2. При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
3. Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
4. Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

https://youtube.com/watch?v=Yo4iu55VJLE

Чистка дроссельной заслонки на приоре

Добро пожаловать! Дроссельная заслонка – так говорят в народе на самом деле тот агрегат об которым мы сегодня с вами будем говорить, называется дроссельный узел, а заслонка это лишь небольшая но очень важная часть узла, которая отвечает за подачу воздуха в двигатель автомобиля, как вы уже знаете двигатель у автомобиля может работать только при помощи бензина и воздуха который с ним смешивается, так как бензин без воздуха просто не воспламениться и автомобиль даже и не заведётся в связи с этим, но воздух которым питается автомобиль не такой чистый как кажется, вить в нём присутствует пыль (Воздух берётся из окружающей среды), какие другие частички грязи и т.д. В общём всё зависит от того по каким дорогам автомобиль эксплуатируется, если по грунтовой дороге где пыли предостаточно, то со временем пыль эта и грязь оседает на дроссельном узле и автомобиль начинает неправильно работать, самое первый симптом который подаст засорённый узел это холостые обороты, а именно они у вас будут плавать, так же не с того не с сего обороты могут повыситься причём на педаль газа вы даже и не нажимаете при этом и ещё кой какие симптомы будут, их мы уже указали чуть ниже и ознакомитесь вы с ними по мере прочтения этой статьи по чистке дроссельной заслонки.

Примечание! Чтобы произвести прочистку, нужен будет: Очиститель карбюратора (Продаётся в автомагазинах в виде баллончика), а так же вороток с накидными головками и различного рода отвёртки!

Где находится дроссельный узел? В 16 клапанных автомобилях да и в 8 клапанных найти его не составит большого труда, но вот только экран который закрывает двигатель у автомобиля будет препятствовать нахождению дроссельного узла, поэтому при его снятии и вообще чтобы найти его этот экран вам нужно будет снять, более подробно о том как снять экран с двигателя автомобиля читайте в статье: «Замена экрана двигателя на автомобиле», после его снятия вы увидите целиком двигатель у автомобиля и сам дроссельный узел соответственно, для наглядности узел чуть ниже показан красной стрелкой, а синей указана распорная штанга которая с завода на автомобили не ставилась, поэтому данного агрегата у вас нет и поэтому его искать не нужно.

Когда нужно чистить дроссельный узел? При засорение (В основном сама заслонка засоряется) у автомобиля первым делом начинают плавать обороты на холостом ходу, так же двигатель может периодически глохнуть и дерганья появятся при езде (Особенно при резком разгоне это заметно), кроме этого двигатель чуть по дольше может запускаться чем обычно, но такие же симптомы свойственны и различному роду датчиков, поэтому говорить что именно узел засорился здесь можно но может и не в нём всё дело быть, кроме того узел не засоряется как правило после длительного использования автомобиля (Через 40.000-60.000 тыс. км.) и если вы совсем недавно купили новый узел и у вас появились данные симптомы, то скорее всего всё дело даже и не в нём и заглядывать туда даже и не имеет смысла.

Мнения автолюбителей о неисправности датчика заслонки

1. Датчик ПДЗ – работает также, как и простейшие регуляторы уровня громкости в старых моделях телевизоров …

«Это устройство представляет собой аналог простейшего регулятора уровня громкости, который встречается в старых телевизорах. Датчик имеет такие проблемы — «шуршание» во время работы. Если в случае с телевизором регулятор используется не так часто, то в автомобиле датчик дроссельной заслонки работает постоянно. Его «шуршание» — далеко не те обороты, которые можно ожидать в соответствии с логикой движения. Именно с этим связаны сложности с зависанием оборотов двигателя на 1,5-2 тыс. оборотов и более. Стоит отметить, что ЭБУ обязательно выявит неисправность датчика дроссельной заслонки, в результате чего на приборной панели засветится «чек». Обычно код такой ошибки расшифровывается, как «Высокий уровень ДПДЗ».

2. Обедненная смесь — следствие проблем с датчиком дроссельной заслонки

«Если я правильно понимаю, при езде с постоянной скоростью машина дергается, а при резком сбросе акселератора ощущается провал и мотор может глохнуть. Если дроссельная заслонка будет открыта больше чем наполовину – машина едет довольно хорошо?

Если все симптомы сходятся, то:

• проводилось ли измерение состава смеси в автосервисе?
• симптомы указывают на возможное обеднение смеси, поэтому, я бы, прежде всего, проверял лямбда-зонд, а затем датчик расхода воздуха. Конечно же, следует еще проверить всевозможные места подсоса лишнего воздуха, но никак не датчик дроссельной заслонки.
• отключите лямбда-зонд и покатайтесь без него, если на усредненных значениях машина едет нормально, значит нужно менять лямбду.

Вот так выглядит мое мнение на этот момент. Если оно ошибочно — будем думать дальше.»

3. Почему троит двигатель

«Машина может троить из-за неисправности датчика дроссельной заслонки. Когда у моего авто «затроил» мотор, я подрегулировал ДПДЗ и «троение» исчезло!!! Этой меры хватило, примерно, на 5-7 км (я тестировал мотор в разных режимах, глушил и заводил, но он работал ровно), а машина резко «затроила» и ни какие настройки датчика дроссельной заслонки больше не помогали. При этом, на СТО мне сказали, что причина нестабильной работы мотора не в датчике ДЗ. Я им просто не верю! Сначала они утверждали, что «виноват» термостат, но не тот, который управляет охлаждением мотора, а тот, который находится возле дроссельной заслонки (я о таком даже не знал). В этом месте присутствует пятно от антифриза, и механики решили, что неисправность вызвана этим термостатом. Затем они еще подумали и переключились на клапан в моторе, затем на проводку и т.д.

После безуспешных поисков мне позвонили с СТО, извинились и сказали, что не знают, в чем причина. Отмечу, что капли на термостате по составу похожи не на охлаждающую жидкость, а на обычную воду. Я снимал датчик – внутри сухо, значит вода туда не попала, но капли были прямо на фишке датчика дроссельной заслонки! Когда я начал продувать ДПДЗ, из него полетели мелкие брызги».

4. Неправильные настройки датчика

«Из-за ошибок в настройке датчика дроссельной заслонки неправильный сигнал поступает в ЭБУ. Подается неправильная информация об уровне открытия дроссельной заслонки, а значит, нарушается дозировка топливной смеси. Конечно лямбда-зонд может подкорректировать смесь. Я и сам бы исправил настройки. Понимаю, что это просто и недолго, но «нет ничего более постоянного, чем временное».

Принцип работы ДПДЗ

Датчики положения дроссельной заслонки делятся на два типа: контактные и бесконтактные. По конструкции они разные, но методы их проверки одинаковые. Привод их может быть механическим или электрическим.

Первые механические (пленочно-резистивные или потенциометры) представляют собой ползунок с размещенными на нем контактами.

Дроссельная заслонка через привод и шестерню с валом меняя свое положение (угол наклона) перемещает по резисторным дорожкам ползунок. По напряжению от 0.7 до 4В (меняется по причине изменения сопротивления резисторных дорожек) ЭБУ понимает, где находится заслонка и корректирует подачу топлива.

Т.е. увеличение углового положения заслонки увеличивает значение напряжения постоянного тока и наоборот.

Когда водитель только включает зажигание ЭБУ получает данные от датчиков температуры о степени прогрева мотора. Исходя из этого дроссельная заслонка выставляется в предпусковое положение под определенным углом.

К примеру, на Лада Приора и Калина, где стоит два ДПДЗ (в автомобилях с электронным модулем дроссельного патрубка), в этот момент выходное сигнальное напряжение должно быть:

1. Первый вывод – в приделах 0,39-0,52В.
2. Второй – 2,78-2,91В.

Для каждой марки авто эти показатели могут отличаться, но если рассматривать вышеуказанные модели, то дальше происходит следующее:

1. Если после включения зажигания в течении 15 с. ничего не происходит (не выжимается педаль газа, не заводится мотор) ЭБУ отключает электропривод дросселя, а заслонка опускается до 7 %.
2. Через 30 секунд после включения зажигания и бездействия водителя ЭБУ закрывает заслонку полностью с дальнейшем возвращением ее в предпусковое положение.

При этом сигнальное выходное напряжение равно:

1. В первом случае 0,5-0,6В.
2. Во втором – 2,7-2,8В.

В случае обрыва в цепи датчиков дроссельной заслонки ЭБУ отключает привод дросселя и записывает в память код ошибки.

Также на автомобилях с двумя ДПДЗ, как в случае с Лада Приора и Калина, их суммарное сигнальное выходное напряжение не должно превышать 3.2-3.4В.

Принцип работы бесконтактных (магниторезистивных ДПДЗ) основан на магнитно-резистивном эффекте – выходят из строя редко, по причине отсутствия трущихся друг о друга контактов. По этой причине они надежней и служат дольше, хотя и дороже контактных.

Распространенные причины неисправности – короткое замыкание в электрических цепях, обрыв проводки.
