Датчик давления масла: принцип работы и как проверить

Несколько слов о замене неисправного изделия своими руками

Обычно поводом для замены этого прибора может быть несколько причин:

1. Течь измерительного датчика;
2. Показания индикатора давления равны нулю или горит красная лампочка.

В первом случае нужно определить причину протечки смазочной жидкости. Она может быть в месте установки узла в блок мотора, или в самом изделии после пробоя его мембраны. Протечку в месте установки можно устранить поджатием соединения гаечным ключом или заменой медной прокладки между блоком и датчиком. Если протекает измерительный прибор его просто меняют на новый. При включении лампочки аварийного давления или отсутствии давления на индикаторе эксплуатировать мотор можно лишь в том случае, когда есть уверенность, что моторная смазка подаётся на должном уровне. В противном случае можно вывести из строя силовой агрегат машины, ремонт которого обойдётся значительно дороже замены неисправного прибора.

Чтобы выполнить замену, в первую очередь придётся приобрести новый узел взамен вышедшего из строя. После этого демонтируют неисправное устройство с блока двигателя. На различных моторах он может находиться как с правой стороны, так и с левого бока силового агрегата. Далее от его разъёма отсоединяют электрический провод. Теперь можно приступить к снятию

Гаечным ключом осторожно выворачивают неисправное изделие с его установочного места. Выполнять эту операцию следует осторожно, чтобы не повредить резьбу в блоке двигателя

На место демонтированного прибора теперь можно установить исправное изделие.

Проверьте наличие уплотнительного кольца, после чего установите его на своё место

Сделать это также нужно осторожно, чтобы не повредить резьбовое соединение. Прибор сначала заворачивают пальцами, затем дожимают гаечным ключом

После этого устанавливают разъём вместе с защитным чехлом на своё место. После этого можно проверить работоспособность нового изделия.

Назначение датчика контроля давления масла

Все движущиеся и трущиеся детали силового агрегата постоянно омываются жидкой смазкой, подаваемой шестерёнчатым насосом из поддона картера двигателя. Если в силу разных причин подача смазки прекратится либо её уровень снизится до критического, мотор ожидает серьёзная поломка, а то и не одна. Результат — капитальный ремонт с заменой подшипников коленчатого вала, цилиндро-поршневой группы и так далее.

Чтобы уберечь владельца машины от указанных последствий, в классических моделях «Жигулей» предусмотрен двухуровневый контроль над системой смазки двигателя, действующий по такому алгоритму:

1. После поворота ключа в замке и включения зажигания загорается красная контрольная лампа, сигнализирующая об отсутствии давления масла. Стрелка указателя стоит на нуле.
2. В первые 1—2 секунды после запуска мотора индикатор продолжает гореть. Если подача масла производится в нормальном режиме, лампа гаснет. Реальное давление, создаваемое насосом, стрелка показывает сразу.
3. При отключении двигателя, потере большого количества смазки или возникновении неполадок красный индикатор моментально загорается.
4. Если напор смазки в каналах мотора уменьшается до критического, лампочка начинает вспыхивать периодически.

Главную роль в работе системы играет датчик — элемент, фиксирующий напор масла в одном из основных каналов двигателя. Индикатор и указатель — всего лишь средства отображения информации, передаваемой измерителем давления.

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

• Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
• Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
• Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
• Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

Схема подключения

• К контактам лампочки необходимо присоединить два провода.
• Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
• Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
• К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
• Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
• Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
• При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

Где находится масляный насос на Ваз 2109

Его месторасположение находится за шкивом коленвала. Вследствие этого обстоятельства до него не получится добраться без снятия некоторых деталей, в частности, самого шкива и поддона картера. Ниже приведена фотография, на которой изображен масляный насос на его посадочном месте.

Когда нужно менять масляный насос

Если насос неисправен, происходят следующие вещи:

• Падает давление масла, в результате чего как раз и зажигается соответствующая контрольная лампочка на приборной панели.
• Увеличивается расход масла, и его постоянно приходится доливать (однако такое случается не всегда).

Как заменить масляный насос на ваз 2109, 2108, 21099

Инструменты:

Прежде чем вы начнете замену, подготовьте все необходимые инструменты. Это набор гаечных ключей, набор головок, карданный шарнир и удлинитель. Если насос будет заменятся на новый, то купите необходимую запчасть (ее каталожный номер «2108-1011010″). Кроме того, загоните машину на яму или эстакаду, иначе вам будет очень трудно добраться до насоса.

Снятие:

1) Демонтируйте датчик положения коленвала. Следует заметить, что это актуально только для инжекторного мотора, если двигатель карбюраторный, пропустите этот пункт.

2) Слейте моторное масло.

3) Далее демонтируйте зубчатый шкив.

4) Теперь можно снимать поддон картера. Затем отыщите маслоприемник и выкрутите болты, которыми он крепится, после чего снимите его.

5) Возьмите головку нужного размера и удлинитель, и с их помощью выкрутите 6 болтиков, которыми масляный насос крепится к блоку двигателя

Будьте крайне внимательны, поскольку под болтами находятся шайбы, и очень важно не потерять их

6) В идеале после п.6 насос должен сняться, но на практике так бывает не всегда. Если это ваш случай, возьмите отвертку потолще, вставьте ее между насосом и коренным подшипником и аккуратно покачайте (помните, подшипник повреждать нельзя!).

7) Аккуратно снимайте маслонасос.

Установка:

1) Перед тем, как вы будете устанавливать новый агрегат, выполните одну очень важную процедуру. Вам надо найти ведущую шестерню и повернуть так, … (продолжение ниже)

2) Чтобы ее положение совпадало с особыми лысками, расположенными на коленчатом валу.

3) Теперь возьмите немного моторного масла и промажьте передний сальник коленвала (если точнее – его рабочую кромку).

4) Кромка сальника смазана? Устанавливайте насос на коленвал. Для этого вам понадобится обыкновенный карандаш. Он будет нужен, чтобы заправить сальник на его место (это надо делать строго незаточенным концом карандаша!). После этого закрутите обратно 6 болтиков, крепящих маслонасос, не забыв про шайбы.

5) Теперь осуществите сборку остальных деталей в порядке, обратном процессу снятия. Архиважно!

Поскольку вам придется снять ремень ГРМ, чтобы добраться до зубчатого шкива (а заодно и радиатор вместе с рядом других деталей), будьте предельно аккуратны с коленвалом в процессе смены насоса.

Нельзя допустить, чтобы он провернулся на значительный угол, иначе поршни имеют все шансы повстречаться с клапанами, в результате чего те могут деформироваться, а это приведет к печальным последствиям.

Индикатор «маслёнка»: почему загорается

Хорошо, если автомобиль оснащён бортовым компьютером, однако сегодня парк личного автомобильного транспорта на две/трети состоит из тех машин, конструкцией которых наличие компьютерного устройства не предусмотрено

Поэтому всё ещё важно знать, почему может загораться лампочка индикатора моторного масла в том или ином случае. Итак, если индикатор зажегся:

1. На холостых оборотах во время стоянки, то, вероятнее всего, сломался масляный насос, в результате чего давление масла в системе снизилось;
2. На высоких оборотах в пути – в этом случае система может быть в полном порядке, а причина зажигания лампочки кроется в любви водителя к высоким скоростям, при которых масло не успевает подаваться в нужном количестве в мотор, отчего его давление падает и срабатывает соответствующий датчик. Дабы проверить данную теорию, нужно сбросить скорость и посмотреть, как поведёт себя лампочка датчика.
3. После замены масла – причина может крыться в утечке рабочей жидкости из системы. Если с герметичностью системы всё в полном прядке, то необходимо проверить техническое состояние самого датчика контроля уровня давления, возможно это именно он вышел из строя.
4. При холодном двигателе (особенно в холодное время года) – скорее всего масло замёрзло и стало слишком вязким, из-за чего насосу сложно перекачивать смазочную жидкость по системе. Вероятнее всего, после того как двигатель нагреется и масло станет должной консистенции, лампочка потухнет сама по себе.
5. При горячем двигателе – причин может быть сразу несколько, это или недостаточное давление в системе, или низкий уровень масла, или износ смазывающей жидкости.

Принцип работы электро-механического ДДМ

Механическое действие давления на мембрану приводит в движение сердечник-ползунок, который меняет сопротивление пластины с намотанной проволокой (реостата) и тем самым изменяет напряжение на клеммах датчика. Указатель давления наоборот преобразует напряжение в механическое движение стрелки указателя давления. Есть и другие датчики (термобиметаллические, пьезометрические, другие), которые преобразуют механическое давление в электрические сигналы, поступающие на указатель давления и на контрольную световую или звуковую индикацию.

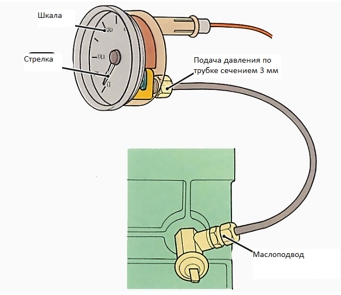

Механический манометр

Масло поступает на датчик из штуцера блока двигателя по маслопроводу: медной трубке малого диаметра (3 мм). Маслопровод прокладывается в салон к манометру. Он содержит гибкую спиральную трубку, открытый конец которой жестко крепится к наружному корпусу датчика. Другой конец колбы закрыт и соединен со стрелкой, которая сама установлена ​​на шарнире.

Масло подается в спиральную трубку из подающей при по том же давлении, что и в двигателе. Спиральная трубка манометра пытается выпрямиться под давлением и при этом перемещает стрелку вокруг калиброванной шкалы. Чем больше давление, тем больше отклоняется стрелка.

Что это за деталь и какова ее функция

В двигателях внутреннего сгорания предусмотрена масляная (смазочная) система, обеспечивающая бесперебойную и стабильную работу трущихся деталей. Датчик масла на ВАЗ 2115 — компонент этой системы, отвечающий за контроль масла. Он фиксирует давление и при отклонениях от нормы оповещает водителя (на панели загорается лампа).

Принцип действия устройства не сложен. Особенность всех контроллеров — они преобразуют один тип энергии в другой. Например, чтобы он был способен преобразовывать механическое воздействие, в его корпус встраивают преобразователь этой энергии в электросигнал. Механические воздействия отражаются на состоянии металлической мембраны датчика. На самой мембране расположены резисторы, сопротивление которых меняется. В результате «запускается» преобразователь, передающий электросигнал по проводам.

В старых автомобилях стояли более простые датчики, без электрических преобразователей. Но их принцип работы был схож — на мембрану оказывается воздействие, в результате чего прибор формирует показания. При деформациях мембрана начинает давить на шток, отвечающий за сжимание жидкости, находящейся в смазочном контуре (трубке). С другой стороны трубки расположен такой же шток и, когда на него давит масло, он поднимает или опускает стрелку манометра. На приборных панелях старого образца это выглядело так: стрелка поднимается вверх, значит давление растет, вниз — падает.

Ошибки и нюансы при замене

Некоторые неопытные водители совершают ошибки при замене ДДМ, и не учитывают всех тонкостей этой процедуры. О них поговорим подробнее.

1. Обязательно проверяйте чистоту контактов присоединительного штекера к датчику. Если имеются следы окисления или грязи, нужно удалить их.
2. Проверьте целостность резинового пыльника, при необходимости замените.
3. Сегодня в торговых точках часто купленные запчасти могут оказаться низкого качества. Например, датчик давления масла может давать течь, поэтому новую деталь приходится менять.
4. На некоторых автомобилях на датчике установлен пластмассовый колпачок, который при снятии может повредиться. Он фиксируется двумя пластиковыми защелками, которые быстро ломаются на холоде. Эта небольшая деталь может создать много неприятностей, так как купить его нереально. Отдельно колпачок не продается, поэтому придется покупать новый датчик. Такое часто случается на иностранных автомобилях.
5. При вывинчивании датчика из гнезда нужно следить за уплотнительным кольцом, находящимся под деталью. Если проводить работу неаккуратно, то кольцо может упасть в отверстие в картер мотора. Для его вытаскивания приходится снимать картер, например, на автомобилях Daewoo.
6. В масляных каналах находится смазка, которая может находиться перед снятием датчика под давлением. Поэтому некоторый объем масла вытечет. Значит после замены детали необходимо проверить уровень масла с помощью щупа и при необходимости пополнить.
7. Чтобы смазка не капала на пол гаражного бокса, рекомендуется подставить под автомобиль подходящую емкость.
8. Отвинчивать датчик на некоторых машинах лучше накидным, а не рожковым гаечным ключом. Для него может быть недостаточно места для надевания.
9. Корпус детали может настолько «прикипеть» к картеру, то выкрутить ее не получается. Прилагать большую силу в таком случае опасно – хрупкий корпус может отломиться заподлицо с картером. В результате обломок детали останется в отверстии. Рекомендуется перед отвинчиванием полить резьбу средством WD-40, и начинать снятие не ранее, чем через 15 минут.

Даже начинающий водитель может проверить и заменить датчик давления масла. Главное работать аккуратно, не бояться трудностей, не сломать детали, находящиеся рядом: провода, шланги.

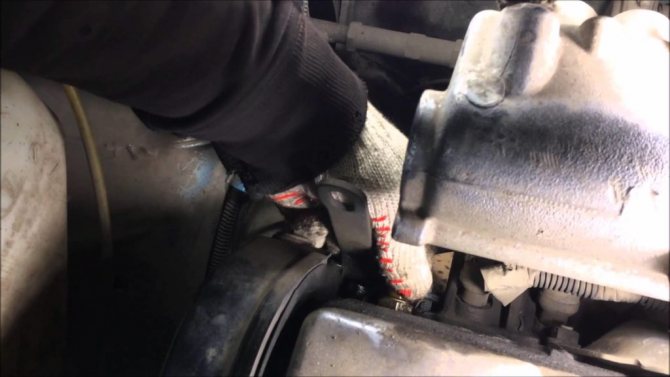

Как заменить

Замена ДДМ в случае его поломки — это необходимая операция. Без этого прибора дальнейшая эксплуатация автомобиля невозможна или небезопасна. К тому же практически любой водитель сможет поменять датчик самостоятельно.

Рекомендуется работать в перчатках, чтобы не испачкать и не поранить руки

Порядок замены во многом будет зависеть от места положения устройства. Однако, в целом основные этапы процедуры проходят согласно установленным правилам:

Открыть капот, дождаться, пока мотор остынет.

Найти ДДМ и обеспечить удобный подход к нему.

Снять с устройства контактный проводок.

Гаечным ключом выкрутить датчик из посадочного гнезда.

Вместе с датчиком потребуется снять и колечко из алюминия, которое выполняло роль уплотнителя. При замене датчика потребуется поменять и кольцо.

Новый датчик вкручивается с новым уплотнителем в освободившееся гнездо.

На резьбу устройства в некоторых случаях (замена ДДМ на отечественных автомобилях) наносится герметик.

На контакты устройства подключить провод.

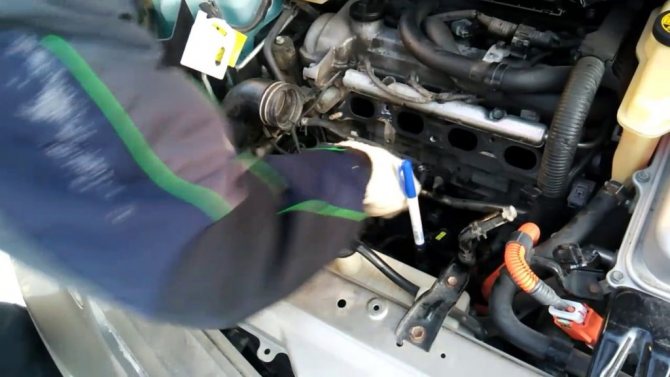

Протестировать новый датчик давления масла: завести мотор, убедиться, что значок в виде маслёнки не горит.

Потребуется надёжно закрутить новый датчик, а после — проверить соединение на течь

Видео: замена ДДМ своими руками

Таким образом, даже будучи неопытным водителем, можно провести как проверку, так и замену датчика давления масла на любой машине

Главное — не бояться сложностей и действовать осторожно, чтобы не повредить смежные с датчиком устройства, шланги и провода

Источник

Нормальное значение давления масла

Так как моторное масло – это жидкость, то для измерения его давления используется единица бар. Различия в устройстве ДВС не позволяют нам оперировать точными значениями, однако вполне реально определить рабочий интервал допустимых давлений.

При работе на холостом ходу давление масла должно составлять не меньше двух бар. Эта цифра справедлива для большинства двигателей.

В рабочем режиме, когда обороты мотора доходят до 4-5 тысяч, масло должно нагнетаться с давлением 4,5–6,5 бар.

Если двигатель не способен создать такое давление, значит, подошло время его капитального ремонта. Ну а при слишком большом давлении масла есть угроза поломки редукционного клапана.

Определиться с нормальным значением давления масла в конкретном ДВС можно по таблицам, содержащим эти параметры для всех двигателей одного производителя. Такие данные можно отыскать в мануалах – специальных технических документах, где описаны эксплуатация и ремонт, а также на тематических ресурсах в Сети.

Для корректного измерения давления масла на той же «Калине» или авто иностранного производства необходимо владеть информацией о точном значении нормы.

Проверка электронного датчика

Электрическую систему пользователи часто проверяют двумя методами.

Проверка через ЭБУ

Здесь следует подключить к машине компьютер и считать возможные ошибки. Качественная диагностика поможет с точностью определить, что проблема скрывается именно здесь. Благодаря наличию разных кодов неисправностей, система точно укажет, в каком конкретном месте находится проблема.

Проверка мультиметром

Процедура подходит только для электронных ДДМ, используемых на современных авто. Для механики подобные действия не подойдут.

Настроить мультиметр на режим прозвонки.
Подключить к чувствительной зоне сенсора насос

Важно добиться герметичности соединения.
Подключить прозвонку к выводам датчика, соблюдая полярность.
Далее потребуется надуть насосом давление в 1-1,5 Бар, что будет соответствовать рабочему давлению внутри картера мотора.
Если все нормально, цепь прибора будет разомкнута и это отобразится на дисплее.. Прозвонку можно соорудить и самостоятельно из лампочки, батарейки и двух проводков

Последовательность действий и результат проверки будет аналогичным

Прозвонку можно соорудить и самостоятельно из лампочки, батарейки и двух проводков. Последовательность действий и результат проверки будет аналогичным.

Принцип работы датчика давления масла

Прежде чем разбираться каким образом можно проверить ДДМ, необходимо вкратце остановиться на теории, в частности, как работает датчик давления масла. Это даст полноту понимания процесса. В первую очередь необходимо указать, что датчики давления масла бывают двух видов — механические (устанавливаются на старые машины, в частности, советских моделей) и электронные (более современные, повсеместно используемые в автопромышленности).

Конструкция механических датчиков

Устройство механического ДДМ

Внутри механического датчика есть мембрана, которая изменяет свою форму в зависимости от приложенного к нему давления. Соответственно, чем оно больше — тем больше изгибается мембрана. Изгибаясь, она воздействует на имеющийся в конструкции шток, который отвечает за сжимание жидкости в специальной герметичной трубке. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра. Давление возрастает — стрелка идет вверх, давление падает — стрелка опускается.

Также существует еще одно, более распространенное устройство механического датчика давления масла. Оно аналогично, но с добавлением переменного резистора — реостата. Так, на имеющуюся в его конструкции мембрану помещают резистор, который изменяет свое сопротивление в зависимости от, собственно, значения прикладываемых усилий. Соответственно, чем имеет место большая деформация мембраны — тем больше изменяется сопротивления датчика. При отсутствии деформации мембраны значение сопротивления будет равно нулю. Это изменение фиксируется электронным блоком управления двигателем (ЭБУ), на который и подается соответствующий сигнал. Его программное обеспечение создано таким образом, что оно контролирует нахождение сигнала от ДДМ в определенном промежутке, соответствующем нормальному рабочему давлению масла в масляной системе двигателя. Как правило, к механическим датчикам присоединяют стрелочные манометры, на шкале которых показывается абсолютное значение масла. Хотя на самом деле эти приборы являются вольтметрами, стрелка которых изменяет свое положение в соответствии с приходящим на прибор значением сопротивления с ДДМ.

Конструкция электронного датчика

Устройство электрического ДДМ. 1 — шток, 2 — сигнальная лампа, 3 — контакты, 4 — мембрана

Конструкция электронного датчика давления масла (к слову, устанавливается на автомобили ВАЗ-2114 и его аналоги, новые модели «Лады») подразумевает, что при ровной мембране (не находящейся под давлением) питающая цепь сигнальной лампы на панели прибора нормально замкнутая, поэтому она включается в соответствующих условиях. Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Это, собственно, и происходит при запуске двигателя, о чем можно судить по тому, что лампочка масленки при включенном зажигании, а также первые 1…2 секунды находится в активном состоянии (светится).

Таким образом, суть проверки современного ДДМ заключается в измерении сопротивления обмотки датчика мультиметром, переведенным в режим измерения электрического сопротивления (омметра). Однако его также можно проверить и другими методами.

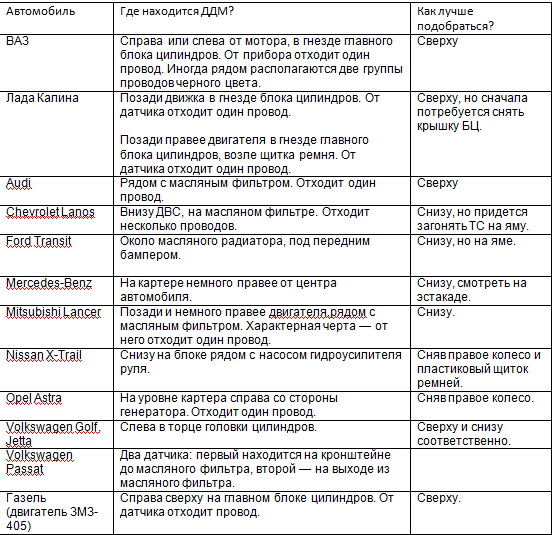

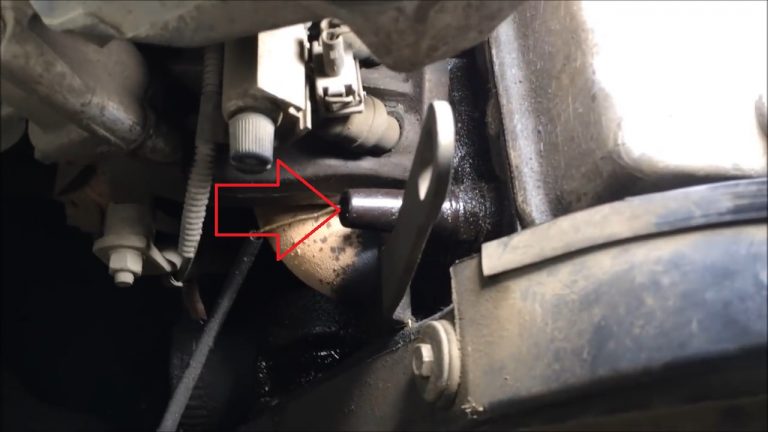

Где располагается ДДМ в разных автомобилях?

Автомобилисты часто задают вопросы, касающиеся того, где находится датчик давления масла в ТС. Ориентироваться в этом вопросе нужно на марку и модель авто. Это необходимо, поскольку автопроизводители самостоятельно комбинируют подкапотное пространство. Стандартный вариант расположения ДДМ – неподалеку от головки блока цилиндров и масляного фильтра. В

определенных случаях, чтобы добраться до устройства, достаточно открыть капот и посмотреть. Выгодность такого расположения заключается в том, что водителю не придется демонтировать другие запчасти, чтобы снять устройство.

В особых ситуациях, чтобы демонтировать ДДМ, потребуется лезть под днище автомобиля. Если вы не знаете, где стоит датчик, стоит внимательно изучить таблицу. Здесь представлены варианты размещения прибора в разных моделях ТС.

Как уже было сказано, самый распространенный вариант – это расположение вблизи головки БЦ, но иногда, производитель автомобилей стараются максимально полезно задействовать площадь под капотом, и придумывают другой вариант расположения датчика. В такой ситуации, водителю придется серьезно покопаться, прежде чем получить доступ к контрольному устройству.

В дальнейшем, получение представления о местоположении датчика даст возможность приступить к ремонту, вплоть до замены прибора, сразу же после поломки. Кроме того, не придется обращаться в СТО, и платить лишние деньги за проведенные ремонтные работы.
