Как подключить видеорегистратор в машине без прикуривателя

Куда и как крепится видеорегистратор

Способ крепления регистратора тоже влияет на место установки устройства. Устройство может удерживаться на месте двумя способами:

• с помощью присоски со специальным рычагом;
• с помощью двухсторонней липкой ленты, поставляемой в комплекте с устройством.

Регистраторы, оснащённые присосками, как правило, ставят на лобовое стекло: это надёжно. Недостатком такого способа является его недолговечность. Со временем присоска утрачивает эластичность и трескается, в результате регистратор падает и разбивается. А ещё плотность крепления зависит от температуры на улице. Если на дворе мороз, то перед выездом обязательно нужно проверить, плотно ли присоска прилегает к стеклу.

Схема крепления автомобильного регистратора с помощью присоски

Двухсторонняя лента держит регистратор гораздо лучше. Но в случае необходимости быстро снять устройство не выйдет. Кроме того, если регистратор слишком часто снимается и устанавливается на место, лента утрачивает свою первоначальную липкость.

Статья в тему: Защита картера двигателя – сохраним «сердце» автомобиля

Подключение оборудования

Выполнять подключение к компьютеру можно по-разному и зависит все от видеорегистратора, который используется. Он может быть двух видов – PC-based DVR и Stand-Alone DVR.

Видеорегистратор PC-based DVR

Этот тип является платой видеозахвата. Ее нужно будет установить в специальный слот, который расположен там, где у ПК материнская плата. Поэтому при покупке платы нужно обязательно убедиться, что между ней и ПК, на который вы собираетесь ее установить, есть совместимость. Те, которые используются для видеорегистраторов, отличаются обычно по величине своего корпуса, внутренней архитектуре и операционной системе.

Стоит отметить, что плата видеозахвата должна иметь полное соответствие с параметрами компьютера.

Конечно же, при установке платы могут возникать различные проблемы. Например, она физически может не встать на то место, которое ей предназначается. Причина может крыться в маленьком размере корпуса или в другом оборудовании, которое просто мешает установке платы.

Еще одной причиной возникновения проблем при подключении регистратора может оказаться обычная несовместимость с видеокартой или материнской платой.
Поэтому перед началом подключения обязательно убедитесь что оборудование, которое вы хотите подключить совместимо.

• Сначала нужно отключить ПК от питания, а затем снять крышку системного блока. Таким образом, слоты материнской платы теперь вам доступны. Затем следует открыть паспорт платы видеозахвата и найти там информацию о том, с каким слотом это оборудование совместимо.
• Возьмите контактную часть регистратора и плотно вставьте ее в этот слот. Затем ее закрепляют, воспользовавшись винтиком, но только в случае, если это предусмотрено конструкцией.
• После этого можно приступать к подключению видеокамеры. Для этого используются специальные кабели, которые, входят в комплект видеонаблюдения.
• После физического подключения оборудования следует приступить к установке программного обеспечения. Как правило, вместе с платой видеорегистратора продается и специальный установочный диск, который можно найти в комплекте. Он содержит набор драйверов, именно они и обеспечат совместимость обоих устройств. Кроме этого, диск также содержит специальную программу регистратора на ПК, которая позволит вам смотреть все изображения с регистратора также выполнять различную работу с ними в режиме, в котором вам удобно.

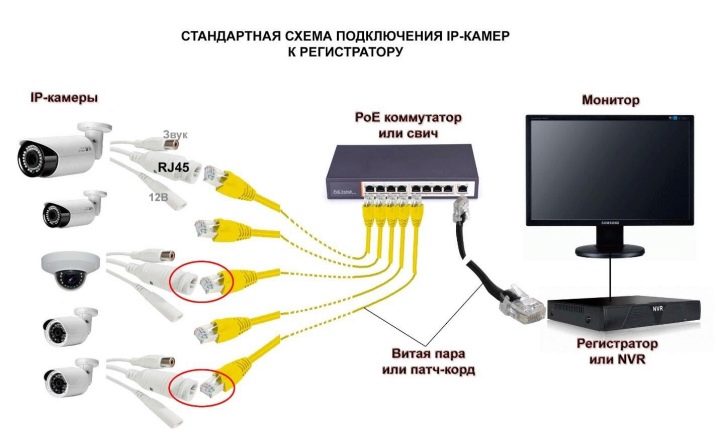

Видеорегистратор STAND-ALONE DVR

Этот вид подключения немного сложнее предыдущего и связано это с его некоторыми особенностями. Для такого видеорегистратора не нужно постороннее оборудование, чтобы запустить его работу.

Для организации взаимодействия между ПК и Stand-Alone DVR понадобится специальный провод для соединения «патч-корд».

Как правило, он идет в одном комплекте вместе с оборудованием, но если его нет, то приобрести его можно в компьютерном магазине либо сделать самостоятельно.

• Видеорегистратор будет подключен к сети при помощи локальной сети. Это значит, что сетевая карта должна присутствовать на компьютере. Чтобы два устройства начали взаимодействовать между собой, нужно указать параметры сети в настройках регистратора. Вам нужно указать маску подсети, IP-адрес, шлюз и DNS-сервер. Прежде чем это делать обязательно убедитесь, что используется статический IP-адрес.
• После прописания всех основных сетевых параметров, можно начинать настраивать операционную систему. Откройте окошко «Сетевые подключения», или оно может иметь название «Управление сетями и общим доступом». Найдите там пункт «Подключение по локальной сети» и можно начинать настраивать сетевую карту. Стоит отметить, что этот путь для необходимых настроек может быть разным. Он зависит от того, какая версия операционной системы установлена на данном компьютере.

Опасности и лайфхаки

Для надежной работы необходим багаж знаний по электронике и электросетям, а также навыки обращения с ручным инструментом и тестерами. При неграмотном подключении безопасность водителя и пассажиров под угрозой. Мало того, что периодически может отходить контакт, провода могут перетереться или вызвать короткое замыкание.

Следует учитывать, что вся начинка устройства рассчитана на кратковременную эксплуатацию. При постоянной же эксплуатации, особенно при прямом соединении, видеорегистратор разряжает аккумулятор, поэтому предусмотрите кнопку разрыва цепи. Поскольку многие регистраторы теперь оснащены собственной батареей, такая кнопка активирует контакт в момент критического значения заряда источника питания видеорегистратора.

Также неправильное подключение чревато преждевременным износом видеоприбора. Разряды могут создавать аудиопомехи или искажать видеосигнал. А это существенный минус в его предназначении – защите чести и достоинства автовладельца в конфликтах на дороге.

Как подключить видеорегистратор в машине без прикуривателя AutoHack

Видеорегистратор является частью системы безопасности средства передвижения и сегодня необходим автовладельцам для лучшего контроля над ситуацией на дороге или как свидетельство невиновности при ДТП. Мы уже писали о том как выбрать видеорегистратор и составляли рейтинг лучших 5-ти моделей автомобильных регистраторов.

Регистратор устанавливается в салоне в любом месте, где водитель сочтет удобным для себя. Как правило, это под лобовым стеклом, на приборной доске или рядом с зеркалом заднего обзора. Когда место определено, возникает вопрос: как подключить устройство? Стандартное решение – это подключение видеорегистратора через прикуриватель.

Подключение видеорегистрационного оборудования без прикуривателя

Вообще-то, стандартный способ подсоединения рекомендуется компанией-производителем, но прикуриватель перестает выполнять свое непосредственное предназначение, а проходящий вниз по лобовому стеклу провод очень скоро начинает раздражать. Особенно часто возникает вопрос у владельцев отечественных авто: как подключить видеорегистратор в машине без прикуривателя, к примеру, на «Лада-Калина» или другом автомобиле российского производства? Задача ясна – требуется убрать провод питания, чтобы он не мешал обзору, сохранив при этом функциональность системы. То есть, видеонаблюдение и видеозапись должны вестись постоянно, как при движении, так и во время непродолжительных стоянок.

Первый вариант подключения видеорегистрационного устройства, минуя использование прикуривателя, – это подсоединение к проводу для питания аудиооборудования. Обнаружить его просто – он желтого цвета и имеет спецмаркировку (АСС). Но проблему болтающегося провода это не решит.

Второй вариант – подключение через систему освещения салона (плафон), который включается сразу после снятия автомобиля с сигнализации. Он располагается достаточно близко к лобовому стеклу, и провод питания видеорегистратора спокойно прячется под обшивку салона. Этот вариант имеет свои неоспоримые достоинства:

• отсутствие проводов;
• свободный работающий прикуриватель;
• видеорегистратор функционирует не при включенном зажигании, а пока водитель находится в салоне.

Регистратор может отключаться автоматически при долгих перерывах в работе или с разрядкой аккумулятора.

Третий вариант – это подключение видеорегистратора прямо от аккумулятора. Это несколько сложнее, но вполне осуществимо.

После определения места расположения устройства, через переходник подключается провод необходимой длины

При подключении очень важно соблюсти полярность, иначе регистратор сгорит. Затем, под обшивкой провод с предохранителем аккуратно выводится к моторному отсеку, где плюс запитывается от аккумулятора, а минус – в любом месте «отрицательной» проводки

Так можно подключить в машине видеорегистратор без прикуривателя, например в ВАЗ 2114

Так можно подключить в машине видеорегистратор без прикуривателя, например в ВАЗ 2114.

Вы узнали, как подключить видеорегистратор в машине без прикуривателя, и теперь следует запомнить некоторые правила, которые продлят срок службы вашего видеорегистрационного устройства. Итак:

• на время продолжительной стоянки транспортного средства забирайте регистратор с собой. Рекомендуется вместе с креплением, чтобы не провоцировать воров поискать основную часть прибора в бардачке;
• для бесперебойной работы регистрирующего устройства пользуйтесь только рекомендованной производителем картой памяти, избегая бюджетных вариантов;
• видеорегистратор должен включаться сразу после того, как водитель сел в машину, до момента старта. ДТП может произойти в любую секунду и запись с вашего регистратора может помочь в объективном разбирательстве.

Устанавливая регистратор в своем автомобиле без прикуривателя выбранным способом, нужно помнить, что эстетическая привлекательность устройства должна сочетаться с остальным техническим оснащением салона и не портить обзор проводами и другими элементами, которые лучше скрыть.

Куда и как крепится видеорегистратор

Перед установкой и подключением регистратора в автомобиле напрямую без проводов надо определиться с местом монтажа. Каждый вариант обладает своими преимуществами и недостатками. Наиболее простой метод прямого соединения — зафиксировать девайс на присоске, которая идет в комплекте с устройством.

Выбирая место монтажа видеорегистратора на присоске, надо учитывать следующие требования:

1. Устройство с установленной присоской не должно загораживать обзор водителю. Правильно будет разместить прибор как можно выше, чтобы пассажирская зона также не была загорожена.
2. Элементы управления устройством должны располагаться в прямой досягаемости для водителя. Чтобы потребитель при необходимости смог развернуть гаджет или произвести его быструю настройку.
3. Устройство должно обеспечить лучший угол обзора.

Канал Топчик Китая рассказал о самостоятельном процессе модернизации присоски для регистратора, чтобы обеспечить ее качественное крепление.

Перед монтажом гаджета на присоске обязательно делается следующее:

1. Место монтажа обезжиривается. Для этого используется тряпка из мягкого материала, обработанная спиртом либо другим нежирным растворителем.
2. После обработки поверхности потребителю надо подождать, пока она полностью высохнет.
3. Присоска должна быть надежно зафиксирована. После установки автовладельцу надо проверить качество монтажа.

Для более качественной фиксации присоски можно дополнительно обработать место монтажа водой. Но если поверхность обезжирена, этого можно не делать.

Основные преимущества присоски:

• входит в комплектацию гаджета, не нужно дополнительно тратиться на ее покупку;
• удобство установки и снятия;
• есть возможность ежедневного демонтажа;
• компактность изделия.

Недостатки, присущие этим элементам крепления:

• неустойчивость установки, что особенно проявляется в зимнее время года;
• не эстетичность.

Допускается монтаж присоски за зеркалом заднего обзора, но это более характерно только для небольших по размерам устройств. Такой вариант почти не мешает обзору и более эстетичен. Но при необходимости развернуть прибор на водителя могут возникнуть сложности.

Канал Avto-Blogger рассказал о том, как правильно и надежно зафиксировать присоску на поверхности ветрового стекла, чтобы она не отвалилась.

Можно зафиксировать устройство посредством двухстороннего скотча, этот вариант более практичен, но имеет свои минусы:

При необходимости потребитель не сможет снять регистратор, не повредив наклейку.
Качество установки будет полностью зависеть от материала, из которого выполнен двухсторонний скотч

Важно, чтобы он был влаго- и термоустойчивым.
Если у потребителя нет опыта установки, то с первого раза он может неправильно монтировать устройство.
При фиксации гаджета на поверхность ветрового стекла в жаркое время года возможно перегревание регистратора.. Можно использовать метод съемной фиксации гаджета при постоянно монтированной наклейке, которая располагается на платформе

Этот способ более подходящий. Потребитель может произвести установку гаджета на торпеду, если позволяет крепление. На центральной консоли устройство обычно фиксируется посредством двухстороннего скотча. Основной минус этого способа заключается в снижении угла обзора

Можно использовать метод съемной фиксации гаджета при постоянно монтированной наклейке, которая располагается на платформе. Этот способ более подходящий. Потребитель может произвести установку гаджета на торпеду, если позволяет крепление. На центральной консоли устройство обычно фиксируется посредством двухстороннего скотча. Основной минус этого способа заключается в снижении угла обзора.

Что касается преимуществ, то они следующие:

1. Возможность быстрого подключения к электроцепи питания. Это обусловлено тем, что под торпедой расположены электролинии, к которым можно подсоединить устройство.
2. Простота и быстрота установки.
3. Качественная фиксация гаджета.
4. Удобство получения доступа к элементам управления девайсом.

Существуют регистраторы, которые продаются в виде зеркала заднего обзора. Монтаж такого устройства рекомендуется доверить специалистам и обычно он производится на СТО. Как правило, это гаджеты премиального сегмента и они обладают постоянным подключением к цепи питания.

Крепление проводов устройства

Закрепить провода можно несколькими способами. Рассмотрим самые распространённые из них.

Скрытая установка

Как известно, видеорегистраторы в основном подключаются к прикуривателю. Это удобно, однако возникает проблема с проводами, которые свисают с лобового стекла и мешают водителю. Для устранения этой проблемы проводку вначале прячут под потолочной панелью в салоне, затем заводят под обшивку одной из стоек, после чего подключают к прикуривателю.

Схема расположения скрытой проводки видеорегистратора

Главное в этом способе — не забыть оставить немного свободного провода около регистратора, чтобы в случае необходимости устройство можно было легко повернуть.

Провод, слегка провисающий около регистратора, позволяет свободно поворачивать устройство

Открытая установка

При открытой установке провода никуда не прячутся. Они просто прикрепляются к потолку и к одной из боковых стоек с помощью пластиковых скобок на липучках, которые входят в комплект поставки большинства современных регистраторов.

Пластиковая скобка с липучкой, удерживающая провод видеорегистратора

Этот способ намного проще предыдущего, но надёжным его назвать сложно: липучки часто отклеиваются и провод отваливается.

Главные принципы надежного крепления устройства

Обратив внимание на указанные нюансы, можно приступать непосредственно к монтажу прибора. Начать стоит с изучения инструкции, где детально описана четкая последовательность установочных работ и даны рекомендации по настройке функций. Существуют разные типы крепления, которые обычно являются достаточно простыми и удобными

Именно поэтому каждый автолюбитель вполне сможет самостоятельно справиться с таким заданием. Комплект регистратора включает все необходимые элементы: прибор, провода, крепление, кронштейн на шарнирах и разъемы для соединения. Теперь остается строго следовать пунктам инструкции

Существуют разные типы крепления, которые обычно являются достаточно простыми и удобными. Именно поэтому каждый автолюбитель вполне сможет самостоятельно справиться с таким заданием. Комплект регистратора включает все необходимые элементы: прибор, провода, крепление, кронштейн на шарнирах и разъемы для соединения. Теперь остается строго следовать пунктам инструкции.

Во-первых, если вам нужно установить прибор за зеркалом осмотра заднего вида, тогда стоит применить присоску, использование которой сделает крепление более прочным и надежным.

Во-вторых, место для установки нужно обработать любым обезжиривающим средством. Для этого подойдет обычный «Мистер Мускул» или любой его аналог. Такая манипуляция наиболее необходима при креплении присоски к стеклу. Ведь обработка даст возможность получить наибольшую плотность соединения к такому типу поверхности.

В-третьих, присоску нужно плотно и равномерно прижать к сухой и чистой поверхности стекла. При этом, в случае наличия некоторых неудобств во время проведения работы, может возникнуть необходимость в снятии зеркала

И наконец, в-четвертых, стоит также обратить внимание на некоторые трудности, которые могут возникнуть в случае пребывания автомобиля на холоде или стоянке без охраны. Ведь прикрепленный таким образом гаджет каждый раз снимать будет достаточно сложно. Чтобы избежать таких проблем, присоску можно также закрепить в правом углу стекла, где устройство не будет создавать помех

К тому же, его будет намного легче в этом случае забирать

Чтобы избежать таких проблем, присоску можно также закрепить в правом углу стекла, где устройство не будет создавать помех. К тому же, его будет намного легче в этом случае забирать.

Рассмотрим также другой способ крепления, который является более универсальным. Производить установку регистратора можно посредством специального крепления в виде двухстороннего скотча. Для этого также потребуется наличие чистой поверхности. Далее необходимо просто снять защитную пленку и плотно прижать кронштейн к выбранному участку.

Такой способ дарит дополнительные удобства в случае необходимости частого снятия камеры на период стоянок. Прибор держится надежно во время движения с помощью удобных «ушек», которые, при этом, фиксируют его не настолько «намертво», как в приведенном выше случае.

Преимущества монтажа на торпедо

Отдельно поговорим о креплении на торпедо. Такой способ также является распространенным, хотя и требует особенной регулировки правильного угла обзора. Многие автолюбители этому варианту отдают предпочтение в случае необходимости зафиксировать общение с сотрудниками ГИБДД. Этот тип крепления вполне позволяет незаметно и быстро развернуть камеру в нужном направлении. Также существуют дополнительные удобства для организации наблюдения в салоне. Ведь в этом случае регистратор расположен под рукой у сидящего спереди пассажира или у водителя, что позволяет легко снять его, даже в случае установки на присоску.

Завершающий этап – подключение к питанию

Правильное крепление это лишь половина работ. Остается еще правильно произвести подключение прибора к электропитанию. Наиболее распространенным способом считается использование прикуривателя. Правда, при этом придется решить проблему с проводами. Лучшим выходом из этой ситуации будет убрать их за обшивку или же аккуратно скотчем зафиксировать под панелью приборов или над стеклом.

Только после этого можно вставить штекер в гнездо прикуривателя и начать использовать прибор. Но будьте готовы, что могут возникнуть проблемы и другого характера. Ведь многие автолюбители привыкли использовать прикуриватель по его прямому предназначению или с целью подзарядки мобильных устройств. Чтобы избежать дискомфорта, вам нужно будет обратиться к специалисту, который легко переделает блок питания, расширив его возможности.

Подключение видеорегистратора к блоку предохранителей

Подсоединение видеорегистратора к предохранительному блоку представляет собой наиболее безопасный для автомобильной электросети и гаджета вариант.

При подключении потребуется установить дополнительный предохранитель. Мощность устройства надо подбирать с учетом того, в какую электроцепь он будет монтироваться.

Что понадобится?

Для реализации задачи потребуется:

1. Предохранительное устройство. В нашем примере используем деталь на 15 ампер, оснащенную пластмассовым сборным корпусом. Элемент в корпусе в виде бочонка использовать нельзя.
2. Розетка удлинителя прикуривателя.
3. Кусок электрокабеля.
4. Изолента либо термоусадочные трубки. Второй вариант предпочтительнее, поскольку он более надежный.
5. Суперклей.
6. Паяльник с расходными материалами.
7. Канцелярский нож.
8. Набор отверток с разными наконечниками.
9. Вольтметр либо мультиметр. При отсутствии тестера допускается применение контрольной лампочки. Ее использование позволит определить контакт штекера предохранительного устройства, которое находится под напряжением.

Пошаговая инструкция

Перед выполнением задачи надо доработать предохранительное устройство, процедура выполняется так:

С заклепок на детали удаляются головки, посредством которых выполняется соединение половинок пластикового корпуса.
Корпус осторожно разбирается, из него достается сам предохранительный элемент.
На половинках делается вырез для прокладки кабеля.
Затем электроцепь припаивается к предохранительному устройству.
Выполняется сборка детали в обратной последовательности. Для фиксации половинок используется суперклей.. Процедуру подключения разберем на примере модели автомобиля Рено Логан:

Процедуру подключения разберем на примере модели автомобиля Рено Логан:

1. Первым этапом будет сборка удлинителя. Для этого надо припаять кабель от предохранительного устройства к центральному разъему розетки прикуривателя. Второй контакт является отрицательным, он соединяется с боковым разъемом розетки. На конце отрицательного контакта делается петля, она будет использоваться для фиксации устройства посредством болта. Все места соединений надо заизолировать, для этого применяется изолента либо термоусадочная трубка.
2. Затем потребителю надо получить доступ к предохранительному блоку. В зависимости от автомобиля его место монтажа может быть разным. В нашем случае блок располагается на торцевой части центральной консоли со стороны водителя.
3. Выбирается необходимая электроцепь, с которой будет выполняться питание гаджета. Если остановить выбор на запитанной постоянно электроцепи, то гаджет будет активирован всегда. Для его отключения после глушения двигателя придется использовать кнопку.
4. Выбранный предохранительный элемент меняется на доработанный. При монтаже детали надо установить доработанное устройство штырем с кабелем в штекер потребителя. Это обеспечит защиту электроцепи предохранительным элементом. Для определения контактной части штекера, на которую поступает напряжение, применяется тестер либо лампочка.
5. Откручивается болт, который фиксирует предохранительный модуль. Данным винтом закручивается отрицательный проводник сделанного удлинителя.
6. Затем модуль питания гаджета заводится в отсек с предохранительным модулем, устройство устанавливается в розетку прикуривателя. Можно не использовать розетку, а подключить девайс в разрез электроцепи прикуривателя. Чтобы обеспечить более высокую надежность соединения, прибор с модулем питания можно обмотать изолентой.
7. Затем модуль питания располагается в отсеке с предохранительным блоком. Кабель прокладывается под стойкой от лобового стекла, для этого облицовка демонтируется. Замаскировать провод можно за потолочной обивкой.

Припайка кабеля к металлической части предохранителя

Сборка предохранителя и фиксация предохранителя

Установка собранной конструкции в предохранительный блок

Настройка сетевой карты

Итак, в настройках сетевой карты нужно внести изменения в настройки протокола Интернета (TCP/IP). Там необходимо прописать те же значения, которые прописывались в настройках видеорегистратора.

Последняя цифра в настройках IP-адреса должна отличаться от той, что имеется на видеорегистраторе. Далее можно установить программу для просмотра записи видеорегистратора на компьютере, которая идет в комплекте с видеооборудованием. На этом подключение видеорегистратора закончено.

Детали могут отличаться на разных моделях видеорегистраторов и версиях операционных систем. Поэтому для уточнения некоторых параметров лучше всего обратиться к руководству пользователя.

Ниже приведены приблизительные или возможные значения сетевых параметров:

• Тип IP — статический порт сервера со значением 9000. Если это значение занято, можно прописать другое, например 81, 8080 или 8888.
• Значение HTTP-порт — 80 (как и в предыдущем случае, может отличаться).
• IP адрес — 192.168.1.1, IP компьютера: 192.168.1.10.
• Маска — 255.255.255.0
• Шлюз — IP адрес, то есть 192.168.1.1

Итак, подключить видеорегистратор к компьютеру несложно, особенно если имеются определенные навыки работы с сетевыми подключениями. Если такие навыки отсутствуют, то лучше всего обратиться за помощью или консультацией к специалисту.

При выборе типа видеорегистратора можно руководствоваться их ценовыми значениями и собственными потребностями. Следует, однако, заметить, что видеорегистратор типа Stand-Alone DVR более надежен в эксплуатации и более функционален.

И не нужно забывать, что от правильной настройки данного оборудования может зависеть безопасность и неприкосновенность имущества.

Различные способы подключения видеорегистраторов в машину

Подключить регистратор можно несколькими способами. Перечислим самые популярные:

• подключение к прикуривателю с помощью штатного штекера;
• подключение к прикуривателю изнутри (этот способ часто называют «без прикуривателя»);
• подключение к плафону в салоне;
• подключение к блоку предохранителей.

Прежде чем разбираться с каждым из этих способов, определимся с инструментами, которые нам потребуются для работы.

Необходимые инструменты и материалы

• отвёртка плоская;
• отвёртка крестовая;
• комплект проводов для видеорегистратора;
• комплект крепёжных скоб с липучками;
• бытовой паяльник;
• изолента.

Как подключить своими руками к прикуривателю

Особых пояснений для этого способа не требуется, так как последовательность предельно проста:

1. Видеорегистратор закрепляется на лобовом стекле или на торпедо, его провод подводится к гнезду прикуривателя одним из вышеуказанных способов.
2. Штекер регистратора вставляется в гнездо прикуривателя.

   Штекер видеорегистратора, подключённый к гнезду прикуривателя

Как установить подключение изнутри к гнезду прикуривателя авто

1. С помощью плоской отвёртки разбирается штатный штекер регистратора.

   Штатный штекер регистратора разбирается плоской отвёрткой

2. Микросхема из него извлекается и обматывается изолентой.

   Микросхема извлечена из штекера видеорегистратора

3. Концы проводов микросхемы зачищаются ножом.
4. Гнездо прикуривателя извлекается с помощью плоской отвёртки.

   Прикуриватель извлекается плоской отвёрткой

5. Провода микросхемы вручную прикручиваются к проводам на прикуривателе в соответствии с маркировкой (жёлтый к жёлтому, красный — к красному), место скрутки обматывается изолентой.

   Провода микросхемы регистратора прикручиваются вручную и изолируются термоусадкой

6. После этого гнездо прикуривателя устанавливается на место.

Как правильно подсоединить к блоку предохранителей

1. Берётся стандартный автомобильный предохранитель. К одной из его ножек припаивается провод, который, в свою очередь, крепится к плюсу на штекере прикуривателя.
2. К отрицательному контакту штекера припаивается второй провод с кольцом. Места припоя обматываются изолентой. Получившаяся конструкция показана на фото ниже.

   К штекеру регистратора припаяны предохранитель и кольцо, места припоя изолированы

3. Конец провода с предохранителем устанавливается в штатный предохранительный блок. Провод с кольцом прижимается одной из крепёжных гаек на торпедо.

   Подключение штекера регистратора к предохранительному блоку

Проводка к плафону освещения

1. Пластиковая крышка плафона поддевается плоской отвёрткой и снимается.

   Пластиковая крышка плафона поддевается отвёрткой и снимается

2. Под ней находятся саморезы, которые извлекаются с помощью крестовой отвёртки.

   Саморезы из-под крышки плафона извлекаются крестовой отвёрткой

3. После их выкручивания плафон вынимается.

   Плафон извлекается из потолочной панели

4. Верхняя крышка плафона откручивается. На фото ниже показаны плюсовая и минусовая контактные площадки. К ним припаиваются провода удлинителя видеорегистратора.

   Удлинитель видеорегистратора припаивается к контактам на плафоне

5. Теперь плафон собирается и устанавливается на штатное место, а к разъёму удлинителя подключается штекер видеорегистратора.

   Штекер регистратора подключается к удлинителю в плафоне. Крышка плафона ещё не закрыта

Возможные неисправности

Нужно сказать, что без специальных навыков и знаний произвести устранение неисправности систем видеонаблюдения довольно сложно. Однако некоторые проблемы вы сможете устранить дома своими руками. Самые частые причины неполадок:

• высокие\низкие температуры;
• повышенная влажность;
• некорректный монтаж устройства.

Неисправность камер:

• Отсутствие изображения, нет реакции на запросы. Возможными причинами являются перегоревшие платы управления, нарушение целостности кабеля питания. Для решения данных проблем необходимо заменить поврежденные детали.
• Еще одной неисправностью может быть выгорание CCD матрицы. В таком случае также не будет изображения, а на монитор выводится внутреннее меню. С заменой больших трудностей возникнуть не должно.

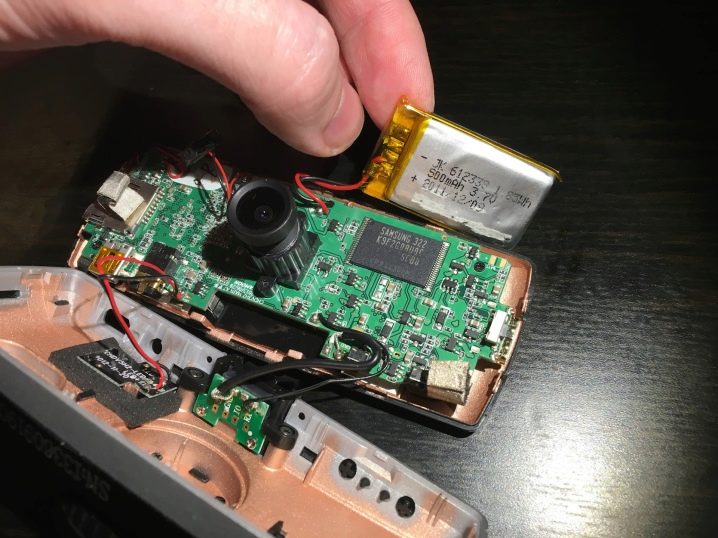

У самого видеорегистратора часто встречаются такие неисправности:

• проблемы с блоком питания – при такой неисправности регистратор не включится;
• не работает жесткий диск – запись на диск и воспроизведение будут невозможны;
• нарушение работы материнской платы – отсутствие реакции на нажатие кнопок, самопроизвольный запуск и отключение.

Довольно часто проблемы в работе устройства решаются путем перезагрузки. Если же такая операция не помогла, то необходимо прозвонить главные узлы видеорегистратора и выявить неисправный.
