Как проверить предохранитель мультиметром на машине

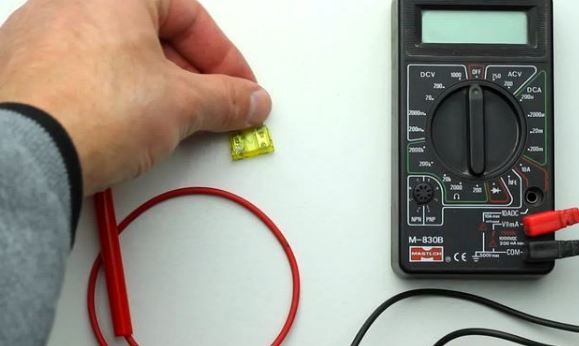

Проверка мультиметром (или тестером)

Значит так, им можно тестировать как уже снятые предохранители, так и установленные в блок машины.

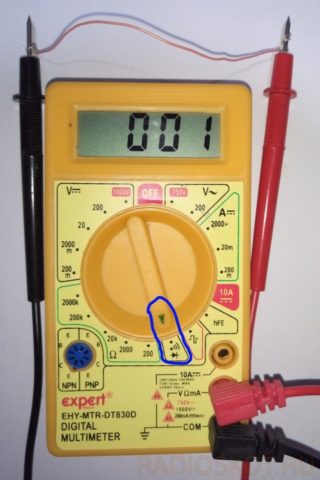

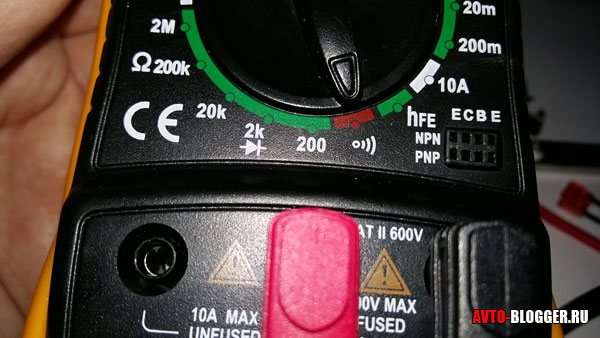

НА мультиметре, есть звуковой режим проверки. При его включении, если замкнуть щупы, будет слышан писк, значит есть контакт.

Так вот – можно снять предохранитель, в случае если у вас не прозрачный корпус, просто устанавливаем щупы на контакты предохранителя! Слышим писк, значит исправен, звука нет – перегорел. Но опять же вытаскивать каждый и проверить это крайне неудобно!

Поэтому производители о нас позаботились, на предохранителях сверху есть открытые «точки» от контактов, вам достаточно засунуть в них щупы от мультиметра, и можно не снимая – проверить большое количество элементов. Лично я за пару минут могу проверить почти весь блок! На видео внизу это будет видно.

Именно так тестируют на СТО, потому как зачастую книжку со схемой потеряли, и очень долго искать — где какой стоит, а мультиметр обычно всегда под рукой.

Конструкция и принцип действия предохранителя

На данный момент существует богатое разнообразие форм, номиналов и типоразмеров таких предохранителей, но их конструкция и принцип действия приблизительно одинаковы. Обособленно стоят только самовосстанавливающиеся предохранители, но и их мы рассмотрим в нашей статье.

Принцип действия предохранителей

Начнем наш разговор с принципа действия предохранителей. Это облегчит понимание конструкции и методов проверки этих коммутационных устройств. Ну и понятное дело — их ремонта.

• Если вы помните школьный курс физики, то должны знать, что при протекании тока через любой проводник последний нагревается. Насколько сильно он нагревается зависит от материала проводника, силы тока и сечения проводника. Там есть еще масса мелких факторов, но на данном этапе мы их отбросим.
• Так вот, если по проводу сечением 1 мм2 пропустить ток в 13А, то проводник нагреется, но незначительно. Если же такой же ток пропустить по проводу сечением 0,5 мм2 то проводник нагреется примерно в два раза больше. А если еще сравнить медный и алюминиевый проводник, то последний будет греться еще больше — как на видео.

• Как мы опять-таки помним из школьного курса физики, чем сильнее проводник нагревается, тем хуже он проводит электрический ток. То есть, его сопротивление растет — а раз растет сопротивление, а ток остается прежним, то он будет еще быстрее нагреваться.
• Получается, что если взять два одинаковых проводника один с температурой в +20⁰С, а второй с температурой в +60⁰С, и пропускать по ним одинаковый ток, то второй проводник за одинаковый промежуток времени выделит большое количество теплоты. Эти свойства и заложены в принцип действия предохранителей.

По сути предохранитель – это кусочек проводника со строго рассчитанным сечением. При протекании по нему тока ниже максимально допустимого он греется, но не достигает тех температур при которых происходит плавление данного материала. Ведь чем больше разница температур между проводником и окружающей атмосферой, тем быстрее он остывает.

Если же ток превышает некое значение, то данный проводник нагревается до такой температуры, при которой происходит его плавление. В результате он разрушается, тем самым обрывая цепь. А раз нет цепи, то нет и тока. Все, предохранитель свою функцию выполнил, защитил нашу цепь от слишком высоких токов. Несите нового защитника.

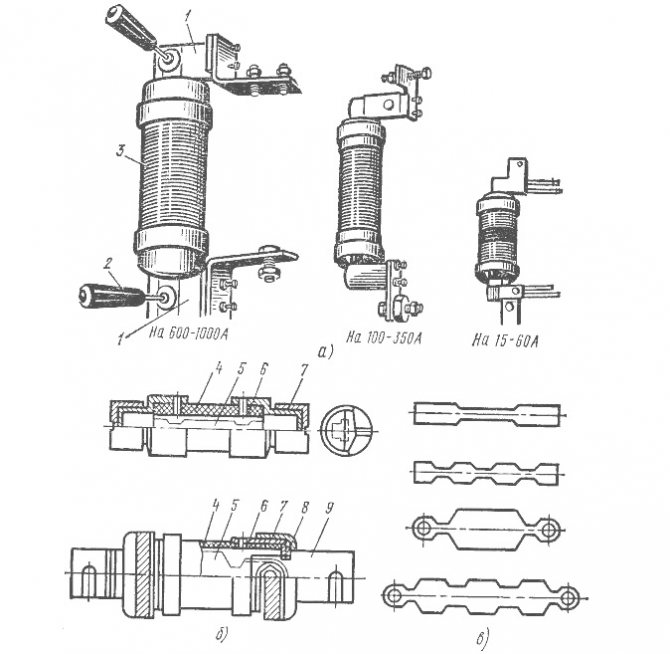

Конструкция предохранителей

Для ответа на вопрос: «Предохранитель — как проверить?», вам необходимо знать его конструкцию. Данные коммутационные аппараты бывают нескольких видов – трубчатые, ножевые и самовосстанавливающиеся.

Наибольшее распространение получили трубчатые предохранители. Ножевые применяются значительно реже и преимущественно в автомобилестроении. Самовосстанавливающиеся обычно применяются в низковольтной электротехнике.

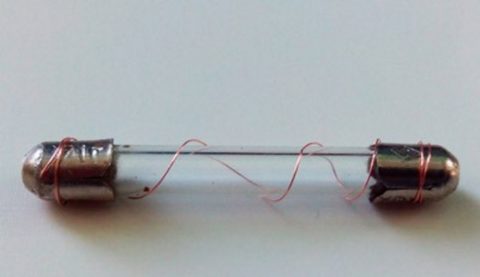

Трубчатый предохранитель состоит из корпуса – чаще трубки, за что и получил такое название. Обычно она выполнена из диэлектрических материалов — стекло, керамика или другие диэлектрики.

Обратите внимание! Вы можете встретить трубчатые предохранители прямоугольной формы. Сути вопроса это не меняет, их всё равно относят к трубчатым

Начало и конец таких предохранителей обычно имеют контактную часть. Это может быть просто заделка из проводящего материала. А может быть оконцовка с контактной частью.

• Оконцовка может быть разборной, а может быть неразборной. Это зависит от конструкции. Но обычно предохранители на малые номинальные токи делают неразборными. Считается, что цена полной замены такого предохранителя ниже, чем трудозатраты на его ремонт.
• Для предохранителей на больший номинальный ток – от 20А, оконцовка обычно делается съемной, для возможной замены плавкой вставки. Обычно это резьбовые соединения.
• Внутри корпуса располагается плавкая вставка. Это может быть обычный кусочек провода, определенного сечения. А может быть специальная вставка. Кусочек провода обычно встречается в предохранителях на небольшой номинальный ток. Обычно она припаивается к оконцовке, либо крепится при помощи опрессовки.

• Специальные вставки крепятся к оконцовке предохранителя иногда при помощи специальных зажимов, но чаще всего при помощи обычных болтовых соединений.
• Внутренняя полость корпуса может быть полой, а может содержать специальный наполнитель. Цель такого наполнителя — тушение дуги, которая может возникнуть при перегорании плавкой вставки. В качестве наполнителя обычно используется кварцевый песок.

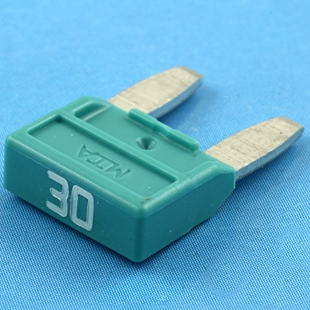

Что касается ножевых предохранителей, то они обычно имеют пластиковый корпус и два ножа–контакта. Откуда и пошло название. К этим контактам при помощи пайки крепится плавкая вставка.

Принцип действия

По существу реле – это электромагнит. Когда на катушку подается управляющее напряжение, то стержень притягивает якорь, производя, таким образом, переключение цепи.

Реле бывают трех видов:

• с нормально замкнутыми контактами;

• с нормально разомкнутыми;
• перекидывающиеся.

При подаче управляющего сигнала на устройство с нормально замкнутыми коннекторами, они размыкаются, при отсутствии сигнала замыкаются. У реле с разомкнутыми коннекторами все наоборот. Напряжение на обмотке присутствует, клеммы замыкаются, отсутствует – размыкается.

В перекидывающихся моделях имеется две группы коннекторов, одни нормально замкнутые, другие нормально разомкнутые. У них имеется общая клемма. При подаче тока на обмотку контакты переключаются с одного положения на другое.

Как выполнить проверку автомобильного предохранителя?

При перегрузке цепи в машине с большой вероятностью может произойти разрыв этой самой цепи, что приведет к выходу из строя предохранителей. При этом далеко не всегда потеря работоспособности электрического прибора будет свидетельствовать о проблемах с предохранителем. Нередко причиной неполадки могут выступать и абсолютно другие причины

Чтобы точно убедиться в источнике проблемы, важно своевременно провести диагностику элемента в блоке предохранителей, который непосредственно и отвечает за функционирование данного прибора. Сделать это довольно быстро и легко можно с помощью инструкции к транспортному средству

Там производитель указывает места установки предохранителей в блоке, отвечающих за конкретные электрические приборы.

Как визуально распознать проблему?

Многие автомобилисты считают, что наиболее приемлемым и быстрым способом обнаружения неисправностей в электронике является визуальный осмотр. Для выполнения такой диагностики понадобится вытащить из блока предохранитель, а затем просмотреть его на наличие обрывов на свету. Если в элементе есть разрывы проволоки или имеются обгорелые следы, скорее всего обрыв цепи и выход из строя оборудования произошли по вине предохранителя. В основном, таким образом выявляют нарушения с предохранителя стеклянного или пластмассового вида.

Проверка предохранителя мультиметром: как сделать?

Еще одним хорошим методом определения нарушений с предохранителями является проверка с помощью мультиметра. С его использованием проверить предохранитель машины можно двумя способами:

• Проверка заряда АКБ;
• Проверка катушки зажигания.

Этот способ прост и за несколько минут позволяет автомобилисту с точностью определить неполадку. Однако подобным способом удается определить далеко не все проблемы в цепях. При неисправностях в дверном замке или звуковом сигнале делать диагностику лучше посредством сопротивления.

Более детально о том, как проверить предохранители в автомобиле будет изложено в данном видеоролике:

Электроника в автомобиле с каждым годом становится все сложнее, и электрические цепи включают в себя все больше элементов. Практически все они связаны друг с другом тем или иным образом, и выход из строя одного из элементов может привести к поломке других. Чтобы этого избежать, в автомобиле начали устанавливаться предохранители, задачей которых является защита электрических цепей от короткого замыкания. Разрушаясь, предохранители разрывают цепь, тем самым отключая ток и защищая устройства, состоящие в ней.

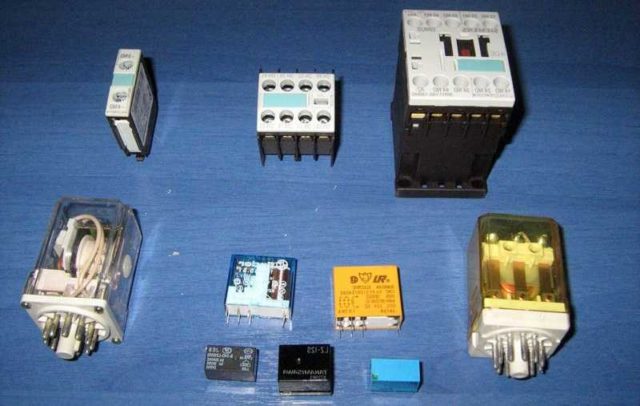

Виды электромагнитных реле

Первая классификация — по питанию. Есть электромагнитные реле постоянного и переменного тока. Реле постоянного тока могут быть нейтральными или поляризованными. Нейтральные срабатывают при подаче питания любой полярности, поляризованные реагируют только на положительное или на отрицательное (зависят от направления тока).

Виды электромагнитных реле по типу питающего напряжения и внешний вид одной из моделей

По электрическим параметрам

Еще делят электромагнитные реле по чувствительности:

• Мощность для сработки 0,01 Вт и меньше — высокочувствительные.
• Потребляемая обмоткой мощность при срабатывании — от 0,01 Вт до 0,05 Вт — чувствительные.
• Остальные — нормальные.

В первую очередь стоит определиться с электрическими параметрами

Первые две группы (высокочувствительные и чувствительные) могут управляться от микросхем. Они вполне могут выдавать требуемый уровень напряжения, так что промежуточное усиление не требуется.

По уровню коммутируемой нагрузки есть такое деление:

• Не больше 120 Вт переменного и 60 Вт постоянного тока — слаботочные.
• 500 Вт переменного и 150 Вт постоянного — повышенной  мощности;
• Более 500 Вт переменного тока — контакторы. Применяются в силовых цепях.

Есть еще деление по времени срабатывания. Если контакты замыкаются не более чем после 50 мс (миллисекунд) после подачи питания на катушку — это быстродействующее. Если проходит от 50 мс до 150 мс — это нормальная скорость, а все которые требуют для сработки контактов больше 150 мс — замедленные.

По исполнению

Есть еще электромагнитные реле с различной степенью герметичности.

• Открытые электромагнитные реле. Это те, у которых все части «на виду».
• Герметичные. Они запаяны или заварены в металлический или пластиковый корпус, внутри которого воздух или инертный газ. Доступа к контактам и катушке нет, доступны только выводы для подачи питания и подключения цепей.
• Зачехленные. Есть чехол, но он не припаян, а соединяется с корпусом при помощи защелок. Иногда присутствует накидная проволочная петля, которая удерживает крышку.

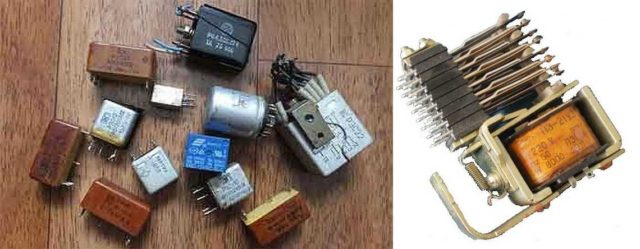

По массе и размерам отличия могут быть очень существенными

И еще один принцип деления — по размерам. Есть микроминиатюрные — они весят менее 6 граммов, миниатюрные — от 6 до 16 граммов, малогабаритные имеют массу от 16 гр до 40 гр, а остальные — нормальные.

Проверка реле мультиметром

Главным «симптомом» проблемы с реле является перезаряд или слабый заряд аккумулятора, в результате чего-либо взорвется батарея, либо машина не сможет завестись. Усомниться в работе реле также можно во время диагностики подключенного с его помощью оборудования.

Наконец, косвенным признаком потенциальных неполадок служит наружный налет и уменьшение уровня электролитов, которые в процессе кипения расплескиваются, оставляя характерные следы на кузове и элементах двигателя.

В современных моделях устройство помещается в монтажные блоки, в редких случаях – устанавливается как отдельный прибор, хотя принципы проверки будут одинаковыми в обоих случаях:

1. Питание на управляющей паре. При включении автомобильного оборудования, питающегося с помощью реле, раздается характерный щелчок, сигнализирующий об активации устройства. Если щелчка не слышно, в первую очередь проверяется наличие тока на управляющей группе, для чего применяют простую контрольную лампу или мультиметр. Последний в данном случае предпочтительнее, так как он может уловить крайне низкое напряжение, не замеченное лампой. Для проведения замеров нередко требуется лишь немного вытащить реле из гнезда, коснуться одним щупом тестера любого контакта управляющей группы, а другим – кузовного металла. Отсутствие напряжения говорит о том, что реле не получает тока. Для стабильного функционирования помещенного в корпус реле магнита необходима также «масса», то есть хороший контакт с кузовом. Она проверяется аналогичным образом – путем установки одного щупа на клемму аккумулятора со знаком «плюс», а другого – в разъем монтажного блока.
2. Питание на силовой паре. Когда реле издает щелчки, контакты и сам магнит полностью работоспособны, а, значит, следует удостовериться в наличии тока на этой категории контактов. Один из них всегда находится под напряжением, тогда как на второй оно поступает только после включения реле. Предварительно отключив все элементы, получающие ток от реле, надо найти именно имеющий постоянный ток контакт по аналогии с предыдущим пунктом – с помощью вставки одного щупа тестера в разъем монтажного блока, а второго – к кузову. Если реле функционирует, но напряжение получает только один силовой контакт, следовательно, контактная группа не пропускает ток, виной чему может быть обгорание контактов перемычки. В таком случае лучшим решением будет замена реле на новое. В том случае, когда ни один контакт не покажет напряжения, можно быть уверенным в повреждении силовой линии. Если же один из контактов показывает наличие напряжения, то после включения реле оно должно быть и на втором.
3. Обмотка. На работоспособность реле напрямую влияет состояние обмотки, проверка которой заключается в измерении сопротивления катушки. Обмоткой называют комбинацию катушки индуктивности с намотанной на нее по спирали проволокой. Она имеет свое конкретное сопротивление, рассчитываемое с помощью закону Ома и находящееся в диапазоне 10 – 100 Ом.

Диагностика обмотки нужна затем, чтобы удостовериться в ее целостности и осуществляется следующим образом:

• мультиметр устанавливают в режиме прозвона сопротивлений, когда на панели появляется значок ?, а диапазон ограничивается на уровне 2 кОм;
• один измерительный щуп подсоединяют к гнезду, а второй – к разъему СОМ, после чего касаются выводов реле.

Сопротивление катушки определяется по отклонению стрелки, а диагностика сопротивления контактных групп сначала проводится в автономном режиме, а затем во время подачи напряжения на катушку..

Признаки неисправности

Перед тем как проверить реле мультиметром, следует ознакомиться с основными признаками того, что деталь вышла из строя.

• Встречаются случаи, когда в результате выведения из строя регулятора напряжения закипает аккумуляторная батарея.
• На приборной панели при включении зажигания не светится контрольная лампочка (однако это может быть симптомом и других видов неисправностей, например, отпал или перегорел контакт).
• Динамические характерные особенности бытового прибора или автомобиля снижаются, особенно это ощущается, когда двигатель набирает высокие обороты.
• После запуска индикатор аккумуляторной батареи не гаснет на приборной панели, что свидетельствует о неисправностях АКБ.
• Индикаторы на приборной панели попросту отключаются, если обороты двигателя при работе превышают 2000 об/мин.
• Яркость фар зависит от количества оборотов двигателя. Убедиться в этом достаточно просто – необходимо в темное время стать напротив стены и включить фары. Яркость свечения будет изменяться в зависимости от того, как сильно жать на газ.
• Регулярно разряжается АКБ.

Что это такое

Предохранитель — это специальное устройство, выполняющее функцию защиты прибора-потребителя электроэнергии от возникающих перегрузок и коротких замыканий в сети. Устройство состоит из корпуса изоляции, плавких вставок и выводов, с помощью которых вставки крепятся к электроцепи. Для того чтобы эта вставка охлаждалась и гасила ток, в некоторые виды предохранителей добавляют песок кварца. Когда происходит скачок тока в предохранителе, в первую очередь плавится его зауженная плоской вставки.

Важно! Если вставка расплавится полностью, то цепь будет разомкнута. Основано это на том, что устройство подключается к сети последовательно

Схема вставочных плавких элементов

Проверка предохранителей автомобиля

Предохранитель на стартер лада гранта Современные модели автомобилей отличаются от своих старших «братьев» значительно возросшим уровнем сервиса, их возможности еще несколько лет тому назад было сложно себе представить.

Достигается это за счет многих составляющих, немаловажное место среди них занимает присутствие большого количества специальных электрических приборов, электродвигателей, нагревателей и т. д. Все эти элементы довольно дорого стоят, для увеличения времени эксплуатации и защиты от коротких замыканий в автомобиле устанавливают предохранители

Из-за их большого количества для новичков значительно усложняется проверка предохранителей автомобилей

Все эти элементы довольно дорого стоят, для увеличения времени эксплуатации и защиты от коротких замыканий в автомобиле устанавливают предохранители. Из-за их большого количества для новичков значительно усложняется проверка предохранителей автомобилей.

Блок предохранителей автомобиля

Когда следует проверять предохранители

Большинство автолюбителей начинает вспоминать о наличии предохранителей при сбое в работе любого потребителя электрического тока – от фар или габаритов и до электрических двигателей.

Перед тем как проверить предохранитель тестером, следует убедиться в надежности контактов электрической проводки или самых приборов.

К примеру, может просто перегореть лампочки, ее замена не требует использования тестера и проверки предохранителей.

Плавкие предохранители с прозрачным корпусом

В зависимости от марки автомобиля меняется количество предохранителей и возможные места их расположения.

На многих крышках блоков есть принципиальные схемы назначения каждого предохранителя и его технические параметры.

Но по таким схемам бывает сложно разобраться, новичкам лучше более подробно изучить назначение каждого предохранителя по инструкции пользования автомобилем. Эти знания намного ускорят поиск неисправных, проверить придется только те, которые могут стать причиной отказа функционирования электрических приборов различного назначения.

https://youtube.com/watch?v=rBVa0xrI06g

Места присодинения контактов приборов

Алгоритм проверки предохранителей

Современные предохранители имеют прозрачный корпус, для их проверки в большинстве случаев нет надобности использовать приборы. Достаточно визуально осмотреть состояние плавкого элемента и будет ясно, исправен он или перегорел.

Проверка предохранителей автомобиля приборами выполняется только в тех случаях, когда материал корпуса или конструкционные особенности не позволяют определить исправность «на глаз», придется пользоваться тестером или индикатором.

Индикатор проверки целостности электрической цепи

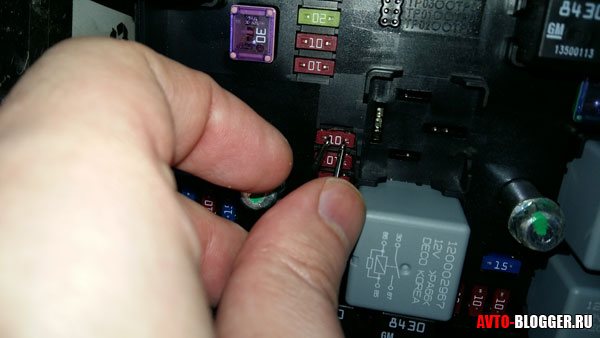

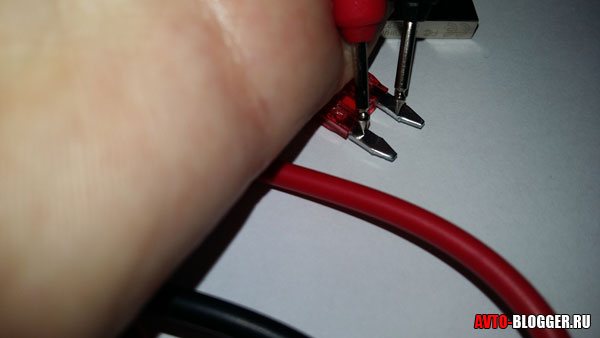

• Вынуть предохранитель из гнезда и, при необходимости, немного почистить его контакты.
• Перед тем как проверить предохранитель тестером нужно изучить инструкцию пользования. Согласно инструкции прибора присоединить оба контакта предохранителя. Во время работы с тестером прибор нужно устанавливать на проверку сопротивления. Если предохранитель исправен – прибор покажет короткое замыкание. В случае использования индикатора при исправном предохранителе загорится лампочка.
• Неисправный предохранитель нужно заменить новым. Обязательное условие – технические характеристики нового должны отвечать рекомендованным параметрам.

Тестер для проверки электрообрудования

Если работоспособность прибора не восстановилась, нужно искать другие причины выхода из строя. Это может быть обрыв цепи или поломки самого прибора.

Дальнейшие устранения неисправностей намного сложнее, выполнять их лучше на специализированных станциях технического обслуживания. Неквалифицированное вмешательство в систему электрооборудования автомобиля может стать причиной очень неприятных последствий.

Что это такое

Предохранитель — это специальное устройство, выполняющее функцию защиты прибора-потребителя электроэнергии от возникающих перегрузок и коротких замыканий в сети. Устройство состоит из корпуса изоляции, плавких вставок и выводов, с помощью которых вставки крепятся к электроцепи. Для того чтобы эта вставка охлаждалась и гасила ток, в некоторые виды предохранителей добавляют песок кварца. Когда происходит скачок тока в предохранителе, в первую очередь плавится его зауженная плоской вставки.

Важно! Если вставка расплавится полностью, то цепь будет разомкнута. Основано это на том, что устройство подключается к сети последовательно

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.
2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Принцип работы

Предохранители работают в двух режимах:

• В штатном режиме;
• В аварийном режиме.

Первый режим предполагает нормальные условия. При нормальном функционировании сети и конкретного прибора температура вставки имеет установившееся значение. Вся теплота, выделяемая устройством, отдается в окружающую среду. Помимо этого, нагреваются также контакты и другие части прибора. Температура нагревания не должна превышать нормальных значений штатной работы.

Второй режим — резкий скачок силы тока в сети. Чтобы время плавления вставки электропредохранителя сократилось, сам элемент изготавливается в виде пластинки с особыми вырезами, которые уменьшают его сечение на некоторых участках корпуса. На узких участках концентрируется большая теплота, чем на широких.

Вам это будет интересно Особенности стрелочного мультиметра

Плоские предохранители

При возрастании силы тока в случае замыкания выделение теплоты превышает допустимый уровень и теплоотводом обычно пренебрегают. Элемент предохранителя плавится и перегорает и сила тока не может возрасти больше допустимого значения.

Важно! В процессе плавления возникает так называемая электрическая дуга, которая в современных элементах гасится в ограниченном патроне электропредохранителя

Элемент на плате

Конструкция коммутационного прибора

Электрическое реле — это устройство, предназначенное для использования в качестве коммутатора. Оно умеет соединять или разъединять электрическую цепь в зависимости от приходящего на него управляющего сигнала. Линия, которая подключена к элементу, называется управляемой, а та, по которой на него поступает команда — управляющей.

Используются реле при автоматизации различных операций. Они с успехом справляются с управлением различного рода сигналами, защитой электрооборудования. Их применяют в охранных и отопительных системах, звукотехнике, то есть везде, где необходимо автоматическое переключение режимов работы при изменении каких-либо параметров.

При поиске и устранении различных неисправностей в технике одним из этапов ремонта является проведение теста переключающего элемента. Делают это с помощью измерителя величин. Но перед тем как проверить реле на работоспособность мультиметром, следует знать, как оно устроено и понимать принцип его действия.

Принцип работы

Реле — это электромагнит, состоящий из контактной группы, якоря и катушки индуктивности. Все детали устанавливаются на основание и помещаются в закрытый корпус. Монтируются элементы следующим образом: сверху сердечника магнитной системы размещается якорь (ярмо). Удерживается он в начальном положении с помощью пружины и представляет собой подвижную пластинку Г-образной формы.

К нижнему плечу передачи крепится группа пластин с контактами, при этом напротив них устанавливается такое же число контактных оснований. Каждый пластинчатый контакт выводится наружу из корпуса, образуя выводы устройства.

Принцип действия электронного приспособления заключается в способностях электромагнитного поля воздействовать на проводящие предметы. При подаче напряжения на выводы обмотки через неё начинает протекать ток. Когда его значение достигает определённой величины, в обмотке возникают две силы (электродвижущая и магнитная), заставляющие якорь прижиматься к поверхности катушки, преодолевая силу пружины.

В зависимости от конструкции начальное положение может быть как замкнутым, так и разомкнутым, поэтому в реле второго типа после подачи напряжения произойдёт размыкание линии. Как только сигнал необходимой амплитуды будет снят с выводов обмотки реле, контакты прибора вернутся в первоначальное состояние.

Виды и характеристики

Электрические релейные элементы различаются по количеству выводов и форме, но их суть остаётся одинаковой — подключение или отключение нагрузки от сигнальной линии. По виду физических процессов, которые приводят к перекоммутации, реле разделяют на следующие виды:

• нейтральные — не зависят от полярности сигнала, поданного на управляющие выводы;
• поляризованные — в них положение контактов зависит от направления тока;
• магнитоэлектрические — реагируют только на постоянный ток;
• ферродинамические — в их конструкции используются ферромагнитные сердечники, усиливающие магнитный поток;
• индукционные — основаны на связи между изменяющимся магнитным потоком и индуцированным током в проводнике;
• тепловые — реагируют на тепло, появляющееся при прохождении тока через пластины и изменяющее их форму;
• электронные — в них используется свойство p-n перехода проводить ток только в одном направлении (диод).

Также устройства разделяются по типу контактов, которые могут быть трёх типов: нормально замкнутыми, нормально разомкнутыми и перекидными. Как и любой электромеханический прибор, реле характеризуется своими техническими параметрами, определяющими работу и назначение устройства. Конечно, все параметры реле проверить мультиметром будет невозможно, но с его помощью точно можно определить работоспособность переключателя. К основным характеристикам прибора относят:

• обмоточное напряжение — это значение амплитуды сигнала, при котором реле переходит из одного устойчивого состояния подключения контактов в другое;
• ток коммутации обозначает наибольшее значение тока, которое может пропустить через себя реле, не изменив своих параметров;
• номинальное напряжение разделяется на значения, соответствующие переменному и постоянному уровню сигнала, обозначает максимальную разность потенциалов, появление которой допустимо на подключённых к нагрузке выводах;
• рабочая частота — это количество переключений, которое может выполнить прибор за единицу времени;
• износостойкость определяется механической надёжностью контактных групп, измеряется в циклах;
• время срабатывания характеризуется интервалом, в течение которого изменяется положение контактных групп после прихода управляющего сигнала.

Проверка целостности и ремонт предохранителей

Чтобы сориентироваться, что делать с вышедшим из строя предохранителем, нужно сначала проверить его целостность.

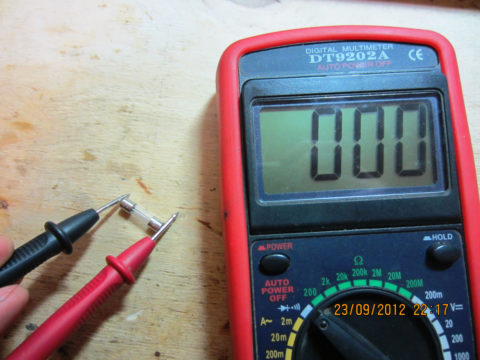

Проверка целостности предохранителя

Теперь, собственно, переходим к вопросу: «Как проверить тепловой предохранитель?». Это можно сделать несколькими способами. Выбор способа зависит от типа предохранителя, но, конечно, самый надежный — мультиметром.

Обратите внимание! Для точного определения целостности предохранителя, его обязательно необходимо изъять из гнезда, и лишь затем выполнять проверку мультиметром. В противном случае прибор может вам показать целостность предохранителя за счет смежных закольцованных цепей

Например, через лампочку.

Ремонт предохранителей

Вот мы и определились, что наш предохранитель перегорел. Теперь нам необходимо его заменить. Но иногда ситуация складывается так, что заменить сгоревший предохранитель нечем, а прибор нужен прямо сейчас. В этом случае, можно попытаться его отремонтировать.

Конечно, в прямом смысле этого слова ремонт не совсем приемлем в данном случае. Ведь перегоревший проводник не соединишь

Значит, нам необходимо проложить новый проводник своими руками.
Но тут важно определиться с его параметрами. Ведь как бы то ни было, это предохранитель, и он должен защищать нашу цепь

А вдруг предыдущий предохранитель сгорел не просто так, а из-за короткого замыкания?

Кстати, предохранители просто так не горят. Причиной тому могут быть несколько событий.

1. Первый вариант — это уже озвученное короткое замыкание.
2. Второй вариант, это частое протекание через него токов, очень близких к номинальным. В этом случае проводник часто сильно нагревается, из-за чего могут измениться его свойства. Хотя в нормальных предохранителях такого не должно происходить.
3. И вариант номер три — это падение напряжения. В этом случае ток возрастает, и, если падение достаточно продолжительное, это может привести к перегоранию предохранителя.

Но вернемся к нашему ремонту. Для того чтобы отремонтировать предохранитель, мы должны заменить перегоревший проводник новым нужного сечения. Сделать это достаточно просто, если у вас под рукой есть таблица как на фото ниже.

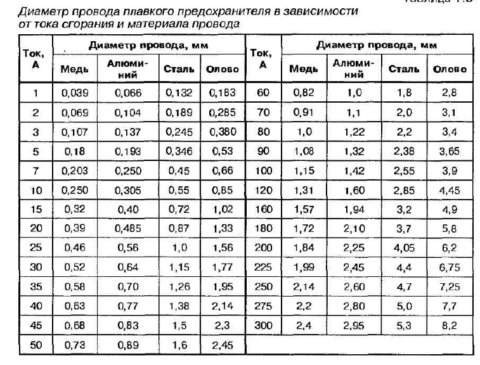

В этой таблице вы сможете найти требуемый вам проводник, исходя из номинального тока вашего предохранителя. Его вы можете посмотреть либо на корпусе предохранителя, либо в паспорте прибора. Более сложный вариант — это расчет по мощности защищаемой цепи.

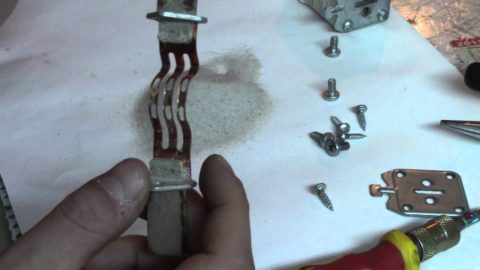

Итак, проводник найден, но как его установить? В случае с трубчатыми предохранителями со съёмной плавкой вставкой более-менее все понятно. Но как быть со стеклянными предохранителями. Здесь придётся проявить смекалку. Для ремонта такого устройства вам потребуется дрель, которой вы просверлите отверстия в оконцовках предохранителя. В это отверстие вставляете наш проводник и запаиваете отверстие. Вуаля, у вас предохранитель не хуже, чем заводской.

Ну и еще один способ, который наша инструкция не рекомендует, но он применяется – это просто установка «жучка». Когда проволокой требуемого диаметра вы просто обматываете предохранитель поверх его корпуса с обязательным хорошим контактом на его оконцовке.

Как проверить термопредохранитель тестером визуально, и даже как отремонтировать его, вы уже знаете. Как видите, в этом нет ничего сложного, ведь это один из простейших коммутационных аппаратов. Главное — соблюдать элементарные правила безопасности, и тогда у вас точно все получится!
