Проверка катушки зажигания приора

Про индивидуальную катушку зажигания

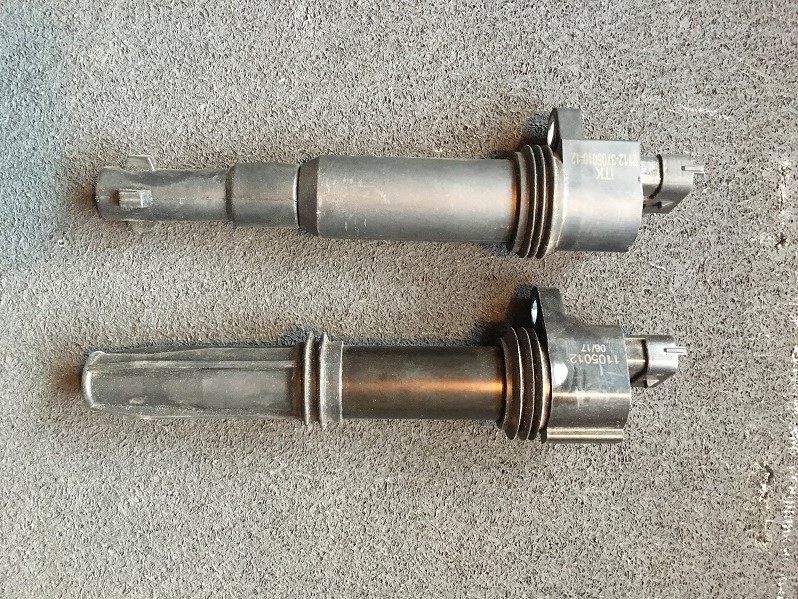

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Проверка катушки зажигания и ее цепей

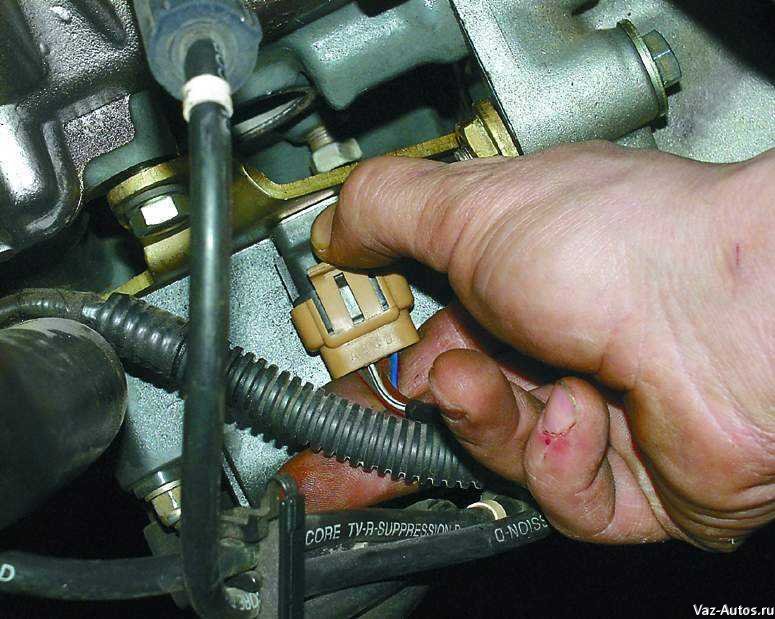

При выключенном зажигании отсоединяем колодку жгута проводов си-стемы управления двигателем от катушки зажигания. Для проверки цепи питания катушки подсоединяем щупы тестера к сред-нему выводу колодки жгута и «массе» двигателя. При включенном зажигании..

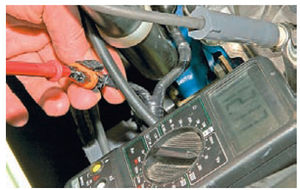

. прибор должен зафиксировать напряжение, приблизительно рав­ное напряжению аккумуляторной батареи. Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка. Для проверки цепей управления ка-тушки можно использовать пробник с лампой 1-2 Вт. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предо-хранитель топливного насоса. Под-соединяем щупы пробника к среднему и одному из крайних выводов ко-лодки жгута проводов. При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером..

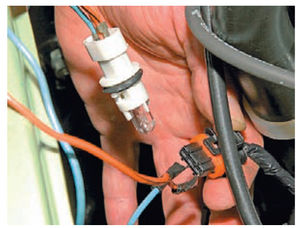

. лампочка пробника должна часто мигать. В противном случае проверяем на обрыв и замыкание «на массу» про-вод, соединяющий крайний вывод колодки с выводом контроллера. Аналогично, подсоединив щупы пробника к среднему и другому край­нему выводам колодки, проверяем другую цепь управления катушки за­жигания. Проверить исправность самой ка­тушки зажигания можно на двига­теле, отсоединив от нее колодку жгута проводов и высоковольтные провода. Для наглядности проверку показываем на демонтированной катушке. Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажи­гания.

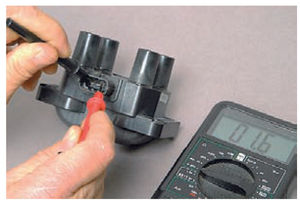

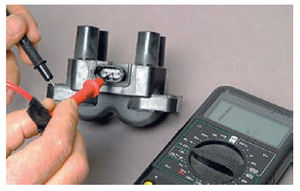

В режиме омметр поверяем цепь на обрыв. Если тестер показывает бесконеч­ность, значит, в цепи произошел обрыв. Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки. Для проверки на пробой (замыкания на «массу») первичных обмоток под-соединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки

При исправной цепи первичных обмоток тестер должен зафикси­ровать значение «бесконечность». Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

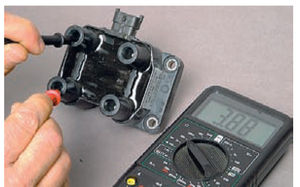

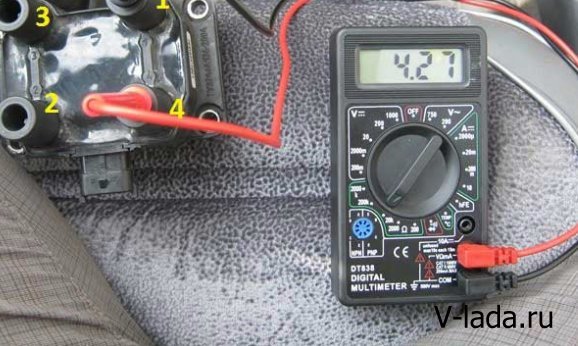

У исправной катушки зажигания тестер должен зафиксировать со­противление около 4,0 кОм. При обрыве вторичной обмотки тес-тер покажет «бесконечность». Аналогично проверяем другую вторичную обмотку катушки зажигания Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса. Для проверки потребуются две заведомо исправные свечи зажигания

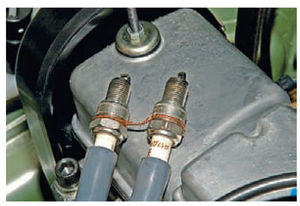

Связываем корпуса свечей отрез­ком неизолированного провода («массируем»). Соединяем исправными высоко­вольтными проводами парные выво­ды катушки зажигания со свечами и располагаем свечи на крышке го­ловки блока цилиндров. Проворачи­ваем стартером коленчатый вал

Во избежание поражения то­ком не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов. При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры. Ана­логично, подсоединив высоковольт­ные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку

Каким образом можно проверить катушки

В любом случае проверка катушки зажигания на Приоре всегда начинается с её внешнего осмотра. Не допускаются даже очень маленькие трещинки или разрывы на её резинках. Их наличие указывает на замену прибора. Трещины, сколы и другие повреждения пластмассовых деталей, говорят о том, что был перегрев катушки, и она могла просто «перегореть». Далее проводится осмотр внутренних деталей, особенно спирали, её расположение. Если осмотр не обнаружил видимых дефектов, приступают к дальнейшей проверке.

Проверить катушку зажигания можно несколькими способами, которые и будут рассмотрены ниже. В процессе эксплуатации машины нечасто, но, возникает необходимость для её проверки. Сделать это, когда нет явных признаков отказа, не так-то просто без специального оборудования, такого как искровой разрядник или осциллограф. Давайте рассмотрим, катушку зажигания без приборов. Для начала можно просто поменять приборы местами и посмотреть, как будет вести себя мотор после этого. Если перебои переместились в цилиндр вместе с катушкой, значит, в ней есть неисправность, её нужно заменить.

Проверить высоковольтную катушку зажигания можно непосредственно на машине. Для этого её нужно снять с мотора, в высоковольтный вывод вставить исправную свечу, при включенном зажигании, . Исправная катушка проявит себя искрой на свече. При этом необходимо остерегаться высокого напряжения и использовать защитные средства.

Инструментальная проверка катушки

После визуального осмотра и контроля, можно приступить к проверке с помощью измерительных приборов. Лучше всего для этих целей использовать цифровые мультиметры, или такие приборы, как МД-1 или АЗ-1. Их можно , а цена у них невысокая. Теперь поговорим о том, как проверить катушку зажигания на Приоре с помощью приборов.

Перед проверкой прибор нужно снять с двигателя. Это можно сделать таким образом:

• Отключают клеммы аккумулятора;
• Снимают защитный пластмассовый кожух с двигателя;

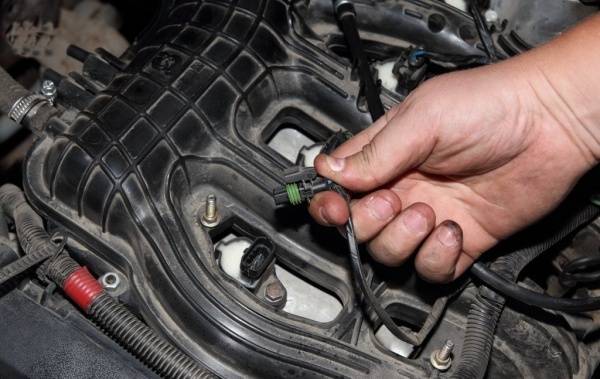

• Сжимают пальцами фиксатор и отсоединяют разъём с проводами;
• Ключиком на «10» вывинчивают крепёжный болт и вынимают катушку из установочного гнезда.

Теперь можно приступить к проверке приборами. Сначала нужно проверить и откалибровать измерительный прибор. Для этого устанавливают переключатель измерений в положение для измерения сопротивления на «200 Ом», и замыкают между собой щупы. Показания должны быть близкими к «0». Эти показания нужно запомнить или записать. Они в дальнейшем могут пригодиться. Прибор откалиброван, можно приступать к проверке. Проверка мультиметром проводится в таком порядке:

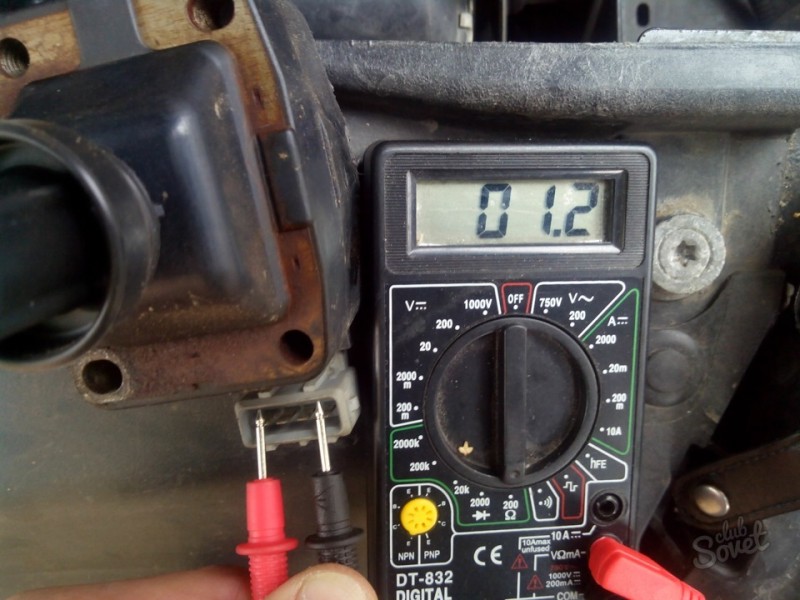

1. Оба щупа прибора подключают к разъёму катушки (полярность соблюдать не обязательно) и измеряют сопротивление первичной (низковольтной) обмотки. Распиновка контактов для измерения 1 и 3, предел измерения прибора «200 Ом». Он должен показать примерно 0,8 Ом. От этого значения отнимают показатель, полученный при калибровке, и получают истинное значение сопротивления обмотки. Если показаний нет, нужно проверить надёжность контакта щупов и выводов катушки. Если после нескольких попыток показания не появятся, значит, в первичной обмотке обрыв, и она подлежит замене;
2. Следующее действие будет направлено на проверку высоковольтной обмотки. Устанавливают предел измерения сопротивления в 2 МОМ. В этом случае соблюдать полярность нужно, так как высоковольтная обмотка имеет диод. Поэтому красный щуп вставляется в вывод катушки, а черный подключают к выводу разъёма под номером 2, он средний в колодке. Прибор должен показать примерно 342 кОм. Следует учитывать тот факт, что показания прибора сильно зависят от нагрева катушки. Лучше всего проверять на холодной катушке. В этом случае также нужно добиваться хорошего контакта щупа прибора с высоковольтным выводом. Если показания близки к бесконечности, нужна замена детали.

Проверка мультиметром

Немного о том, возможен ли ремонт катушки зажигания. Восстановить первичную или вторичную обмотку не получиться, а вот заменить наконечник на ней вполне под силу даже начинающим водителям. Для этого запасаются:

• Новым наконечником:
• Новым уплотнительным кольцом;
• Средством для обезжиривания;
• Высокотемпературным силиконовым герметиком.

Место установки наконечника очищают и тщательно обезжиривают. Юбку нового наконечника нужно вывернуть наизнанку и нанести на неё небольшой слой герметика. Пока он немного подсыхает, производят установку нового уплотнительного кольца. Далее нужно установить на своё место резиновый наконечник. На этом ремонт будет закончен.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Описание катушки зажигания

Начнем с описания автомобильных КЗ. В первую очередь необходимо рассмотреть устройство, а также принцип работы узла на двигателе 8 или 16 клапанов.

Устройство и принцип работы

Каждому автолюбителю известно, что основная функция КЗ на Лада Приора заключается в воспламенении горючей смеси, что необходимо для запуска силового агрегата. Чтобы обеспечить поджег смеси, в КЗ вырабатывается очень высокое напряжение, составляющее 40 тысяч вольт. Сама по себе КЗ представляет собой трансформаторное устройство, предназначенное для повышения низкого напряжения, которое вырабатывает АКБ. По своему устройству КЗ 16-клапанного двигателя состоит из двух обмоток — первичной и вторичной, которые намотаны при помощи медного провода на стальной сердечник.

Сначала на сердечник наматывается первичное устройство, а сверху него — вторичное. Эта конструкция защищается при помощи специального корпуса. В том случае, если в первичной обмотке содержится около 150 витков, то во вторичной их будет уже не одна тысяча.В конструкции КЗ нет высоковольтных кабелей, поскольку они надеваются именно на свечу.

Когда блок управления силовым агрегатом передает сигнал на первичную обмотки, вокруг сердечника является магнитное поле. В конечном итоге оно способствует образованию высокого напряжения на вторичной обмотке. Что касается свечи, то в этот момент она осуществляет воспламенение горючей смеси в цилиндрах 16-клапанного мотора. КЗ оборудована защитным корпусом, а внутри конструкции имеется специальная пружинка с диодом. Последний предназначен для оперативного отсекания сигналов с высоким напряжением (автор видео о неисправности узла — канал IZO)))LENTA).

Виды катушек

Вкратце рассмотрим основные виды КЗ для автомобилей:

1. Общая КЗ, этот тип является одним из наиболее распространенных. Он может использоваться как в контактной, так и в бесконтактной, а также электронной системах с трамблером.
2. Индивидуальный тип КЗ. Предназначен для использования в электронных системах. По конструкции этот тип также состоит из первичной и вторичной обмоток, только расположены они наоборот — сначала вторичная, затем первичная. Также в таких КЗ могут использоваться электронные компоненты для воспламенения горючей смеси.
3. Сдвоенный тип, такие КЗ также часто называются двухвыводными. Используются такие узлы в различных электронных системах. Ключевым отличием конструкции является наличие двух высоковольтных кабелей, предназначенный для обеспечения образования искры в двух цилиндрах одновременно.

Признаки неисправности

Катушка зажигания на Приору на 16-клапанном моторе, как и любой другой механизм, рано или поздно выходит из строя.

О том, что это устройство нуждается в замене или ремонте, водитель сможет узнать по таким симптомам:

1. Работа силового агрегата в целом нарушается. 16-клапанный двигатель начинает вибрировать, его мощность падает, при нажатии на педаль газа разогнаться будет затруднительно. Кроме того, двигатель начинает троить. Такие же признаки проявляются и при неработоспособных свечах, поэтому их необходимо проверить в первую очередь.
2. Пытаясь разогнаться, водитель заметит, что транспортное средство стало дергаться. Также толчки появляются во время езды на пониженных скоростях.
3. Еще один симптом — наличие трещин либо следов обрывов в изоляции.

Проверка работоспособности

На Приоре своими силами?

Вариантов может быть несколько:

1. Визуальный осмотр. Если на КЗ имеются пусть даже небольшие трещины, это говорит о неработоспособности устройства. Если на корпусе есть трещины или другие повреждения, вероятнее всего, КЗ перегорела. Также необходимо произвести осмотр внутренних компонентов, а именно спирали. При наличии дефектов узел меняется.
2. Еще один способ — проверка на авто. КЗ демонтируется с двигателя, отключается топливный насос, в высоковольтный вывод устанавливается рабочая свеча, затем нужно попытаться запустить мотор. Если КЗ рабочая, то вы увидите искру (автор видео — Александр).

Проверка с помощью мультиметра — для этого КЗ необходимо заблаговременно демонтировать. Мультиметр необходимо настроить в режим замера сопротивления на 200 Ом, затем щупы устройства замыкаются. На дисплее тестера появится цифра калибровки, ее надо записать.

1. Щупы мультиметра следует соединить с разъемом КЗ и произвести замер сопротивления первичного элемента. Тестер должен показать значение около 0.8 Ом, от него нужно отнять цифру калибровки — полученный показатель и будет сопротивлением. При отсутствии значений во время диагностики можно сделать вывод о неисправной первичной обмотке.

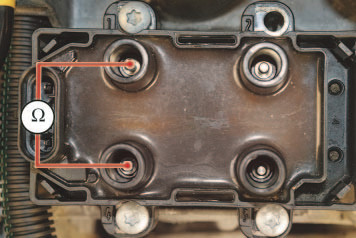

2. Далее, необходимо будет проверить вторичный элемент, для этого сопротивление мультиметра устанавливается на 2 мОм. Красный щуп следует установить в вывод КЗ, а второй — черный — к среднему разъему колодки. Диагностика должна показать 342 кОм. В целом следует понимать, что полученные параметры по многом зависят от того. Насколько КЗ была нагрета, поэтому диагностику лучше осуществлять на холодном устройстве.

Проверка работоспособности

на Приоре своими силами?

Вариантов может быть несколько:

1. Визуальный осмотр. Если на КЗ имеются пусть даже небольшие трещины, это говорит о неработоспособности устройства. Если на корпусе есть трещины или другие повреждения, вероятнее всего, КЗ перегорела. Также необходимо произвести осмотр внутренних компонентов, а именно спирали. При наличии дефектов узел меняется.
2. Еще один способ — проверка на авто. КЗ демонтируется с двигателя, отключается топливный насос, в высоковольтный вывод устанавливается рабочая свеча, затем нужно попытаться запустить мотор. Если КЗ рабочая, то вы увидите искру (автор видео — Александр).

Проверка с помощью мультиметра — для этого КЗ необходимо заблаговременно демонтировать. Мультиметр необходимо настроить в режим замера сопротивления на 200 Ом, затем щупы устройства замыкаются. На дисплее тестера появится цифра калибровки, ее надо записать.

Далее, осуществляются следующие действия:

1. Щупы мультиметра следует соединить с разъемом КЗ и произвести замер сопротивления первичного элемента. Тестер должен показать значение около 0.8 Ом, от него нужно отнять цифру калибровки — полученный показатель и будет сопротивлением. При отсутствии значений во время диагностики можно сделать вывод о неисправной первичной обмотке.
2. Далее, необходимо будет проверить вторичный элемент, для этого сопротивление мультиметра устанавливается на 2 мОм. Красный щуп следует установить в вывод КЗ, а второй — черный — к среднему разъему колодки. Диагностика должна показать 342 кОм. В целом следует понимать, что полученные параметры по многом зависят от того. Насколько КЗ была нагрета, поэтому диагностику лучше осуществлять на холодном устройстве .

Проверка работоспособности катушки

Мультитестером называется устройство, сочетающее в себе вольтметр, амперметр и омметр

Прежде чем подключать прибор к катушке, надо проверить его внутреннее сопротивление, чтобы принять во внимание возможную погрешность. После подсоединяем тестер к первичной обмотке

Если прибор показывает не более 0,5 Ом с учетом погрешности измерения, значит, с данной катушкой все нормально. В смысле, с ее первичной обмоткой. А ведь есть еще вторичная. Как ее проверить?

Снимать катушку с ее места нужно, отключив клемму минуса аккумулятора Приора. Декоративный пластик с мотора снимается. Затем надо отжать пластиковый фиксатор и отсоединить катушку от проводки, после чего ключом на 10 отворачивается болт крепления и устройство извлекается из свечного колодца.

Проблемы с катушками грозят резкими рывками в работе мотора, скачками оборотов, отказами цилиндров.
Поэтому при наличии подобных симптомов лучше воспользоваться приведенной выше информацией и заменить подозрительную деталь до того, как она накроется окончательно. Бывает ведь и так, что катушка еще и не сломалась, но уже дает сбои. Это не обязательно означает, что нужна замена, сгодится и некоторый ремонт, точнее очистка от водяного конденсата и грязи.

Иногда катушки выходят из строя при неправильном зазоре в свечах зажигания. Проверку работоспособности катушки на автомобиле Приора можно легко осуществить проворачиванием коленчатого вала. Для этого надо сбросить давление в топливной системе, вынуть предохранитель топливного насоса. Затем снимаем катушку, в ее резиновый наконечник вставляем свечу зажигания, к самой катушке подсоединяем провода.

Можно проверить цепь питания катушки. Надо взять упомянутый выше мультитестер и подсоединить его щупы к ее выводам. Если в этот момент включить зажигание, то тестер должен показывать напряжение, равное таковому на выводах аккумулятора. В противном случае необходимо проверить цепи на обрыв и замыкание. Если цепи питания и управления исправны, но при проверке на рабочей свече, вставленной в наконечник, нет искры, то катушка неисправна, и ее придется менять.

Результат

После двух доработок замечен ряд улучшений:

• ─ автомобиль стал лучше разгонятся;
• ─ пропали провалы;
• ─ реакция на педаль газа стала более четкой;
• ─ холостые обороты стали стабильными;
• ─ расход бензина снизился на 0,7- 0,9 литров до 7.8 л/100км по городу.
• ─ двигатель стал заводится быстрей, стартер не крутит более 2 секунд.

Такое ощущение, что двигатель стал моложе на 100 тыс. км.

Напомним, улучшить искру можно и на двигателях с модулем зажигания. Кстати, не забывайте, что на искрообразование влияют высоковольтные провода.

Ваш отзыв о доработке катушек зажигания при помощи конденсаторов:

Ваш отзыв о сокращении разъемов в цепи катушек зажигания:

Автор ARBI-M , 20 января, 2017

Проверка катушки зажигания

Как проверить катушку? Внимательно рассматриваем снятую запасную часть, обращаем внимание на ее поверхность. Если есть трещины, сколы, царапины на пластмассовых частях, скорее всего, катушка перегревалась и сгорела. Мультиметр переключается в режим проверки сопротивления, которое необходимо замерить на 1 и 3 контактах

С погрешностью инструмента цифра будет 0,5 Ом

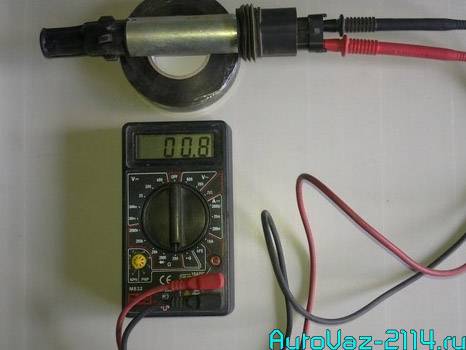

Мультиметр переключается в режим проверки сопротивления, которое необходимо замерить на 1 и 3 контактах. С погрешностью инструмента цифра будет 0,5 Ом.

Далее проверяется вторичная проводка. Внутри колпачка катушки расположена пружина, к ней нужно приложить красный щуп, а черный — ко второму контакту. Можно замерить сопротивление и на других катушках, их у машины Приора еще 3. Прибор должен показать 340 Ом.

Если цифра другая, узел все-таки сгорел. Если после проверки катушка оказалась рабочая, значит, нужно ее просто заизолировать. Подрезанную по размеру термоусадочную трубку нагреть и надеть на катушку. Проблема устранена, и запасная часть будет работать.

Вот эта деталь авто

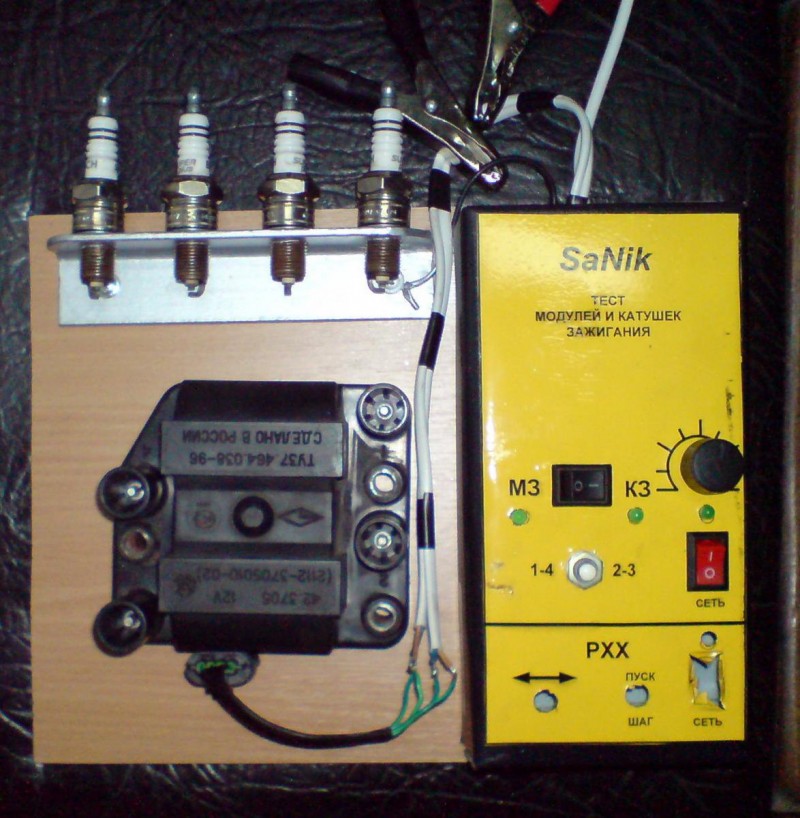

Если на Приоре нет искры, проверка проводится с помощью специальных приборов, которые устанавливаются на место аккумуляторной батареи и показывают, где нужен ремонт. Эти приборы называются МД-1, АЗ-1. В этом случае не стоит обращаться за помощью к механикам, прибор стоит совсем недорого. С ним можно все сделать своими руками.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Определение неисправной катушки зажигания

Неоспоримым преимуществом автомобилей с ЭСУД является возможность компьютерной диагностики. Но и тут есть свои хитрости. У катушки зажигания «Приоры» могут быть три вида неисправности.

1. Обрыв цепи обмотки.
2. Короткое замыкание обмотки.
3. Механическое повреждение наконечника.

А диагностика, чётко позиционирует только первую неисправность. В остальных случаях компьютер равнодушно сообщает, что обнаружены пропуски в цилиндре № имярек. И вот тут понадобиться знание особенностей системы зажигания «Приоры», чтобы определить неисправность. Дело в том, что давать пропуски могут и другие поломки. Такие:

Как определить что не работает именно катушка зажигания

Метод это не новый, но весьма действенный, и очень простой. Итак, загорелась тревожная лампочка, «Чек». А под рукой нет диагностики. Что делать? Порядок действий такой:

1. Открыть капот «Приоры».
2. Снять декоративную, пластмассовую крышку мотора.
3. Запустить двигатель на холостых.
4. Снять разъём с катушки первого цилиндра. Если этот «котёл» рабочий, то его принудительное отключение заставит мотор работать совсем уж неадекватно. Вибрация усилится в разы, появятся ощутимые перебои.
5. Если в этом цилиндре всё в порядке, то фишка одевается на место, и нужно переходить к следующему. Итак по очереди все «котлы».
6. Но если цилиндр не работает, то при снятии разъёма, ничего не изменится. Уровень работы останется прежним, значит, всё дело здесь. А вот теперь уточнить степень виновности катушки зажигания «Приоры».

Это делается следующим образом. Мотор надо заглушить. Берётся головка на 10 и вороток. Выкручивается болт крепления искрообразователя с подозрительного цилиндра. Точно так же с соседнего. Потом они просто меняются местами. Фиксируются, и снова заводится мотор.

Внимание!
Если признаки неисправности, то есть отсутствие смены чистоты работы мотора при отключении, переместились вместе с катушкой зажигания на другой цилиндр, то всё, это точно модуль искрообразования. Значит, его нужно менять, и дело с концом

А вот если все признаки остались на месте, то катушка исправна, и необходимо проверять другие узлы. Но это уже совсем другая история.

Важно!
Пытаться отремонтировать неисправный модуль, не стоит и пытаться. Это невозможно в условиях даже самого обеспеченного сервиса

Его можно только заменить

В сети ходит множество видео и статей о некой возможности ремонта катушек зажигания для ЭСУД. В действительности рисковать этим не стоит. В итоге можно спалить «мозги»

Его можно только заменить. В сети ходит множество видео и статей о некой возможности ремонта катушек зажигания для ЭСУД. В действительности рисковать этим не стоит. В итоге можно спалить «мозги».

Порядок снятия и установки катушки зажигания на автомобиле Лада Приора с 16-клапанным двигателем

Так как подавляющее большинство автомобилей оснащается именно 16-клапанными моторами, то и весь процесс будет показан именно на данном силовом агрегате.

Итак, первым делом открываем капот автомобиля и отсоединяем клемму «-» от АКБ. Затем откручиваем пробку заливной горловины.

Также, отсоединяем клапан продувки адсорбера, отогнув немного в сторону фиксатор его крепления. Находится этот клапан с правой задней стороны крышки (по ходу движения авто).

Теперь можно снимать декоративную крышку двигателя, так как больше ее ничего не держит.

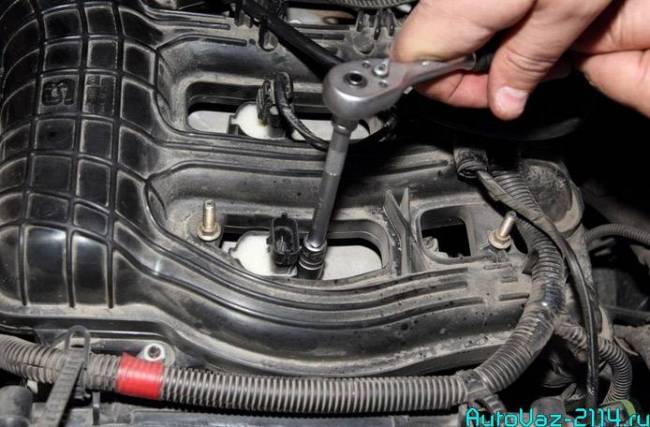

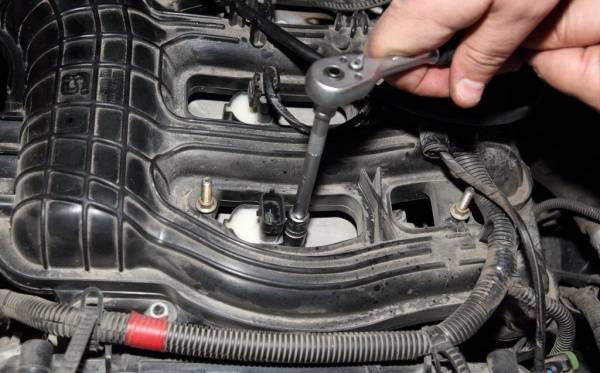

При помощи головки с трещоткой отворачиваем болт крепления нужной нам катушки, как это показано на фото ниже.
