Устройство коробки передач ваз 2110

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
4. Снимаем кронштейн.
5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой “на 32” с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.

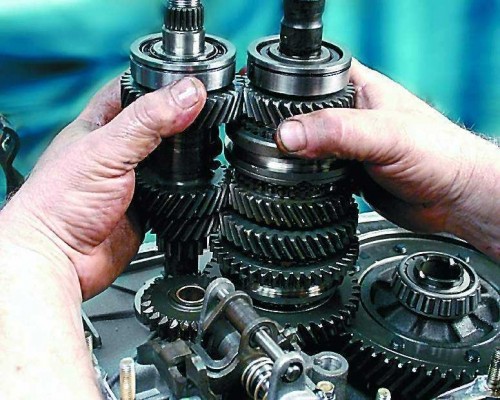

25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
26. Вынимаем дифференциал в сборе.
27. Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Ремонтируем коробку

В случае, когда такого рода регулировочные работы особого результата не принесли, придется производить снятие и разборку коробки переключения передач вашего ВАЗ 2110

Главное внимание следует уделить шестеренкам, так как их выбивает чаще всего. Особенно это касается первой и второй скоростей

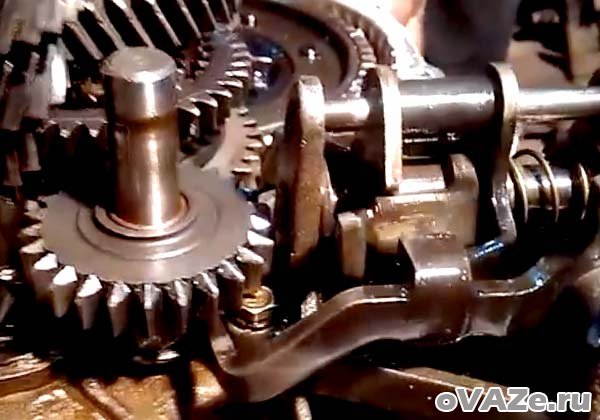

Так же важно будет осуществить проверку фиксатора. Всего фиксаторов в КП три штуки

Самый первый из них очень длинный и ответственность несет за 1 и 2 передачи. Далее идет фиксатор для третьей и четвертой передач, а самый короткий из фиксаторов предназначается для 5-ой передачи

Всего фиксаторов в КП три штуки. Самый первый из них очень длинный и ответственность несет за 1 и 2 передачи. Далее идет фиксатор для третьей и четвертой передач, а самый короткий из фиксаторов предназначается для 5-ой передачи.

полная сборка коробки передач

Нередко обладателями ваз 2110 озвучивается проблема, касающаяся переключения или вылета первой скорости. Скорее всего, причины кроются в следующем:

• неполадки синхронизатора;
• повреждение пружины фиксатора при болтании рычага и произвольном включении скоростей;
• поврежденные шток и вилка.

Распространённой является неполадка, когда вторая передача включается нехотя, или её просто-напросто выбивает. Наиболее вероятные причины неполадки:

• плохое зацепление шестерёнки и муфты, включающей передачи;
• износ зубьев шестерни и муфты;
• неполадки со сцеплением.

Регулировка

На ВАЗ 2110 не так уж редки случаи, когда плохо включаются передачи, либо их выбивает. Специально для этого предусмотрен механизм регулировки привода выбора скоростей.

Регулировка может понадобиться, если:

• коробка недавно снималась для ремонта;
• одна из передач вылетает;
• скорости включаются плохо или их попросту выбивает, когда машина движется.

Если у вас одна из таких проблем, попробуйте для начала провести регулировку. Ее последовательность:

1. Под низом ВАЗ 2110 найдите и несколько ослабьте гайку на болте, стягивающем хомут, который крепит тягу, предназначенную для управления КПП;
2. Чуть раздвиньте пазы конца тяги отверткой и образовавшуюся щель на самом хомуте. Это нужно для обеспечения легкого передвижения тяги по отношению к штоку выбора передач. Шток поставьте в нейтральное положение;
3. Освободите в салоне ручку переключения от чехла;
4. По специальному шаблону выставьте рычаг. Делается это так: в окно накладки кронштейна блокировки задней скорости установите шаблон. После этого введите упор оси рычага в паз шаблона, прижав его без лишнего усилия в поперечном направлении;
5. Затем отрегулируйте в заднем направлении осевой люфт штока, и его же осевой люфт поворотом влево;
6. Хомут установите, не доходя нескольких миллиметров до конца тяги. После чего хорошенько стяните хомут болтом.

Если описанная регулировка вам не помогла, нужно снимать и разбирать КПП ВАЗ 2110

Особое внимание обратите на то, что частенько выбивает шестеренки, с помощью которых включаются первая и вторая скорости. Не забудьте проверить каждый фиксатор

Они сделаны в виде пружин, их три. Первый фиксатор длинный, он отвечает за первую и вторую передачи. Второй – средний, для третей — четвертой передач. Для пятой используется самый короткий фиксатор.

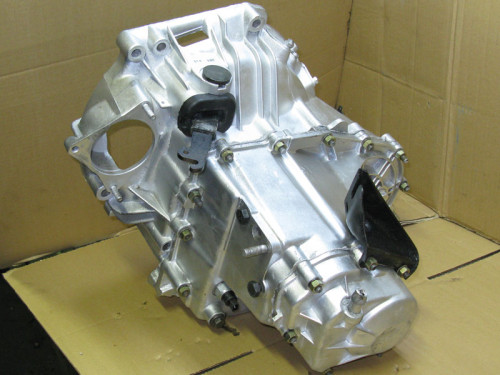

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

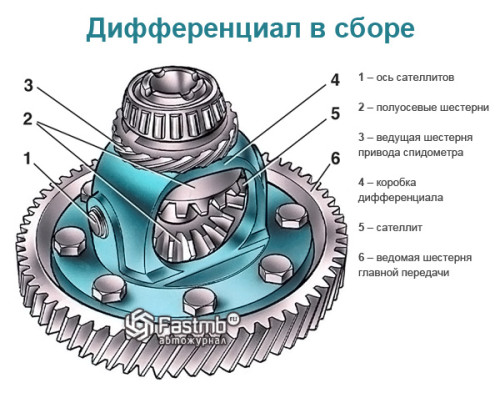

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

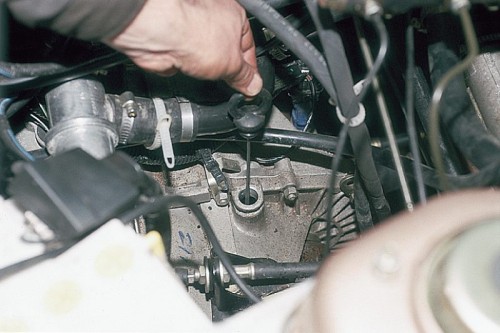

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Советы профи, действия водителя после ремонта коробки передач

Прежде всего, снимается стартер и АКБ. Затем стоит слить масло из устройства. Далее выполняем следующие действия:

для начала придется отсоединить трос сцепления. Это не должно вызвать никаких сложностей, ведь тут достаточно ослабить затяжки двух гаек, после чего снять тросик;
откручиваем гайки крепления, а затем вынимаем трос из кронштейна коробки;
сжимаем пружинные зажимы, после чего провода отсоединняем от датчика скорости;
далее следует открутить пару болтов, благодаря которым коробка крепится к силовому агрегату;
занимаемся откручиванием креплений КПП ВАЗ 2110, которые соединяет коробку с зажиганием;

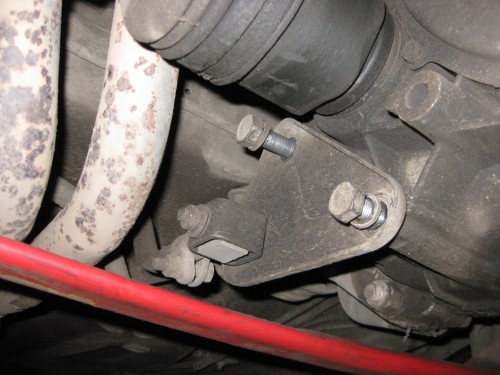

далее снимается реактивная тяга (откручиваем крепежные болты, ослабляем хомут, а затем тянем тягу назад);
демонтируем левый привод колеса (правый можно оставить на месте);
затем откручиваются болты, которые находятся на поворотном кулаке, а также в правой нижней части коробки. Также отвинчивается гайка кронштейна, болты картера сцепления и болт левого нижнего крепления;
на этом этапе уже можно достать силовой агрегат

Важно хорошо его закрепить, чтобы он не мешал работать, а также не был поврежден;
проводим демонтаж крайних креплений;
после приступаем к откручиванию двух гаек задней опоры мотора;
начинаем сдвигать КПП с направляющих втулок. Тут стоит немножко придерживать ее, чтобы агрегат не упал;
когда передвинем коробку максимально влево, можно будет полностью достать устройство из транспортного средства.

подбор регулировочного кольца подшипников дифференциала

Подшипники дифференциала должны монтироваться с предварительным натягом 0,25 мм (для контроля 0,15-0,35 мм). Натяг обеспечивается подбором толщины регулировочного кольца 13 (см. рис. 3-7), устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала.

Примечание. Подбор толщины регулировочного кольца проводите при замене одной из следующих деталей: коробки дифференциала, подшипника дифференциала и картеров сцепления или коробки передач.

Определите толщину регулировочного кольца приспособлением 67.7824.9517 в следующей последовательности: запрессуйте наружное кольцо роликового конического подшипника 3 вместе с установочным кольцом 4 (рис. 3-24) в картер коробки передач;

Примечание. Установочное кольцо 4 имеет постоянную толщину, равную 1,25 мм.

запрессуйте наружное кольцо другого подшипника дифференциала в картер сцепления. При этом следите, чтобы не перепутать наружные кольца подшипников дифференциала; установите дифференциал в картер коробки передач и, закрыв его картером сцепления, затяните не менее трех гаек, равноудаленных друг от друга, крепящих картер коробки к картеру сцепления (момент затяжки 24,5 Нм (2,5 кгсм)). После чего проверните дифференциал для самоустановки подшипников на 2-3 оборота; установите опорную оправку 2 на коробку дифференциала и закрепите при помощи универсальной державки индикатор 1 с удлинителем. Ножку индикатора установите на опорную оправку с предварительным натягом, равным 1 мм, и в этом положении зафиксируйте индикатор, а стрелку его установите на нуль; перемещайте снизу дифференциал и следите за показанием индикатора;

ПРЕДУПРЕЖДЕНИЕ При измерении осевого перемещения дифференциала не проворачивайте его, чтобы не исказить результаты измерения.

По формуле S = А + В + С подсчитайте толщину регулировочного кольца подшипников дифференциала, где: S — толщина регулировочного кольца; А — величина осевого перемещения дифференциала; В — величина предварительного натяга подшипников дифференциала; С — толщина установочного кольца (величина постоянная). Пример. Показание индикатора при перемещении дифференциала равно 1,00 мм. Величина предварительного натяга подшипников дифференциала равна 0,25 мм, толщина установочного кольца — 1,25 мм. S = 1,00+ 0,25+ 1,25 = 2,50 мм. После определения толщины регулировочного кольца, разъедините картера сцепления и коробки передач, снимите дифференциал, выпрессуйте съемником 67.7801.9526 наружное кольцо подшипника из картера коробки и вместо установочного кольца 4 установите подобранное регулировочное кольцо. Запрессуйте оправкой 67.7853.9575 наружное кольцо подшипника дифференциала и установите дифференциал в картер коробки передач и, закрыв его картером сцепления, затяните гайки крепления коробки передач к картеру сцепления. Проверьте динамометром 02.7812.9501 момент сопротивления проворачиванию дифференциала. Для чего пропустите наконечник динамометра через отверстие коробки дифференциала (для вала привода колеса) до обхвата им оси сателлитов. Проверните рукоятку динамометра на несколько оборотов по часовой стрелке и по шкале определите момент сопротивления проворачиванию. Он должен быть: для новых подшипников 147-343 Нсм (15-35 кгс.см), для приработанных подшипников как минимум 30 Нсм (3 кгс.см).

Случилась неприятность, потребовался ремонт КПП ВАЗ 2110. Ремонт агрегата требуется при:

• трудно производить выключение и включение передач.
• самостоятельное выключение передач.
• возникновение шума при переключении передач.
• протечка трансмиссионного масла.

Причины поломки могут быть разные, возможно, не произошла своевременная замена масла или механизм, просто-напросто, исчерпал свой ресурс.

Как производится ремонт КПП ВАЗ 2110? Ремонт КПП ВАЗ 2110 своими руками, видео.

Установка кулисы от «Калины»

Замена кулисы коробки передач ваз 2110

На ВАЗ 2110 можно с успехом установить кулису от «Калины»:

• Для этого ее необходимо немного доработать.
• Кардан от новой модели на 20 мм длиннее родной «десятой».
• Поэтому ее надо обрезать, для этого воспользоваться токарной мастерской.

• Замену кулисы надо проводить в гараже со смотровой ямы.
• Снять пластмассовый тоннель с салона автомашины.
• Так же удалить пыльник.
• Снять старую кулису, открутить все крепления из-под днища машины.
• Установить новую кулису, провести ее регулировку.

Почему рекомендуется устанавливать кардан от новой «Калины»? На моделях ВАЗ-2110 устанавливаются карданы кулисы из менее устойчивого материала, поэтому они быстро выходят из строя. Это вызывает преждевременный люфт в кулисе, что обычно сказывается на качестве включения скоростей во время движения автомашины. После покупки новой кулисы провести следует визуальное сравнение старого кардана и купленного. Сравнение будет полностью в пользу нового приобретения. Кардан «Калины выполнен из качественнее изготовленного материала, он намного износоустойчивый.

Кулисы коробки передач на ваз 2110

После установки новой кулисы может появиться дребезжание рычага. Так как эта кулиса исключает полностью люфт, то есть вибрация передается полностью на рычаг.

Исправление дребезжания рычага

• Для этого производится установка новой шаровой опоры рычага, установка ремонтного комплекта.
• Замену шаровой опоры необходимо проводить со смотровой ямы, так как ее легче менять именно из-под днища автомобиля.
• Установить фиксирующую пружину к рычагу скоростей.

Она будет гасить вибрацию, удерживая рычаг в нужном положении. Это не скажется на применении дополнительных усилий при включении скоростей. Чтобы избавиться от дребезжания рычага можно установить дополнительные пластиковые шайбы на ось коробки передач. Для этого потребуется:

• материал — пластмасса (обычная крышка для банок);
• рожковый ключ №10, №13;
• ножницы;
• крестообразная отвертка;
• плоский надфиль, можно использовать мелкий плоский напильник.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Перечень инструментов, необходимых для демонтажа:

• Набор гаечных ключей;
• Набор торцевых головок с удлинителем;
• Плоская и фигурная отвёртки;
• Пассатижи;
• Монтировка;
• Домкрат;
• Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

1. Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.

2. Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
3. Обесточиваем автомобиль, сняв клемму с аккумулятора
4. Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
5. Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
6. Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
7. Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
8. Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
9. Отсоединить от шарнира тягу привода переключения передач
10. Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.

11. Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.

12. Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.

13. После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.

14. Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.

15. Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.

16. Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми

Во время сборки коробки особое внимание уделите герметизации картера и замене сальников

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Коробка передач 2110, устройство, принцип работы

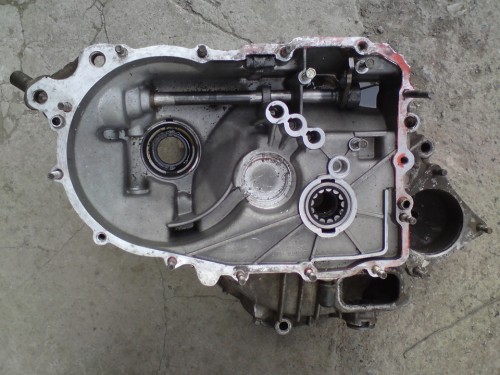

Корпус МКПП состоит из трех элементов (картер сцепления, картер КПП и задняя крышка картера КПП) и сформирован из сплава алюминия. Между элементами нанесена бензомаслостойкая прокладка-герметик. Гнездо картера оборудовано специальным магнитом, где собирается металлический остаток износа. Первичный вал являет собой блок, который имеет ведущие шестерни, постоянно сцепленные с ведомыми.

Полый вторичный вал оборудован съемной ведущей шестерней основной передачи. На данном валу располагаются ведомые шестерни передних передач и соответствующие синхронизаторы. На валах вмонтированы передние роликовые подшипники, а также задние шариковые. Под передним подшипником на вторичном валу располагается маслосборник, который предназначен направлять поток масла к ведомым шестерням внутрь вала.

Дифференциал является двухсателлитным. На фланце его коробки прикреплена ведомая шестерня основной передачи. Конструкция привода управления МКПП состоит из рычага ПП, тяги, шаровой опоры, штока ПП, а также систем выбора и переключения скоростей. Винты, при помощи которых производится крепление шарнира и рычага, имеют разную длину, покрытие и момент затяжки.

В случае осевого перемещения силового аппарата при езде транспорта возможно самопроизвольное выключение передач. Во избежание подобных ситуаций привод управления КПП ВАЗ 2110 оборудован реактивной тягой. Один ее конец связан с силовым аппаратом, а к другому крепится обойма шаровой опоры рычага ПП.

Все элементы КПП ВАЗ 2110 в процессе работы должны смазываться, поэтому в нее заливают трансмиссионную жидкость, уровень которой контролируется при помощи щупа и должен все время находится в пределах минимума и максимума.

Типичные неисправности коробки передач

Коробка передач ВАЗ 2110 ломается относительно редко, это один из самых надежных агрегатов автомобиля. Если своевременно выполнять регламентные работы, покупать масло для КПП ВАЗ 2110 у проверенного поставщика, машина не подведет своего владельца. При нарушении регламентов, при эксплуатации в экстремальных режимах могут проявляться определенные проблемы.

Возможные поломки КПП, причины их возникновения и ремонт.

Тип неисправности.	Причина неисправности.	Ремонт.
Посторонние звуки на ходу.	Причиной постороннего шума может быть износ шестерен, подшипников, блокирующего кольца синхронизатора.	Надо проверить уровень масла. Если он ниже минимального, немедленно залить масло в коробку до максимального уровня. Ремонт предусматривает замену вышедших из строя деталей. Уточняющая диагностика требует разборки агрегата и визуальной дефектовки деталей, если не требуется замена подушки КПП.
Утечка смазывающей жидкости.	Трансмиссионное масло для ВАЗ 2110 может вытекать из изношенных шарниров равных угловых скоростей и небрежно укрепленной крышки коробки. Масло из КПП может утекать через сальники первичного вала, из-за износа штока механизма выбора передачи. Причиной утечки жидкости из коробки может быть износ сальников.	Ремонт состоит в замене сальников и других изношенных элементов. В процессе работы необходимо подтянуть болты и гайки, плотно завернуть пробку сливного отверстия. Уточняющая диагностика и ремонт требуют разборки агрегата.
Самопроизвольное отключение передачи (чаще первой и второй).	Причиной отключения нередко служат значительные колебания двигателя в результате износа резиновых элементов задних опор. Передачи часто включаются не до конца из-за недостаточно точной регулировки приводов. Часто причина заключается в износе синхронизаторов. Если передачу выбивает в случае наезда на кочку, это свидетельствует о выходе из строя сцепления.	Ремонт состоит в регулировке агрегата или замене изношенных или поврежденных деталей.

Последний пункт списка отличается от предыдущих тем, что устранение неисправности может не требовать разборки коробки.

Подготовка к регулировке кулисы

На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.

Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:

1. Машину требуется поставить на яму.
2. Ручной тормоз нужно затянуть до упора.
3. В обязательном порядке требуется установить противооткатные упоры.

Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником. Сам процесс может происходить несколькими способами.

Первый способ регулировки

Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.

Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости. В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положении. После этого хомут затягивается, и проверяется работа всего механизма.

Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении . Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении. Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.

Второй способ регулировки

Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).

Этим способом пользуются в том случае, если первый не привёл к нужным результатам. При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:

1. Рычаг КПП переключается на первую скорость.
2. Хомут кулисы полностью ослабляется.
3. Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.
4. Хомут кулисы затягивается.

Особенности механических приборов

Демонтаж или снятие устройства — первый шаг для тех, кто решил самостоятельно выполнить ремонт КПП. Желательно иметь помощника рядом, так будет гораздо легче.

Сначала с автомобиля снимается АКБ, потом переходят к стартеру. Замена кулисы своими силами проводится так же, есть лишь небольшие отличия. Примерно таких же действий требует ремонт вторичного вала. От вилки обязательно отключают трос, отвечающий за сцепление. На устройстве есть специальный кронштейн, из которого деталь и вытаскивается.

Любой справочник по ремонту КПП в домашних условиях расскажет об этом.

Ремонт кулисы КПП без этого тоже не обходится. Сначала надо сжать нужное количество зажимов пружинного типа, после этого демонтируется часть с колодкой. Есть несколько болтов, отвечающих за соединение между реактивной тягой и коробкой. Их нужно отвернуть, используя ключ с соответствующими параметрами. Как и когда осуществляется ремонт карданчика кулисы КПП указано в руководстве по эксплуатации ВАЗ 2110.

Кулиса коробки переключения передач ВАЗ 2110.

На следующем этапе капитальный ремонт требует снятия колёсных приводов. Главное чтобы там осталась заглушка. От кулака отворачивается конструкция шаровой опоры, которая располагается с левой стороны.

Ремонт ручки КПП проводится отдельно, если есть такая необходимость. Инструкцию легко найти.

Шаровые опоры можно оставлять на своих местах, но при отворачивании работа идёт быстрее и проще. Двигатель, со своей стороны, снабжён всего одним креплением. Потому ремонт рычага и другие подобные процессы требуют всего лишь в данный момент отвернуть одну гайку. Иногда необходимо со шпильки снимать шланг, ответственный за впрыск. Руководство по ремонту говорит о том, что максимально назад сдвигается сама коробка.

Советы и нюансы обратной сборки КПП ВАЗ 2110

Наверняка, прочитав статью, многие из вас убедились, что для ВАЗ 2110 ремонт своими руками КПП не такая уж и непосильная задача для автомобилиста-любителя. Едва ли у вас возникнут нерешаемые трудности, ознакомьтесь вы внимательно с вышеупомянутыми рекомендациями и фото устройства КПП. Регулярно следите за состоянием коробки передач, предупреждая ее непредвиденные отказы либо проблемы на дороге. Не доводите свое авто до такого состояние как на видео.

При обратной сборке не забывайте про обязательную смазку всех спряженных поверхностей. Хорошо очистите соприкасающиеся детали корпуса от старого герметика и рабочих элементов от старой смазки. Также стоит помнить про момент затяжки болтов.

↑ Управление коробкой передач

Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.

Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.

На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

В корпусе механизма выбора передач имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.
