Затяжка головки блока цилиндров

В каких случаях приходится снимать головку блока двигателя

По многим причинам приходится разбирать газораспределительный механизм и головку в целом. Это не мелкотекущий ремонт, как замена предохранителя омывателя. Такой ремонт серьезный, который влияет на всю работу двигателя. Такими причинами могут быть:

1. Нарушена целостность прокладки между БЦ и ГБЦ. Это самая частая причина. Прокладка прогорает в результате перегрева двигателя авто.
2. Микротрещины в блоке цилиндров или головке БЦ. Это становится понятным, если куда-то уходит, например, охлаждающая жидкость, когда снаружи не видно никаких потеков, а жидкость уменьшается, то, значит либо прогорела прокладка, либо треснула головка мотора.
3. Во время проведения ремонта деталей газораспределительного механизма и проведения капитального ремонта ДВС, например, замена маслосъемных колец и поршней, шатунов, пальцев, клапанов, гильзовка цилиндров и т.д.
4. Также, стало популярным среди любителей новшества, снимать ГБЦ даже, если нет никаких поломок. Снимают для того, чтобы усовершенствовать и доработать, в общем, делают тюнинг.

Гнет ли клапана в моторе при проблемах с ГРМ?

Эта модель агрегата оснащается цепью, и многие автомобилисты считают данную систему неубиваемой. Но проблема в том, что перескок цепи станет серьезной неприятностью. При снятии клапанной крышки после такой проблемы вы удивитесь, насколько разрушена система ГБЦ. На высоких оборотах не просто загибает клапана, а разрушает всю головку без шанса восстановления.

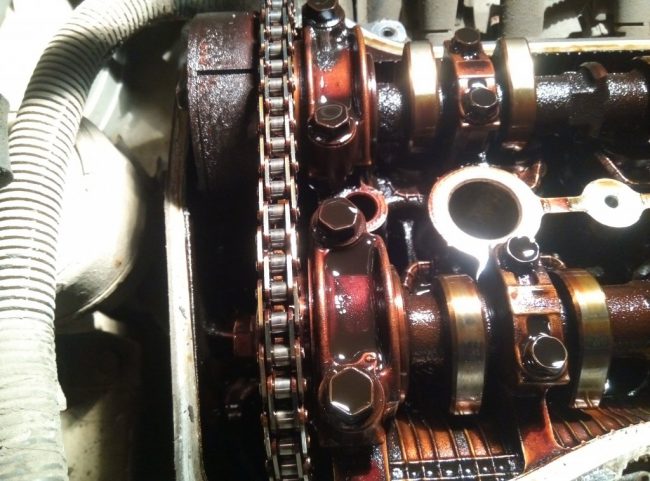

Цепь 1az-fe

Еще одна проблема – такие моторы не слишком долго ходят после ремонта. Само восстановление непростое, так как специфические размеры под ключ и необычные заводские требования зажатия деталей создают проблемы. Чего стоит только момент затяжки шатунов, который должен точно соответствовать заводскому мануалу. Также непрост подбор поршней, особенно, если нужны ремонтные размеры. Если речь идет о капиталке, часто проще найти контрактный мотор.

Порядок выполнения работ

До того, как осуществить затяжку, придется добраться до головки блока. Сделать это удастся не ранее, чем после разбора доброй половины мотора.

Сначала разомкните колодки, коммутирующие провода, ведущие к датчикам температуры тосола и контролирующего уровень масла. Покончив с этим, слейте охлаждающую жидкость

На данном важном моменте необходимо остановиться отдельно. Будьте внимательны – упомянутый выше состав довольно токсичен, потому лучше работать в перчатках

Для сбора ОЖ приготовьте тару объемом не менее 9 литров.

Далее:

• снимите термостат, а за ним и воздушный фильтр;
• отключите от коллектора выхлопную трубу;
• с распределительного вала ВАЗ уберите защитный корпус, а также ремень;
• от карбюратора надлежит отделить приводные тросы дроссельных заслонок;
• снимите все кабели, ведущие к ГБЦ, а также трубки, шланги и пр. (обязательно ослабьте фиксирующие их хомуты, иначе сдвинуть в сторону не получится).

Теперь вы получили прямой доступ к головке. Отвинтите все удерживающие ее болты, и, воспользовавшись помощью напарника, демонтируйте ГБЦ. После этого оторвите старую прокладку.

Заднюю поверхность блока 8-клапанного мотора ВАЗ осторожно очистите от грязи и прилипших фрагментов материала уплотнительного элемента. Отшлифуйте ее мелким наждаком – должна остаться совершенно ровная, матовая основа

Попутно проверьте все клапаны и сальники.

Непременно уберите из отверстий для болтов попавшее туда масло и мусор. Смазка способствует снижению силы трения, что в данном случае чревато множеством неприятностей, а посторонние фрагменты не дадут обеспечить надежное крепление.

Остается поставить новую прокладку и произвести обратный монтаж ГБЦ ВАЗ-2114. Вот здесь и наступает время рассказать о том, каков требуется момент затяжки.

Затягивание резьбовых соединений без использования динамо-ключа

Нередко автовладельцы задаются вопросом о том, как затянуть болты ГБЦ, не прибегая к использованию динамометрического ключа. Сделать это можно, причём данный способ весьма действенный на практике. Для его осуществления понадобятся:

1. Двусторонний накидной либо рожково-накидной ключ. Как вариант — можно прибегнуть к сгибающимся отвёрткам, с одной стороны которых имеется отверстие или полость;
2. Безмен (пружинные весы) с пределом в 20 килограмм.

После сбора необходимых инструментов необходимо высчитать момент затяжки — усилие, которое прикладывается к метровому рычагу. Если требуется затяжка гайки с моментом 2 кгс*м, то усилие будет равно 8 кг. После проведения всех расчётов на крепёж устанавливается ключ, к другому концу которого крепятся весы. Кольцо безмена тянется до тех пор, пока на шкале не отобразится необходимая величина момента.

Метод затяжки резьбовых соединений без динамометрического ключа очень прост и спасает в тех ситуациях, когда такого прибора нет под рукой или его приобретение слишком накладно.

Затяжка болтов ГБЦ без использования динамометрического ключа видео:

Моменты затяжки свечей NGK, DENSO. — DRIVE2

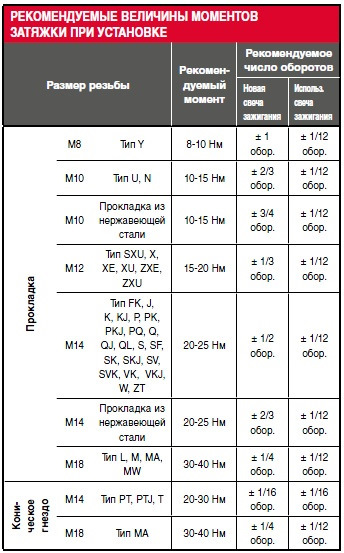

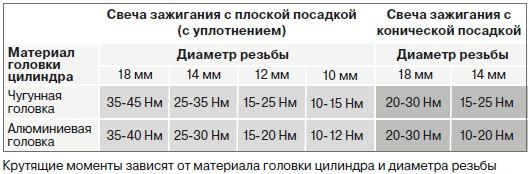

Моменты затяжки свечей зажигания NGKКрутящие моментыДля компетентного монтажа свечи зажигания требуется динамометрический ключ. Поскольку даже для cпециалистов почти невозможно оценить момент затяжки.

Это связано с тем, что крутящий момент состоит из двух величин, умножаемых друг на друга: силы, воздействующей на соответствующий центр вращения и длины рукоятки. Большинство поломок свечей зажигания происходит из-за неправильного момента затяжки.

Если он будет слишком низким, возникнут потери компрессии и перегрев. Из-за вибрации может также сломаться изолятор или средний электрод. Если крутящий момент будет слишком высоким, свеча зажигания может оторваться. Также может расшириться или деформироваться корпус.

Нарушаются зоны тепло отведения, что чревато перегревом и оплавлением электродов, вплоть до поломки двигателя.

NGK

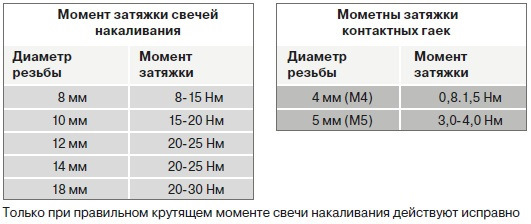

Моменты затяжки свечей накаливания NGKПравильный крутящий моментДля надлежащего монтажа свечи накаливания рекомендуется использовать динамометрический ключ. Поскольку даже для специалистов почти невозможно оценить момент затяжки. Это связано с тем, что крутящий момент состоит из двух величин, умножаемых друг на друга: силы, воздействующей на соответствующий центр вращения и длины рукоятки. Если свеча накаливания устанавливается посредством неправильного крутящего момента, это может привести к потере компрессии. Из-за вибрации в керамических свечах накаливания может лопнуть керамика. Применение слишком высокого момента затяжки может повлечь за собой сужение кольцевогозазора между металлическим корпусом и калильной трубкой. В этом случае свеча накаливания перегревается и выходит из строя.

NGK

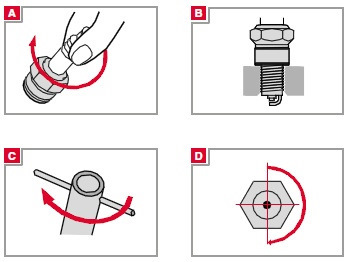

Моменты затяжки свечей зажигания DensoРекомендуемые момент и угол затяжки для свечей DENSO.1. Используйте гаечный ключ, соответствующий шестигранникусвечи, и будьте осторожны, чтобы не повредить изолятор.2. При замене свечей следите за тем, чтобы масло и прочиезагрязнения на наружной части свечи не попали внутрьдвигателя.3. При установке свечей очистите сторону фланца двигателяи устанавливайте свечи зажигания, убедившись в наличиипрокладки на ее фланце.4. Убедитесь в том, что свечи зажигания расположенывертикально, и затяните их усилием руки то тех пор, пока ихболее завернуть нельзя (A+B).5. Затем используйте свечной ключ для точной затяжки донужного момента или угла поворота, указанного в таблицениже (C+D).

Если нити резьбы покрыты густой смазкой, то затяжка до рекомендуемого момента приведет к излишней затяжке; это связано с вытеканием смазки. Не используйте смазку для резьбы. Затяжка моментами и углами, превосходящими те, которые показаны справа, может приводить к повреждению двигателя и в дальнейшем к тому, что свеча зажигания может вырваться из резьбы.

Denso

Denso

1NZ-FE, 2NZ-FE

Снимите крышки коренных подшипников и проверьте радиальные масляные зазоры,

а) Равномерно ослабьте и отверните болты крышек коренных подшипников за несколько проходов в показанной на рисунке последовательности.

б) Покачивая вывернутые болты в отверстиях крышек коренных подшипников, снимите крышки вместе с нижними вкладышами и нижними упорными полукольцами (последние установлены только в зоне коренного подшипника №3).

Примечание: — Держите крышки коренных подшипников вместе с нижними вкладышами. — Расположите крышки коренных подшипников и упорные полукольца в порядке сборки.

в) Поднимите коленчатый вал. Примечание: оставьте верхние вкладыши подшипников и верхние упорные полукольца в блоке цилиндров.

г) Очистите каждую коренную шейку и вкладыши

д) Проверьте поверхность каждой коренной шейки и вкладышей на наличие точечной коррозии и царапин.

Если шейка или вкладыш повреждены, замените вкладыши. При необходимости перешлифуйте или замените коленчатый вал.

е) Уложите коленчатый вал в блок цилиндров

ж) Положите пластиковый калибр для измерения зазоров в подшипниках скольжения на каждую коренную шейку.

з) Установите крышки коренных подшипников и затяните болты в указанной на рисунке последовательности. Момент затяжки: 1 этап 22 Нм ; 2 этап довернуть на 90°

Примечание: не вращайте коленчатый вал.

и) Снимите крышки коренных подшипников.

к) Измерьте максимальную ширину сплющенной калибровочной проволоки, определив по ней величину радиального зазора.

Зазор коренного подшипника: — номинальный 0,010 — 0,023 мм — максимальный 0,070 мм

Если зазор больше максимального, замените подшипники. Если необходимо, перешлифуйте или замените коленчатый вал.

Примечание: при замене вкладышей номинального размера необходимо использовать вкладыш той же размерной группы, что и размерная группа постели коренного подшипника блока цилиндров.

Если номер размерной группы вкладыша невозможно определить, выберите нужную размерную группу вкладышей по таблице путем складывания числа размерной группы постели под вкладыш блока цилиндров с числом размерной группы соответствующей шейки коленчатого вала.

Существуют четыре стандартные размерные группы вкладышей, обозначенные : «1», «2», «3» и «4».

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

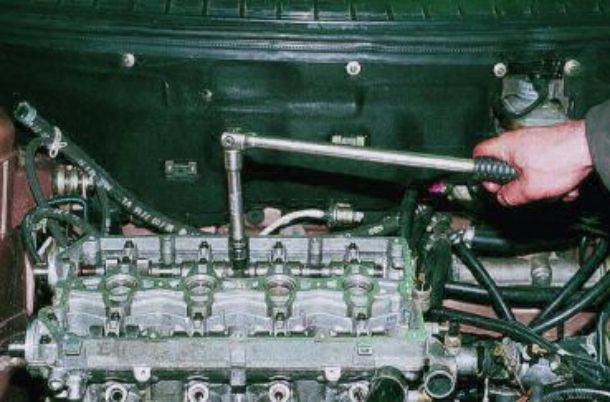

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

• Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
• Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
• Вращайте держатель, следите за показателями;
• Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
• Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

• Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
• Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
• Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
• Перед работой убедитесь, что держатели находятся в исправном состоянии.

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Круг затяжки	Ваши действия
Первый круг	Динамометрическим ключом затягиваются все болты согласно схеме с прикладываемым моментом до 2,0 кг/см м
Второй круг	Затяжка по второму кругу выполняется даже по схеме, но момент применяется уже до 8 кг/см м
Третий круг	Каждый болт на третьем круге установки нужно докрутить на 90 градусов
Четвертый круг	Четвертый и завершающий круг затяжки болтов головки блока цилиндров требует повторного закручивания крепежей еще на 90 градусов

Прежде чем следовать инструкции и схеме, убедитесь, что ваши болты соответствуют требованиям. В противном случае даже самая правильная, строго соблюдаемая затяжка не даст никакого результата.

Прокладка головки блока цилиндров на ВАЗ 2109 — достаточно надежный элемент, но ему свойственно терять свои эксплуатационные качества. Для ее замены приходится выполнять далеко не самые простые операции, но игнорировать нарушение целостности прокладки ни в коем случае нельзя. Иначе последствия обернутся дорогостоящим ремонтом, а порой и полной заменой двигателя.

ГБЦ (голова блока цилиндров) — является важнейшей составляющей в системе двигателя автомобиля. Процесс затяжки болтов ГБЦ, будет по силам автолюбителю, обладающему определенными умениями. Для работы, нам потребуется специальный инструмент и уверенность в себе. Предоставленная инструкция, поможет справиться с задачей и избежать типичных ошибок.

Для начала определим, в каких случаях необходимо произвести затяжку болтов.

Большинство современных автомобилей, не требуют затяжки болтов ГБЦ. На более ранних моделях автомобиля (например ВАЗ 2109), требуется своевременно произвести затяжку болтов, для успешного прохождения технического осмотра.

Как правило, скопление влаги в местах соприкосновения блока с цилиндрами, свидетельствует о необходимости затяжки болтов. Причиной появления влаги в указанных местах, может является утечка смазывающей жидкости. Существует несколько, наиболее популярных причин протяжки болтов, среди которых:

• Нарушение структуры головы блоков. К таким последствиям, чаще всего, приводит перегрев двигателя.
• Нарушение герметичности прокладки ГБЦ. Данный факт, так же, говорит о необходимости затяжки болтов. Момент затяжки, рекомендуется регулировать после прохождения определенного километража и в обязательном порядке, после ремонта головы цилиндров.

Регулировка момента затяжки болтов

Для того чтобы выполнить все правильно и избежать ошибок нужно строго придерживаться определенных правил и соблюдать порядок выполнения.

Динамометрический ключ

Сначала, при помощи динамометрического ключа, ставим держатель в нулевое положение. Это означает, что данные устройства, равны моменту исходной позиции. Затем, нужно посмотреть на показатель прибора при старте крепежа. Вращая держатель, следим за показателями. Если момент не изменился, то это означает, что крепеж может поддаваться растяжению и это нормально, так и должно быть. Если момент быстро возрос, необходимо достичь движения болта. Этот говорит о малом растяжении держателя. Значит, нужна стабилизация.

Во время работы автомобиля, болты, которыми закреплена цилиндров, все время испытывают различные воздействия. Постоянно происходит их нагрев и остывание, что со временем приводит к разрушению структуры крепежей.

Для всех силовых агрегатов имеются конкретные правила, которых необходимо придерживаться при работе:

1. Строго следуйте тем данным, которые указаны в практическом руководстве к ВАЗ 2109.
2. Регулировка проводится только динамометрическим ключом. Применение иного приспособления не позволит выполнить правильно эту работу.
3. Используйте, лишь исправные болты.
4. Начиная работать, обязательно проверьте, в каком состоянии находятся держатели.
5. Строго придерживайтесь показателей момента затяжки, рекомендованных изготовителем.

Наиважнейшие данные касающиеся регулировки, есть в аннотации к каждому конкретному авто. Вследствие этого, надо внимательно изучить и придерживаться того, что в нем написано. Во время эксплуатации транспортного средства, нужно строго соблюдать все требования производителя и систематически диагностировать авто. Правильная и отлаженная работа силового агрегата ВАЗ 2109, предотвращает надобность в регулировании держателей головки блоков цилиндров.

Так как, головка непростой узел, то необходимо проводить ремонтные работы лишь при абсолютной уверенности в своих действиях. Строго соблюдая порядок выполнения работ. В случае обнаружения отклонения в работе мотора, немедленно проведите его диагностику. Это позволит избежать более дорогостоящих ремонтных работ.

Схема затяжки

Схема затяжки ГБЦ такая же, как и на традиционных моделях и начинать нужно с центра. Проходит в четыре приёма.

Схема по которой должна проходить протяжка ВАЗ 2109

• затяжка моментом 2,0 кгс/м
• затяжка моментом 7,5 — 8,5 кгс/м
• доворачиваем на 90 градусов.
• повторно доворачиваем на 90 градусов.

Чтобы было понятней опишем подробней этой процесс:

1. С помощью динамометрического ключа затягиваем болты в указанной на рисунке последовательности до 2,0 кг/см.
2. Потом проходимся по второму кругу и дотягиваем до 8 кгс*м.
3. Далее докручиваем на 90 градусов.
4. Проходим по второму кругу, докручивая еще на 90 градусов.

Правильная подтяжка

В ином случае он меняется. Длина меряется вместе с шайбой. Не пытайтесь заменить динамометрический ключ иным приспособлением иначе, последствия могут быть непредсказуемыми.

 Загрузка …

Динамометрический ключ и его виды

Для обеспечения необходимой силы затяжки используют динамометрические ключи. Эти приспособления рассчитаны на предельные нагрузки, поэтому не стоит переживать о возможности выхода из строя ключа.

Основной характеристикой динамометрических ключей является их способность передавать максимально точный момент силы к метизам. Бывают разные типы устройств:

• стрелочный;
• предельный;
• цифровой.

Первый вариант можно назвать самым простым приспособлением. Стрелочный ключ работает за счет изгиба рычага, на котором установлена специальная шкала измерения момента. Преимуществом такого устройства является низкая цена и возможность затяжки в обе стороны, так как шкала рассчитана на двустороннее измерение.

Второй вариант – предельный ключ – характеризуется наличием пружинного механизма. Конструкция устроена таким образом, что на ключе можно выставить оптимальный крутящий момент и эффективно передать его на метиз. Также присутствует храповой механизм. При необходимом значении трещотка блокируется, и усилие ограничивается достигнутым моментом.

Третий вариант стоит дороже всех остальных, однако, демонстрирует отличные измерительные характеристики. Электронная составляющая позволяет достичь минимальной погрешности в процессе затяжки.

Можно выделить еще несколько достоинств:

• отображение крутящего момента на небольшом дисплее;
• световое обозначение;
• измерение крутящего момента у предварительно монтированного метиза;
• не нужна регулировка;
• удобная эксплуатация за счет трещотки;
• память для сохранения данных о моменте.

Снятие ГБЦ Камаз

Снятие  гбц начинается стого что необходимо снизить уровень охлаждающей жидкости в системе. Для этого достаточно слить 10- 15 литов жидкости. Затем откручиваются  коллектора впускной, водяной выпускной.

Выпускной коллектор

Выпускной коллектор на двигателе евро прикручен непосредственно к головкам через прокладки. Трудность его снятия заключается в том что иногда не удаётся  открутить болты. Для этого необходимо применять усилие. А сами болты легко обламываются. Если резьба прикипела. И понять когда болт начинает ломаться очень тяжело. Поэтому  необходимо при возникновении усилия постоянно проверять, что болт откручивается а не заламывается. При откручивании  и возникновении усилия провернуть болт в обратную сторону. Это делать необходимо постоянно потому что болты обламываются практически не заметно. Впускной коллектор полностью снимать не нужно достаточно того что он отойдет немного от головок. Потом просто необходимо будет подставить прокладки между ним и головками

Водяной и впускной коллектора

Прежде чем снимать водяной и впускной коллектор необходимо открутить трубки высокого давления от ТНВД и форсунок. Трубки потом следует устанавливать на свои места . Путать их не желательно потов очень тяжело будет их подобрать по местам где они стояли. Лучше всего их положить в отдельное место по порядку. Сложность снятия коллекторов заключается в неудобстве раскручивания крепёжных болтов. Проще снять компрессор. Он не очень сложно устанавливается а заодно поменять на нем уплотнительные резинки. Но если очень постараться, то компрессор можно и не трогать.

После того как коллектора удалены  откручиваются  клапанные крышки. Снимать их желательно. Потому что прежде чем вытаскивать головки требуется вынуть штанги толкателей. Если снимать головки со штангами, они могут упасть внутрь двигателя и достать будет тяжело. Сняв клапанные крышки следует раскрутить крепление коромысел. Они прикручены двумя гайками на шпильках. Предварительно необходимо разогнуть концы стопорной пластины. Коромысла снимаются со шпилек и вынимаются штанги толкателей клапанов.

Болты головки блока цилиндров

Болты крепления головки блока цилиндров необходимо раскручивать поочередно согласно схемы затяжки ГБЦ. Поэтапно в несколько приёмом. Если сразу ослабить один из болтов то это может вызвать перепад натяжения болтов такт остальные будут находиться в напряжение. Это может привести в дальнейшем к обрыву головки крепежного болта. На камазах это болезнь. Незначительный перекос приводит к обрыву болта. Поэтому и нужно раскручивать болты в несколько приёмов. Собственно говоря  также как их затягивали. После того как болты раскручены головки можно снимать.

Как использовать динамометрический ключ

Чтобы получить правильный момент затяжки, необходимо понимать, как пользоваться столь специфичным инструментом, как динамометрический ключ.

Перед началом работы на нем необходимо выставить нулевую отметку. После этого инструмент надевают на болт (или гайку) и начинают медленно вращать, отслеживая динамику по шкале. Когда усилие доходит до требуемого момента, ключ снимают.

Иногда случается, что инструмент поначалу ничего не показывает. В этом случае продолжайте вращение. Дело в том, что со временем происходит растяжение его внутренних механизмов, но это практически не отображается на точности определения момента затяжки.

Как затянуть болты ГБЦ без динамометрического ключа

Цена на профессиональный инструмент, приемлемой точности доходит до 200$, что не по карману простому обывателю. Однако физика дает пользователям право на самостоятельное изготовление «подобия» данного инструмента за умеренную плату.Для этого понадобится:

• стандартный ключ;
• рычаг (труба или другой предмет);
• рулетка или линейка;
• стандартные весы (кантер).

Чтобы затянуть болты без динамометрического ключа, необходимо вспомнить немного физики. Момент затяжки является приложенным усилием к метровому рычагу (кгс.м). Следовательно, требуется замерить длину ключа и разделить 1 на получившееся число. Далее результат умножается на момент затяжки и ответом будет необходимый показатель на весах.

• гайка с требуемым усилием 3 кгс*м;
• рожковый ключ длиной 25 см;
• весы с показателем до 20 кг.

Итого:

• 1/0,25=4;
• 4*3 = 12.

Таким образом, если к ключу присоединить весы, тянуть за крючок требуется с силой 12 кг. Если необходимо закрутить болт с маркировкой в Ньютонах, при помощи стандартного соотношения вычисляется усилие и здесь.

с каким усилием затягивать болтов головки блока цилиндров и как правильно затянуть, порядок и схема протяжки с фото и видео

В ходе ремонта или обслуживания двигателя часто приходится снимать головку двигателя. При ее обратной установке необходимо соблюдать определенную последовательность установки болтов и соблюдать правильный момент затяжки ГБЦ ВАЗ 2112.

Когда необходимо делать затяжку?

Одной из частых причин проведения затяжки болтов крепления головки блока цилиндров (ГБЦ) на ВАЗ 2112 является течь масла между головкой, прокладкой и блоком цилиндров. Приметой течи масла в стыке деталей служит появление белесой эмульсии (смеси охлаждающей жидкости и масла) на стержне щупа или возникновение радужных пятен масла в жидкости, находящейся в компенсационном бачке. Второй причиной проведения работы является установка снятой для ремонта или обслуживания головки.

Как правильно затягивать ГБЦ?

Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками. По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила. Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.

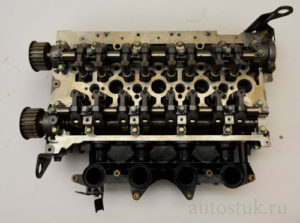

Фото ниже демонстрируют визуальную разницу между моторами.

Правила затяжки

При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми

Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.

При затяжке необходимо строго соблюдать порядок обжатия болтов, поскольку эта процедура обеспечивает равномерное прилегание деталей по всей поверхности. Вторым непременным условием является соблюдение степени усилия при затяжке, поскольку излишняя сила при этом деформирует прокладку и головку и может вызвать разрушение болта или резьбы.

В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.

Необходимые инструменты

Список инструментов и материалов для установки головки на место будет небольшим:

• головка с размером 10 мм и вороток для наживления болтов;
• динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
• ветошь для протирки поверхностей;
• новая прокладка между ГБЦ и блоком;
• новые болты, необходимые для монтажа головки.

Пошаговая инструкция

При установке головки следует придерживаться последовательности шагов:

1. Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
2. Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
3. Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
4. Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
5. Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
6. Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
7. Протянуть болты в той же последовательности доворотом на 90 град.
8. Повторить протяжку по аналогии с предыдущим шагом.

При размещении головки блока на более простой двигатель последовательность несколько иная:

1. Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
2. Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
3. По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
4. Доворот болтов на 90 градусов в той же последовательности.
5. Повторный доворот еще на 90 градусов.

Как затянуть болты ГБЦ без динамометрического ключа

Цена на профессиональный инструмент, приемлемой точности доходит до 200$, что не по карману простому обывателю. Однако физика дает пользователям право на самостоятельное изготовление «подобия» данного инструмента за умеренную плату.

Для этого понадобится:

• стандартный ключ;
• рычаг (труба или другой предмет);
• рулетка или линейка;
• стандартные весы (кантер).

Чтобы затянуть болты без динамометрического ключа, необходимо вспомнить немного физики. Момент затяжки является приложенным усилием к метровому рычагу (кгс.м). Следовательно, требуется замерить длину ключа и разделить 1 на получившееся число. Далее результат умножается на момент затяжки и ответом будет необходимый показатель на весах.

Для примера можно смоделировать ситуацию:

• гайка с требуемым усилием 3 кгс*м;
• рожковый ключ длиной 25 см;
• весы с показателем до 20 кг.

Итого:

• 1/0,25=4;
• 4*3 = 12.

Таким образом, если к ключу присоединить весы, тянуть за крючок требуется с силой 12 кг. Если необходимо закрутить болт с маркировкой в Ньютонах, при помощи стандартного соотношения вычисляется усилие и здесь.
