Ремонт отопителя печки ваз 2110, пошаговая инструкция своими руками

Работы по замене вентилятора в салоне

Замена моторчика печки ваз 2110

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется.
После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову.
Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов.
С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами.
Отопительные шланги отсоединяются

На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола.
Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал.
Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
После этих действий снимают передний корпус с кожухом печки

Эти элементы зафиксированы скобами и винтами
Стоит обратить внимание, что на кожухе расположен двигатель и моторчик.
Защелки убираются, и двигатель с моторчиком извлекаются.

Рекомендации по замене моторчика

Замена моторчика печки ваз 2110

Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку.Лучше купить новый электродвигатель.

Примечание!Демонтаж крыльчатки двигателя также не рекомендуется проводить своими силами, поскольку при её установке на своё место нарушится балансировка, которая играет важную роль. Естественно, электродвигатель будет функционировать, но не ровно, что может повлечь за собой разбиение подшипников, появления шума при включении печки.

Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя.Итак:

• Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов.После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
• Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.

Примечание! Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола

После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.

Примечание! Под этой накладкой размещаются воздуховоды для обогрева ног, которые прикрепляются к кузову при помощи винтов и защёлок.

• Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
• Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок.Также можно замазать герметиком места крепления шлангов с радиатором.
• Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
• На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.

Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.

Ремонтные работы можно провести своими руками, но при условии соблюдения четкой инструкции. Это поможет неплохо сэкономить, ведь цена на услуги подобного рода в автосервисах не дешевая.

Печка выпускает холодный воздух

Первое, что необходимо сделать – это определить причину поломки. Это поможет найти пути ее решения. Но их достаточно много, поэтому давайте разберем самые популярные.

Одна из часто встречающихся причин заключается в том, что из устройства выходит только холодный воздух. Это первый признак того, что печка работает неправильно. Причина кроется в том, что поломался температурный датчик салона – он отвечает за то, какие условия в салоне, отвечают ли они тем, которые задал водитель. Если же он выходит из строя, то его показания неправильные. Таким образом, печка получает информацию о том, что в салоне жарко. Поэтому будет производить холодный воздух, чтобы сделать условия более комфортными.

Устранить данную поломку просто. Необходимо выполнить несколько действий. Для начала снять плафон путем его раскручивания. Потом установить новый датчик и проверить его на исправность.

Также причиной того, что из печки выходит холодный воздух, может стать поломка моторедуктора. Чтобы ее определить, необходимо сначала проверить на исправность температурный датчик. Если с последним все в порядке, то явно проблема кроется в моторедукторе. Стоит отметить, что данную деталь, как и предыдущую, отремонтировать невозможно. Единственным путем решения проблемы является замена на новую.

Данный процесс немного сложнее. Заключается он в проведении следующих действий. Сначала снимаются дворники. Потом необходимо открутить болты, которые отвечают за крепление жабо, и убрать его, чтобы не мешал. Таким образом, буден получен доступ к элементу, который вышел из строя.

Потом необходимо снять сам моторедуктор. Для этого выкручивается его крепление. Поможет в этом крестообразная отвертка. Далее следует аккуратно отсоединить все провода. Делать это стоит максимально аккуратно, чтобы ничего не повредить. Только так вы сможете полностью демонтировать поломанную деталь. По такому же принципу, но наоборот, установите новый элемент. При этом следите за тем, чтобы срез детали четко попал в заслонку.

Замена вентилятора

Если проблема всё-таки заключается в самом вентиляторе, то его лучше всего будет заменить на новый. Ремонт вентилятора печки, конечно, может быть выполнен, но это может быть, например, замена щёток. Выполнять более глобальный ремонт просто не имеет смысла, поскольку на длительную службу такой детали надеяться не приходится. Замена вентилятора печки ВАЗ-2110 требует выбора новой детали. Здесь есть два варианта: найти деталь старого образца или купить новую запчасть. Второй вариант более приемлем и доступен.

Вентилятор печки ВАЗ

Процесс замены не так сложен, как может показаться. Достаточно уметь работать со стандартными инструментами, располагать свободным временем и иметь желание поковыряться в родной машинке. Чтобы поменять неисправный вентилятор, необходимо следовать следующему плану работ:

1. Открываем капот и снимаем аккумуляторную минусовую клемму.
2. Снимаем стеклоочистители путём поддевания и демонтажа резиновых колпачков. При помощи ключа на 10 откручиваем гайки и снимаем щётки.
3. При помощи шлицевой отвёртки поддеваем декоративные заглушки, откручиваем винты на жабо и гайки на краях. Теперь можем снять жабо.
4. Под резиновым уплотнителем можно найти саморезы, которые держат щиток с моторного отсека. Откручиваем их также.
5. Демонтируем шланг, через который осуществляется подача омывающей жидкости на форсунки.

Процесс замены вентилятора не так сложен, как кажется

1. На правом щитке моторного отсека на нижней стороне имеется две гайки, под которые подходит торцовый ключ на 10. К ним сложно добраться, но откручивать их можно не до конца, поскольку благодаря нескольким поворотам, щиток легко снимется.
2. Со шланга, который соединяется с вакуумным усилителем тормозной системы, необходимо заранее снять хомуты.
3. На крышке салонного фильтра находится четыре самореза, после откручивания которых легко можно его снять.

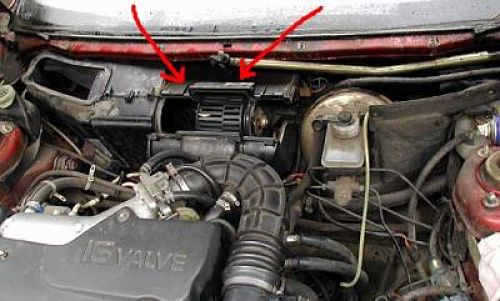

4. Уже на этом этапе виднеются очертания мотора печки. Но ещё потребуется отсоединить колодку на двигателе отопительной системы и на резисторе.
5. После проделанной работы появляется возможность демонтировать левую часть печки вместе с моторчиком.
6. На место испорченного элемента устанавливается новая деталь, а сборка осуществляется в обратном порядке.

Если ранее вам не приходилось снимать вентилятор отопительной системы, то этот процесс может занять несколько часов. Зато в дальнейшем любая проблема с системой отопления может быть устранена намного быстрее. Даже если в процессе работы у вас что-то не получается, не нужно переставать добиваться положительного результата. Со временем обязательно всё получится.

Как доработать и модернизировать печку своими руками?

Существует множество вариантов тюнинга и улучшения работы отопительного узла, которые можно выполнить своими руками. Для реализации каждой задачи придется полностью или частично разбирать отопительный узел.

Перед переделкой отопительного узла ВАЗ 2110 необходимо максимально уплотнитель основной воздуховод.

Улучшение боковой вентиляции

Дорабатывать боковую вентиляцию можно двумя способами:

• выполнить укладку гофры, которая будет направлена на обдув стекол боковых окон;
• доработка печки ВАЗ 2110 может заключаться в заклейке всех щелей, которые приводят к потере воздушного потока.

Первый вариант более эффективен для обдува ног пассажиров, сидящих спереди и сзади. Фактически практика показывает, что для обдува стекол на окнах этот метод эффекта не дает. Поэтому для решения проблемы выполняется заклейка всех щелей, имеющихся в панели.

Выполнение задачи осуществляется с применением силиконового герметика либо специального средства антискрип. Производится уплотнение всех щелей, расположенных по периметру на верхних и нижних составляющих панели центральной консоли. Силиконом обрабатываются все отверстия, расположенные вокруг крепежей.

Модернизация заслонки

В автомобилях, выпущенных после 2003 года, настройка заслонки на обдув ног результатов не дает, поскольку отопитель дует во все стороны. В старых версиях авто заслонка работает более качественно.

Процедура модернизации выполняется так:

1. Используя пилку по металлу, следует выпилить торцевые части у заслонки. Демонтировать при этом элементы отопительной системы не нужно. Место, которое надо выпилить, на фотографии ниже отмечено красным.
2. Заслонку, предназначенную для обдува ветрового стекла, трогать не нужно. Если потребитель спилит торцевые части на ней, то будет хуже обдув по краям ветрового стекла.
3. Чтобы увеличить забор воздуха, выпиливается кусок на ветровое стекло со стороны водителя. Эта часть отмечена на приведенном фото зеленым.
4. Выпиливать придется долго, это надо сделать аккуратно. На выполнение задачи может потребоваться несколько часов.
5. Затем понадобится кусок мягкого алюминия. Как вариант, можно использовать железо от банки с кофе, как показано на фото. Железо вырезается обычным ножом и фиксируется на элементах печки.

Улучшение эффективности обдува ног

Для выполнения задачи потребуется:

• новые пыльники, тип деталей значения не имеет;
• решетка, можно использовать от старых динамиков, из нее надо вырезать круг, при отсутствии решетки допускается применение резиновых накладок для автомобиля Фиат Пунто;
• кусок резинки, можно приобрести на автомобильном рынке.

Процедура выполнения модернизации:

1. Используя резинку, выполняется фиксация вырезанного круга из решетки к пыльнику. Для крепления элементов можно использовать супер клей.
2. На другой стороне выполняется фиксация стяжкой. При ее отсутствии допускается применение пластмассовых зажимов.
3. Для модернизации системы обдува водительских ног надо обеспечить воздушный поток на педали. Для этого с нижней стороны педали прорезается угол на пластмассовой стенке облицовки.
4. В него производится монтаж сантехнической трубки. Данный вариант самый простой в плане реализации и довольно эффективный.
5. Чтобы сделать систему прогрева ног пассажиров, сидящих сзади, из пепельницы необходимо вывести гофру. Использовать пластмассовые накладки, расположенные под сиденьями, не рекомендуется. Для реализации этого варианта потребуется установка двух гофр вместо одной, причем нужно применять элементы, имеющие меньший диаметр. Если использовать этот способ, то пластмассовые направляющие под креслами надо немного приподнять, это позволит избежать направления воздушного потока на коврики.
6. После завершения работ надо проверить качество. Для этого включается печка, а к месту обдува подносится зажигалка с огнем либо спичка.

Устройство печки Ваз 2110 – 2112

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент	Особенности
Электродвигатель	На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор	На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки	В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор	Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Диагностика, ремонт и замена

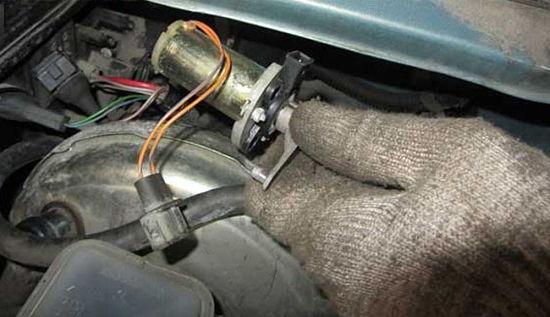

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Схема проверки та же, что и на этапе диагностики: просто подаем напряжение на обмотки моторедуктора и меняем полярность. Моторчик крутится, шток поворачивается – устанавливаем моторедуктор на свое место.

Не работает вентилятор печки

Понять то, что вентилятор печки машины неисправен, достаточно просто. Для этого достаточно завести автомобиль и переключать режим работы печки. Если в процессе переключения в салоне транспортного средства не появляются дополнительные звуки, то это значит, что вентилятор отопительной системы не работает. При этом, если вентилятор не крутится только на отдельных скоростях, то дело не в нем самом, а либо в резисторе, либо в тумблере интенсивности обогрева.

Не работает вентилятор печки — основные причины

Существует шесть основных причин, по которым вентилятор печки может не работать:

1. Предохранитель сгорел. Это самая банальная и простая причина, но при этом и самая проблематичная. Все дело в том, что замена предохранителя – это очень простая процедура, с которой справится любой, даже не самый опытный владелец автомобиля. Но вот выявить короткое замыкание, из-за которого он сгорел очень сложно. Для этого придется перебрать всю электрическую цепь системы отопления салона автомобиля.

Видео. Не работает вентилятор на ВАЗ 2110

Стоит отметить, что за работы печки отвечает предохранитель с маркировкой F7, который имеет силу тока 30 ампер. Заметим, что этот же предохранитель отвечает за подсветку бардачка, прикуриватель, систему обогрева заднего стекла, а также электрический моторчик омывателя фар. Это значит, что в случае, если вы не найдете причину короткого замыкания в электрической цепи печки, то придется перебрать почти всю проводку транспортного средства.

2. Некачественный контакт внутри монтажного блока. Окисление контактов внутри монтажного блока, весьма распространенная причина неисправности вентилятора печки. Чтобы в этом удостоверится, необходимо пошевелить колодку, на которой закреплены жгутики, если вентилятор начинает работать, то снимите ее, и зачистите контакты.

3. Заливание реле системы зажигания транспортного средства. Данная проблема диагностируется достаточно просто. Если ваша печка начинает работать только после того, как автомобиль «прогрелся», то причина именно в реле зажигания. Единственным вариантом исправления данной проблемы, является замена реле. Оно расположено под приборной панелью.

4. Печка работает только на третьей скорости. В данном случае, проблема связана с добавочным резистором. Все дело в том, что на 1 и 2 скоростях, электрический ток к вентилятору подается через резистор, а на 3 скорости, он поступает к нему напрямую. Решение в данном случае одно – замена добавочного резистора отопительной системы салона машины.

Напомним, что в предыдущей статье мы рассматривали как заменить тормозную жидкость своими руками. Выполнять данный процесс требуется регулярно, согласно рекомендациям завода изготовителя.

5. Неисправен переключатель отопительной системы салона транспортного средства. Для проверки данного переключателя, вам следует демонтировать центральную консоль, завести машину, взять габаритную лампочку на 12 вольт с припаянными проводами и минусовой провод от нее замкнуть на кузов, а вторым прикасаться в 1, 2 и 3 контакты добавочного резистора. Если лампочка будет гореть, то переключатель рабочий, а если нет, то присоединяем провод лампочки к плюсовой клемме переключателя. Если она не загорится, то виной обрыв цепи или перегоревший предохранитель.

6. Не работает электрический двигатель вентилятора. Когда вы проверили все предыдущие варианты, но не выявили проблем, то остается лишь три причины, по которым не крутится вентилятор печки:— сгорел электрический моторчик— электрический моторчик имеет плохой контакт с массой автомобиля— произошло залипание щеток электрического моторчика.

Возможные причины неисправности

Перед тем как проводить ремонтные мероприятия, следует внимательно изучить возможные причины неисправности вентилятора автомобильной печки:

1. Сгоревший предохранитель. Настоящая причина является самой банальной и простой, но при этом именно она приводит к наибольшим проблемам при решении существующего вопроса. Замена предохранителя оказывается очень простой процедурой, с которой может успешно справиться любой автомобилист. Несмотря на простой ремонт, крайне сложно обнаружить короткое замыкание, приведшее к сгоранию предохранителя.
2. Окисление контактов, которые должны использоваться для налаживания работы автомобильной печки.
3. Реле зажигания не позволяет печке успешно включиться и начать работать.
4. Добавочный резистор способен привести к тому, что рабочей будет только третья скорость.
5. Неисправность переключателя отопительной системы автомобильного салона предусматривает замену предохранителя.
6. Нерабочий электрический двигатель вентилятора — это ещё одна важная причина. В этом случае требуется замена моторчика печки или как минимум проверка его контакта с транспортным средством. В большинстве случаев причина скрывается в сгоревшем электрическом двигателе, плохом контакте с машиной, залипании щёток электрического моторчика.

Вне зависимости от причины неисправности можно успешно наладить автомобильную печку

Самое важное — это понять, в чём же всё-таки заключается причина поломки или частичное нарушение функциональности отопительного оборудования

Если диагностика подтвердила, что причина кроется в моторчике печки, замена вентилятора печки чаще всего становится обязательной задачей. Как провести столь ответственную процедуру и насколько лёгкой она обещает быть?

Вентилятор радиатора на ВАЗ-2114 служит для того, чтобы принудительно охлаждать двигатель и систему охлаждения, при недостаточном природном охлаждении. Особенно часто он выключается при сломанном датчике температуры.

Выход его из строя может привести к неожиданным и последствиям, поэтому, необходимо, вовремя определить причину неисправности и устранить её. Если автомобилисту это не под силу, то стоит обратиться в автосервис.

Скиньте » — » провод аккумуляторной батареи для замены вентилятора печки Ваз 2110

2. Отсоедините разъем » + » провода вентилятора печки

3. Ключом на десять отверните гайку…

4…и снимите «минусовой» провод.

5. Отверткой отстегните четыре скобы…

6. аккуратно отгибая крышку,

7. выньте вентилятор печки и замените на новый, если починить его нет возможности .

Ставя электродвигатель, добейтесь, чтобы он не касался корпуса при вращении.

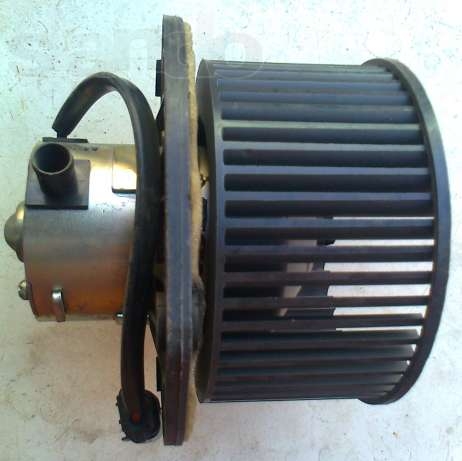

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора.  Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

1. Повышенная шумность, скрежет при работе.
2. Сильное снижение эффективности нагнетания воздуха.
3. Вентилятор не включается в работу.
4. Самопроизвольное изменение скорости вращения электродвигателя.
5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

• предохранителя (перегорание – причина полного отказа работы электромотора);
• резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
• контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
• клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

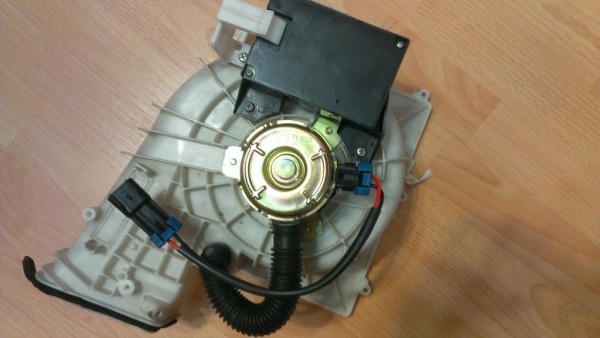

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

1. Демонтировать «жабо».
2. Снять переднюю стенку ниши, в которой размещен отопитель.
3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
4. Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

• демонтируем «жабо» и переднюю стенку;
• извлекаем воздушный фильтр;
• откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
• отсоединяем проводку;
• извлекаем корпус фильтра вместе с вентилятором;
• демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

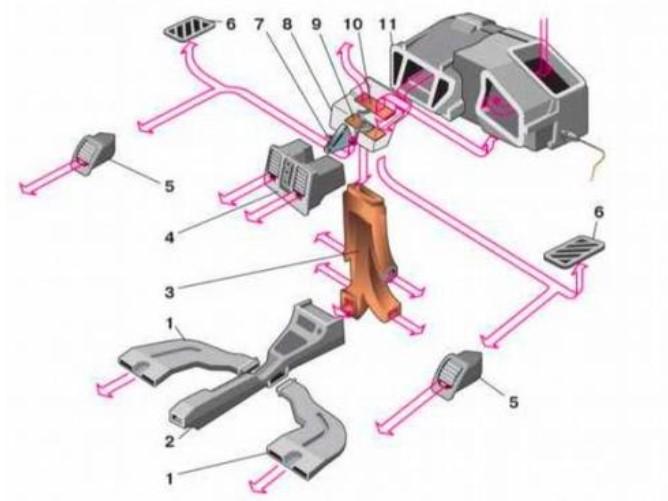

Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

1. Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
2. Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
3. Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
4. Резисторное устройство предназначено для регулировки скорости обдува.

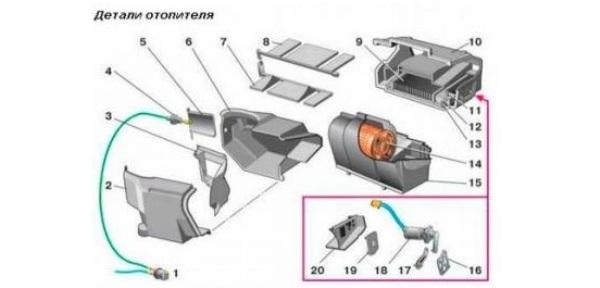

Составляющие элементы системы обогрева Основные детали системы обогрева салона автомобиля ВАЗ 2110:

• 1 — электропневматическое клапанное устройство;
• 2 — лицевой корпус воздухозаборника обогревательного узла;
• 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
• 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
• 5 — заслонка системы рециркуляции;
• 6 — задняя часть корпуса воздухозаборника отопительного узла;
• 7 — заслонка отопительного канала;
• 8 — заслонка системы управления отопительным узлом;
• 9 — радиаторный узел;
• 10 — защитный пластиковый кожух радиаторного устройства;
• 11 — втулка, установленная в пароотводящем патрубке;
• 12 — втулка подводящей магистрали отопительного узла;
• 13 — втулка отводящего патрубка;
• 14 — электрический моторчик отопительной системы;
• 15 — корпус электрического мотора;
• 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
• 17 — приводная ручка управления заслонкой обогревательной системы;
• 18 — моторедуктор приводного устройства, представленный в небольших размерах;
• 19 — резисторный элемент;
• 20 — защитная крышка облицовки отопительного узла.

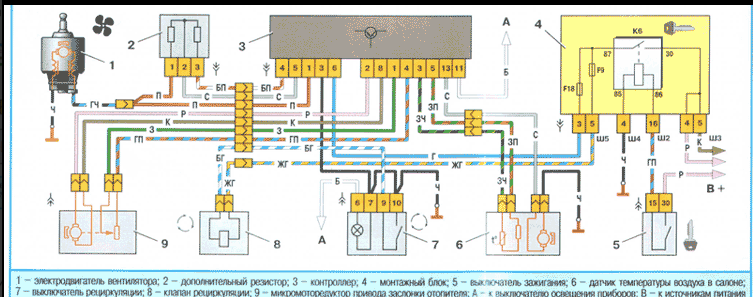

Схема подключения воздуходувов и элементов управления

Основные компоненты печки:

• 1 — воздуховоды, предназначенные для прогрева задней части салона машины;
• 2 — пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
• 3 — воздуходувы, предназначенные для обдува ног;
• 4 — основные сопла для вентиляции салона авто;
• 5 — боковые сопла вентиляции салона;
• 6 — сопла, предназначенные для прогрева стекол, установленных в передних дверях;
• 7 — ручка управления обогревательным узлом салона;
• 8 — пластиковый корпус воздухораспределительного устройства;
• 9 — заслонка системы прогрева ног;
• 10 — пластиковая заслонка, предназначенная для прогрева лобового стекла;
• 11 — отопительный узел.

Отличие печек старого и нового образца

Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:

1. Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
2. Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
3. Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.
