Неисправность стартера ваз

Причины неисправности и способы ее устранения

Причины неисправности:

1. Ослабленный фиксатор стартерного механизма к колоколу сцепления. Можно попытаться пошатать узел рукой. Если чувствуется люфт, надо подтянуть гайки, фиксирующие стартер к двигателю с необходимым моментом. После крепления выполняется пуск двигателя для диагностики.
2. Изнашивание втулок подшипниковых деталей либо шеек, расположенных на валу якорного устройства. Все составляющие элементы меняются на новые.
3. Выход из строя либо частичное повреждение зубчиков, расположенных на шестеренке приводного устройства или венца маховика силового агрегата. Диагностировать неисправность можно посредством демонтажа механизма и визуального осмотра отверстия колокола сцепления. Для устранения неполадки надо выполнить замену маховика, венца либо переворота последнего. Чтобы поменять венец, надо удалить отработавшую деталь, прогреть новую и пока она горячая, установить на маховик. Если перевернуть венец, то перед демонтажем он прогревается и извлекается, а затем нагревается еще раз и монтируется на место.
4. Повреждение крышки со стороны приводного устройства. Корпус подлежит замене. Найти новый может быть проблематично, тогда выполняется полная замена узла.
5. Ослаб фиксатор тягового реле в корпусе механизма. Из-за этого шестеренка будет перемещаться не полностью. Потребуется подтяжка фиксатора.
6. Скользящая муфта стартерного устройства перемещается некорректно, в результате чего шестеренка не устанавливается на место. Причина зачастую заключается в загрязнении вала. Устранение проблемы состоит в демонтаже стартерного механизма и очистке вала. После прочистки его надо обработать качественной консистентной смазкой. Перед установкой устройства на место нужно продиагностировать перемещение шестеренки.
7. Проблема может состоять в вилке, которая перемещает скользящую муфту. Этот элемент может выйти из строя либо деформироваться при длительной эксплуатации. Вилка подлежит замене.

Если при пуске ДВС проявляется металлический звон, вероятнее всего, от корпуса узла откололся кусок. Причин, которые могут привести к этой неисправности, довольно много. Заниматься привариванием отколовшегося куска целесообразно при наличии сварочного оборудования.

Если слышен визг и силовой агрегат запускается через раз, то причину надо искать в бендиксе. Бендикс или обгонная муфта используется для соединения шестеренки с валом электрического моторчика в момент пуска ДВС. Для поиска проблемы потребуется произвести демонтаж и разбор стартерного механизма.

Решение проблемы состоит в следующем:

1. Производится спрессовка упорной втулки с места монтажа. Элемент надо аккуратно извлечь из оси, где он установлен.
2. С помощью отвертки с плоским лезвием надо поддеть и произвести демонтаж стопорного кольца.
3. Выполняется демонтаж бендикса. Обгонная муфта изымается из посадочного места вместе с шестеренкой.
4. Ремонтировать бендикс в гаражных условиях проблематично и нецелесообразно. Поэтому производится его замена на новое устройство. Дальнейшая сборка узла выполняется в обратной последовательности.

Полезные рекомендации касательно диагностики стартерного устройства приведены каналом Специалист Автодиагност.

Как проверить или прозвонить стартер – проверяем на автомобиле и в снятом состоянии

Здравствуйте, уважаемые автолюбители! Как бы то ни было, а начатое дело нужно доводить до конца. Когда стартер авто не прокручивает, а аккумуляторная батарея заряжена, не остается ничего другого, как прозвонить стартер.

Проверка стартера, дело вовсе не сложное, однако, не все автовладельцы знают, как проверить стартер в условиях гаража. Проверка стартера включает в себя несколько основных этапов:

• проверка работоспособности стартера;
• проверка тягового реле;
• проверка целостности обмоток и состояния щеток;
• проверка бендикса.

Как проверить, работает ли стартер?

После того, как вы сняли стартер, аккуратно зажмите его в тиски. Здесь главное не переусердствовать – одно неверное движение, и устройство будет повреждено. Приготовьте несколько проводов с маленьким сопротивлением.

Это могут быть, например, провода зарядки аккумуляторной батареи. Провода соедините с нижней клеммой и корпусом стартера, а провод, который идет от корпуса, соедините с «плюсом» и «минусом» аккумулятора. Таким образом, вы проверите его работоспособность – если стартер исправен, то начнет вращаться. Скорее всего, вам придется заменить тяговое реле.

Проверяем элементы стартера: обмотки и щетки

Как проверить работоспособность стартера, если он не вращается? В этом случае вам нужно произвести проверку щеток и обмоток стартера.

Для проверки щеток воспользуйтесь 12-вольтовой лампочкой с двумя проводами. Провода соедините к щеткодержателю и к массе. Если лампочка загорится – целостность щеток нарушена, и, соответственно, нужно заменить щетки.

При помощи все той же лампочки проверьте обмотки стартера, присоединив один провод к корпусу стартера, а другой – к выводу обмотки. Не забывайте, что перед тем, как проверить снятый стартер таким образом, его нужно подключить к аккумулятору. Для проверки на межвитковое замыкание якоря воспользуйтесь специальным стендом.

Если во время проверки вы выявили неисправность, просто замените вышедшие из строя детали и элементы, и работа стартера нормализуется.

Бендикс не крутит – продолжаем проверку стартера

Если стартер включается, однако двигатель не прокручивает, готовьтесь решать проблемы с бендиксом, который, скорее всего, придется заменить. Некоторые умельцы ремонтируют бендиксы, за исключением такой неисправности, как трещина в его корпусе.

Но, если у вас не эксклюзивный стартер, то проще будет купить бендикс в магазине и поменять его. Тем не менее, причины пробуксовки бендикса мы с вами знать должны:

• высохла или загустела смазка;
• ослабли пружины;
• произошло уменьшение диаметра роликов (так называемый, диаметральный износ);
• либо ролики износились односторонне и на них появились натертые плоские грани.

Прежде, чем отправляться в магазин за новым бендиксом, снимите и прихватите с собой старый, чтобы не приобрести абсолютно ненужную деталь.

Как проверить, работает ли стартер, когда он крутится очень тяжело, а фары горят тускло? В первую очередь обратите внимание на то, какое напряжение выдает аккумулятор. Если оно окажется нормальным, проверьте состояние всех контактов

Если эта проверка не помогла выявить неисправность, разберите стартер и замените втулки, чтобы устранить излишнее трение между деталями

Если оно окажется нормальным, проверьте состояние всех контактов. Если эта проверка не помогла выявить неисправность, разберите стартер и замените втулки, чтобы устранить излишнее трение между деталями.

Бывает, что стартер крутится медленно, но лампочки горят достаточно ярко. Это может свидетельствовать о выходе из строя тягового реле. Оно подлежит замене, если при касании «плюсом» нижней клеммы тягового реле он вдруг начнет легко крутиться.

Если он будет крутиться так же медленно, как и раньше – дело в стартере. Самая распространенная проблема – плохое прилегание щеток к коллектору, из-за чего они сильно искрят, а коллектор очень загрязняется.

Если вы до сих пор не уверенны в своих силах и не знаете, как проверить стартер, видео от мастеров, несомненно, придет вам на помощь. Но помните, что одного только видео урока может быть недостаточно.

Так как, разбирая стартер, важно обращать внимание и на запах. Если перед тем, как проверить исправность стартера, разбирая его, вы почувствуете запах гари – можете даже не продолжать дальнейшую проверку, а смело отправляться за покупкой нового стартера

Ну вот, пожалуй, и все. Теперь вы знаете, как проверить работу стартера в условиях гаража и сможете выполнить ее самостоятельно.

Что такое стартер и как он работает

Коротко коснемся основ.

Итак, в основе стартера — электродвигатель постоянного тока. На переднем конце его вала находится скользящая муфта и шестерня, которая в момент пуска входит в зацепление с зубьями маховика двигателя. Перемещение муфты обеспечивает втягивающее реле, расположенное на корпусе стартера. Шток реле в момент запуска перемещается и тянет за собой вилку, которая и выталкивает муфту с шестерней в положение зацепления с маховиком.

Катушка тягового реле имеет две обмотки.

• Втягивающая. Подключается при переводе ключа в положение «старт». Она обеспечивает перемещение штока реле. После срабатывания первой обмотки шток перемещается и сдвигает контактный «пятак», замыкая им контакты, включающие двигатель стартера и вторую, удерживающую обмотку.
• Удерживающая. Нужна для того, чтобы удерживать шток втянутым до тех пор, пока ключ находится в положении «старт».

Соответственно, все неисправности сводятся либо к проблемам со втягивающим, либо с самим электромотором, либо с муфтой.

Как правило, стартер отказывается заводить машину в самый неподходящий момент и совершенно неожиданно. То есть, вчера все было хорошо, а сегодня поворачиваем ключ в положение «старт», а он не крутит… или крутит но как-то не так, как должен, или издает посторонние звуки. В любом случае, ждать чуда не нужно, само не пройдет. Попробуем найти и устранить неисправность.

Где искать причину?

Зная принцип работы всей схемы можно легко выделить те элементы цепи, проблемы с которыми могут возникнуть проблемы. К ним можно отнести:

• аккумулятор;
• провода и места их соединения;
• замок зажигания;
• втягивающее реле;
• силовой электродвигатель;

Именно в таком порядке и следует проверять цепь при поиске причины.

Аккумулятор

Начнем с АКБ. Одной из причин не включающегося стартера является разрядка батареи. В результате её энергии просто не хватает, чтобы электродвигатель заработал, хотя на срабатывание реле его достаточно (отсюда и слышно щелчки). Косвенным признаком разряженного аккумулятора является сильное потускнение контрольных ламп приборной доски при попытках включить стартер.

Вторая проблема с аккумуляторной батареей – ненадежная фиксация клемм или сильное их окисление. Из-за этого контакт недостаточен из-за чего возникает сильное сопротивление, поэтому на стартер не поступает требуемого количества энергии.

Если с АКБ все в порядке – переходим к проводам. В первую очередь следует проверить надежность крепления и целостность «плюсового» провода к АКБ и выводу реле, а также «массы» двигателя. Примечательно, что многие автолюбители почему-то игнорируют проверку крепления «массы», поэтому долго и не могут найти причину.

Видео: Щелкает, не крутит стартер Максус LDV Maxus

Проводка, замок зажигания

Переходим к проводам питания втягивающего реле, идущим на замок. Здесь, кстати можно поступить проще, проверив сразу всю цепь одной несложной операцией:

1. Ставим машину на «нейтральную» передачу и затягиваем ручник.
2. Открываем капот и обеспечиваем доступ к выводам втягивающего реле.
3. Берем отвертку или небольшой ключ и при помощи их замыкаем между собой выводы питания электродвигателя.

Если в результате замыкания выводов стартер начнет крутить, вероятнее всего есть потери напряжения в цепи питания или в самом реле. В этом случае сначала проверяем замок зажигания. Кстати, проверять проводку этой цепи нет особого смысла, поскольку если реле срабатывает, то напряжение все же подается.

Основной причиной в замке является подгорание контактов. Из-за этого напряжения, достаточного для удержания якоря – недостаточно, хотя для втягивания его хватает. Обычно подгорание проявляется в виде многократных щелчков без включения электродвигателя.

Втягивающее реле

Проблема может крыться и в самом реле. И здесь тоже зачастую виной становиться подгорание, но уже пятаков (клемм силовых выводов). В результате при замыкании из-за налета возникает большое сопротивление, поэтому напряжения для включения электродвигателя недостаточно.

Иногда неисправность возникает по причине подклинивания якоря в каком-то положении. Из-за этого он не доходит до упора, поэтому контакты не замыкаются.

Устранение проблемы по большей части проводится заменой неисправного элемента. Особенно это касается замка, поскольку после разборки и зачистки контактов, собрать все правильно достаточно проблематично. Что касается реле, то можно попробовать его восстановить, но обычно после ремонта узел служит не долго.

Бывают и сугубо механические причины – завальцовывание краев зубьев шестерни бендикса, заклинивание в положении, при котором она доходит до маховика. По этой причине она не заходит в зацепления, при этом шестеренка не дает дойти якорю до упора и замкнуть контакты. «Лечится» все заменой шестеренки и прочисткой вала, по которому она перемещается.

Если все перечисленные элементы в исправном состоянии и каких-либо дефектов не замечено, остается только проверить силовой электродвигатель. И для этого придется его разобрать, предварительно сняв стартер с авто.

Электродвигатель

В этом узле неисправности могут возникнуть как механические, так и электрические. В первом варианте поломок не так уж и много, а именно – износ опорных втулок якоря (ротора), из-за чего трение повышается настолько, что электромагнитному полю не удается его раскрутить, а также повреждения бендикса и его вилки включения. Устраняется эти проблемы заменой неисправных элементов.

Значительно хуже, если стартер не срабатывает по причине электрической поломки, среди которых можно выделить:

1. Отгорание питающей шины.
2. Износ щеток и выгорание ламелей коллектора.
3. Замыкание или обрыв обмотки.

Первые две неисправности еще вполне устранимы. Путем замены поврежденных элементов удается восстановить работоспособность стартера.

А вот с обмоткой все значительно сложнее. При таких поломках ремонт зачастую не проводится (хотя обмотки все же можно перемотать), а стартер просто заменяется на новый.

(3 оценок, среднее: 5,00 из 5)

(3 оценок, среднее: 5,00 из 5)

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

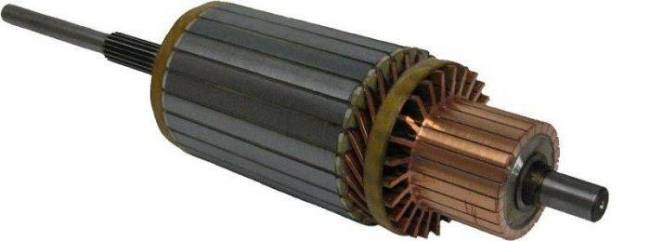

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера — втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой — с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

• магнитный статор;
• вал с якорем;
• втягивающее реле с компонентами (электромагнит, сердечник, контакты);
• щеткодержатель с щетками;
• бендикс с шестерней;
• вилка;
• элементы корпуса.

Устройство стартера

Есть два типа этих изделий: с редуктором и без. Далее речь пойдет о втором, наиболее распространенном варианте. Это двигатель постоянного тока с параллельным возбуждением, работающий от аккумулятора автомобиля. Чтобы понять причину отказа описываемого устройства, стоит понять в общих чертах о работе его основных элементов.

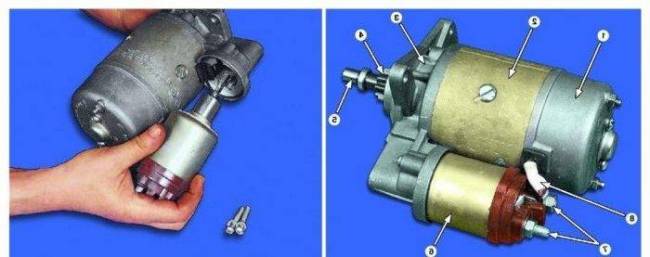

Втягивающее реле

Этот цилиндрик, прикрепленный к стартеру, выполняет двоякую функцию: коммутирует силовые контакты (так называемые «пятаки», которые могут иметь и прямоугольную или квадратную форму) и обеспечивает зацепление шестерни стартера, расположенной на обгонной муфте, с венцом маховика двигателя. Когда вы поворачиваете ключ в замке зажигания, раздается щелчок, говорящий о том, что тяговое реле вступило в работу.

Другие электрические части

Это ротор (крутящийся вал) и статор (неподвижная часть). Оба элемента имеют обмотки, которые при поступлении на них напряжения и обеспечивают вращение вала стартера. Подвод напряжения к ротору осуществляется через графитовые щетки.

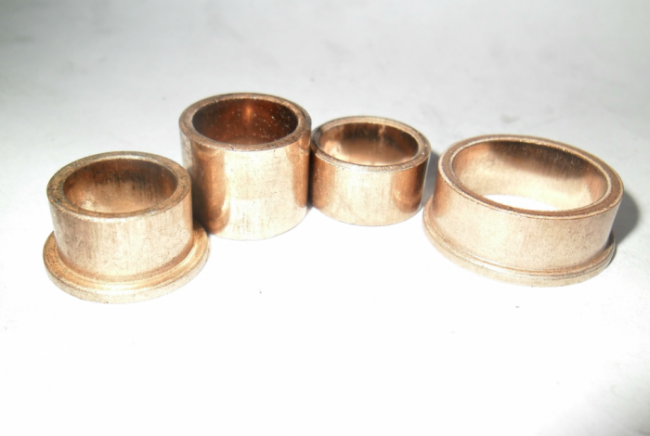

Втулки

Эти два небольших элемента (подшипники скольжения) обеспечивают необходимый зазор между ротором и статором. Нарушение величины промежутка приводит к снижению эффективности работы пускового изделия, а то и вовсе к прекращению его функционирования. Стоит отметить, что в стартер могут вместо втулок устанавливаться и подшипники качения, что ведет к удорожанию устройства и одновременно повышению его надежности, долговечности.

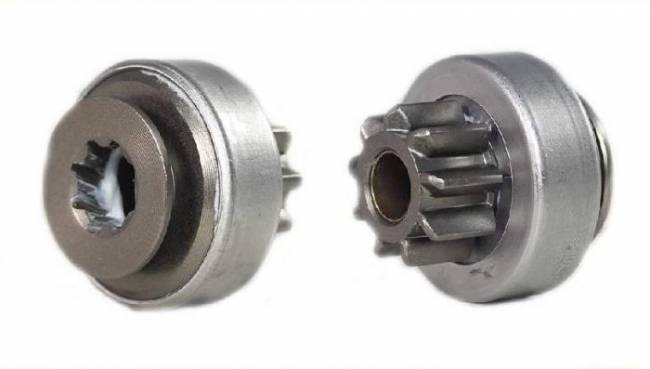

Бендикс (обгонная муфта)

Любопытно, что название этой детали является фамилией ее изобретателя. Речь идет о роликовом механизме, в составе которого есть шестерня зацепления. Благодаря ей крутящий момент передается на венец маховика. Бендикс обеспечивает его расцепление с приводной шестеренкой после пуска двигателя, что и гарантирует сохранность пускового устройства.

На фото показаны этапы ремонта и дефектовки безредукторного стартера, хорошо видна конструкция узлов.

Набор деталей стартера

Конструкция держателя на четыре щетки

Коллектор якоря

Передняя часть якоря с направляющими для бендикса

Коррозия вала

Ржавчина внутри бендикса

Пример расположения бендикса в рабочей точке

Бендикс закрыт крышкой

Втягивающее реле

Крышка с реле и установленным бендиксом

Механические причины

О неисправностях может сообщить отсутствие проворачивания коленвала при работающем стартерном устройстве. При появлении такого признака изначально надо произвести диагностику кольца и рычага обгонной муфты. Также понадобится проверить венец маховика и буферную пружинку.

Причины отсутствия запуска мотора при вращении стартерного узла будут разные:

• поломка пробуксовой муфты;
• поломка либо отсоединение рычага отключения от оси;
• выход из строя буферной пружинки, этот элемент перестает выполнять возложенные на него задачи;
• изнашивание либо выход из строя поводкового кольца.

Если при попытке старта силового агрегата слышен скрежет, то надо произвести диагностику зубцов венца маховика. Необходимо удостовериться, что ход регулировки шестерни выставлен корректно. Также требуется проверка буферной пружинки. Неполадки в работе стартерного узла зачастую обусловлены нехарактерным для его работы шумом.

Требуется визуальная диагностика устройства, причины могут быть следующими:

• износ зубьев шестеренки;
• отсоединение либо ослабление винтов, фиксирующих стартерный узел;
• изнашивание втулок подшипниковых элементов, а также шеек на валу якорного устройства;
• ослабление фиксатора полюса, расположенного внутри стартерного узла, сам якорь в результате этого начинает соприкасаться со стартерной составляющей.

Неполадки в работе стартерного устройства могут появляться не только при запуске ДВС, но и после успешного старта. Самая распространенная проблема связана с продолжением вращения стартера после пуска.

Причины такой механической неисправности следующие:

• изнашивание пружинного элемента, установленного в муфте свободного хода;
• залипание контактных элементов втягивающего реле;
• заедание либо поломка самого реле;
• заклинивание приводного устройства на валу либо рычага;
• изнашивание обратного пружинного элемента замка зажигания.

Если в функционировании стартерного устройства имеются такие неисправности, надо демонтировать клемму от узла и искать проблему. Иногда узел работает некорректно, это может происходить не системно, а время от времени.

О неполадках в работе узла могут сообщить следующие «симптомы»:

1. Стартерный узел включается, но только после нескольких попыток вращения ключа в замке. Это говорит о подгорании контактной составляющей на тяговом реле.
2. Узел проворачивается, но с трудом, аккумулятор машины при этом заряжен полностью. Такая неполадка может сообщить об износе щеточного узла либо появлении выработки на подшипниковом устройстве.
3. После пуска силового агрегата стартерный узел выходит из зацепления, но наблюдается задержка. Проблема может заключаться в изнашивании зубчиков в шестеренке бендикса либо венца маховика.

Канал Автоэлектрика ВЧ подробно рассказал о неисправностях механического характера в работе стартерных механизмов.

Основные неисправности

Разобравшись в том, что такое стартер в автомобиле, можно понять его основные неисправности. Для этой детали не характерна внезапная поломка. Как правило, дефекты накапливаются и в итоге приводят к внезапной остановке автомобиля, иногда он просто отказывается запускаться.

Чаще всего встречаются следующие неисправности:

1. Стартер автомобиля не запускается. Самая распространенная проблема. Причин этом может быть несколько. Если стартер дешевый и внутри вместо подшипников расположены втулки, вероятно они стерлись и появились зазоры. Кроме этого может лопнуть обмотка. Диагностика этого дефекта требует тщательного осмотра всех узлов.
2. Коленчатый вал медленно крутится. Вероятно, причина даже не в самом стартере, а в масле. Дефект должен исчезать через 2 минуты, после разогрева смазки. Кроме этого, если модель безредукторная, то проблема может быть в аккумуляторе.
3. Якорь не заставляет вал вращаться. Система пуска двигателя может не реагировать, если якорь буксируется муфтой. Еще часто можно наблюдать мусор на резьбе вала.
4. Скрежет. При частом использовании автомобиля, на маховике могут образовываться задиры. Они появляются при внезапном проскальзывании вала. В некоторых случаях причиной может служить отстранённое замыкание или ослабление приводной пружины.
5. Излишне длительная работа стартера. Наиболее вероятная причина – засорение или сбой замка зажигания. Часто встречается нарушение контактной группы или повреждения обмотки.

Проблема запуска автомобиля могут быть связаны также с:

1. Износом щеточной группы и пластин. Эти детали относятся к расходному материалу, поэтому изнашиваются быстрее всего.
2. Нарушением обмотки. При повышенных температурах или износе, на обмотке может прогореть лак, что приведет к замыканию. В этом случае, запуск двигателя вообще невозможен.
3. Износ подшипников или втулок. Для этого дефекта характерен стук из стартера, из-за образованных люфтов.

Источник

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто  ниже нормы, то поворот замка зажигания в  положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно  и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.
