Подключение автосканера odb2 к эбу, смартфону, пк

Как работает OBD сканер автомобиля

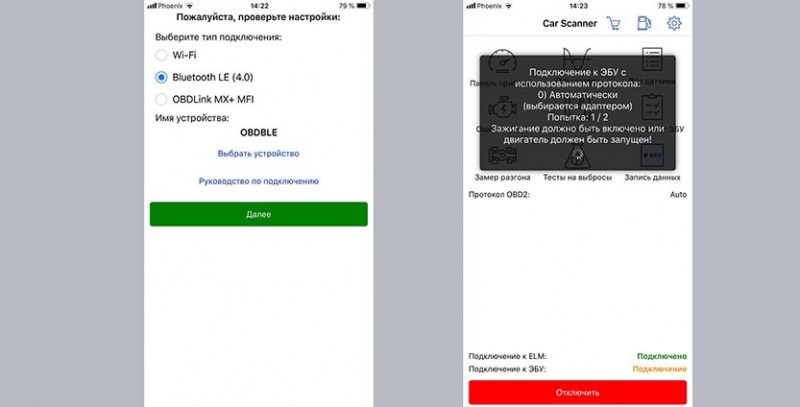

Нашел довольно интересную программу Car Scanner ELM OBD2. Утилита бесплатная, а при помощи встроенной покупки можно отключить рекламу, разблокировать пару незначительных опций и отблагодарить разработчика.

Как настроить работу по смартфону: подключаем сканер к OBD2 разъему автомобиля, включаем зажигание, запускаем приложение сканера на iPhone и подключаемся к нему.

Можно просто повернуть ключ в первое положение для подачи питания на электроприборы. Однако, в таком случае часть возможностей сканера, которые связаны с работой механизмов и агрегатов, будет недоступна.

Теперь можно работать со сканером через приложение. После разрыва связи (если заглушить авто или выйти за пределы действия bluetooth) переподключение будет происходить автоматически.

Сканер будет действовать аналогично Bluetooth-модулю в аудиосистеме автомобиля. В некоторых сценариях можно не отключать сканер, эксплуатируя машину вместе с ним.

Сканер не только способен работать с ошибками центрального компьютера. Он умеет добираться до самых дальних узлов и агрегатов, считывать их показатели, замечать отклонения от нормы.

Вот пять основных возможностей таких сканеров:

Carista OBD2

Carista OBD2 позволяет проверить автомобиль на наличие ошибок, удалить их или провести тесты. Как только вы подключитесь к порту OBD2 и разрешите Carista собирать данные, оно сообщит, есть ли какие-то проблемы в работе транспортного средства или нет. При отсутствии адаптера, можно ввести данные вручную. Стоит отметить, что у разработчика даже есть собственный OBD2 адаптер за 26 долларов.

Carista будет следить за основными параметрами транспортного средства, а также сообщать об ошибках в режиме реального времени. Вы также сможет удалить любую неисправность и убрать «Check» двигателя.

По сравнению с другими приложениями, Carista предоставляет доступ к усовершенствованной диагностике, например, ABS, подушек безопасности, навигации и т. д. А также вы можете настроить фары, чтобы они автоматически включались, когда запускается двигатель, или чтобы двери сами блокировались, когда авто начинает двигаться. И это только небольшая часть доступного функционала.

Доступно для Android и iPhone.

Предпочтения по версиям и преимущество пользования сканером elm327

В настоящее время широкое распространение получили версии устройства 1.5, 1.6 и 2.1. Однако все последующие варианты получились значительно хуже базовой версии 1.5. Дело тут в том, что именно она является оригинальной прошивкой, продуктом многолетнего труда команды канадских профессионалов.

Наши китайские друзья просто слили ее на свои подделки. Затем подключились их специалисты, с целью усовершенствовать морально устаревшее программное обеспечение, получилось не очень и с каждой новой версией все больше важных навыков теряет наш прибор. Опытные пользователи и сами предпочитают, и другим советуют покупать сканер именно со старой прошивкой.

Использование сканера elm327 в качестве диагностического модуля имеет ряд положительных аспектов:

• Он прост в понимании и удобен в использовании. Не требуется каких-либо специальных знаний. Достаточно серьезно изучить все рекомендации и инструкции, и иметь общее представление об устройстве автомобиля и его электронных систем. А программы для смартфонов и соединения по беспроводным каналам делает этот прибор незаменимым помощником в пути.
• Миниатюрность. Его компактные размеры позволяют всегда брать с собой в поездки и при первой же необходимости подключаться к ЭБУ.
• Получение точных результатов
• Значительная экономия ваших денег, за счет сокращения посещений сервисных центров. Покупка сканера elm327 хорошее вложение средств, которое в дальнейшем сэкономит для вас много денег

Поставляется в комплекте с диском, на котором записано ПО и инструкция. Однако все записи на английском языке, поэтому простому обывателю легче скачать все это из интернета. Сам прибор состоит из чипа, модуля блютуз и стандартного разъема для диагностики.

Car Doctor

Это программное обеспечение для elm327 порадует вас удобным русскоязычным интерфейсом. Функционирует утилита бесконфликтно на разных версиях операционной системы Android, предлагая вам насладиться большим функционалом. К основным опциям Cardoctor относят:

• опция для определения и расшифровки ошибок;
• удаление ошибок;
• расчет расхода топлива в долгосрочной перспективе;
• считывания параметров транспортного средства в формате реального времени;
• отображение данных об оборотах и нагрузках двигателя;
• отображение информации и состоянии дроссельной заслонки, топливной системы.

И это лишь пара примеров опций, доступных с программой Cardoctor. Учтите, что чем больше датчиков на вашем авто, тем больше функций предлагает эта утилита.

Стандартный разъем OBD2

1. Форма. Вплоть до 2003 года, строгого стандарта на форму разъема не существовало. Каждый производитель сам определял, какой формы будут разъемы на его автомобилях. Позднее, под напором законов рынка (большим спросом пользовались автомобили с определенной формой разъема), был разработан стандарт, определяющий его трапециевидную форму. Имеет 16-ти контактную колодку, где пины расположены в два ряда ( по 8 контактов). Здесь предусмотрен выход, который обеспечит питанием диагностические приборы от аккумулятора автомобиля, что снимает необходимость отдельно соединяться к источнику питания.

Есть два типа стандартного разъема – тип А и тип В. Оба состоят из двух рядов контактов, между ними проведена канавка. В типе В она прерывается посередине. Это необходимо, чтобы не допустить присоединения штепселя А-типа (для автомобилей с бортовым напряжением 12В) в гнездо В- типа (для авто с напряжением 24В). Обратное соединение допустимо.

1. Расположение разъема. Стандарт определяет не точное место, а расстояние от руля, составляющее не более 1 метра. Это может быть место под панелью, под пепельницей, под консолью или ручным тормозом, а также в подлокотнике.
2. Распиновка. Предназначение контактов регламентирует протокол SAE J1962. Они пронумерованы от №1 до №16. Контакты №№ 1,3,8,9,11,12,13 загружаются производителями по своим потребностям. Обычно к ним подключают электронные блоки (ABS, SRS, коробки, кузова, и т.д.)

Остальные контакты подчинены строгому регламенту установки.

• №2 – линия J1850
• №4 – масса
• №5 – земля
• №6 – высокий уровень CAN – шины
• №7 – канал K-Line
• №10 – канал J1850
• №14 – линия CAN низкий уровень
• №15 — K-Line
• №16 – положительный контакт аккумулятора

1. Подключение осуществляется с аппаратурой, с совмещенным с OBD2 разъемом. Если таковой отсутствует, применяют переходники. Их можно купить или собрать самим.

• Подключают сканер к разъему ЭБУ автомобиля и к персональному устройству, на который уже установлено ПО для вашего прибора. Подключение может быть по USB-порту или по беспроводным каналам.
• Включают зажигание (в некоторых случаях требуется завести мотор).
• В настройках программы найти и включить Bluetooth или WI-FI.
• Нажимая «поиск устройств», выберите в предложенных вариантах название вашего сканера OBD Наберите идентификационный код (из технической документации прибора или с этикетки). Обычно это 1234 или 0000 и 6789.
• Сопряжение произошло, однако на экране высвечивается табло «не подключено».
• Снова зайдите в настройки, найдите в «OBD2 настройки адаптера» пункт «Выберите устройство Bluetooth» и активируйте в нем строку с вашим сканером.
• Вернитесь на главный экран и начинайте диагностику.

Документы стандарты

Стандарты SAE документы на OBD-II и

• Диагностический разъем j1962 определяет физический разъем на OBD-II интерфейс.
• Протоколы j1850 — определяет последовательный протокол передачи данных. Есть 2 варианта — 10.4 Кбит/с (одиночный провод, по vpw) и 41,6 Кбит/с (2 провода, ШИМ). Используется в основном американские производители, также известный как PCI (Chrysler, в 10.4 к), класса 2 (в GM, 10.4 K), что и SCP (Форд, 41.6 л)
• J1978 — определяет минимальные эксплуатационные стандарты для OBD-II и инструмент сканирования
• J1979 и определяет стандарты для диагностических испытательных режимов
• J2012 — определяет стандарты кодов неисправностей и определения.
• J2178-1 — определяет стандарты для сетевых форматов заголовков сообщений и физического адреса назначения
• J2178-2 — дает определения данных параметров
• J2178-3 — определяет стандарты для сетей Frame идентификаторы сообщений для одного байта заголовков
• J2178-4 — определяет стандарты для сетевых сообщений с трех байтов заголовков*
• J2284-3 — определяет 500К может физического и канального уровня
• J2411 — описание сети gmlan (однопроводной can) протокол, используемый в новых автомобилях GM. Часто работает на OBD разъем а Контакт 1 на новых автомобилей GM.

Стандарты ИСО

• Стандарт ISO 9141: дорожные транспортные средства — Диагностические системы. Международная организация по стандартизации, 1989. Часть 1: Требования для обмена цифровой информацией
• Часть 2: требования Carb об обмене цифровой информацией
• Часть 3: Проверка связи между транспортным средством и инструмент развертки OBD II в

ИСО 11898: дорожные транспортные средства — сеть зоны регулятора (смогите). Международная организация по стандартизации, 2003.

• Часть 1: канального уровня и физического сигнализации

Часть 2: Высокая-скорость среднего блока доступ
Часть 3: низкая скорость, отказоустойчивость, средне-зависимый интерфейс
Часть 4: Время-срабатывает коммуникация
ИСО 14230: дорожные транспортные средства — Диагностические системы — Ключевое слово протокол 2000 года, Международная организация по стандартизации, 1999.

• Часть 1: физический уровень

Часть 2: канальный уровень
Часть 3. прикладной уровень
Часть 4: требования к выбросам систем
Стандарт ISO 14320 нет данных
Стандарт ISO 15031: связь между транспортным средством и внешним оборудованием для связанной с выбросами диагностики, международная организация по стандартизации 2010,.

• Часть 1: Общая информация и использование определение случая

Часть 2: руководящие указания по термины, определения, сокращения и аббревиатуры
Часть 3: диагностический разъем и смежные электрические цепи, спецификация и использование
Часть 4: Внешнее испытательное оборудование
Часть 5: связанные с выбросами диагностические услуги
Часть 6: диагностических определений кода
Часть 7: ссылка защиты данных
ИСО 15765: дорожные транспортные средства — диагностика на сети зоны регулятора (смогите). Международная организация по стандартизации, 2004.

• Часть 1: Общая информация

Часть 2: услуги сетевого уровня ИСО 15765-2
Часть 3: реализация единых диагностических услуг (УДС может)
Часть 4: требования к системам выбросов, связанных с

Программное обеспечение для диагностических сканеров по протоколу OBD II, драйвера и инструкции

Руководство пользователя-инструкция AutoCom CDP+ / Delphi DS150e  (3.36 Mb, rar)

Скачать Torque v1.6.26 RUS для Android  (3.48 Mb, rar)

Скачать драйвер ELM327 USB FTDI  (9.93 Mb, rar)

Скачать ELMConfig  (3.45 Mb, zip)

FORScan 2.3.37 Beta Программа помощник в диагностике автомобилей Ford, Mazda, Lincoln и Mercury.

PCMScan 2.4.12 (Build 1194) Программа для определения неисправностей в автомобиле.

MotorData 4.0.19.899 Программа доступа к справочной информации по диагностированию и ремонту автомобиля.

АВТОВАЗ NEW * Программа для диагностики контроллеров системы впрыска топлива на автомобилях ВАЗ, работающая через USB K-Line адаптер.

Всё для Autocom CDP+ или Delphi ds150e, Opus и Motorscan Программы и драйверы для мультимарочного сканера Autocom CDP+, Delphi ds150e, Opus и Motorscan

BMW Inpa EDIABAS 5.0.2 Программы для адаптера BMW Inpa k+dcan и программы к нему

BMW Scanner (Бобёр) 1.4.0  BMW Scanner V1.4.0, предназначен для работы с BMW 3, 5 и 7 серий в «старых» кузовах,  BMW X3, X5 и  Z4.

Что собой представляет автосканер

Как уже отмечалось выше, блок управления в состоянии наблюдать за работой датчиков и в некоторых случаях даже может управлять работой исполнительных устройств, если показания датчиков не соответствуют номинальным. Вся эта деятельность скрыта от глаз водителя, но диагностический сканер позволяет всю информацию, стекающуюся к ЭБУ, визуализировать. Другими словами, автосканер – это электронный прибор, предназначенный для интерпретации данных, поступающих от датчиков к ЭБУ, а также для их вывода в символьном или графическом виде на встроенный монитор или другое устройство, обладающее дисплеем – ноутбук, планшет или смартфон. В последнем случае сканер подключается к гаджету посредством беспроводного (Bluetooth, Wi-Fi) или проводного (USB) соединения. Основная проблема заключается в том, что разные производители могут использовать ЭБУ с неодинаковыми разъёмами, поэтому подключение самого сканера к бортовому компьютеру может оказаться делом затруднительным. К счастью, в настоящее время общепризнанным стандартом является OBD2, гарантирующий совместимость на уровне разъёма и кодирования большей части информации о неисправностях автомобиля.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

1. Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

• Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
• Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
• USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

2. Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

• ELM327 1.5 — старая, но оригинальная прошивка;
• ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
• ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

3. Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

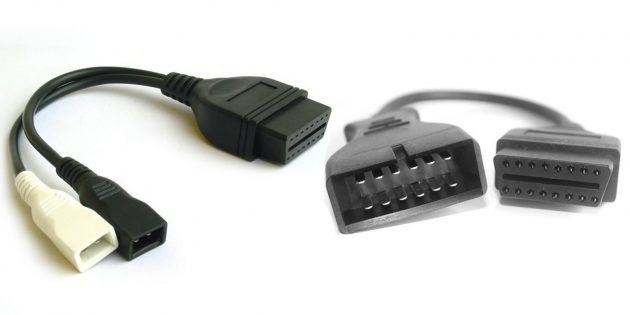

Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.com

Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

• Подключить сканер в разъем в автомобиле.
• Завести двигатель машины.
• Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
• Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
• Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
• Повторно нажать «Далее».
• В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
• Снова нажать «Далее».
• Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Диагностика через OBD 2

Процедура проверки производится так:

1. В зависимости от автомобиля, процесс диагностики может осуществляться при отключенном или включенном зажигании. Данный момент надо уточнить в сервисном руководстве. Перед началом процедура зажигания в машине отключается или включается.
2. Запускается программа на компьютере для проверки.
3. Выполняется подключение диагностического оборудования к разъему. Если это сканер, то колодку с проводом от него нужно вставить в штекер. При использовании ПК один конец адаптера устанавливается в USB-выход компьютера, а другой соединяется с разъемом.
4. Нужно дождаться, пока программа не определит колодку после синхронизации. Если это не происходит, следует зайти вручную в меню управления и выбрать опцию поиска новых устройств.
5. Запускается процедура диагностики на компьютере. В зависимости от программного обеспечения, у пользователя может быть возможность выбора нужного инструмента проверки. Некоторые программы поддерживают раздельную диагностику двигателя, трансмиссионного агрегата, электросети и других узлов.
6. После завершения процедуры проверки на экране ПК появятся коды неисправностей. Эти ошибки надо расшифровать, чтобы точно определить тип поломки. В соответствии с полученными данными производится ремонт транспортного средства.

ScanMaster-ELM

Платная программа

ScanMaster-ELM — одна из немногих программ, подходящих для проведения компьютерной диагностики практически всех марок и моделей автомобилей, оснащенных разъемом OBD-II. Это разработка немецких программистов из WGSoft — компании, специализирующейся на написании автоматизированного диагностического программного обеспечения для автомобилей и мотоциклов. К сожалению, программа ScanMaster-ELM не бесплатна, и не имеет поддержки русского языка (но ее популярность в России велика, потому любителями были разработаны русификаторы, хотя и не совсем полные).

Разработчики ScanMaster-ELM описывают свой продукт следующим образом: «Любые электронные модули автомобилей, поддерживающие OBD-II (т.е. обменивающиеся техническим данными с ЭБУ), автоматически распознаются программой, и могут быть диагностированы». И речь идет не только о двигателях, а также о трансмиссиях, автоматических коробках передач, тормозных системах и других электронных и электромеханических компонентах авто.

ScanMaster-ELM предоставляет полный функционал при работе с ELM237-адаптерами, обеспечивая пользователей следующими возможностями:

• Поддержка всех типов адаптеров ELM237 — RS232, USB, Bluetooth и WLAN, работающих с использованием протоколов K-Line, KWP2000, J1850 VPW/PWM и 4 разновидности CAN (11/250, 11/500, 29/250 и 29/500).
• Считывание текущих параметров систем управления с последующим представлением получаемых в режиме реального времени потоковых данных в виде таблиц и графиков.
• Получение сохраненных ЭБУ параметров на момент возникновения ошибок.
• Получение хранящихся в памяти ЭБУ кодов неисправностей и их подробное описание.
• Стирание из памяти ЭБУ кодов неисправностей, копий текущих параметров систем, результатов, полученных в ходе тестирования датчиков.
• Считывание и вывод на экран результатов тестирования кислородных датчиков.
• Просмотр результатов тестирования систем, отвечающих за контроль катализатора, рециркуляции выхлопных газов и вентиляции топливного бака.
• Запуск внутренних диагностических тестов состава топливно-воздушной смеси, пропусков зажигания, компонентов, влияющих на работу выхлопной системы, с возможностью просмотра результатов в режиме реального времени.
• Управление всеми бортовыми системами, управляющимися ЭБУ.
• Получение VIN-кодов и калибровочных данных диагностируемого автомобиля.
• Просмотр кодов ошибок, которые были удалены ранее.
• Визуализация на компьютере информации с приборной доски автомобиля (тахометр, спидометр, термометр и т.д.).

• Получение данных в режиме реального времени абсолютного давления во впускном коллекторе, массового расхода топлива и др. систем.
• Тестирование (замер) мощности двигателя с предварительно заданными параметрами авто (вплоть до размеров шин и веса водителя с пассажирами) и коробки передач во всех режимах работы (номеров передачи).
• Возможность настройки собственных таблиц конфигурации (наборов параметров PID) и многое другое.

В качестве бонуса в программе ScanMaster-ELM предусмотрены специальные режимы диагностики автомобилей Opel и Alfa.

Программа ScanMaster-ELM доступна для смартфонов под управлением iOS (платная) и Android (бесплатная, но с урезанным функционалом). На момент написания обзора сость одной лицензионной копии программы ScanMaster-ELM составляла €75.

ELM327 программы для Android устройств (смартфон или планшет)

С помощью этих программ Вы сможете провести полноценную диагностику Вашего автомобиля используя elm327 адаптер и Ваш смартфон или планшет на базе android. Эти elm327 программы для android поддерживают как bluetooth, так и wi-fi адаптеры. Вместе с описанием программы есть ссылка на скачивание программы с официального сайта Google Play, поэтому Вы можете быть уверены в безопасности Вашего устройства. Так же Вы можете установить её просто набрав название программы в поиске Google Play Вашего устройства.

Torque

Самая популярная elm327 программа для android. Универсальная и очень функциональная, отлично работает со всеми марками автомобилей. Есть бесплатная и платная версия программы, отличающиеся по функционалу.

Работает с адаптерами: Bluetooth, Wi-Fi

OpenDiag Mobile

Очень удобная программа для диагностики автомобилей Российского производства с отличными возможностями. OpenDiag Mobile — бесплатная и имеет понятных русский интерфейс.

Работает с адаптерами: Bluetooth, Wi-Fi, USB

ScanMaster Lite

Отличная универсальная программа подходящая для огромного количества марок. Есть русский интерфейс и необходимый набор функций. Программа ScanMaster Lite — определённо из разряда рекомендованных.

Работает с адаптерами: Bluetooth, Wi-Fi

DashCommand

Так же достаточно неплохая и популярная программа с хорошим набором функций и поддержкой множества авто. Из минусов стоит отметить отсутствие русского интерфейса.

Работает с адаптерами: Bluetooth, Wi-Fi

OBD Авто Доктор

Универсальная elm327 программа с русским интерфейсом и неплохим набором для проведения диагностики. Есть две версии: бесплатная и платная, как обычно, в бесплатной слегка урезан функционал.

Работает с адаптерами: Bluetooth, Wi-Fi

ELMScan Toyota

Эта программа для владельцев автомобилей Toyota и Lexus всех рынков. Приложение достаточно мощное, на русском языке. В бесплатной версии набор продвинутых функций урезан достаточно сильно.

Работает с адаптерами: Bluetooth, Wi-Fi

EconTool for Nissan ELM327

Предназначена для автомобилей Nissan подключающихся по старому протоколу Nissan Consult, это примерно до 2008 года выпуска. Она представлена тут потому, что с этими автомобилями более популярные elm программы могут не работать.

Работает с адаптерами: Bluetooth, Wi-Fi

Классификация автосканеров по конструкции

Конструктивно диагностические сканеры подразделяются на две категории:

1. Автономные сканеры, предназначенные для обмена данными с бортовым компьютером без использования каких-либо дополнительных устройств. Их главная отличительная черта – наличие дисплея, поэтому размер автономных сканеров будет не меньше современного смартфона. Обладая таким устройством, можно диагностировать неисправности автомобиля в любых условиях. Тем не менее, дорогие профессиональные модели нередко оснащают функцией, позволяющей подключаться к ноутбуку, менять прошивку, выходить в интернет и т. д.
2. Адаптивные автосканеры изначально предназначены для работы в составе тандема ЭБУ и портативного гаджета. В качестве последнего обычно используется стационарный ПК, ноутбук, планшет или смартфон. Поскольку наличия собственного дисплея от такого устройства не требуется, его размеры гораздо компактнее и обычно не превышают габаритов спичечного коробка. При этом функционал такого прибора может сильно различаться – дорогие модели также умеют выходить в интернет, самостоятельно обновлять программное обеспечение, получать новые драйверы с сайта разработчика.

Если вы приобретаете автосканер для личного пользования, большой разницы между автономными и адаптивными устройствами нет, но для профессионалов более предпочтительными будут модели, которые можно подключать к ПК как более информативному средству для интерпретации данных, получаемых от бортового компьютера. В этом случае вы сможете одновременно наблюдать за несколькими параметрами работы транспортного средства в удобном графическом режиме.

Описание видов разъемов

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В. Оба штекера имеют 16-пиновый выход (два рядя по восемь контактов) и отличаются только центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем – с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото ниже представлены оба варианта устройств.

Разновидности разъема – Тип A слева и Тип B справа

Теперь вы можете использовать свой смартфон для сканирования автомобиля

Сегодняшние смартфоны могут быть мощными инструментами для множества задач, включая диагностику вашего автомобиля на предмет проблем.

Сегодня все автомобили имеют компьютеризированные диагностические системы, позволяющие выявить проблемы, которые их преследуют. Они называются портами OBD или «бортовой диагностикой» и позволяют подключать чип к автомобилю и смартфону и считывать тысячи данных датчиков двигателя.

Автомобильный разъем OBD2 – изображение любезно предоставлено Википедией

Чип, который вам нужен для просмотра кодов двигателя, называется диагностическим сканером или сканером OBDII. Обычно он подключается к порту, который находится под рулевым колесом, и дает вам список кодов, соответствующих проблемам, с которыми сталкивается ваш автомобиль. Однако есть гораздо более простой и дешевый способ подойти к процессу сканирования вашего автомобиля – через приложение для смартфона.

Лучшие приложения OBD2 для телефонов и планшетов Android 2020 года

1. Torque Lite – программное обеспечение Android OBD2 бесплатно

Не уверены, совместим ли ваш сканер Bluetooth OBD2 с вашим автомобилем? Сначала вам следует скачать Torque Lite. Однако, как и все бесплатные версии приложений для Android, Torque Lite может работать или не работать на некоторых автомобилях Subaru, Chrysler и Nissan.

Но для бесплатного приложения Torque Lite может сбрасывать коды неисправностей двигателя, экспортировать файлы карт и журналов в Google Планета Земля и предоставлять настраиваемые информационные панели.

Как и во всех бесплатных версиях, реклама будет вызывать серьезную озабоченность. К счастью, реклама в Torque Lite не такая неприятная по сравнению с другими бесплатными версиями приложений OBD2. Однако, если у вас дизельный автомобиль, это приложение может не работать в зависимости от марки и модели автомобиля.

2. Torque Pro – Раскройте весь потенциал вашего беспроводного сканера OBD для Android.

Примерно за 5 долларов вы можете загрузить более мощный Torque Pro. Это приложение оснащено функцией dyno, которая дает вам возможность измерять мощность и крутящий момент вашего автомобиля.

Если вы проводите много времени, копаясь под капотом, Torque Pro – лучшее приложение OBD2 для вашего устройства Android.

В зависимости от марки и модели вашего автомобиля Torque Pro может также считывать температуру трансмиссии и измерять ваш пробег от 0 до 60 миль в час без использования отдельного устройства. Наша любимая функция – плагин Track Recorder, который работает как черный ящик для вашего автомобиля, грузовика или внедорожника.

Неплохо для приложения, которое стоит меньше 5 долларов, правда? Автолюбители и продвинутые пользователи только хвалят Torque Pro!

3. Dash – бесплатное приложение для Android для регистрации ваших поездок и вождения.

Приложение Torque – очень эффективное приложение, которое мы всегда рекомендуем пользователям Android OBD, но некоторые люди хотели другой вариант. Почему бы не попробовать приложение Dash OBD2? Это приложение регистрирует ваши поездки и показывает, как повысить экономию топлива и сэкономить деньги. С его уникальным «рейтингом вождения» вы можете получить представление о ваших привычках вождения, а также полезные советы по дальнейшему повышению производительности и экономии топлива.

Приложение Dash OBD2 оптимизировано для всех автомобилей 1996 года и более новых, продаваемых в США

Обратите внимание, что некоторые функции приложения недоступны для международных пользователей

Dash – это бесплатное приложение OBD2, которое не только диагностирует контрольную лампу двигателя в вашем автомобиле, но и предоставит вам уникальную систему оценки водителя, чтобы вы могли улучшить среднюю экономию топлива во время поездки.

Dash также оснащен автомобильным локатором, поэтому вы можете легко определить, где вы припарковали свой автомобиль.

Самым большим недостатком Dash является то, что он иногда дает сбой на некоторых телефонах Samsung. Винс соединил Dash со своим сканером Foseal и использовал его на Jeep Cherokee 1999 года выпуска в течение двух недель. Он не обнаружил таких проблем с приложением.

Распиновка (схема подключения) OBD2 разъема

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

1. устанавливается производителем;
2. шина J1850;
3. устанавливается производителем;
4. масса авто;
5. сигнальная земля;
6. CAN-шина высокий уровень;
7. K-Line шина;
8. устанавливается производителем;
9. устанавливается производителем;
10. шина J1850;
11. устанавливается производителем;
12. устанавливается производителем;
13. устанавливается производителем;
14. шина CAN J2284;
15. L-Line шина;
16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Carista obd2

Популярное приложения для самостоятельной диагностики транспортного средства. Carista OBD2 позволит сэкономить деньги за счет того, что вам не придется ехать в автосервис каждый раз, когда загорается «checkengine». Carista предлагает:

1. Расширенную диагностика с учетом специфики производителя авто и поддержания связи с рядом электронных блоков управления.
2. Массу опций для настройки (от настройки автоматического закрытия двери при движении машины до изменения звука парковочных датчиков).
3. Обслуживание за счет доступа к электронным средствам, что дает шанс самостоятельно менять тормозные колодки, сбрасывать индикаторы замены масла и т.д.
