Подогрев лобового стекла: лобовое стекло с подогревом своими руками

Какое лобовое стекло с обогревом выбрать для замены штатного

Необходимость в замене лобового стекла на авто может быть обусловлена появлением на его поверхности трещин, сколов и других повреждений. Чтобы новое лобовое стекло быстрее отогревалось зимой, стоит рассмотреть вариант с установкой изделия, оснащенного системой обогрева.

Цена оригинального автостекла довольно высокая, поэтому многие автовладельцы выбирают более доступные варианты других производителей, но в этом случае стоит уделить особое внимание качеству товара.

Хорошее лобовое стекло не должно искажать видимость или формировать блики. Оно должно иметь хорошую прозрачность и высокую прочность. Продукция надежных брендов содержит специальную маркировку, соответствующую определенной модели авто

При выборе лобового стекла с подогревом нужно обратить внимание, чтобы нити были практически невидимыми.

Технология изготовления таких изделий отличается от той, которая применятся для производства боковых и задних автостекол. Существует несколько видов лобовых стекол с обогревом. При этом, прогреваться может как вся поверхность автостекла, так и отдельные его зоны.

1. Интегрированные системы для обогрева всей поверхности стекла

Различают два варианта таких конструкций:

• В процессе производства лобового стекла для автомобилей в триплекс впаивается тоненькая нить электрического проводника. Это достаточно дорогостоящая процедура. Именно из-за высокой стоимости готовой продукции многие производители автостекол отказались от этого варианта изделий. Кроме того, сетка из встроенных нитей способствует формированию бликов на солнце или под ярким искусственным светом. Для изготовления таких стекол используют тончайшие нити, но и они могут стать причиной дезориентации водителя в свете фар встречного транспорта. Для устранения данного недостатка производители используют особое деполяризующее покрытие. Нанести такое покрытие самостоятельно не получится.
• Другой тип лобовых стекол с обогревом состоит из 3-х слоев: наружный и внутренний слой производят из специального стекла, а средний изготавливается из полимерной пленки. Чтобы избавиться от наледи на лобовом стекле, необходимо прогреть его наружный слой. Под него и наносится на полимер металлизированный слой, выступающий в качестве нагревательного элемента, тепло от которого передается по всей площади лобового стекла. Подключение обогрева к бортовой электросети осуществляется с помощью специальных разъемов, расположенных вверху и внизу автостекла.

2. Частичный прогрев зоны покоя стеклоочистителей

Этот вариант также включает два варианта решений.

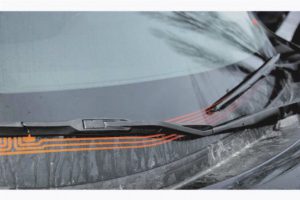

• В первом случае на нижний сектор лобового стекла наносится нагревательный элемент. Готовое изделие, изготовленное таким способом, будет обеспечивать обогрев только в области стеклоочистителей. Чаще всего именно в этом месте и происходит образование наледи, поэтому владельцы авто и выбирают такие стекла для замены.
• Еще один способ обогрева отдельной зоны лобового стекла предполагает наличие в стеклоочистителях встраиваемого нагревательного элемента. Этот вариант считается наиболее безопасным, а главное, замена оригинального лобового стекла не понадобится. Резинки стеклоочистителей будут нагреваться и передавать тепло стеклянной поверхности. Но предварительно следует завести мотор и подогреть автостекло с помощью обдува. Если этого не сделать, в морозную погоду стекло, соприкасаясь с горячим дворником, может треснуть.

Замена лобового стекла автомобилей должна выполняться опытными специалистами с точным соблюдением технологических требований. Сначала нужно аккуратно демонтировать старое автостекло, установить новое, проклеить его и просушить. При замене лобового стекла с подогревом мастера могут вывести провода подключения в любом удобном месте.

Установка обогрева лобового стекла

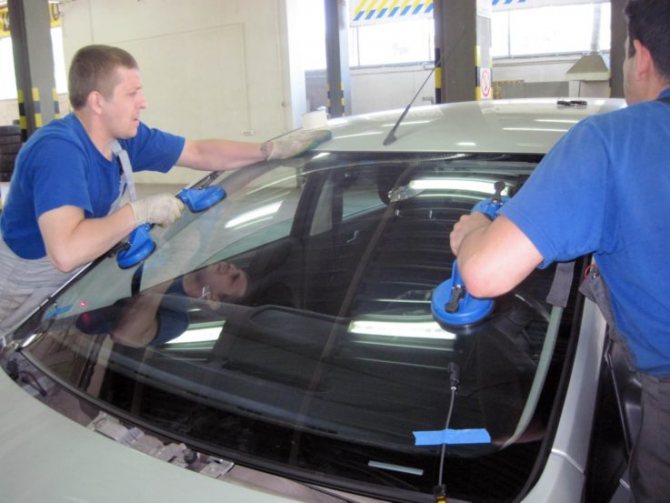

Установка в сервисном центре

Установка лобового стекла с обогревом в автосервисе, как упоминалось выше, состоит из демонтажа старого стекла и электромонтажа, с целью разводки проводов питания и управления обогревом. Такую услугу вы можете получить, обратившись в салон, где приобретался автомобиль, либо в салон, обслуживающий автомобили вашей марки.

Услуга оказывается не только автосалонами, но и различными автомастерскими, но рекомендуется все-таки воспользоваться помощью автосалона, чтобы избежать несоответствия модели стекла и автомобиля. Демонтаж и установка занимают некоторое время, в течении которого вы можете попить чай или кофе, либо понаблюдать за процессом установки.

Самостоятельная установка

Этот способ наиболее рискованный, так как вряд ли каждый из нас является профессиональным автомехаником. Чтобы сделать обогрев самостоятельно, вам необходимы базовые знания об электрооборудовании автомобиля. Также необходим навык работы паяльником.

Рекомендуем: Как восстановить и отремонтировать обогрев заднего стекла, если он не работает

Вы можете оснастить стекло обогревом путём монтажа ленты в плоскости стеклоочистителей и наклеиванием её по периметру окна. Для этого приобретайте в магазине самоклеящуюся ленту (без нитей накаливания) и тщательно протрите внутреннюю сторону стекла ветошью или вельветовой тканью, чтобы очистить от пятен и пыли

Затем осторожно приклеивайте полосы ленты

После монтажа необходимо запитать обогрев в систему электропитания автомобиля. Для этого один вывод необходимо подключить к плюсовому проводу, а другой — к блоку управления. В случае с установкой обогрева дворников и стеклоочистителей повторяется всё то же самое, кроме демонтажа старого стекла.

Особую осторожность соблюдайте, когда будете работать паяльником с контактами! Малейшая оплошность может привести к неполадкам всей электросети автомобиля

Маломощные комплекты, подключаемые к прикуривателю

Существует такое понятие, как портативный обогреватель стекла или салона, работающий от прикуривателя. Такие устройства изготавливаются из металла и пластика, весят в среднем полкилограмма. Их средняя мощность составляет 150 Вт. Прибор представляет собой нечто вроде портативного фена, который подключается к прикуривателю, и, нагнетая теплый воздух, подобно обычному фену, обогревает стекло, а заодно и салон.

Прибор, в принципе, удобен для подготовки автомобиля к поездке, но всё же такие устройства пока что не пользуются особой популярностью из-за их сомнительного качества сборки. Также недостатком данного прибора является низкая мощность.

Время, затраченное на обогрев стекла перед поездкой, может отличаться, в худшую сторону, от времени, потраченном на обогрев с помощью то же нити накаливания. Ещё одним недостатком прибора является то, что стекло лучше всего прогревается в месте его установки. Дальние края стекла нагреваются медленнее, и поэтому приходится перемещать прибор так, чтобы прогрелось всё стекло.

Также, если переборщить с нагнетанием воздуха, то температура в салоне может быть выше комфортной. Но, благодаря влиянию рекламы, устройства всё же приобретаются автолюбителями. Весьма любопытным из подобных устройств является скребок с подогревом. Он может подойти для удаления наледи со стекла, путём одновременного нагревания и соскребания кусочков льда.

Какие комплектации Весты включают в себя подогрев автостекла

К сожалению, в базовой комплектации Лада Веста, вы вряд ли обнаружите такую опцию, как подогрев ветрового стекла. Минимальная комплектация, включающая в себя подогрев – это Comfort. Стоимость Весты с набором опций Comfort составляет минимум 592000 рублей (на конец марта 2019 года). Если сравнивать с базой, то разница в цене получается чуть больше 75 000 рублей.

Если вам принципиально нужна данная опция, но нет возможности переплачивать почти сто тысяч рублей, то установить подогрев ветрового стекла на автомобиль можно и в дальнейшем – это обойдётся значительно дешевле, особенно если выполнять данную работу своими руками.

В комплектациях Luxe вы получите кнопку «Defrost MAX», о которой уже говорилось выше. Данная кнопка комплексно запускает все возможные системы для ускорения разогрева всех стекол и боковых зеркал автомобиля.

Типы систем подогрева лобового стекла — какую выбрать

Немного теории

Технология изготовления лобовых стёкол с обогревом отличается от таковой для задних стекол. Существует несколько способов обогрева. Некоторые из них обеспечивают полный прогрев лобового стекла, а другие — лишь его части. Все способы подробно расписаны ниже.

Интегрированные системы для обогрева всей поверхности стекла

Здесь существует два способа:

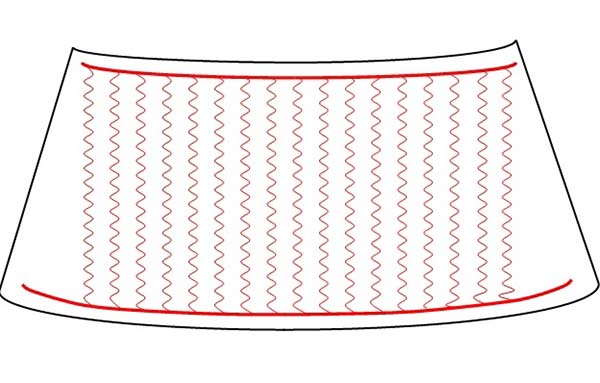

1. При изготовлении в триплекс впаивают тонкую, едва заметную глазу нить. Такой способ требует немалых затрат, поскольку повышение стоимости триплекса с электрообогревом является серьёзным недостатком, из-за которого многие производители отказались от производства таких стёкол. Здесь же появляется еще один существенный минус. Сетка обогревателя может создавать блики на солнце или на ярком искусственном освещении. Дискомфорт для водителя при появлении таких бликов обеспечен. Несмотря на тонкость нитей, они могут дезориентировать водителя при появлении встречного транспортного средства со включенным дальним или даже ближним светом фар. Однако, производители со временем нашли выход из положения: было разработано специальное деполяризующее покрытие. Самостоятельно изготовить такое покрытие возможности нет.
2. Лобовое стекло автомобиля состоит из трёх слоёв: из внутреннего слоя стекла, наружного слоя стекла и полимерной пленки между ними. Для обеспечения прогревания необходимо согреть именно наружный слой. Второй способ подразумевает нанесение металлизированного слоя между той поверхностью наружного слоя стекла, которая обращена внутрь, и слоем полимерной пленки. Этот металлизированный слой является нагревательным элементом, тепло от которого передаётся по всему периметру стекла. Разъемы для подключения данной системы находятся сверху и снизу лобового стекла автомобиля.

Частичный прогрев зоны покоя стеклоочистителей

Здесь также существуют два способа.

Первый способ обогрева лобового стекла заключается в том, что нижняя часть стекла снаряжается нагревательными элементами. Но этот способ не обеспечивает прогрев стекла по всему его периметру. Он прогревает лишь зону дворников

Но, поскольку эта зона считается самой важной для обзора, многие водители предпочитают этот способ.
Еще один нетривиальный способ заключается в оснащении нагревательными элементами самих дворников. Если соблюдать условия эксплуатации, то этот способ будет самым безопасным

При таком способе необходим предварительный прогрев стекла, а затем — включение нагревательной системы. Но это не подходит при особо сильных морозах, так как стекло может потрескаться.

Подогрев форсунок стеклоомывателя

Такие форсунки, как правило, универсальны и могут устанавливаться на самые различные автомобили. Изготовить их можно самостоятельно, но всё же рекомендуется приобретать их в магазинах. Наиболее надежные форсунки вы можете приобрести у предприятий-партнёров изготовителей автомобилей. Они предназначены для предотвращения замерзания омывающей жидкости при низких температурах и предупреждения выхода из строя систем стеклоомывателя.

Также плюсом использования таких форсунок является подогрев жидкости стеклоомывателя. А тёплый раствор, как известно, лучше способствует очищению предметов. Тёплая вода быстрее устраняет образовавшуюся наледь, а эластичность резиновых щеток очистителя значительно повышается.

Но подогрев форсунок не даёт стопроцентной гарантии эффективности из-за некоторых факторов. Самым значимым из них является качество жидкости в стеклоомывателе. При низком качестве такая жидкость будет кристаллизоваться при температуре гораздо более высокой, чем установленная производителем. Температура форсунок при движении в морозную погоду сильно уменьшается, из-за встречного потока холодного воздуха.

Некоторые ингредиенты, способствующие предотвращению кристаллизации, имеют очень низкие массы и поэтому быстро испаряются. Особенно часто это происходит при выключении двигателя, когда прекращается подача жидкости, и она стекает обратно. «Незамерзайка» в таких случаях может замёрзнуть даже при нулевой температуре.

Подогрев дворников

Подогрев дворников необходим для предотвращения пристывания щёток к стеклу во время морозов. Среди очевидных плюсов также можно отметить увеличение срока эксплуатации дворников и исключение моментального замерзания жидкости при движении на большой скорости в мороз. Устройство подогрева можно как купить в специализированном магазине, так и собрать самому. Но рекомендуется всё же приобретать готовые устройства. Среди минусов подогрева дворников стоит отметить относительно высокую стоимость.

Обогрев с помощью встроенных металлических нитей

Такой подогрев наиболее эффективен, однако для него необходима установка нового стекла. Также придется проложить проводку, установить предохранитель, реле и подключить к кнопке обогрева. Схема с использованием реле, а также предохранитель обязательны, потому что кнопка может не выдержать тока. Подключать нагреватель к реле обогрева заднего стекла нежелательно, из-за опасности перегрева. После заводки двигателя достаточно нажать на кнопку (щелкнуть переключателем) и через 3–5 минут стекло оттает. Стоимость такого стекла составляет 5–20 тысяч рублей за китайский неоригинал, найти и поставить его своими руками не так просто, поэтому такой способ широкого распространения не получил. Однако, если вы сможете найти такое стекло на свой автомобиль, то смело устанавливайте и подключайте его, после чего вам не придется переживать о наледи.

Статья в тему: Наказание за непристегнутый ремень безопасности

Как установить подогрев лобового стекла

Установка подогрева лобового стекла является достаточно простой задачей. Стекло снимать не нужно. Основная задача — обезжирить поверхность стекла и затем аккуратно наклеить липкую ленту с нитями подогрева

Важно добиться того, чтобы лента не начинала отслаиваться. Еще нужно учитывать, что если часть нитей накала отслоилась от стекла, в этих местах возникает перегрев нитей и система частично или полностью выходит из строя

Также при выполнении работ нельзя клеить нити на влажное, неочищенное или же холодное стекло. В этом случае приклеить ленту надежно не удастся, произойдет отслойка.  В случае если комплект для установки подогрева стекла минимальный, тогда в «плюсовой» провод подогрева нужно дополнительно установить предохранитель в отдельном корпусе.

При установке нитей важно приклеить нити так, чтобы прогревать линию контакта рабочих кромок щеток стеклоочистителя с самим стеклом. Это позволит избежать отрыва примерзшей резинки и дефектов лезвия в том случае, если дворники будут включены случайно или слишком рано, то есть пока лед не растаял

Также может срабатывать и датчик дождя, при этом дворники еще не отогрелись.

Также при установке лент важно разметить, где будут подключаться к нитям провода питания. Это в значительной степени упрощает монтаж

Саму проводку на обогрев лобового стекла можно спрятать под накладками передних стоек (если они без Airbag и/или их можно снять без трудностей).

Еще добавим, что при выборе предохранителя для обогрева стекла можно поставить предохранитель 10 А. Если же подогрев мощный, тогда можно заменить такой предохранитель на аналог 15А.

Схему подключения питания нужно продумывать так, чтобы запитаться от штатной проводки

Обратите внимание, брать питание от прикуривателя не следует, так как подогрев может работать даже в том случае, если зажигание выключено. Оптимально делать так, чтобы подогрев работал только при включенном зажигании.

Еще нужно поставить выключатель (кнопку) подогрева лобового стекла. Такой выключатель желательно подбирать с износоустойчивой клавишей и контактами для мощных энергопотребителей, а также с надежным корпусом, который не будет плавиться. Для таких задач лучше выбирать подходящий выключатель автомобильный.

Параллельно можно использовать подключение подогрева лобового к подогреву заднего стекла, однако делать этого не рекомендуется по причине больших нагрузок. Лучше создать полностью отдельную схему.

Подключить лобовое стекло с подогревом лучше в области моторного отсека, выведя туда провода.  При этом провод «+»также нужно заводить в салон, чтобы подключить кнопку обогрева лобового стекла. Такой подход позволит включать обогрев стекла только с кнопки из салона и только при включенном зажигании.

Установка обогрева на стеклоочистители лобового стекла

Внутри таких стеклоочистителей находится элемент, который нагревается при помощи тока. Тепло от элемента передается на резинку и корпус щетки, что помогает растопить лед на лобовом стекле за быстрое время. Есть два вида подогрева дворников:

1. Активируемые, при включении в прикуриватель
2. Активируемые, при нажатии кнопки на пульте, идущим с ними в комплекте.

Все два варианта подключаются через прикуриватель автомобиля. Просто в первом для отключения подогрева, необходимо отсоединить разъем от прикуривателя, а во втором варианте можно просто нажать кнопку на пульте. Все два варианта монтируются следующим образом.

Монтаж

Сделать обогрев щеток просто. Суть схемы подключения: Провод подключается к прикуривателю и выводится с салона в подкапотное пространство к щеткам.

С подкапотного пространства провод подключается к щетке. На щетке он фиксируется специальным хомутами, идущими с ней в комплекте.

Достоинства: быстрый обогрев, относительная простота монтажа

Недостатки: будет занят прикуриватель

Что еще можно нагреть?

Подогрев форсунок омывателя лобового стекла — еще один вид зимних помощников. Привлекает такая опция своей доступностью и эффективностью. Стоят форсунки с нагревательными элементами недорого, установить их можно практически на любой автомобиль. Если не удастся найти подогреваемые форсунки, созданные именно для вашей модели, то можно воспользоваться универсальными или подобрать с другого автомобиля. Как бонус вы, возможно, получите еще и веерный распылитель вместо струйного, который гораздо эффективнее покрывает площадь стекла и экономно расходует жидкость омывателя. Проблема может возникнуть только с креплением, но в большинстве случаев это решаемо.

Система подогрева форсунок обычно снабжается термодатчиком, поэтому нагреватель включается только при минусовых температурах. Подогрев омывателя лобового стекла — менее эффективный и более трудновыполнимый способ. При схожем результате вам придется повозиться с подключением. К тому же нагревательный элемент необходим гораздо большего размера и мощности. Даже если в дополнение утеплить шланги омывающей жидкости, такая система без подогрева форсунок работает только до минус 10 градусов.

Конструкция обогревателя лобового стекла (встроенного)

В настоящее время производители предлагают автомобильные стекла с обогревом двух типов:

• Изделия, зона прогрева которых расположена в зоне стеклоочистителей автомобиля.

• Изделия, зона прогрева которых занимает практически всю площадь.

Предложения современных производителей довольно разнообразны и отличаются не только богатством вариантов комплектации, но и широким набором технических характеристик.

Конструкция системы, как правило, состоит из:

• Двух реле электромеханического типа (способных выдерживать силу тока до 40 Ампер).

• Нитей накаливания.

• Управляющего микропроцессора.

В первую очередь обеспечивается нагрев контура «А», что позволяет по истечению 5-7 минут (при температуре наружного воздуха не ниже 15С) начать безопасное движение автомобиля. Затем аналогичным образом обогревается лобовое стекло в зоне контура «В». Переключение происходит без участия водителя (автоматически), что позволяет ему не отвлекаться от управления транспортным средством. Тем не менее, во многих моделях систем обогрева автомобильных стекол предусмотрена возможность принудительного переключения контуров, необходимость в применении которой, возникает тогда, когда нагрев контура «А» происходит быстрее 5-7 минут.

О преимуществах, обеспеченных применением данного типа обогревателя лобового стекла транспортных средств было сказано выше. Однако не лишено это устройство и некоторых недостатков:

• При освещении фарами встречного автомобиля нити накаливания создают блики, ухудшающие обзорность дорожного полотна.

• Необычный внешний облик стекла не всегда гармонирует с традиционными дизайнерскими решениями экстерьера автомобиля.

Обогрев омывающей жидкости

Этот вид обогрева не только помогает зимой растопить слой на стекле, но и летом смыть грязь, так как теплая вода моет лучше холодной. Есть два пути обогрева омывающей жидкости:

1. Обогрев бочка омывателя
2. Обогрев форсунок омывателя

Обогрев бочонка

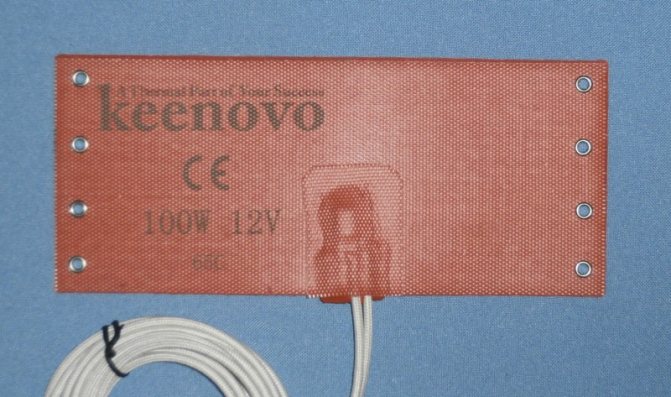

Подогрев омывателя осуществляется при помощи специальных пластин с термостатом. Приобрести их можно в любом магазине радиоэлектроники.

Так же как и обогрев щеток и лобового эти пластины подключаются через провод 12 Вольт. К примеру, можно взять провод от обогрева зеркал. Так как эти элементы имеют встроенный термостат, то они способны отключаться при достижении температуры выше 50 градусов.

Зафиксировать пластины на бочке не сложно, так как они самоклеющиеся.

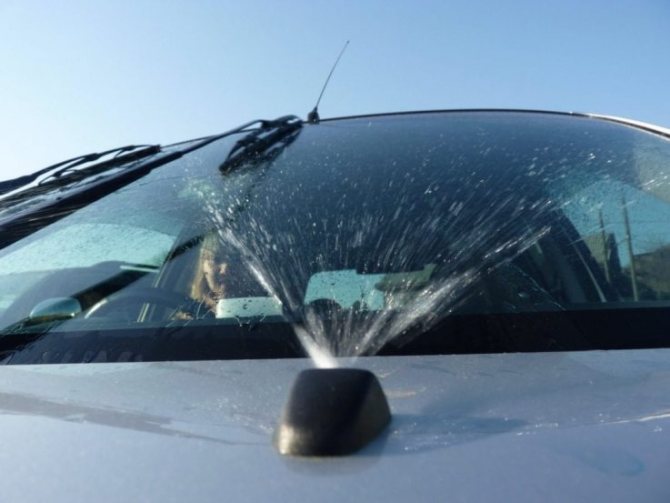

Обогрев форсунок

Подогрев форсунок омываетлся лобового стекла осуществляется за счет встроенного сопротивления внутри них. Под действием тока это сопротивление нагревается и передает тепло на омывающую жидкость.

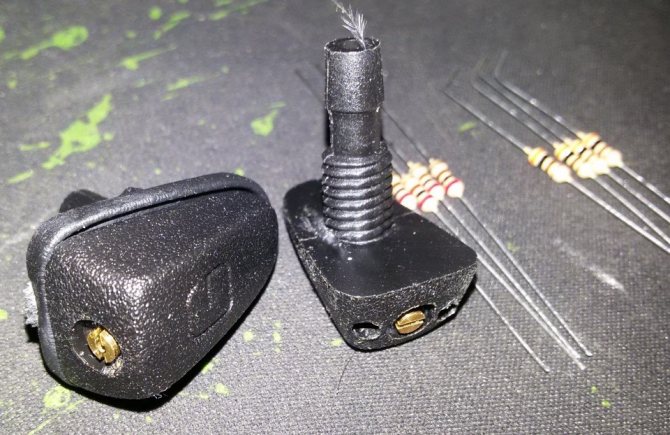

Такие форсунки можно либо купить, либо сделать самому. Предпочтительнее второй вариант, так как первый стоит дорого. Можно купить обыкновенные дешевые форсунки и внедрить в них нагревающий элемент. Этим элементом является резистор на 300 ом, который можно приобрести в магазине радиоэлектроники за 20 рублей. Потребуется 4 штуки.

Рекомендуем: Пошаговая инструкция по самостоятельной проверке АКПП при покупке подержанного авто

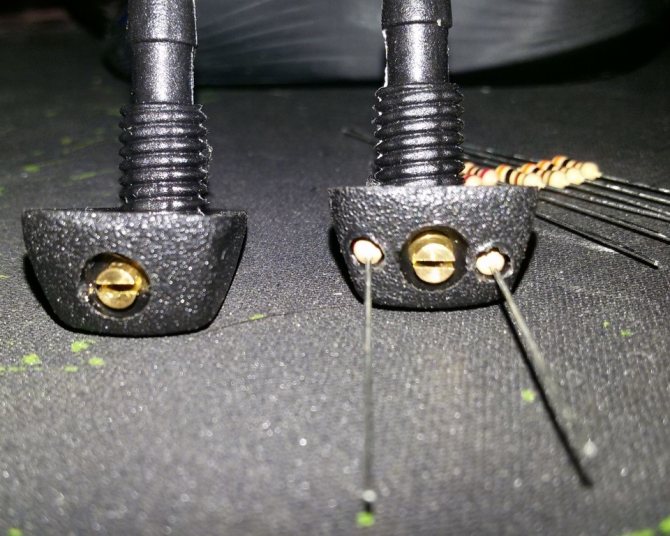

Для размещения резистора внутри, в пластиковом корпусе форсунки нужно просверлить паз.

Вставив в паз резистор, производим его подключение.

Припаиваем провода к концам резистора и подключаем их, например, через обогрев заднего стекла. Такой отопитель лобового стекла отличается быстротой нагрева жидкости.

Приобретение нового переднего стекла с подогревом

Вариант является хорошим, если есть комплектация вашего автомобиля с функцией обогрева переднего стекла. Можно просто приобрести такое стекло и монтировать вместо старого. Эта деталь будет оригинальной и качественной.

В случае отсутствия такой комплектации можно приобрести китайское неоригинальное стекло с подогревом. Этот вариант уже является лотереей, потому что не факт, что это лобовое будет работать хорошо.

Читать дальше: Рено дастер минусы и недостатки

Не стоит забывать, что это стекло придется монтировать либо самостоятельно, либо на сервисе. Лучше всего самостоятельно, потому что приобретение нового стекла с подогревом является дорогой покупкой (стоимость таких стекол начинается от 10 000 рублей).

Достоинства: при покупке оригинала, самый качественный вариант.

Недостатки: дороговизна, риск некачественной продукции при покупке неоригинала.

Плюсы и минусы данного обогрева

Как и любое устройство, обогрев лобового стекла в зоне стоянки стеклоочистителей и по всему периметру имеет свои преимущества и недостатки. Сопоставив данные характеристики, автомобилисты сами вправе решать, устанавливать таковые на свои авто или же нет.

Преимущества: ощутимо уменьшается время подготовки транспортного средства перед выездом (снег, лед – все это исчезает за несколько минут), отличный визуальный контроль происходящего на дорогах общего пользования, с внутренней стороны стекло не запотевает и не берется инеем даже в момент простоя.

Недостатки: первое время нити накаливания бросаются в глаза и отвлекают, иногда привыкнуть к ним так и не удается. Если аккумулятор машины не первой свежести, происходит его разрядка при длительном простое авто на стоянке, поэтому нужно следить и не забывать отключать блок обогревателя.

Возможные неисправности и их признаки

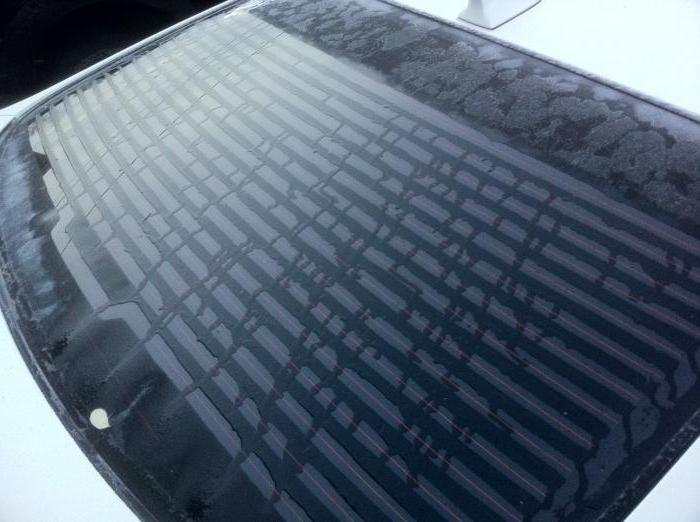

Если не работает обогрев заднего стекла, то об этом автолюбители обычно узнают, когда оно начинает потеть или на нем образуется налет. Включая функцию обогревателя, можно ждать очень долго, в итоге результатов не будет никаких или стекло обогреется частично. Здесь не нужно быть большим специалистом, чтобы понимать, что устройство требует ремонта.

В зависимости от схемы подключения, обогреватель ветрового или заднего стекла автомобиля может включаться как при включенном зажигании, так и без него, но обычно все же работает при включенном. В зависимости от автомобиля, ветровое или нити, установленные на клей на заднем стекле, могут срабатывать только после запуска двигателя. Это позволяет предотвратить ускоренный разряд аккумулятора (автор видео — БортЖурнал Рено Меган).

Также следует отметить, то устройство может работать на токе от 10 до 25 ампер, здесь все зависит от конкретного автомобиля.

Итак, если не работает обогрев заднего стекла, то типов неисправностей может быть несколько:

1. Система не включается. В том случае, если лампа, расположенная на кнопке, не светится при включении системы, вероятнее всего, проблема заключается либо в кнопке, либо в предохранителе. Если лампа горит, но при этом нити, посаженные на клей, не греются, проверить необходимо реле. В некоторых случаях проблема заключается в разъемах соединения устройства с электроцепью автомобиля, поэтому проверить нужно и эти элементы. Диагностика осуществляется в соответствии с сервисной документацией к авто.
2. Если заднее или ветровое стекло отпотевает медленно, особенно в период зимних холодов, то суть проблемы может заключаться в плохом контакте одного из разъемов, это нужно проверить.В итоге сопротивление контактов будет увеличиваться, а напряжение будет менее мощным, соответственно, нити, посаженные на клей, будут прогреваться дольше. Для того, чтобы проверить это, необходимо использовать мультиметр и произвести замер показателя напряжения на клеммах устройства. Если в полученных показаниях есть различия, то они должны составлять не более одного вольта. В противном случае потребуется восстановление обогрева заднего стекла автомобиля.
3. На автостекле остаются горизонтальные следы от запотевания — еще один тип неисправности. Одной из самых распространенных проблем в этом случае является обрыв нитей накаливания в тех или иных местах. Обычно проверить и выявить такую поломку можно без специальных приборов, просто на глаз, так как в месте обрыва автостекло будет не оттаявшим или запотевшим. Следует отметить, что даже при небольшом механическом воздействии дорожки разрушаются, поэтому при очистке автостекла необходимо аккуратно пользоваться скребком. Если вы практикуете перевозку габаритных грузов, следите за тем, чтобы они не упирались в заднее стекло.
