Диагностическая ошибка p0135

На что указывает

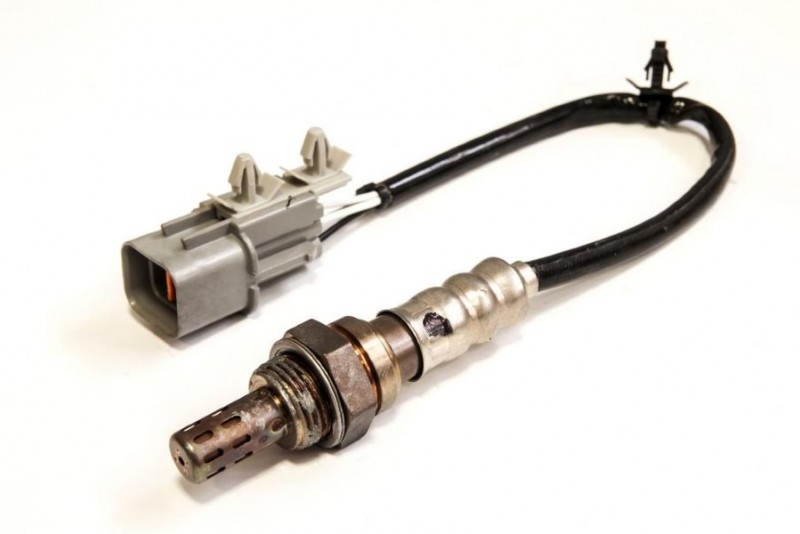

Ошибка, диагностируемая под кодовым номером P0135 говорит о неисправности или обрыве цепи подогрева датчика кислорода. Данное устройство представляет собой первый лямбда-зонд, который устанавливается на позиции до нейтрализатора.

При производстве современных кислородных датчиков применяются высоко развитые технологии, позволяющие минимизировать риски скрытых дефектов, а ресурсов, которыми они обладают, может хватать на несколько сотен тысяч километров. Но несмотря на это, ошибка P0135 является одной из наиболее распространенных и может возникать даже во время гарантийного срока авто.

Чтобы кислородный датчик начал работать, его чувствительному элементу необходим подогрев до определенного температурного уровня. На автомобилях более ранних выпусков лямбда-зонды не оснащались цепями подогрева. Однако ввиду требований соответствия экологическим стандартам производители стали выпускать кислородные датчики с подогревом. Изначально этот элемент изготавливался из проволоки, а впоследствии ― из керамического материала.

Целостность нагревателя контролируется электронным блоком управления. При нормальной его работе и целой цепи на транзисторе показывается небольшое напряжение. При слишком большом сопротивлении уровень напряжения на резисторе достигает нулевой отметки. Когда этот показатель определяется контроллером, включается аварийный режим, а в памяти устройства фиксируется код ошибки P0135.

Диагностика проблемы

Самая частая проблема, приводящая к возникновению ошибки P0135, на автомобилях с низким расположением кислородного датчика – это физический обрыв провода. Необязательно для этого увлекаться внедорожной ездой: повредить проводку можно даже на дворовой парковке, если не повезет. Поэтому первым делом осмотрите и проводку датчика, и его разъем. Нас интересуют именно провода подогрева, которые можно найти по сервисной документации для своей машины или, в случае распространенных датчиков Bosch, сразу смотреть на два белых провода.

Ещё кое-что полезное для Вас:

• Почему плохо запускается двигатель на холодную
• Регулятор давления топлива — устройство, принцип работы, неисправности
• Почему на холодном двигателе плавают обороты

Если нет видимых следов обрыва или окисления проводки (не забывайте, что чрезмерный рост сопротивления цепи тоже приведет к возникновению ошибки P0135!), измерьте сопротивление нагревателя тестером. В зависимости от модели конкретного лямбда-зонда оно меняется, но в любом случае будет находиться в пределах 3-20 Ом.

Если измеренное значение отличается на порядок, или тестер показывает полный обрыв, датчик подлежит замене. Обычно керамический нагревательный элемент отказывает из-за растрескивания (часто в вынутом датчике при потряхивании слышен шелест), но в любом случае он неремонтопригоден.

Но, если сопротивление самого нагревателя в норме, проблема кроется уже во внешних цепях. Включив зажигание, проверяем тестером уже контакты на разъеме из «косы». На одном из них напряжение незначительно отличается от бортового, второй прозванивается на «массу» (управляющий подогревом ключ открыт, сопротивление открытого ключа – десятые или сотые доли ома).

Самая большая проблема – это отказ самого ключа в блоке управления, редкая, но и с ней в практике диагноста приходится сталкиваться. В этом случае самый выгодный для владельца даже для отечественных автомобилей вариант – это перепайка блока, а не замена его новым. Для проверки исправности ключа прозвоните тестером всю цепь от разъема лямбда-зонда до разъема ЭБУ впрыска. Если цепь исправна, «виноват» именно блок.

Насколько это серьёзная ошибка

Автолюбители закономерно интересуются тем, можно ли продолжать эксплуатацию машины, если возникла такая ошибка.

В худшем случае подобная неисправность приведёт к незначительному увеличению расхода топлива и едва заметным изменениям в динамике. Далеко не все заметят подобные изменения.

Но есть примеры, когда при бессистемном проявлении ошибки требовалось более серьёзное вмешательство в конструкцию автомобиля, включая замену проводов. Если ошибка появляется из-за нарушения контактов, разрушения изоляции, тогда игнорировать такую проблему не стоит. В дальнейшем могут возникнуть более опасные неполадки.

Да, ездить на автомобиле при такой ошибке, когда неисправен подогрев кислородного датчика, можно. Но будет лучше, если вы проведёте диагностику, установите точную причину и устраните её. Плюс без решения проблемы продолжит гореть лампа Check Engine, что также доставляет определённый дискомфорт.

Поиск неисправности

Используя диагностический сканер или адаптер, определите, правильно ли переключается датчик 1 в блоке цилиндров 1. Он должен быстро переключаться между бедным и богатым состоянием, равномерно.

Шаг 1

Если это так, неисправность, вероятно, непостоянная. Вы должны проверить проводку на наличие видимых повреждений. Затем пошевелите разъём и проводку, наблюдая за напряжением датчика кислорода. Если сигнал меняется, закрепите соответствующую часть жгута проводов в том месте, где возникает проблема.

Шаг 2

Если ДК не переключается должным образом, попробуйте определить, правильно ли датчик показывает выхлоп или нет. Сделать это можно, на короткое время сняв подачу вакуума с регулятора давления топлива. Датчик кислорода должен показать богатую смесь, реагируя на добавление дополнительного топлива.

Восстановите прежнее состояние регулятора топлива. Затем создайте состояние бедной смеси, отсоединив линию подачи вакуума от впускного коллектора. Датчик кислорода должен показать бедную смесь, реагируя на увеличение воздуха.

Если датчик работает должным образом, то с ним может быть всё в порядке, а проблема может заключаться в отверстиях в выхлопе или неучтенной утечке вакуума в двигателе.

Если в выхлопе есть отверстия, возможно, что датчик O2 неправильно истолковывает выхлоп из-за избыточного количества кислорода, поступающего через них.

Шаг 3

Возможно ДК просто не переключается или работает медленно, заторможенно. Отсоедините разъём датчика. С помощью мультиметра убедитесь, что на него приходит 5 вольт опорного напряжения.

Затем проверьте наличие напряжения 12 В в цепи нагревателя датчика кислорода. Также проверьте целостность цепи заземления.

Если что-то из этого отсутствует или не соответствует правильному напряжению, устраните обрыв или короткое замыкание в соответствующем проводе. Лямбда-зонд не будет правильно работать без надлежащего напряжения. Если с напряжениями всё в порядке, замените датчик кислорода .

Причины возникновения ошибки P0135

Чтобы ошибка P0135 записалась в память компьютера, и водитель увидел надпись «Проверьте двигатель», необходимо, чтобы температура нейтрализатора была выше оптимальной, а вместе с тем, чтобы и сопротивление кислородного датчика было выше.

Важно обратить внимание, что даже при устранении ошибки P0135, ее код записывается в память. Соответственно, при следующей диагностике она будет отображаться, даже если сама проблема уже нейтрализована

Обратите внимание: Если есть сомнения в наличии ошибки P0135 в работе автомобиля, нужно использовать режим тестирования, а не самодиагностики. При этом записи в архиве должны быть обнулены

На саму ошибку P0135 указывают проблемы с нагревателем кислородного датчика. Данная ошибка может быть вызвана ограниченным количеством проблем:

• Проблемы с работой самого датчика кислорода. Например, он может выйти из строя;
• Неисправный контакт, питающий датчик кислорода. Например, он может быть окислен;
• Короткое замыкание в цепи или разрыв проводки.

Обратите внимание: В редких ситуациях и другие проблемы могут вызывать ошибку P0135. Например, сбои в самом ЭБУ автомобиля

Но это бывает настолько редко, что не рассматривается в рамках данной статьи.

Для устранения ошибки P0135, нужно понять, что ее конкретно вызывает, после чего решить проблему.

Признаки

Одна из основных проблем заключается в том, что ошибка P0135 на некоторых автомобилях никак не проявляется. Порой обнаружить проблему удаётся только путём диагностики, при считывании сканером ошибок в памяти ЭБУ.

На поведении самого двигателя ошибка может никак не сказаться.

В зависимости от автомобиля, могут проявляться следующие симптомы:

• загорается индикатор Check Engine (происходит практически на всех авто);
• незначительно увеличивается расход топлива;
• машина немного теряет в динамике при разгоне;
• звук выходящего выхлопа становится более надрывным;
• запах выхлопного газа может оказаться более едким.

Невооружённым взглядом, а также без знаний особенностей поведения своей машины, заметить признаки такой ошибки бывает очень сложно. Поэтому проще всего воспользоваться сканером, прочитать ошибки и действовать на основе полученных результатов.

Необходимость в подогреве кислородного датчика

Кислородный датчик для начала работы требует разогрева чувствительного элемента до определенной температуры. Во время работы двигателя это обеспечивается температурой выхлопных газов, особенно на современных двигателях с катколлекторами, где верхний лямбда-зонд установлен впритык к головке блока.

Изначально лямбда-зонды никаких цепей подогрева не имели – с такими датчиками можно столкнуться, например, на старых «японцах» (однопроводные, где «масса» сигнала идет по выхлопной трубе на двигатель, и более точные двухпроводные с отдельной сигнальной «массой»). Во времена, когда строгость экологических норм была несравнима с нынешними, отсутствие коррекции по лямбда-зонду во время прогрева мотора не было критичным: двигатель прогревался на заведомо богатой смеси. Уже по мере того, как начинал изменяться сигнал на выходе лямбда-зонда, электронный блок управления (ЭБУ) переходил на алгоритм «замкнутой петли», включая обратную связь по кислородному датчику.

В дальнейшем и на этот режим экологи обратили пристальное внимание. Автоконцернам пришлось обеспечить максимально быстрый вывод системы впрыска на «замкнутую петлю», чтобы уложиться в требования эконорм

Так появились кислородные датчики с подогревом, вначале проволочным, а затем и керамическим.

Как только Вы включаете зажигание, ЭБУ впрыска проводит первичное тестирование себя самого и периферийных цепей, включая подогрев кислородного датчика. К моменту запуска мотора он уже успевает нагреться, окончательно выходя на рабочий режим с минимальной задержкой. Но отсюда же возникла и вероятность появления «лишней» неисправности.

Контроль целостности нагревателя происходит в ЭБУ очень просто – по падению напряжения на резисторе очень малого сопротивления (сотые доли ома), включенного в цепь транзистора, управляющего подогревом. Когда все нормально, в полном соответствии с законом Ома для полной цепи на этом транзисторе присутствует небольшое напряжение, которое расценивается контроллером ЭБУ как нормальная работа нагревателя. Но в случае слишком большого сопротивления в цепи ДО этого резистора или ее полного обрыва напряжение на измерительном резисторе становится равным нолю. Контроллер, определив это, переходит в аварийный режим и заносит в память ошибку P0135.

Как устранить ошибку

Чтобы исправить эту ошибку, нужно выполнить несколько последовательных процедур.

1. Для начала рекомендуется проверить на предмет исправности сам кислородный датчик. Для этого его следует демонтировать либо визуально на посадочном месте проверить на целостность. Сняв датчик, вы сможете изучить его более детально. Если имеются признаки повреждения, единственным решением станет замена.
2. Затем проверяется целостность проводки, соединяющей датчик кислорода с электронным блоком управления. Сделать это можно путём визуальной оценки состояния, а также с помощью мультиметра.
3. Если контакты внешне выглядят нормально, это ещё не говорит об отсутствии повреждений. Чаще всего целостность проводки нарушается в местах изгибов и контактов с другими поверхностями. Изоляция может перетереться, провод надломиться.
4. При наличии следов окислений и коррозии, контакты следует зачистить, после чего обработать специальной смазкой для контактов.
5. На следующем этапе проверяется сопротивление подогревателя кислородного датчика. На разных марках и моделях автомобилей показатели нормального сопротивления могут отличаться. Но в основном это параметры в диапазоне от 3 до 9 Ом. Такие цифры мультиметр должен показывать при температуре окружающей среды в районе 15-20 градусов Цельсия.
6. Если показатели сопротивления выше установленной нормы либо его вовсе нет, это говорит на короткое замыкание или разрыв в электрической цепи кислородного датчика. А точнее его подогревателя.

В зависимости от того, к чему привела диагностика неисправностей, устранить ошибку потребуется соответствующими методами.

Проблема решается следующими мерами:

• Устанавливается новый кислородный датчик. Конструктивные особенности первого лямбда-зонда, как и второго, не позволяют его восстановить и отремонтировать. Поэтому при обнаружении неисправностей проблема устраняется только путём замены датчика кислорода.
• Меняется разъём. Если вышел из строя разъём, в некоторых случаях его можно отремонтировать. Бывает так, что пластиковые элементы фиксатора крошатся и разрушаются. Тогда поможет только замена.
• Меняется или ремонтируется проводка. Да, с целью экономии повреждённую проводку в местах повреждения скручивают, обматывают несколькими слоями изоленты. Но это может не дать желаемый результат. Поэтому в случае повреждения штатной проводки её лучше заменить аналогичной новой.
• Устанавливается новый катализатор. Он обладает сравнительно большим сроком службы, из-за чего при грамотном уходе и обслуживании выходит из строя редко. Но если катализатор сломался, его придётся менять. Иначе избавиться от ошибки P0135 не получится.
• Ремонтируется выхлопная система. Ремонт зависит от того, какие именно неисправности возникли в системе перед кислородным датчиком.

Чаще всего рассматриваемая ошибка становится результатом поломки датчика либо короткого замыкания в цепи.

Ошибка DTC P0135 – неисправность цепи подогревателя датчика кислорода

2 года ago AutoTime

71

Ошибка P0135 — неисправность цепи подогревателя датчика кислорода (bank 1, датчик 1)

Что означает ошибка

Ошибка P0135 — это общий код OBD-II, говорящий о том, что напряжение датчика кислорода (Bank 1, Sensor 1) не соответствует минимальным и максимальным значениям напряжения, откалиброванным для ECM.

Когда подогреватель датчика кислорода достигает рабочей температуры, датчик кислорода начинает реагировать на содержание кислорода в выхлопе. Блок управления отслеживает, сколько  времени необходимо  датчику для начала работы. Если блок управления определяет (на основе температуры охлаждающей жидкости), что прошло слишком много времени, прежде чем датчик кислорода начал работать ,то он установит ошибку P0135.

Причины ошибки P0135

• Блок управления двигателем (ECM) контролирует минимальное и максимальное значения напряжения датчика кислорода. Ошибка возникает если предельные значения напряжения отличаются от заданных в блоке управления. Автомобиль  переходит в аварийный режим и загорается индикатор «Check engine».
• Неисправность проводки датчика кислорода.
• Неисправность второго лямбда-зонда.
• Неисправность выхлопной системы

Симптомы кода ошибки P0135

• При этой ошибке двигатель может работать на повышенных холостых оборотах.
• На приборной панели загорится индикатор «Check engine».
• При старте двигателя в цилиндрах могут наблюдаться пропуски воспламенения, которые по мере прогрева исчезают.
• В случае неисправности выхлопной системы, характерный звук будет слышен в районе расположения второго датчика кислорода.
• Потеря мощности при забитом или неисправном катализаторе

Как проводится диагностика ошибки

• Прочитать коды ошибок. Затем очистить их и провести тестовую поездку, чтобы проверить сбой.
• На работающем автомобиле просмотреть выходные данные датчика кислорода.
• Проверить проводку датчика кислорода и его разъемы на наличие коррозии или обрывов.
• Проверить датчик кислорода на предмет физического повреждения или загрязнения жидкостью.
• Проверить наличие повреждений выхлопной системы перед датчиком.
• Выполнить точные тесты производителя для точной диагностики неисправности.

Общие ошибки при диагностике

Несколько простых рекомендаций которые помогут избежать ошибок при диагностике кода ошибка P0135.

• Устраните любые неисправности выхлопной системы перед датчиком кислорода, чтобы предотвратить попадание избыточного кислорода в поток выхлопных газов.
• Проверьте датчик кислорода на наличие загрязнений моторным маслом или охлаждающей жидкости. Они могут вывести из строя датчик кислорода.
• Устраните любые повреждения (проводка, разъемы и т.д.) связанные с датчиком кислорода, чтобы предотвратить ошибочные показания датчиков.
• Проверьте снятый датчик кислорода на предмет повреждения от сломанного катализатора. Замените катализатор если он поврежден.

Насколько серьёзна ошибка P0135

• Напряжение датчика кислорода выходящее за границы допустимых параметров может свидетельствовать о проблемах с выхлопной системой или двигателем.
• Если катализатор поврежден перед датчиком кислорода, то он не может считывать корректные значения.
• В случае неисправности какого-либо датчика кислорода блок управления двигателем (ECM) не может правильно корректировать соотношение топливовоздушной смеси. Это может привести к увеличению расхода топлива и возможному преждевременному отказу некоторых других компонентов двигателя.

Что необходимо ремонтировать

• В случае неисправности заменить датчик кислорода (bank 1 sensor 1)
• Ремонт или замена проводки, или разъема датчика кислорода (bank 1 sensor 1)
• Ремонт выхлопной системы, находящейся перед вторым датчиком кислорода
• Замена катализатора

Дополнительные сведения

Второй датчик кислорода (bank 1 sensor 1) определяет количество кислорода в выхлопных газах. Напряжения датчика используется блоком управления двигателя для обратной связи при подготовке оптимального соотношения топливовоздушной смеси.

Как отремонтировать лямбда-зонд

Ремонт лямбда зонда своими руками выполнить довольно просто, для этого необходимо определить, в каком именно узле произошел сбой.

Если проблема связана с контактами цепи, то в первую очередь необходимо найти место разрыва и проверить, не окислились ли контакты. Сигнал может, элементарно, не идти от блока управления. Поэтому проверьте питание лямбды. Если контакты элемента окислились их необходимо обработать WD40.

Если на корпусе зонда образовалось много нагара, то может потребоваться чистка всех частей системы. И тут возникает закономерный вопрос, чем промыть лямбда зонд. Дело в том, что обрабатывать платиновые электроды и керамический стержень наждачной бумагой категорически запрещено. Поэтому необходимо использовать специализированные средства, предназначенные для растворения ржавчины.

Для очистки датчика необходимо выполнить следующие шаги:

• Демонтируйте лямбда зонд, предварительно нагрев его корпус до 50 градусов.
• Снимите защитный колпачок.
• Замочите датчик в ортофосфорной кислоте на 30 минут (она справится даже с самыми сложными отложениями).
• Ополосните лямбду в воде, высушите и установите элемент обратно. Не забудьте смазать резьбу датчика специальным средством для создания полной герметичности (но только не используйте силиконовый герметик).

Так как стоимость датчиков колеблется от 1000 – 3000 рублей за один элемент, то вполне разумно попробовать осуществить ремонт лямбда зонда своими руками (видео смотрите ниже), а уже потом приступать к установке нового элемента.

Осторожно: «Напряжение»

Для того, чтобы узнать, поступает ли напряжение в цепь подогрева, понадобиться дополнительное оборудование. Сигнал измеряется стрелочным или цифровым вольтметром или более современным — мультиметром.

1. Включить зажигание, не отсоединяя разъем датчика.
2. Воткнуть щупы в разъемы проводов.
3. Монитор должен высвечивать

12 В. Это значение соответствует напряжению аккумулятора.

• «+» поступает к нагревателю непосредственно через предохранитель. Если он отсутствует, необходимо проверить звенья цепи: «аккумулятор-предохранитель-кислородник».
• «—» передается посредством электронных систем управления. При его отсутствии надо проверить разъемы цепи, ведущие к блоку управления.

Опорное напряжение проверяется тем же вольтметром или можно использовать мультиметр.

1. Включить зажигание.
2. Измерить напряжение между сигнальным проводом и массой.
3. Значение число должно составлять 0,45 вольта.

Что делать, если возникает ошибка P0135

Ошибка P0135, если она возникает одна, устраняется достаточно просто. Как можно видеть, причин ее возникновения довольно немного. Рекомендуем придерживаться следующего алгоритма, чтобы исправить ошибку P0135:

• Первые делом нужно убедиться, что сам датчик исправен. Самый верный способ сделать это — установить новый датчик и проверить на наличие ошибки. Если этого сделать не предоставляется возможным, переходите ко второму пункту;
• Проверьте контакт датчика кислорода. Даже если он кажется нормальным, лучше его в диагностических целях очистить от возможных окислов;
• Далее диагностируйте сопротивление подогрева датчика кислорода. При прогретом двигателем со средней температурой окружающего воздуха (порядка 15-20 градусов по Цельсию) сопротивление между двумя проводами одинакового цвета, подходящего к датчику, должно быть около 3-9 Ом (в зависимости от модели автомобиля). Если сопротивление отсутствует, либо оно значительно больше рекомендуемого, это может указывать на разрыв цепи или короткое замыкание.

Если вы проверили все указанные выше пункты, кроме первого, и не выявили проблем, это говорит о неисправности самого датчика. В таком случае его нужно заменить, поскольку датчики кислорода ремонтировать экономически нецелесообразно.

P0141 – это код OBD-II, указывающий на то, что электронный блок управления двигателем (ЭБУ) протестировал цепь нагревателя датчика кислорода (лямбда-зонда) и обнаружил проблему. В данном случае речь идет о цепи подогрева датчика кислорода, установленного после катализатора (датчик 2).

На каких автомобилях появляется

Нельзя утверждать о том, что ошибка с кодом P0135 это характерная неисправность для каких-то определённых автомобилей, как тот же Mitsubishi Lancer или Toyota Corolla.

Но если ошибка P0135 вылезла на сканере и она сохранилась в памяти ЭБУ, её придётся устранять.

Можно выделить несколько основных марок и конкретных моделей авто, для которых ошибка P0135 считается наиболее распространённой и часто появляющейся. К этому списку можно отнести:

• Mitsubishi Lancer;
• автомобили ВАЗ, включая 2110 и 2114;
• Renault Logan;
• Renault Duster;
• Skoda Octavia;
• Hyundai Accent;
• Toyota;
• Nissan;
• Lada Kalina;
• Opel;
• Honda;
• Ford;
• Peugeot.

При этом статистика говорит не в пользу владельцев Mitsubishi Lancer, а также автомобилей производства Renault, Opel, Nissan и Toyota. В их случае ошибка P0135 является распространённой проблемой.

А поскольку ошибка P0135 вылезла, необходимо принять меры для её устранения. Причём простое стирание из памяти ЭБУ этого кода не всегда даёт результат. В зависимости от того, из-за чего появилась ошибка P0135, проводятся соответствующие работы для её устранения.

Как ведет себя автомобиль при ошибке P0130

Ошибка P0130, указывающая на проблемы с напряжением в цепи датчика кислорода, напрямую сказывается на работе двигателя. Наиболее заметны последствия от ее возникновения на высоких оборотах работы автомобильного двигателя. Водителя ожидают следующие неприятности:

• Повышенный расход топлива;
• Неустойчивая работа двигателя на высоких оборотах;
• Потеря в динамике – автомобиль начнет медленнее разгоняться, и даже при усилении воздействия на педаль газа ситуация не изменится.

Важно отметить, что управлять автомобилем, у которого диагностирована ошибка P0130, крайне опасно с точки зрения повышения вероятности выхода из строя дорогостоящих компонентов двигателя
