История парового двигателя: эолипил герона

Как работает локомотив

Паровоз Строение паровоза

1. Топка
2. Дверь Топки
3. Колосники / Колосниковая Решетка
4. Поддувало – место для поддува воздуха
5. Уголь
6. Вода
7. Жаровые трубы
8. Регулятор
9. Коллектор для другого парового оборудования (т. е. свисток, перерывы, воздуходувка и т. д)
10. Паровой купол
11. Главная Паровая Труба
12. Выхлопная труба
13. Взрывная Труба
14. Цилиндр
15. Поршень
16. Задвижка
17. Дымоход
18. Шатун
19. Рукоятка
20. Ведущее колесо
21. Паропровод для тормозов поезда
22. Боковые резервуары для воды
23. Песочница, для тяги по мокрым рельсам
24. Дымосборник
25. Предохранительный клапан

Паровой двигатель использует угольный огонь (хотя есть и некоторые исключения) в качестве источника энергии для кипячения воды и получения пара.

Горячие газы от горящего угля в топке проходят через котел в «огненных трубах» (144 штуки в случае Локомотива «Барклай»), прежде чем покинуть двигатель через дымовую трубу и дымоход.

По мере того как вода в котле закипает, горячий “мокрый” пар поднимается вверх и собирается из парового купола на верхней части котла через регулирующий клапан, который машинист использует для управления скоростью движения локомотивов.

Из регулятора пар подается по трубопроводу в цилиндры и поочередно поступает через клапаны-золотники (расположенные сбоку корпуса цилиндра), толкая поршень в цилиндре вперед и назад.

Поршень соединен с ведущими колесами через «шатун» и «кривошип» (или «клапанный механизм», как его обычно называют), и движение поршня туда-сюда вращает ведущие колеса. Каждый раз, когда поршень цилиндра движется вперед и назад, ведущее колесо совершает полный оборот.

Рычаг «кривошипа» на каждой стороне локомотива смещен на 90 градусов, чтобы предотвратить его заклинивание, если паровоз остановится с ними в горизонтальном положении.

После выхода из цилиндра отработанный пар выходит из двигателя через дутьевую трубу и поднимается в дымоход в коптильне. Действие пара в дутьевой трубе создает более низкое давление в дымовой трубе, а также помогает вытягивать горячие газы из огня через трубы котла и в свою очередь производить больше пара.

Источник

Что находится внутри паровоза?

Паровой котел очень прост по своему устройству. В нем есть топка, где сжигается топливо. При этом образуются раскаленные газы. В резервуаре нагревается вода, что способствует получению сжатого пара. Имеется также камера с трубой, через которую продукты сгорания отводятся из пространства топки.

Паровая машина предназначена для единственной цели: с максимальной выгодой преобразовывать энергию перегретого пара, создаваемого в котле, в другой вид энергии. Ведь только механическая энергия способна обеспечить вращение колес паровоза. Главные элементы паровой машины – это цилиндры. Обычно каждый паровоз имеет пару цилиндров, которые помещают в передней части рамы локомотива.

Пар поступает в цилиндры далеко не сразу. Вначале он проходит через золотниковые коробки. Золотники – устройства, распределяющие пар. Через них свежий пар попадает в цилиндр, а отработанный выпускается наружу. Золотники движутся в точном соответствии с движением поршней, что достигается посредством особого парораспределительного механизма.

И, наконец, экипаж. Он выполняет несущую функцию: на нем находится паровой котел и паровая машина. Эта часть внутренней конструкции паровоза при взаимодействии с рельсовым путем трансформирует механическую энергию паровой машины в энергию поступательного движения локомотива. Иначе говоря, экипаж жизненно важен для перемещения локомотива по рельсам.

Паровые двигатели современности

В начале 20-го века актуальность паровых машин начала падать. Одной из немногих компаний, которые продолжили выпуск декоративных мини-двигателей, стала британская фирма Mamod, которая позволяет приобрести образец подобной техники даже сегодня. Но стоимость таких паровых двигателей легко переваливает за две сотни фунтов стерлингов, что не так и мало для безделушки на пару вечеров. Тем более для тех, кто любит собирать всяческие механизмы самостоятельно, гораздо интереснее создать простой паровой двигатель своими руками.

Устройство двигателя очень простое. Огонь нагревает котел с водой. Под действием температуры вода превращается в пар, который толкает поршень. Пока в емкости есть вода, соединенный с поршнем маховик будет вращаться. Это стандартная схема строения парового двигателя. Но можно собрать модель и совершенно другой комплектации.

Что же, перейдем от теоретической части к более увлекательным вещам. Если вам интересно делать что-то своими руками, и вас удивляют столь экзотичные машины, то эта статья именно для вас, в ней мы с радостью расскажем о различных способах того, как собрать двигатель своими руками паровой. При этом сам процесс создания механизма дарит радость не меньшую, чем его запуск.

Преимущества и недостатки

Основное преимущество паровой машины, как двигателя внешнего сгорания, отделение котла от самой машины. Это дает возможность использовать что угодно в качестве топлива хоть хворост, хоть урановое топливо, что выгодно отличает ее от двигателя внутреннего сгорания ‒ там для каждого типа требуется определённый вид горючего.

Заметнее всего это преимущество в случае с ядерным реактором, который не может производить механическую энергию, а вырабатывает лишь тепло, которое используют для получения пара, вращающего паровые турбины.

В двигателях внешнего сгорания можно использовать и другие источники тепла, например, энергию солнца или энергию разности температур океана на разной глубине.

Паровозы и сегодня используют в горной местности Латинской Америки и Китая, при том, что в равнинных районах они давно заменены на более современные типы локомотивов.

Даже в Швейцарии и в Австрии в ходу усовершенствованные тепловозы, работающие на сухом паре. Их разработали на основе модели SLM производства 1930 года. В конструкцию внесли ряд изменений: использовали роликовые подшипники, современную теплоизоляцию, новые виды топлива, специальные паропроводы и ряд других новшеств.

Благодаря этому потребление топлива уменьшилось на 60 процентов, а вес стал ниже, чем у дизельных и электрических аналогов, что актуально для железных дорог, проходящих в горной местности.

Среди других положительных качеств парового двигателя:

• высокая надёжность;
• возможность эксплуатации при значительных колебаниях нагрузки;
• допустимость продолжительных перегрузок;
• долговечность;
• низкие расходы на эксплуатацию;
• простота в обслуживании.

К недостаткам можно отнести:

• наличие кривошипно-шатунного механизма;
• низкий КПД по сравнению с другими типами двигателей.

Двигатель Ньюкомена

Английский кузнец, изобретатель-самоучка Томас Ньюкомен, объединив идеи Папена и Севери, в 1711 г. создал машину, в которой пар охлаждался не в котле, а в рабочем цилиндре, сберегая больше тепла и делая процесс непрерывным. Ньюкомен назвал своё детище «пароатмосферным двигателем», т. к. поршень поднимал пар, а опускало его давление атмосферы. Двигатель Ньюкомена приводил в движение коромысло с поршнем насоса, откачивавшего воду из шахты.

Машина потребляла много угля, а полезную работу поршень совершал только при опускании. Но владельцы шахт, не испытывая недостатка в угле, уже к 1733 г. купили 110 машин Ньюкомена.

Паровая революция

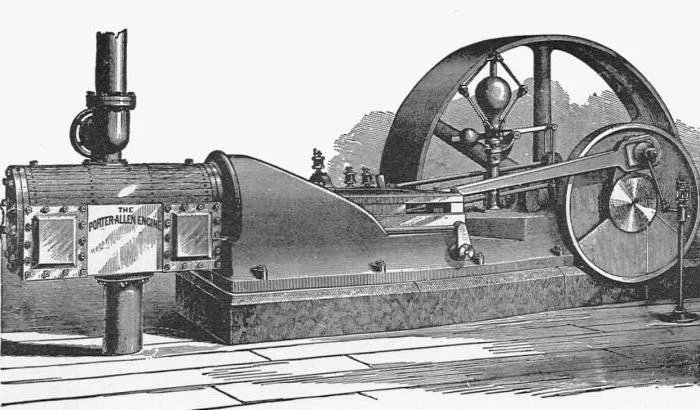

Изготовление поршня и цилиндра для паровой машины требовало высокой точности в подгонке деталей, чтобы пар не прорывался в зазоры между ними, грозя обварить окружающих. Для массового производства паровых машин создали высокоточные станки, которые упростили производство и всех других станков — началась цепная реакция развития машиностроения. Машины Уатта внедрялись во все отрасли производства и ставились в любом месте, что позволило перенести промышленные центры в города, где было достаточно рабочей силы. Так создание одной машины сразу подняло на новый уровень всё производство, переведя «машинную революцию» в революцию промышленную. С начала XIX в. варианты паровых машин служили и двигателями для транспорта.

Топка парового котла

Вихревая горелка

Топка котла — это один из важнейших агрегатов парогенераторной системы. В топке сжигается топливо, в результате чего выделяется тепло, которое передается через металлические стенки рабочей жидкости и превращает ее в пар.

Конструкция

Современная топка представляет собой клетку из вертикальных труб, присоединенных концами к коллекторным барабанам малого диаметра, включенным в циркуляционную систему котла. С наружной стороны клетка снабжена легкой огнеупорной и теплоизолирующей обшивкой, вес которой несут сами трубы. Промежуток между обшивкой и трубами заполнен кирпичами специальной формовки, которые закрывают задние, т.е. наружные, поверхности труб, но оставляют открытыми их передние поверхности. В результате образуется довольно гладкая конструкция, на которой не задерживаются зола и шлак.

Топливо

Обычное твердое топливо (каменный уголь или дрова) располагается в виде горящего слоя на колосниковой решетке. Воздух пронизывает этот слой через возникающие сами по себе каналы в измельченном топливе. Если уголь коксуется, размягчаясь и частично спекаясь, то приходится время от времени его перемешивать, что способствует образованию новых и устранению слишком широких старых каналов. Так называемое подвижное топливо (угольная пыль, мазут или топливный газ) вводится в топку горелкой, в которой струя топлива смешивается с сильно закрученным потоком воздуха. Например, угольная пыль сначала подхватывается потоком первичного воздуха, которого, вообще говоря, недостаточно для полного сгорания. Горелка придает этому вращающемуся потоку форму узкого конуса. Затем к нему подводится полный поток вторичного воздуха, и конус дополнительно закручивается. Для эффективной работы топки необходима тяга. Под тягой понимается разность давлений, заставляющая воздух и топочные газы проходить через топку и связанные с ней устройства. Поскольку эта разность давлений мала, тягу обычно указывают в миллиметрах водяного столба (1 мм вод. ст. равен 9,8 Па).

Дымовая труба

Самое простое устройство для создания тяги — дымовая труба без какого-либо механического оборудования. Тягу, создаваемую такой дымовой трубой, называют естественной. Эта тяга обусловлена разностью давлений столба нагретого газа, находящегося внутри высокой трубы, и такого же столба более холодного наружного воздуха. Чтобы возникла тяга, нужно вначале создать небольшую разность давлений в нижней части трубы. После этого развивается полная тяга, которая ограничивается только трением газов о стенки. Чем уже труба, тем сильнее эффект трения. Поскольку при температуре ниже 150°C тяга, развиваемая дымовой трубой, едва достаточна для преодоления сил трения в ней, современные электростанции работают исключительно с принудительной тягой, создаваемой ротационными вентиляторами и воздуходувками. Расположенная ниже топки воздуходувка гонит воздух под давлением, необходимым для преодоления сопротивления системы подготовки топлива, воздухоподогревателя и горящего слоя или горелок. Установленный над котлом вытяжной вентилятор, засасывая поток еще не остывших газов, создает разность давлений, необходимую для поддержания быстрого течения газов через котел и все другие теплообменные устройства.

История изобретения парового двигателя

Упоминание о первых паровых машинах датировано первым столетием нашей эры. Устройство, описано Героном Александрийским ‒ пар выходил из сопл, закреплённых на шаре, и приводил в движение двигатель.

Правда, настоящая паровая турбина появилась в Египте в 16 веке. Ее изобрел араб Таги-аль-Диноме.

Подобную машину построил 1629 году итальянский инженер Джованни Бранка. То есть, как только в обществе наступило экономическое благополучие и возникла необходимость в данном механизме, его тот час же изобрели.

В конце 17 века были созданы ещё две модели: в Испании двигатель сконструировал Аянс де Бомонт, а в Англии Эдвард Сомерсет в 1663 году установил паровую установку для закачки воды в Большую башню замка Реглан. Но все проекты быстро сворачивались и забывались. Тогда, как впрочем, и сейчас все новое не воспринималось большинством, и деньги на разработку никто давать не решался.

Паровой котёл создал француз Дени Папен. Он же изобрёл и предохранительный клапан для стравливания избыточного давления. Дело в том, что высокое давление, создаваемое паром, приводило к частым взрывам.

Кстати, в то же время появилось и расхожее выражение: «выпустить пар», которое означало ‒ успокоить нервы, пошумев на окружающих, без сноса собственного котелка и без жертв среди мирного населения.

Но на этом история паровых двигателей не прервалась. Англичанин Томас Ньюкомен в 1712 году сделал шахтный насос для подачи воды на верх. Двигатель Ньюкомена стал пользоваться спросом, с его массового выпуска началась английская промышленная революция.

В России первую паровую машину в 1763 году спроектировал И.И.Ползунов. С ее помощью приводились в действие воздуходувные меха на заводах.

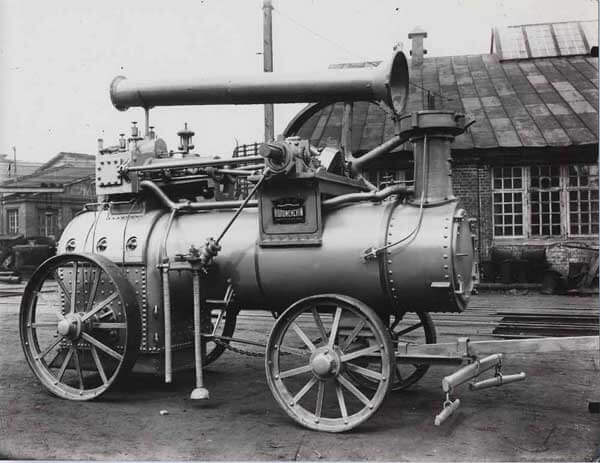

А француз Николас-Йозеф Куньо шесть лет спустя сконструировал первую паровую телегу. Она приводила в движение сельскохозяйственные механизмы.

А в 1788 году Джон Фитч построил пароход, который вмещал 30 человек, и шел со скоростью до 12 километров в час.

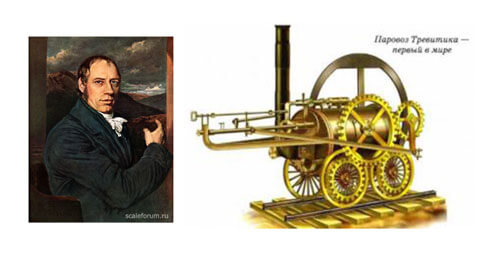

В 1804 году на металлургическом заводе в Южном Уэльсе был испытан первый железнодорожный паровой поезд, его построил Ричард Тревитик.

Первые паромобили

Они от первых автомобилей на бензине отличались рядом факторов:

• долговечностью;
• надежностью;
• всеядностью (работать могли на любом горючем топливе от угля до соломы).

У паровичков были существенные минусы:

• твердое топливо на выходе превращалось в большую кучу золы;
• выхлопы и дым содержал в высоких концентрациях серу и копоть;
• растопка твердотопливного котла была длительной, занимая не менее пары часов. Кому-то в голову пришла мысль отапливать дома, оставляя паровые машины подключенными на ночь к системе отопления. Если он работал ночь напролет, то паромобиль не надо было раскочегаривать по новой — ему хватало 15 минут для возможности вновь продолжить движение.

Ретортная пеллетная горелка

Ретортные горелки (они же объемного горения) представляют собой Г-образную конструкцию с чашей для сжигания пеллет. Топливо на чашу подается снизу, через отверстие в центре реторты. Из бункера транспортируется шнековым механизмом. Огонь направлен вверх.

Воздух, который поступает в зону горения, продувает топливо и несколько охлаждает саму реторту, предотвращая ее прогорание. Кроме того, через специальные отверстия в горелке или котле в топку поступает вторичный воздух.

Есть подвижные (они же оборотные) и неподвижные ретортные горелки. Первые позволяют сжигать топливо, образующее при горении большое количество золы (влажные опилки, щепу, агропеллеты), а также уголь с пылью. Неподвижные работают на качественном сухом топливе – древесных пеллетах, угле мелкой фракции.

Недостатки:

• По размерам больше, чем факельные;
• Не мобильны (монтаж и демонтаж довольно трудоемкий);
• Чувствительны к качеству пеллет;
• Требуют регулярной чистки.

Видео для примера, какие бывают ретортные пеллетные горелки

Пеллетные горелки — преимущества и недостатки

• Процесс горения полностью автоматизирован. Владельцам котла не нужно постоянно подбрасывать топливо и бесконечно бегать к котлу.
• В зависимости от качества пеллет КПД котла может достигать 95%, что вполне сравнимо с производительностью газовых аналогов.
• Дают возможность плавно регулировать мощность котла, чем выгодно отличаются от сложных в управлении моделей на твердом топливе.
• Экономно и рационально расходуют топливо.
• При необходимости позволяют легко и достаточно быстро прекратить горение, просто остановив подачу пеллет.
• Возможна установка пеллетной горелки в твердотопливный котел любой модели.

Имеет пеллетная горелка для твердотопливного котла и свои недостатки. Например, она полностью зависима от электричества. При отключенном питании не будет работать ни контроллер, ни вентилятор, ни механизм подачи топлива. Чтобы обезопасить себя, можно приобрести источник бесперебойного питания либо снимать горелку и топить котел дровами.

Также нужно иметь ввиду – если Вы поставите на котел горелку для пеллет, Вам понадобится еще и герметичная емкость для их хранения. Это требует дополнительных финансовых затрат и места для установки топливного бункера.

Бюджетная пеллетная горелка: в чем подвох?

В большинстве случаев по производительности бюджетная пеллетная горелка не уступает более дорогим моделям. Экономия в цене достигается за счет удешевления комплектующих и снижения степени автоматизации. Например, горелка комплектуется устройством механического розжига вместо более современного электронного. В результате чтобы разжечь огонь владельцам придется несколько раз нажимать на кнопку и повторять операцию каждый раз, когда пламя угаснет.  Возможно,это не очень удобно, но мало сказывается на общей функциональности устройства.

Также в бюджетных горелках может отсутствовать встроенная система самоочистки или возможность дистанционного управления.

В целом же качество, эффективность и безопасность работы пеллетной горелки зависит скорее от правильности настройки автоматики.

Устройство

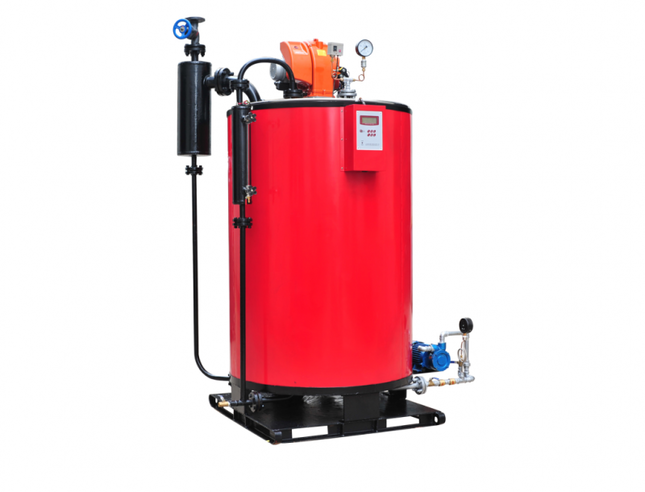

Паровые котлы представляют собой емкость, в которой вода нагревается и образует пар. Обычно они выполняются в виде труб, различных размеров. Кроме трубы с водой, котел всегда имеет камеру для сгорания топлива (топку). Ее конструкция может варьироваться в зависимости от типа применяемого топлива. Если это дрова, или твердый уголь, то в нижней части топки устанавливается колосниковая решетка, на которую укладывают топливо. С нижней части колосников, в топочную камеру поступает воздух. А вверху топки обустраивают дымоход, который необходим для эффективной тяги – циркуляции воздуха и горения топлива.

Принцип работы паровых котлов на твердом топливе несколько отличается от устройств, в которых в качестве теплоносителя использован жидкий или газообразный материал. Во втором случае, топочная камера предполагает горелку, которая работает подобно горелкам бытовой газовой печи. Для циркуляции воздуха также используют колосниковую решетку и дымоход, ведь в независимости от вида топлива, воздух является важнейшим условием горения.

Горючий газ, полученный от сгорания топлива, поднимается к емкости с водой. Он отдает воде свое тепло и выходит через дымоход в атмосферу. Когда вода нагревается до температуры кипения, она начинает испаряться. Стоит отметить, что вода испаряется и ранее, но не в таких количествах и не с такой температурой пара. Испарившийся пар самостоятельно поступает в трубы. Таким образом, циркуляция пара и смена агрегатных состояний воды происходит естественным образом. Принцип работы парового котла с естественной циркуляцией предполагает минимальное вмешательство человека. Все, что нужно сделать оператору, это обеспечить стабильный нагрев воды и проконтролировать процесс с помощью специальных устройств.

В случае с электрическими котлами подогрев воды происходит проще. Она нагревается с помощью нагревательных элементов типа ТЭНов или выступает в роли проводника и нагревается по закону Джоуля-Ленца.

Изобретение тепловой машины

Первым изобретателем машины, использующей тепло, стал Сади Карно. Он разработал идеальную машину, в которой рабочим телом выступал идеальный газ. Кроме того, ученому удалось определить показатель КПД для такого устройства, используя значения температуры холодильника и нагревателя.

Карно удалось определить зависимость между реальной тепловой машиной, функционирующей на основе нагревателя, и холодильником, в качестве которого выступает воздух или конденсатор. Благодаря математической формуле, предложенной Карно для его первой идеальной тепловой машины, определяется максимальное значение КПД. Между температурой нагревателя и холодильника существует прямая связь.

Для того чтобы машина полноценно функционировала, значение температуры не должно быть меньше ее показателя в окружающем воздухе. При желании можно повышать температуру нагревателя, не забывая о том, что у каждого твердого тела есть определенная жаропрочность. По мере нагревания оно теряет свою упругость, а при достижении температуры плавления просто плавится.

Благодаря инновациям, которые достигнуты в современной инженерной промышленности, происходит постепенное повышение КПД теплового двигателя. Например, снижается трение между его отдельными частями, устраняются потери, возникающие из-за неполного сгорания топлива.

Однотактное чудо

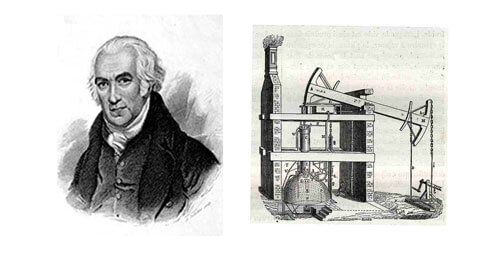

Джеймс Уатт (1736-1819) произвел переворот в технике, сконструировав первый паровой двигатель с теплообменником

Двигатель
Ньюкомена был изобретен примерно пятьюдесятью годами раньше и
использовался для откачки воды в горнодобывающих шахтах. По сравнению с
ранним паровым насосом этот двигатель был более совершенным, но он
работал неэффективно. Он потреблял очень много топлива и сотрясал все
вокруг. Эти недостатки не очень важны, если использовать двигатель
на угольной шахте: тут сколько угодно дешевого угля и никому не мешает
тряска. Но у других возможных потребителей у кого не было дешевого
топлива и кому требовалось, чтобы двигатель работал ровно, эта
конструкция интереса не вызывала.

Полная автоматизация

Работу первых двигателей Уатта приходилось контролировать. Надо было следить, чтобы машина работала равномерно, не развивая слишком большую мощность, для замедления вращения маховика или качания коромысла время от времени приходилось прикрывать клапан подачи пара. Также вручную открывались и закрывались клапаны подачи и отвода пара из главного цилиндра. В машине 1784 г. Уатт автоматизировал оба эти процесса: регулятор подачи пара он изобрёл сам, а в автоматизации парораспределения Уатту помог его сотрудник, механик Уильям Мердок, придумавший золотник — устройство, направляющее поток пара.

Сфера применения

Выделяют три основные области применения паровых котлов:

1. Отопительные системы. Пар выступает в роли энергоносителя.
2. Энергетика. Промышленные паровые машины, или, как их еще называют, парогенераторы, используются для получения электрической энергии.
3. Промышленность. Пар в промышленности используют не только для обогрева «рубашек» аппаратов и трубопроводов, но и для преобразования тепловой энергии в механическую и перемещения транспортных средств.

Бытовые паровые котлы используются для отопления жилых помещений. Простыми словами, их задача состоит в подогреве воды и передвижении пара по трубопроводу. Такую систему часто обустраивают вместе со стационарной печью или котлом. Обычно бытовые приборы вырабатывают насыщенный не перегретый пар, которого вполне достаточно для решения возложенных на них задач.

В промышленности пар перегревают – продолжают греть после испарения с целью еще больше повысить температуру. К таким установкам предъявляют особые требования по качеству, так как при перегреве пара емкость рискует взорваться. Перегретый пар, полученный из котла, может идти на образование электричества или механическое движение.

Электрический ток с помощью пара образуется следующим образом. Испаряясь, пар попадает в турбину, где он, благодаря плотному потоку вращает вал. Таким образом, тепловая энергия переходит в механическую, а та, в свою очередь, преобразовывается в электрическую. Так работают турбины электростанций.

Вращение вала, которое возникает при испарении больших количеств перегретого пара, может передаваться непосредственно на мотор и колеса. Так в движение приводится паровой транспорт. В качестве популярных примеров работы парового двигателя можно привести парогенератор паровоза или же судовой паровой котел. Принцип работы последних довольно прост: при сжигании угля образуется тепло, которое нагревает воду и образует пар. Ну а пар, в свою очередь, вращает колеса, или в случае с судном, винты.

Особенности конструкции

В основе конструкции рассматриваемого котла лежит своего рода барабан. В этот элемент оборудования посредством системы насосов и труб подается предварительно подготовленная вода. В нижнем отсеке котла размещены опускные трубы. Эти элементы имеют разный диаметр и не нагреваются в процессе работы котла. По системе труб жидкость из барабана переходит в коллекторы. Последние чаще всего размещаются внизу котла.

Паровой котел

Коллектор сопрягается с барабаном при помощи подъемного трубопровода. За счет трубопровода в месте сгорания загруженного топлива создаются поверхности нагревания.

К парогенератору подключается система трубопроводов, работающая по механизму сообщающихся сосудов. В горячих трубах циркулирует смесь жидкой воды и водяного пара. Данная смесь имеет довольно низкую плотность, что позволяет ей беспрепятственно поступать в сепараторное отделение, где происходит разделение пара и воды. Жидкая составляющая направляется в барабан парового котла.

Пар переходит в паропровод, а затем – в специальные нагреватели, где происходит повышение давления, а также температуры пара до нужных параметров. В завершении пар направляется в соответствующую паровую турбину.

Принцип работы ДВС

Двигатель работает на тепловой энергии газов, образующихся при сгорании используемого топлива, что в свою очередь запускает поршневое движение в цилиндре. ДВС работает циклически. Для того чтобы повторялся каждый последующий цикл, отработанная смесь удаляется, а в поршень поступает новая часть топлива и воздуха.

В современных моделях автомобилей используются двигатели, работающие на 4-х тактах. Работа такого двигателя основана на четырех равных по времени частях. Такт – это процесс, который осуществляется в цилиндре автомобильного двигателя за один рабочий ход (поднятие/опускание) поршня.

Поршень в цилиндре осуществляет четыре тактовых движения – два вверх и два вниз. Тактовое движение начинается с крайней точки (нижней или верхней) и проходит следующие этапы: впуск, сжатие, движение и выпуск.

Более детально рассмотрим особенности работы ДВС на каждом из тактов.

Такт впуска

Впуск начинается в крайней точке (МТ – мертвая точка). Не имеет значения, с какой точки начинается движение, с верхней МТ или нижней МТ. Начиная свое движение в цилиндре, поршень захватывает поступившую топливно-воздушную смесь при открытом клапане впуска. При этом ТВС может образовываться как во впускном коллекторе, так и в камере сгорания.

Такт сжатия

При сжатии клапаны впуска полностью закрыты, ТВС начинает сжиматься непосредственно в цилиндрах. Это происходит за счет обратного поршневого движения от одной МТ к другой. При этом ТВС сжимается до размера самой камеры сгорания. Сильное сжатие обеспечивает более продуктивную работу ВДС.

Такт движения (рабочий ход)

На данном такте осуществляется розжиг воздушно-топливной смеси. Это может быть как путем самовоспламенения (для дизельных двигателей), так и принудительным воспламенением (для бензиновых двигателей). Вследствие возгорания ВТС происходит быстрое образование газов, энергия которых воздействует на поршень, приводя его в движение. КШМ трансформирует поступательные поршневые движения во вращательные вала. Клапаны системы на такте движения, как и на такте сжатия должны быть полностью закрытыми.

Такт выпуска

На последнем такте выпуска происходит открытие всех выпускных клапанов, после чего газораспределительный механизм удаляет отработанные газы из ДВС в выпускную систему, где происходит очистка, охлаждение и снижение уровня шума. В конце происходит полный выброс газов в атмосферу.

После завершения такта выпуска, циклы повторяются, начиная с такта впуска.

Видео, в котором наглядно показывается устройство и работа двигателя внутреннего сгорания:

История изобретения парового двигателя

Упоминание о первых паровых машинах датировано первым столетием нашей эры. Устройство, описано Героном Александрийским ‒ пар выходил из сопл, закреплённых на шаре, и приводил в движение двигатель.

Правда, настоящая паровая турбина появилась в Египте в 16 веке. Ее изобрел араб Таги-аль-Диноме.

Подобную машину построил 1629 году итальянский инженер Джованни Бранка. То есть, как только в обществе наступило экономическое благополучие и возникла необходимость в данном механизме, его тот час же изобрели.

В конце 17 века были созданы ещё две модели: в Испании двигатель сконструировал Аянс де Бомонт, а в Англии Эдвард Сомерсет в 1663 году установил паровую установку для закачки воды в Большую башню замка Реглан. Но все проекты быстро сворачивались и забывались. Тогда, как впрочем, и сейчас все новое не воспринималось большинством, и деньги на разработку никто давать не решался.

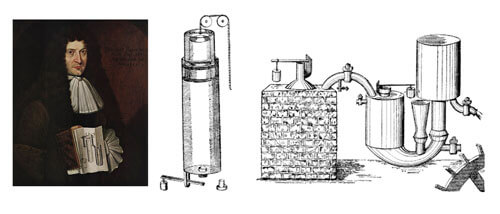

Паровой котёл создал француз Дени Папен. Он же изобрёл и предохранительный клапан для стравливания избыточного давления. Дело в том, что высокое давление, создаваемое паром, приводило к частым взрывам.

Кстати, в то же время появилось и расхожее выражение: «выпустить пар», которое означало ‒ успокоить нервы, пошумев на окружающих, без сноса собственного котелка и без жертв среди мирного населения.

Но на этом история паровых двигателей не прервалась. Англичанин Томас Ньюкомен в 1712 году сделал шахтный насос для подачи воды на верх. Двигатель Ньюкомена стал пользоваться спросом, с его массового выпуска началась английская промышленная революция.

В России первую паровую машину в 1763 году спроектировал И.И.Ползунов. С ее помощью приводились в действие воздуходувные меха на заводах.

А француз Николас-Йозеф Куньо шесть лет спустя сконструировал первую паровую телегу. Она приводила в движение сельскохозяйственные механизмы.

А в 1788 году Джон Фитч построил пароход, который вмещал 30 человек, и шел со скоростью до 12 километров в час.

В 1804 году на металлургическом заводе в Южном Уэльсе был испытан первый железнодорожный паровой поезд, его построил Ричард Тревитик.

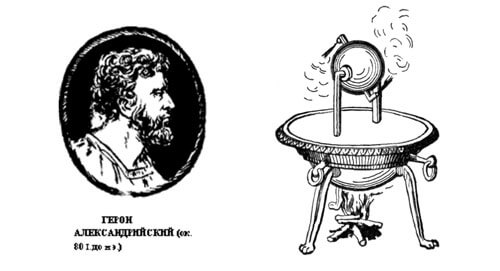

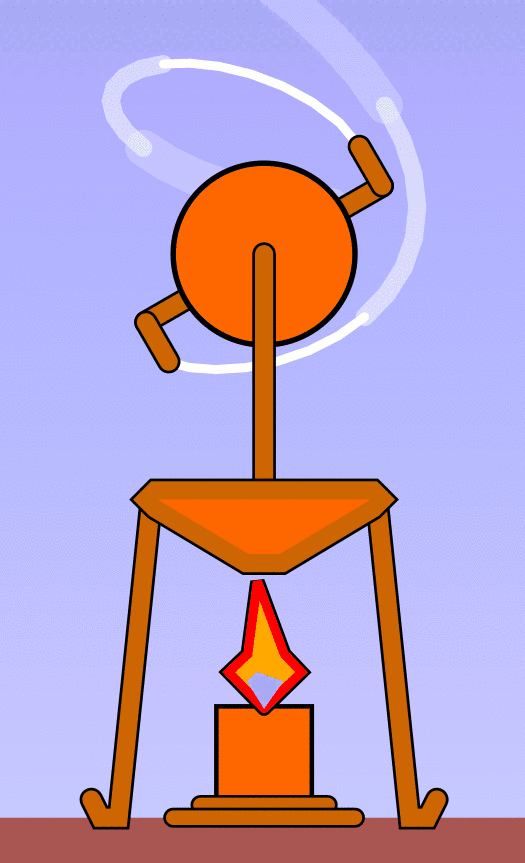

Эолипил — паровая турбина

 1Gai.Ru / STAFF

В работах Герона много потрясающих вещей, но что действительно изменило мир, так это эолипил (Геронов шар).

Слово, обозначающее «ветряной шар» (в буквальном переводе «шар бога ветров Эола»), стало названием особого устройства – первого в мире зарегистрированного образца парового двигателя, или реактивной паровой турбины. «С современной точки зрения устройство Герона является демонстрацией принципа ракеты, то есть реактивной силы – сфера вращается в ответ на эмиссию (выброс) пара», – объясняет Пол Кейзер, специалист по древней технике.

Механизм состоял из полой сферы, установленной так, чтобы иметь возможность вращаться, когда пар выходил из двух выпускных отверстий, расположенных на экваторе котла. Наполовину заполненная водой сфера приходила в движение, как только под ней зажигался огонь: крутящий момент создавался непосредственно за счет образующегося пара.

Youtube

Практическое применение эолипила Герона неизвестно, но большинство экспертов считают, что наряду с другими игрушками и изобретениями, описанными в «Pneumatica», он использовался для развлечения и вызывания ощущения чуда у зрителей. В его трудах нет четкого описания возможного использования прибора – Герон просто рассказывает, как его построить и как он работает.

Гарри Китсикопулус из Нью-Йоркского университета в своей книге «Инновации и распространение технологий: экономическая история ранней паровой энергии» рассуждает о том, что модифицированную версию эолипила могли использовать для создания храмовых чудес.

Немало дебатов впоследствии велось вокруг «шара». Даже высказывались сомнения в том, действительно ли Герон был первым, кто изобрел эолипил. И небезосновательно. К примеру, кумир Герона, Ктесибий (285 г. до н. э. – 222 г. до н. э.) написал несколько трактатов о природе сжатого воздуха и его использовании в насосах.

Позже Витрувий (около 80 г. до н. э. – 15 г. до н. э.) описал устройство, тоже называемое эолипилом, которое состояло из металлического шара, частично заполненного водой и помещенного над огнем для производства пара, вытесняемого из отверстия наверху.

Но он не описывает никаких движущихся частей, что является ключевым отличием от видения Герона, к тому же определяет свой эолипил в «De Architectura» как «научное изобретение для открытия божественной истины, кроющейся в законах небес». Эксперты уверены, что прибор, скорее всего, использовался для понимания погодных явлений и образования облаков.

Хотя эолипил Герона основывался на фундаментальной науке, лежащей в основе паровой энергии, он был довольно далек от двигателей, о которых европейцы мечтали в 17 веке. В качестве двигателя эолипил производил крайне незначительный крутящий момент, и метод его работы был неэффективным.

«Отсутствие надлежащей материальной базы надолго задержало использование пара для выполнения тяжелой работы, и никто не мог построить котел, способный выдерживать большое давление, примерно до середины 1700-х годов», – пишет Грегори Янг, который во время своего пребывания в должности инструктора и техника в Smith College помогал с созданием действующего эолипила.

Изобретение, опередившее свое время, не вписалось в римское общество. Имея в изобилии рабскую силу, император не видел необходимости в разработке машин, способных заменить бесплатно эксплуатируемых людей.

То же самое относилось к остальной Европе на протяжении веков, пока промышленная революция не вытолкнула мировой спрос за пределы средств производства. Только тогда пригодились паровые машины, способные компенсировать слабину.
