Покажем как снять печку на ваз 2110 своими силами

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Автономные системы управления отоплением

На автомобилях ВАЗ 2110, 2111, 2112, 2170 и других, устанавливались автономные системы отопления:

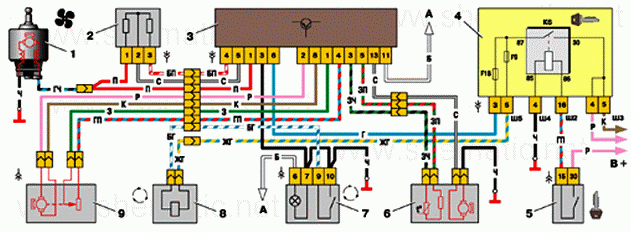

1 – электромотор вентилятора отопителя;

2 – дополнительное сопротивление (резистор);

3 – контроллер управления отопителем;

4 – монтажный блок предохранителей и реле;

5 – выключатель зажигания (замок зажигания);

6 – термодатчик температуры воздуха в салоне;

7 – выключатель рециркуляции (забор воздуха с улицы или салона);

8 – клапан рециркуляции;

9 – микромоторедуктор привода заслонки отопителя (холодный или горячий воздух);

А – к выключателю освещения приборов;

В – к источникам питания.

В такой системе, при возникновении неисправности, поиски необходимо начинать с:

1. Проверка предохранителей;
2. Проверка контролера управления (необходимо проверить напряжение питания и выходящие напряжение управления);
3. Переключатель и датчики (должен работать максимальный режим оборотов);
4. Сам электродвигатель (щетки, якорь);

Часто выходит из строя микродвигатель, переключающий режим работы, при его замене необходимо выставлять начальное положение микродвигателя (подключив его и по очереди включив все положения);

При сгоревшем предохранителе, менять его необходимо на рекомендуемый номинал.

Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца

Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Блок управления усовершенствованной моделью отопителя ВАЗ 2110

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации, какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.

Отличия в конструкции

На ВАЗ 2110 устанавливались печки так называемого нового или старого образца. И та и другая система, в том числе и на ВАЗ, имеющей инжектор вместо карбюратора, особенно конструкционно не отличаются.

Итак, непосредственно различия:

1. Главное отличие печки нового образца от старого – в конструкции радиатора отопителя. Поэтому если вы производите ремонт системы отопления, и решите вместо старого радиатора поставить нового образца, то учтите некоторые нюансы;
2. Кроме того, контролер САУО тоже не в точности такой. Уже сняты с производства и не подойдут новым моделям отопителя 4 или 5 позиционные контролеры, образца выпуска до осени 2003 года;
3. Отличаются микроредукторы, также начиная с выпуска в сентябре 2003 года. Отличаются они резисторами (датчиками положения вала), поэтому нужно смотреть, взаимозаменяем ли резистор в той модели ММР, что вы приобрели.

Если вы задумали капитальный ремонт печки, особенно если у вас еще стоит система устаревшего образца, начинайте с покупки нового радиатора печки (лучше приобрести медный, он греет значительно лучше), и от этого работа отопителя только улучшится.

А вот устройство печки у ВАЗ инжектор практически не отличается от карбюраторных машин.

Далее следует разбор по таким пунктам:

1. Блок двигателя имеет пробку, с которой сливается тосол в какую либо посуду;
2. Немного вперед отодвигается жабо (операция затяжная), снимаются стеклоочистители и все, что мешает;
3. Снимается корпус отопителя. Следует знать, что корпус разделен на две части. Переднюю снимают вместе с вентилятором;
4. Далее следует корпус салонного фильтра. Его заодно можно и поменять;
5. Снимается другая часть корпуса вентилятора;

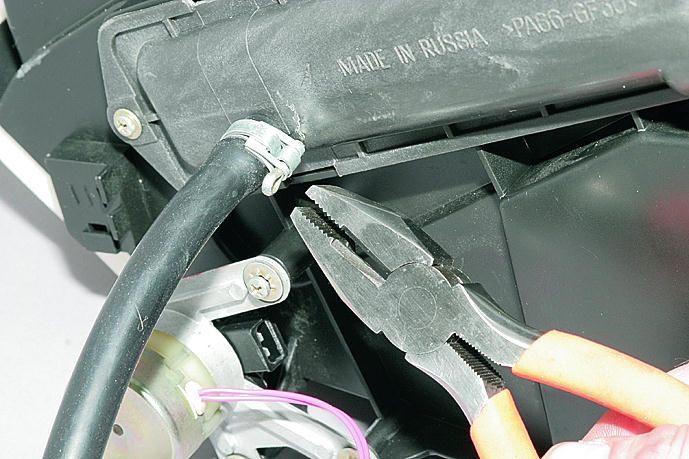

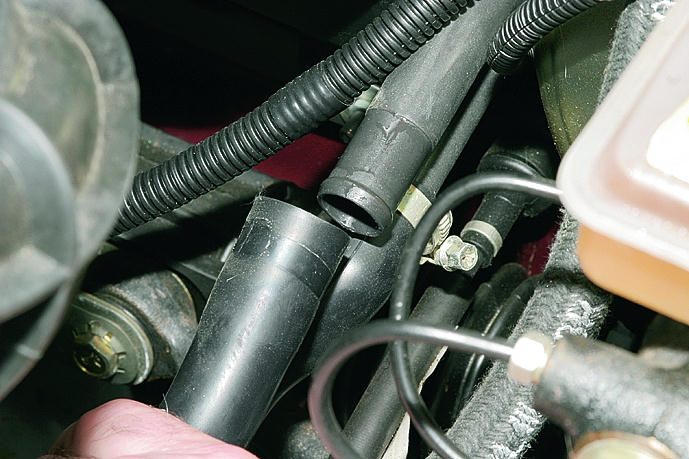

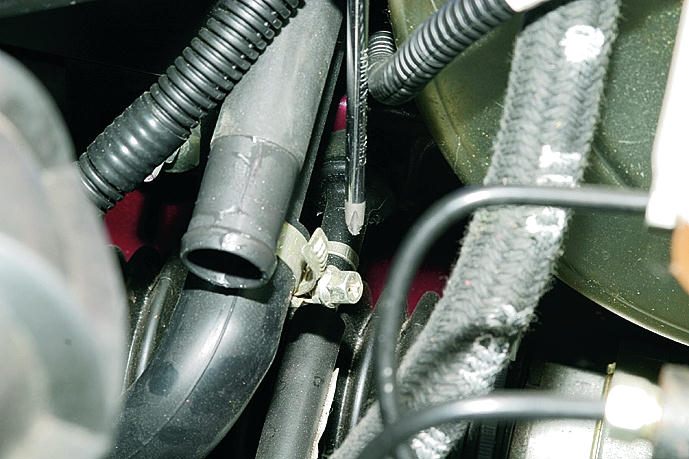

6. Ослабляются хомуты, снимаются шланги;
7. Затем с некоторым усилием извлекается радиатор.

Сборка, как говорится – в обратном порядке

Только еще один нюанс: если у вас печка устаревшего образца, то обратите внимание на два пункта:

• Устанавливая пластиковый корпус, следите, чтобы педалька попадала в нужный паз;
• Зная устройство всех узлов, обязательно перепроверьте плотность их прилегания.

Перед заливом тосола не забудьте убедиться, чтоб блок двигателя имеет хорошо закрученную пробку. Обязательно удостоверьтесь, что вся система работает без сбоев и более эффективно, чем до этого.

Обслуживание и ремонт печки ВАЗ 2110

Уход за системой отопления в теплое время года имеет специфические особенности. Так как в процессе эксплуатации техники внутри радиаторов собирается много накипи, то снижается эффективность функционирования всего агрегата. Для очистки балластных элементов автовладельцу потребуются пара червячных брусьев, пара резиновых уплотнителей, ключи, охладитель и резервуар для собирания отработанного антифриза.

Изначально следует выключить электродвигатель и позволить ему остыть. Внизу каждого патрубка необходимо постелить ветошь. Далее производят ослабление хомутов шлангов, сквозь которые охладитель направляется в двигательный отсек. Потом выполняют снятие резиновых соединителей с крана и патрубков, отворачивают саморезы крепежей на уплотнителе, отсоединяют приводную тягу на кране с корпусом вентилятора.

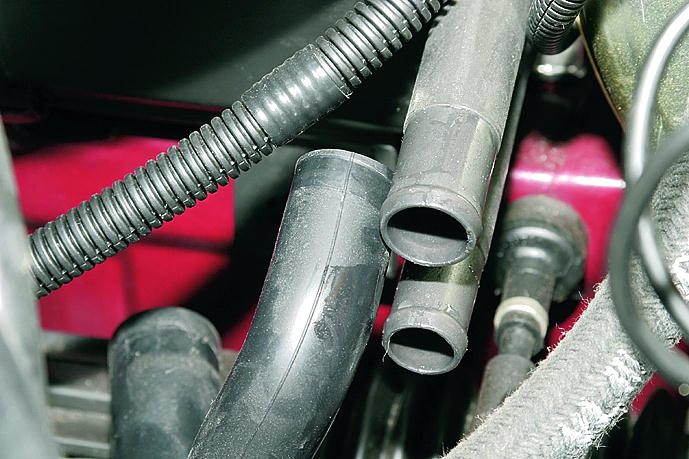

Радиаторные патрубки снимаются из отверстия, размещенного в заслонке двигательного отсека. При съеме крана производят прочистку патрубков и крана. Для точного диагностирования поломки переключателя печки на ВАЗ 2110 необходимо проанализировать напряжение на контактах при изменении положения ручки узла. При отсутствии изменений в напряжении его следует заменить.

Заслонка также может деформироваться и заклинивать в некоторых положениях. Сейчас можно приобрести стальную заслонку и поменять деформированную из пластика, однако это достаточно трудоемкое мероприятие. Быстро заставить ВАЗовский обогреватель нагнетать теплый воздух можно таким образом. Сначала следует отключить контроллер.

При поступлении питания 12 В заслонка станет открываться/закрываться в соответствии с полярностью. Контроллер не способен выдать необходимую силу тока для перемещения заклиненного или деформированного клапана, а подпитывание напрямую от аккумуляторных батарей позволит принудительно воздействовать на нее, меняя полярность. После этого необходимо установить регулятор печки на ВАЗ 2110 в положение максимум, поставить контроллер обогревателя назад и до весны не менять положение регулятора.

При потеплении можно будет разобрать печь и разобраться в причине заклинивания.

Причины ремонта и устранение неисправностей

Обычно неисправности печки выявляются при наступлении сезона отопления, хотя профилактику следует проводить в теплое время года. С наступлением зимы водители начинают замечать, что система отопления ВАЗ 2110 плохо работает или совсем не желает работать. Можно выделить несколько видов неисправностей, при которых потребуется ремонт печки:

1. Температура отопителя не поддается регулировке.
2. Неисправности заслонок или редуктора.
3. Протечка жидкости в радиаторе.
4. Поломка потолочного датчика температуры.
5. Выход из строя блока управления.

Часто отопитель ВАЗ 2110 греет плохо из-за своего радиатора. Следовательно, надо проверить, горячий ли радиатор. При необходимости производится его замена. Сложности с обогревом могут появиться по причине отсутствия жидкости в системе охлаждения двигателя автомобиля. В первую очередь следует замерить уровень жидкости. Чтобы проверить, в каком состоянии находится печка ВАЗ, придется снять центральные дефлекторы. Для этого отгибаются усики и сдвигается заслонка. Установка, замена или модернизация печки ВАЗ потребуют использования такого инструмента, как:

Когда температуру в салоне не удается контролировать, причинами могут стать отклонения в работе блока управления или неисправность заслонки. Если виной всему стал контроллер печки, то не проходит команда на выдвижение заслоночного элемента. Надо сразу же проверить датчик температуры, размещенный на потолке.

Проверку можно провести неоднократным изменением положения рычага установки температуры. Прогрев потока воздуха можно проанализировать тактильным методом — путем определения работоспособности датчика в крайнем расположении ручки.

Для проверки самой печки придется извлечь центральные дефлекторы. Доступ к заслонке возникает через отсек двигателя. Модернизация печки ВАЗ в этом случае — это замена старой заслонки на алюминиевую взамен пластиковой. Наибольший объем усилий потребуется, когда нужна замена радиатора печки, так как должна быть снята вся система отопления ВАЗ.

В случае если вентилятор выдает только холодный воздух, можно считать, что неисправна печка; причем с вероятностью 90% виноват моторедуктор, и поможет только его замена. Система отопления ВАЗ при этом ремонтируется в следующем порядке:

1. Демонтируются дворники.
2. Жабо отстраняется в сторону.
3. Выкручиваются три крепежных шурупа.
4. Отодвигаются провода.
5. Извлекается старый и устанавливается новый моторедуктор.
6. Производится сборка в обратном порядке.

Снятие и разборка отопителя на автомобиле с двигателем ВАЗ-21124

ПОРЯДОК ВЫПОЛНЕНИЯ

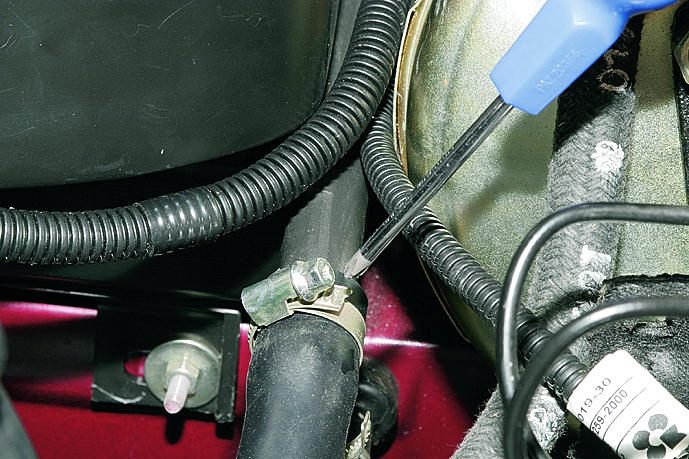

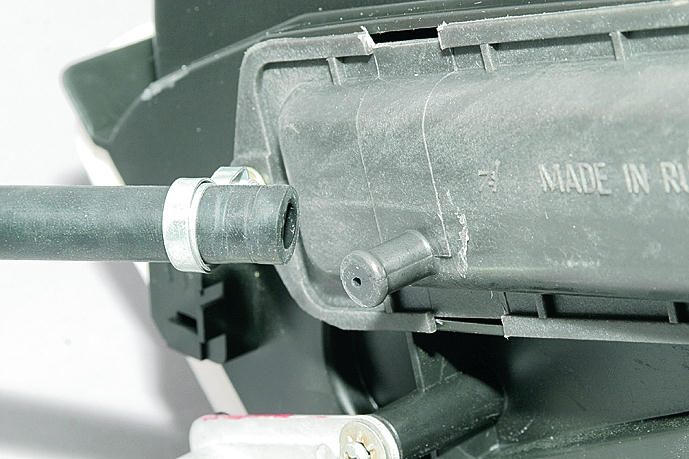

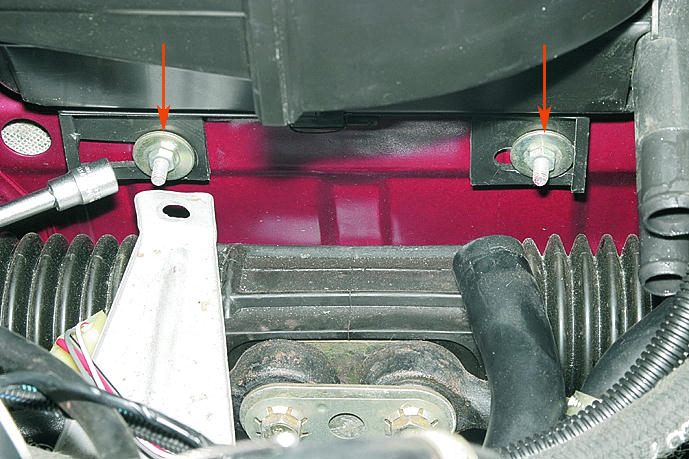

Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). Снимаем облицовку ветрового окна (см. Снятие облицовки и накладки ветрового окна), правую часть шумоизоляционной обивки (см. Снятие облицовки и накладки ветрового окна) и дроссельный узел (см. Снятие дроссельного узла). Ослабляем крепление впускного трубопровода: колпачковые гайки верхнего крепления отворачиваем полностью, а два болта и три гайки нижнего крепления отворачиваем не до конца. Ослабляем затяжку самореза крепления направляющей трубки щупа-указателя уровня масла и приподнимаем трубку, так чтобы скоба ее крепления вышла из зацепления с саморезом. Снимаем катушку зажигания первого цилиндра. Разъединяем (можно разрезать) хомут крепления колодки проводов питания электродвигателя отопителя и проводов дополнительного резистора. Разъединяем колодку проводов питания электродвигателя отопителя. Отсоединяем колодку проводов от разъема дополнительного резистора. Крестообразной отверткой ослабляем затяжку хомута… Тем же инструментом ослабляем затяжку хомута… Пароотводящий шланг от радиатора отопителя не отсоединяем, т. к. хомут его крепления труднодоступен. Проще отсоединить этот шланг от патрубка расширительного бачка (см. Снятие расширительного бачка) и снять корпус отопителя вместе со шлангом. Выводим пароотводящий шланг из хомута на штанге очистителя ветрового стекла. Отсоединяем от микромотор-редуктора привода заслонки колодку проводов питания. Отсоединяем колодку проводов от датчика положения заслонки. Головкой «на 10» с удлинителем отворачиваем гайку верхнего крепления корпуса отопителя к кузову в правой части моторного отсека. Головкой или ключом «на 8» отворачиваем саморез верхнего крепления корпуса отопителя, расположенный рядом с креплением штанги привода очистителя ветрового стекла. Отворачиваем гайку верхнего крепления теплозащитного щитка чехла рулевой рейки. Высокой головкой «на 10» с удлинителем отворачиваем две гайки нижнего крепления корпуса отопителя (показаны стрелками). Вынимаем корпус отопителя из моторного отсека автомобиля.

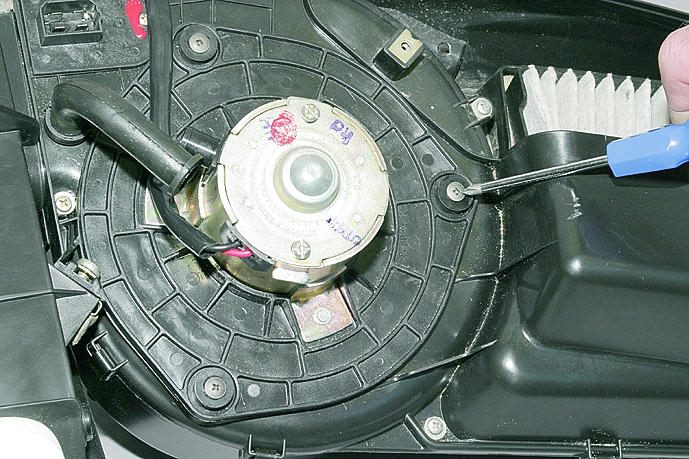

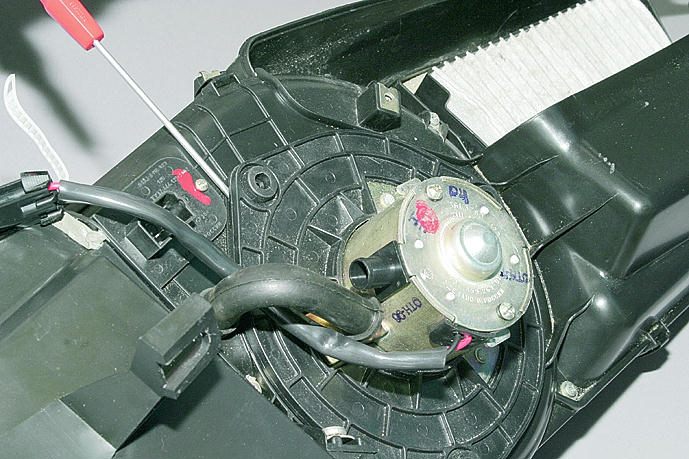

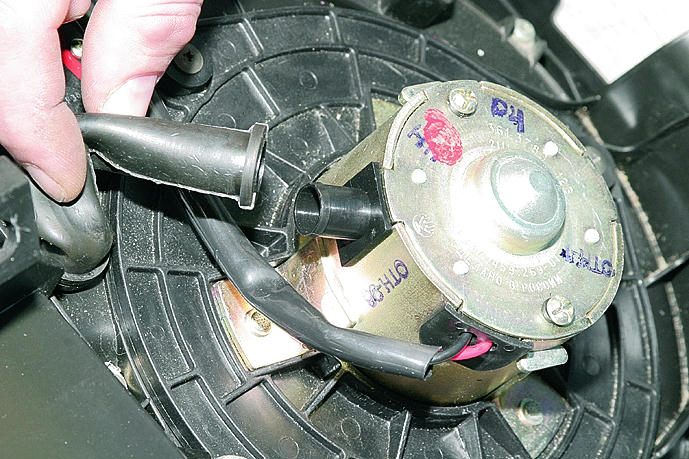

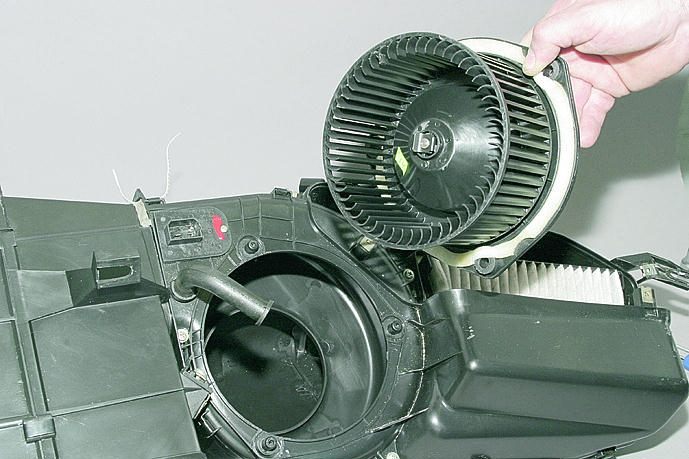

При демонтаже электродвигателя отопителя в сборе с крыльчаткой снимаем крышку фильтра очистки воздуха, поступающего в систему вентиляции и отопления салона.

Демонтировать электродвигатель отопителя можно и на автомобиле, однако для этого придется проделать все операции, необходимые для снятия корпуса отопителя в сборе. Можно лишь не вынимать корпус из моторного отсека, а только выдвинуть на достаточное расстояние.

ПОРЯДОК ВЫПОЛНЕНИЯ

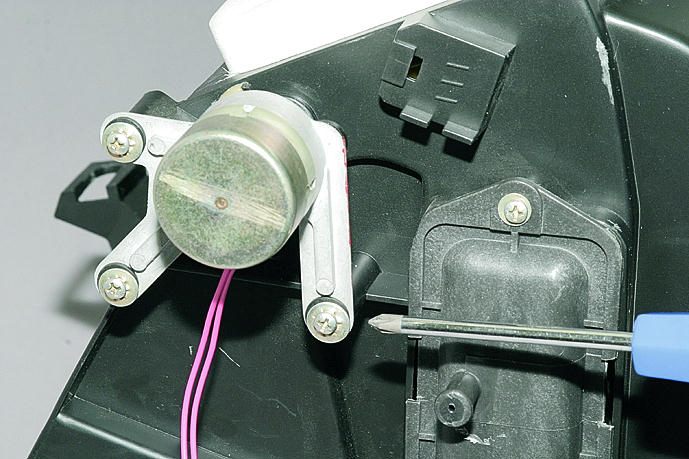

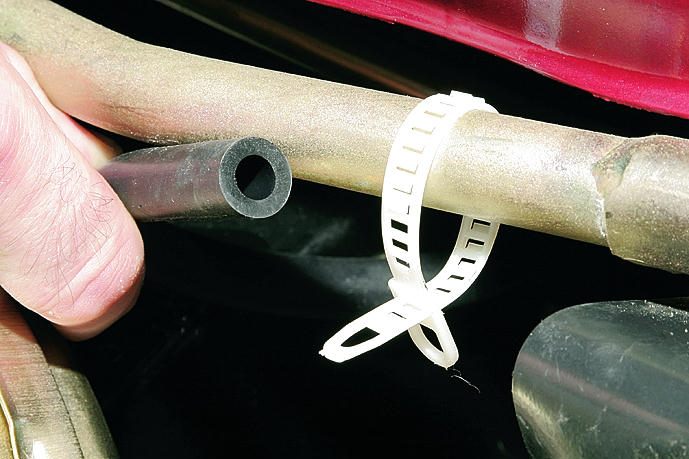

Отсоединяем трубку вентиляции электродвигателя. Крестообразной отверткой отворачиваем три самореза крепления фланца электродвигателя к корпусу. Вынимаем саморезы… Поддеваем отверткой… Для снятия радиатора отопителя… Крестообразной отверткой отворачиваем три самореза и снимаем их вместе с расположенными под ними шайбами. Вынимаем радиатор из корпуса отопителя. Для снятия микромотор-редуктора привода заслонки отопителя крестообразной отверткой отворачиваем три самореза крепления микромотор-редуктора. Вынимаем саморезы и снимаем расположенные под ними стопорные шайбы. Поддеваем отверткой…

Дальнейшей разборке узлы отопителя не подлежат. При выходе из строя лучше заменить их новыми. Детали корпуса разъединять нет смысла, т. к. обычно они не выходят из строя до конца срока службы автомобиля.

Устанавливаем снятые узлы и детали в обратной последовательности.

При установке корпуса отопителя в сборе на автомобиль следует быть готовым к тому, что корпус отопителя входит на свое место с трудом. Начинать установку корпуса следует от середины моторного щита, направляя правую (по ходу автомобиля) часть корпуса вначале в сторону правого борта и вниз, а затем вверх. Лучше проводить установку с помощником.

предыдущая страница20.2.7. Кузова автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124

^

следующая страница 21. Приложения

Меняем радиатор печки на ВАЗ 2110

Радиатор печки ВАЗ 2110, как и другие запчасти автомобиля в период эксплуатации транспортного средства, может выйти из строя и обогрев салона в холодную погоду станет не возможным.

В таком случае вышедший из строя радиатор отопителя необходимо снять и поменять на новый, либо реставрировать уже потекший.

Прежде чем приступить к описанию снятия и замене радиатора печки ВАЗ 2110 хочется отметить, что разбирать торпеду в салоне автомобиля нет необходимости, так как все работы производятся в подкапотном пространстве.

На автомобилях ВАЗ 2110 выпущенных до сентября 2013 года устанавливались радиаторы печки старого образца. После сентября 2013 года АвтоВАЗ начал комплектовать свои «десятки» радиаторами отопителя нового образца. Разница снятия и установки этих деталей не значительна, так что описания процесса снятия радиатора печки ВАЗ 2110 будет изложен сразу для радиаторов старого и нового образца.

Если вы обнаружили, что нижнее пространство со стороны водителя и переднего пассажира в салоне автомобиля стало влажным или на коврике для ног появилась лужа, проверьте на запах образовавшуюся жидкость. Если обнаружится, что это антифриз или тосол, то это является признаком потекшего радиатора печки ВАЗ 2110, который нужно будет заменить.

Также подтекание радиатора печки можно определить по потекам в районе корпуса отопителя в подкапотном пространстве.

Меняем радиатор печки на ВАЗ 2110

Инструкция по снятию радиатора печки ВАЗ 2110

Прежде чем приступит к снятию радиатора отопителя, подготовьте следующие инструменты и запасные части.

1. Крестовая отвертка
2. Пинцет (для снятия защелок в труднодоступных местах)
3. Четыре металлических хомута

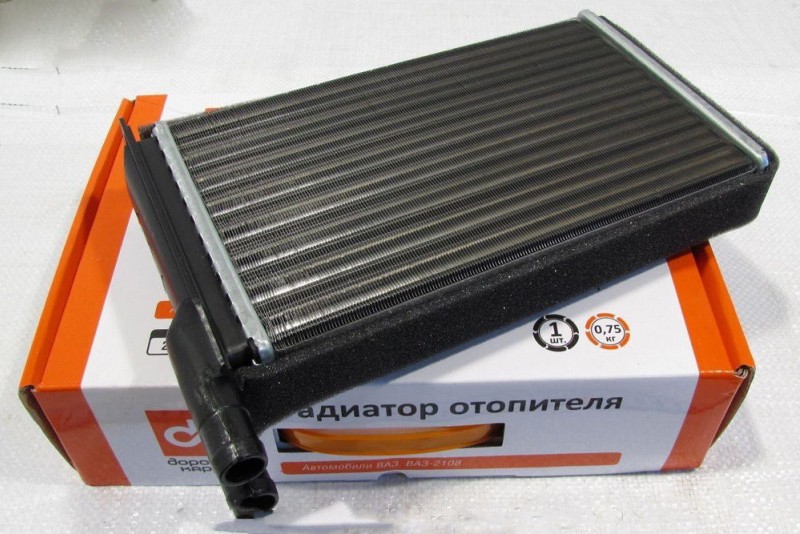

4. Ну и конечно необходимо купить новый радиатор печки ВАЗ 2110 (старого или нового образца, в зависимости от того какой установлен на вашем автомобиле) О том как выбрать радиатор отопителя ВАЗ и какой радиатор печки лучше читайте в этой публикации.

1. Прежде чем приступить к демонтажу, необходимо слить охлаждающую жидкость с блока цилиндров двигателя. Для этого откройте крышку расширительного бачка и за модулем зажигания откручиваем сливной болт, предварительно установив под двигателем чистую пятилитровую плоскую емкость.

После того как жидкость стекла снимаем резиновый уплотнитель в задней части подкапотного пространства, который находится на ветровой накладке, а затем откручиваем крепления и вынимаем жабо.

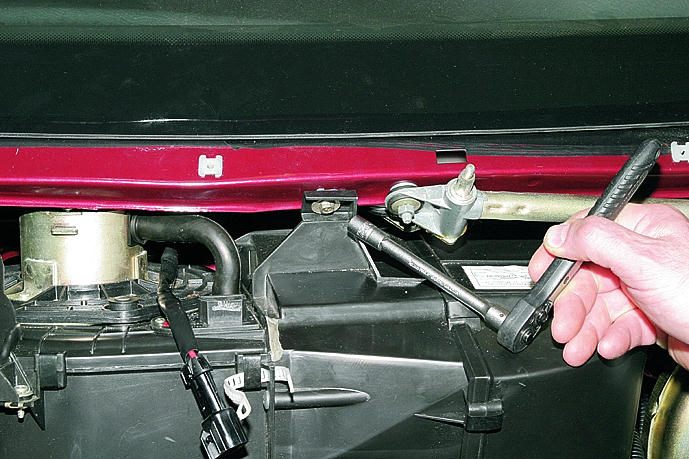

Далее снимаем пластиковую ветровую накладку, предварительно открутив пять винтов и по краям две гайки на 10
Под ней находится шланг омывателя лобового стекла, который разъединяем и отводим в сторону. Затем открутив крепления стеклоочистителей, снимаем их и вынимаем накладку ветровика. После этого имеем доступ к корпусу печки.

Меняем радиатор печки на ВАЗ 2110

Для того чтобы разъединить половинки корпуса и заменить радиатор печки необходимо снять металлические зажимы, которые при установке необходимо заменить на новые, так как в процессе эксплуатации автомобиля оны ржавеют и приходят в негодность.

Меняем радиатор печки на ВАЗ 2110

Также придется снять воздушный фильтр салона, предварительно открутив винты крепления на корпусе печки

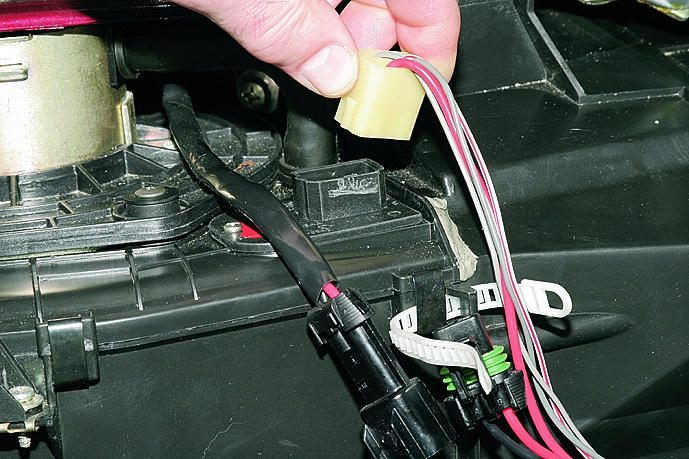

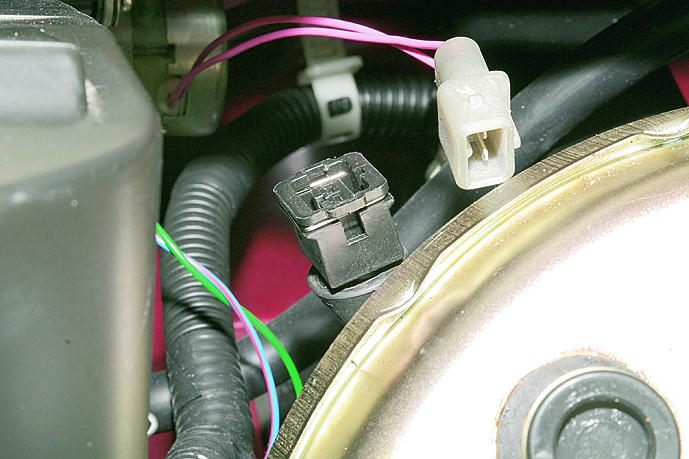

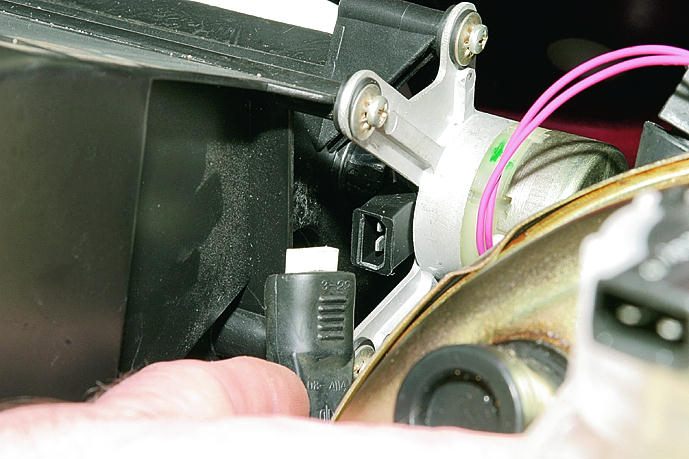

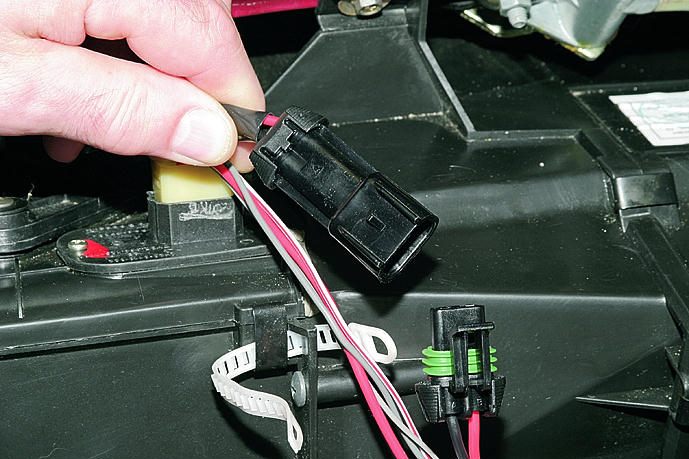

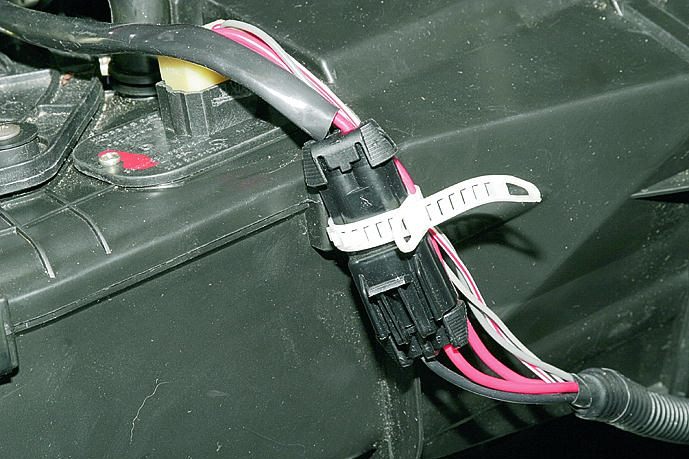

Теперь необходимо отключить вентилятор печки, для этого разъединяем плюсовой разъем и откручиваем минусовую клемму от двигателя (необходимые соединения указаны на фото)

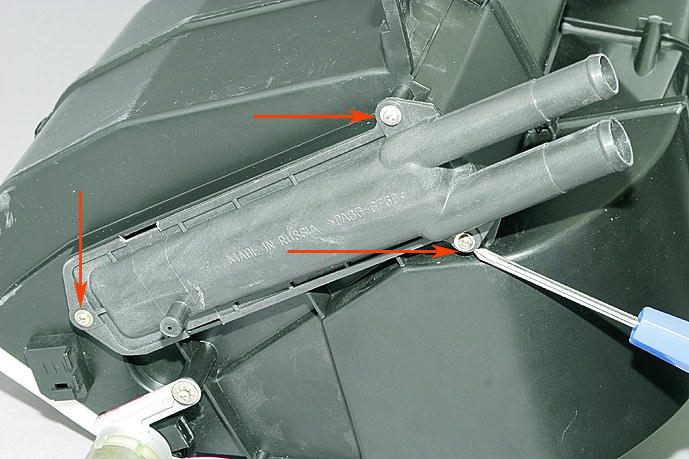

С тыльной стороны края верхней крышки корпуса имеется три самореза, которых также на нужно открутить иначе крышку вам не снять.

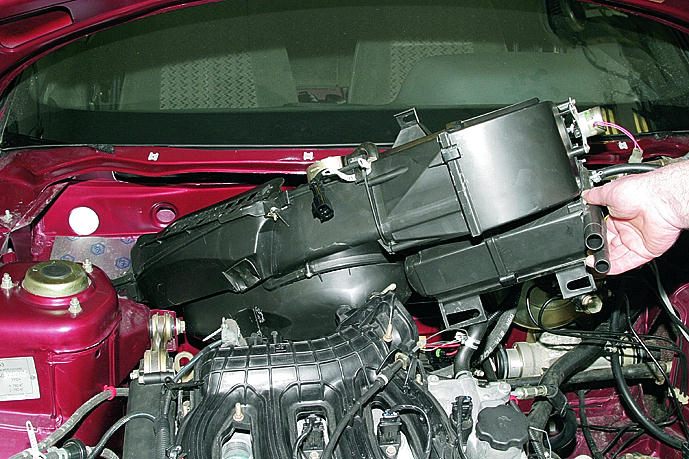

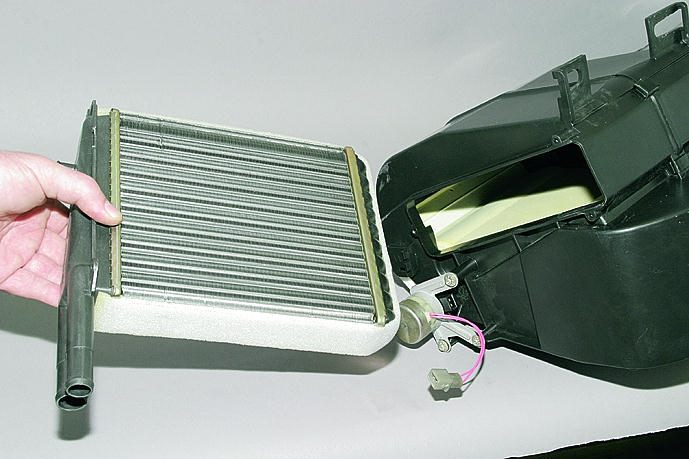

После снятия передней и задней крышки отопителя ВАЗ 2110 вместе с вентилятором печки, а также корпуса воздушного фильтра салона можно приступить к демонтажу самого радиатора печки. Ослабив хомуты крепления шлангов подачи и обратки охлаждающей жидкости, а также пароотводящей трубки снимаем потекший радиатор.

Меняем радиатор печки на ВАЗ 2110

Очистив от пыли и мусора внутренние и наружные поверхности печки ВАЗ 2110 в обратной последовательности устанавливаем новый радиатор отопителя.

Важно помнить! Вовремя сборки печки ВАЗ 2110 следите за тем, чтобы корпус отопителя стал на свое место, в противном случае могут возникнуть проблемы в управлении заслонки и окажется, что печка не греет.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

Привод

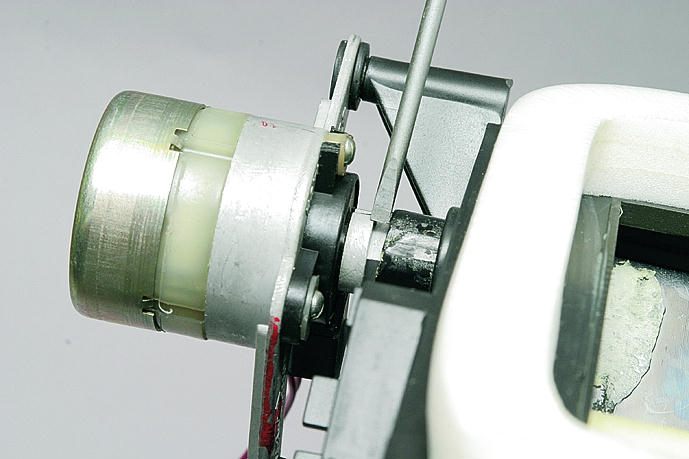

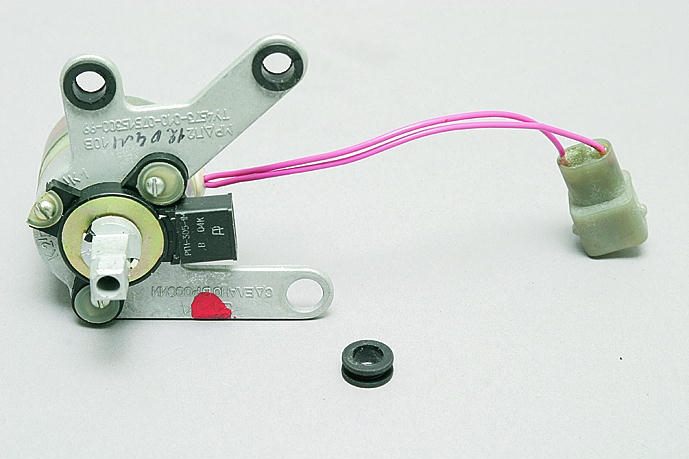

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

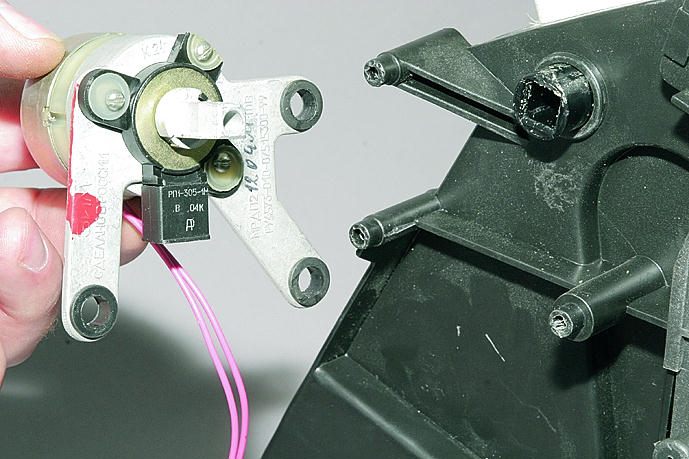

1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

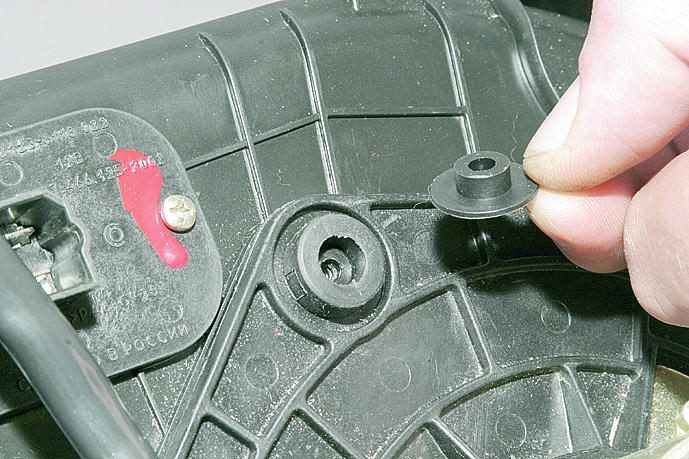

• Немного отогните спрессованный бортик и демонтируйте крышку;
• Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
• Замените указанные компоненты или подправьте их;
• Если зубцы шестерни стерлись на редукторе, его придется заменить;
• Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
• Если указанные меры не помогли, просто установите новый агрегат.

Замена радиатора Ваз 2110 нового образца – пошаговая инструкция

Как отмечалось, между печками старого и нового образца отсутствуют особые отличия, за исключением нюансов монтажа. Чтобы снять устройство, автомобилисту необходимо открутить несколько винтов.

1. Вначале понадобится открутить винты, расположенные снизу лобового стекла.
2. Выше впускного коллектора расположено несколько гаек, которые также необходимо открутить.
3. Далее отвинчивается гайка, расположенная слева от фильтра. В некоторых моделях автомобилей предусмотрен бачок для заднего стекла (с омывающей жидкостью). В таком случае его также необходимо демонтировать вместе с фильтром.

При этом понадобится потратить минимум времени и усилий. Практика показывает, что автомобилисты с опытом выполняют всю работу в течение 1 часа. Схема по замене радиатора предусматривает следующее:

• слив антифриза;
• отключение патрубков;
• демонтаж расширительного бачка;
• демонтаж жабо;
• демонтаж педали тормоза;
• снятие старого и установка нового агрегата.

Монтажные работы осуществляются в обратной последовательности. На завершающем этапе необходимо залить антифриз в бачок

В процессе выполнения работы рекомендуется обратить внимание на салонный фильтр. Обычно, он требует замены

Этот вариант отличается простотой и оригинальностью. Автовладельцу не понадобится иметь никаких профессиональных умений.

Осуществляется замена радиатора печки ВАЗ 2110 нового образца достаточно просто, так как конструкция разъединяется. Существует также возможность замены через тормоза.

Вышеперечисленные этапы работы необходимо осуществлять тщательно и осторожно. Нужно еще раз подчеркнуть, что для автовладельцев, намеренных эксплуатировать ВАЗ 2110 в течение долгих лет, лучше установить медный радиатор

Он легко поддается ремонту и служит гораздо дольше алюминиевого аналога.

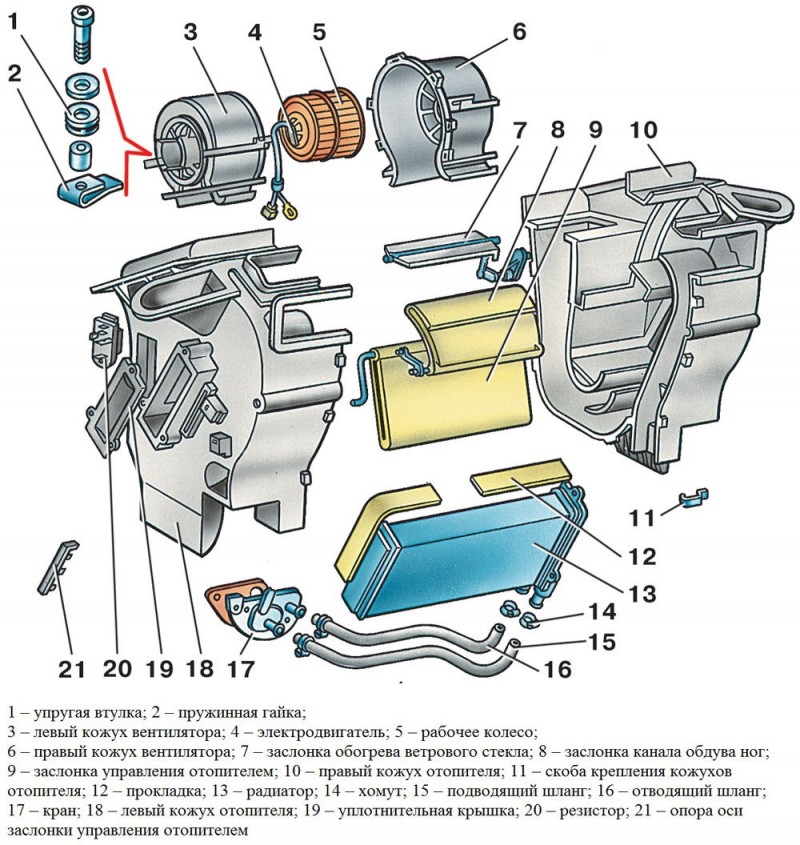

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

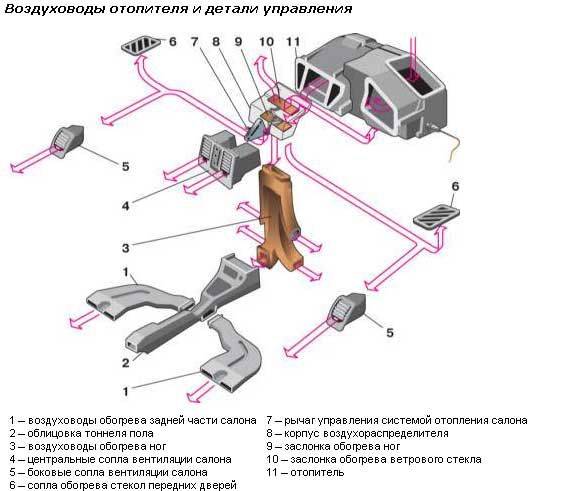

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

• радиатор;
• устройство, распределяющее воздушные потоки;
• блок СУАО;
• потолочный датчик;
• рукоятка;
• заслонка;
• моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.
