Как собрать пескоструйный аппарат в домашних условиях

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

• газовый баллон из-под пропана или фреона;
• мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
• шаровые краны, регулирующие подачу воздуха и абразивного песка;
• фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
• тройник с резьбой, маркированной «ДУ 15»;
• резиновый двухметровый рукав диаметром 14 мм;
• шланг сечением 10 мм, длиной не менее 5 метров;
• 5-метровый газовый рукав, диаметр которого 10 мм;
• зажимы и фитинги для шлангов, лучше взять с запасом;
• сопло;
• пескоструйную насадку для компрессора;
• фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

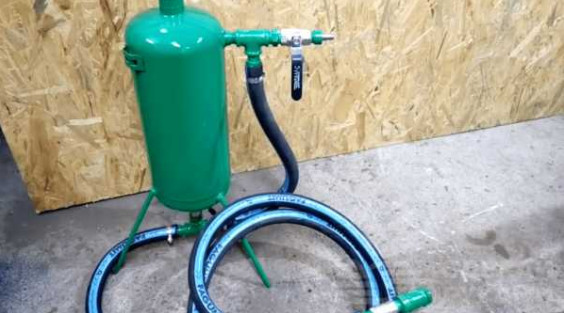

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

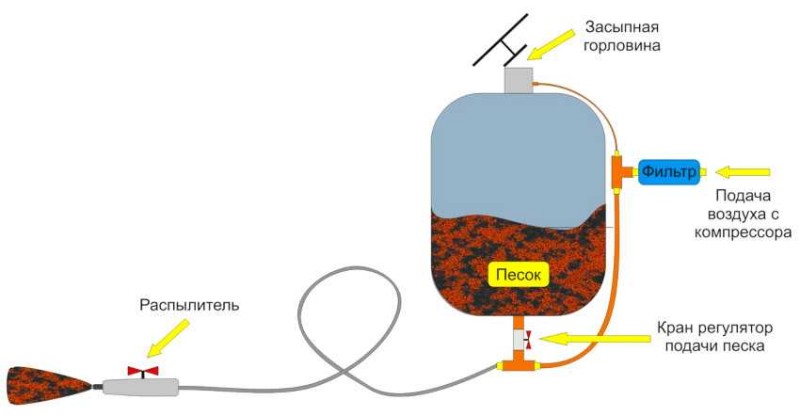

Пескоструйный аппарат: принцип работы

похоже на конструкцию краскопульта

Вот, по сути, и весь принцип работы агрегата. Исходя из этого, изготовить пескоструй будет не сложно. Однако, для его работы необходим компрессор. Он обеспечивает подачу воздуха под необходимым давлением. Поскольку изготовить такое устройство будет весьма затруднительно, рекомендуем его просто купить в специальном магазине. При покупке ориентируйтесь, что его мощность должна быть не меньше 3 КВт, а также он должен иметь систему принудительного охлаждения.

Виды пескоструйных агрегатов

Человек, который собирается своими руками собрать пескоструй должен знать как можно больше об этих инструментах, в том числе о его видах. Различают:

• всасывающие модели, которые используются для несложных работ по очистке поверхностей. Их отличает то, что воздух сначала забирает песок из емкости, а затем подает в сопло. Этот вариант легко собирается своими силами.

• пескоструйки вакуумного типа отличает возможность многоразового использования песка: выброшенный через сопло, он вновь засасывается в контейнер через специальную камеру и вновь идет в работу.
• пескоструйки пневматического типа. Они имеют огромные мощности и давление в емкости, так как рассчитаны на обработку запущенных деталей или большой по площади поверхности. Аппараты такого типа можно даже не пробовать собирать самому.

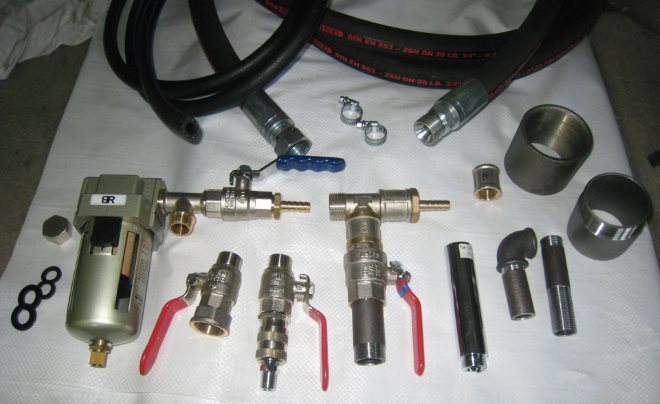

Необходимые детали для сборки пескоструйного аппарата своими руками

подходящую емкость для песка

Обратите особое внимание на выбор сопла. Недорогие детали недолговечны, поскольку изготовлены из чугуна или керамики

И уже через несколько часов более менее интенсивной работы они придут в негодность. При покупке сопла отдайте предпочтение моделям из бора или карбида вольфрама. Они рассчитаны на сотни часов работы.

Также для сборки пескоструйки вам понадобятся:

• зажим цанговый;
• штуцеры к шлангам;
• рукав газовый длиной пять метров и диаметром 10 мм внутри;
• усиленный резиновый шланг с диаметром внутри 14 мм и длиной 2 метра;
• краны шаровые S 111;
• пятисантиметровый кусок трубы ДУ 15 для водопровода с резьбовым соединением и заглушкой (это будет горловина);
• еще кусок такой же трубы с тремя бочатами;
• фумлента для герметизации соединений.

Приступаем к сборке пескоструйки

Начнем с подготовки выбранной емкости. Если в баллоне раньше был пропан, то его остатки необходимо выпустить, и только после этого спилить горло. Пропустить внутрь шланг и компрессором прокачать баллон, чтобы при сварочных работах не произошло воспламенения. Баллон, в котором был фреон, не требует предварительной подготовки.

В подготовленной емкости друг напротив друга делают отверстия: на месте крана диаметром, подходящим для трубы, и на дне диаметром 1 см 2 мм. Привариваем отверстия и вот горловина готова. Снизу к отверстию привариваем трубу, следим за герметичностью. Баллон ставим на треногу или на колеса для устойчивости и перемещения.

Далее, монтируем остальные детали: на резьбовые концы труб наматываем фумленту для герметичности и прикручиваем краны. Устанавливаем штуцеры на тройник и в один сразу вкручиваем шланг 14-миллиметровый, а во второй сначала вставим медную трубку, а потом шланг.

К оставшемуся штуцеру подсоединяем шланг и закрепляем его хомутом. С противоположной стороны устанавливаем ёмкость для абразива, на конец шланга прикрепляем цанговый зажим, в который закрепляем сопло.

На вход для подачи воздуха устанавливаем тройник и кран с баллоном для песка. Первый выход с тройника подсоединяется к компрессору, а второй к ёмкости.

Видео пескоструя своими руками более подробно ознакомит вас с процессом сборки.

При соблюдении всех рекомендаций в итоге получается аппарат, мало чем уступающий заводским моделям.

Описанный выше аппарат рассчитан на довольно интенсивную работу. Если же вам нужно очистить небольшую поверхность, то можно собрать совсем простой инструмент, состоящий из пластиковой бутылки, шарового клапана и тройника. Понадобится также корпус от краскопульта, который необходимо расточить под диаметр сопла. После соединяем штуцеры и рукоятку. Имейте в виду, что такого приспособления надолго не хватит.

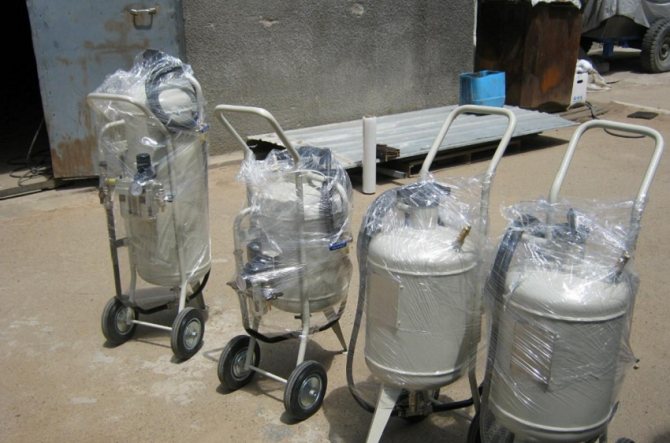

Емкость

Одним из главных параметров при выборе пескоструйного аппарата является его емкость. Она должна быть такого объема, чтобы обеспечить непрерывную и стабильную работу. Поэтому данный фактор должен учитываться индивидуально, в зависимости от планируемых задач. Диаметр пескоструйного сопла влияет на скорость выполняемой работы, а также на объем требуемого воздуха и абразива в час. Сопло с диаметром в 12 мм, позволит очистить поверхность от ржавчины в 4 раза быстрее, чем сопло в 6 мм. Но стоит учитывать, что и количество потребляемого абразива и воздуха, будет также больше. Компрессор должен обладать нужной мощностью для обеспечения сопла требуемым количеством воздуха и иметь своеобразный резерв, компенсирующий износ последнего.

Исходя из мощности, можно выделить такие категории пескоструйных аппаратов:

• малой мощности – 20-40 литров;
• средней мощности – 50-150 литров;
• устройства с высокой производительностью – от 200 литров;
• образцы производственного и промышленного масштаба – около 900 и более литров.

Для домашнего использования будет актуальна покупка моделей средней и малой мощности.

Возможные варианты изготовления

Для создания собственной пескоструйной конструкции, на которую можно будет «сбросить» всю грязную работу, чаще всего идут газовые баллоны либо огнетушители. И неспроста: такие емкости удобны, надежны, так как способны с легкостью выдерживать высокое давление, а также практически бесплатны.

Пескоструй из газового баллона

Эта одна из самых простых конструкций для самостоятельных работ. Помимо компрессора надо найти «в закромах» или купить:

• газовый баллон (огнетушитель);
• отрезок трубы для воронки;
• тройники — 2 штуки;
• шаровые краны — 2 штуки;
• шланги для подачи воздуха и вывода смеси, внутренний диаметр — 14, 10 мм;
• хомуты, фитинги;
• ФУМ ленту.

Чтобы сделать пескоструй своими руками, выполняют следующие этапы: готовят емкость и присоединяют к ней шланги.

Работы с баллоном

1. Предварительно готовят бак. Баллон освобождают от остатков содержимого, моют внутреннюю поверхность емкости, используя неабразивные средства. Сушат.

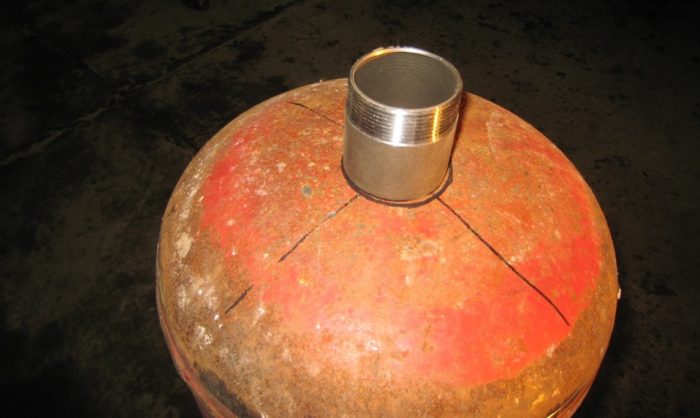

2. Проделывают отверстия: сверху для засыпки песка (диаметры его и трубы-отрезка должны совпадать), снизу — для соединения с краном. Сначала по кругу рассверливают сверлом, потом середину выпиливают либо выламывают плоскогубцами, а края обрабатывают шлифовкой.
3. Приваривают отрезок трубы, на которой сделана резьба. На нее навинчивают крышку-заглушку.
4. Приваривают к баллону кран. Альтернатива — установка переходника, на который будет накручиваться регулятор.

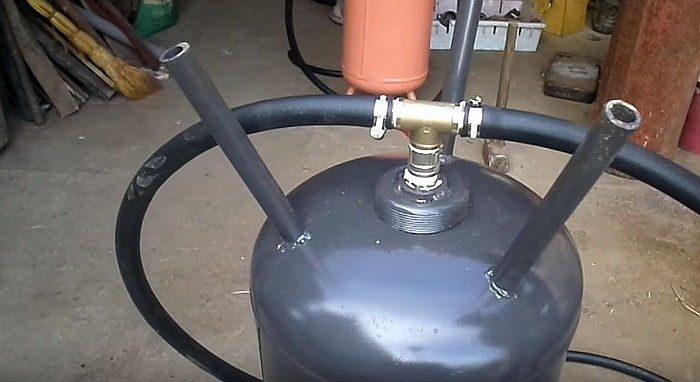

5. За краном крепят тройник, потом смесительный блок. Все резьбовые соединения уплотняют ФУМ лентой.
6. К верхней части емкости монтируют кран, за ним — тройник.
7. Приваривают ручки, опоры и/или колеса.

Операции со шлангами

Затем следует присоединение шлангов-каналов подачи воздуха и выброса смеси:

• на вентиль и нижний тройник ставят штуцеры;
• шланг с диаметром 14 мм для подачи воздуха крепят между тройником и смесительным блоком;
• к свободному ответвлению подключают нагнетательную установку — компрессор;
• к незанятому отводу внизу крепят шланг для подачи песчано-воздушной смеси.

Последний этап — присоединение пистолета. Этот компактный прибор будет очень полезен для не слишком масштабных работ.

Аппарат из огнетушителя — вторая подходящая емкость. От предыдущего изделия такое пескоструйное оборудование отличается не слишком сильно. В этом случае сначала обеспечивают герметичность конструкции. На токарном станке изготавливают заглушку, которую затем уплотняют резиновым кольцом. В огнетушителе делают два отверстия — одно снизу, другое в верхней боковой части емкости. В них вваривают резьбовые соединения, а дальнейшие операции делают аналогично.

Портативный пескоструй

Это устройство не может похвастаться большими габаритами, но ему по силам та же работа, которую выполняет более крупный коллега. Правда, масштабы ее немного меньше. Для изготовления легкой модели нужно найти:

• армированный шланг;
• керамическое сопло (модифицированная свеча зажигания);
• компрессор;
• пластиковую бутылку (1,5 либо 2 л);
• клапан краскопульта;
• сантехнический тройник;
• шаровой кран.

Помимо набора гаечных ключей в этом случае потребуется сверлильный и токарный станок — для вытачивания смесителя. Ориентируясь на схему, из смесителя, тройника, шарового крана, бутылки и сопла собирают насадку.

1. На токарном станке под размер сопла вытачивают корпус пистолета.
2. Его соединяют со смесителем-тройником, один штуцер присоединяют к компрессору, на втором монтируют сопло. Третий соединяют с емкостью, содержащий абразив.
3. Делают канал между пистолетом и компрессором. Кран монтируют между бутылкой и тройником. Последний соединяют в рукояткой от краскопульта.
4. В бутылке обрезают верх.

Это портативное устройство не отличается долговечностью, однако оно способно эффективно очищать поверхности около получаса.

Что нужно знать о принципе работы самодельного пескоструя

Какой бы ни был выбран тип конструкции, прибор должен формировать на выходе струю воздушно-абразивной смеси. Напорная система работает благодаря высокому давлению подачи выбранного абразива в выпускной патрубок, где происходит смешивание с воздушным потоком, подающимся из компрессора. Если говорить об эжекторном устройстве, стоит знать, что здесь работа осуществляется с использованием эффекта Бернулли, основанном на создании вакуума, который и засасывает песок.

Существует огромное количество схем и выполненных своими руками чертежей пескоструйных аппаратов, позволяющих изготовить их самостоятельно. Каждый изобретатель предпочитает использовать различные ненужные детали, которые находятся под рукой, но все конструкции будут работать по схожему принципу.

Перед тем как сделать пескоструйный аппарат своими руками, нужно понять механизм работы инструмента, подготовить все необходимые детали конструкции. Если правильно собрать элементы, самодельный аппарат ничем не будет уступать серийному. Зачастую удается сконструировать прибор с минимальными затратами.

По принципу работы пескоструйный аппарат очень похож на краскопульт.На заметку! Принцип работы пескоструя очень похож на механизм действия краскопульта, главная задача которого – распыление лакокрасочных материалов. Тем не менее один прибор никогда не сможет заменить другой.

Главный элемент, который понадобится для пескоструйного аппарата, – компрессор. Именно благодаря ему в магистралях конструкции создается поток воздуха под нужным давлением. Когда воздух проходит по главному шлангу сквозь рукав для забора песка для пескоструйного аппарата, создается вакуум, способствующий тому, что абразивная смесь всасывается в основную магистраль, где и соединяется с воздушной струей.

Затем уже смесь из воздуха и абразива доходит до сопла – отверстия, через которое и осуществляется подача песка на поверхность под высоким давлением. Из этого следует, что, помимо компрессора, требуется дополнить конструкцию шлангами нужного диаметра, соединительными штуцерами, кранами и дозаторами. Чтобы обеспечить бесперебойное питание рабочего прибора, понадобится электрический кабель.

Пескоструйное сопло – элемент, формирующий абразивную струю с нужными для работы характеристиками. Своими руками можно изготовить керамическое сопло, потому как для основы идеально подходят отработанные свечи зажигания, из которых предварительно вынимается электрод. На серийных приборах присутствует стальной элемент, имеющий внутреннее карбидно-борное или карбидно-вольфрамовое покрытие. В многочисленных отзывах пользователей отмечено, что такие детали очень редко долго служат владельцам.

Пескоструйное сопло формирует с нужными для работы характеристиками абразивную струю.

Делаем пескоструйный аппарат своими руками

Этап первый.

Итак, мы желаем делать пескоструйный аппарат своими руками. Что на может для этого понадобиться? В первую очередь следует подыскать подходящий резервуар, где бы создавалось давления и находился воздух.

Для этой цели подойдет даже обычный резервуар от газа. Объем его будет зависеть от цели и может быть как 5, так и 50 литров. Кроме того, нам понадобятся шаровые краны, резиновая заглушка и металлическая труба (примерно на два дюйма), имеющая резьбу. Из этих деталей мы сделаем горловину.

Идем дальше. Еще нам понадобится трубка класса ДУ15, несколько переходников и двухметровый шланг, который можно приобрести в любом автомобильном магазине; газовый рукав, пять штуцеров и три тройника. Все это обойдется примерно в 700 рублей, согласитесь, это гораздо дешевле, нежели купить заводское устройство.

Этап второй.

Когда все куплено, можно начинать работу. Берем баллон и удаляем из него остатки предыдущего газа. Для этого можно обрезать латунный кран (газ не взорвется, не бойтесь!), засунуть в баллон шланг и выкачать его. После этого берем небольшой обрезок трубы и привариваем его в то же место, где был кран, чтобы отверстия совпали. Не забываем о герметичности! Так, горловина уже готова.

Этап третий.

Далее привариваем снизу нашу ДУ15-трубу. Через нее будет сыпаться песок. Для того чтобы придать устройству вертикальное положение, используем несколько железных ножек, которые мы крепим к баллону. Также не забываем сделать сверху герметичное отверстие, посредством которого будет подаваться воздух. Затем нужно все собрать, следуя данной схеме.

Этап четвертый.

Помещаем сопло в цангу и тщательно зажимаем. К отверстию поступления воздуха крепим кран, а на него — тройник. К последнему посредством штуцера будет крепиться шланг. В принципе, детали собраны и пескоструйка своими руками готова. Приступаем к первому полету.

Испытания пескоструйного аппарата

Просеиваем песок и насыпаем его в резервуар, герметично после этого закупорив. Затем нижний кран открываем наполовину, а верхний (тот, что для воздуха) полностью, дабы давление достигало примерно три-четыре атмосферы.

Активируем компрессор — краска полностью слезает с поверхности! В конце хотелось бы дать вам еще несколько советов. Во-первых, песок после работы нужно будет как-то собирать. Во-вторых, не пылите в закрытом помещении.

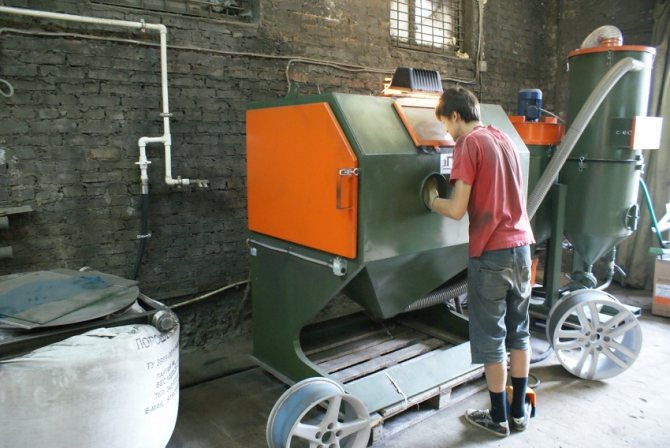

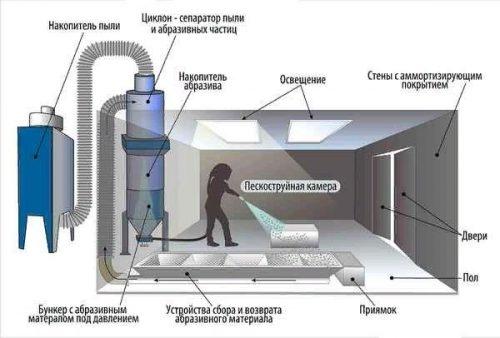

Виды пескоструйных камер

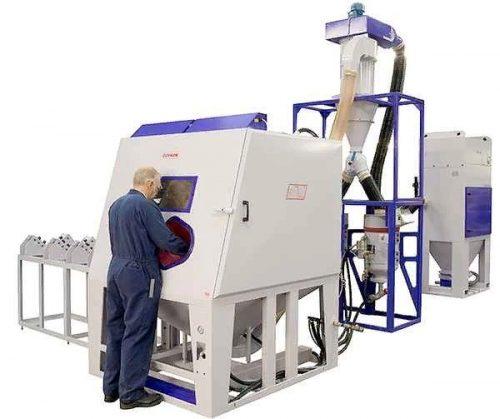

Существуют два вида пескоструйных камер: обитаемые и необитаемые. В первом случае это большие герметичные помещения, в которых оператор вручную обрабатывает заготовку (см. рис. ниже). Стены в них покрыты мягким амортизирующим материалом, который гасит рикошет абразивных частиц.

Деталь обрабатывается воздушно-абразивной смесью, которая вместе с отработкой осыпается на решетчатый пол пескоструйной камеры. Через него абразив, пыль и частицы срезанного материала попадают в устройство сбора и возврата, которое подает эту смесь в циклон-сепаратор, где она разделяется на абразивные частицы и пылевидные отходы (разрушенные элементы рабочей смеси и удаленный с поверхности материал). Первые подаются вниз, в бункер для повторного использования, а вторые — в накопитель пыли, расположенный за пределами пескоструйной камеры.

Необитаемые пескоструйные камеры — это, как правило, небольшие прямоугольные шкафы, в которых оператор, просунув руки через отверстие в передней стенке, обрабатывает деталь, не вступая в соприкосновение с воздушно-абразивной средой.

Они предназначены для обработки небольших изделий, и именно этот тип пескоструйных камер обычно изготавливают народные умельцы. В таких установках отсутствует циклон-сепаратор, бункер для накопления отработанной смеси расположен прямо под решетчатым полом камеры, а удаление пыли происходит с помощью вытяжки, которая с учетом небольшого объема работает достаточно эффективно.

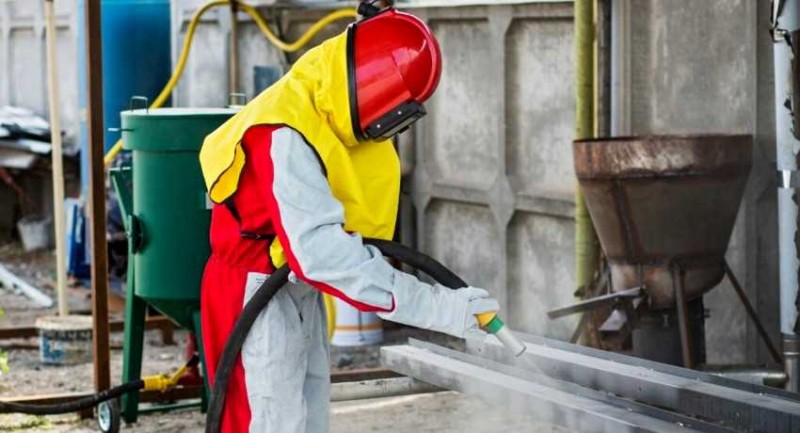

Еще один вид пескоструйной обработки — очистка поверхностей на открытом воздухе. В этом случае абразивный материал является расходным, т. к. он рассеивается по всей площади в зоне работ и обеспечить его рециркуляцию практически невозможно. Разновидностью обитаемой обработки является работа в закрытых сосудах и трубах большого диаметра.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

• самодельное или керамическое сопло;
• качественный армированный шланг;
• узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
• блок регулировки подачи, который представляет собой цилиндрический дозатор;
• труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

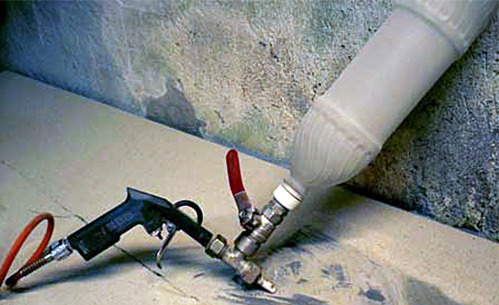

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

• продувной пистолет пневматического типа;
• тройник для сантехнических работ;
• шаровый кран, при помощи которого будет регулироваться подача абразива;
• выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

• рукоятку, оснащенную механизмом подачи воздуха;
• клапан для смешивания, который берется из пистолета-краскопульта;
• емкость для абразива;
• тройник;
• шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.
