Изготовление автомобильного подъёмника для гаража своими руками

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата

Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

В нашем случае длина площадки 350, ширина 150, а глубина 20 миллиметров. Вовнутрь «коробочки» следует положить выпиленный по ее габаритам кусок дерева, фиксируется он крепежом, вставляемым в предварительно просверленные отверстия в боковых листах площадки. На дерево сверху крепится резина, снизу к металлу приваривается проушина для крепления на верхнюю балку и ребра жесткости – и все, площадка готова.

Сама верхняя балка собирается из двух уголков длиной 1500-1700 мм, сваренных вместе в П-образный профиль. Вовнутрь примерно посередине нужно вварить металлическую вставку, нужную для лучшей фиксации домкрата. Далее нужно приварить к П-профилю пластину такой же длины и высоты, чтобы в конце получилась прямоугольная балка.

Один ее конец наглухо заваривается небольшой пластинкой, к которой в свою очередь крепится втулка для соединения с задней балкой, к другому концу приваривают направляющие для домкрата и втулки для металлических пальцев-стопоров.

Следующий шаг – изготовление задней балки, необходимо для поддерживания автомобиля со стороны, противоположной опрокидываемой. Длина балки должна быть примерно равна длине машины, потому берут четыре уголка 32 длиной 1500 мм, сваривают по два в квадратный профиль.

Посередине задней балки необходимо приварить соединительный узел, изготавливаемый из листового металла. Он необходим для соединения задней, верхней и нижней балки между собой.

Последняя делается из сваренных в квадратный профиль металлических уголков и после крепится к задней балке и передней стойке. Остается лишь изготовить пальцы-стопоры, установить домкрат и все – самодельный автомобильный подъемник-опрокидыватель готов.

Нюансы установки подъемника в гараже

Даже правильный выбор подъемника для гаража не гарантирует оптимальную работу оборудования, так как технике требуется качественная установка. В первую очередь гараж должен иметь надежный фундамент.

Площадка под грузоподъемную технику должна быть с толщиной бетона от 10 см, плюс при бетонировании проводится дополнительное армирование бетонного основания. Без армирования подъёмник продавит фундамент и оборудование придётся демонтировать до перезаливки бетона с учетом рекомендаций.

Если вы только покупаете гараж, то сразу уточните у продавца информацию о толщине стяжки и фундамента. Золотое правило – размеры помещения и габариты оборудования должны быть совместимы!

От этих данных и подбирается после размер, тип привода, высота и особенности грузоподъемной техники. Если требования к основанию проигнорировать, то вы повредите фундамент, выведете оборудование из строя и можете получить травму при работе с подъемником.

Помните – гараж и сложное оборудование для ремонта авто требует соответствующего подхода, если вы не разбираетесь в типах техники и не знаете, как правильно провести ее установку, то лучше потратьте деньги на специалиста.

При установке учитываете также:

1. Минимальную высоту опускания лап,
2. Размеры оборудования и помещения.

Нижняя точка опускания лап разная у разных производителей и находится в интервале 95-110 мм. В нижней точка основание должно быть ровным и прочным (читайте про армирование выше).

Высота потолка гаража для подъемника должна быть такой, чтобы машина могла подниматься на нужную высоту, при этом подъемник не должен застывать на половине подъёма из-за низкого потолка в гараже.

Если в гаражном помещении имеется подвал, то лучше сделать в нём нижние опоры, которые устанавливаются между основанием подвала и верхней плитой и бетонируются. Так снижается нагрузка на плиты перекрытия и уменьшается вибрация при работе оборудования под весом авто.

Желательно производить установку подъемника на шпильки марки M18 с длиной 30 см. Снизу закрепляется также металлическая пластина с толщиной металла 3-5 мм. Этот вариант подойдет для небольшого и среднего по размеру и весу подъемника. В автомастерских в любом случае требуется заливка фундамента с армированием и оборудование не устанавливается над подвалом, так как плиты перекрытия могут не выдержать веса грузового авто даже при устройстве дополнительных опор.

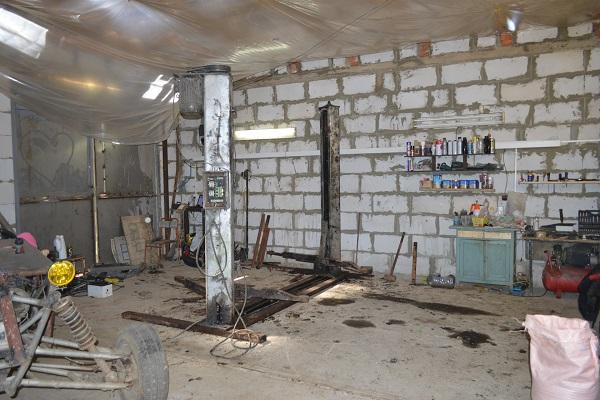

Подъёмник, который вы установите в гараж, поможет на месте обслуживать собственное авто, но важно грамотно отнестись к выбору оборудования. Также внимания требует и установка подъемной техники с учетом ее размера, типа, мощности и конфигурации

Подъемник для гаража своими руками

Основной трудностью при сборе устройства признают высокие цены на запчасти для оборудования. Поэтому зачастую автолюбители предпочитают приобрести подержанное оборудование. Отдельные составляющие в цене подъемной траверсы могут стоить десятки тысяч рублей. В результате готового устройства может обойтись в 100-200 тысяч рублей. При этом новый подъемник ямный из Китая будет стоить от 80 тысяч рублей.

Однако можно предпочесть более простой вариант и изготовить свой автоподъемник, который перевернет машину на бок под углом 45-60 градусов. Такое устройство именуют опрокидыватель.

Материалы для работы

Для сбора своего подъемника автомобильного для гаража своими руками потребуется листовая сталь в толщину по 4 мм, уголки, втулки, крепежи и сварочное оборудование и устройства для разрезания и сверления металлических деталей.

Схема автоподъемника

Подъемник опрокидыватель включает в себя такие составляющие:

• передняя стойка;
• башмак;
• площадки;
• верхняя, нижняя и задняя балки;
• соединительные элементы.

Схема автоподъемника

Инструкция по выполнению сборки автоподъемника своими руками

Первым шагом в сборе самодельного подъемника для автомобиля идет изготовление башмака, который служит основанием для установки домкрата

Формируют его из листовой стали, следует отметить, что важно выдерживать габариты «проушины», поскольку башмак должен свободного перемещаться вниз и вверх по передней стойке

Стойку монтируют из уголков 32, в длину они должны быть 1500 мм. Их складывают в форме квадрата и приваривают между собой. Необходимо подготовить два таких элемента, и скрепить собой остатками тех же уголков. Промежуток между ними должен позволять верхней балке перемещаться. При этом в нижнем отделе квадратов потребуется отверстие для трубы, которая выступает опорой, и несколько отверстий с установленным промежутком для металлических элементов, фиксирующих башмак и верхнюю балку.

Второй шаг, инструкции как сделать подъемник – изготовление балки и площадки под нее. Площадочную деталь собирают из стального листа. Его края загибают либо приваривают бортики, чтобы получить своего рода короб. Внутрь помещают кусок древесины, подходящего размера, и зафиксировать их крепежами. Поверху закрепляют резиновый лист. Понизу металлической части приваривают проушину, которая выступает креплением для верхней балки и ребер жесткости.

Одну сторону площадки закрывают пластиной. Поверху закрепляется втулка, которую соединяют с задней балкой. К другому концу крепят направляющие домкрата и втулки, для металлических деталей-стопоров.

Далее следует монтаж задней балки, которая поддерживает машину с противоположной опрокидываемой стороны. Протяженность балки должны примерно равняться длине автомобиля. Поэтому используют четыре уголка 32, в длину 1500 мм, соединяют их по два в форме квадрата. В центре задней балки приваривают узел соединения, который изготавливают из металла в виде листов. Он выполняет соединительную роль между задней, верхней и нижней балками. Завершающую собирают из соединенных в квадрат уголков и крепят к задней балке и передней стойки. Далее требуется только закрепить детали-стопоры, поставить домкрат и автомобильный подъемник своими руками готов. Остается только установить конструкцию в гараже своими руками.

Сборка приводного вала

Классификация моделей по разным характеристикам

Расточка блока цилиндров. Зачем нужно двигателю и можно ли сделать своими руками подробное видео

Существует множество исполнений одной задумки – системы блоков, объединенных канатом. Их дифференцируют в зависимости от способа применения и конструктивных особенностей. Познакомьтесь с разными типами подъемников, выясните, в чем заключается их назначение и чем отличается устройство.

В зависимости от сложности механизма выделяют

• простые;
• сложные;
• комплексные полиспасты.

Пример четных моделей Простой полиспаст представляет собой систему последовательно соединенных роликов. Все подвижные и неподвижные блоки, а также сам груз объединяются одним тросом. Дифференцируют четные и нечетные простые полиспасты.

Четными называют те грузоподъемные механизмы, чей конец троса крепится к неподвижной опоре – станции. Все комбинации в таком случае будут считаться четными. А если конец веревки прикреплен непосредственно к грузу или месту прикладывания усилия, эта конструкция и все производные от нее будут называться нечетными.

Схема нечетного полиспаста

Сложный полиспаст можно называть системой полиспастов. В этом случае последовательно соединяются не отдельные блоки, а целые комбинации, которые вполне могут использоваться сами по себе. Грубо говоря, в этом случае один механизм приводит в движение другой подобный.

Комплексный полиспаст не относится ни к одному, ни к другому виду. Его отличительная черта – ролики, движущиеся навстречу грузу. В состав комплексной модели могут входить как простые, так и сложные полиспасты.

Объединение двукратного и шестикратного простого полиспаста дает сложный шестикратный вариант

В зависимости от того, что хотят получить при использовании полиспаста, их подразделяют на:

• силовые;
• скоростные.

А – силовой вариант, Б — скоростной

Силовой вариант используется чаще. Как следует из названия, его задача – обеспечить выигрыш в силе. Так как для значительного выигрыша нужны столь же значительные потери в расстоянии, неизбежны и потери в скорости. К примеру, для системы 4:1 при поднятии груза на один метр нужно натянуть 4 метра троса, что замедляет работу.

Скоростной полиспаст по своему принципу представляет собой обратную силовому конструкцию. Он не дает выигрыша в силе, его цель – скорость. Применяется для ускорения работы в ущерб прикладываемому усилию.

Основной показатель, на который обращают внимание при организации подъема грузов –кратность полиспаста. Этот параметр условно обозначает, во сколько раз механизм позволяет выиграть в силе. Фактически, кратность показывает, на сколько ветвей каната распределен вес груза

Фактически, кратность показывает, на сколько ветвей каната распределен вес груза.

Кинематическая кратность

Кратность подразделяют на кинематическую (равную количеству перегибов каната) и силовую, которая рассчитывается с учетом преодоления тросом силы трения и неидеальным КПД роликов. В справочниках приведены таблицы, которые отображают зависимость силовой кратности от кинематической при разных КПД блоков.

Как видно из таблицы, силовая кратность существенно отличается от кинематической. При низком КПД ролика (94%) фактический выигрыш в силе полиспаста 7:1 будет меньше выигрыша шестикратного полиспаста с КПД блоков 96%.

Схемы полиспастов разной кратности

Если машина большая

Иногда требуется производить ремонт двигателей не только легковых машин. В таком случае вам понадобится как минимум 2 ассистента — они будут оттягивать мотор, висящий на тросах, к столику, который вы предварительно должны придвинуть к бамперу автомобиля. Вы же при этом с помощью цепи станете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такого рода ситуацией, вы, вероятно, станете подумывать о модернизации собственной конструкции. Как вариант, сможете обеспечить металлическую плиту колесиками, которые дадут возможность оттягивать её к боковой стене, чтобы далее спустить демонтированный мотор на столик. Более того, вы сможете пойти дальше и оснастить подъёмник электрическим двигателем с понижающим редуктором.

Лучшее место для размещения подъемника

Перед тем, как монтировать автоподъемник, требуется грамотно выбрать место для установки. Устанавливать оснащение необходимо на покрытие из бетона, толщина которого находится в диапазоне 25-40 сантиметров.

Поверхность, на которую монтируется оборудование, не должна иметь неровностей. Это не касается подъемников с рамным основанием, которые устанавливают даже на неровный пол.

Кроме того, выбирая место, учитывайте, что при обслуживании и ремонте машины на автоподъемнике она не должна касаться потолочной поверхности при полном поднятии.

Выбирая оборудование для гаражного помещения, необходимо учитывать следующие характеристики:

1. Максимально допустимый вес. Подъемник, рассчитанный на легковушку, не сможет поднять микроавтобус.
2. Скорость поднятия авто.
3. Габариты, масса, конфигурация. Здесь учитывайте параметры гаражного помещения.

https://youtube.com/watch?v=-mGosOvVkrI

Какой выбрать

На рынке представлено несколько разновидностей гаражного подъемника. Выбирать оборудование необходимо с учетом размеров помещения, нужно учитывать высоту гаража, его ширину и длину.

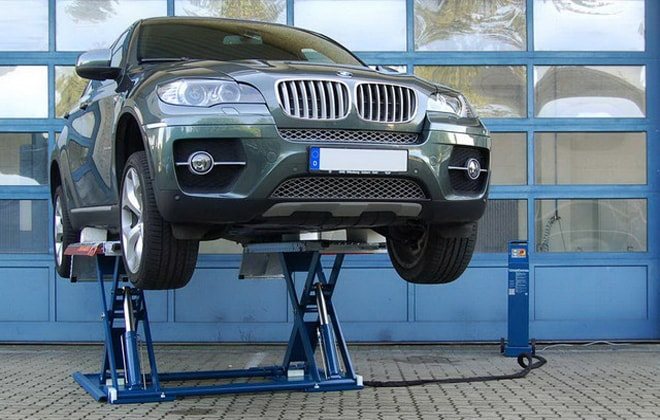

Ножничный подъемник для авто оснащен гидравлическим приводом. Он подходит для проведения шиномонтажных работ, а также для регулировки развал-схождения. Такое оборудование помогает получить доступ к транспортному средству со всех сторон. Наибольшая грузоподъемность такого механизма составляет около 3000-5000 кг. Его рекомендуется использовать для проведения ремонтных работ кузова.

Небольшие подъемники плунжерного типа имеют простую конструкцию, которая включает в себя лапы, закрепленные на гидравлических цилиндрах (плунжерах). Такие цилиндрические элементы монтируются в пол гаража. Устройство может состоять как из одной, так и из двух лап. С помощью этого аппарата можно проводить техническое обслуживание любого транспортного средства (легкового или грузового). Конструкция отличается высоким уровнем надежности и долгим сроком эксплуатации.

Мини-подъемник для гаража используется для поднятия транспорта, вес которого не превышает 4 000 кг. Время подъема такого оборудования может составлять от 45 до 60 секунд, а опускания — от 50 до 60 секунд. Высота грузовой платформы не превышает 1700 мм. На рынке представлены как самоходные, так и стационарные агрегаты. Питание таких подъемных устройств происходит за счет аккумуляторных батарей, мощность которых не превышает 2,2 кВт.

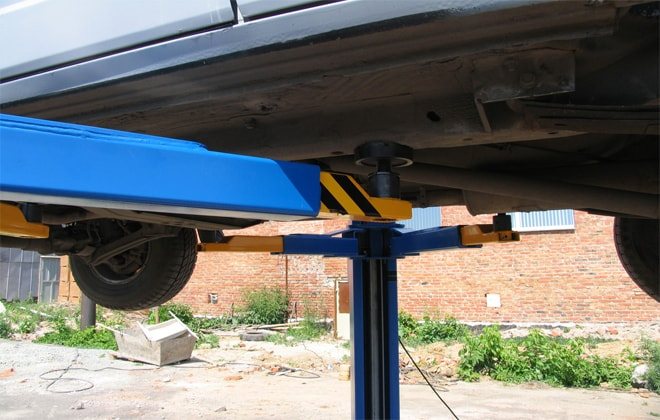

Электрогидравлический двухстоечный подъемник — это оборудование, представленное в виде платформы, которая поднимается и опускается при помощи специальных рукояток. Сам агрегат не занимает много места и оборудован бесшумной гидравлической системой, в которой мощный топливный привод отвечает за надежность конструкции и долгий срок эксплуатации. Для исправной работы оборудования необходима масляная жидкость, которая активизирует топливные насосы.

Читать также: Поделки из фанеры лазерная резка

Пневматическое автомобильное подъемное устройство используется для проведения технического освидетельствования. Все механизмы конструкции прикреплены к опорной раме, выполненной из стали. Подъемник состоит из двух грузовых платформ, консолей выдвижного типа, электрического силового агрегата, насосного элемента, станции, гидравлической системы.

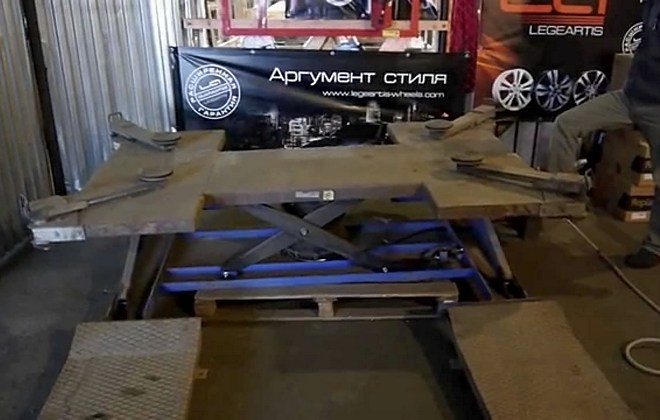

Ножничный подъемник своими руками

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

Зачем он нужен

Покупать его в большинстве случаев не имеет смысла. Как с точки зрения финансов, так и с точки зрения свободного места в гараже. Хотя, для владельцев машин, имеющих большой гараж-мастерскую, его наличие уже огромный плюс.

Во-первых, не будем усложнять жизнь и копать смотровую канаву, которая в принципе, кроме как для доступа к днищу больше ничего не даёт. Однако в случае с подъёмником любого типа получаем определённую выгоду:

• очень удобно проводить сварочные и рихтовочные работы по кузову;
• работы по обслуживанию и замене ходовой части, подвески, тормозов, выхлопа и всей трансмиссии;
• шиномонтаж и замена колес при помощи подъёмника проходит быстрее и проще;
• можно совмещать профилактический осмотр с мелким ремонтом.

Рыночные цены

Словом, преимуществ-то много, но вот цена кусается. К примеру, один из самых надежных видов, ножничный, стоит в пределах 150-220 тысяч рублей. Цена кусается, тем более, если придется обслуживать десятилетнюю девятку, которая стоит втрое дешевле. Да и качество дешевых изделий оставляет желать лучшего, а более-менее серьезные модели можно купить уже от 300 тысяч.

Чтобы не тратить такую сумму, вполне возможно сделать его своими руками. Стоит ознакомиться с заводскими образцами и взвесить все за и против, чем мы сейчас и займёмся. Некоторые чертежи и схемы ножничных устройств мы разместили на страничке и они, возможно, натолкнут на нужную конструкторскую мысль. Понятно, что копировать размеры со схем не имеет смысла, поскольку условия бывают разные, как и разные требования к механизму.

Требования к оборудованию

В первую очередь, от этого оборудования понадобится возможность подъёма машины на такую высоту, на которой удобно её обслуживать. Можно просто приподнять, а можно поднять на полный человеческий рост

Второе и, пожалуй, самое важное требование к нему — обеспечение полной безопасности людей и целостности автомобиля. Не станем наводить печальные примеры, но, к сожалению, они есть. https://www.youtube.com/embed/WUL8dizCyI8

Кроме этого надо продумать привод и систему подъемного механизма, продумать управление, регулировку и крепление к полу гаража. Кстати, большинство заводских изделий наглухо крепятся на анкеры к полу и бетонируются. Это необходимо, чтобы исключить опрокидывание и снизить риск получения травмы и порчи имущества, тем не менее, есть и самоходные гидроподъёмники.

Привод и подъёмник

Привод всех подъёмников может быть как гидромеханическим, так и электромеханическим. В первом случае для подъёма эстакады или стола используется электрический двигатель с помпой и система гидравлических цилиндров. Принцип работы его довольно прост и он понятен по схемам и приведённым чертежам. Как правило, для работы гидростанции подъемника используется трехфазный электродвигатель на 380 Вольт, а гидравлическая арматура должна быть строго выверена по параметрам в зависимости от ожидаемой нагрузки.

Бюджетные гидростанции работают и от 24-вольтового электродвигателя, но их грузоподъемность сильно ограничена, а надежность, исходя из страны изготовления, невероятно низка. Именно поэтому гораздо рациональнее и дешевле будет собрать самому, чем покупать китайский металлолом, хотя производитель производителю рознь.

урок

Как бы там ни было, но к проектировке и технологическим инженерным расчётам нужно подходить очень серьёзно. Так, необходимо будет вычислить минимальное сечение балок, расчёт осей гидроцилиндров, подбор гидроцилиндров по производительности и длине штока, правильно подобрать гидронасос и систему управления

Особое внимание при проектировке уделяют безопасности и аварийным механизмам подъёма/опускания автомобиля

Задача довольно непростая, но решаемая. При наличии материалов и знаний можно собрать небольшой ножничный подъёмник, который станет полезным не только вам, но и вашим друзьям и соседям. Удачной проектировки!

Собираем подъёмник для двигателя

Одна из разновидностей гаражного подъёмника — подъёмник для двигателя. Он позволит вынимать отвязанный мотор из-под капота даже в одиночку. Существуют и электрические лебёдки с пультом управления, но моторы мы снимаем не каждый день, поэтому тратить сотню тысяч на профессиональный тельфер нет никакого смысла. Для сборки подъёмника, который показан на чертеже, нам понадобится:

1. Редуктор червячный (7).
2. Два уголка 45х45 (4).
3. Закольцованная цепь (10).
4. Подъёмная цепь (9).
5. Зубчатые шестерни для цепи (6,8).
6. Металлическая плита толщиной 8-10 мм (5).

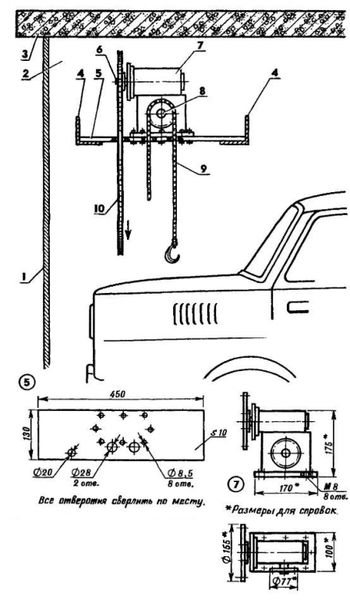

Принцип работы подъёмника понятен — редуктор устанавливается под потолком на металлической плите, которая опирается на вмонтированный в стены уголок. При этом плита не фиксируется к уголку жёстко, она может передвигаться для корректировки положения крюка на подъёмной цепи 9. На входной вал червячного редуктора надевается цепная шестерня большого диаметра на 48-62 зуба. Подбирается и закольцовывается цепь необходимой длины. Проворачивая входной вал редуктора, мы проворачиваем выходной вал, на который надета шестерня под цепь с количеством зубьев 24-28, на которую также навешивают цепь, но с крюком. При этом, располагая подъёмник, надо учитывать высоту его крепления так, чтобы двигатель полностью вынимался из моторного отсека, а автомобиль можно было бы свободно выкатить из-под него.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Что лучше: собрать подъемник самостоятельно или купить

Люди часто собирают подъемник самостоятельно, потому что новая заводская конструкция стоит дорого. При этом нужно учитывать, что сделать самодельный подъемник — не всегда простая задача. Кроме того, если конструкция собрана неправильно, то ее использование может быть опасно.

Установленный автомобиль падает с устройства, если:

• вес автомобиля показывает нагрузку, которую самодельный подъемный агрегат не может удержать;
• плохо работает механизм фиксации;
• опорное устройство не выдерживает имеющуюся нагрузку;
• у самодельного устройства неправильно установлены опоры, или они слабо закреплены.

Также сложности при создании устройства возникают потому, что некоторые элементы конструкции нельзя выполнить без специального оборудования. Например, трудно изготовить ходовые винты большой протяженности. Поэтому самостоятельно выполнить данную конструкцию достаточно трудно. Многие мастера вместо этого приспособления делают опрокидыватель для автомобиля, так как он проще изготавливается.

К тому же понадобится точный расчет всех узлов, который сможет сделать только инженер, имеющий опыт выполнения подобных работ. Если у вас нет таких знаний, то придется заказывать проект со всеми расчетами в специальной организации, на что потребуются финансовые затраты. Если в расчетах будет допущена ошибка, то устройство не сможет выдержать большую нагрузку.

Поэтому если вы не уверены, что сможете воплотить такой сложный проект в реальность, лучше создать опрокидыватель для транспортного средства, который будет более безопасным.

Автомобильный подъемник можно сделать своими руками, чтобы самостоятельно выполнять обслуживание и ремонт своего автомобиля, если нет смотровой ямы. Яму можно оборудовать не в каждом боксе, поэтому многие автовладельцы думают о самостоятельном изготовлении подъемника.

Несмотря на надежность и прочность автомобиля, многие его элементы подвержены сильному износу. Бывает так, что машина не заводится и необходимо выяснить, в чем причина. Чтобы поднять машину без внешней помощи самостоятельно, без подъемника не обойтись. Но стоимость автоподъемников высокая, и не все водители могут позволить приобрести его. Также многие водители применяют домкрат пару раз за год. Поэтому, для предотвращения лишних затрат, автоподъемник лучше сделать самому.

Здесь мы расскажем, как сделать автоподъемник самостоятельно, и что для этого нужно.

Подъёмник для легкового автомобиля своими руками 2 простых варианта

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

• 3 стальных уголка 750×750×8 мм;
• редуктор червячный;
• стальная плита толщиной 10 мм;
• 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
• крюк;
• трос толщиной 5 мм;
• две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

• стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
• на уголки необходимо установить стальную плиту и закрепить болтами М8;
• установить на плиту редуктор;
• закрепить шпонку на приводном редукторе вала;
• в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
• закрепить шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите два отверстия, пропустить вторую цепь;
• первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

https://www.youtube.com/watch?v=7Yf_ApwwJgs

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

• удалить крепления, фиксирующие раму и двигатель автомобиля;
• подвести трос под мотор, набросить петли на крюк;
• перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
• переместить двигатель на ремонтный стол.

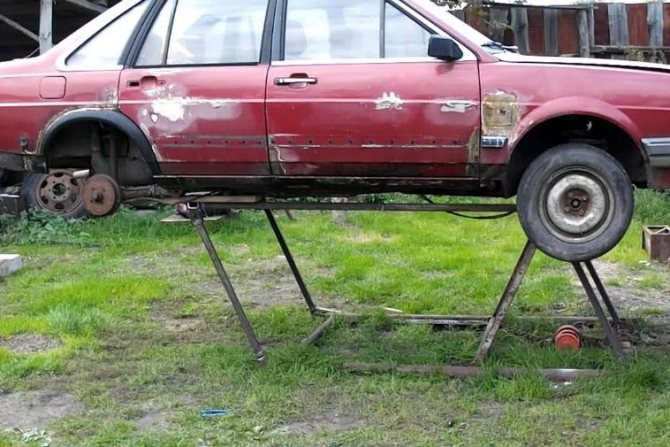

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

• толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
• два пальца;
• четыре втулки;
• фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Блок для подъёма грузов ФОТО: youtube.com

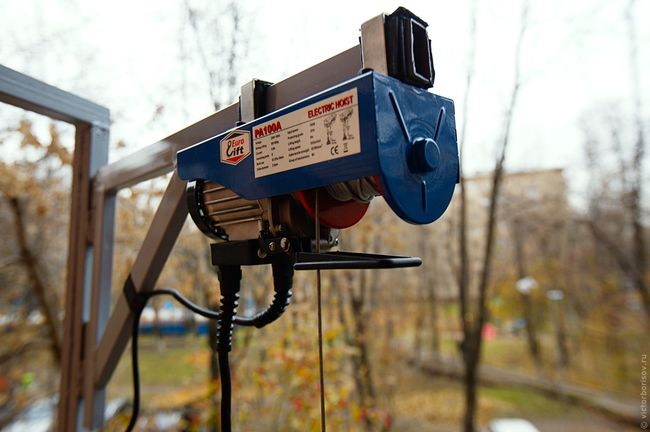

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

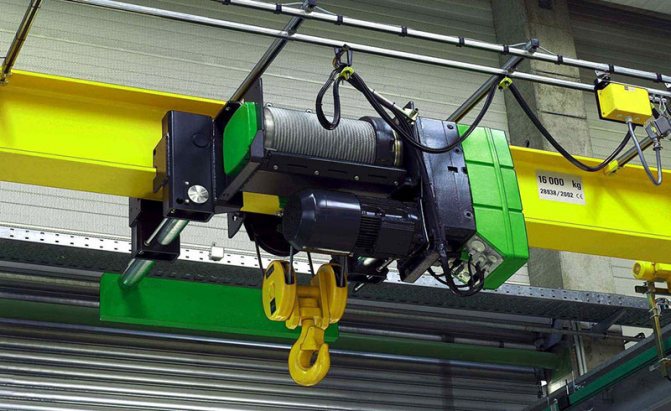

Тельфер ФОТО: youtube.com

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.
