Применение схемы подключения сабвуферов

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Способы подключения сабвуфера к компьютеру или ноутбуку

Прежде чем выбрать саб, определите параметры звуковой карты на устройстве. Если у вас ноутбук с одним разъемом под наушники, вопрос, как подключить домашний кинотеатр к компьютеру автоматически снимается. Систему 5.1 (то есть 5 колонок плюс 1 саб) подключить к ноутбуку не удастся. Максимум, что вы сможете сделать, – купить две обычные колонки со встроенным ресивером. Если вы хотите, подключить саб к системному блоку, изучите количество входов на звуковой карте. Обязательным условием является их совпадение по количеству со штекерами от аудиосистемы.

Активная акустика

Выбрав активную аудиосистему, как пользователь, вы не прогадали. Встроенный усилитель в колонках снимает множество нюансов подключения, о которых не всегда знает даже специалист. Просто воткните штекеры от колонок в разъемы звуковой карты, а саб подсоедините к специальному (подписанному) входу. При отсутствии такового саб включается посредством разъема для динамиков.

В качестве соединительных элементов для подключения используется антенный кабель со штекерами RCA (в форме тюльпанчика). Одним концом он втыкается в сабвуфер, вторым либо в аналоговую панель на блоке питания, либо порты для акустических систем. В последнем случае саб и акустика работают параллельно на низких частотах звукового диапазона. Иногда, активные сабвуферы подключают к усилку, что увеличивает рабочую нагрузку на систему.

Пассивные колонки

Для аудиосистемы без усилителя дополнительно приобретается ресивер, и подключение имеет несколько иную схему. В качестве главного параметра (кроме цены) при покупке усилка используется его мощность. Она должна совпадать с характеристиками саба (колонок), которые прописаны паспортом-инструкцией на технику. По утверждениям специалистов, пассивные аудиосистемы имеют большие возможности в настройках звука, чем активные.

Как подключить пассивный сабвуфер к компьютеру? Для этого используется последовательный способ соединения посредством акустического и антенного кабелей. Первым подключается усилок и саб (колонки), вторым – он же и аналоговая панель на ПК. Обязательно настройте частоту среза, лимит частот. Громкость регулируйте исключительно для всей аудиосистемы. В противном случае вы испортите саб, пытаясь добавить или убавить звук регулятором усилителя.

Необходимые инструменты и материалы

Для успешного подключения сабвуфера своими руками приготовьте такие инструменты и материалы:

• кусачки;
• нож;
• набор рожковых ключей;
• изоляционную ленту;
• плоскогубцы;
• пластмассовые стяжки;
• силовой кабель;
• акустические кабели;
• предохранитель на 60А в корпусе;
• пластмассовые съёмники для демонтажа элементов обшивки.

Длина провода для питания сабвуфера и акустического кабеля зависит от конкретной модели автомобиля и возможности прокладывания проводки под обшивкой. Сечение питающего кабеля зависит от мощности активного сабвуфера или усилителя. К примеру, мощность саба 200 ватт, делим на 12 (величина напряжения в электрической цепи автомобиля), получаем 16.7 ампер. Такой ток должен выдержать силовой кабель и не перегреваться. Исходя из этого выбирают сечение провода.

Подключение плюсового кабеля

Концы силового кабеля зачистить, установить клеммы. Форма и размер клемм выбирается по форме разъёмов, куда их будете подключать. И сечение кабеля также учитывайте.

Клеммы обжимаются. Обжимать можно обычными плоскогубцами. За исключением специальных, которые требуют наличия клещей с губками определённой формы. Но покупать такие для однократного применения вряд ли стоит.

Пример подключения силового кабеля для сабвуфера к аккумулятору

Итак, уложили оголённый проводник в клемму так, чтобы в захвате было несколько миллиметров изоляции. То есть, когда вы клемму обожмёте, голый провод из-под клеммы выглядывать не должен. Если есть паяльник, лучше провод припаять к площадке, а затем обжать. Но условия такие же — из-под клеммы голые провода не торчат.

Выбор номинала предохранителя для подключения 12 В к сабу (или усилителю)

Затем, на расстоянии 15–20 см от того края, который будете подключать на аккумулятор, делаете разрез и устанавливаете предохранитель. Предохранитель берёте на 12 В, и на ток, который предполагается пропускать. Для активного саба подбирается в зависимости от мощности, если не указан или нет в комплекте.

В салон кабель протягиваем через штатное отверстие в переборке. Оно, должно быть, защищено пластиковой или резиновой накладкой. Контролируем её состояние и состояние изоляции проводов, которые там уже есть. По салону тянем кабель так, чтобы его повреждение было маловероятным. Лучше всего по центру салона.

Крепим пластиковыми хомутами, фиксируем часто, особенно в местах поворотов. Но фиксацию лучше отложить пока не протянете ещё и акустические провода. Их придётся тянуть от магнитолы тоже до усилителя или саба.

Пошаговая инструкция по установке активного сабвуфера

1. Обесточьте автомобиль, снимите клеммы с аккумуляторной батареи.
2. Проложите силовой кабель от аккумулятора к месту установки сабвуфера. Провод не должен попадать под педали или мешать работе других механизмов.
3. Установите предохранитель на провод возле аккумулятора. Не подключайте силовой кабель к клемме АКБ.

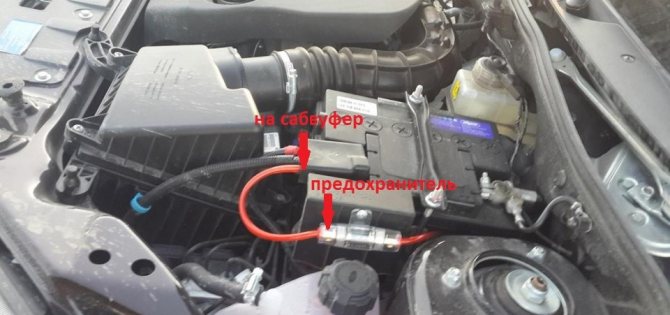

Питание сабвуфера производится от аккумуляторной батареи. Обязательно используйте предохранитель для избежания неприятностей с проводкой

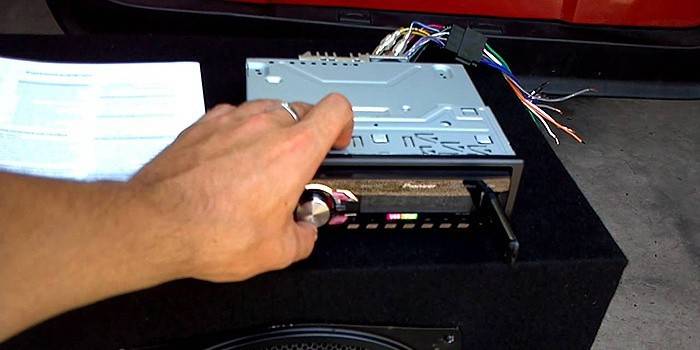

Снимите штатную магнитолу и осмотрите заднюю панель. Найдите линейный выход для низкочастотника и провод управления.

Находим линейный выход для саба и провод управления

Проложите акустические кабели и провод REM (System Remote Control) от магнитолы к месту размещения сабвуфера. Провода разместите под элементами обшивки и надёжно зафиксируйте их пластмассовыми хомутами.

Вся проводка прокладывается под элементами обшивки салона автомобиля. Она надёжно крепится пластмассовыми хомутами

Подключите провод управления, акустический кабель, провода питания и массы к сабу. «Землю» берите от металлической поверхности кузова автомобиля.
Подключите на магнитоле саб и провод REM. Места скрутки тщательно заизолируйте. Установите магнитолу в штатное место.
Подключите провод питания к клемме «+» аккумулятора.

Подсветка сабвуфера

Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба. Для этого используют светодиоды — полупроводниковые устройства, которые излучают свет под воздействием электрического тока. Их можно приобрести в магазине электротоваров. Светодиоды имеют два контакта — катод и анод

На фото они помечены соответственно.
Важно правильно подключить диоды: катодный контакт подключается к минусу, анодный — к плюсу. К анодам каждого светодиода припаиваются резисторы.
Светодиоды соединяются между собой катодными контактами, а резисторы подключаются к питанию

Чтобы диоды хорошо держались в корпусе сабвуфера, их лучше скрепить вместе следующим образом.
Намного проще использовать светодиодную ленту. В ней диоды уже подключены и надежно закреплены, а потому ее достаточно только подключить к питанию усилителя. Присоединить ленту к сабвуферу можно с помощью двустороннего скотча или клея. Светодиодные ленты имеют широкую цветовую гамму, просты в подключении и отлично украшают ваш сабвуфер.Подсветка сабвуфера и усилителя

Подбор кабелей и проводов

Это касается и соединения обмоток динамических головок. Как проложить провода к сабвуферу?

Такое сопротивление звуковой индуктивности позволяет получить максимальную выходную мощность, но некоторые автолюбители подключают две обмотки сабвуфера параллельно.

Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите.

Питание усилителя Теперь необходимо обеспечить питание для автоусилителя. Далее нужно подключить сигнальные провода от линейных выходов магнитолы.

Статья по теме: Электрическая лаборатория

Как подключить в 2 ома саб с 1 катушкой на 4 ом?

Его можно найти в автомагазинах

При подключении саба с 2 катушками должно соблюдаться важное правило. В ином случае звук будет недостаточно качественным, а перепады напряжения могут вовсе вывести систему из строя

Подключение катушек Для уменьшения сопротивления в устройстве сабвуферов применяются такие элементы, как катушки. Параллельное слева и последовательное подключение.

Хочу еще добавить, если сопротивление скоммутированых катушек превышает допустимую нагрузку усилителя, это совсем не страшно, просто отдаваемая мощность усилителя будет меньше. Провода следует выбирать медные, многожильные. Две звуковые обмотки позволяют менять сопротивление акустической системы, её мощность и характер звучания. Это касается и соединения обмоток динамических головок. В ином случае звук будет недостаточно качественным, а перепады напряжения могут вовсе вывести систему из строя.

Проведите отрезанную часть провода обратно, оставив запас в 30 см. Подключение к усилителю Схема подключения сабвуфера Если попробовать утрамбовать все вышесказанное в единую схему, то она будет выглядеть следующим образом: аккумулятор, усилитель, магнитола, усилитель, сабвуфер. В таком случае потребуется только прокладка коаксиального кабеля в экран к соответствующему разъему. Первое нужно для увеличения мощности усилителя при общем расчете на низкую нагрузку. При этом есть мнение о том, что активный саб проще и удобнее в эксплуатации, установке и настройках.
Как подключить сабвуфер и усилитель. Быстро и понятно.

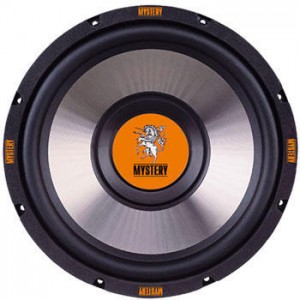

Выбираем динамик для сабвуфера

Зачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

Активный сабвуфер

Активный сабвуфер представляет собой целую систему, укомплектованную в корпусе определенной формы и размеров. В принципе, это самый простой вариант для рядового пользователя, слабо разбирающегося в частотах, электронике, да и в физике в целом. Но для справки стоит знать, что в корпусе, кроме качественного усилителя и мощного динамика, имеются еще устройство, позволяющее отфильтровывать высокие частоты, устройство, которое согласует работу сабвуфера с подключенными источниками сигнала, и дополнительные панели, которые позволяют подстраивать его для конкретной ситуации. В комплексе все это дает вам качественный бас.

Как происходит подключение

Как подключить сабвуфер активный к магнитоле

Для подключения нужны следующие инструменты и материалы:

• Нож;
• Гаечные ключи;
• Разводной ключ;
• Плоскогубцы;
• Кусачки;
• Изолента или крепежные хомуты;
• Предохранитель с изоляцией;
• Уплотнительные кольца;
• Если необходимо, кабели.

Схема подключения активного сабвуфера к автомагнитоле

Для подключения используются силовые и сигнальные группы проводов:

• Силовым кабелем, сечением не менее 6-8 мм (так как потребляемая мощность довольно большая), соединяется положительная клемма аккумулятора и сабвуфер(см.Как сделать сабвуфер: дельные советы).
• На провода, ведущие к аккумулятору, нужно надеть наконечники, и припаять, затем надеть кембрик.

Схема подключения активного сабвуфера к магнитоле

Силовой кабель нужно соединить с проводкой автомобиля крепежными хомутами или изолентой.
Вторым проводом необходимо соединить устройство (минусовую клемму) и заземление (капот автомобиля). При укладке проводов надо выбирать кратчайший путь, чтобы была меньшая вероятность замыкания в такой цепи.
Если провод выводится в самодельное отверстие, то лучше на края поставить уплотнительное кольцо, чтобы избежать повреждения провода об острые края отверстия

Также, важно следить, чтобы провода и предохранители не касались движущихся частей автомобиля или греющихся.

Виды подключений

Подключение активного сабвуфера автомагнитоле

Существует два основных вида подключения:

• Подключение при наличии у магнитолы специального разъема для соединения активного сабвуфера. Если в магнитоле предусмотрен специальный разъем для подключения такого рода устройств, то магнитола соединяется с помощью сигнального кабеля с сабвуфером, подключением разъема LFE.
• Подключение в случае отсутствия специального разъема. Если такой разъем не предусмотрен, то для подключения необходим преобразователь высокочастотных сигналов в низкочастотные. При параллельном подсоединении преобразователя к выходам основных акустических систем, на выходе преобразователя образуется стандартный линейный сигнал. Затем он такими же, как и в первом случае, проводами соединяется входами сабвуфера LFT, либо Lineln.

Преобразователь ВЧ/НЧ

Меры предосторожности

Для безопасности соединения и достижения наиболее качественного звука рекомендуется пользоваться качественными кабелями, так как использование некачественных проводов, может вызвать шумы и помехи при воспроизведении или стать причиной короткого замыкания, приводящего к выходу из строя оборудования. К таким же последствиям может привести недостаточное крепление сабвуфера к корпусу машины.

Правила безопасного подключения

Итак:

Прежде чем соединять провода, нужно убедиться, что аккумулятор автомобиля отключен от питания

Это очень важно, ведь в противном случае в цепи может произойти короткое замыкание.
При соединении следует добиваться безопасного и надежного соединения с применением уплотнителей, крепежных хомутов, изоленты, гофрированного кабель — канала, чтобы избежать внешнего воздействия на провода.
Пользоваться качественными проводами.
При выборе предохранителя руководствоваться паспортами устройств.
Надежно и удобно закреплять в автомобиле акустическое оборудование.

Активный сабвуфер и его подключение

Соблюдение этих нехитрых правил позволит наслаждаться качественным звуком, не испытывая страха за пожарную безопасность автомобиля. Надежная и хорошо установленная техника только добавит комфорта при вождении, и заставит гордиться своим железным другом еще больше. Проделать все работы по установке акустических кабелей можно и своими руками. В интернете есть много фото, на которых изображена подробная инструкция данного процесса. Видео с тщательным описанием, также должно пригодиться в процессе такой работы. Тем более, что цена в автосервисе на выполнение этого процесса – довольно высокая. А домашний ремонт проходит совершенно бесплатно.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

• проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем – это провести силовой кабель к усилителю. С этого и начнем.

1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет – нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели – “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор – решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Как настроить

Правильная настройка сабвуфера позволяет по максимуму использовать все возможности акустической системы в автомобиле. Некоторые меломаны все же пользуются заводскими настройками, однако это может сильно влиять на качество звука. Объясняется такая особенность тем, что производитель не может учесть предпочтений каждого слушателя. Кроме того, на качество воспроизводимых звуков сильно влияет тип кузова авто и особенности установки саба.

Смотрите » Почему магнитола заикается при увеличении громкости

Неточности при подсоединении сабвуфера к штатной магнитоле и настройке системы вызывают резонанс в автомобиле и дребезжание отдельных элементов пластиковой обшивки. Для коррекции звучания специалисты предлагают использовать специализированный диск. Его можно найти в автомагазинах. На этом диске присутствуют музыкальные композиции, с помощью которых можно максимально тонко отрегулировать настройки.

Активный сабвуфер

Для правильной настройки активного сабвуфера в машине следует проделать несколько этапов работы. Этапы работ сходны при любом типе подключения (к моноблоку или через усилки).

В первую очередь включают фильтр нижних частот. Он может располагаться на самой магнитоле или на усилителе. Называться фильтр может следующим образом: Low Pass Filter (сокращенно LPF), а также LF или ФНЧ. Такое действие необходимо для минимизации звучания средних и высоких частот. При включении фильтра будут слышаться только басы.

Начальные настройки громкости и частоты. Перед тем как правильно настроить саб, необходимо отыскать регулятор частоты фильтра — он расположен на усилителе и отмечен надписью Frequency. Его показатель должен находиться на отметке 80 Гц. Регулятор чувствительности можно узнать по надписи Gain или же Level. Его уровень должен соответствовать показателем других регуляторов.

Полярность включения. От особенности подключения зависит лишь тот факт, в какую сторону начнет движение диффузор динамика. Для того чтобы отрегулировать параметр, требуется такая музыка, в которой басы воспроизводятся четко и хорошо различимо. После этого нужно найти такой вариант звучания, при котором сабвуфер будет издавать звуки, не отличимые от звуков из других элементов акустической системы.

Следующая задача — отрегулировать сабсоник. Под этим названием понимают подтональный фильтр, очищающий музыкальные композиции от излишне низких звуков. В большинстве случаев уровня 20 Гц окажется достаточно. Тем, кто предпочитает максимально громкий бас, может потребоваться уровень 40 Гц.

Не менее важно сабвуфер настроить с учетом показателей средних басов. Для этого снова потребуется регуляция громкости и фильтра нижних частот

Если необходим мягкий бас — громкость устанавливаешь выше, а фильтр — ниже.

Пассивный сабвуфер

Некоторые покупатели задумываются о регулировке магнитолы под сабвуфер еще на стадии выбора акустической системы. При этом есть мнение о том, что активный саб проще и удобнее в эксплуатации, установке и настройках. Это не совсем так.

Преимуществом активных устройств является простая быстрая установка. Между тем отсутствие отдельного усилителя для сабвуфера в авто сокращает возможные модификации регулировки.

Уже готовые заводские комплекты несколько ограничивают покупателя в выборе. За сравнительно малые цены купить мощное качественное изделие не удастся. Устройства же с хорошей комплектации требуют больших вложений. Чтобы приобрести активный сабвуфер в автомобиль, в некоторых случаях придется идти на уступки по отдельным параметрам.

Наиболее качественными и гибкими в подсоединении настройках оказываются те устройства, которые были сделаны на заказ. В этих случаях можно сделать параллельно подключенный сабвуфер и осуществить максимально тонкую настройку магнитолы, саба и других отдельных узлов системы.
