Опора двигателя: что это и как работает,виды,фото

Количество и расположение опор двигателя

Крутящий момент, создаваемый мотором, по законам кинематики стремится повернуть мотор в направлении, противоположном вращению коленвала и маховика. Поэтому с одной стороны двигателя его опоры дополнительно работают на сжатие, с другой стороны – на растяжение. Реакции опор при движении машины задним ходом не изменяются.

В автомобилях с продольным расположением силового агрегата применяются четыре нижние опоры (подушки). На передней паре опор крепятся кронштейны двигателя, на заднюю пару опирается коробка передач. Все четыре опоры рамных автомобилей одинаковой конструкции.

Верхняя подушка конструктивно отличается от нижних.

Во всех конструкциях между подрамником и лонжеронами кузова установлены упругие резиновые элементы, поглощающие вибрацию.

Проконтролировать состояние и провести диагностику опор силового агрегата можно, подняв машину на подъёмник или воспользовавшись смотровой ямой. При этом необходимо демонтировать защиту двигателя.

Верхняя опора доступна для осмотра из-под капота. Зачастую для осмотра верхней опоры нужно снять пластиковый кожух двигателя и некоторые его узлы и даже агрегаты, например воздуховод или генератор.

Конструктивные особенности

Жесткое крепление двигателя способствует передачи шумов в салон авто и повышает нагрузку на детали ДВС, так как при проезде неровностей кузов неизбежно «играет». Поэтому в конструкции подушек используются вибродемпфирующие материалы. В современном автомобилестроении применяется несколько видов конструкции опор:

  • резинометаллическая подушка. Крепление агрегатов осуществляется к металлическим элементам, между которыми находится слой резины. Идентичную конструкцию имеют сайлентблоки, использующиеся в подвеске автомобиля. Данный тип подушек является наиболее распространенным, поскольку имеет большой ресурс и низкую себестоимость производства. В некоторых видах резинометаллических опор используются пружины, повышающие жесткость, а также буферные элементы, снижающие ударные нагрузки. В качестве демпферного материала применяется резиновый сплав или полиуретан;
  • гидравлическая подушка. Принцип действия приближен к работе амортизаторов. Конструкция гидроопор является более прогрессивной, поскольку позволяет адаптировать гашение вибраций под изменяющуюся амплитуду колебаний двигателя и КПП. Устройство предполагает наличие рабочей жидкости, мембраны, верхней (рабочей) и нижней (расширительной) камер, а также дросселирующего канала. На холостых оборотах вибрации ДВС гасит мембрана. При возрастании оборотов жесткости мембраны не хватает, поэтому гашение колебаний начинает осуществляться гидравлической жидкостью. Благодаря такому принципу работы подушка остается мягкой на холостом ходу, меняя жесткость только по мере возрастания оборотов двигателя.

Рассматривать устройство электромагнитных и электровакуумных подушек двигателя мы не будем, так как встречаются они только на автомобилях представительского класса, где замена подушки двигателя своими руками – явление на грани фантастики.

Где находится и как выглядит опора двигателя

Подушки могут крепить двигатель к подрамнику, раме или непосредственно к кузову автомобиля. На фото представлены основные виды опор, так что найти по аналогии опору ДВС на своем автомобиле сможет даже начинающий автолюбитель. Для надежной фиксации мотора используется как минимум 3 подушки. Чаще всего используется схема с тремя нижними и двумя верхними опорами.

Признаки неисправности

Когда при пересечении препятствий в районе коробки передач наблюдается характерный стук, нарушающий шумоизоляцию в салоне, скорее всего, следует уделить внимание замене подушки двигателя. Кроме того, о дефекте такой прокладки свидетельствует сильная вибрация, передающаяся на корпус легкового автомобиля

Если работающий мотор начинает стучать о раму, значит, необходима срочная замена опоры двигателя.

Обратить внимание на состояние подушек следует, когда при торможении и в начале движения машины появляются щелчки и прочие посторонние звуки спереди. Беспокойство должно вызывать, если в салоне возникает грохот при преодолении ям и выбоин на дороге

Если движение по пересеченной местности сопровождается отдачей на рычаг переключения скоростей, опора подлежит немедленной замене.

А также свидетельством признаков неисправности подушек двигателя является значительное возрастание уровня вибрации при запуске или выключении механизма. Игнорировать подобные симптомы категорически не рекомендуется. Последствия могут оказаться весьма неприятными, в конечном итоге выражаясь деформацией подвески и кузова, преждевременным износом трансмиссии.

Это интересно: Выставляем зажигание на автомобиле своими руками

Поэтому, если в автомобиле наблюдаются признаки неисправности подушек двигателя, то вышедшие из строя прокладки подлежат замене.

Почему после замены подушек двигателя появляется вибрация: мнения автовладельцев

«Аж зубы стучали!».

После замены подушек двигателя появилась сильная вибрация. Причем от режима она не зависела. Несколько месяцев мучился, в сервис постоянно обращался. Работники сервиса в конце концов сказали, что колесо повело из-за удара, ничем они мне помочь не могут. Но я знаю, что до замены вибраций не было. В общем, посмотрел под капот, оказалось, что кронштейн (вилка) передней подушки иначе стоит. Работники сервиса перевернули кронштейн и поставили его вверх ногами. И получилось, что внутренняя часть подушки прикасалась к корпусу коробки. После того как нормально поставил, вибрация почти прекратилась.

«Причины могут быть разные».

Причины вибрации после замены подушек двигателя могут быть различными. Не всегда дело в некачественных деталях. Я читал, что мотор надо сначала опустить, только потом затягивать. Кто-то утверждает, что для того, чтобы движок опустился, на газ надо понажимать, а потом уже болты подтягивать. Некоторые говорят, что надо ямой пользоваться, а двигатель подпирать.

«Нужно проверить обороты двигателя».

При сильной вибрации после замены опор ДВС посмотрите на места их крепления, не касаются ли они движка и кузова

Если касаний нет, то надо обратить внимание на напряжение подушек. Особо внимательно посмотрите на правую боковую

Если с ней что-то не так, сразу под замену. Обороты двигателя оценить надо. При низких оборотах вибрации будут даже с нормальными опорами.

«Нужно брать сразу комплект».

Пока не сделал замену подушек двигателя, вообще вибраций не было. После этого появились. Обратился в другой сервис, оказалось фронтальную с задней перепутали. Переустановили правильно, вибрация сошла на нет. Знакомый советовал делать замену сразу всех, причем выбирать одного производителя. Тогда не будет никаких вибраций. Они, кстати, могут усиливаться, если жесткость и степень износа разные.

«Скупой платит дважды».

Проверял машину, оказалось, одна подушка порвалась. Купил неоригинальную, так зимой в морозы такая вибрация началась! На себе испытал истину про скупого, который дважды платит. Пришлось, снова приобретать, но теперь уже оригинальные. Дороговато, конечно, зато тишина, спокойствие и никаких вибраций.

Что делать, чтобы подушки служили дольше

В принципе, каждому водителю по силам попытаться продлить срок службы опор двигателя. Но надо понимать, почему же они вообще ломаются и повреждаются. Зная основные причины поломок и факторы, влияющие на износ мотора, и избегая их, вы можете увеличить срок службы данных деталей.

Причины поломок передней и задней подушек двигателя:

  • Плохая работа подвески

    Если на автомобиле установлены жесткие амортизаторы и диски с низкопрофильной резиной, это может сыграть плохую службу на отечественных дорогах.  Стоит несколько раз подумать, прежде чем заниматься внешним оформлением автомобиля в ущерб его функциональности. На ямах такие амортизаторы не справляются со своей задачей, то есть не гасят колебания, которые в итоге передаются на остальные части подвески – в частности на опоры двигателя. Если уж вы меняли что-то в подвеске, будьте особенно бдительны на плохих дорогах.

  • Тип двигателя

    От типа двигателя зависят особенности его работы и воздействие на опоры. Более удачны в этом отношении 4-цилиндровые рядные двигатели, так как у них лучший баланс и развесовка, сам мотор практически не вибрирует. А это значит, что воздействие на подушки минимальное. А вот на моторах с V-образным расположением цилиндров вибрация более ощутима по сравнению с рядными двигателями.

  • Манера езды

    Способ вождения напрямую сказывается на состоянии машины. Автомобили водителей-лихачей больше подвержены износу и поломкам. К примеру, резкий старт и торможение дает большую нагрузку на подушки двигателя: центр тяжести резко смещается, вследствие чего страдают опоры. Сайлент-блок крайне зависим от манеры езды, его ресурс быстро истощается при отсутствии бережного отношения к автомобилю.

  • Качество дорожного покрытия

    Не нужно быть специалистом, чтобы понять, что езда по бездорожью крайне негативно сказывается на состоянии подвески вашего автомобиля. В том числе на креплениях подушек двигателя. Лучше объехать плохой участок дороги или преодолеть его крайне медленно, чтобы уберечь механизмы автомобиля от преждевременного износа.

  • Естественный износ

    Подушки двигателя естественным образом изнашиваются к тому моменту, когда пробег автомобиля достигает цифры в 200 тысяч километров.  То есть можно довольно долго ездить, не задумываясь о состоянии этого элемента конструкции машины. Если ваши ежедневные поездки ограничиваются небольшими расстояниями, автомобиль не потребует менять подушки на протяжении многих лет.

    Кроме естественного износа существует такой негативный фактор, влияющий на состоянии опор двигателя, как температура и ее перепады. Как уже говорилось, резина в составе опор крайне чувствительна к низким температурам, со временем она теряет эластичность, что зачастую и становится причиной неисправностей, стука под капотом, вибраций.

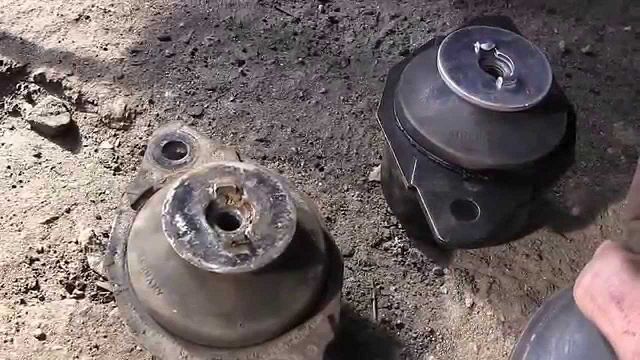

Виды опор двигателя

Для конкретных моделей своих автомобилей производители разрабатывают разные опоры силовых установок, которые обладают оптимальными показателями жесткости. Если резина на металлических каркасах деталей будет меньшей твердости, чем нужно, то при езде мотор будет сильно раскачиваться.

Принцип работы гидравлической опоры

На текущий момент опоры двигателя представлены двумя большими категориями:

  1. Гидравлические.
  2. Резинометаллические.

Чаще всего “резиновые” встречаются на отечественных автомобилях или иномарках старых выпусков. Их конструкция очень простая, с низкой себестоимостью и обеспечивает сносное качество выполнения своих прямых функций. Гидравлические подушки устанавливаются на автомобилях заграничных производителей. Отличаются детали более комфортным и удобным использованием, а также высокой эффективностью и износостойкостью.

По типу управления гидравлические опоры бывают:

  • механическими;
  • электронными;
  • динамическими.

Как осуществить замену подушки двигателя

Выполнять замену подушек двигателя необходимо в отапливаемом боксе или гараже (как минимум в теплое время года), поскольку работа с резиновыми элементами на морозе будет осложнена повышением жесткости материала в результате воздействия холодного воздуха. Для облегчения работы автомобиль стоит поставить на смотровую яму или эстакаду. Во избежание короткого замыкания следует снять клеммы с аккумулятора.

Местонахождение опор и варианты их крепления зависят от автомобиля. В ряде случаев операция не представляет сложностей, в других, напротив, подобраться к элементам достаточно проблематично. Опишем процесс замены подушек двигателя на примере ВАЗ-2110.

Замена правой подушки двигателя.

Для выполнения замены необходим набор инструментов и приспособлений, включая домкрат, набор ключей, ремонтные подпорки. Транспортное средство потребуется поднять, воспользовавшись домкратом, установить подпорки. Затем следует немного приподнять силовой агрегат, прибегнув к помощи деревянной дощечки, размещаемой между домкратом и защитой картера. Дощечка поможет распределить усилия и минимизировать риск деформации поддона

В процессе поднятия ДВС важно следить за радиатором и кожухом вентилятора.

Для крепления опор к раме используются сквозные болты. После удаления болтов демонтаж старой подушки не представит никаких сложностей.

После замены подушки двигателя необходимо собрать детали в обратной последовательности

Резьбу болта не помешает обработать смазкой, тогда в следующий раз открутить его будет проще.

Замена левой подушки двигателя.

После замены правой подушки двигателя, нужно проверить, в каком состоянии находится левая опора. Оно минимизирует вибрации со стороны трансмиссии. Домкрат необходимо переместить из-под силового агрегата к коробке, положить под нее дощечку и немного поднять. Таким образом с подушки снимается нагрузка, соответственно облегчается ее демонтаж. Для этого понадобятся торцевой ключ на 15 и удлинитель. В первую очередь следует открутить гайку шпильки опоры и убрать верхний ограничитель.

Чтобы удалить шпильку, нужно слегка опустить трансмиссию. Для крепления опоры к кузову используется два болта на 13. После их откручивания подушку можно подвинуть в сторону ДВС. После этого необходимо удалить верхний ограничитель. Монтаж выполняется в обратной последовательности. Главное, чтобы шпилька точно вошла в овальное отверстие кронштейна КПП, в противном случае она начнет проворачиваться, что не позволит ее затянуть.

Замена задней опоры двигателя.

Задняя опора ДВС является разборной, что позволяет приобрести сам элемент без кронштейна. Однако оценка состояния старого крепления крайне важна, наличие трещин и других признаков износа будет свидетельствовать о необходимости замены подушки двигателя в сборе.

Замена задней опоры выполняется по ранее описанному алгоритму. Удаляются гайки, крепящие опоры к кузову и трансмиссии. Демонтируется подушка, оценивается состояние кронштейна. Если признаков его износа нет, то можно приобрести опору без крепления.

Для замены подушки двигателя нужно закрепить кронштейн тисками, выкрутить центральную гайку, демонтировать опору, затем поставить новую и затянуть гайку. Установить подушки в подкапотное пространство в обратной последовательности.

Замена передней опоры двигателя.

Сильнее всего изнашивается передняя опора. Выход ее из строя грозит сильными вибрациями, поступающими на кузов. При появлении первых признаков неисправности, стоит выполнить замену подушки ДВС. Операция достаточно простая, предполагающая откручивание гаек крепления к кузову, снятие опоры и монтаж новой, сборка деталей в обратном порядке.

Иностранные автомобили обычно имеют аналогичное количество опор, отличающихся размерами и формой. Эта разница особенно заметна по фронтальной подушке. Чем плотнее скомпонованы узлы и агрегаты ДВС, тем больше деталей придется демонтировать, чтобы заменить подушку.

После замены требуется запуск двигателя. Правильно проведенные ремонтные работы будут характеризоваться минимальной вибрацией либо ее полным отсутствием. Появление сильной вибрации после замены подушки двигателя потребует повторной проверки правильности установки деталей и качества их крепления.

Впрочем, вибрация после замены подушек двигателя может быть вызвана иными причинами.

Виды и типы подушек двигателя

Прежде чем что-либо проверять, необходимо также понимать назначение детали, какие неисправности элемента могут возникнуть, а также какие признаки имеет поломка. Как известно, двигатель достаточно много весит и во время работы вибрирует. Это значит, что если ДВС жестко прикрепить к кузову автомобиля, тогда все вибрации будут передаваться на последний.

Во время движения по неровностям места крепления силового агрегата испытывают значительные нагрузки. Жесткое крепление к кузову будет означать, что крепежи и место их установки начнут быстро разбиваться. Чтобы общая конструкция была надежной и сохранялся комфорт, для крепления ДВС используются специальные опоры.

Если отрыть капот, то можно сразу увидеть верхнюю (правую опору). Остальные находятся с нижней стороны мотора. Опять же, точки размещения зависят от модели авто, типа двигателя и коробки передач. В большинстве случаев подушки двигателя состоят из резинового корпуса и металлических крепежных деталей.

Иногда вместо резины используется полиуретан, который отличается большей износостойкостью. В дорогих автомобилях устанавливаются более сложные и современные варианты – гидравлические. Эффективность гашения вибраций, естественно, намного выше.

Состоят такие опоры из двух камер, между которыми расположена мембрана. В качестве наполнителя в камерах используется либо пропиленгликоль, либо специальная жидкость (гель). Во время работы, в зависимости от дорожных условий (например, на неровностях), она переливается из одной камеры в другую по специальным каналам, а общая жесткость подушки благодаря такой конструкции динамично меняется.

Гидроопоры бывают разные:

  • С электронным управлением. Компьютер меняет жесткость опоры, принимая и обрабатывая сигналы – вибрации, сила которых меняется в зависимости от ситуации. Жидкость внутри такой подушки часто содержит частицы металла и плотность меняется под воздействием магнитного поля. Благодаря таким технологиям удается достигнуть максимального комфорта в салоне авто независимо от режима работы двигателя и условий на дороге;
  • С механическим управлением. Более простой вариант. Технические характеристики задаются еще на этапе сборки. От них зависит, в каком режиме будет максимальная польза: на холостом ходу или на разных режимах работы мотора.

Разумеется, высокотехнологичные устройства устанавливаются на очень дорогие авто. На бюджетных вариантах, а тем более на старых советских моделях, установлены простые резинометаллические опоры. В случае поломки или износа (обычно выдерживают около 100 000 км. пробега) их просто меняют. А гидравлика может быть отремонтирована. Причем даже своими силами. Однако перед тем, как снимать опоры, нужно знать, как проверить гелевую подушку двигателя, резиновую и т.п.

Особенности креплений разных двигателей

В зависимости от автомобиля и технологических его особенностей, силовая установка может иметь от трех до пяти подушек. Функция опор заключается в гашении вибрации на холостых оборотах, а также во время выхода мотора на максимальный уровень нагрузки.

На автомобилях ВАЗ 2110, как правило, устанавливаются резинометаллические подушки. Причем их количество напрямую зависит от количества клапанов: для 8-клапанных предусмотрено 3 подушки (две по бокам и одна сзади), а для 16-клаппаных «десяток» – 4 (две боковых и 2 спереди: сверху и снизу).

В электромобилях, крепления электродвигателей представляют собой три бюджетных подушки – левая, правая и центральная. На всех машинах на электрической тяге их количество одинаково.

На автомобилях КамАЗ двигатель крепится на четырех опорах: по две спереди и сзади. Передние опоры состоят из 2-х кронштейнов и резиновой подушки. Один кронштейн прикрепляется к крышке блока, а второй к лонжерону рамы. Кронштейны левой и правой опор соединен стяжкой.

На двигателях Рено Логан крепления внешне напоминают гитару, выполненную из резины с металлическими вставками. Подушек в Логанах три – по бокам и снизу. Причем нижнюю не так просто и обнаружить, поэтому ее часто путают с другими деталями. Чтобы ее разглядеть, необходимо поднять автомобиль либо спуститься в смотровую яму.

На ВАЗ 2170 Приора, как и на других представителей Волжского автозавода, с ДВС, оснащенными 16-ю клапанами, устанавливаются 4 резиновых подушки. Передняя и задняя крепятся через кронштейны на картере и двигателе. Они передают вес силовой установки на кузов и ограничивают его продольные перемещения. Левая и правая подушки установлены со штангами, которые ограничивают поперченные перемещения мотора.

Как самостоятельно проверить подушки двигателя?

Чтобы автомобиль долго работал исправно, следует проводить профилактические работы по устранению мелких неполадок. В основном такие ремонты водитель делает сам. Проверка подушек в месте крепления двигателя, поможет предотвратить возникновение крупных, дорогостоящих ремонтов. Деталь фиксирует положение двигателя, предотвращая его перемещение, гасит возникающие вибраций при движении машины. Она находится под двигателем, соединяет его с кузовом машины. В зависимости от модели подушек в машине не более пяти штук.

При открытом капоте видно правую подушку. Другие располагаются на нижней поверхности двигателя. Места расположения зависят от марки машины. Подушка имеет резиновый/полиуретановый корпус с металлическими крепежными деталями, внутри корпуса закачен гелевый состав или она полностью из резины. В моделях премиум класса устанавливаются гидравлические опоры, что значительно эффективнее. Управление у них бывает механическое или электронное.

Штатная опора левая, правая, задняя – артикул и цена

Вся система опоры движка, именуемая подвеской автомобиля Лады Весты состоит из 14 деталей, по каждой из которых стоит дать краткую информацию:

  • Правая опора двигателя в сборе. Артикул: 8450030109. Цена: от 1800 рублей.
  • Штанга подвески двигателя с подушкой и сайлентблоком в сборе. Каталожный номер: 112381035R. Стоимость: от 700 рублей.
  • Кронштейн задней опоры подвески двигателя. Артикул: 8450006293. Цена: от 3 900 рублей.
  • Усилитель кронштейна задней опоры подвески двигателя. Артикул: 8450030214. Цена: от 70 рублей.
  • Подушка левой опоры двигателя в сборе. Артикул: 8450006299. Стоимость: от 1000 рублей.
  • Левый задний рым для подъема мотора. Серийный номер: 8450008699. Цена: от 600 рублей.
  • Болт М10-1,5-35 10-9 SA3GS. Артикул: 7703602240. Стоимость: от 300 рублей.
  • Гайка М10х1,25. Артикул: 8450001014. Стоимость: от 30 рублей.
  • Нижний болт правой опоры двигателя. Каталожный номер: 8450007980. Стоимость: от 60 рублей.
  • Верхний болт правой опоры двигателя. Каталожный номер: 8450008999. Стоимость: от 70 рублей.
  • Болт М12-1,75-90 10-9 SA3GS (для усилителя кронштейна). Артикул:7703602269. Цена: от 600 рублей.
  • Шестигранная гайка с фланцем М12х175. Артикул: 7703033210. Цена: от 350 рублей.
  • Болт крепления кронштейна задней опоры двигателя. Каталожный номер: 8450007985 (нижний болт значится под номером 8450007986). Стоимость: от 300 рублей.
  • Болт М10Х1, 25Х53 TORX E Артикул: 8450008989. Цена: от 30 рублей.
  • Дополнительная опора двигателя Лада Веста продается под номером 8450031975, ее стоит от 1400 рублей.

Замена подушки двигателя в случае обнаружения неисправности

Если требуется заменить подушки двигателя, признаки неисправности, описанные выше, как правило, позволят добраться своим ходом до ближайшего автосервиса или собственного гаража. Но ехать при этом следует аккуратно, по возможности со скоростью не выше 60 км/ч. Износу подвергается обычно задняя либо левая подушка. Обнаруженная неисправность одной опоры, скорее всего, повлечет за собой замену и второй подушки. По окончании осмотра нужно заранее приобрести необходимые запчасти — ездить за ними на машине в процессе замены подушек не получится.

Подготовка к замене подушки двигателя

Работы по замене опор рекомендуется производить в тепле, поскольку используемая резина при низких температурах дубеет и теряет эластичность. Это значительно усложнит процесс.

Желательно также загнать автомобиль на смотровую яму и замену проводить оттуда, предварительно отсоединив клеммы аккумулятора. Осматривать чаще начинают левую переднюю сторону мотора, где неисправность подушек появляется в большинстве случаев и доступ к которой наиболее удобен.

Оторванное крепление можно отремонтировать, поскольку цена новой подушки для двигателя иномарки составляет около 2000 рублей (а для внедорожника она вдвое выше). Если же пострадал резиновый элемент, опору в любом случае придется менять.

Процесс замены опоры двигателя

Прежде всего, с мотора снимаются элементы защиты для облегчения доступа к нужным деталям. Затем под двигателем устанавливается домкрат для обеспечения его поддержки во время откручивания подушек. Если процесс происходит в смотровой яме, поперек нее можно положить широкую, достаточно прочную доску и на нее установить домкрат.

Далее агрегат приподнимается домкратом до того момента, когда будет возможно свободно открутить заменяемую опору. После откручивания крепежных винтов и снятия старой опоры на ее место устанавливается новая, и операция повторяется в обратном порядке.

Замена задней подушки, как правило, связана с определенными трудностями. Эта опора испытывает во время эксплуатации двигателя наибольшие нагрузки. В результате этого деформируется весь крепеж, включая болты. По форме крепеж отличается от остальных опор.

Здесь домкрата уже будет недостаточно. Чтобы освободить опору, оптимальнее подвесить мотор к верхней балке. Если такой возможности нет, можно соорудить перекладину на двух стаканах, приподняв заранее двигатель домкратом. В некоторых моделях автомобилей внешние элементы могут помешать устранению неисправности, и их придется снять. Сильно деформированный болт крепежа подушки рациональнее спилить отрезным кругом. Иногда такой болт пытаются выровнять и открутить, но через некоторое время его все равно придется менять.

Старая опора зачастую прикипает к раме с образованием ржавчины из-за накопления грязи. Для ее снятия может помочь масло или средство типа WD-40

Новую заднюю опору важно правильно установить. Нанесенная на опоре стрелка должна быть направлена вперед, по направлению движения машины.  В остальном сборка осуществляется в обратном порядке.

После замены задней опоры можно приступать к правой

Здесь также есть вероятность столкнуться с деформированными болтами, однако более серьезная проблема состоит в расположенном тут генераторе либо компрессоре автомобильного кондиционера. Известно, что снятие компрессора может повлечь за собой разгерметизацию контура и утечку хладагента.

Если ремонт происходит в СТО, впоследствии лучше проверить кондиционер на предмет возможных неисправностей. Недальновидные сотрудники автосервисов иногда самолично снимают компрессор для экономии времени, не предупреждая об этом автовладельца.

В иномарках в большинстве случаев правая опора двигателя располагается ближе к передней части. Поэтому для доступа к этой подушке зачастую снимается правая фара и радиаторная решетка.

Часть деформированных болтов не удастся срезать даже болгаркой, поскольку доступ к ним ограничен другими соседними элементами либо попросту до них не достать. В данном случае лучше действовать обычной ножовкой по металлу, срезая поврежденный болт вручную.

Процедура эта займет гораздо больше времени, но так вы хотя бы не повредите соседние детали и узлы. Новая опора ставится на место старой как обычно, в обратном порядке. При установке радиаторной решетки надо быть осторожным — соты радиатора достаточно острые, чтобы порезаться.

Безопасность при работе

Самое главное — надежно и безопасно зафиксировать мотор. Для помощи и подстраховки желателен второй помощник.

Виды опор

Современная опора крепления двигателя может быть резинометаллической или гидравлической.

У резинометаллических опор конструкция предельно проста: пара пластин из стали или другого металла с не слишком толстой между ними прокладкой, выполненной из хорошей износостойкой резины. Это самая дешевая и популярная сейчас подушка двигателя. В некоторых моделях в подушки дополнительно вмонтированы пружины, повышающие жесткость и буферы, позволяющие несколько смягчить самые сильные удары. Все чаще новые автомобили производятся с подушками из полиуретана, в силу его большей износостойкости. Именно полиуретановая подушка опоры двигателя используется в спортивных автомобилях, так как повышает оптимизировать жесткость. Резинометаллическая подушка крепления двигателя может быть разборной или неразборной.

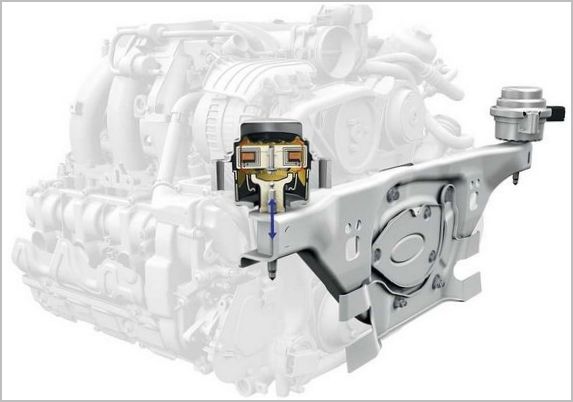

Устройство гидроподушки двигателя.

Гидравлическая опора двигателя считается гораздо более современной конструкцией. Такие системы способны подстраиваться под работу двигателя в различных условиях и максимально эффективно гасить любые вибрации. Подушка опоры двигателя также выполнена из трех основных элементов, но здесь это пара камер, между которыми располагается мембрана. Каждая из камер заполняется антифризом или гидравлической жидкостью. Задача подвижной мембраны – устранять незначительную вибрацию, возникающую на холостом и малом ходу по ровной дороге. Скоростные вибрации устраняются гидравлической жидкостью. Под воздействием изменяющегося давления, она перемещается между камерами, повышая жесткость опоры, что позволяет гасить даже самые сильные вибрации.

Гидравлическая подушка двигателя в отличие от резинометаллической опоры, может иметь различную конструкцию. На данный момент распространены следующие их виды опор двигателя:

  • механически управляемые опоры, которые способны очень эффективно гасить один из видов вибраций (холостого хода, скоростные, сильные сотрясения), поэтому для каждой модели автомобиля они настраиваются по-разному;
  • управляемые электроникой опоры, которые преимущественно монтируются на дорогих автомобилях, но способны автоматически изменять характеристики жесткости для эффективного противодействия всем типам рабочих вибраций;
  • динамические опоры, основанные на применении магнитной металлизированной жидкости, меняющей вязкость под воздействием магнитного поля, которое в свою очередь управляется автомобильной электроникой, за счет чего и достигается адаптивность настроек опор.

Впрочем, только опора крепления двигателя первого типа может считаться широко распространенной, поскольку остальные слишком сложны и дорогостоящи для применения на по-настоящему массовых автомобилях.

Подведем итоги

Итак, повреждение опор двигателя имеет довольно устрашающие признаки. Однако процедура их замены не требует особых познаний в устройстве автомобиля и опыта работы в автосервисе. Набор инструментов потребуется минимальный. Такой набор, как правило, имеется в багажнике каждого автовладельца.

Стоит также заметить, что срок службы подушек можно продлить, если соблюдать несколько простых правил эксплуатации и вождения автомобиля:

избегать резких стартов с места; при езде по ямам следует делать это крайне осторожно;

Напоследок добавим, что проезд неровностей на скорости или активная езда по пересеченной местности заставляет силовой агрегат активно раскачиваться в моторном отсеке. Также следует помнить, что стоимость новых подушек может неприятно удивить даже владельцев отечественных бюджетных авто. В случае с иномарками ремонт может и вовсе потребовать ощутимых финансовых расходов.
