Поршень

Что скажут металурги

Так как деталь работает в невыносимых условиях, то к металлам, для его изготовления, предъявляются достаточно жесткие требования:

• для уменьшения инерционных нагрузок у материала должен бить малый удельный вес при достаточной прочности;
• малый коэффициент температурного расширения;
• сохранение физических свойств (прочность) при повышенных температурах;
• значительная теплопроводность и теплоёмкость;
• минимальный коэффициент трения в паре с материалом стенки цилиндра;
• значительная сопротивляемость износу;
• отсутствие усталостного разрушения материала под воздействием нагрузок;
• низкая цена, общедоступность и легкость механической и других видов обработки в процессе производства.

Понятно, что металла, полностью соответствующего перечисленным требованиям, просто не существует.

Поэтому для массовых автомобильных двигателей поршни изготавливаются в основном из двух материалов – чугуна и сплавов алюминия, а если быть точным, то из силуминовых сплавов, содержащих алюминий и кремний.

Чугунный вариант

У чугуна много плюсов, он твёрд, хорошо переносит повышенные температуры, отличается оптимальной сопротивляемостью к износу, имеет низкий коэффициент трения (пара чугун – чугун). И коэффициент температурного расширения у него ниже чем у алюминиевого поршня.

Но есть и недостатки: низкая теплопроводность, из-за чего температура днища у чугунного поршня больше чем у алюминиевого аналога.

Но основной недостаток чугуна ‒ значительная плотность, а значит вес. Для увеличения мощности и эффективности двигателя конструкторы обычно повышают обороты, но тяжелые чугунные поршни не позволяют это делать по причине высоких инерционных нагрузок.

Поэтому для современных автомобильных двигателей, как бензиновых, так и дизельных, отливают алюминиевые поршни.

Алюминиевый вариант

Алюминий имеет значительно меньший вес нежели чугун, но так как он мягче, толщину стенок поршня приходится увеличивать, в результате вес поршня становится легче всего лишь на 30 – 40 процентов по отношению к чугунному.

Коме того у алюминия повышенный температурный коэффициент расширения, поэтому в тело детали приходится вплавлять термостабилизирующие пластины из стали, и делать увеличенные зазоры.

У алюминия довольно малый коэффициент трения (пара: алюминий – чугун), что хорошо для работы алюминиевых поршней в двигателях с чугунным блоком цилиндров или чугунными гильзами.

А чтобы уменьшить трение в паре алюминий – алюминий, проводится железнение поверхности юбки. Таким образом отказ от чугунных гильз намного снижает вес блока цилиндров.

В кремнеалюминиевые сплавы, из которых делают поршни основной массы автомобильных двигателей, для улучшения показателей добавляют медь, никель и другие металлы.

Поршни серийных автомобилей производятся методом литья, а на форсированных двигателях применяют изделия, изготовленные методом горячей штамповки. Это улучшает структуру материала ‒ увеличивается прочность и устойчивость к износу. Правда, в штампованный вариант невозможно вмонтировать стальные терморегулирующие пластины.

Вот пожалуй и всё. Вами получен необходимый минимум знаний, как выглядит поршень, его конструкции и условиях работы.

Осталось поделится этой информацией с друзьями в соц.сетях, пригласить их на рюмочку чая и в домашней, непринужденной обстановке пригласить их пополнить ряды читателей нашего блога.

А еще вам будет интересно знать про Шатун и Коленчатый вал. Дерзайте, жмите на ссылку!

До новых встреч, друзья!

Применение

Зачастую данные детали используют при монтаже турбонаддува. Кроме того, в некоторых случаях их применение считается единственным условием, чтобы сохранить ресурс мотора, ведь температура увеличивается, да и нагрузочные усилия на детали растут, что часто считается причиной прогорания поршня. Кованый поршень, как правило, применяется в комплекте с другим коленчатым валом и шатунами, имеющими форму «Н».

Необходимо помнить, что использование кованого поршня определяется в первую очередь особенностями эксплуатации транспортного средства. Для повседневных поездок вполне можно обходиться литыми деталями.

Что такое поршень двигателя?

Эта деталь устанавливается во всех двигателях внутреннего сгорания. Без него невозможно обеспечить вращение коленчатого вала. Независимо от модификации агрегата (двух- или четырехтактный), работа поршня неизменна.

Эта цилиндрическая деталь крепится к шатуну, который, в свою очередь, зафиксирован на кривошипе коленвала. Она позволяет преобразовать энергию, высвободившуюся в результате сгорания.

Пространство над поршнем называется рабочей камерой. В ней происходят все такты двигателя автомобиля (пример четырехтактной модификации):

• Впускной клапан открывается и происходит всасывание воздуха, смешанного с топливом (в атмосферных карбюраторных моделях) или самого воздуха (например, в дизельном моторе всасывается воздух, а топливо подается после сжатия объема до нужной степени);
• Когда поршень движется вверх, все клапаны закрыты, смеси некуда деваться, она сжимается;
• В самой верхней точке (еще она называется мертвой) в сжатую воздушно-топливную смесь подается искра. В полости образуется резкое высвобождение энергии (смесь воспламеняется), из-за чего происходит расширение, которое перемещает поршень вниз;
• Как только он достигнет крайней нижней точки, открывается выпускной клапан и отработанные газы удаляются через выпускной коллектор.

Идентичные циклы выполняются всеми элементами поршневой группы двигателя, только с определенным смещением, благодаря чему обеспечивается плавное вращение коленчатого вала.

Благодаря герметичности между стенками цилиндра и уплотнительными кольцами поршня создается давление, из-за которого данный элемент движется к нижней мертвой точке. Так как поршень соседнего цилиндра продолжает вращать коленчатый вал, первый перемещается в цилиндре к верхней мертвой точке. Так возникает возвратно-поступательное движение.

Поршень двс

Поршень одна из важных деталей двигателя внутреннего сгорания благодаря которой передается энергия на шатун. В этой статье поговорим про устройство поршня узнаем его назначения и рассмотрим его фото.

Поршень двc на первый взгляд имеет простую конструкцию. Тем не менее не все так просто инженеры постоянно работают над облегчением поршня и увеличением его прочности. Другими словами стараются найти золотую середину. Найти золотую середину бывает не просто, так как поршень постоянно эксплуатируется в экстремальных условиях при высоких температурах и повышенных инерционных нагрузках. Под действием энергии топливно-воздушной смеси поршень отправляется в НМТ ( нижнюю мертвую точку). Поршень в свою очередь передает энергию на коленвал через шатун с которым поршень связан через поршневой палец.

Основные функции поршня двс:

1) Отвод излишков тепла.

2) Благодаря поршню камера сгорания становится герметичной.

3) Передача энергии на коленвал через шатун.

Если сказать кратко задача поршня передать энергию газов на коленвал чтобы последний преобразовал ее в механическую энергию.

Устройство

В последнее время поршень двс изготавливают из алюминия так как этот материал лёгкий и прочный.

Поршни бывают литые и кованные. Литые поршни изготавливаются литьём под давлением. Кованные поршни изготавливают методом штамповки из алюминиевого сплава с небольшим добавлением кремния 15%. Что увеличивает их прочность и износостойкость.

Обсудим основные детали поршня, более подробно устройство поршня можно рассмотреть на схеме.

Днище

Днище поршня может иметь 5 разных видов поверхностей у каждого типа свои преимущества и недостатки.

Плоское. Такой тип поверхности используется довольно часто. Недостаток поршня такого типа, в том что при обрыве ремня поршни гнут клапана.

Вогнутое. Обеспечивает более эффективную работу камеры сгорания. Тем не менее способствует большему образованию отложений при сгорании топлива.

OLYMPUS DIGITAL CAMERA

Выпуклое. Улучшает производительность поршня, но при этом понижает эффективность сгорания топлива.

С циковками. Предотвращают столкновение поршней с клапанами за счёт специальных углублений называемых циковками. Из-за канавок может быть небольшая потеря мощности.

С лужей.Такой тип поршней также оснащен канавками только большего размера. Цель таких поршней понизить степень сжатия. Например они отлично подходят для турбокомпрессора.

Компрессионные кольца

Обычно в двc устанавливается 2 компрессионных кольца и одно маслосъемное. Поршневые кольца изготавливаются из высокопрочного чугуна. Расстояние от днища поршня до первого кольца носит огневой пояс. Функция поршневых колец состоит в том, чтобы поршень плотно прилегал к цилиндру. Для уменьшения трения используется моторное масло.

Одно из важных предназначений поршневых колец заключается в препятствии попадания газов из камеры сгорания в картер. Благодаря добавлению хрома, молибдена, никеля или вольфрама прочность и термостойкость поршневых колец значительно повышается. При износе поршневых колец ресурс поршня понижается.

Маслосъемное кольцо

Маслосъемные кольца служат для того чтобы отводить излишки масла. Маслосъемные кольца обладают дренажными отверстиями.

Юбка

Юбка поршня и есть его тело служит направляющей. Благодаря специальным добавкам в сплав юбка поршня обладает высокой стойкостью к расширению.

Поршневой палец

Поршневой палец соединяет поршень с шатуном. Благодаря стопорному кольцу достигается их прочное соединение.

Ответы на частые вопросы

Для чего в днище поршня дизельного двигателя делают выемку ?

Выемка в поршнях дизельного двигателя называется вихревой камерой( камерой сгорания). Топливо перемешиваясь с воздухом в вихревой камере сгорает более эффективно и быстро.

Температура поршня двс ?

Кратковременно при работе двс поршень может нагреться до 2000 градусов и более. В целом температура поршня при работе может достигать 200 градусов.

Как продлить срок службы поршней ?

Для того чтобы продлить срок службы поршней двс необходимо во время менять масло. Лучше даже немного раньше срока как советуют многие водители.

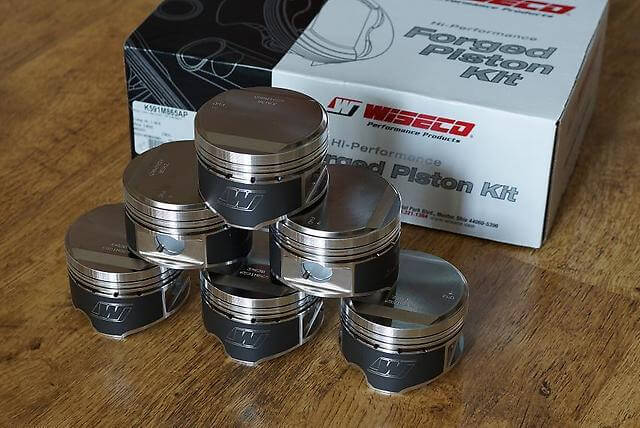

Параметры кованых поршней

Чтобы правильно подобрать данную деталь для машины, следует соотнести ее параметры с характеристиками мотора:

модель – легче всего выбрать деталь по марке ДВС, потому что изготовителями в большинстве случаев создаются изделия по определенным модификациям двигателей. И если цилиндры расточены, то предназначенные для них поршни по своим расчетным показателям не подойдут

В данном случае их следует выбирать по размерам;
размер – выбирая поршень, необходимо соотносить его диаметр с размером цилиндра, принимая во внимание возможное расширение от воздействия температурного режима;
сжатие – в технических характеристиках поршней указывается конкретное значение этого показателя;
масса – чем меньше вес поршней, тем лучше это для мотора;
мощность – на мотор необходимо ставить поршни, соответствующие по запасу прочности. В противном случае, можно ускорить изнашивание и полное разрушение.

Материал изготовления блока цилиндров и гильз цилиндров

В зависимости от рабочего объёма и других технических и эксплуатационных характеристик, назначения, существует несколько вариантов компоновки (расположения цилиндров двигателя), а также несколько материалов для изготовления блока и цилиндра.

Так как в цилиндре возникают условия переменных давлений в надпоршневой полости, внутренняя поверхность стенок цилиндров соприкасается с пламенем и горячими газами (температура которых составляет от 1500—2500 °С), такая деталь должна изготавливаться из высокопрочных материалов с большой механической прочностью. Скорость скольжения поршневых колец по стенкам цилиндров достаточно большая от 12 до 15 м/сек, поэтому внутренние стенки цилиндра должны иметь повышенную жесткость. В этом случае увеличится срок службы цилиндра (гильзы цилиндра) и деталь будет более устойчива к разным видам износа (абразивным, коррозийным и эрозийным). Если поверхность блока цилиндров износилась выше допустимых пределов (что определется методом дефектации блока цилиндров), необходимо провести ремонт блока цилиндров.

Если нет ограничений по массе двигателя, например тракторный двигатель, то блок цилиндров изготавливается из перлитного чугуна.

На транспортных двигателях, где есть ограничения по массе, применяю более легкие алюминиевые и магниевые сплавы для изготовления блока цилиндров.

Преимущества блоков цилиндров из серого чугуна:

• низкая стоимость;
• высокая технологичность литья;
• стабильность свойств материала;
• возможность ремонта трещин блока (запайкой, заваркой, эпоксидным клеем);
• высокая твёрдость и жёсткость поверхностей, устойчивость к перегреву;

Недостатки чугунов

Главный недостаток чугуна большая масса (плотность выше в 2,7 раза), и меньшая теплопроводность.

Алюминиевые сплавы более дорогие, но алюминиевые блок цилиндров имеют гораздо меньшую массу. Алюминиевые сплавы имеют ряд особенностей, которые следует учитывать при изготовлении и эксплуатации блоков цилиндров.

Конструкция поршня

Поршень двигателя имеет достаточно простую конструкцию, которая состоит из следующих деталей:

Volkswagen AG

1. Головка поршня ДВС
2. Поршневой палец
3. Кольцо стопорное
4. Бобышка
5. Шатун
6. Юбка
7. Стальная вставка
8. Компрессионное кольцо первое
9. Компрессионное кольцо второе
10. Маслосъемное кольцо

Конструктивные особенности поршня в большинстве случаев зависят от типа двигателя, формы его камеры сгорания и типа топлива, которое используется.

Днище

Днище может иметь различную форму в зависимости от выполняемых им функций – плоскую, вогнутую и выпуклую. Вогнутая форма днища обеспечивает более эффективную работу камеры сгорания, однако это способствует большему образованию отложений при сгорании топлива. Выпуклая форма днища улучшает производительность поршня, но при этом снижает эффективность процесса сгорания топливной смеси в камере.

Поршневые кольца

Ниже днища расположены специальные канавки (борозды) для установки поршневых колец. Расстояние от днища до первого компрессионного кольца носит название огневого пояса.

Поршневые кольца отвечают за надежное соединение цилиндра и поршня. Они обеспечивают надежную герметичность за счет плотного прилегания к стенкам цилиндра, что сопровождается напряженным процессом трения.  Для снижения трения используется моторное масло. Для изготовления поршневых колец применяется чугунный сплав.

Количество поршневых колец, которое может быть установлено в поршне зависит от типа используемого двигателя и его назначения. Зачастую устанавливаются системы с одним маслосъемным кольцом и двумя компрессионными кольцами (первым и вторым).

Маслосъемное кольцо и компрессионные кольца

Маслосъемное кольцо обеспечивает своевременное устранение излишков масла с внутренних стенок цилиндра, а компрессионные кольца –  предотвращают попадания газов в картер.

Компрессионное кольцо, расположенное первым, принимает большую часть инерционных нагрузок при работе поршня.

Для уменьшения нагрузок во многих двигателях в кольцевой канавке устанавливается стальная вставка, увеличивающая прочность и степень сжатия кольца. Кольца компрессионного типа могут быть выполнены в форме трапеции, бочки, конуса, с вырезом.

Маслосъемное кольцо в большинстве случаев оснащено множеством отверстий для дренажа масла, иногда – пружинным расширителем.

Поршневой палец

Это трубчатая деталь, которая отвечает за надежное соединение поршня с шатуном. Изготавливается из стального сплава. При установке поршневого пальца в бобышках, он плотно закрепляется специальными стопорными кольцами.

Поршень, поршневой палец и кольца вместе создают так называемую поршневую группу двигателя.

Юбка

Направляющая часть поршневого устройства, которая может быть выполнена в форме конуса или бочки. Юбка поршня оснащается двумя бобышками для соединения с поршневым пальцем.

Для уменьшения потерь при трении, на поверхность юбки наносится тонкий слой антифрикционного вещества (зачастую используется графит или дисульфид молибдена). Нижняя часть юбки оснащена маслосъемным кольцом.

Обязательный процесс работы поршневого устройства – это его охлаждение, которое может быть осуществлено следующими методами:

• разбрызгиванием масла через отверстия в шатуне или форсункой;
• движением масла по змеевику в поршневой головке;
• подачей масла в область колец через кольцевой канал;
• масляным туманом

Уплотняющая часть

Уплотняющая часть и днище соединяются в форме головки поршня. В этой части устройства расположены кольца поршня – маслосъемное и компрессионные. Каналы для колец имеют небольшие отверстия, через которые отработанное масло попадает на поршень, а затем стекает в картер двигателя.

В целом поршень двигателя внутреннего сгорания является одной из самых тяжело нагруженных деталей, который подвергается сильным динамическим и одновременно тепловым воздействиям. Это накладывает повышенные требования как к материалам, используемым в производстве поршней, так и к качеству их изготовления.

История[править | править код]

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|1 }}{{#vardefine:mode|Beta}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|5 }}{{#vardefine:nomode|1}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

Добавлен поршень. В этой версии он имеет железные полоски на выдвижной части.

Первоначально идея поршней была воплощена в пользовательской модификации. Поршни могли толкать соседние с ними блоки, в соответствии с направлением их лицевой стороны. Чтобы сменить направление, пользователю достаточно было нажать на поршень ПКМ и он поворачивался лицевой стороной к нему. Если поршень был повёрнут лицевой стороной вверх, и на нём стоял игрок, то при активации поршня он взлетал очень высоко.

Ещё один пользователь, DiEvAl, лично отправляет код, включая идею блоков с метадатой, чтобы передвигать блоки.

Поршни взрывались, если толкали друг друга. Это было не замечено к моменту исправления ошибки.

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|1 }}{{#vardefine:nomode|1}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

Исправлено много ошибок с поршнями, включая дублирование блоков при помощи пары из липкого поршня и обычного, падение игры при попытке сдвинуть поршнем то, что его включает, а также светильник Джека больше нельзя установить на липкий поршень.

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|1 }}{{#vardefine:mode|release}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|1 }}{{#vardefine:nomode|1}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

Ошибка выражения: неопознанный символ пунктуации «{»[[История версий/{{#var:mode}}#12w22a|12w22a]]	Поршни и липкие поршни можно найти в составе головоломки в храме в джунглях.

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|1 }}{{#vardefine:nomode|1}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

Ошибка выражения: неопознанный символ пунктуации «{»[[История версий/{{#var:mode}}#12w27a|12w27a]]

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|1 }}{{#vardefine:nomode|1}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

Ошибка выражения: неопознанный символ пунктуации «{»[[История версий/{{#var:mode}}#14w18a|14w18a]]	Поршни могут взаимодействовать с блоками слизи, расширяя возможности создания ферм.

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|1 }}{{#vardefine:nomode|1}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

Ошибка выражения: неопознанный символ пунктуации «{»[[История версий/{{#var:mode}}#14w19a|14w19a]]	Блок слизи может подтолкнуть другие блоки, если он прикреплён к поршню.

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|1 }}{{#vardefine:mode|console}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|1 }}{{#vardefine:nomode|1}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

Добавлен поршень и липкий поршень.

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|1 }}{{#vardefine:nomode|1}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

Ошибка выражения: неопознанный символ пунктуации «{»

1. vardefine:rows|1 }}{{#vardefine:prevmode|{{#var:mode|}}}}{{#vardefine:mode|foot}}

Ошибка выражения: неопознанный символ пунктуации «{»Ошибка выражения: неопознанный символ пунктуации «{»

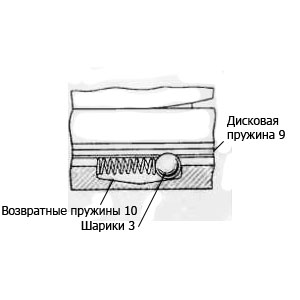

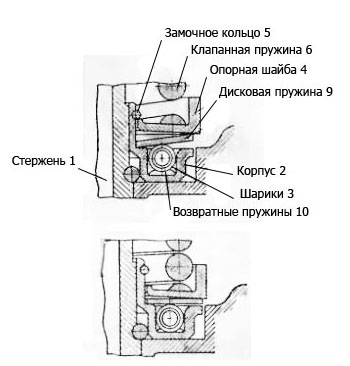

Устройство механизма вращения клапана

Механизм вращения клапана состоит из: неподвижного корпуса 2 в наклонных канавках которого расположены пять шариков 3 с возвратными пружинами 10, дисковой пружины 9 и опорной шайбы 4 с замочным кольцом 5. Механизм устанавливается в рас­точке, сделанной в головке цилиндров под опорной шайбой 4 кла­панной пружины 6, закрепляемой на стержне 1 с помощью сухари­ков 8 и тарелки 7. При закрытом клапане давление на дисковую пружину 9 сравнительно невелико, и она выгнута наружным краем вверх, а внутренним краем опирается в заплечик корпуса 2. Шари­ки 3 отжаты пружинами 10 в исходное положение.

В момент открытия клапана давление клапанной пружины на опор­ную шайбу 4 возрастает; под действием этого давления дисковая пружина 9, выпрямляясь, передает давление на шарики 3 и вызы­вает их перемещение в конечное положение. Вместе с шариками перемещаются дисковая пружина с опорной шайбой, клапанная пружина и клапан. Когда клапан закрывается, давление на дисковую пружину 9 уменьшается, и она, выгибаясь, вновь касается своим внутренним краем заплечиков корпуса 2, освобож­дая тем самым шарики 3. Шарики под действием возвратных пру­жин перемещаются в исходное положение. Таким образом, при каждом открытии клапана происходит его поворот на некоторый угол. (При номинальном скоростном режиме клапаны совершают 20—40 об/мин.)

Устройство

Плунжерный насос обладает относительно простой конструкцией. Среди особенностей отметим нижеприведенные моменты:

1. Рабочая камера. Она представлена герметичным корпусом, который во внутренней части имеет зеркальную поверхность. За счет этого существенно упрощается ход подвижного элемента. Рабочая камера является частью цилиндра, которая определяется максимальным ходом штока. Поверхность цилиндра изготавливается при применении материала, который характеризуется высокой устойчивостью к воздействию жидкости.
2. Для отвода и подвода жидкости предназначены напорная и всасывающая трубка. Они могут иметь различный диаметр. Кроме этого, подобный конструктивный элемент может иметь систему клапанов, которые существенно повышают эффективность механизма.
3. Поршень создает давление в системе. Устройство поршневого насоса имеет поршень, за счет которого проводится перекачивание жидкости. Он изготавливается при применении нескольких уплотнительных материалов. За счет этого поршень может ходить по цилиндру и при этом создавать вакуум. Именно на поверхность поршня оказывается серьезное давление. Некоторые варианты исполнения разборные, за счет чего можно провести ремонт. К примеру, при длительной эксплуатации изнашиваются уплотнители, которые можно заменить при необходимости для существенного продления срока службы механизма. Однако, встречаются и неразборные варианты исполнения, ремонт которых возможен только в специальных мастерских.
4. Поршню передается усилие через шток. При изготовлении этого элемента применяется качественная сталь с повышенной жесткостью и прочностью. Кроме этого, применяемые материалы характеризуются высокой коррозионной стойкостью, за счет чего существенно продлевается эксплуатационный срок конструкции. Этот элемент связан с приводом, через который передается усилие. При слишком высокой нагрузке шток может существенно деформироваться.

Устройство насоса

Возвратно-поступательное движение передается от электрического двигателя через специальный механизм, который преобразует вращение. Современные варианты исполнения компактные, они могут устанавливаться для работы под открытом небом или в помещении. Кроме этого, при изготовлении корпуса применяется металл, обладающий высокой защитой от воздействия окружающей среды.

Устройство двусторонней модели имеет довольно большое количество особенностей:

1. Есть цилиндр и поршень, а также шток. Эти элементы немного отличаются в сравнении с теми, которые применяются при создании одностороннего механизма.
2. В отличии от предыдущего варианта исполнения, у рассматриваемого две рабочей камеры.
3. Две рабочие камеры имеют собственные нагнетающие и всасывающие клапана.

https://youtube.com/watch?v=xV-cwbgCyIw

Несмотря на существенное увеличение эффективности работы поршневого насоса, его конструкция довольно проста. В этом случае каждый ход предусматривает всасывание и выталкивание жидкости. Это существенно повышает значение КПД.

Ресурс поршня

Две основные проблемы, решаемые в поршневых ДВС: износ и прогар поршня. Износные явления проявляются как увеличение зазора между юбкой и цилиндром, износ верхней поршневой канавки, задир юбки. Наблюдаемое также появление трещин и разрушение перегородок между кольцами имеют обычно те же причины, что и у прогара.

Для устранения первой организуют принудительное (обычно масляное) охлаждение поршня, повышают твёрдость увеличением доли кремния, используют надёжные воздухоочистители для уменьшения абразивного износа, изменяют параметры цикла двигателя для снижения температуры поршня в центре и районе верхнего кольца (напр., увеличивают коэффициент избытка воздуха или увеличивают перекрытие клапанов в наддувных дизелях), применяют вставки под верхнее кольцо, качественные поршневые кольца для хорошего прилегания сразу после обкатки, ускоряют заводскую обкатку применением специальных масел, повышают качество моторных масел для устранения закоксовывания колец и надёжной отдачи тепла от днища, иногда — используют покрытия для поршня или композитные материалы. В японской практике были варианты пластмассовых поршней с покрытием керамикой. Для продления ресурса применяют антифрикционное покрытие направляющей и даже жаровой поверхности поршня. Ускоренный или аварийный износ контрафактных поршней вызывается нарушением размеров и/или качества поковки/отливки, её материала. Погиб шатуна, перекос гильзы или её посадочного гнезда ведёт к быстрому задиру поршня. В двухтактных ДВС причиной заклинивания может быть нехватка масла в топливе.

Прогар поршня может вызываться конструктивными или эксплуатационными причинами. В первом случае превышена расчётная допустимая температура днища, и все двигатели этой модели будут быстро выходить из строя (возможна другая причина — контрафактные поршни: они не могут выдержать нагрузок). Для устранения опасности прогара в этих случаях применяют снижение механических напряжений и температуры поршня (увеличение оребрения, охлаждение, снижение теплоотдачи в поршень изменением параметров цикла). Для снижения температуры сгорания может применяться даже подача воды в цилиндр.

Эксплуатационными причинами прогара могут быть: нарушение угла опережения впрыска/зажигания, отказ (заклинивание) форсунки, детонация (бензиновые), чрезмерная форсировка, общий перегрев из-за отказа термостата, потери тосола, зажатых клапанов, бензина с низким октановым числом, вызывающим детонацию, длительное калильное зажигание. Это приводит к превышению температуры днища и возможному его прогару. При детонационном сгорании, кроме того, может возникать выкрашивание поверхности, ведущее к дальнейшему её развитию, прогару поршня или вылому перегородок между кольцами, поломке колец. Следовательно, необходимо соблюдать инструкцию — применять нужное топливо, правильно выставлять угол опережения зажигания/впрыска, немедленно прекращать работу неисправного дизеля со стучащей форсункой, или перегретого мотора. Высококачественные форсунки и другие дозирующие элементы топливной аппаратуры продлевают ресурс поршней.

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

В качестве материала изготовления для цельнолитых поршней используются алюминиевые сплавы. Детали из таких сплавов характеризуются малым весом и хорошей теплопроводностью. Но при этом алюминий не является высокопрочным и жаростойким материалом, что ограничивает использование поршней из него.

Литые поршни изготавливаются и из чугуна. Этот материал прочный и устойчивый к высоким температурам. Недостатком их является значительная масса и слабая теплопроводность, что приводит к сильному нагреву поршней в процессе работы двигателя. Из-за этого их не используют на бензиновых моторах, поскольку высокая температура становится причиной возникновения калильного зажигания (топливовоздушная смесь воспламеняется от контакта с разогретыми поверхностями, а не от искры свечи зажигания).

Конструкция составных поршней позволяет комбинировать между собой указанные материалы. В таких элементах юбка изготавливается из алюминиевых сплавов, что обеспечивает хорошую теплопроводность, а головка – из жаропрочной стали или чугуна.

Но и у элементов составного типа есть недостатки, среди которых:

• возможность использования только в дизельных двигателях;
• больший вес по сравнению с литыми алюминиевыми;
• необходимость использования поршневых колец из жаростойких материалов;
• более высокая цена;

Из-за этих особенностей сфера использования составных поршней ограничена, их применяют только на крупноразмерных дизельных двигателях.

ВИДЕО: ПОРШЕНЬ. ПРИНЦИП РАБОТЫ ПОРШНЯ ДВИГАТЕЛЯ. УСТРОЙСТВО

Самые известные и широко применяемые во всем мире механические устройства — это двигатели внутреннего сгорания (далее ДВС). Ассортимент их обширен, а отличаются они рядом особенностей, например, количеством цилиндров, число которых может варьироваться от 1 до 24, используемым топливом.

Работа поршневого двигателя внутреннего сгорания

Одноцилиндровый ДВС

можно считать самым примитивным, несбалансированными и имеющими неравномерный ход, несмотря на то, что он является отправной точкой в создании многоцилиндровых двигателей нового поколения. На сегодняшний день они применяются в авиамоделировании, в производстве сельскохозяйственных, бытовых и садовых инструментов. Для автомобилестроения массово применяются четырехцилиндровые двигатели и более солидные аппараты.
