Как проверить предохранитель в машине

За что отвечают реле блока предохранителей ВАЗ 2110

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

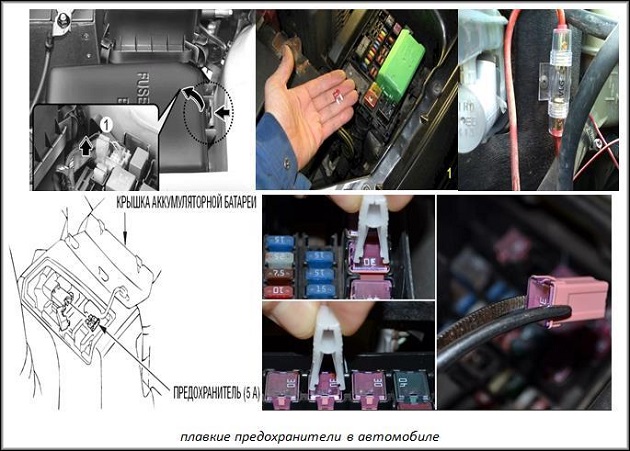

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.

Назначение реле

Основное назначение предохранителей — это защита электрической проводки транспортного средства от коротких замыканий и перегрузок. В автомобилях в электросети в зависимости от типа машины напряжение может составлять 12−24 Вольта. При коротких замыканиях напряжение в сети может увеличиваться, что приводит к возгоранию проводки или выходу из строя дорогостоящих блоков управления.

Принцип действия такой защиты чрезвычайно прост. В случае короткого замыкания и перегрузки они размыкают цепь за счет расплавления легкоплавкого элемента, который располагается внутри защитного реле. После расплавления защиты цепь размыкается, что предупреждает ее нагрев и другие критические повреждения. Нужно лишь правильно подобрать предохранитель, который по своим параметрам соответствует характеристикам напряжения в сети автомобиля.

Расчет его номинала при установке дополнительного оборудования

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

• Р – мощность лампы,
• U – напряжение бортовой сети (12 Вольт),
• I – ток в цепи.

Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Видео — выбор качественных автомобильных предохранителей, их проверка на целостность, расчет номинала:

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.

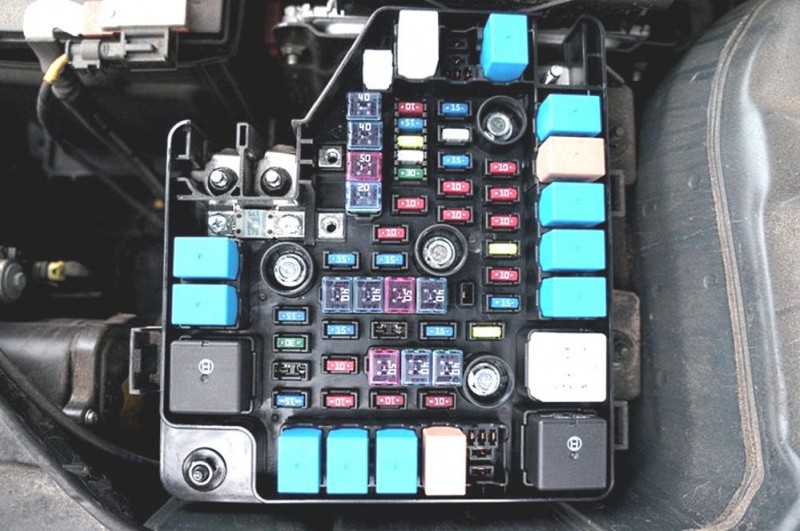

Блоки под капотом

Блок управления двигателем

Схема блока реле

p, blockquote 11,1,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Расшифровка

p, blockquote 13,0,0,0,0 —>

1. Реле топливного насоса
2. Реле муфты вентилятора
3. Главное реле

Блок предохранителей

Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,1,0 —>

Обозначение

p, blockquote 18,0,0,0,0 —>

Блок предохранителей на автомобилях с ABS
1	90А УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера
1	125А ISF2.8s4129Р: Подогреватель воздуха
2	25А УМЗ-4216: Блок управления ABS
2	40А ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера
3	40А УМЗ-4216: Блок управления ABS
3	30А ISF2.8s4129Р: Блок управления двигателем
4	90А УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением
4	6А F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка

Блок предохранителей на автомобилях без ABS

p, blockquote 19,0,0,0,0 —>

1. 90А Световая цепь и плюсовая цепь генератора
2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем

p, blockquote 20,0,0,0,0 —>

1. 40А Блок управления ABS
2. 25А Блок управления ABS

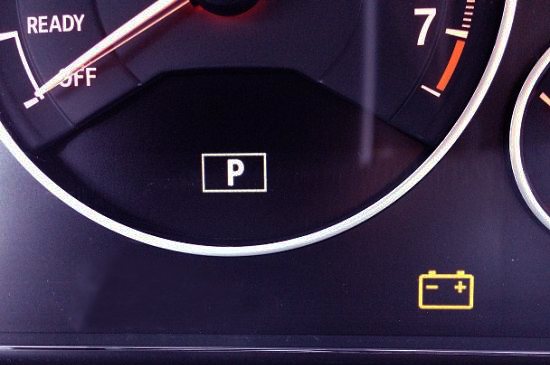

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора

1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Лечение: Производим зачистку клемм и проводов высокого напряжения, после чего снова производим измерение напряжения. Если это ни к чему не привело, проверьте напряжения на «30» клемме генератора. Один электрод мультиметра подсоедините к клемме генератора, второй к массе. Если в этом случае напряжение будет несколько выше, нежели на аккумуляторе, выполните «зачистку» «30» клеммы. В случае необходимости поменяйте провод, который идет от генератора к аккумулятору.

1. Ситуация вторая — воль, а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (

14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.

• Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
• Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

1. Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.

1. Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.

Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.

1. Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.

Газель бизнес 4216 — предохранители и реле

Газель Бизнес — семейство грузовых автомобилей и микроавтобусов выпускавшихся преимущественно с двигателями УМЗ 4216 в 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. После этого Газель Бизнес прошла рестайлинг и обновленная производилась в 2017, 2018, 2019, 2020 году и по настоящее время. В данной публикации мы покажем описание предохранителей и реле Газель бизнес 4216 со схемами блоков и фото — примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной инструкцией по эксплуатации Газель Бизнес.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Принцип работы предохранителя на видеоролике

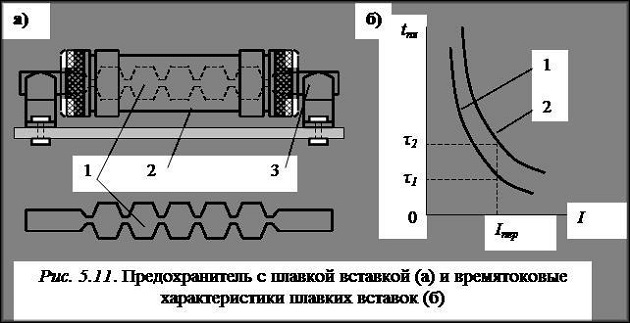

При прохождении электрического тока меньше предельно допустимого, калиброванная проволока, соединяющая контакты предохранителя, нагревается до температуры около 70˚С. В случае превышения тока номинала предохранителя, проволока начинает нагреваться сильнее и при достижении температуры плавления металла, из которого она сделана – расплавляется, электрическая цепь разрывается, и течение тока прекращается.

Поэтому предохранитель и назвали плавким или плавкой вставкой. Видеоролик представлен в замедленном виде, для того, чтобы было хорошо видно, как происходит перегорание провода в предохранителе. В реальных условиях провод в предохранителе перегорает практически мгновенно.

Всего просмотров:
187410

Предохранитель защищает от превышения тока в цепи и, не имеет значения напряжение питающей сети, в которой он установлен, это может быть батарейка на 1,5 В, и автомобильный аккумулятор на 12 В или 24 В, сеть переменного напряжения 220 В, трехфазная сеть на 380 В. То есть Вы можете установить один и тот же предохранитель, например номиналом 1 А и в колодке предохранителей автомобиля, и в фонарике и в распределительном щите 380 В. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу – при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.

Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества.

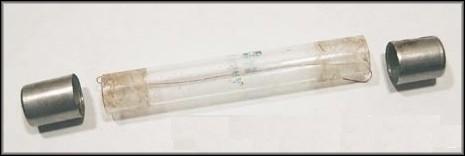

Многие думают, что предохранитель ремонту не подлежит. Но это не совсем так. В экстренной ситуации, когда под рукой нет запасного и, например, из-за отказавшегося работать авто в пути или усилителя, и срывается музыкальное сопровождение школьного бала или свадьбы, а все магазины уже закрыты, выбирать не приходится.

При грамотном подходе можно с успехом восстановить для временного использования до замены новым перегоревший предохранитель, сохранив его защитные функции. Зачастую такие проблемы решают банальным замыканием контактов держателя предохранителя любой попавшейся проволокой, а еще хуже, просто вставляют вместо предохранителя гвоздь или кусок толстой проволоки. Такое решение может окончательно все испортить и способствует возникновению пожара.

Почему важно не перепутать предохранители?

Если плавкий предохранитель вышел из строя (например, перегорел из-за случайного короткого замыкания), то необходимо установить элемент с номиналом, не превышающим заводское значение. Применять скрепки, куски фольги или вставки, рассчитанные на повышенную силу тока, запрещено. В случае неисправности потребителей возрастет нагрузка на электропроводку, что приведет к возгоранию автомобиля. Информация о номиналах указывается на крышке предохранительного блока, корпусе вставки (касается ножевого типа) или рядом с гнездом для установки элемента.

Не следует использовать планки, рассчитанные на меньшую силу тока, поскольку при включении потребителя перемычка расплавится, не выдержав нагрузку. Если после установки предохранителя, соответствующего номиналу, происходит повторный выход из строя, то следует проверить цепь. Причиной дефекта может быть замыкание внутри оборудования либо повреждение изоляции кабеля, приводящее к контакту жилы с кузовом автомобиля. Эксплуатировать машину с неисправной электрической проводкой не следует из-за риска возникновения пожара.

Выбор плавкой вставки и плавкого предохранителя

На выбор влияет:

• нагрузка на сеть — основной параметр для выбора. Данная определяющая также влияет на то, будет ли ПП с наполнением, на материал его вставки, параметры (толщину, сплав) проводника;
• типоразмер и способ установки. ПП подбирается под имеющиеся на оснащении посадочное место (вилка, продольная конструкция с клеммами). Монтаж простым вставлением или припаиванием (на микросхемах).

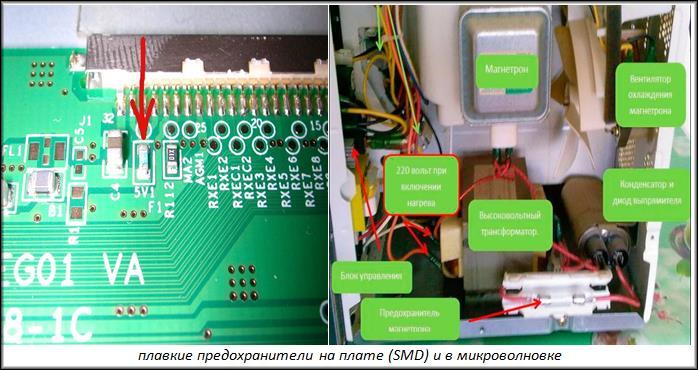

ПП помощнее монтируют в трансформаторных узлах с токами для групп МКД, предприятий. Маломощные — около счетчиков, для защиты отдельных квартир. Слаботочные в виде маленьких колб — в бытовых приборах, на их платах. На данный момент не всегда они актуальные в современной технике, но особая разновидность — интегральные керамические SMD предохранители — есть всегда (их минус — сложность в замене).

Расчет

Для определения подходящих параметров плавкого предохранителя учитывают следующее:

Параметр
Описание
Номинал
Значение тока, выдерживаемое до разрушения. Прописывается на корпусе, в документации.
Времятоковая характеристика
Скорость срабатывания. Вычисляют по диаграммам и графикам. Для бытовых типов исчисление не обязательное, если стоят слаботочные ПП. Для предприятий с электромоторами и прочими мощными ЭУ расчет всегда производится. При этом основополагающим является пусковая величина самого мощного объекта.
Нагрузка
Общая (максимальная), суммарная мощность всех подключенных, работающих одновременно потребителей на обслуживаемой ПП линии

Величина равна всем рабочим токам оснащения.
Если в схеме есть электродвигатель, то берут во внимание его пусковой параметр (ток), разделенный на определенный коэффициент:
для легкого старта и короткозамкнутого ротора k=2.5;
для тяжелого и фазного k=2 – 1,6.

Правила, как подобрать номинал:

• уравнение для исчисления: I пп>1/k (I общ.+ I пуск.);
• номинал должен превышать величину, полученную при исчислениях по току;
• удобно пользоваться табл. фиксированных данных, этого будет достаточно, так как они отображают точную информацию.

Пример, как рассчитать номинал ПП для квартирной сети: сложить мощность всех потребителей (электроприборов) в Вт (1 кВт это 100 Вт) и посмотреть в таблице, какому значению (А) номинала плавкого предохранителя она соответствует. Желательно добавить запас около 20 %. Если величина находится между конечными цифрами диапазона, то выбирают следующую по возрастанию позицию.

Описанный выше расчет подходит для всех бытовых целей, но для предприятий с оборудованием с мощными пусковыми токами, электродвигателями, для ПП, обслуживающих целые дома, потребуется ознакомиться с диаграммами временно пусковых значений.

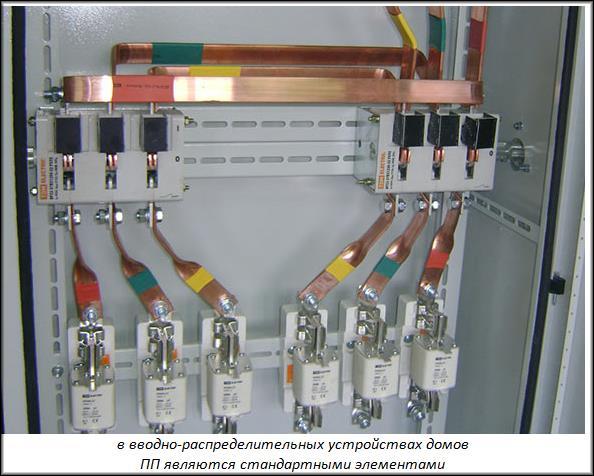

Следует сказать, что в щитках современных квартир ПП не используют, в этом просто нет смысла — автоматики защитного отключения (АВ, УЗО, АВДТ) с избытком хватает, и ее опции намного расширенные. Но в домовых ВРУ они есть всегда. Также чаще изделия встречаются в электросхемах, в автомобилях, на станциях, в мощном оборудовании промышленности. Стандартно они присутствуют на панелях управления (сигнализация, устройства с реле и подобное).

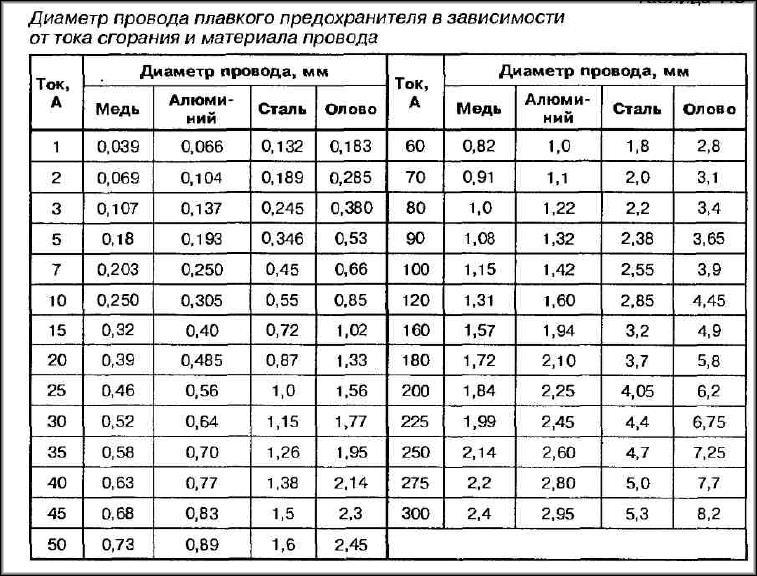

Исчисление диаметра проволоки (пластины вставки, проводника)

Расчет диаметра проводника ПП и его замена делается редко, но это возможно: когда нет нового элемента (вставки) на место перегоревшего старого и когда конструкция изделия позволяет вставить пластину или проволочину.

Сечение проводка «жучка» подбирается под номинал сгоревшей вставки. Для квартир стандартно монтируют ПП на 63 А, подойдет медь ∅ 0.9 мм.

Исчисление подробно:

1. Смотрят номинал ПП (корпус, документация).
2. Измеряют ∅ проводка (цифровым штангенциркулем).
3. Возводят результат в куб и из полученного извлекают кв. корень, умножают на 80.
4. Итог: получаем цифру равную номиналу ПП. Результат приблизительный, но максимально приближенный до точного.

Подобранную проволоку наматывают на контакты (выводы) сгоревшей вставки соединяя их, продолжая цепь. «Жучок» помещают в гнездо предохранителя, размещают между зажимами на торцах или вставляют как вилку.

Повторное плавление жилы означает неполадку в защищаемом объекте или сети (значение тока выше их возможностей). Есть риск: если подобрана проволока толще, то она не среагирует на поломку. То есть неисправность не диагностируется, обслуживаемый объект будет продолжать работу с перегрузками, что приведет к выходу его из строя, это также чревато возгоранием, ударами тока.

Разновидности

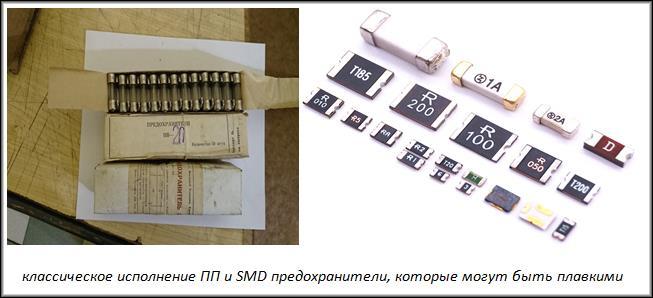

Для начала разберёмся в существующих типах автомобильных предохранителей. Их можно классифицировать в зависимости от используемых материалов и самой конструкции. Поскольку теперь каждый знает, что чего в автомобиле нужны эти самые предохранители, стоит изучить их разновидности. Теперь к вопросу о том, какие бывают предохранители, использующиеся в авто. Начнём с материалов изготовления. Тут ключевую роль играет то, из чего сделана именно легкоплавкая составляющая. Потому элементы делят на:

• алюминиевые;
• оловянные;
• свинцовые;
• сплавные (сочетание из свинца и олова).

Важнейшей характеристикой изделия является скорость или время срабатывания. То есть промежуток времени, за который плавкий элемент успевает расплавиться и разъединить цепь. Чем быстрее вставка сможет расплавиться, тем меньше вероятность, что пострадает защищаемое оборудование. Чтобы добиться желаемого результата, эти вставки изготавливаются из специальных сплавов и металлов, которые характеризуются низкой температурой плавления. Они способны быстро переходить из твёрдого в жидкое состояние. Для увеличения скорости срабатывания, в конструкциях некоторых предохранителей дополнительно предусматривается наличие системы подпружинивания. Конструктивно предохранители, используемые для авто, можно разделить на пальчиковые и флажковые.

Пальчиковые изделия получили широкое распространение на классических моделях автомобилей отечественного автопроизводителя в лице АвтоВАЗ. Это стержни, на которые надевается специальная плавкая перемычка. При этом пальчиковые защитные конструкции для авто делятся на пластиковые и керамические предохранители. Учитывая некоторые особенности предохранительных блоков, которыми оснащаются автомобили Жигули, наиболее предпочтительным вариантом считается именно керамический элемент. Он обладает большей устойчивостью по отношению к высокой температуре, считаются надёжнее и не способствуют ложному срабатыванию, если предохранитель начинает греться.

Но на современных автомобилях от пальчиковых конструкций отказались. Теперь основную массу предохранителей представляют флажковые защитные элементы. Они превосходят пальчиковые аналоги по удобству применения, а также опережают в плане надёжности. Флажковые также часто называют ножевыми, поскольку их конструкция предусматривает наличие пары ножек, необходимых для контакта при установке в своё гнездо внутри предохранительного блока. Наименование флажковых предохранителей можно объяснить прямоугольной или квадратной верхней частью, где и располагается непосредственно сам легкоплавкий элемент или перемычка. Головки на флажках делают разного цвета, который напрямую зависит от номинала. Визуально действительно напоминает флаг, откуда и пошло соответствующее название. Флажковые элементы в предохранительном блоке ценятся за хороший и крепкий контакт в посадочном гнезде. Но для извлечения устройства требуется использовать специальное приспособление.

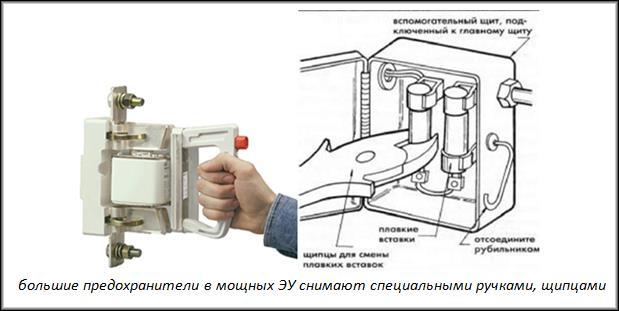

Автопроизводители предусматривают этот момент, и размещают щипцы из пластика на крышке предохранительного блока с его внутренней стороны. При необходимости такой инструмент легко найти в любом магазине автомобильных товаров. Если действуете в экстремальных условиях, либо просто некогда искать и покупать щипцы, можно ухватиться на флажок с помощью плоскогубцев

Но здесь крайне важно быть аккуратным, чтобы случайно не спровоцировать замыкание выводов. Лучше всё же взять специализированное приспособление

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

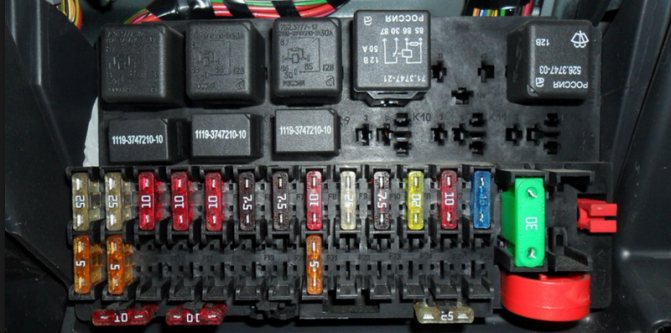

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Что делать, если предохранители в машине горят слишком часто

Скачок напряжения в электросети автомобиля может разом загубить дорогостоящий узел. Одна фара современного авто может стоить 300 000 рублей, а уж о блоках адаптивного круиз-контроля и говорить нечего. Чтобы этого избежать, в каждой машине есть блок предохранителей, задача которого разомкнуть цепь в случае перепада напряжения и принять весь удар на себя.

Если поход к блоку предохранителей случается раз в год и реже, то ничего критичного в такой ситуации нет. Целая пачка «флажков» стоит пару сотен рублей и хватит ее на весь срок пребывания авто в семейном гараже. Но что, если замена требуется чаще? Необходимо найти и решить проблему скачков напряжения.

Грязь и время

Открыв крышку в очередной раз, вы обнаружите там немало грязи, которая, оседая на контактах, создает идеальные условия для перебоев электроснабжения. Окисленные клеммы подскажут о регулярном посещении этих мест водой и дорожным реагентом.

Удивлен таким раскладом будет только начинающий водитель: более опытные товарищи прекрасно помнят блок предохранителей в «Москвиче-2141», «чудесно» расположенный прямо в водостоке лобового стекла. Не помогал даже герметик, а саму «схему» приходилось менять регулярно, запасаясь на «черный день» парой-тройкой запасных.

Просто клининг

В современных автомобилях этот элемент конструкции выполнен куда более качественно и расположен в более защищенном от воды отсеке. Но со временем тоже начинает хандрить: плохо закрытый или поврежденный во время ДТП корпус пропускает грязь, «укутывая» микросхему толстым слоем отложений. Проблему можно решить с помощью пылесоса и тщательной обработки контактов спиртом.
