Как выбрать пуско-зарядное устройство для аккумулятора автомобиля?

Новинки зарядных устройств для автомобильных аккумуляторов

Каждый год появляются новые ЗУ. Основной список новинок:

1. CTEK MXS 7.0
2. CTEK MXS 5.0 POLAR
3. Bosch C7
4. CTEK MXS 5.0
5. Noco Genius G7200EU
6. CTEK CT START STOP
7. CTEK MXS 5.0 TEST & CHARGE
8. CTEK MXS 3.8
9. Bosch C3
10. Noco Genius G3500EU

Какое зарядное устройство для автомобильного аккумулятора лучше

Выбрать лучшее сложно. Все ЗУ отлично работают. Краткий обзор популярных моделей представлен ниже.

Оборонприбор ЗУ-75А

Данный тип зарядного устройства выполнен достаточно просто. Ничего мудреного в нем нет. Просто стоит трансформатор с переключением выводов повторной или вторичной обмотки. На корпусе за переключение отвечает тумблер 4А/6А. Помимо трансформатора в нем стоит диодный мост и измерительный прибор амперметр.

Этот прибор неприхотлив. Его можно оставлять в холодном, сыром гараже. Вряд ли он сломается.

По утверждениям производителя такой источник питания призван работать с девяносто амперными аккумуляторами. Но на практике это 65 ампер максимум!

Не стоит использовать зарядник для зарядки гелевых и AGM аккумуляторов. Это связано с тем, что в конце зарядки уровень напряжения на клеймах может быть около 15 вольт. Подобное напряжение чревато повреждениями для этих АКБ.

FUBAG MICRO 80/12

Среди многих других, подобный зарядник выделяется своей миниатюрностью. Он способен заряжать разные АКБ. Имеет много вариантов зарядки. Встроен режим сульфатирования. Благодаря нему можно зарядить полностью нулевой источник питания!

Кулон 715А

Особенность устройства заключается в наличии «блока питания». Когда автоматически ток не снижается на выходах, отключаясь при окончании процесса зарядки, а поддерживает определенный уровень напряжения на контактах.

Подобному режиму водители находят уйму применений. К примеру, можно запитать переноску на 12 вольт или оживить уже казалось негодные аккумуляторы.

Используя автоматическую зарядку, водителю нужно просто установить по амперметру самый большой ток заряда, определяемый из емкости аккумулятора.

Elitech УПЗ 30/120

Устройство работает с АКБ на 12-24 вольт. Прибор имеет два варианта зарядки:

1) Нормальный – позволяет работать с необслуживаемым аккумулятором;

 2) Быстрый  – дает возможность подзарядить свинцово-кислотные АКБ, потому что в нем имеется большой ток;

Наличие специального тумблера пускового режима вырубает автоматическую защиту. Это дает устройству отдавать в нагрузку целых 120 А. Для компактной модели зарядника это нормально.

FUBAG COLD START 300/12

Подобный зарядник весит всего 1,5 кг! Отдает ток до 50 А. Позволяет делать запуск в момент когда стартеру нужно мало тока.

Для выбора режима зарядки нужно нажать кнопку “mode”. После этого зарядник сам задаст нужные параметры. При желании напряжение и ток можно отобразить на основном дисплее. При неисправности появится сигнал об ошибке.

Лучшие производители зарядных устройств для автомобильного аккумулятора

Ниже представлены марки зарядных устройств для АКБ.

Марки зарядных устройств:

1. Airline
2. Aiken
3. Hyundai
4. Катунь
5. Кулон
6. Кедр
7. Юлмарт
8. Сонар
9. АШАН
10. Зубр
11. Беркут
12. Ресанта
13. Стек
14. Электроника
15. Ермак
16. Imax
17. Arduino
18. Патриот
19. Мерседес
20. Полюс
21. Telwin
22. Калибр
23. Сорокин

Подбор по техническим показателям

Придя в магазин за пуско-зарядным устройством нужно учитывать некоторые факторы.

Для начала, с каким аккумулятором данному устройству придется работать. Видов аккумуляторов несколько и у каждого вида свои особенности зарядки.

Поэтому перед походом в магазин стоит уточнить, какой аккумулятор установлен на авто. Если это кислотный аккумулятор, то и ЗПУ должно быть рассчитано на работу именно с этим типом аккумуляторов.

Далее, что следует учитывать, это, каким выходным напряжением должно обладать устройство.

Если только с легковыми авто, то вполне достаточно и 12 В. Но здесь есть один интересный факт, эти устройства могут оставаться работоспособными очень длительное время. И вполне возможно, что авто со временем поменяется и потребуется уже устройство с напряжением на выходе 24 В.

Поэтому лучшим вариантом будет приобретение данного устройства, которое может работать в диапазоне 6-24 В, это лишним не будет.

Следующим фактором, влияющим на выбор ПЗУ, является сила тока, которую должно выдавать устройство для запуска авто.

Для определения данного параметра стоит посмотреть технические характеристики автомобиля, в частности сила тока, требуемая для запуска автомобиля.

Если такой возможности нет, примерное значение данного параметра можно посмотреть на аккумуляторе, установленном на авто.

К примеру, если на аккумуляторе обозначено, что его емкость составляет 65 Ач, то ЗПУ стоит выбирать с таким значением тока на выходе. Но опять же стоит брать в расчет то, что авто может поменяться и данное значение на авто будет выше и ЗПУ со значение 65 Ач уже не сможет завести авто.

Поэтому советуется при выборе пуско зарядного устройства нужно учитывать и этот фактор, поскольку приобретенное устройство, которое будет работать на предельном значении, быстрее выйдет из строя из-за работы на предельных значениях. Поэтому сила тока приобретаемого устройства при запуске должна быть выше, чем требуется.

Кроме силы тока для запуска, стоит брать в расчет и силу тока устройства, которое нужно для зарядки аккумулятора.

Если сила тока на выходе в режиме зарядки будет меньше, чем требуется для аккумулятора, то это приведет к быстрому осыпанию батареи из-за систематической недозарядки.

Подобрать ЗПУ по силе тока на зарядку не так уж и сложно. Дело в том, что оптимальное значение силы тока для зарядки аккумулятора – это 10% от номинальной мощности аккумулятора. То есть, если емкость аккумулятора составляет 65 Ач, то сила тока, которая должна быть на выходе, должна составлять 6,5 А. И опять же стоит учитывать, что устройство не должно работать на предельных значениях, у него должен быть запас.

Также стоит обратить внимание на новое ПЗУ AvtoGSM Energy D09, которое подойдет на все случаи жизни

Подбор по назначению

Первое что стоит учесть, так это место расположение автомобиля на время, когда он не эксплуатируется. Тем, у кого имеется гараж с проведенным в него электричеством, подойдет стационарное устройство. Современные ЗПУ имеют компактные размеры, много места в гараже они не займут и в случае надобности они всегда под рукой.

Если же авто остается на ночь где-нибудь на стоянке, то лучше приобрести автономное ЗПУ.

Эти устройства оснащаются встроенным аккумулятором, что позволяет производить зарядку или запуск двигателя без подключения его к сети. Но за таким устройством нужен особый уход из-за того же встроенного аккумулятора.

Далее стоит определиться, какой вид пуско зарядного устройства подойдет лучше всего.

Если устройство будет использоваться только с легковыми авто, то вполне подойдет бытовое ПЗУ.

Владельцам коммерческих авто стоит уже обращать внимание на профессиональные устройства. Владельцам же автомобилей, которые любят работать в гараже, притом с использованием сварочного аппарата, стоит обратить внимание на устройства комбинированного типа

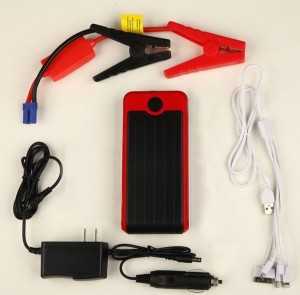

Для чего нужны портативные зарядные устройства?

Стартерные аккумуляторы есть на всех транспортных средствах с двигателями внутреннего сгорания. Без АКБ эти агрегаты просто не запустить. Аккумуляторная батарея отдаёт заряд при пуске двигателя, а затем в процессе поездки восстанавливает его от генератора. Но периодически возникают ситуации, когда во время стоянки аккумулятор теряет свой заряд и не может завести мотор.

Большинство таких устройств имеют в наличии «крокодилы» для подключения к автомобильной сети. Некоторые можно подключать через прикуриватель.

Кроме того, с их помощью можно заряжать ноутбуки, смартфоны и другие гаджеты в пути. После того как вы запустили двигатель авто с помощью такого малогабаритного зарядного устройства для автомобильных аккумуляторов, можно подключить его к прикуривателю через переходник и подзарядить в пути.


Какие еще бывают виды аккумуляторных зарядных устройств

По принципу действия все ЗУ (зарядные устройства) делятся на трансформаторные и импульсные.

Трансформаторные ЗУ используют для выпрямления тока и понижения частоты трансформаторный блок. Это наиболее древний класс зарядников, который отличается повышенной мощностью и надежностью. ЗУ, используемые для промышленной зарядки АКБ (например, в точка, осуществляющих такую услугу), часто именно трансформаторного типа.

По сути своей такое ЗУ — это обыкновенный блок питания на понижающем трансформаторе с выходным напряжением 6, 12 или 24 В. Можно устанавливать различные значения выходного тока.

Его плюсы — простота, ремонтопригодность, надежность, возможность ручной регулировки тока и напряжения. Также это устройство не выдает радиопомех.

Минусы — сложность автоматизации (по техническим причинам полностью автоматическим такое ЗУ не бывает), большие габариты и масса. Процесс зарядки АКБ нуждается в контроле со стороны владельца, т. к. автоотключение ЗУ либо отсутствует, либо недостаточно надежно.

Отметим, что современные трансформаторные ЗУ снабжены всеми необходимыми системами защиты — от перегрева, от переполюсовки клемм и т. п.

Импульсные ЗУ, по сути, представляют собой такие же блоки питания, но управляемые сложными электронными схемами. По принципу действия они схожи со сварочными аппаратами инверторного типа.

Это устройство понижает напряжение с помощью импульсного трансформатора, который значительно компактнее и меньше по массе, чем обычный.

Импульсный трансформатор конструктивно сильно отличается от обыкновенного и имеет совершенно другие рабочие характеристики, в частности ВАХ (вольт-амперную характеристику).

Кроме трансформатора, в составе импульсного ЗУ присутствуют:

•  выпрямитель;
•  стабилизатор тока;
•  контрольно-управляющая плата;
•  средства индикации.

Обратите внимание: импульсные ЗУ — полностью цифровые устройства, и индикация у них цифровая, тогда как на трансформаторных чаще всего — аналоговая (дисплеи со стрелками). Импульсники — более современные устройства, чем ЗУ трансформаторного типа

Они бывают как предпусковыми, так и пусковыми. Можно найти аппарат с любым типом зарядки — постоянным током, напряжением либо комбинацией этих методов

Импульсники — более современные устройства, чем ЗУ трансформаторного типа. Они бывают как предпусковыми, так и пусковыми. Можно найти аппарат с любым типом зарядки — постоянным током, напряжением либо комбинацией этих методов.

Их преимущества:

•  высокая степень автоматизации;
•  высокий КПД — до 98%;
•  универсальность;
•  низкая стоимость (массовое производство сильно снижает цену электронных компонентов);
•  широкий выбор;
•  полный комплект элементов защиты от всех возможных проблем — перегрева, переполюсовки, «от дурака» и т. п.;
•  небольшая масса и габариты.

Но у них есть и недостатки. Главными минусами импульсников считаются:

•  сложность ремонта;
•  создание радиопомех при работе (для большинства автолюбителей — некритично).

В принципе, больше недостатков у импульсников нет.

Лучшие зарядные устройства

В этом разделе сможете изучить лучшие зарядные устройства для автомобильного аккумулятора. Модели простые и по доступным расценкам.

Зарядное устройство Вымпел 55 2012

Это оборудование для подзарядки аккумуляторов с напряжением в 6 и 12 В. По габаритам ЗУ компактное. Прост в использовании.Нет сложного технического обслуживания.

Агрегат оборудован специальным ЖК экраном с подсветкой для управления нужными опциями. Есть возможность задавать период активации и деактивации устройства по таймеру.

Зарядка имеет крепкий корпус, который надежно защищает внутренние элементы от повреждения.

Плюсы устройства:

1. Пара настраиваемых режимов – импульсный и постоянный.
2. Контроль уровня заряда аккумулятора.
3. Запоминание алгоритмов подпитывания.
4. Разброс настройки выходного тока от 0.5 до 15 А.
5. Можно использовать как блок питания.
6. Применяется для облегчения активации мотора.
7. Предусмотрен кармана для кабелей.
8. Можно «оживлять» полностью разряженный аккумулятор.

Минусы устройства:

1. Не лучшее качество проводов.
2. Отсутствие крышки кармана для хранения проводов.
3. Ремонт только у производителя в Санкт-Петербурге.
4. Отсутствие подробной инструкции.

Зарядное инверторное устройство Калибр ЗУИ-4 00000062546

Агрегат применяется для подзарядки свинцово-кислотных и гелиевых АКБ с напряжением 6 и 12 В. Такие аккумуляторы обычно устанавливаются на транспортных средствах с дизельным и бензиновым ДВС.

Оборудование оснащено микропроцессором, который обеспечивает автономную работу. Среди функций есть считывание остаточного напряжения и определение используемого аккумулятора.

Наличие одной клавиши позволяет выбирать режимы и управлять агрегатом в целом. На цифровом экране высвечиваются сведения об уровне заряда.

Для восполнения заряда АКБ на 12 В есть 3 режима:

1. Медленный с напряжением 14.4 В.
2. Быстрый с напряжением 14.4 В.
3. Зимний режим с напряжением 14.7 В.

Для аккумуляторов на 6 В максимальное напряжение равно 7.3 В.

Плюсы устройства:

1. Степень защиты – IP65.
2. Режим подзарядки «Зимний».
3. Можно использовать для бензиновых и дизельных ДВС.
4. Инверторное преобразование напряжения и тока.

Минусы устройства:

1. Нет автоматического выключение после полной зарядки.
2. Низкое качество «крокодилов».
3. Не указывается ток заряда.

Зарядное устройство DAEWOO DW 500

Сильная сторона ЗУ в том, что оно может исправно функционировать в температурном диапазоне от -20 °C до +50 °C. Есть 5 уровней восполнения заряда. Следить за всем процессом можно на LED экране. Прежде чем заряжать АКБ выполняется тестирование.

Плюсы устройства:

1. Восполнение заряда в широком диапазоне температур.
2. 5 уровней зарядки.
3. Степень защиты – IP65.
4. Большой срок службы, как утверждают производители.

Минусы устройства:

1. Мало информации в инструкции, которая поможет разобраться в функционале ЗУ
2. Не может оживить «мертвую» батарею
3. Индикатор заряда отображается только при 100% заряде.

Для подзарядки свинцово-кислотных аккумуляторов на 6 и 12 В применяется электронное ЗУ. Агрегат имеет индикатор, который позволяет отслеживать уровень заряда.

Устройство оборудовано усиленными изолированными зажимами для подсоединения к АКБ.

Плюсы устройства:

1. Легкое и понятное управление.
2. Индикатор уровня зарядки.
3. ЖК-экран с подсветкой.
4. Присутствует режим подзарядки «Зимний».

Минусы устройства:

1. Уровень электролита не поднимается до 1.27 – 1.29, несмотря на наличие режима «Зимний».

Импульсное зарядное устройство PATRIOT BCI-10M 650303415

Агрегат импульсного типа. Модель легка в управлении. Среди главных преимуществ – возможность восстановления батареи, контроль напряжения. Для предотвращения перегрева внутренних элементов ЗУ оборудовано вентилятором.Удобство в переноске создается за счет небольшой массы и эргономичной рукояти.

На панели управления находится визуальный амперметр, который позволяет контролировать силу тока.

Плюсы устройства:

1. Возможность контроля силы тока.
2. Можно следить за напряжением.
3. Электронное управление возможно прямо с транспортного средства.
4. Может поддерживать состояние аккумулятора при долгом хранении.
5. Легкость в эксплуатации.

Минусы устройства:

1. Вентилятор работает громко.
2. Доверять полностью показателям амперметра не следует, много расхождений.
3. При зарядке АКБ на 55 Ач и силе тока в 5 А слышится страшный треск.

Разновидности пуско-зарядных устройств, их особенности

Пуско-зарядное устройство – оборудование, совмещающее в себе две функции. То есть его можно использовать как обычный прибор для подзарядки. Но при надобности он переводится в режим, когда ПЗУ будет выдавать токи большой силы, так называемые – пусковые. Остается только подключить прибор к бортовой сети и завести мотор. Но при этом должны соблюдаться определенные правила использования, чтобы при попытке запустить силовую установку не причинить вред электрооборудованию.

Вариаций ПЗУ  очень много, и основное различие у них сводится к особенностям конструкции. Сейчас выпускаются пуско-зарядные устройства следующих типов:

• Импульсные
• Трансформаторные
• Конденсаторные

1. Импульсные

Импульсные аппараты отличаются тем, что при воздействии высокочастотных импульсов происходит понижение и преобразование напряжения. При этом такие приборы не способны выдать пусковые токи очень больших значений. Это сказывается на особенностях работы в пусковом режиме.

Чтобы обеспечить пусковой разряд, такое устройство работает в паре с аккумулятором. Чтобы было понятнее, рассмотрим на таком примере: батарея разряжена, но не полностью, и способна выдать пусковые токи в 100 А, а для нормальной работы стартера необходимо 150 А, то есть заряда батареи явно недостаточно. Но зато имеется импульсное ПЗУ, выдающее в режиме пуска 60 А. Подключаем устройство к АКБ в результате на выходе из этой спарки получаем 160 А, что более чем достаточно, чтобы завести мотор.

В итоге выходит, что импульсное устройство способно лишь дополнить аккумулятор. В случае очень глубокого разряда аккумулятора завести машину не получится, придется вначале немного зарядить батарею. Зато такие аппараты компактны, что делает их вполне неплохим вариантом для использования.

2. Трансформаторные

Трансформаторные – классический вариант. Преобразование электроэнергии производится понижающим трансформатором. Но в отличие от обычного зарядного устройства, в пуско-зарядных используется мощный трансформатор с усиленной обмоткой, что позволяет ему выдерживать значительные нагрузки, а количество витков позволяет регулировать выходные токи в значительном диапазоне, что и дает возможность на выходе получить пусковые токи.

Такое устройство запросто может завести мотор даже без АКБ, но делать так не стоит, батарея должна обязательно присутствовать и подключение к бортовой сети ПЗУ должно проводиться через нее. Все потому, что в момент запуска в сети от генератора образуются сильные скачки напряжения, и АКБ в этом случае выступает в роли демпфера, то есть принимает их все на себя. Если делать запуск без аккумулятора – высока вероятность повреждения ПЗУ этими скачками. Основным недостатком таких устройств является достаточно большие габариты и вес из-за усиленного трансформатора.

3. Конденсаторные

Конденсаторные пуско-зарядные устройства в своей конструкции используют конденсаторы. Вся работа такого устройства сводится к тому, что сначала заряжаются конденсаторы, а во время запуска они  отдают энергию. Причем заряд от этих элементов  достаточно мощный, чтобы завести мотор. Но такие приборы встречаются редко.

Параметры пуско-зарядных устройств

ПЗУ (бустеры) имеют следующие технические параметры:

• пусковой ток – должен быть выше, чем на АКБ батареи, чтобы не случилось перегрузки;
• напряжение;
• наличие защитных систем от коротких замыканий и при превышении максимальных значений зарядного тока.

По этим параметрам выбирается оптимальный ПЗУ, который будет выполнять поставленные задачи. Основные требования, которые предъявляются к приборам этого типа, – надежность, безопасность, технологичность и производительность. Бустеры для аккумулятора автомобиля позволяют реанимировать даже те АКБ, которые были разряжены полностью, возвращая полную работоспособность автомобилю.

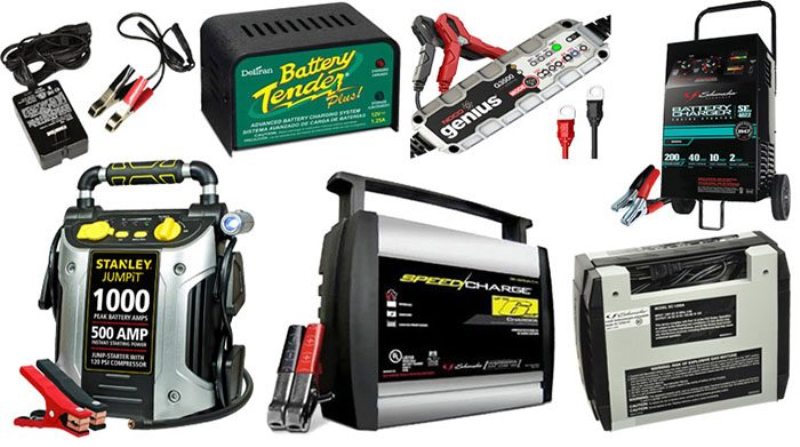

Виды зарядных устройств

Как мы уже выяснили, главная причина разрядки аккумулятора это низкая температура. Но это не все, например, не выключенные габаритные огни тоже «сажаю» батарею или будучи на природе слушали музыку, естественно, на заглушенном авто и подобное.

Любому элементу питания свойственна потеря электроэнергии даже в состоянии покоя. Это обусловлено химическими и физическими процессами. То есть даже при длительном простое автомобильный аккумулятор постепенно теряет заряд.

Естественно для его восполнения потребуется зарядное устройство. Но далеко не все автолюбители умеют правильно их подбирать.

Существует три основных типа автомобильных зарядных устройств:

• зарядно-предпусковой;
• пуско-зарядный;
• портативные зарядки.

В зависимости от условий, следует выбрать тот или иной тип. Ниже рассмотрим их подробнее, чтобы понять, какое устройство для каких случаев больше подходит, плюсы и минусы.

Зарядно-предпусковое устройство

Этот тип прекрасно подходит в случаях, когда нет возможности, в силу каких-либо причин, снять АКБ с машины. Такая ситуация встречается в современных автомобилях с огромным количеством электроники, которую не рекомендуется полностью обесточивать.

На зарядку потребуется достаточно много времени, так как процесс осуществляется при относительно малых токах. Но и аккумулятор нет необходимости снимать и нести в дом. Потребуется только подключить контакты зарядки к клеммам батареи, и включить устройство в сеть 220 В.

Пуско-зарядное устройство (ПЗУ)

Это тип относится к мощным зарядкам. С их помощью можно не только подзаряжать АКБ, но восстанавливать старые батареи. При использовании такого режима аккумулятор следует отсоединить и снять с машины, иначе существует риск сжечь чувствительную электронику автомобиля большими зарядными токами.

У пуско-зарядных устройств, судя из названия, есть еще одна функция, а именно запуск двигателя. С его помощью это можно сделать даже если АКБ полностью разряжена, а нужно срочно ехать. Чтобы произвести такой пуск, достаточно отсоединить контакты бортовой сети и подключить их к клеммам зарядного устройства. Провернуть стартер ключом зажигания, после чего можно отсоединять пусковое зарядное устройство и подключать аккумулятор обратно к авто. Система запитывается от генератора, а батарея во время движения подзарядится.

Портативное зарядное устройство

Имеет внутри встроенную мощную батарею при небольших габаритных размерах. Отлично подходит для автолюбителей не имеющих своего гаража и оставляющих авто на стоянке. Также незаменимо при частых и длительных поездках, если в дороге сядет АКБ, ее можно будет хоть немного подзарядить.

Положительные и отрицательные моменты по типам зарядок

Зарядно-предпусковые. К их плюсам относится:

• легкость и компактность;
• работа в автоматическом режиме;
• полная автономность.

Хотя последнее относится не ко всем моделям зарядок.

Главный минус таких устройств это то, что с их помощью не восстановить разряженный в нуль АКБ. Хотя попробовать можно, однако такой процесс займет очень много времени и может растянуться не на одни сутки. Все зависит от емкости самой батареи и зарядных токов устройства.

Используется на аккумуляторах разряженных на 50 – 60 % не более. То есть при замерах на напряжение он должен показывать значение 6 – 7 В, при полном его заряде 13В.

Зарядно-пусковые устройства. Плюсы:

• срочный пуск двигателя при полностью посаженую АКБ;
• восстановление севших до нуля аккумуляторов;
• возможность работы в нескольких режимах;
• автоматический и ручной режим.

Автовладельцы могут, в зависимости от условий, выбирать зарядку в автоматическом режиме или вручную подстроить под свои нужды.

Минусы таких устройств:

• большой вес и габариты;
• цена.

Сюда также можно отнести и сложность настроек. Необходимо иметь опыт обращения с ними, хотя это касается не всех моделей.

Виды пуско-зарядных устройств

Зарядка АКБ бывает двух способов – с помощью постоянного напряжения и при постоянном токе:

• первый вариант безопасен, однако не заряжает батарею полностью;
• второй способ обеспечивает полный заряд батареи, но существует определенный риск нагревания электролита вплоть до его закипания.

Чтобы получить безопасно и эффективное ЗУ, был придуман его новый комбинированный тип. Он заряжает АКБ постоянным током, но при достижении определенного заряда переходит на режим постоянного напряжения, препятствуя перегреву электролита.

На автомобильном рынке можно найти три вида бустеров:

• трансформаторные, принцип действия которых основан на производительном трансформаторе, однако, такие уже практически не используются;
• импульсные – компактные и удобные ЗУ, которые используют продвинутый портативный высокочастотный трансформатор;
• на солнечных батареях – такие приборы позволяют заряжать без непосредственного подключения к сети, а через энергию солнца.

Особенность пуско-зарядного устройства в том, что они заряжают АКБ, которые полностью разрядились и двигатель не запускается.

Дополнительные функции

Многие ЗУ имеют ряд дополнительных функций, призванных облегчить жизнь пользователя. Разберем главные из них.

Защита от переполюсовки

Переполюсовка — это неправильное подключение зарядного устройства к аккумулятору: минусовый контакт к плюсовой клемме и положительный, соответственно, к минусу. Это опасная ошибка, которая может привести к тому, что и само ЗУ, и аккумуляторная батарея выйдут из строя. Поэтому защита от переполюсовки необходима каждому современному заряднику.

Она бывает 3-х типов:

•  на тиристоре;
•  на реле;
•  на полевом транзисторе.

Тиристорная схема «забирает» для своей работы около 2 В от выходного напряжения, что заставляет изменять выходные параметры. В некоторых зарядниках, к примеру, для АКБ мотоцикла, которые должны выдавать всего 6-7 В, тиристорную схему применять нецелесообразно.

Реле не приводит к потерям по току и напряжения, но схема с реле всегда «вторичного» действия — чтобы реле сработало, импульс должен пройти. Поэтому оно не всегда успевает включиться и защитить зарядное устройство. Кроме того, реле не сработает, если батарея посажена «в ноль».

Поэтому наиболее оптимальный тип защиты — на транзисторе-полевике. Она лишена вышеперечисленных недостатков.

Если у вашего зарядного устройства нет защиты от переполюсовки — его можно изготовить своими руками при наличии определенных навыков радиомонтажника.

Защита от короткого замыкания

Защита от короткого замыкания необходима для того, чтобы ЗУ не вышло из строя при внезапной неисправности в сети — или от того, что на клеммы подключенного к нему аккумулятора случайно упал гаечный ключ и соединил их напрямую.

Обдумывая, какое зарядное устройство выбрать, нужно учесть, что оно обязательно должно иметь защиту от КЗ. К слову, это все импульсные устройства и многие из трансформаторных.

Защита реализована путем включения в электронную цепь зарядника автоматической схемы, которая мгновенно размыкает выходную цепь при коротком замыкании и обесточивает систему.

Варианты исполнения могут базироваться на электрореле и современных автоматических выключателях (действующих по тому же принципу, что и автоматы в домашнем электрощитке). Последние предпочтительней, т. к. реле имеет традиционную проблему с «запаздыванием».

Помимо вышеперечисленных, качественное зарядное устройство для аккумулятора должно иметь следующие уровни защиты:

1. От перегрузки при работе.

2. От перегрева.

3. От избыточного зарядного тока и напряжения.

4. От перезаряда.

Классификация по методу зарядки

Зарядное устройство заряжает АКБ, подключаясь как промежуточное звено к сети бытового электропитания.

Переменный ток в 220 В выпрямляется, его напряжение понижается, и некоторые другие характеристики так же модифицируются под «требования» автомобильного аккумулятора.

Но зарядные устройства для автомобильных аккумуляторных батарей в первую очередь различаются по способу зарядки.

Они классифицируются на аппараты:

• постоянного тока;
• постоянного напряжения;
• аппараты, в которых реализован комбинированный метод.

Это означает, что устройство заряжает АКБ (аккумуляторную батарею) либо постоянным током, либо постоянным напряжением, либо может использовать любой из этих методов.

Каждый метод имеет свои функциональные особенности, плюсы и минусы.

Зарядка постоянным током

Это наиболее быстрый режим заряжания автомобильного аккумулятора. Используется постоянный ток, который должен быть равен 10% от емкости аккумулятора в амперчасах.

Если он будет ниже — аккумулятор будет заряжаться слишком долго или не зарядится вообще, если выше — АКБ может выйти из строя.

Автоматические зарядники постоянного тока устанавливают зарядный ток в зависимости от емкости АКБ самостоятельно, но на дешевых моделях, как правило, нет верньеров, позволяющих контролировать и регулировать ток.

Поэтому, если есть возможность, стоит приобрести зарядное устройство не только с функцией автоматической зарядки по току, но и с ручным регулятором, чтобы иметь возможность выставить ток зарядки самостоятельно.

Кроме того, за процессом зарядки нужно следить, т. к., несмотря на функцию автоматического отключения, которой снабжены почти все современные зарядники, превышение времени заряжания может привести к тому, что батарея «вскипит».

Зарядка постоянным током не очень хорошо сказывается на аккумуляторе, поэтому прибегать к этому методу часто не рекомендуется.

Важно: выбирая устройство зарядки при помощи постоянного тока, стоит присмотреться к тем, у которых есть режим десульфатации. Этот режим позволяет полностью восстанавливать емкость аккумулятора, долгое время (год и больше) стоявшего без дела

Зарядка постоянным напряжением

Метод постоянного напряжения — наиболее длительный, но и наиболее оптимальный для банок аккумулятора способ зарядить их. Здесь используется режим, в котором напряжение постоянно, но вот ток зарядки падает пропорционально оставшейся емкости аккумулятора.

Что это значит на практике? Допустим, полная емкость аккумулятора — 100% заряда. Зарядка идет постоянным напряжением 12-13 В.

При этом ток зарядки уменьшается по мере «наполнения» АКБ. Когда он заряжен на 99%, то ток уменьшается до 1% от исходного значения. Когда уровень заряда достигает 100%, ток падает до нуля.

Такой способ позволяет продлить срок службы АКБ, но сеанс «заправки» на несколько часов дольше, чем при методе заряжания постоянным током.

Поэтому такое устройство хуже подходит для экстренных ситуаций.

Комбинированный метод

Комбинированный метод предусматривает в работе «смену режимов». То есть зарядка идет вначале постоянным током, а потом, когда банки АКБ заряжены уже на 50-60%, аппарат автоматически переключает режим на зарядку постоянным напряжением.

Комбинированный способ дает возможность восстанавливать работоспособность аккумулятора быстро, но в ьто же время в щадящем режиме, что позволяет сохранить его ресурс работы.

Такой способ позволяет продлить срок службы старых аккумуляторов и не загубить раньше времени новые.

Все «комбинированные» зарядные устройства относятся к импульсному типу (что это такое — читайте ниже) и снабжены микропроцессорным блоком управления.
