Замена радиатора печки на ваз 2107. как и что делать нужно делать

Устройство и принцип работы системы отопления ВАЗ 2107

Печка ВАЗ 2107 создаёт и поддерживает в салоне комфортную температуру воздуха и препятствует запотеванию стёкол в холодную и влажную погоду. Она состоит из:

Наружный воздух через отверстие в капоте попадает в кожух воздухоприёмной камеры, расположенной в моторном отсеке под лобовым стеклом. Затем он направляется к отопителю, где конденсируется большая часть содержащейся в нём влаги. Однако до полного прогрева радиатора в салон будет поступать слегка влажный воздух.

Радиатор печки нагревается охлаждающей жидкостью (ОЖ), поступающей из системы охлаждения. Температура регулируется специальным краном, частично перекрывающим направляющийся в систему отопления поток горячей ОЖ. Чем больше нагретой жидкости поступит в радиатор печки, тем теплее будет в автомобиле. Положение крана меняется регулятором из салона посредством гибкой тяги.

Замена крана отопителя

Нередко причиной плохой работы печки является кран отопителя. Если пришла пора его заменить, то нужно приобрести новый кран.
Рекомендуется покупать керамический вариант, который намного качественнее и не подвержен коррозии. Обычной причиной для замены старого крана, как и в случае с радиатором, является течь.
Она оставляет на коврике лужи тосола, а печка уже не обогревает. Нужно вооружиться необходимым инструментом и провести замену своими руками.Итак, приступаем:

• разжимаем хомуты на шлангах печки (как рекомендует инструкция);
• извлекаем шланги с патрубков.

• откручиваем два самореза ключом на 7;
• извлекаем уплотнитель с резинок;
• вынимаем корпус бардачка салона;

• находим кронштейн воздухоотвода;
• откручиваем гайку ключом на 10;
• снимаем защелки на корпусе отопителя;
• извлекаем правый воздухоотвод;
• берем ключ на 7 и откручиваем болты скоб крепления троса;
• убираем трос;
• откручиваем гайки, фиксирующие кран к отопителю ключом на 10.

Сам кран отопителя фиксируется на двух болтах, вкрученных в гайки закладного типа
. Нижняя гайка в процессе демонтажа часто выпадает и следует отстегнуть две пружинные защелки, которые фиксируют корпус вентилятора со стороны крана.
Чтобы не было проблем, оттягиваем корпус вниз, ставим гайку на место и болт наживляем на место. Вышеописанная инструкция поможет не только самостоятельно провести ремонт и замену радиатора печки.
Из-за того, что услуги данного типа в автосервисе сегодня очень дороги, можно неплохо сэкономить. Так, цена на новый радиатор или кран отопителя, который предоставляют автосервисы в несколько раз дороже магазинных.

«Классика» Волжского автозавода оснащена простой и достаточно надёжной системой отопления, обеспечивающей вполне комфортные условия вождения в холодное время года. Отопитель салона ВАЗ-2107 представляет собой печку, которая прогревает поступающий снаружи воздух с помощью радиатора, заполненного хладагентом. Отсутствие электроники в конструкции отопителя «семёрки» позволяет автовладельцам выполнять большинство операций по ремонту и замене различных элементов печки самостоятельно, не испытывая при этом особых затруднений. Ключевой компонент отопителя — радиатор — требует особого внимания, т. к. именно он обеспечивает благоприятную температуру в салоне. Длительная безаварийная работа радиатора может быть обеспечена правильной его эксплуатацией и своевременным техобслуживанием.

Устройство и принцип работы системы отопления ВАЗ 2107

Схема системы охлаждения

Замена радиатора отопителя на ваз 2107 и другие устранения системы охлаждения автомобиля проводятся самостоятельно с помощью следования инструкциям, представленным в данной статье.В принципе, печка на Ваз 2107 по праву называется классикой. Она неплоха собой, греет хорошо, но есть один нюанс, который нужно знать каждому автолюбителю.

Поможет все изменить вентилятор. И для начала нужно просто-напросто снять дефлектор с патрубка.Ничего сложного в этом нет, так как вытаскивается данная деталь легко, путем поддевания с обратной стороны. Корпус этого самого дефлектора находится на торпеде, фиксируясь на усиках с верхней стороны.И вынуть его можно,смело просовывая руку.

Извлечение дефлектора

Далее нужно подобрать компьютерный вентилятор 50-мм-ый. Он по размерам немного больше, чем обычный вентилятор, но ничего страшного в этом нет. Ведь под посадочную площадку патрубка подходит он великолепно.Итак:

• делаем карандашом небольшие пометки размеров вентилятора на корпусе дефлектора;
• берем канцелярский нож или ножовку и делаем разрезы прямо в пластике.

• вставляем вентилятор в проем (следим за тем, чтобы он вошел плотно, и не было шалтай-болтай);
• ставим на место внутреннюю часть дефлектора с лопастями (на поворотах данные лопасти могут помешать нормальной работе);
• вооружаемся необходимым инструментом и разбираем лопасти;
• отрезаем все лишнее, как от держателей, так и от лопастей (здесь нужно быть очень аккуратным, так как сам материал лопастей очень хрупкий);
• собирается все в обратной последовательности;
• устанавливается вентилятор;
• проверяем, не движутся ли лопасти и крепко ли они сидят.

Теперь беремся за самое интересное. Вентилятор, который поставили вместо обычного, а это может быть устройство охлаждения жесткого диска от кулера с компьютера Pentium3, будет вытягивать воздух не из печки.А для нормальной работы нужно, чтобы вентилятор делал именно так. Что делать?Оказывается, все просто.

• вентилятор вставляем в площадку патрубка;
• направляем дефлектор в то отверстие, которое вырезали;
• подключаем кулер к проводке печки;
• кнопку для подключения цепляем на один провод с вентилятором.

Печка ВАЗ 2107 создаёт и поддерживает в салоне комфортную температуру воздуха и препятствует запотеванию стёкол в холодную и влажную погоду. Она состоит из:

• отопителя;
• вентилятора;
• блока управления.

Наружный воздух через отверстие в капоте попадает в кожух воздухоприёмной камеры, расположенной в моторном отсеке под лобовым стеклом. Затем он направляется к отопителю, где конденсируется большая часть содержащейся в нём влаги. Однако до полного прогрева радиатора в салон будет поступать слегка влажный воздух.

Радиатор печки нагревается охлаждающей жидкостью (ОЖ), поступающей из системы охлаждения. Температура регулируется специальным краном, частично перекрывающим направляющийся в систему отопления поток горячей ОЖ. Чем больше нагретой жидкости поступит в радиатор печки, тем теплее будет в автомобиле. Положение крана меняется регулятором из салона посредством гибкой тяги.

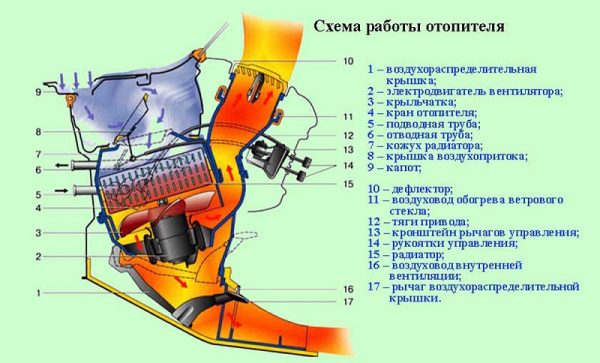

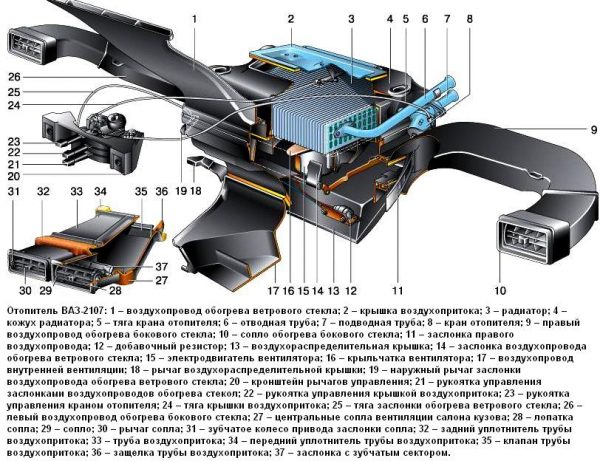

Система отопления ВАЗ 2107 устроена довольно просто (оранжевым цветом обозначены потоки тёплого воздуха, синим — холодноого)

Через систему воздуховодов подогретый воздух направляется в разные части салона, а также на лобовое и боковые стёкла, предотвращая их запотевание в холодную и влажную погоду.

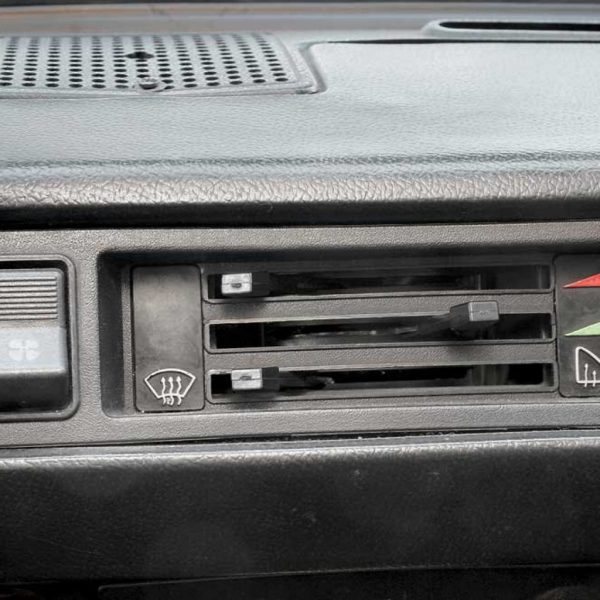

Управление работой печки осуществляется с помощью нескольких рукояток на панели приборов. Верхняя рукоятка регулирует положение крана отопителя (крайнее левое положение — кран полностью закрыт, крайнее правое — полностью открыт). С помощью средней рукоятки меняется положение крышки воздухопритока. Поворачивая её вправо и влево, интенсивность подачи тёплого воздуха, соответственно увеличивается и уменьшается.

Через систему воздуховодов подогретый воздух направляется в разные части салона, а также на лобовое и боковые стёкла

Как снять заднюю печку на Volkswagen Sharan

На многих авто для доступа к переднему отопителю приходится разбирать почти всю переднюю панель – процедура эта нелегка и муторная. В нашем случае печка установлена сзади, поэтому разборка торпеды не требуется. И всё же поработать придётся, придерживаясь следующей последовательности действий:

при отрытой левой пассажирской двери удаляем резиновый уплотнитель и снимаем удерживаемую двумя винтами накладку порога;
демонтируем нижнее крепление пассажирского ремня безопасности, предварительно сняв защитный колпачок;
ту же операцию проделываем с верхним креплением ремня безопасности;
откручиваем винт крепления пластиковой накладки боковой стойки, тянем её на себя и откладываем в сторону;
в нижней части облицовки видим пластмассовый пистон, осторожно, чтобы не сломать, вынимаем его;
открываем дверь багажника, убираем резиновый уплотнитель;
демонтируем левую направляющую ремня безопасности, предварительно сняв пластиковую накладку;
поступаем аналогичным образом с другой направляющей, открутив верхнее крепление;
открылся доступ к винту обшивки, откручиваем его, снимаем крышку;
отсоединяем разъёмы проводов;
демонтируем декоративную накладку кромки багажного отделения, просто потянув её в вертикальном направлении;
находим внизу пистон, освобождаем его, потянув на себя;
поднимаем лёгким рывком вверх облицовку и получаем неограниченный доступ к заднему отопителю.

Дальнейшие действия зависят от того, что вы планируете делать. Например, можно выполнить промывку радиатора, отсоединив два шланга и заменив их своими, идущими к ёмкости с очистительной жидкостью и помпе (насосу, компрессору). Если в результате промывки выясняется, что имеются течи или избавиться от загрязнений не удалось, остаётся один выход – замена задней печки Volkswagen Sharan на новую.

Если дополнительный отопитель для вас обуза и вы в будущем не планируете производить ремонтные работы, связанные с восстановлением его работоспособности, советуем изучить способы, как заглушить заднюю печку на Sharan. Самый простой из них – просто пережать шланг подачи антифриза, идущий к радиатору. Второй, более трудоёмкий способ – установить вместо тройников-разветвителей прямые трубки. Оба метода являются безопасными, оба не повлияют на работу остальной части системы охлаждения и отопления автомобиля.

Назначение и принцип работы радиатора отопителя ВАЗ-2107

Источником тепла в системе отопления автомобиля ВАЗ-2107 служит жидкость, которой заполнена система охлаждения. Конструкция системы охлаждения выполнена таким образом, что радиатор печки является частью её общего контура. Принцип работы радиатора состоит в том, что воздушные потоки, проникая в автомобиль через воздухозаборник на капоте, поступают в отопительный отсек, где нагреваются радиатором печки и движутся далее по воздухопроводам в салон.

Радиатор отопителя ВАЗ-2107 является ключевым элементом системы отопления автомобиля

Степень подогрева воздуха, направляемого в салон автомобиля, зависит от температуры охлаждающей жидкости и положения заслонки крана печки. Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления: крайнее левое положение ползунка означает, что кран закрыт и печка не работает, крайнее правое — кран открыт полностью.

Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления

Первоначально радиаторы отопителя ВАЗ-2107 (и других «классических» моделей) изготавливались исключительно из меди. В настоящее время многие автовладельцы в целях экономии средств устанавливают алюминиевые радиаторы печки, которые, хотя и стоят дешевле медных, имеют худшие показатели теплоотдачи. Алюминиевый радиатор не всегда справляется с большим потоком морозного воздуха, попадающего в воздухозаборник при движении по трассе, и салон в этом случае прогревается недостаточно.

Радиатор отопителя может быть двух или трёхрядным. Теплообменник имеет горизонтальное положение и размещается в специальном пластмассовом корпусе. Крепится к корпусу радиатор двумя саморезами, кран вмонтирован в подводящий патрубок. Конструкционно радиатор состоит из:

• системы трубок, расположенных в сотах-рёбрах, улучшающих теплоотдачу;
• бачков входа и возврата;
• подводящего и отводящего патрубков.

Видео: рекомендации по выбору радиатора печки ВАЗ-2107

Сечение трубок может быть круглым или квадратным. Круглые трубки легче изготовить, но теплоотдача таких изделий ниже, чем у квадратных, поэтому внутри круглых трубок размещают так называемые турбулизаторы — спиралевидные пластиковые полоски, способствующие увеличению показателей теплоотдачи за счёт завихрения и перемешивания хладагента. В плоских трубках турбулентность создаётся за счёт их формы, поэтому дополнительные элементы здесь не требуются.

Размеры трёхрядного медного радиатора ШААЗ составляют:

• длина — 254 мм;
• ширина — 67 мм;
• высота — 184 мм.

Вес изделия — 2,2 кг.

Двухрядный алюминиевый радиатор может иметь другие габариты.

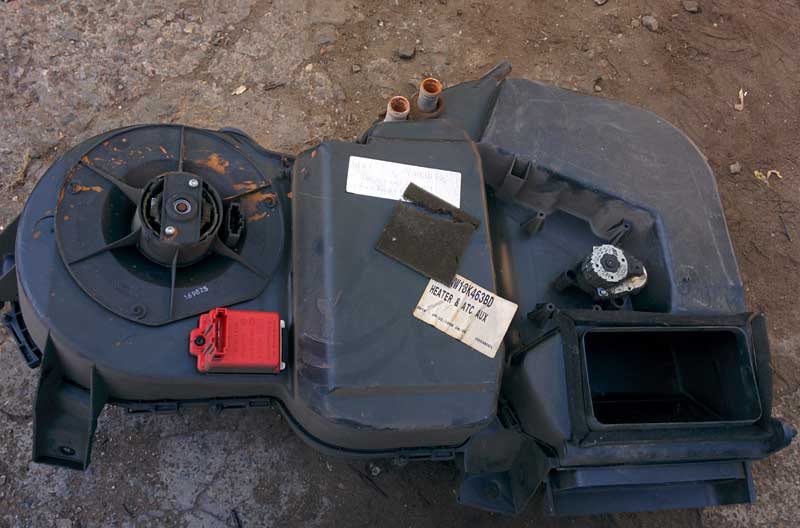

Основные неисправности задней печки Volkswagen Sharan

Нередки ситуации, когда владельцы немецкого минивэна даже не в курсе, работает ли задний отопитель, особенно если перевозят задних пассажиров изредка. Между тем это одно из самых слабых мест в целом надёжного автомобиля, а причин неработоспособности второго отопителя даже больше, чем у штатной печки.

Рассмотрим основные из них:

1. Задняя печка Sharan завоздушена. Причина банальная, появляется при наличии разгерметизации участка магистрали, ведущего к заднему радиатору. Лечится стандартным способом – постановкой на горку с прогазовкой на холостом ходу.

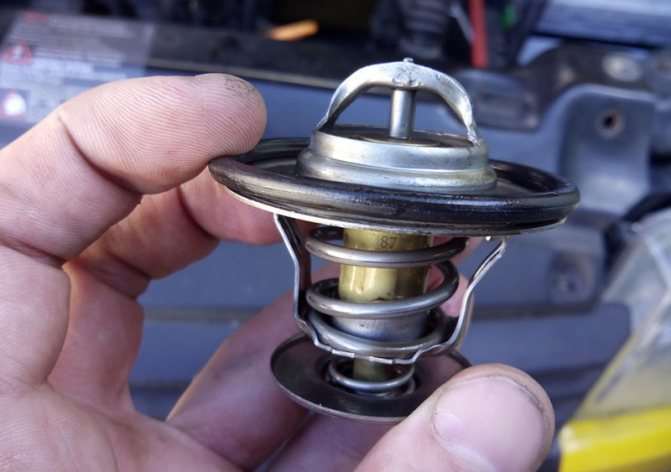

2. Заклинивший термостат. На некоторых автомобилях со второй печкой её обслуживает дополнительный термостат и свой водяной насос. Здесь этого нет, но выход из строя термостата в первую очередь скажется на работе задней печки, но и передний отопитель в любом случае будет работать не на полную мощность. Правда, здесь всё зависит от того, в каком положении застопорится шток термостата, в открытом или закрытом.
3. Не работает вентилятор дополнительного отопителя – в этом случае прогон и нагрев антифриза по заднему участку магистрали будет выполняться вхолостую. Причин может быть множество. Например, на заднюю печку Sharan не подаётся напряжение из-за сгоревшего плавкого предохранителя, по причине повреждения проводки, из-за вышедшего из строя моторчика или поломки реле вентилятора. Если напряжение имеется, но оно всегда равно 12 В, то здесь нужно грешить на отсутствие земли, или отсутствие прихода управляющих сигналов с модуля климат-контроля.
4. Но чаще всего отопитель греет слабо из-за закупоренных сот дополнительного радиатора – это возрастная болезнь, поражающая все автомобили – некоторые раньше, некоторые позже. Способы восстановления проходимости трубок радиатора – промывка специальной жидкостью, но такая мера помогает не всегда, и со временем радиатор всё равно забивается, или же замена радиатора отопителя на новый.

Эксплуатация и уход за радиатором печки ВАЗ 2107

За осенне-летний период эксплуатации автомобиля  внутри радиатора отопителя скапливается накипь. В итоге – снижается эффективность работы системы. Но данную неисправность можно устранить. Достаточно разобрать печку и почистить ее.  Этот несложный ремонт можно провести самостоятельно.
Для этого понадобятся:

• 2 новых червячных хомута;
• 2  резиновые новые прокладки;
• ключи гаечные;
• охлаждающая жидкость;
• сосуд для сбора отработанной охлаждающей жидкости.

Порядок работы следующий:

1. Двигатель нужно выключить и дать ему остыть.
2. Под все патрубки подкладывается ветошь или ткань.
3. Ослабляются хомуты креплений выходных и входных шлангов охлаждающей жидкости в моторном отсеке .
4. Снимаются шланги с патрубков и крана, под них заранее нужно подставить емкость.
5. Торцовым ключом на 7 отворачиваются саморезы креплений уплотнителя, который в последствии нужно снять.
6. Отсоединяется тяга привода крана печки и кожух вентилятора.
7. Патрубки радиатора выводятся из отверстия в перегородке отсека двигателя.
8. Снимается радиатор.
9. Накидным ключом на 10 отворачиваются  болты креплений выходного патрубка радиатора, после чего снимается сам патрубок.
10. Заменяется на новую резиновая прокладка, уплотняющая место соединения фланцев.  11. После снятия крана нужно  прочистить патрубки, шланги и сам кран.
11. Промывку радиатора можно провести способом, показанным на видео.

12. Все снятые прокладки и хомуты заменяются на новые.

Собирать систему отопления нужно в обратной последовательности. Кран отопителя  перед заливкой до необходимого уровня новой охлаждающей жидкости переводится в  правое крайнее положение. После доливки жидкости нужно проверить герметичность всех соединений. Если будет обнаружена протечка, следует подтянуть хомуты.

Как правильно промыть радиатор печки ВАЗ-2107

В ходе эксплуатации радиатор печки загрязняется, вследствие чего ухудшается его теплоотдача. Восстановить нормальную работу печки можно путём промывки теплообменника. С максимальным качеством можно промыть демонтированный радиатор, но в некоторых случаях можно добиться желаемого результата и не снимая теплообменника. Упрощённая схема промывки предусматривает отсоединение подводящего и отводящего патрубков в подкапотном пространстве и подачу в один из них водопроводной воды. Из второго патрубка вода сливается наружу. После промывки водой радиатор можно заполнить с помощью лейки чистящим раствором и дать накипи откиснуть в течение 2–3 часов, после чего раствор слить. Если радиатор не очень «запущен», то такая мера вполне может улучшить его работу. Следует помнить при этом, что алюминиевый радиатор нельзя промывать щелочными растворами, а медный — кислотными. Для промывки можно использовать специальные средства типа «Крот», «Комет», «Тирет», «Калгон» и т. д.

Как снять радиатор

В большинстве случаев для промывки всё же приходится снимать радиатор печки. Для демонтажа теплообменника потребуются:

• ключи на 7, 10 и 17;
• крестообразная отвёртка;
• запасные прокладки;
• ветошь.

После окончания работ потребуется определённое количество охлаждающей жидкости, чтобы заполнить систему.

Для снятия радиатора печки автомобиля ВАЗ-2107 необходимо:

1. Освободить систему от охлаждающей жидкости, открутив сливное отверстие на блоке цилиндров ключом на 17, а также крышки расширительного бачка и радиатора охлаждения.
2. Открыть капот и крестообразной отвёрткой послабить хомуты, которыми крепятся шланги входящего и исходящего патрубков.

3. Снять шланги с патрубков.

4. Ключом на 7 отвинтить два болта крепления патрубков.

5. Снять уплотнитель.

6. Переместиться в салон и открутить саморезы, удерживающие полку магнитолы.

7. Снять полку и ключом на 7 открутить крепление троса привода крана радиатора.

8. Вывести из зацепления стальные скобы, посредством которых крепятся между собой две половины корпуса отопителя.
9. Снять нижнюю половину корпуса печки.

10. Извлечь теплообменник вместе с краном.

11. Ключом на 10 открутить болты, крепящие кран к радиатору.
12. В случае необходимости заменить прокладку.

13. Ключом на 10 открутить впускной патрубок от крана и также заменить прокладку, если старая пришла в негодность.

Как установить радиатор

Промыть демонтированный радиатор можно:

• водой, направленной в изделие с помощью установки Karcher под давлением 5,5 атмосфер;
• раствором каустической соды, залитым в радиатор на 1 час;
• методом полной разборки. В этом случае следует отпаять баки радиатора горелкой или паяльником, вычистить внутреннюю полость изделия механическими и химическими средствами, высушить и запаять конструкцию.

Перед тем как установить новый или отревизированный радиатор печки на место, следует проверить работоспособность крана. Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый. Помимо этого, для качественной сборки потребуется герметик.

Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый

Для установки теплообменника необходимо:

• прикрутить впускной патрубок к крану, разместив между ними смазанную герметиком новую прокладку;
• прикрутить кран к корпусу радиатора, также уложив между ними прокладку, обработанную герметиком;
• поместить радиатор на место;
• надеть шланги на патрубки и зажать хомутами;
• заполнить систему охлаждающей жидкостью;
• закрутить крышки радиатора охлаждения и расширительного бачка и запустить двигатель;
• при включённом моторе проверить места соединений на наличие течей;
• если всё в порядке, присоединить трос крана;
• установить на место нижнюю часть корпуса отопителя, закрепив её скобами;

• поставить на место полку магнитолы, зафиксировав её саморезами.

Радиатор, используемый в отопителе ВАЗ-2107, интегрирован в систему охлаждения силового агрегата и, несмотря на несложную конструкцию, играет первостепенную роль в создании благоприятного микроклимата внутри автомобиля. Как и любой другой узел транспортного средства, радиатор через какое-то время эксплуатации может потребовать ревизии или замены. На ВАЗ-2107 могут устанавливаться радиаторы отопителя, выполненные из различных материалов (чаще всего из меди, латуни или алюминия) и с различной конфигурацией трубок (круглые или квадратные). Выполнить замену теплообменника может любой водитель самостоятельно, придерживаясь определённой последовательности шагов. Для промывки радиатора следует использовать безопасные средства, которые не повредят корпус изделия.

Какой кран отопителя выбрать

Керамический краник фирмы ЯВВА — по мнению большинства самый качественный.

Для моделей ВАЗ-2113-2114-15 подходит единый кран от 2108. С конвейера автомобиль оснащен далеко не самой качественной запчастью, поскольку мембранный краник полностью пластмассовый. Правда и аналоги не далеко ушли. Так что мнения многих автомастеров, по поводу какой кран печки выбрать для ВАЗ 2114 и других моделей «Самар», расходятся. Одни уверяют что не стоит переплачивать и достаточно купить обычный пластмассовый. Другие, что все же керамический способен проходить чуть дольше 50 тыс. км (приблизительно такой ресурс стандартного отопительного крана) и если нет возможности установить шаровый, то лучше уж его. А третьи, и вовсе советуют переделать систему, дабы вынести все это дело под капот, а там поставить обычный водопроводный кран, чтоб забыть о проблеме течи навсегда. Поэтому, посмотрим, что нам предлагают производители, какая цена на кран отопителя, и решим, какой лучше на вашу «четырку» выбрать краник.

Как снять печку ваз 2105

Для того, чтобы снять отопитель с автомобиля ВАЗ-2105, необходимо отсоединить провод “масса” от аккумуляторной батареи автомобиля.

Снять щиток приборов, корпус вещевого ящика и панель крепления радиоприемника (подробнее смотрите главу “Панель приборов”).

Перевести до отказа вправо рычаг управления краном отопителя и слить жидкость из системы охлаждения двигателя

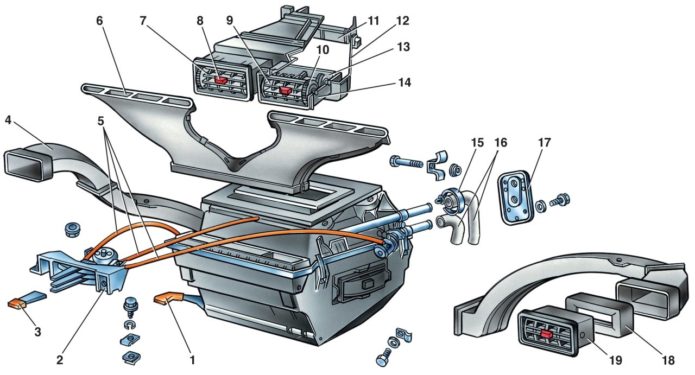

Ослабить стяжные хомуты 7 (рисунок 1) и отсоединить от патрубков отопителя резиновые шланги 8 для отвода и подвода жидкости.

Выкрутить внутри отсека двигателя автомобиля два болта крепления уплотнителя 9 на патрубках радиатора отопителя и снять уплотнитель.

Снять облицовку рычагов управления отопителем, выкрутить болты крепления кронштейна 2, ослабить болты скоб крепления оболочек гибких тяг 5 на кронштейне, отсоединить тяги и снять кронштейн.

Выкрутить винты и снять воздухопровод 1 внутренней вентиляции.

Преодолевая сопротивление защелок корпусов сопел 10 обогрева боковых стекол, снять правое и левое сопла.

Открутить гайку крепления правого воздухопровода 4 обогрева бокового стекла. Отжать защелки корпуса заслонки 12 и снять воздухопровод.

Аналогично снимите и левый воздухопровод.

Снимите четыре пружинных скобы и кожух вентилятора в сборе.

Снимите четыре гайки крепления кожуха радиатора, отсоедините провод “масса” под одной из гаек с левой стороны, снимите кожух радиатора и воздухопровод 6 обогрева ветрового стекла.

Установку отопителя на автомобиль необходимо выполнять в обратной последовательности

Необходимо обратить внимание на правильность установки уплотнительной прокладки между кожухом радиатора и кузовом автомобиля

При сборке и установке отопителя нужно отрегулировать управление отопителем (смотрите “Регулировка управления отопителем”).

После проведения установки отопителя на автомобиль и подсоединения шлангов, заправьте систему охлаждения двигателя охлаждающей жидкостью и проверьте герметичность соединений шлангов.

Разборка и сборка отопителя

Снимите две пружиные скобы 13 (рисунок 2) и выньте вентилятор из кожуха 3.

Открутите гайку крепления крыльчатки 11 и снимите ее с электродвигателя 12.

Открутите гайки крепления скоб и снимите воздухораспределительную крышку 16 кожуха 2 вентилятора.

Отжав изнутри кожуха защелки корпусов заслонок 15 воздухопроводов обогрева боковых стекол, снимите корпуса в сборе с заслонками и отсоедините тяги от рычагов заслонок.

Немного открутите болты крепления скоб, зажимающих оболочки гибких тяг приводов крана и заслонки воздухопровода обогрева ветрового стекла, и снимите тяги.

Открутив гайку скобы крепления подводящей и отводящей труб 9, снимите скобу и выньте из кожуха 5 радиатор 8. Открутив гайки крепления, отсоедините от радиатора отводящую трубу и кран 10 с подводящей трубой.

Ослабьте болт крепления оболочки гибкой тяги крышки 6 воздухопритока и снимите тягу. Открутите гайки крепления, выньте скобу крышки воздухопритока и снимите крышку.

Сборку отопителя выполняйте в обратной последовательности. При сборке обязательно контролируйте правильность установки уплотнительных прокладок. При установке гибких тяг необходимо выдерживать установочные размеры 5±2 мм (как показано на рисунке 3) концов оболочек тяг за скобами их крепления на кране, кожухе радиатора и направляющем кожухе вентилятора.

Регулировка системы управления отопителем

Снимите облицовку рычагов управления отопителем.

Поставьте рычаги крана и крышки воздухопритока в положение полного закрытия, а заслонки воздухопровода обогрева ветрового стекла в положение полного открытия и проверьте расстояние между кронштейном 3 (рисунок 3) и рычагами управления, которое должно составлять 5 мм. При несоответствии этой величине необходимо выполнить регулировку управления отопителем.

Снимите щиток приборов (смотрите главу “Панель приборов”).

Немного открутите болты скоб 2 и закрепите оболочки всех трех тяг на кронштейне 3 таким образом, чтобы рычаги управления не доходили до конца в кронштейне на величину 5 мм при полном закрытии крана и крышки воздухопритока, а заслонки воздухопровода обогрева ветрового стекла – при полном открытии.

Установите щиток приборов и облицовку рычагов управления отопителем.
