Схема распиновки проводов и как настроить магнитолу sony в машине

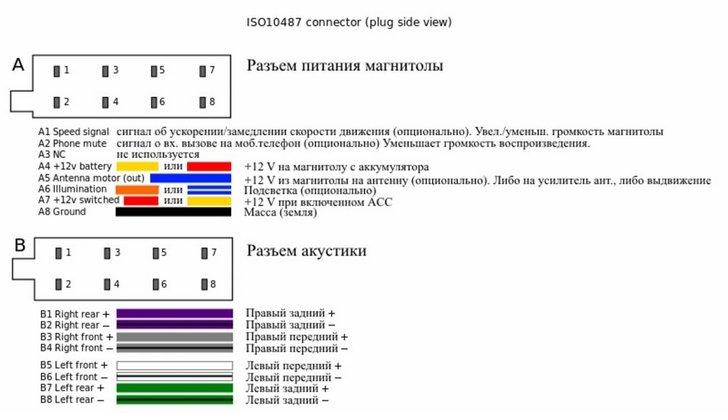

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Монтаж автомагнитолы и как ее снять

После подключения автомагнитолы к бортовой сети одним из вышеуказанных способов выполняются следующие работы:

• Подключение динамиков. Для этого используют многожильный акустический провод с сечением 2-4 мм. Динамики снабжены 2 клеммами различных размеров. Широкая шпилька подсоединяется к плюсу, узкая — к минусу. Длина проводов должна быть минимальной, в противном случае качество звука будет ухудшаться. Рекомендуется подключать 4 динамика — 2 задних и 2 боковых.
• Подключение антенны. Эта часть системы дает возможность прослушивания радио. Если штатная антенная отсутствует, рекомендуется купить активную. Установить ее несложно. Антенну приклеивают к лобовому стеклу автомобиля. После этого ее нужно подключить к проводу белого цвета, помеченному маркировкой REM или AMP.

Снять автомагнитолу можно следующим образом:

• с аккумуляторной батареи скидывают массу, что помогает предотвратить возникновение короткого замыкания;
• наружную панель снимают, отдергивая фиксаторы и подтягивая вверх;
• вывинчивают шурупы, расположенные над консолью системы климат-контроля;
• убирают пепельницу (после этого нужно снять винты, удерживающие головной блок магнитолы).

После выполнения указанных работ аудио устройство можно вытащить.

Маркировка и виды разъемов

На сегодня все разъемы автомагнитол соответствуют стандарту ISO, причем используются два разъема. Каждый представляет штекер с восемью контактами, иногда производитель может объединить их в цельный корпус. К одному из них подсоединяются источники потребления энергии, он маркируется буквой А. Что касается второго, то к нему подключается акустика, то есть колонки. Обозначение разъема отмечается буквой В.

Переходники для разъемов автомагнитол

В продаже можно найти головные устройства с тремя выходами, но встречаются они редко и обычно представляют исключение.

Даже если подключаемые розетки не соответствуют друг другу, у автовладельца есть несколько вариантов подключения:

1. Покупается специальный адаптер для магнитолы, который можно подсоединить к выходам акустической системы.
2. Второй способ среди автолюбителей считается «колхозным». Его суть срезать нестандартный выход и подмотать к нему необходимые провода. Но не рекомендуем использовать этот вариант, поскольку в итоге, провода начнут разматываться, так что «колхозную» процедуру придется повторять. Кроме того, стоимость переходников не так велика, чтобы использовать этот способ.

Переходники разных разъемов

Элементы предназначены для подключения автомагнитолы к электросети машины с помощью различных штекеров. Часто переходники с одной стороны оснащены ИСО-разъемами, а с другой — нестандартным фирменным коннектором, подходящим для какой-либо модели автомобиля.

При помощи подобных элементов можно монтировать акустические системы с евроразъемами вместо устройств с оригинальными штекерами, при этом отсутствует необходимость в перепаивании проводников и любого другого вмешательства в электросеть машины. В продаже можно найти изделия с 2 нестандартными штекерами.

Иногда машина не оснащена разъемами, тогда необходимо подключить подходящий к магнитоле штекер к проводам в автомобиле. Это делают как скручиванием, так и пайкой. Также с этой целью используют клеммную колодку, дополнительная изоляция в таком случае не нужна. При скручивании и пайке придется воспользоваться кембриками или термоусадочными трубками, чтобы обеспечить безопасное пользование устройством.

Переходники используются для подключения:

Достоинство использования элементов состоит в отсутствии вмешательства в штатную проводку: пользователю не придется паять или разрезать провода.

На устройствах с опцией управления с руля машины предусмотрен адаптер кнопок — еще один вид переходника. Он представляет собой специальное устройство, с помощью которого можно заменить штатную аудиосистему другим оборудованием.

Как правильно подключиться к электронному устройству

Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.

Евро разьемы

Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.

Описание кнопок на передней панели магнитолы для управления (расшифровка)

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

• Через штатный ISO-разъем.
• Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

1. Декоративная панель снимается с посадочного места при помощи отвертки.
2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

• Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
• Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
• Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
• Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
• Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
• Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
• Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

Схемы распиновок магнитол популярных производителей

Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA. Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.

Многие автомобилисты сталкиваются с необходимостью замены головного устройства. В процессе требуется распиновка магнитолы и руководство по подключению аудиосистемы.

Преимущества работы мастеров Юду

И те, и другие имеют как свои особые преимущества, так и недостатки.
Один из них отвечает за память автомагнитолы, а другой — за управление; Минусовой провод автомагнитолы рекомендуется подключать к кузову авто, а еще лучше на минусовую клемму АКБ, что позволит избежать появления наводок; Провод антенны или REM, как он маркируется по-английски, предназначен для того чтобы включать усилитель или антенну автоматически, как только автомагнитола получит питание; Акустические провода чаще тюльпаны имеют парные цвета, чтобы правильно осуществилось подключение на определенный динамик; Автомагнитола и комплект проводки Полезно знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод массы; Важно правильно осуществлять подключение акустических проводов. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором

Разборка центральной консоли.
К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Фиксируем кронштейн к корзине по меткам струбциной, сверлим дырочки, клепаем или закручиваем саморезы изнутри. Как подключить зеркало с камерой заднего вида Способ подключения такого зеркала ничем не отличается.
Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики. Все автомагнитолы можно условно разделить на несколько категорий.
Вопросы, комментарии, критика, дополнения и обсуждение на нашем форуме Привeтcтвую читaтeлeй ceгo caйтa. Экономить на проводке не нужно. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию. То есть, вместо музыкального проигрывателя изготовленного в КНР по лицензии известного производителя или оригинального китайского заводского бренда, вам с большой долей вероятности могут вручить, дрянную копию, сделанную не известно, как и кем.

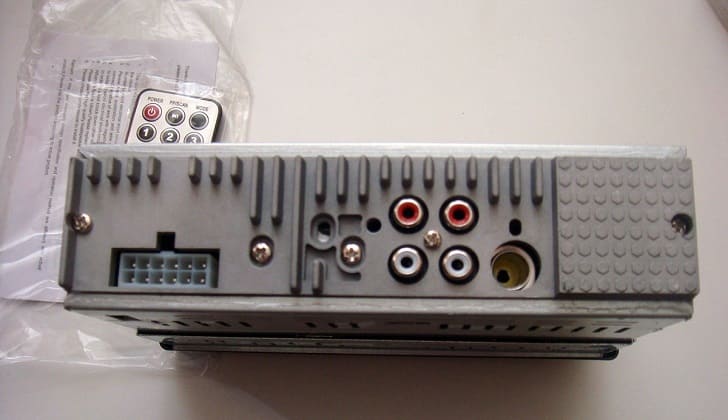

Особенности китайских автомагнитол

Встроенный Bluetooth-адаптер. Переходник Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Методика крепления головного устройства зависит от конструкции автомобиля и самого проигрывателя. С уcтaнoвкoй тoжe нe вce глaдкo.

При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Именно на этом этапе и допускается большинство ошибок. Все зависит от размеров транспорта и особенностей его конструкции. Собирать все в Поднебесной, включая магнитолы, очень дешево. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

Пойдём по второму пути. Это обусловлено финансовой выгодой.
2DIN магнитола с Aliexpress. Установка + схема

Стандарты 1din и 2din

При выборе акустики в автомобиль нужно обратить внимание на такую характеристику, как DIN магнитолы. Название данного параметра представлено аббревиатурой и образовано от названия немецкого института, в котором характеристика и была разработана (Deutsches Institut für Normung)

Существует 2 варианта:

• 1DIN — такие магнитолы имеют параметры 178х50 мм;
• 2DIN — размеры магнитол достигают 178х100 мм.

Некоторые производители выпускают устройства с промежуточным показателем 1,5DIN, однако такие модели используются в крайне ограниченном порядке. Их габариты — 178х75 мм.

Вне зависимости от ширины и высоты прибора его монтажная глубина во всех случаях одинакова и достигает 160 мм. Вышеописанные стандартные евроразмеры были приняты с одной целью — обеспечить взаимозаменяемость моделей автомагнитол.

Отличительная черта устройства 2DIN — увеличенная высота. Благодаря этому появляется возможность оснастить магнитолу более широким функционалом:

• усиленное охлаждение прибора;
• наличие встроенного жесткого диска;
• предусмотренный сенсорный дисплей;
• наличие дополнительных опций.

При покупке следует также обратить внимание на особенности конфигурации прибора. Они бывают штатными и нештатными

В этом случае прибор точно подходит по параметрам гнезда. Для его установки не потребуется дополнительных усилий.

Нештатные магнитолы — изделия других производителей, которые не предназначены для установки в данную марку машины. Для монтажа приборов такого типа потребуется переходная рамка.

Видео: создание бюджетной связки автомагнитола + сабвуфер для машины

Далее используя крутилку или стрелки перемещения (в зависимости от модели), ищем и заходим в пункт SW Kontrol. После этого мы оказываемся в подпункте EAR SP FUL, который при помощи стрелки или крутилки необходимо сменить на SW, после чего выключаем магнитолу.

После этого необходимо произвести донастройку сабвуфера, для чего мы вновь включаем магнитолу и заходим в меню предварительных настроек, где ищем и входим в пункт SW SETTING1. Оказавшись в этом подменю, нужно выбрать один из трёх видов настройки: NORMAL, REV и OFF. Как показывает практика, большинство пользователей останавливает свой выбор на REV.

Далее надо вновь зайти в меню предварительных настроек и выбрать подпункт SW SETTING2, где мы первым делом указываем частоту (рекомендуемое значение 50 HZ), а после — уровень мощности (в пределах от -6 до +6). Диапазоны при этом стоит выбирать, ориентируясь на особенности установленных динамиков и вашего восприятия слуха.

Последнее действие в этом пункте — регулирование тонкомпенсации магнитолы, для чего заходим в меню и ищем пункт LOUDNESS, где выбираем значение HIGH.

Как настроить радио

В магнитолах Pioneer существует три вида настройки радио:

1. Нажимаем или ищем в меню кнопку/меню FUNC, после чего ищем подпункт BSM, который отвечает за автоматический поиск радиостанций. Активация поиска осуществляется нажатием клавиши вверх или вправо, после окончания которого автоматически включится первая найденная станция.
2. Находясь в режиме приёмника, попасть в который можно нажатием кнопки BAND, зажимаем клавишу право и удерживаем её в течение нескольких секунд, после чего отпускаем её, тем самым запуская процесс сканирования радиостанций. После того как станция будет найдена, сканирование будет приостановлено, после чего пользователь может запомнить радиостанцию нажатием и удержанием соответствующей клавиши — к примеру, 1. Если станция не нужна, снова нажимаем на кнопку вправо, и процесс сканирования будет продолжен.
3. Находясь в меню радиостанции, коротко клацаем клавишу/джойстик вправо или влево, до того момента, пока будет найдена необходимая волна радиостанции, после чего нажатием кнопки (1–6) осуществляем её запоминание.

Как настроить

Настройки магнитолы Pioneer влияют на качество приема радиосигналов и трансляции музыкальных записей. Изменение рабочих параметров производится через меню, особенности настройки изложены в инструкции. Перечень настраиваемых параметров зависит от модификации проигрывателя и версии прошивки, записанной в блок управления.

Отключение демо

Микропроцессор головного устройства поддерживает демонстрационный режим, заключающийся в трансляции на дисплей информационного сообщения. Для отключения параметра следует нажать регулятор громкости и зайти в настройки магнитолы, затем вращением рукоятки находится раздел System. Вращением головки потенциометра выбирается параметр Demo Off, затем производится нажатие на регулятор для подтверждения выбора. Пользователю требуется еще раз коротко повернуть регулятор, выбрать параметр Yes и нажать на ручку для внесения изменения в память.

Радио

Чтобы правильно настроить радиоприемник, необходимо:

1. При помощи кнопки SRS/OFF выбрать режим приема радиостанций.
2. Нажатиями на кнопку BAND пользователь выбирает диапазон принимаемых волн. Конструкция оборудования поддерживает радиостанции, работающие в диапазоне ультракоротких, средних и длинных волн.
3. Затем настраиваем частоту радиостанции, нажимая на кнопки сканирования эфира. Пользователь может предварительно настроить шаг сканирования из 2 фиксированных значений — 50 или 100 кГц. Дополнительно необходимо зайти в меню настроек и разрешить ручное сканирование эфира (параметр MAN в разделе SEEK).
4. Записать волну в ячейку памяти при помощи нажатия и удержания кнопок, обозначенных цифрами 1-6 (расположены под экраном или по бокам, зависит от модификации).

Допускается автоматический поиск радиостанций при помощи параметра BSM, выбираемого через меню настройки. Оборудование самостоятельно сканирует эфир и записывает в ячейки памяти частоты станций с максимальной мощностью сигнала.

Как выставить время

Пользователь может настроить часы через рабочее меню, которое вызывается нажатием на регулятор громкости. Для регулировки часов применяется раздел CLOCK SET, изменение значения часов или минут производится вращением регулятора громкости. Параметр выставляется в ходе общей настройки магнитолы в машине, значение времени отображается на жидкокристаллическом дисплее.

Как изменить язык

Чтобы изменить на магнитоле Пионер языковые параметры, следует нажать на поворотный регулятор для вызова меню. Затем необходимо перевести курсор к необходимому разделу, поворачивая шайбу потенциометра влево или вправо. После нахождения раздела LANGUAGE пользователь нажимает на регулятор и входит в подраздел, включающий 3-6 языков (зависит от модификации). Владелец выбирает необходимое значение поворотом корректора, параметр устанавливается кратковременным нажатием на регулятор.

Как выключить подсветку

В конструкции оборудования применен ступенчатый диммер, позволяющий изменить интенсивность подсветки экрана и кнопок. Настройка производится через раздел ILLUMINATION, часть моделей поддерживает автоматическое переключение цветов и включение подсветки клавиш при поступлении телефонного звонка.

Как сбросить настройки

Под сбросом настроек в оборудовании Пионер подразумевается перезагрузка микропроцессора с одновременным обнулением памяти. Для старта очистки требуется нажать зубочисткой на резиновую кнопку сброса (RESET) на фронтальной панели. Настройки сбрасываются после отключения аккумуляторной батареи от бортовой сети автомобиля.

Особенности ИСО-коннекторов

Обладая единым стандартом iso-разъема (электротехническими характеристиками), многие автопроизводители, а также фирмы звуковой аппаратуры, по своему усмотрению могут изменять его внешние формы

То есть, если вы решили заменить устаревшую магнитолу Hyundai на мультимедийную систему Mystery, прежде всего, обратите внимание на совпадение форматов соединений iso

Также при установке оборудования можно довольно часто столкнуться с небольшими изменениями в распиновке по цветам электрошнуров от стандартной цоколевки. Далее мы приведем наглядные описания распиновки iso-разъема стандартного образца и для отдельных марок звуковоспроизводящей аппаратуры (распиновка iso разъема магнитолы Prology 1715т и т.д.). Насколько они различаются между собой, судите сами.

Альтернативой разъёмам ИСО выступают соединения Факра.

Схема распиновки магнитолы JVC и инструкция как подключить (настроить) Дживиси

Одним из популярных производителей автомобильных магнитол является JVC. Магнитолы этой марки уже давно полюбились автомобилистам. Преимуществами магнитол этого производителя являются:

• кнопки и обозначения на экране выполнены стандартные, чтобы пользователь не путался;
• удобное управление;
• распиновка магнитолы JVC может быть осуществлена пользователем самостоятельно.

Перед тем как подключить магнитолу, необходимо проверить соответствие короба. Есть 2 стандарта:

• европейский;
• американский (еще используется в Японии и Южной Корее).

В первом случае используют одноблочный вариант или еще его называют 1DIN, во втором — двухблочный или 2DIN.
