Устройство и особенности четырехтактного дизельного двигателя камаз-740

Подготовка автомобиля

Машина, над которой проводятся манипуляции, размещается на ровной поверхности. Водительская кабина откидывается и фиксируется. Демонтируется верхняя часть механизма распределения газов, отключается помпа.

КамАЗ 43118:

Приборы:

• Ключи: рожковый на 13, кольцевой на 14;
• Отвёртки;
• Стальной стержень;
• Комплект измерительных пластин.

Фиксация поршня основной камеры вверху

• Проконтролировать, силу фиксации крепления головок камер;
• Устройство стопора маховика переместить вниз;
• Демонтируйте защитную пластину кожуха маховика;

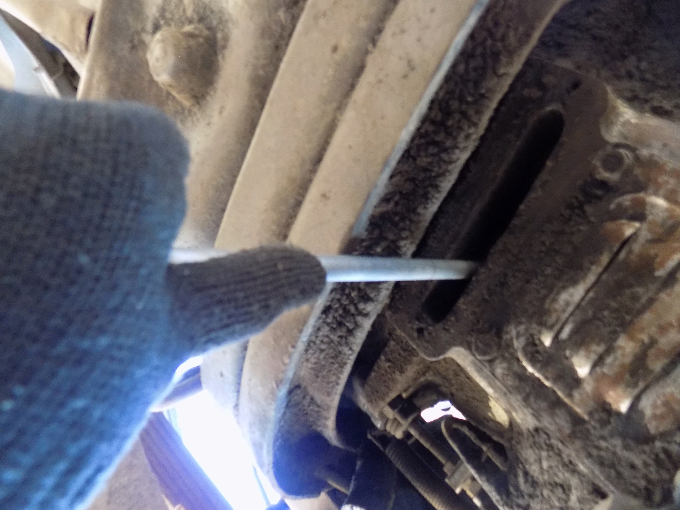

• Стальной стержень введите в отверстие маховика, поворачивайте по часовой стрелке до стопора изделия.Положение – начало впрыска смеси (цилиндр первый).

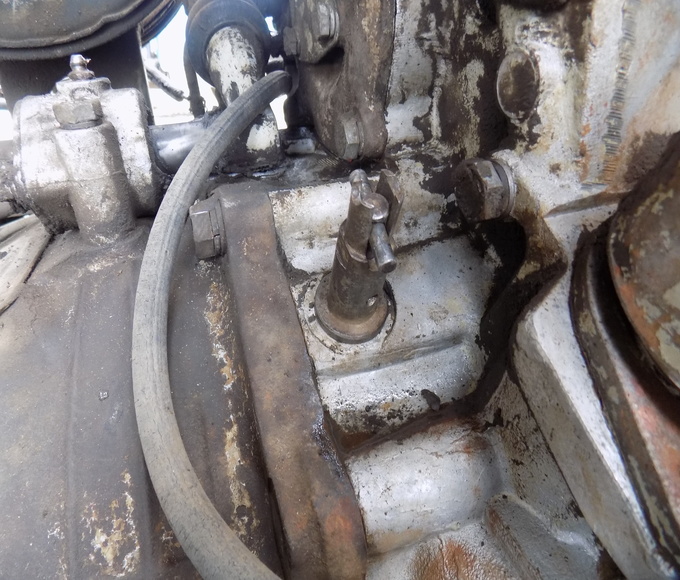

Фиксатор маховика, двигатель КамАЗ:

Настройка зазоров

• Проверните маховик (2 отверстия – 60°, каждое по 30°);
• Настройте промежутки первой пары камер (1-я и 5-я). Кольцевым ключом на 14 отпустите гайки
• регулировочных винтов. Пластиной 0,3 отрегулируйте клапан впуска, пластиной 0,4 –  выпуска.
• Зафиксируйте гайку, усилие 33-41 Нм.
• Настройте промежутки в камерах с первой по восьмую.

Как регулировать клапана на КАМАЗ

Работу необходимо выполнять на холодном двигателе (временной промежуток после его глушения должен составить, как минимум, 30 минут). Одновременно можно снять сразу после остановки клапанные крышки, что ускорит процесс охлаждения стержней и коромысел (выполнять регулировку на горячем двигателе нельзя из-за наличия естественного температурного расширения его элементов, а также риска получения ожогов).

Перед тем, как отрегулировать клапана на КАМАЗе заручитесь помощью напарника, а для обеспечения безопасности дополнительно выполните следующие действия:

• затяните ручной тормоз;
• установите противооткаты;
• отключите подачу топлива в двигатель, вытянув до упора рукоятку остановки двигателя.

Непосредственно сами работы выполняют следующим образом:

Проконтролируйте момент затяжки установленных болтов крепления ГБЦ, который должен составлять 157-176 н/м (при необходимости, их нужно дополнительно затянуть).

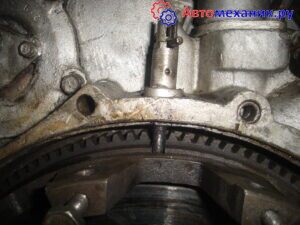

Установите в нижнем крайнем положении фиксатор маховика мотора.
Демонтируйте в нижней половине картера сцепления автомобиля крышку люка и вставьте отверстие на маховике небольшой лом. Теперь медленно аккрутано поворачивайте ваш коленчатый вал до того момента, пока фиксатор не окажется в зацеплении с ним. Это положение будет соответствовать моменту начала впрыска дизельного топлива на 1-м рабочем цилиндре мотора (для контроля в этот момент метка привода насоса высокого давления будет находиться в верхнем крайнем положении).

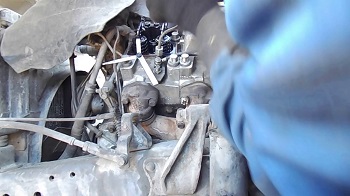

Проконтролируйте положение меток, расположенных на торце муфты опережения впрыска порции дизельного топлива и фланца, расположенного на ведущей полумуфте ТНВД. Если риски оказались внизу, то необходимо вынуть фиксатор, находящийся в зацеплении с маховиком, и провернуть коленвал на 360 градусов до повторного вхождения в зацеп.
Установите фиксатор маховика мотора в верхнее крайнее положение.
Проверните теперь коленвал на угол в 60 градусов по направлению против хода часовой стрелки (смотрим на него со стороны маховика). В этом случае расстояние между соседними отверстиями составит 30 градусов, что соответствует положению, когда клапаны 1-го и 5-го цилиндров находятся в закрытом положении (одновременно шланги клапанов должны легко проворачиваться без использования какого-либо инструмента).
Проконтролируйте момент затягивания гаек, крепящих стойки коромысел (он должен составлять 42-54 Н/м) и, при необходимости, настройте их динамометрическим ключом.
Теперь проверьте реальными зазоры между торцевыми поверхностями стержней клапанов этих цилиндров и носками коромысла. Размер должен быть на уровне 0,3 миллиметра для впускного клапана (правый ряд цилиндров) и 0,4 миллиметра для выпускного (левый ряд). Для корректировки зазоров ослабляйте или закручивайте регулирующий винт до тех пор, пока щуп между стержнем и коромыслом не будет двигаться с минимальным усилием без изгибов. После достижения нужного результата, удерживая отверткой регулировочный винт, закрутите контргайку без вынимания щупа. Также для контроля можно использовать щуп в 0,35 мм для впускного и 0,45 мм для выпускного. Он не должен заходить в имеющийся зазор. Одновременно желательно проверить состояние штанги, которая должна вращаться без затруднений и заеданий

Последние свидетельствуют о наличии изогнутости, что требует замены либо ремонта.
После регулировки клапанов первого цилиндра переходите к пятому и повторите предыдущий пункт заново.
Теперь поверните коленчатый вал на половину целого оборота и проведите регулировку цилиндров №4 и №2 по аналогии с пунктом 8.
Снова поверните коленчатый вал на 180 градусов и выполните регулировку цилиндров №6 и №3 по аналогии с пунктом 8.
Еще раз поверните коленчатый вал на 180 градусов и выполните регулировку цилиндров №7 и №8 по аналогии с пунктом 8.
Теперь можно выполнить тестовый запуск двигателя и обратить внимание на его работу.

При наличии соответствующего инструмента и навыков регулировку можно выполнить самостоятельно как на КАМАЗ, так и на других автомобилях. В противном случае рекомендуем обратиться за помощью на СТО. Это сэкономит время и предотвратит ошибки, которые могут пагубно сказаться на состоянии всего двигателя, а в отдельных случаях потребовать капитальный ремонт последнего. При наличии каких-либо вопросов обращайтесь на наш сервис, где гарантирована честность по отношению к клиенту, доступная цена, высокое качество услуг и оперативное выполнение работ.

РЕГУЛИРОВКА ТЕПЛОВЫХ ЗАЗОРОВ ДВИГАТЕЛЯ КАМАЗ-740

Первый способ

Регулировать следующие клапаны: 1 вп. и вып.; 2 вып.; 3 вп.; 4 вып.; 5 вып.; 7 вп.; 8 вп.. Зазоры у остальных клапанов регулировать после поворота коленчатого вала на 360.

Второй способ

Регулировать вп. и вып. клапаны 1 цилиндра, а клапаны остальных цилиндров регулировать в порядке их работы (1-5-4-2-6-3-7-8), проворачивая каждый раз коленчатый вал при переходе от цилиндра к цилиндру на 90.

4. Регулировку проводить, вращая регулировочный винт, предварительно отпус­тив контргайку так, чтобы щуп 0,25 мм проходил свободно, а щуп 0,3 мм проходил с не­большим усилием. После регулировки зафиксировать контргайку (рисунок 2).

5. Установить на место крышки коромысел, гайки их крепления затягивать рав­номерно с моментом 5-6 Н.м (0,5-0,6 кгс-м).

6. Установить на место свечу зажигания первого цилиндра.

7. Пустить двигатель и прослушать его работу (при работе двигателя может про­слушиваться на некоторых режимах мало выделяющийся стук клапанов, не должно быть «чихания» в карбюраторе и «выстрелов» в глушителе).

РЕГУЛИРОВКА ТЕПЛОВЫХ ЗАЗОРОВ ДВИГАТЕЛЯ КАМАЗ-740

Цель регулировки:

Привести зазоры к величине, установленной техническими условиями.

Технические условия:

1. Двигатель должен быть холодным (+15-20 С) или в состоянии не ранее чем через 30 мин после его остановки.

2. Подача топлива выключена.

3. Болты крепления головок цилиндров затянуты с моментом 190-210Н-М

4. Гайки крепления стоек коромысел затянуты с моментом 44-56Н-М

5. Величина зазоров для впускных клапанов 0,25-0,30 мм, для выпускных клапанов 0,35-0.40 мм.

Порядок регулировки:

1. Тепловые зазоры регулируются одновременно в двух цилиндрах, следующих по порядку работы один за другим (1-5-4-2-6-3-7-8), во время тактов сжатия или рабочего хода в этих цилиндрах. Клапаны регулируемых цилиндров в этот момент должны быть закрыты. Для регулировки зазоров коленчатый вал устанавливают последовательно в оп­ределенные положения: 1,2,3,4.

2. Снять крышки головок цилиндров.

3. Проверить затяжку болтов крепления головок цилиндров.

4. Установить фиксатор на картере маховика в нижнее положение (рисунок 56).

5. Снять крышку люка в нижней части картера сцепления.

6. Установить коленчатый вал в положение 1, для чего: вставляя ломик в отвер­стия приливов маховика, проворачивать коленчатый вал до тех пор, пока фиксатор не вой­дет в зацепление с маховиком.

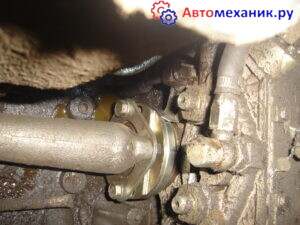

7. Проверить положение меток (рисунок 6) на торце корпуса муфты опережения впрыскивания топлива и фланце ведущей полумуфты привода топливного насоса высокого давления. Если риски находятся внизу, вывести фиксатор из зацепления с маховиком, про­вернуть коленчатый вал на один оборот, при этом фиксатор должен войти в зацепление с маховиком.

8. Установить фиксатор в верхнее положение (рисунок 5а).

9. Провернуть коленчатый вал по ходу вращения (против часовой стрелки глядя со стороны маховика) на угол 60В (поворот маховика на угловое расстояние между двумя соседними отверстиями в приливах соответствует повороту коленчатого вала на З0). Ко­ленчатый вал установлен в положение 1. при этом клапаны 1 и 5 цилиндров должны быть закрыты (штанги легко проворачиваются от руки).

10. Подтянуть гайки крепления стоек осей коромысел. Проверить щупом зазор между носками коромысел и торцами клапанов 1 и 5 цилиндров (щуп 0.25 мм для впуск­ных клапанов и 0,35 мм для выпускных клапанов должен проходить свободно, а 0.30 мм для выпускных и 0,40 мм для выпускных клапанов должен проходить с незначительным усилием). (Передние клапаны для 1,2,3,4 цилиндров впускные, для 5,6,7.8 — выпускные).

11. При необходимости отрегулировать зазор регулировочным винтом, предвари­тельно ослабив контргайку, после регулировки затянуть контргайку с моментом 44-56 Н-м (4.4-5,6 ктс-м) и еще раз проверить зазор.

12. Отрегулировать зазоры в клапанном механизме попарно последовательно в цилиндрах 4 и 2 (положение 2), 6 и 3 (положение 3). 7 и 8 (положение 4). проворачивая коленчатый вал по ходу вращения каждый раз на 180°’.

13. Пустить двигатель и проверить его работу (при правильно отрегулированных зазорах на прогретом двигателе стука в клапанном механизме быть не должно).

14. Установить на место крышки люка картера сцепления и головок цилиндров, затягивая их с моментом 20-26 Н-м (2,0-2.6 кгс-м).

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Увлечёшься девушкой-вырастут хвосты, займёшься учебой-вырастут рога 10208 —

Как работает усилитель

Как проверить энергоаккумулятор на КамАЗе Суть действия ПГУ заключается в том, что этот механизм отключает систему сцепления, таким образом, нейтрализуя воздействие на нее значительного давления со стороны водителя. Когда человек нажимает на соответствующую педаль, топливная жидкость начинает давить на поршневую систему усилителя. Поршень опускается, вследствие чего открывается впускной клапан. В открывшееся отверстие под давлением устремляется воздушный поток, который достигает пневматического поршневого толкателя. Этот толкатель отводит вилку, вследствие чего происходит деактивация сцепления.

Прокачать ПГУ на КамАЗе ЕВРО актуально, если водитель отмечает недостаток давления в системе, из-за чего отключение сцепления происходит не сразу. Помимо таких негативных проявлений данной проблемы, как пробуксовка и увод педали, это так же может спровоцировать износ механизмов и деталей коробки передач.

Ремонт и регулировка ПГУ КАМАЗ ГРУЗОВИК.БИЗ

Хотите знать, как распознать «очаг» поломки и своими руками сделать ремонт ПГУ КАМАЗ? Тогда вы попали по адресу, в этой статьей мы поэтапно расскажем об этом процессе.

Что за «зверь» этот ПГУ

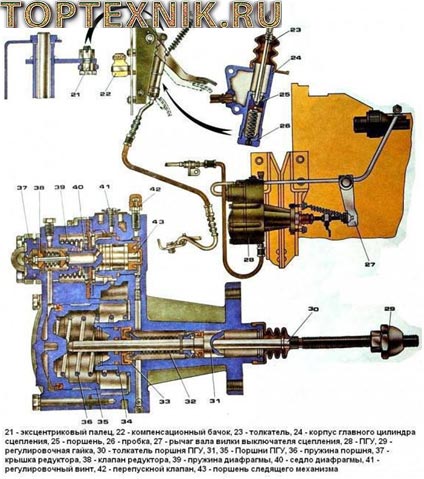

Начнем с определения аббревиатуры «ПГУ» – это пневмогидравлический усилитель, составной элемент узла сцепления. Грузовые машины КАМАЗ весьма габаритны и массивны, поэтому управлять ими нелегко. Водитель такого авто стал бы тяжелоатлетом нажимая педаль сцепления, если бы не существовало такого технологичного решения как ПГУ. Он делает жизнь за рулем грузовика легче и комфортнее.

Проще говоря, он отвечает за снижение прилагаемого усилия на педаль. Хоть сам пневмогидравлический усилитель и небольшого размера, но выполняет серьезную задачу – облегчает процесс вождения тяжелой машины. Если бы его не было, переключать передачи стало бы сложным процессом. Все последние модели ПГУ состоят из:

• системы слежения;
• исполнительного пневматического цилиндра;
• индикатора степени износа накладок у ведомого диска.

В пневмогидравлический усилитель транспортируется давление жидкости, которая находится в главном цилиндре устройства. Оно в свою очередь принуждает работать гидравлические поршни и следящую систему. При снижении давления все возвращается в исходную позицию.

Причины поломки ПГУ

1. Если следящий поршень ПГУ заклинило, то это произошло из-за разбухания резинового кольца или уплотнительной манжеты.
2. В случае, когда сжатый воздух в пневмогидравлическом усилителе поступает в малом количестве или совершенно не поступает, «виноватым» будет впускной клапан ПГУ.
3. Когда в работе педали наблюдается ситуация «проваливания», то это означает, что воздух попал в гидропривод.

Первые признаки проблем с пневмогидравлическим усилителем

Новичкам в ремонте ПГУ КАМАЗ распознать первые сигналы неисправности в работе ПГУ порой сложно. Но вот небольшой перечень возможных ошибок в работе сцепления:

• На момент начала движения либо при переключении передачи устройство срабатывает с опозданием.
• Устройство реагирует лишь при значительном усилении.
• Периодические «клины» устройства.

Если хоть один из вышесказанных симптомов присутствует, то срочно нужно искать и устранять неполадки блока пневмогидравлического усилителя.

Начинаем ремонт ПГУ КАМАЗ своими руками

Изучив все показатели поломки, вы пришли к решению провести ремонт самостоятельно? Тогда начинать нужно с разборки агрегата, цикл которой проводится строго в следующем порядке:

1. Задний корпус пневмоусилителя крепится в тиски.
2. Поочередно вывинчиваются болты с шайбами.
3. Снимается крышка подвода воздуха.
4. Из корпуса ПГУ вытаскивается клапан.
5. Передний корпус в сборке с пневмопоршнем снимается.
6. У мембраны и пневмопоршня удаляются пружины.
7. Диафрагма снимается.
8. Из заднего корпуса вытаскивается корпус уплотнения, упорное кольцо, следящий поршень и поршень выключения сцепления в сборе.
9. Отвинчивается крышка с уплотнителем выпускного отверстия и перепускной клапан.
10. Закрепленный ранее задний корпус освобождается из тисков.
11. Вытаскивается стопорное кольцо.
12. Снимаются конусы, шайбы и седло со стержня клапана.
13. Вынимается уплотнительное кольцо с корпуса следящего поршня.
14. Вынимается следящий поршень и с него снимаются остальные детали.
15. Вытаскивается уплотнительное кольцо и пневматический поршень из переднего корпуса.
16. С пневмопоршня снимается манжета.
17. Вся снятые элементы прочищаются в нефтепродукте: керосин или бензин, обдуваются сжатым воздухом и подвергаются дефектовке.
18. После качественного просмотра деталей и починки требуемых запчастей или их замены осуществляется сборка в обратном порядке.

Каким образом можно отрегулировать ПГУ КАМАЗ

Финишным этапом восстановления устройства является регулировка ПГУ КАМАЗ. Для этого необходимо обеспечить полный ход толкателя пневматического усилителя не меньше 25 мм. Потому как при низком показателе сцепление полностью отключается. Таким образом, полный ход толкателя тестируется нажатием педали сцепления с усилием до упора.

Если ход не на должном уровне, то повторно тестируется показатель жидкости в бачке основного цилиндра привода сцепления и свободный ход. Если обнаруживается необходимость, то удаляется воздух из гидросистемы

Чтобы ПГУ служило качественно и надежно, важно не забывать об его своевременном ремонте и техобслуживании

Основные проблемы с клапанами

К числу главных неисправностей относят их прогорание, механическое повреждение и стук. В первом случае резко падает компрессия двигателя и требуется замена, а вторая свидетельствует о серьезных проблемах мотора и, соответственно, необходимости его капитального ремонта.

На практике обычно водитель сталкивается с появлением специфического стука, который может появляться на холодном и горячем двигателе. В первом случае, проблема может исчезать после нагрева мотора, что логично, учитывая расширение самих клапанов и уменьшение тепловых зазоров. Еще одной причиной проблемы может стать повышенная вязкость масла, которая не обеспечивает полноценного смазывания, а также забивание его каналов его подачи.

Стук клапанов на нагретом до рабочей температуры моторе свидетельствует об одной из следующих проблем:

• забитый масляный фильтр;
• недостаточное давление масла или малое его количество;
• неправильно выставленный тепловой компенсирующий зазор.

Также причиной проблем может быть естественный постепенный износ, неисправности в самом механизме, но на практике обычно она кроется в неправильно выставленном либо сбитом тепловом зазоре. Последний можно подправить с помощью регулировки клапанов.

Обратим внимание, что несвоевременный ремонт и техническое обслуживание ведет к серьезному усугублению проблемы. Например, если в двигателе недостаточное давление масла, то это может привести к локальному голоданию на трущихся поверхностях, что резко ускорит их износ

Двигатель Mercedes-Benz (Daimler) OM 457 LA

При разработке нового тягача за основу был взят самый мощный движок, устанавливаемый на Аксор — агрегат в 428 лошадиных сил.

Характеристики двигателя КАМАЗ 5490

• Шесть цилиндров, расположенных в ряд,
• Объем — 11,97 литра,
• Максимальный крутящий момент — 2100 Нм,
• Электронная система турбонаддува с промежуточным охлаждением надувочного воздуха,
• Система BlueTec, снижающая выбросы NOx и уменьшающая долю вредных веществ в выхлопе,
• Соответствие стандарту экологического класса Евро-5,
• Циркуляционное охлаждение охлаждающей жидкостью,
• 4-х-тактный непосредственный впрыск дизельного топлива,
• Диаметр цилиндра — 128 мм,
• Ход поршня — 155 мм,
• Заправочный объем охлаждающей жидкости без обратного охлаждения — 15 л,
• Объем заливаемого моторного масла, включая масляный фильтр — минимум 34 л, максимум 39 л.

Эксплуатация двигателя КАМАЗ 5490

Двигатель работает в паре с шестнадцатиступенчатой синхронизированной механической коробкой переключения передач (МКПП) ZF 16S-2221 с дистанционным управлением, что позволяет автомобилю, по словам владельцев, быть действительно «мощным и тяговистым».

Максимальная скорость автомобиля заявлена в 110 км/ч, при этом эти максимальные 110 км/ч на хорошей дороге двигатель выдерживает на ура, — говорят автолюбители. Расход топлива составляет в среднем 33 литра на 100 км, по отзывам эта цифра соответствует действительности — от 30 до 36 литров в зависимости от груза.

В обязательной регулировке клапанов двигателя КАМАЗ 5490 нет необходимости первые две сотни тысяч километров пробега. Выпуск инструментов для регулирования Камский завод начал еще заблаговременно до выпуска.

Проверка уровня масла, его замена, замена фильтрующих элементов — воздушного и масляного — все происходит стабильно в срок ТО. По отзывам владельцев, при соблюдении рекомендаций по эксплуатации нет необходимости проводить эти процедуры чаще.

Запчасти двигателя КАМАЗ 5490

Водители, которым пришлось искать запчасти для нового магистрально тягача, успели оценить уникальность грузовика — поступление важных и даже порой самых незначительных деталей с места производства может длиться довольно продолжительное время. Отзывы о наличии этой проблемы уже наполнили форумы автовладельцев.

Группа компаний АВТОАЛЬФА предлагает ускорить процесс получения запчастей с помощью больших складских запасов, а также официального дилерства большой группы компаний, которые производят запчасти для двигателя КАМАЗ 5490.

В эту группу входит основной производитель Daimler AG и другие немецкие компании:

Также в наличии запчасти импортных компаний других стран:

И всемирно известных производителей фильтрующих элементов MANN+HUMMEL и Fleetguard, Inc.

Регулировка клапанов КАМАЗ

Регулировка клапанов на автомобиле КАМАЗ всегда вызывает сложность. Это связано с тем что очень тяжело сориентироваться в положении поршней и выставить каждый поршень отдельно в верхнюю мертвую точку (ВМТ) в момент сжатия топлива в камере сгорания. И для проведения регулировки необходимо знать определённую последовательность действий.

Регулировку желательно проводить вдвоём с напарником, так как проворачивать коленчатый вал необходимо снизу автомобиля и желательно использовать при этом смотровую яму. В картере маховика имеется специальное окно, а на самом маховике отверстия. Если через смотровое окно вставить в эти отверстия прут соответствующего диаметра, то при его помощи маховик легко проворачивается на длину технологического окна, когда прут упрётся в одну сторону окна с другой появиться другое отверстие, и переставив в него прут мы сможем продолжить вращение маховика. Маховик необходимо вращать по ходу вращения коленчатого вала, как он вращается при работающем двигателе. На картере маховика сверху имеется стопор. А на маховике углубление, когда стопор войдет в это углубление маховик примет положение, соответствующее положению поршня первого цилиндра в ВМТ.

Но нам необходимо подвести поршень в ВМТ в момент сжатия топлива в первом цилиндре. Поэтому ориентируемся по метке расположенной на топливном насосе высокого давления (ТНВД). Как только метка на ТНВД установилась на момент впрыска топлива в первом цилиндре, только тогда застопоренный маховик принимает правильное положение.

Теперь убираем стопор и проворачиваем коленчатый вал на два отверстия маховика, что соответствует углу поворота в 60 градусов, в этом положении клапана 1 и 5 цилиндров полностью закрыты.

Постоянно путаешься в направлении вращения коленчатого вала. Что бы себя проверить есть простой способ, встаньте перед кабиной, и представьте, что вы заводите мотор с рукоятки по часовой стрелке, в эту сторону и должен вращаться маховик, то есть если снизу вращать маховик с помощью прута, прут будет двигаться в сторону аккумуляторных батарей. Итак, регулируем клапана 1 и 5 цилиндров. Затем проворачиваем маховик на 6 отверстий, что соответствует 180 градусам угла поворота, и регулируем клапана 4 и 2 цилиндров. Проворачиваем ещё на 6 отверстий и регулируем клапана 6 и 3 цилиндров. И в последний раз проворачиваем на 6 отверстий, регулируем клапана 7 и 8 цилиндров.

Сама регулировка клапанов большой сложности не вызывает, необходимо установить допустимый зазор между штоком клапана и коромыслом, делается это при помощи регулировочного винта , застопоренного гайкой. Раскручиваем стопорную гайку, ослабляя при этом регулировочный винт, устанавливаем щуп между коромыслом и клапаном. На впускных клапанах он имеет размер 0,35, на выпускных0,45 мм. Притягиваем регулировочный винт, чтобы щуп не был затянут и двигался между коромыслом и штоком клапана, и в то же время это движение не должно быть свободным. Затем затягиваем стопорную гайку, удерживая регулировочный винт с помощью отвёртки. После регулировки устанавливаем клапанные крышки.

Когда вы заведёте двигатель, вы сразу почувствуете, что он стал более приёмистым, так как цилиндры начали работать более равномерно по отношению друг к другу.

КАМАЗ-5490: взошла звезда на Востоке

В числе приоритетных разработок Камского автозавода — создание магистральных седельных тягачей для автопоездов европейской схемы: двухосный тягач и трехосный полуприцеп (сцепка полной массой 40–44 т и длиной 16,5 м). Премьерный показ такого КамАЗа-5490 состоялся на выставке «Комтранс» 2011 года. В начале 2014-го автомобиль поставили на конвейер.

Если услышите, что КамАЗ-5490 — это «Мерседес-Бенц Аксор», но собранный в Татарстане, не верьте. Это разные машины, хотя у них много схожих агрегатов. Да и территориально производства разведены. Камазовский тягач собирают на модернизированном главном конвейере КамАЗа, к стволу которого теперь приросла еще одна ветка, а челнинский «Мерседес-Бенц Аксор» собирают в технопарке «Мастер», на производственной площадке ОАО «Мерседес-Бенц Тракс Восток».

Ничего страшного, что КамАЗу досталась кабина от «Аксора», выпускаемого аж с 2001 года. На фоне привычной отечественной она — словно из будущего. С ней хорошо поработали камские инженеры, а дизайнеры умудрились придать довольно заурядной внешности немецкого грузовика для межрегиональных перевозок статность полноценного флагманского тягача.

У кабины КамАЗ-5490 оригинальные нижняя панель решетки радиатора, бампер, подножки, крылья. Материал — не подверженная коррозии пластмасса, высококачественная и прочная. Бампер и подножки смонтированы выше, чем у «Мерседеса». Немецкая кабина крепится к раме на пружинных стойках, а наша — на четырехточечной пневмоподвеске, более мягкой.

Светотехника своя. В серию пошел вариант с маленькими линзованными фарами «Хелла» и светодиодными указателями поворотов и габаритными огнями. Чуть позже появятся прямоугольные блок-фары не хуже по дизайну и сиянию, чем у добротных иномарок.

Кабину сваривают (из импортной штамповки), окрашивают и собирают у нас. Роскошные кресла везут из Елабуги. Там обосновалось известное немецкое предприятие «Граммер» (Grammer). Все прочие детали интерьера ничем не отличаются от тех, что на чистопородном «Аксоре», — их доставляют из-за рубежа.

Алгоритм регулировки клапанов Мерседес Актрос

Каждый раз после прохождения автомобилем 30 000 км должна производиться регулировка клапанов. Для каждой марки грузового автомобиля они индивидуальны.

Процедура регулировки клапанов происходит по следующей схеме:

Освобождается гайка в толкателе.
Захват головки регулирующего болта и грани тела толкателя происходит при помощи двух гаечных ключей.
Ключом придерживается гайка толкателя, а головка болта вращается в разные стороны. Это процедура проводится для того, чтобы получить необходимый зазор

Определение зазора осуществляется при помощи щупа.
При установке зазора фиксируется головка болта.
Головку болта следует закреплять с особой тщательностью и осторожностью, чтобы не сбить зазор.

ВНИМАНИЕ!

Опасность неправильного клапанного зазора!

• Поршень тормоза с выпускным клапаном должен быть установлен так, чтобы его можно было полностью запрессовать в штангу клапана.
• Осладьте контргайку (2) и открутите на несколько оборотов.
• При закручивании регулировочного винта (1) несколько раз вдавите штангу клапана (3) вниз до упораю.
• Из поршня (4) тормощща с выпускным клапаном должно полностью вытечь моторное масло.

Когда необходимо регулировать клапаны: основные признаки появления проблемы

Регулировку клапанов, как уже было указано выше, необходимо проводить после каждых 30 000 км пробега. Если же диагностика не была проведена вовремя, или регулировку клапанов выполнял не профессионал, то могут обнаружиться следующие проблемы:

• Падение мощности двигателя автомобиля.
• Появление посторонних звуков: стуки, лишние и необычные звуки в моторном отсеке.
• Карбюратор начинает работать со сбоями.
• В механизмах и узлах автомобиля возникают затруднения исполнения функций.

Регулировка клапанов двигателя КАМАЗ-740

Для регулировки клапанов вам понадобится некоторый инструмент. Ключ на 13, ключ на 14, отвертка, щуп, вороток, и ключи для протяжки головки блока цилиндров и стоек коромысел. Мы рассмотрим два вида регулировки клапанного механизма. Выясним какой будет наиболее точным.

Перед регулировкой клапанов рычаг переключения передач должен находится в нейтральном положении, а ручка троса остановки двигателя в верхнем положении. Однако перед регулировкой клапанов необходимо проверить установку угла опережения впрыска топлива.

Метки на ведомой муфте привода ТНВД должны находится в верхнем положении. При этом метки ТНВД и автоматической муфте впрыска топлива должен совпадать а фиксатор входить в паз маховика.

Теперь надо проверить момент затяжки болтов головок цилиндра, которые затягиваются моментом 165-185 Нм в следующей последовательности 1-2-3-4 крест накрест.

Далее снять клапанные крышки и проверить момент затяжки гаек шпилек стоек каромысел, которые затягиваются моментом 40-50Нм.

После этого уже проводится регулировка клапанного механизма газораспределения. Зазоры регулируются одновременно в 2 цилиндрах следующих к порядку работы друг за другом.

1 Положение-1 и 5 цилиндр

2 Положение 4 и 2 цилиндр

3 Положение 6 и 3 цилиндр

4 Положение 7 и 8 цилиндр

Коленчатй вал у нас установлен в положение начала впрыска топлива в первый цилиндр. Теперь надо повернуть его по ходу вращения на 60 градусов. Каждое отверстие в маховике расположено через 30 градусов, что соответствует первому положению регулировки тоесть в первом и пятом цилиндре. Остальне положения регулировки определяются поворотом коленчатого вала на углы 180, 360, 540 градусовот первого положения.

Регулировка клапанов выполняется на холодном двигателе. Зазор для впускных клапанов должен быть 0,3 мм для выпускных 0,4 мм щуп указанных размеров должен входить с усилием.

Мой метод регулировки клапанов

Мой метод по проще чем в книге. Точно также перед началом регулировки проверяем затяжку болтов головок цилиндров, проверяем момент затяжки гаек шпилек стоек коромысел, после этого тогда и проводим регулировку клапанов.

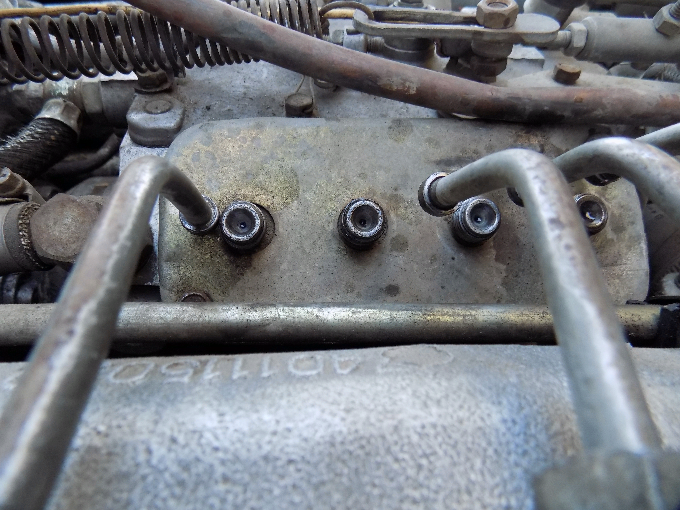

Далее откручиваем все патрубки высокого давления на ТНВД. Монтажкой прокручиваем за маховик и смотрим в каком цилиндре вступила солярка. Это значит там и есть ВМТ данного цилиндра. Берем щуп отвертку ключ на 14 и начинаем регулировку клапанов.

Я выставляю на впускной клапан 0,25 мм, а на впускной 0,30 мм зазор. Потом прокручиваем на 2 отверстия это 60 градусов и уже можно не смотреть на впрыск насоса там точно будет следующий цилиндр идущий по порядку 15426378.

Я два раза регулировал по книге по первому методу но качество регулировки получается хуже если по 2 цилиндра регулировать. С моим методом двигатель работает отлично даже не шелохнется как будто и не заводил.Всем советую попробовать отрегулировать клапана как написал я для сравнения увидите разницу.

https://youtube.com/watch?v=dF_lNE8Dm-U

Различные виды зажигания

Процесс работы всего автомобиля КАМАЗ заметно зависит от момента впрыска. Если в машине начало осуществляться раннее зажигание, то поршень не способен добраться до высшего положения до поступления топлива в полость рабочей камеры. К признакам такого явления относятся:

• жесткое функционирование силового аппарата;
• наличие звона при нажимании педали газа, который усиливается во время повышения температуры на силовом устройстве;
• наличие слабой тяги;
• увеличенный расход топливных масс.

Во время позднего зажигания поршень двигается вниз от своей верхней точки, а топливо одновременно начинает движение. Искра отстает от всего процесса и завершает его. Признаки позднего запуска следующие:

• наличие белого дыма, идущего из выхлопной системы. Чем серьезнее проблема, тем больше количество белого дыма;
• неверный набор оборотов двигательным агрегатом;
• слишком мягкое функционирование силового аппарата;
• тряска мотора во время плавного нажатия на педаль (увеличение крутящего момента значительно снижает этот эффект);
• увеличение расхода топлива;
• перегрев мотора;
• плохая тяга автомобиля.
