Что такое тормозной суппорт автомобиля?

Почему ремонт нужно начинать с направляющих суппорта

Эти детали, в простонародье называемые «солдатиками», дают сбой чаще любых других деталей суппорта. Они должны быть абсолютно целыми и без каких-либо усилий ходить взад-вперед. Это уж не говоря о том, что направляющие обязаны полностью выниматься. Причем даже малейшие следы ржавчины на них или затрудненность хода – четкий сигнал о необходимости ремонта. В зависимости от ситуации «солдатики» меняют или восстанавливают их работоспособность.

 Чтобы отремонтировать направляющие суппорта, потребуется универсальный состав «ВД-40» либо какой-то другой подходящий состав, которым нужно прочистить посадочные гнезда этих деталей и пыльники. Свидетельством того, что грязь и другие отложения удалены, является светлая пена вместо потемневшей. Далее нужно смазать сами болты – допустимо использовать даже морально устаревший, но хорошо известный литол – и, вставив их в отверстия, несколько раз пройтись взад-вперед.

Если направляющие повреждены или треснуты, порван пыльник – ставим новые. Тем более, что они входят в состав специальных ремкомплектов, цены на которые явно не заоблачные.

Что такое тормозной суппорт

Под тормозным суппортом подразумевается деталь, установленная на тормозном диске, которая закреплена на поворотном кулаке или задней балке. Машина среднего класса имеет передние суппорта. На задних колесах устанавливаются тормозные барабаны.

Более дорогие автомобили оснащаются полностью дисковыми тормозами, поэтому на задних колесах они также имеют суппорта.

Действие тормозного суппорта напрямую связано с усилиями водителя, когда он нажимает на педаль тормоза во время движения машины. В зависимости от силы воздействия на тормозную педаль, скорость срабатывания будет разной. Барабанные тормоза работают по другому принципу, но сила торможения так же зависит от усилий водителя.

Ремонт суппортов

Если суппорт не пострадал от выработки или коррозии, его можно отремонтировать и ездить дальше. Как правило, ремонт делают в двух случаях: когда подклинивают колодки или когда нужна замена ремкомплекта.

Внешние металлические пластины колодок могут ржаветь от постоянной влаги, соли и другой химии с дороги. Не спасает даже краска, которой они покрыты. Когда ржавчины много, колодки плохо перемещаются и могут заклинить.

Если проблема не затронула сам суппорт, колодки можно почистить, смазать (использовать нужно высокотемпературную смазку и следить, чтобы она не попала на фрикционные поверхности), а затем поставить на место.

Если же на прилегающих поверхностях суппорта видна выработка, даже небольшая, чистка колодок не поможет. Здесь можно только заменить саму деталь. Ниже, видео по теме, что делать чтоб не клинило механизм.

Купить сменный комплект резины для суппорта – задача несложная, принцип тот же, что и при покупке самого суппорта (поиск по VIN-коду автомобиля или марке/модели/году выпуска и т.д.)
При самостоятельном ремонте нужно подготовить место, где можно разобрать суппорт, чтобы внутрь механизма не попала пыль и песок, далее делаем все пошагово.

1. Демонтаж суппорта.
2. Полная разборка, очистка.
3. Проверка на предмет коррозии и выработки.
4. Смазка направляющих.
5. Установка ремкомплекта: уплотнителей направляющих, уплотнителей цилиндров, уплотнитель штуцера прокачки, пыльников направляющих, пыльников поршней.
6. Сборка и установка на место.
7. Прокачка тормозной системы.

На видео, ниже, наглядно показано, как произвести замену. Советуем сделать громкость тише, а то музыка немножко раздражающая.

Совет: если вы впервые разбираете суппорт, фотографируйте каждую деталь до ее снятия. Это поможет правильно собрать всю систему.

3) Система контроля устойчивости

Система курсовой устойчивости, система контроля устойчивости, система динамической стабилизации (ESP) – все это название одной технологии, которая вмешивается в движение автомобиля, как только его колеса начинают проскальзывать. В момент срабатывания данной системы на приборной панели начинает мигать значок, обозначающий работу системы стабилизации (иконка автомобиля, обозначающая занос).

Вам не стоит бояться подобного значка. В тот момент, когда он начинает мигать, система ESP, для того чтобы предотвратить занос автомобиля, начинает на одном или нескольких колесах задействовать тормоза. Так что, увидев значок срабатывания системы стабилизации, не нужно кричать «караул!» и ехать в сервис или же выносить по телефону мозг автослесарю. Также этот значок будет вам предупреждением, что дорога скользкая.

В таком случае просто немного сбавьте скорость и не делайте резких движений рулем и не нажимайте резко педаль тормоза. Помните, что система стабилизации не умеет нарушать законы физики. Она работает до поры до времени. И ни в коем случае не отключайте эту систему. Особенно на скользкой дороге. Единственное, когда вы можете без опаски нажать кнопку отключения системы ESP, – это когда вам нужно выехать из глубокого снега.

Назначение тормозного суппорта

Как уже было сказано, тормозной суппорт устанавливается над тормозным диском. При активации системы колодки плотно зажимают диск, что способствует остановке ступицы, и, как следствие, всего автомобиля.

Данная деталь является разборной, поэтому при износе разных элементов механизма можно купить ремкомплект и заменить вышедшую из строя запчасть.

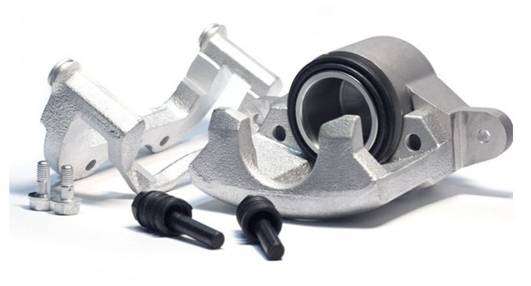

В основном в устройство тормозного суппорта входят такие элементы:

• Корпус;
• Направляющие на суппорта, которые позволяют выставить равномерное воздействие колодок на диск;
• Пыльник поршня для предотвращения попадания твердых частиц в привод тормозов, чтобы он не заклинил;
• Поршень тормозного суппорта, приводящий в движение подвижную колодку (чаще всего колодка с противоположной стороны крепится на плавающей скобе, и устанавливается максимально близко к диску);
• Скоба, которая не дает колодкам болтаться и в свободном положении касаться диска, вызывая скрежет;
• Пружина суппорта, которая отодвигает колодку от диска при послаблении усилий от педали тормоза;
• Тормозная колодка. В основном их две – по одной с каждой стороны диска.

Принцип работы тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

• высокие показатели теплоотдачи;
• прочность;
• высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).

Рекомендации по обслуживанию и ремонту суппортов

Зачастую в суппортах закисают направляющие либо поршни. Проблема с последними возникает из-за несвоевременной замены тормозной жидкости. В старой жидкости скапливается вода, способствующая стремительному окислению деталей. И чем реже используется автомобиль, тем выше вероятность закисания поршней.

Для предотвращения такой ситуации нужно своевременно менять тормозную жидкость и прокачивать тормозную систему, регулярно проверяя ее работу при этом. Меняя передние колодки, оценивайте, нормально ли движутся поршни. Если их утапливание требует значительных усилий, это повод насторожиться.

Не полностью закисшие поршни есть шанс реабилитировать путем размачивания. Для этого в пространство за уплотнителями с помощью шприца подается тормозная жидкость. Чтобы поршень вышел из цилиндра, нужно многократно нажать на педаль тормоза, затем поршень снова утапливается. Повторяйте операцию, пока поршень не станет двигаться свободно. Чтобы при выдавливании поршень полностью не выпал из цилиндра, можно сделать упор, например из старых колодок, которые размещаются непосредственно в суппорте.

Закисание направляющих ликвидируется путем их снятия и очистки от загрязнений и следов окисления. Затем направляющие обрабатываются подходящей по составу смазкой (литол или его аналоги). Обрабатывать нужно не только направляющие, но и отверстия, в которых они размещаются. При значительном износе пыльников и пружин целесообразнее заменить пальцы на новые.

Жидкость заливайте только свежую. Если емкость с тормозной жидкостью была некоторое время открыта, туда могла попасть влага, которая впоследствии может вызвать коррозию окружающих металлических частей.

Учитывайте, что у большинства моделей автомобилей примерно 70 % тормозных усилий производится передними тормозами. Из этого следует, что вторичная замена передних колодок, скорее всего, потребует замены и задних.

Технология

Нажимая на педаль тормоза, водитель выжимает тормозную жидкость в направлении суппорта и приводит поршень в движение. Это закрывает плоскогубцы, прижимая тормозные колодки к диску. При торможении поршень в суппорте перемещается на доли миллиметра, деформируя при этом его уплотнительное кольцо. Если водитель снимает ногу с тормоза, то это уплотнительное кольцо снова вытаскивает поршень, действие тормоза ослабляется. При этом минимальное боковое воздействие тормозного диска гарантирует, что тормозные колодки в своих направляющих отойдут от диска и больше не будут его касаться.

Новое – это хорошо забытое старое

Надо сказать, наш герой «суппорт» присутствует только в системах с дисковыми тормозами. У барабанных, которые очень любят отечественные автоконструкторы и производители очень бюджетных машин, такой детали нет.

Обратимся к истории. Тормозной суппорт вместе со всей дисковой системой появился благодаря талантливому британскому инженеру Фредерику Ланчестеру ещё в довоенные годы.

К сожалению, надёжность такой конструкции в те годы оставляла желать лучшего – конструкторы не могли ещё создать достаточно качественные детали, которые могли бы безотказно работать в жёстких условиях, ведь при торможении выделяется большое количество тепла, с которым нужно справляться.

Из-за этого дисковые системы отошли на второй план, уступив барабанным, но только до тех времён пока  промышленность не освоила новые материалы и технологии.

Такие времена настали в 50-е годы ХХ столетия, именно тогда появился первый серийный автомобиль, оснащённый дисковыми тормозами — Chrysler Crown Imperial.Рис.

Немного истории

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок

Следовательно, именно суппорт тормозной является важнейшим компонентом.

Как работает

Принцип работы тормозного суппорта основан на гидравлическом давлении. Усилие вызывает хождение поршня в главном тормозном цилиндре. Свойство жидкости – она не сжимается под давлением, поэтому давление передается к тормозному узлу. Так как в суппорте тоже есть поршень, он под воздействием давления выдвигается наружу. Диск с двух сторон зажимается колодками, они трутся об него, и трением гасится скорость. Возвращение поршня на место происходит в результате воздействия упругих колец.

Размеры корпуса узла могут варьироваться в зависимости от размера колодок. И задний, и передний суппорт работают одинаково.

Принцип работы

Суппорт тормозной на ВАЗ имеет стандартную конструкцию. Для производства корпуса используют прочный закаленный металл, который защищает внутренние детали от преждевременных повреждений и негативного воздействия воды. Внутри расположены поршни, металлические скобы для фиксации, направляющие.

Резиновые пыльники защищают от попадания и проникновения пыли. Конструкция включает также крепежные элементы, уплотнительные прокладки. Принцип функционирования этого устройства выглядит следующим образом:

1. Поршень подключается к гидравлической системе тормозной системы. Жидкость влияет на поршни переднего тормозного суппорта, поэтому создается определенный уровень давления.
2. Когда происходит повышение давления, поршень начинает выталкивать колодку.
3. Под давлением происходит надежный прижим колодок, которые соединяются с дисками. Сила активности и сжатия зависит от интенсивности давления на педаль транспортного средства. Все узлы в таком случае создают силу трения, поэтому машина начинает останавливаться.
4. Когда водитель отпускает педаль транспортного средства, все узлы рассоединяются между собой и принимают первоначальное состояние.

Это классический вариант функционирования суппорта

Важно помнить, что существуют конструкции деталей, поэтому принцип работы может отличаться

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей

Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки

Отчего выходят из строя тормозные суппорты? Какие признаки?

Причин несколько. Прежде всего коррозия. Это относится, в частности, к поверхности самих суппортов, которые из-за высоких температур и механического воздействия утрачивают краску и коррозируют. Также изнашиваются пыльники гидроцилиндров и «пальцы». Кроме того, выходу из строя подвержены сами гидроцилиндры, механика колодок у стояночного тормоза, а также гидравлическая запорная арматура.

Проблемы с суппортами могут случаться и по вине сервиса. Неоптимальный подбор, некорректная установка, грязь. Верный признак неблагополучия тормозных суппортов – писк, дребезжание, перегрев и заклинивание в работе тормозной системы. Здесь же неравномерное тормозное усилие, отсутствие полного растормаживания, проблемы с утечкой тормозной жидкости.

Простой и полезный совет. Сразу после поездки, если обошлось без резких оттормаживаний, проверьте температуру всех колес. Если какое-то значительно теплее, обратитесь в мастерскую.

Ремонт заднего тормозного суппорта

Любой ремонт заднего суппорта начинается со снятия пыльника. Для этого необходима плоская отвертка. Сняв пыльник, осмотрите поверхность поршня, если на нем видны следы ржавчины, суппорт желательно заменить целиком. Потому что попавшая между стенками цилиндра и поршнем ржавчина часто приводит к повреждению зеркала стенок.

Чтобы заменить манжету, необходимо извлечь поршень. Для этого существуют три приема, имеющих свои плюсы и минусы.

1. Извлечение поршня на автомобиле. Если точно известно, что придется вытаскивать поршень чтобы заменить резиновые уплотнители, то это можно сделать еще на автомобиле. Сняв суппорт со скобы, попросите помощника плавно нажать на педаль тормоза. Давление в тормозной системе возрастет и выдавит поршень. Как только он выйдет, необходимо подать помощнику сигнал, чтобы он отпустил тормоз. Плюс этого метода – легкое извлечение поршня. Минусы – работать приходится в неудобных условиях и теряется большое количество тормозной жидкости.
2. Чтобы извлечь поршень из цилиндра можно воспользоваться разводным ключом. Обхватите верх поршня и, поворачивая его из стороны в сторону, вытаскивайте. Этот метод чаще всего применяют в тех случаях, когда поршень необходимо заменить. Ведь неловкое движение ключом приведет к образованию царапин на поверхности поршня. Плюс такого метода в том, что поршень можно доставать в комфортных условиях, зажав суппорт в тиски.
3. Также можно извлечь поршень с помощью сжатого воздуха. Для этого необходим переходник с подходящей резьбой. Подключив переходник к компрессору и суппорту, подавайте воздух до тех пор, пока поршень полностью не выйдет. Минусы этого поршня – необходимы компрессор и специальный переходник, выход поршня больше похож на выстрел, поэтому существует вероятность его повреждения.

После того, как поршень извлечен, необходимо внимательно осмотреть стенки цилиндра. Если зеркало стенок имеет царапины или задиры, суппорт подлежит замене. Если поврежден только поршень, то его можно приобрести как в составе ремкомплектов, так и отдельно.

Ремонт заключается в замене резиновых уплотнителей (манжет) и, при необходимости, поршня. Вытащив с помощью отвертки старую манжету, тщательно промойте цилиндр суппорта с помощью спирта. Не забудьте во время промывки вытащить заглушку из впускного отверстия. После промывки обязательно просушите его. После каждой разборки необходимо устанавливать новую манжету. Для этого смажьте стенки цилиндра, включая посадочное место манжеты, тормозной жидкостью. Смажьте наружную поверхность поршня тормозной жидкостью, ровно вставьте в суппорт и вдавите рукой. Если поставили правильно, то он войдет достаточно туго. Если поставили криво, то вдавить поршень не получится.

Можно ли отремонтировать тормозной суппорт?

Да, можно, причем за вполне подъемные деньги. Не ведитесь на предложение заплатить N-ную сумму за новый. Многие профильные СТО знают свое дело и помогут вам. Главной сложностью ремонта является отсутствие или дефицит родных запчастей или проблемы с выбором аналогов. Опыт показывает, что практически для любого суппорта ищутся и находятся качественные «неоригиналы» манжетов или поршней. Возможно, извлечь окислившиеся поршни из своих колодцев сложно без специальных инструментов. Но для квалифицированного сервисмена на СТО с отличной оснасткой эта операция вполне доступна. Те же задиры в колодцах, вопреки устоявшейся точке зрения, вполне ремонтопригодны.

Особое внимание обращайте на целостность корпуса суппорта. Беда, если при установке/замене узла криворукий сервисер повредит корпус

Восстанавливать его не стоит.

Уход

Чтобы механизм служил долго и исправно, следует регулярно контролировать состояние суппорта. Ниже приведем несколько полезных советов:

Раз в полгода осматривать визуальное состояние суппорта

Особое внимание обращайте на потеки. Их не должно быть ни на шлангах, ни в местах соединений

При наличии таковых нужно срочно искать источник проблемы. Обычно это перетертый или изношенный шланг. Он имеет двухслойную конструкцию, но даже если первый слой повредился, такой элемент подлежит замене. Чем это опасно? Из-за потеков постоянно падает уровень жидкости в системе. Это приведет к невозможности работы поршня, так как ему не будет хватать давления.
Проверяйте, как свободно двигается поршень. Если долго не менять тормозную жидкость, он может закиснуть из-за ржавчины. В лучшем случае у вас ухудшится эффективность торможения. В худшем придется менять полностью цилиндр.
Следите за остатком фрикционного материала колодок. Современные производители оснащают их механическими датчиками. Когда толщина колодок близится к двум миллиметрам, металлическая пластинка начинает касаться краев диска при торможении. В итоге водитель слышит характерный писк. Это говорит о том, что колодки пришли в негодность. Если их время не заменить, о диск будет тереться сам металл – накладка колодки – либо вовсе суппорт. Это приводит к повышенному износу обоих элементов. При существенных задирах такие механизмы больше не подлежат эксплуатации.

Смазка для суппортов

Можно ли использовать смазку любую? Конечно же, нет. Самые распространенные смазочные материалы созданы из масел и в процессе нагрева разжижаются, стекают с металла.

Не рекомендуется применять солидол, литол, а также иные медные, либо керамические смазки из-за взаимодействия с резиновыми элементами. Они вредят резине. Пыльники соскакивают с базовых мест, из-за чего пальцы в итоге не защищены.

Чем же в таком случае лучше смазывать? Покупайте для направляющего переднего суппорта и иных элементов только такие смазки, которые предназначены для направляющих. Изделия встречаются от производителей Bosch, Liqui Moly.

Как он устроен?

Конструкция суппорта состоит из механизмов:

• нижних салазок продольного суппорта;
• поперечных салазок поперечного суппорта с прикрепленной поворотной плитой;
• поворотной плиты с установленным на ней верхним суппортом с резцедержателем;
• фартука.

Продольный суппорт – это салазки (нижние салазки), на которых смонтировано все механизмы агрегата. Привод от ходового вала или ходового винта, посредством коммутирующих устройств, расположенных в фартуке, а также вручную. Нижние салазки суппорта перемещают весь агрегат по направляющим станины.

Поперечный суппорт – механизм, сопряженный с направляющими продольного суппорта. Привод: механический – от винта каретки или вручную. Задаёт направление поворотной плите и верхнему суппорту с резцедержателем.

Поворотная плита закреплена гайкой на поперечных салазках. На поворотной плите установлен механизм верхних салазок (верхнего суппорта).

Верхний суппорт – каретка с салазками (верхние салазки), сопряженными с направляющими поворотной плиты. Поворотная плита предназначена для установки верхнего суппорта под углом к оси поперечных салазок (нарезание конусов).

Резцовая головка (резцедержатель) – установленный на горизонтальной площадке верхних салазок подвижный механизм с четырьмя площадками для крепления режущего инструмента или обрабатывающих агрегатов (напр. – шлифовальная головка) или приспособлений для крепления самой заготовки.

Фартук – основной узел управления всей работы суппорта. На нём смонтированы органы включения – выключения механизмов станка, непосредственно сообщающих величину подачи режущему инструменту.

Механизмы суппорта сообщают режущему инструменту движение в горизонтальной плоскости:

• продольное – вдоль оси заготовки;
• поперечное – под прямым углом относительно оси направляющих станины;
• под заданным углом к продольной оси обрабатываемой детали.

Станки, массой больше 1000 кг, снабжаются устройствами ускоренного перемещения суппорта. Легких станков, как правило, таких устройств лишены, но народные умельцы успешно решают эту проблему самостоятельно.

Ремонт и профилактика суппорта

В любом суппорте, со скобой или без нее, предварительно проверяется работоспособность поршня – он должен двигаться нормально. Если это так, следующим шагом должно быть уже вышеупомянутый демонтаж суппорта, снятие тормозных колодок и отсоединение магистрали для тормозной жидкости. Поскольку вся конструкция данного узла подвижна за счет направляющего болта, который движется по втулке с резиновой прокладкой, прокладку следует проверить на эластичность и герметичность

Не менее важно и состояние болта со втулкой. Если оно вызывает сомнение – есть следы закисливания, повышенного механического износа и пр

– эти детали меняются на новые.

Зачастую отверстие, куда вставляется резиновая прокладка, имеет нарост из затвердевшей пыли. Это приводит к сдавливанию прокладки и препятствованию движению суппорта по направляющим болтам. В таких случаях обязательной процедурой является очистка отверстия от отложений. Однако использование для этих целей круглого напильника противопоказано по двум причинам: во-первых, этот инструмент малоэффективен; во-вторых, его применение часто приводит к появлению выбоин, в которых скапливается еще больше грязи. Оптимальный вариант – дрель с насадкой нужного диаметра.

Следующий шаг представляет собой нанесение специальной смазки на внутреннюю поверхность отверстия корпуса суппорта. Кроме того, в смазывании нуждается и резиновая прокладка цилиндрической формы, втулка и направляющий болт. И не нужно бояться нанести слишком много, ведь все равно лишняя смазка впоследствии будет вытеснена деталями.

Обязательной смазке, в том числе профилактического характера, подлежит поршень. Для этого вначале демонтируется кольцо прокладки-пыльника с помощью простой плоской отвертки. Далее поршень вжимается, а образовавшаяся полость очищается и заполняется смазкой. Чистить нужно и пыльник, однако целесообразнее его заменить, надеть поршень и зафиксировать кольцом. Благодаря этому поршень менее подвержен коррозии и ходит более плавно, а пыльник не будет затвердевать при возникновении высокой температуры.

Чтобы обеспечить повышенную защиту поверхности суппорта от окисления, ее красят антикоррозионной краской из баллончиков. Однако перед этой процедурой металл тщательно очищается от грязи и ржавчины – в последнем случае понадобится металлическая щетка. Как показывает практика, одного баллончика краски вполне хватает на три прохода для каждого из четырех суппортов.

Если при торможении автомобиля наблюдается скрип, это означает, что некоторые точки суппорта плохо смазаны или же смазка полностью выгорела. Чтобы избежать дискомфорта, при каждой замене колодок следует нанести смазывающий материал на следующие точки – нерабочая поверхность суппорта, два направляющих болта и поршень. И ненужно бояться сделать что-то неправильно: даже автоновичок при минимальном инструктаже вполне способен осуществить профилактические и ремонтные работы в отношении этого механизма.

Что такое суппорт?

Водители, которые выполняют ремонтные работы самостоятельно или интересуются конструктивными особенностями деталей, могут изучить информацию об его функционировании, габаритах. По внешнему виду деталь имеет компактные и небольшие размеры. Она входит в общую конструкцию тормоза дисковой конструкции. Основная задача заключается в своевременном реагировании на педаль тормоза, чтобы автомобиль останавливался. Также от исправного состояния зависит функционирование колодок.

Основная задача суппорта на машине связана с быстрым торможением и полной остановкой автомобиля. Именно поэтому нужно регулярно проводить технический осмотр, чтобы своевременно находить неисправные узлы и детали. Также от функционирования зависит и безопасность на дороге не только самого водителя, но и других участников дорожного движения.

Дополнительная функция этого элемента заключается в надежной и крепкой фиксации колодок. Они находятся параллельно друг к другу. При неисправности или деформации может возникнуть перекос. В таком случае происходит снижение эффективности процесса торможения. Владельцы должны помнить, что если не устранять неисправность, то можно столкнуться с преждевременным и серьезным износом тормозных элементов

Важно регулярно проверять суппорт на техническую исправность. Если обращаться за помощью на станцию технического обслуживания, специалисты будут проверять работоспособность при помощи оборудования и стендов

Они смогут своевременно и точно обнаружить деформированные участки, повреждения, сколы и трещины.

Виды тормозных суппортов

Хотя на сегодняшний день существует много разработок, направленных на улучшение надежности тормозной системы, основными являются два вида:

• Фиксированный тормозной суппорт;
• Плавающий тормозной суппорт.

Хотя конструкция таких механизмов и отличается, принцип работы практически идентичен.

Фиксированная конструкция

Такие суппорты устанавливаются неподвижно. Они имеют минимум два рабочих поршня. Двухпоршневые суппорта с обеих сторон зажимают диск, что повышает эффективность системы. В основном такие тормоза устанавливаются на спорткары.

Автомобильные производители разработали много вариантов суппортов с фиксированной конструкцией. Встречаются четырех-, шести-, восьми- и даже двенадцатипоршневые модификации.

Плавающий тормозной суппорт

Данный вид суппортов был создан раньше. В устройстве таких механизмов имеется один поршень тормозного цилиндра, который приводит в движение колодку, установленную за ним с внутренней стороны диска.

Чтобы тормозной диск зажимался с двух сторон, с внешней стороны также имеется колодка. Она неподвижно закреплена на скобе, соединенной с корпусом рабочего поршня. Когда водитель нажимает на педаль тормоза, гидравлическое усилие выдавливает поршень в сторону диска. Тормозная колодка упирается в диск.

Корпус поршня немного смещается, приводя в движение плавающую скобу с колодкой. Благодаря этому тормозной диск фиксируется колодками с обеих сторон.

Такой тормозной системой оснащаются бюджетные автомобили. Также как и в случае с фиксированной, плавающая модификация суппортов является разборной. На них можно приобрести ремкомплект для суппорта и заменить сломавшуюся деталь.
