Таблица усилий затяжки при монтаже метрического крепежа. wikiстатья

Особенности использования ключа

Все ключи, которые приобретаются в магазине, должны иметь подробную инструкцию по применению. Производитель должен указать рекомендации по настройке устройства.

Для того чтобы избежать поломки и в полной мере воспользоваться всеми преимуществами приобретаемого устройства для закручивания крепежных элементов с контролем прилагаемой силы следует уделить внимание на нижеприведенные моменты:

1. Рекомендуется при приобретении подбирать инструмент так, чтобы требуемое усилие находилось в рекомендуемом диапазоне, ближе к середине. Есть смысл в приобретении универсального устройства, которое подойдет для решения различных задач.
2. Довольно распространенным вопросом можно назвать то, как проверить динамометрический ключ своими руками. Подобное устройство относится к измерительным, и его следует периодически проверять, корректировать значение получаемых показателей.
3. Если при эксплуатации превысить максимальное значение прилагаемого усилия, то велика вероятность появления неисправности. Поэтому крайне не рекомендуется превышать максимальный показатель, указываемый производителем в инструкции по применению или нанесенный на шкале измерения.
4. Многие модели предназначены для бережного использования. Другими словами, удары и другое воздействие может стать причиной появления дефектов корпуса. Именно поэтому после каждого применения рекомендуется проводить осмотр конструкции на предмет появления неисправности. Своевременный ремонт позволяет продлить срок эксплуатации изделия.
5. Хранить изделие следует в соответствии с рекомендациями производителя.

Что касается самодельного варианта исполнения конструкции, то она менее прихотливая в применении и хранении. Слабым звеном можно назвать весы, которые восприимчивы к ударам и другому небрежному отношению. Именно поэтому после использования самодельного ключа рекомендуется его разобрать и хранить динамометр в защитном контейнере.

Доброго всем! Расскажите пожалуйста или дайте ссылку на сайт — интересует устройство динаметрического ключа с ограничением по щелчку (ключ типа трещётки, рукоять со шкалой). Спасибо.

Сообщите эл.почту кину схемку принципиальную своих ключей (в принципе все в аналоге) но могут быть незначительные отличия.

Могу я много балаболить, в неправде же никто не обвинял.

Спасибо, отправил в личку.

Получил, огромное спасибо.

Сломали мне динамометрический ключ Force, щелчек слышен только при откручивании, разобрал, вроде все целое, единствнное так и не допер за сект чего должен быть щелчек при затяжке. Скиньте плиз схему ключа на lazovit@km.ru Заранее благодарен.

А на ifolder можно? Или это информация закрытая, только «для своих»? На всякий случай warhamster@inbox.ru — может, и мне перепадет случайно.

Может, и мне кто-нибудь кинет динамометрическую косточку? [

]( ) ygbspb@rambler.ru

Warhamster Пасиб.

Да простое там устройство,система разноплечих рычагов, подпирается пружиной,которая регулирует момент срабатывания.

Вот и весь секрет.

При самостоятельном ремонте или обслуживании транспортного средства требуется использовать достаточно обширный перечень инструментов. Это во многом зависит от того, какие именно задачи необходимо выполнить автовладельцу.

Некоторые узлы собирают сравнительно грубо, то есть требуется максимально прочно затянуть соединения с расчётом на то, что в дальнейшем вы также сможете демонтировать крепёжные элементы. Здесь особой роли не играет, какое конкретно усилие будет прикладываться.

Но есть такие элементы автомобиля, где крайне важно дозировать усилия при затяжке соединительных компонентов. В противном случае это приведёт к поломкам, разгерметизации, утечкам и прочим неприятностям

Причём сильно затянутые соединения не менее опасны, чем не докрученный крепёж

И это важно понимать

Причём сильно затянутые соединения не менее опасны, чем не докрученный крепёж

И это важно понимать

Для решения подобных задач требуется специальный динамометрический ключ. Он бывает нескольких разновидностей, что позволяет подобрать оптимальный вариант инструмента для той или иной ситуации. Если в гаражных условиях обычные автовладельцы предпочитают в основном щелчковые и стрелочные устройства, то для сотрудников автосервиса объективно лучшим решением будет электронный ключ.

Выбрав инструмент, перед началом работ придётся внимательно разобраться в том, как правильно пользоваться динамометрическим ключом. Для этого нужно знать устройство, принцип работы девайса, а также понимать разницу между видами инструментов.

Принцип работы и устройство

Разобраться в принципе работы динамометрического ключа необходимо, поскольку без этого вы не сумеете правильно воспользоваться возможностями этого инструмента.

Устройство напоминает обычную трещотку. Но ключевым отличием здесь выступает присутствие специальной шкалы. Именно на ней отображается усилие, которое прилагает пользователь к крепежу.

В основе инструмента лежит рукоятка, способная вращаться в двух направлениях. На корпус наносится основная шкала, а на ручке есть дополнительная. Основная шкала предназначена для демонстрации диапазона усилий, актуального для каждого конкретного динамометрического ключа.

В действительности несложно разобраться в том, как работает специальный динамометрический ключ для автомобиля. Хотя они бывают разного типа, устроены девайсы примерно одинаково. То, как конструктивно выполнен динамометрический ключ, зависит от его разновидности. Более конкретно разберём особенности работы со стрелочным, щелчковым и электронным девайсом.

Многие автомобилисты, работающие самостоятельно со своей машиной, знают, для чего нужен динамометрический ключ. Он позволяет приложить нужное усилие с максимальной точностью при затяжке резьбовых соединений. Вот для чего предназначен динамометрический ключ. Это устройство для затяжки гаек и болтов с заданным и дозированным усилием

Важно знать, в чём оно измеряется. Тогда будет проще понимать, как грамотно рассчитать затяжку и настроить предварительно инструмент

Это усилие измеряется в Ньютон-метрах (Нм).

Работающие на СТО мастера вряд ли могут представить себе комплект инструментов для обслуживания автомобилей клиентов, в котором отсутствует динамометрический ключ. С его помощью измеряется точное усилие. Эти измерения позволяют предотвратить утечки, разгерметизацию, а также поломку узлов и механизмов транспортного средства.

У ключей имеются разные насадки, которые адаптированы под выполнение определённых задач. Потому это универсальное устройство с широкими функциональными возможностями. Для применения той или иной насадки используется выходной квадрат. На него пользователь монтирует насадку рожкового, накидного или гаечного типа. Не стоит забывать о ключах-отвёртках, которые пригодятся при работе с электроникой и очень хрупкими механизмами автомобиля.

Различия между ключами разного типа незначительные. Все они обязательно включают в свою конструкцию:

• рукоятку;
• фиксатор для установки момента;
• измерительный компонент или установочную шкалу;
• съёмную насадку (трещотку);
• гнездо под насадки;
• корпус с пружинным механизмом.

Прежде чем покупать динамометрический ключ, обязательно подумайте, для каких именно задач он будет использоваться. Основную роль играют размер креплений и их расположение. Для труднодоступных мест удобнее использовать щелчковые и рожковые девайсы. А инструментом с максимальной точностью выступает электронный тип динамометрического ключа. Хотя такие устройства преимущественно применяются в автосервисах, а для личного использования они в действительности не нужны.

Принцип работы инструмента

Полуавтоматические динамометрические ключи напоминают по форме и конструкции обычный ключ с трещоткой, который используется под торцовые головки. Единственным существенным отличием от своих «собратьев» является наличие специального храпового механизма, который дает возможность встроенной шестерне крутиться в двух направлениях.

Например, чтобы вернуть рукоятку инструмента назад после полного оборота, нужно приложить относительно небольшое усилие. А вот, чтобы затянуть гайку следует приложить немного больше усилия.

Когда достигается необходимое значение, шестеренка трещотки попросту начинает проскакивать (при этом слышен характерный звук), в результате чего гайка или болт больше не затягивается. Таким образом, исключается вероятность того, что резьба сорвется.

Динамометрические ключи со шкалой измерения прилагаемого усилия по умолчанию не обладают возможностью ограничения крутящего момента при достижении заданного значения. В данном случае этот момент необходимо контролировать самостоятельно при помощи механической или электронной цифровой измерительной шкалы.

Самодельный почти динамометрический ключ, в зависимости от конструктивного исполнения, может работать по примеру первого и второго варианта, описанных выше.

Зачем считают Ньютоны и метры

Перед тем, как приступить к изготовлению простого самодельного динамометрического ключа для затягивания болтов и гаек, необходимо будет провести некоторые расчеты. К примеру, чтобы добиться крутящего момента затяжки величиной 10 Н*м, надо приложить усилие, равное одному килограмму силы, к рычагу или плечу длиной 1 метр.

Вот только в условиях домашней мастерской или гаража метровый рычаг — не самый практичный и удобный вариант. В идеале лучше использовать плечо в пределах 20–50 см. И для того, чтобы правильно рассчитать, какое усилие необходимо приложить на рычаг для достижения требуемого момента затяжки, надо посчитать Ньютоны и метры.

Впрочем, вдаваться в дебри математических уравнений вовсе не обязательно. Нужные величины можно без проблем рассчитать в пропорциональном соотношении. То есть, если брать за основу, что для получения крутящего момента 10 Н*м, нужно приложить усилие 1 кг на метровый рычаг, то аналогично легко подсчитать, какое усилие надо будет приложить на рычаг меньшей длины.

Чем короче используемый рычаг, тем большее усилие требуется приложить для затягиваний болта или гайки — это, так сказать, аксиома. К примеру, если вместо метрового, вы используете рычаг длиной 50 см, то для получения крутящего момента 10 Н*м нужно приложить усилие, равное 2 кг.

Если вы используете рычаг длиной, например, 22 см, то усилие будет составлять уже 4,5 кг. Иными словами, нужно крутящий момент (10 Н*м) поделить на длину рычага (в данном случае — 0, 22 м) и умножить на 0,1. Используя эту простую формулу, можно без проблем рассчитать, какое конкретно усилие требуется приложить для затяжки гайки.

Купить или сделать?

В процессе выполнения ремонтных работ по обслуживанию авто практически каждый владелец транспортного средства сталкивается с тем, что необходимо закрутить болт или гайку, приложив определенное усилие, а динамометрического ключа под рукой нет. Не бежать же в магазин, чтобы купить дорогой инструмент, попользоваться им 20–30 минут и забыть на год.

Поэтому самый оптимальный вариант — изготовить самодельный динамометрический ключ для затягивания гаек и болтов. Причем можно изготовить инструмент наподобие трещотки с храповым механизмом, а также сделанный по аналогии с более простой конструкцией — с использованием обычных ручных весов.

Определение момента затяжки

Динамометрическим ключом

Подбор этого инструмента должен осуществляться так, чтобы затяжной момент на крепежном элементе был на 20-30% меньше, нежели значение максимального момента на используемом ключе. Если попытаться превысить допустимый лимит, то инструмент может легко сломаться.

Чтобы выполнить вторичную протяжку болтов, следует придерживаться следующих рекомендаций:

1. Точно знать значение необходимого затяжного усилия.
2. Выполняя контрольную проверку затяжки, необходимо выставлять усилие и проверять по кругу каждый крепежный элемент.
3. Запрещается пользоваться динамометрическим ключом как обычным, его не стоит использовать для закрутки деталей, гаек и болтов, чтобы получить лишь примерное усилие . Его стоит использовать для выполнения контрольной протяжки.
4. У динамометрического ключа должен быть запас для измерения момента усилия.

Без использования динамометрического ключа

Чтобы выполнить проверку нам понадобится наличие:

• накидного или рожкового ключа;
• пружинного кантера или весов, с пределом не менее 30 кг;
• таблицы, которая содержит сведения об усилии затяжки болтов и гаек.

Момент затяжки является усилием, которое необходимо приложить на рычаг размером в 1 метр. К примеру, требуется выполнить затяжку гайки рассчитав для этого усилие в 2 кГс/м:

1. Нам потребуется узнать какой длины ключ. Например, длина составляет 20 см или 0,2 метра.
2. Разделить единицу на наше полученное значение: 1/0,2 = 5.
3. Умножить полученный результат: 5*2кГс/м = 10 кг.

Далее на практическом опыте крепим к ключу крючок и присоединяем его к весам. Выполняем натяжку к нужному значению (которое мы получили в ходе расчетов) и начинаем постепенно закручивать/проверять. Применение такого кустарного метода все же лучше, нежели закручивать болты на «глаз». Погрешность будет присутствовать в любом случае, однако с увеличением усилия она будет уменьшаться . Все зависит от того, какого качества весы. Однако для проведения серьезных и профессиональных работ лучше обзавестись специальным динамометрическим ключом.

Момент затяжки для колесных болтов

Бывает после выполнения ремонтных работ ходовой части автомобиля, когда кажется, что самая трудная работа осталась позади и осталось лишь прикрутить колесо мы не рассчитав своих сил заламываем болт или шпильку.

Чтобы избежать такого рода проблем, нам не плохо было бы обзавестись динамометрическим ключом и знать усилие затяжки крепежей для нашего автомобиля.

Также это важно знать и чтобы не слишком слабо затянуть, потеря колеса при движении чревата намного худшими проблемами.
МОМЕНТ ЗАТЯЖКИ БОЛТОВ НА КОЛЕСАХ ЛЕГКОВЫХ АВТОМОБИЛЕЙ
Время на чтение: 3 минуты

После выполнения ремонтных работ ходовой части автомобиля многим новичкам кажется, что самая трудная часть работы осталась позади. Но чтобы прикрутить колесо, некоторые, не рассчитывая собственных сил, заламывают болт или шпильку. Эта проблема актуальна среди многих водителей. Для избежания неблагоприятных последствий необходимо приобрести динамометрический ключ, а также освоить навыки.

Что нужно, чтобы правильно затянуть колесные болты

Многие часто задаются вопросом, с каким усилием затягивать колесные гайки можно в домашних условиях. Вроде этот процесс с первого взгляда кажется достаточно простым.

Прежде чем приступить к поэтапному действию, человек должен подготовить определенные инструменты. Очень часто автовладельцы самостоятельно выполняют эти действия в домашних условиях и, не рассчитывая своих сил, срывают резьбу.

Это происходит из-за того, что новичок достаточно сильно надавливает на болты.

Момент затяжки колесных болтов осуществляется с подготовкой необходимых инструментов. Чтобы выполнить процесс грамотно, необходимо приобрести специальный динамометрический ключ. Без этого инструмента сложно представить процесс затяжки болтов.

Как отполировать лобовое стекло своими руками видео

Как правило, пневмогайковерт регулирует момент затяжки элементов на конструкции. Если не затянутый болт выступает в передней части, тогда во время перемещения на транспортном средстве будет ощущаться дискомфорт. То есть машину будет немного «трясти». Ведь основная нагрузка приходится на рулевое колесо.

Процесс затягивания колесных болтов: поэтапные действия

Чтобы конструкции надежно были зафиксированы с необходимым моментом, существует специальная таблица затяжки болтов динамометрическим ключом. Например, если их количество четыре (1-3-4-2), 5 болтов (1-4-2-5-3) или 6 болтов (1-4-5-2-3-6).

Сам процесс осуществляется следующим образом:

• Требуется надеть колесо на выступ центральной части ступицы, и поставить направляющие шпильки напротив соответствующих отверстий.
• Далее придется вручную закрутить болты достаточно крепко, чтобы колесо не соскочило с места.
• После выполнения всех действий необходимо взять инструмент с выставленным моментом и затянуть колеса в правильном порядке.

Какая сила и момент затяжки должны быть

Грамотная затяжка гаек колес легковых автомобилей осуществляется при помощи динамометрического ключа. На нем можно установить необходимый момент затяжки гаек. Если усилие будет его превышать, тогда ключ начнет проскальзывать. Определив, с какой силой придется затягивать гайки на колесах, можно приобрести данный инструмент. Стоимость такой разработки начинается от 1400 рублей* и выше.

Таблица затяжки болтов динамометрическим ключом

В последнее время многие автовладельцы устанавливают облегченные колесные гайки литых дисков, изготовленные из алюминия. Они смотрятся стильно.

Определить все эти параметры позволит специальная таблица усилия затяжки данных колесных болтов в зависимости от производителя и модели.

Для того, чтобы правильно установить колеса, необходимо при помощи динамометрического ключа равномерно ослабить колесные болты и гайки до рекомендованного момента затяжки. Каждый автопроизводитель устанавливает собственное усилие затяжки колесных болтов, измеряемое в Ньютон-метрах (НМ). Момент затяжки колесных болтов автомобиля можно узнать из нижеприведенной таблицы.

Регулировка затяжки

Итак, если решили заняться затяжкой винтов ГБЦ и регулировкой момента, то нужно соблюдать определенный порядок и последовательность. Болты крепления ГБЦ не должны быть слишком затянуты или не дотянуты. Усилие нужно прикладывать, но не увлекаться. Если не имеете опыта, то за помощью лучше обратиться к профессионалам.

Инструменты

Динамометрический ключ, необходимый для затягивания элементов ДВС Несмотря на то что этот процесс ремонтных работ требует особенного индивидуального подхода, подготовка к нему проходит быстро. Все потому что для этого не надо подготавливать целый набор инструментов. Если решили заняться этим самостоятельно, то понадобится приготовить только динамометрический ключ.

В хозяйстве такой ключ вряд ли получится найти, придется его приобретать в магазине. Сегодня средняя стоимость такого инструмента составляет около 800 рублей (250 гривен). Это более дешевый вариант. Можно приобрести и профессиональный ключ, его стоимость составляет около 1 500 рублей (500 гривен) и больше.

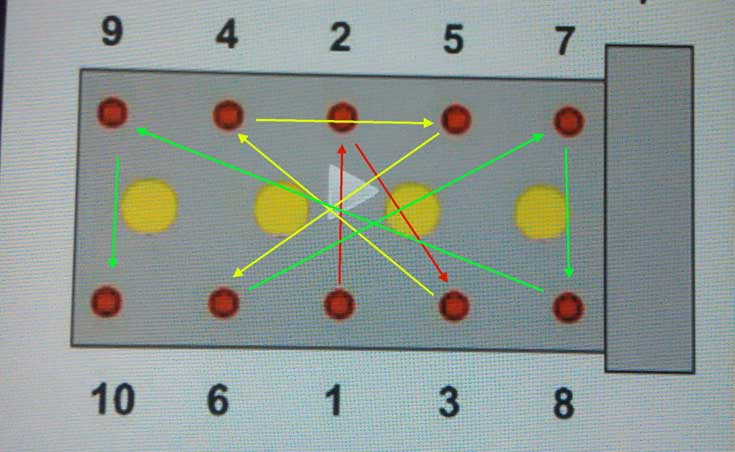

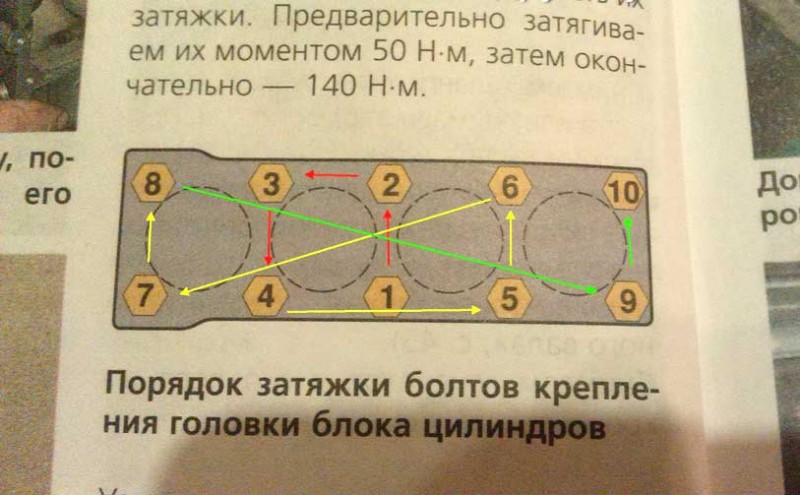

Схема затяжки

Так выглядят штифты головки двигателя Рассмотрим схему процесса. Сразу же отметим, процедура затяжки осуществляется в несколько этапов, каждый имеет определенные шаги. При первом этапе порядок действий такой:

• Если не знаете, какой должен быть порядок затяжки, то все элементы необходимо закрепить моментом 3,5 — 4,1 кгс*м;
• На следующем этапе эти элементы нужно закрепить, чтобы момент составлял 10,5 — 11,5 кгс*м;
• Последний, одиннадцатый болт нужно закрутить моментом 3,5 — 4,0 кгс*м.

Что касается второго этапа работ, то он осуществляется в несколько шагов:

• Сначала нужно соблюдать момент обтяжки, он должен составлять 2,0 кгс*м;
• После этого элементы ГБЦ необходимо провернуть на 90 градусов;
• Затем следует еще раз довернуть их на 90 градусов.

Этапы

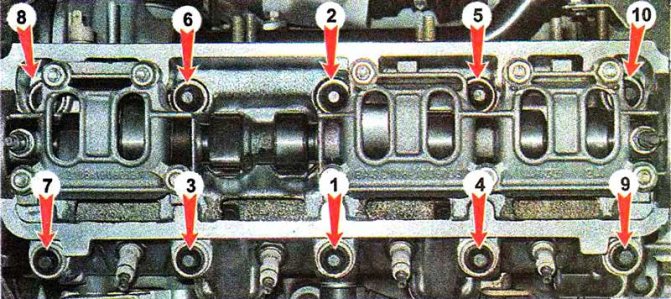

Номерами отмечены винты под демонтированной крышкой блока, которые надо затянуть Рассмотрим поэтапную инструкцию по затягиванию болтов. Как сказано выше, она будет индивидуальна для каждого транспортного средства. Поэтому, если хотите заняться этим делом самостоятельно, то вам в любом случае необходима сервисная книжка к своему авто. В частности, вам потребуется:

• ознакомиться с процессом и схемой затягивания винтов ГБЦ в своей машине;
• также необходимо знать время силы для затягивания винтов ГБЦ;
• ознакомиться со штифтами, которые используются для затягивания, возможно, они имеют специфическую форму или другие нюансы, которые следует учесть.

Процесс затягивания штифтов головки при помощи динамометрического ключа Как сказано выше, процедура по затягиванию штифтов ГБЦ происходит в несколько этапов. Рассмотрим этот процесс на примере автомобиля ВАЗ 2109:

1. Все регулировочные штифты следует затянуть таким образом, чтобы момент был равен 2,0 кгс*м.
2. Затем эти же винты нужно закрепить. Для этого момент должен быть равен примерно 8 кгс*м.
3. Все винты следует провернуть, но не более, чем на 90 градусов.
4. Затем нужно довернуть штифты не более, чем на 90 градусов.

Как затянуть болты гбц без динамометрического ключа

*а затянуть по мануалу очень хочется!

Так уж получилось, что это мой первый пост. Принципиально не хотел писать первым постом «как я влился в моторяды», ибо так делают все, это лирика чистой воды и практическую пользу несет редко.

Сразу предупреждаю, что точность метода неизвестна и мной не проверена (ибо как раз у меня ключа и нет). Могу сказать одно: равномерность затяжки будет обеспечена. Многие могут назвать содержимое поста костылями и колхозом. Ваше право. Но за неимением лучшего, как правило, приходится пользоваться тем, что есть.

А то, что есть, думаю, лучше, чем затягивать от руки

Таблица моментов затяжки резьбовых соединений

Выбирая динамометрический ключ, нужный момент затяжки должен быть на 25-30% меньше

чем максимальный для вашего ключа. В противном случае, работая под максимальной нашрузкой, ключ быстро потеряет точность и выйдет из строя.

Таблица затяжки резьбовых соединений

Болт/Гайка	Резьба	Класс прочности
8.8	10.9	12.9
22	M 14	138 Нм	194 Нм	235 Нм
24	M 16	211 Нм	299 Нм	358 Нм
27	M 18	289 Нм	412 Нм	490 Нм
30	M 20	412 Нм	579 Нм	696 Нм
32	M 22	559 Нм	785 Нм	941 Нм
36	M 24	711 Нм	1000 Нм	1196 Нм
41	M 27	1049 Нм	1481 Нм	1775 Нм
46	M 30	1422 Нм	2010 Нм	2403 Нм
50	M 33	1932 Нм	2716 Нм	3266 Нм
55	M 36	2481 Нм	3491 Нм	4197 Нм
60	M 39	3226 Нм	4531 Нм	5443 Нм
65	M 42	3991 Нм	5609 Нм	6727 Нм
70	M 45	4992 Нм	7012 Нм	8414 Нм
75	M 48	6021 Нм	8473 Нм	10150 Нм
80	M 52	7747 Нм	10885 Нм	13092 Нм
85	M 56	9650 Нм	13582 Нм	16279 Нм
90	M 60	11964 Нм	16867 Нм	20202 Нм
95	M 64	14416 Нм	20300 Нм	24320 Нм
100	M 68	17615 Нм	24771 Нм	29725 Нм
105	M 72	21081 Нм	29645 Нм	35575 Нм
110	M 76	24973 Нм	35118 Нм	42141 Нм
115	M 80	29314 Нм	41222 Нм	49467 Нм
130	M 90	42525 Нм	59801 Нм	71761 Нм
145	M 100	59200 Нм	83250 Нм	99900 Нм

Маркировка класс прочности указана на головках болтов.

Для изделий из углеродистой стали класса прочности — 2 на головке болта указаны цифры через точку. Пример: 3.6, 4.6, 8.8, 10.9, и др. Первая цифра обозначает 1/100 номинальной величины предела прочности на разрыв, измеренную в МПа. Например, если на головке болта стоит маркировка 10.9 первое число 10 обозначает 10 х 100 = 1000 МПа. Вторая цифра — отношение предела текучести к пределу прочности, умноженному на 10. В указанном выше примере 9 — предел текучести / 10 х 10. Отсюда Предел текучести = 9 х 10 х 10 = 900 МПа.

Предел текучести это максимальная рабочая нагрузка болта!

Для изделий из нержавеющей стали наносится маркировка стали — А2 или А4 — и предел прочности — 50, 60, 70, 80, например: А2-50, А4-80.

Число в этой маркировке означает — 1/10 соответствия пределу прочности углеродистой стали.

Перевод единиц измерения: 1 Па = 1Н/м2; 1 МПа = 1 Н/мм2 = 10 кгс/см2. Предельные моменты затяжки для болтов (гаек).

Таблица сооветствий диаметров болтов/шпилек

Английская система измерений (дюймы )	Метрическая система измерений (мм )
Болт (гайка)	Резьба	Болт	Шпилька
1.1/4“	3/4“	32	M 22
1.5/16“	7/8“
1.3/8“	13/16“
1.7/16“	7/8“	36	M 24
1.1/2“	1“
1.5/8“	1“	41	M 27
1.11/16“	1.1/8“
1.3/4“
1.13/16“	1.1/8“	46	M 30
1.7/8“	1.1/4“
2“	1.1/4“	50	M 33
2.1/16“	1.3/8“
2.3/16“	1.3/8“	55	M 36
2.1/4“	1.1/2“
2.3/8“	1.1/2“	60	M 39
2.7/16“	1.5/8“
2.9/16“	1.5/8“	65	M 42
2.5/8“	1.3/4“
2.3/4“	1.3/4“	70	M 45
2.13/16“	1.7/8“	75	M 48
3“	2“
3.1/8“	2“	80	M 52
3.3/8“	2.1/4“	85	M 56
3.1/2“	2.1/4“	90	M 60
3.3/4“	2.1/2“	95	M 64
3.7/8“	2.1/2“
100	M 68
4.1/8“	2.3/4“	105	M 72
4.1/4“	2.3/4“	110	M 76
4.1/2“	3“	115	M 80
4.5/8“	3“
4.7/8“	3.1/4“
5“	3.1/4“
5.1/4“	3.1/2“	130	M 90
5.3/8“	3.1/2“
5.5/8“	3.3/4“
5.3/4“	3.3/4“	145	M 100
6“	4“	150	M 105
6.1/8“	4“	155	M 110
165	M 115

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

1. Болты согласно порядка заворачиваются с усилием 2 кг/м;
2. Доворачивание на 90 град.;
3. Повторная дотяжка на 90 град.

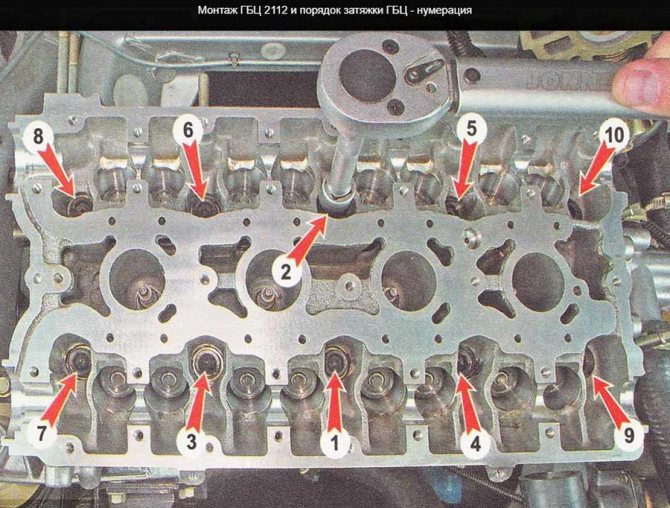

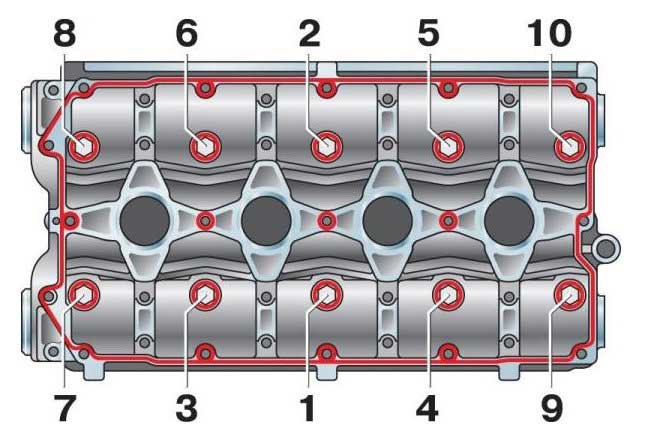

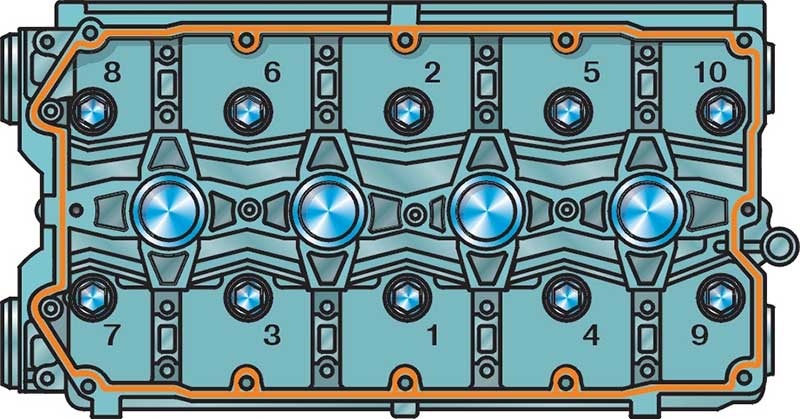

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Инструмент для кузовного ремонта автомобилей

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

1. 10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
2. Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
3. Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

1. Затяжка с усилием 2,0 кг/м;
2. Дотягивание с моментом 7,5-8,5 кг/м;
3. Доворот на 90 град.;
4. Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

1. С усилием 4,0-6,0 кг/м;
2. С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

1. 4,0-4,3 кг/м;
2. 7,5 кг/м;
3. 11,0 кг/м;
4. 14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Как затянуть болт или гайку, не используя динамометрического ключа

Данную задачу можно решить и вполне успешно. Для этого потребуется:

1. Обыкновенный ключ трещотку;
2. Головку под болт или стопорную гайку соответствующего размера;
3. Груз с фиксированным весом в 20 кг или обыкновенный безмен;
4. Рулетка для измерения длины;
5. Карандаш и лист бумаги.

Производим расчет для затяжки соединения с прилагаемым усилием в 50 Н·м, для чего определяем расстояние от точки закручивания до места, куда крепится грузило. Получаем формулу:

Р1 = (M2•100/ M2•10) •10, где

Р – расстояние; М1 – масса груза; М2 – требуемый момент.

Подробно процесс разобран в статье: «Моменты затяжки и регулировка ступичной гайки».

Основные резьбовые соединения в двигателе

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

К сожалению, водители, самостоятельно выполняющие восстановление силового агрегата, допускают досадные ошибки, которые могут нанести вред блоку цилиндров и рабочему инструменту.

К ним можно отнести следующее:

• оставление моторной смазки или других посторонних частиц в местах установки крепежных изделий;
• завышение величины усилия затягивания болтов;
• применение инструмента, не предназначенного для этой операции;
• несоблюдение очерёдности затягивания ГБЦ;
• использование болтов несоответствующей длины.

Если момент подтягивания крепежных винтов моторе определять «на глазок», чаще всего происходит перетяжка, которая приводит к разрыву болтов. Изношенными гранями ключа можно повредить головку крепежного элемента, после чего завернуть или вывернуть его будет невозможно. Самостоятельно изменённый порядок установки болтов приведет к возникновению перенапряжений в корпусе головки, а это чревато появлением трещин.

Трещина ГБЦ

Если через трещины или прогары жидкость для охлаждения мотора попадёт в систему смазки, произойдет разжижение моторного масла. После этого давление смазки уменьшится, и поступление его к местам трения будет недостаточным, а вкладыши коленчатого вала могут провернуться. Многими документами допускается повторное применение крепежных элементов, но лучше использовать новые изделия. Крепиться ГБЦ к блоку цилиндров должна только качественными винтами.

Как правильно затягивать свечи зажигания? Советы для начинающих

Замена старых свечей не воспринимается как ответственная задача и иногда приводит к печальным последствиям

Неправильный монтаж является первой и самой важной причиной поломки и неэффективной работы свечей

Прочитав наши материалы, посвященные принципам работы, а также возможным неисправностям свечей зажигания, мы переходим к освещению еще одной важной темы. В этой статье вы узнаете, как затягивать свечи зажигания, не допустив при этом распространённых ошибок

В этой статье вы узнаете, как затягивать свечи зажигания, не допустив при этом распространённых ошибок.

Последствия неправильного монтажа

Как и говорилось ранее, неопытные автолюбители, которые сами занимаются монтажом и заменой свечей зажигания подходят к этому заданию не слишком разумно.

Многие затягивают «от руки» и при этом не обеспечивая необходимой плотности между стенками корпусов – создают зазор, который приводит к разгерметизации и ионизации воздуха вокруг свечи.

Помимо этого, слабая затяжка способствует возникновению компрессии, перегрева и образованию желтого налета на изоляторе.

Трещина на свече зажигания сигнализирует о неправильном монтаже

Опасность ситуации, когда сильно затянуты свечи зажигания, вызвана не только риском повредить изолятор, но и головку ключа.

Подобная деструкция вызывает скопление частичек зажигательной смеси на стенках воспламенителя, и помимо ранней замены свечей, водителям также придется промывать топливную систему.

Кроме того, слишком сильная затяжка может расширить корпус свечи. Созданная зона нарушает стандартное для автомобиля теплоотведение. Последнее, в свою очередь обеспечивает необходимые условия для нормальной работы свечи. Если это условие не соблюдать, скоропортящиеся свечи могут приводить к поломкам в двигателе автомобиля.

Большинство свечей идут с разметкой на корпусе

Момент затяжки свечей зажигания

В первую следует помнить, что для монтажа свечей используется специальный инструмент, имя которому динамометрический ключ.

Момент затяжки у каждого производителя отличимый друг от друга, так же разнятся и диаметры резьбы в корпусах двигателя

В следствии этого, очень важно знать «крутящий момент» монтируемой свечи

Зависит всё от силы, с которой производится установка, и самой структуры резьбы.

Если необходимого динамометрического ключа под рукой не имеется, а свечи требуют срочной замены, монтаж допускает использование подручного инструмента.

Для того чтобы определить с каким усилием затягивать свечи зажигания необходимо ознакомиться с покупаемой свечей. Очень часто производители оставляют предписания и рекомендации на упаковках собственных продуктов, или в идущему к ним руководству.

Кроме детальных схем и правильной последовательности, такие инструкции содержат информацию о резьбовой части свечи.

Таблица со значениями момента затяжки для разных свечей

Перед установкой новых свечей очень важно соблюдать несколько несложных правил. В первую очередь, замена должна осуществляться на холодном двигателе! Далее следует очень тщательно очистить резьбу свечного колодца от частичек продуктов нагара

Распространённое правило о предварительном смазывании резьбы новой свечи неверно, и может поспособствовать негерметичному затягиванию.

Предварительно вкручивать свечу в паз нужно ручным методом (без фанатизма). Уже зафиксированную свечу следует подкрутить свечным ключом на несколько оборотов.

Данные о размере резьбы можно найти на упаковки свечки, или же на самом корпусе (иногда гравировка на изоляторе).

Заключение

Правильно закрученная свеча зажигания это один из необходимых шагов к долговечности вашего мотора.

Не нужно вкручивать свечу «до упора», так как это повреждает хрупкую конструкцию резьбы, не только самой свечи, но и паза в двигателе, а это уже чревато серьезными последствиями.

Для того, чтобы узнать, как затягивать свечи зажигания, не нужно много опыта или знакомиться с томами технической литературы

Главное – соблюдать осторожность, а также ознакомиться с предписаниями производителей

Работа с динамометрическим ключом

Динамо-ключ имеет измерительную шкалу, позволяющую точно определить усилие затяжки. Перед использованием новый ключ следует разработать, сделав несколько затяжек на минимуме, благодаря этому детали механизма смажутся. После использования инструмент нужно убрать на хранение, смазав тонким слоем машинного масла. После каждой процедуры следует выставлять ноль (если использовался щелчковый ключ), чтобы впоследствии пружина сохранила свою упругость и точность сохранилась. При активном использовании ключа пружина все равно растягивается, поэтому рекомендуется каждый год производить калибровку. При затяжке нельзя стучать по инструменту или использовать всевозможные удлинители.

Если у автомобилиста имеется ключ щелчкового типа, то перед затяжкой нужно выбрать необходимый момент. Для этого раскручивают гайку, располагающуюся внизу рукояти, и выставляют нужное значение. После этого гайку закручивают. При закручивании болтов головки блока цилиндров ключ издаст щелчок и начнет проскальзывать. Это означает, что требуемый момент силы достигнут.

Инструкция по работе с ключом щелчкового типа

Стрелочный инструмент не позволяет выставить момент затяжки заранее, поэтому усилие придется контролировать непосредственно в процессе

Затягивать крепеж необходимо осторожно, чтобы случайно не приложить больше усилий, чем необходимо. Нужное показание на шкале лучше обозначить заранее

Указатель при закручивании остается неподвижным, а рукоятка со шкалой смещается.

Электронный динамо-ключ напоминает щелчковый, только измерение осуществляется с помощью электронного устройства. Момент также выставляется заранее. Когда он достигнут, издается звуковой сигнал.
