Усилитель для сабвуфера: значительное увеличение возможностей акустической системы авто

Выбираем динамик для сабвуфера

Зачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

Необходимые детали и блоки

Есть два варианта приобретения необходимых блоков: как собрать самостоятельно, закупив необходимые детали, так и купить в готовом виде. Первый вариант экономит средства, второй — время. Для собственноручной сборки компактного усилителя низких частот потребуется 4 блока:

• Усилитель частот
• Обработка сигнала
• Трансформатор с 12 до 40 В
• Блок выпрямителя и коммутации

Все блоки имеются в продаже в готовом виде. Приобрести их и соединить самому достаточно просто.

Усилитель низких частот (УНЧ)

Для начала придется разжиться платой TDA 7294. Это оптимальное решение для усилителя низких частот. Стоимость ее составит всего около трех с половиной долларов. Технические характеристики платы позволяют ей отлично справляться со своими функциями. На выходе плата дает 100 Ватт мощности. Единственный нюанс — схема одноканальная, но и это преодолимо.

Видеоролик про усилитель для сабвуфера своими руками

Выходные транзисторы платы нужно обеспечить хорошим охлаждением. Для этого потребуется загнуть их к плате, контактными (металлическими) поверхностями вверх. Затем на контактные поверхности нанести термопасту и положить диэлектрическую пленку. Сверху установить радиаторы. Такой ход позволит несколько уменьшить размер радиаторов для экономии места в корпусе.

Обработка сигнала

Автомобильный усилитель предназначается для сабвуфера, поэтому из поступающего сигнала необходимо выделить только низкие частоты. Плата усилителя мощности одноканальная, поэтому на входе в блок обработки сигнала устанавливается сумматор каналов, который преобразует двухканальный сигнал в одноканальный.

Схема сборки, чертежи и список необходимых деталей есть на нашем ресурсе.

Повышающий преобразователь

Далее потребуется простой трансформатор напряжением от 12 вольт (автомобильная электросеть) до 40 вольт. На эту роль отлично подойдет готовая плата TL494. Есть и другие варианты плат, но для радиолюбителей с небольшим опытом это наиболее подходящий вариант. К тому же в данную сборку эта плата хорошо подходит по своим техническим характеристикам, создавая мощный сигнал.

Коммутация и выпрямление

Для создания сабвуфера Вам понадобится трансформатор от 12 до 40 вольт

Этот блок состоит из двух элементов:

• Блок коммутации. При помощи красного и зеленого светодиодов оповещает о готовности усилителя к работе
• Блок выпрямителя. Предназначен для стабилизации сигналов, поступающих на блок управления

Корпус

Для готового усилителя, естественно, потребуется корпус, в который придется монтировать все блоки. Тут открывается простор для самодеятельности. Собрать фанерный корпус собственноручно или найти готовый вариант — решать вам, в зависимости от собственных предпочтений.

На эту роль хорошо подойдет корпус DVD-плеера, к примеру. Он компактен, красиво выглядит, к тому же выходы на задней панели можно удобно приспособить для соединения с аудиосистемой авто.

Еще более подходящим будет цельный алюминиевый корпус. Он выступит и в роли радиатора. Платы во время работы греются, поэтому, если корпус не алюминиевый, а, скажем, фанерный, то придется организовать хорошую систему охлаждения. В некоторых случая возможна даже установка активного охлаждения, но данная конструкция прекрасно обходится несколькими большими радиаторами.

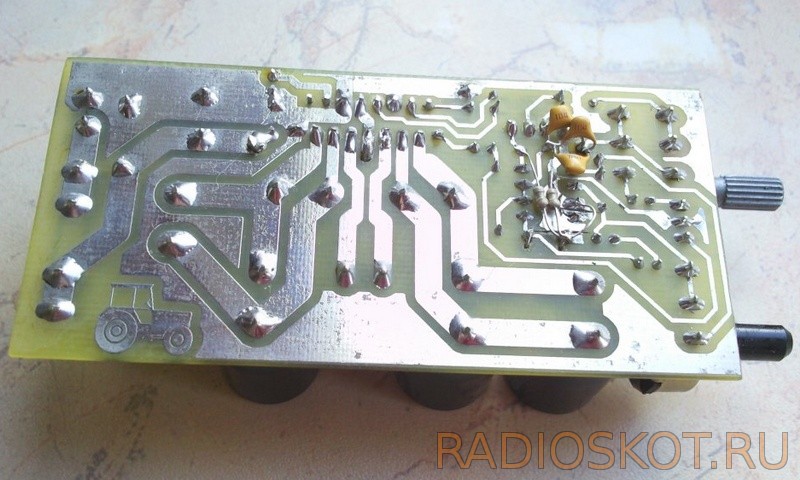

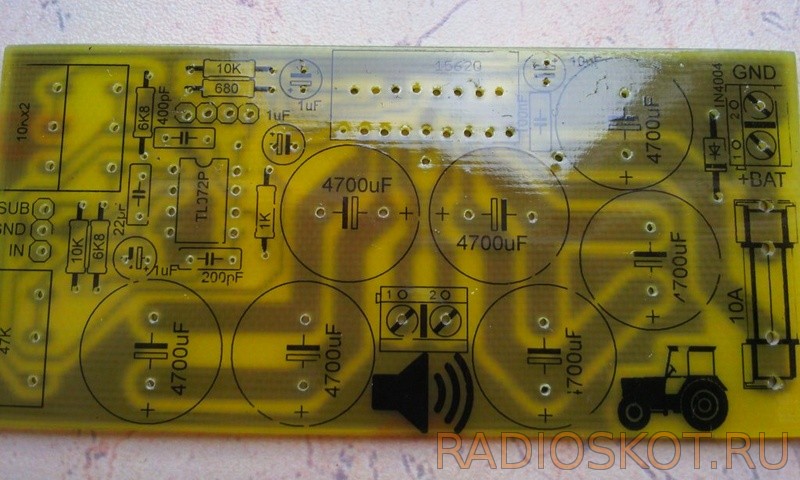

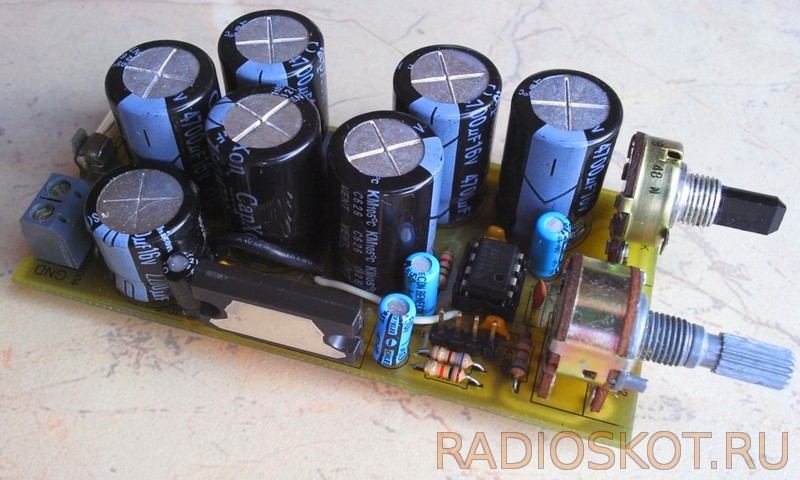

Фото печатных плат

   Сама микросхема TDA1562 после сборки проверяется не на 50-ти амперном аккумуляторе, а дома с блоком питания ATX. Она без проблем работает с нагрузкой 4 Ома, также прекрасно справляется с нагрузкой 2 Ома. Конечно нельзя ожидать чудес от столь простой конструкции, но безусловно, эта микросхема достойна своей цены.

   Фильтр низких частот двухрядный (12 дб/октаву) с регулируемой верхней частотой отсечки от 20 до 200 Гц, что позволяет тщательно протестировать и подобрать рабочую частоту сабвуфера. Изначально регулировка производилась до 100 Гц, но изменение номинала двойного потенциометра с 2x10K на 2x20K увеличила этот диапазон. В общем это типичный фильтр, построенный на основе операционного усилителя типа NE5523, TL072, или LM358. Питание фильтра поступает через резистор и большой конденсатор 4700uF/16V шунтированный ёмкостью 100nF, препятствующей прохождению помех высоких частот. Кроме того, питание с точки BAT проходит через предохранитель 10 А. Убедитесь, что этот предохранитель надлежащего значения. Диод защищает всю схему от неправильной полярности питающего напряжения, он должен быть сильнее тока используемого предохранителя. На схеме это 1N4004, но нужно впаять диод большей мощности (например, от блока питания ATX).

   Схема усилителя загрузит аккумулятор током до 8 А, следовательно, соединительный кабель должен быть не менее 2,5 мм кв. Массу мы можем получить из любой точки, например, металлических деталей багажника. Микросхема требует охлаждения, для этого необходимо прикрепить к ней радиатор. Усилитель включается автоматически вместе с автомобильным проигрывателем, для этого используем вход MODE. Так что, когда радио выключено, то сабвуфер тоже. После того, как успешно собран и опробован УМЗЧ, перейдём ко второй части — изготовление коробки сабвуфера.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

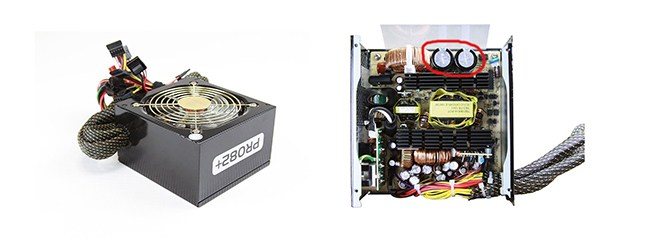

Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос. После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.

Внимательно осматриваем конденсаторы расположенные

на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить

Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий , но весьма ощутимый электрический удар. Собрать блок питания и приступить к подключению

ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ

Подключение сабвуфера к усилителю производится посредством автомобильного конвертора звука (адаптер, переходник). Это небольшого размера устройство имеющее пару RCA выходов и двумя парами проводов, два из которых служат для подключения динамического излучателя. Остальные провода можно просто спрятать — они не нужны пока. Провода линейных выходов (RCA OUT) нужно подсоединить к усилителю.

Принцип подключения сабвуфера к одноканальному усилителю

Чтобы подключить автомобильный сабвуфер к моно-усилителю, вам нужно будет провода положительного и отрицательного напряжения от усилителя подать на аналогичные клеммы сабвуфера — только и всего. Немножко сложнее производится подключение нескольких сабвуферов пассивного действия. Их соединение выполняется по параллельной либо последовательной схеме, но с обязательным точным расчетом их внутреннего сопротивления.

Принцип подключения сабвуфера к двухканальному усилителю

В этом варианте подключение выполняется по мостовой схеме. Такая технология подключения прекрасно работает фактически со всеми усилителями двухканального типа, к которым необходимо добавить еще один сабвуфер. Здесь тоже все просто — берем плюсовой провод с одного канала, а минусовой провод со 2-го канала и подаем на соответствующие клеммы сабвуфера.

Особое внимание при таком подключении нужно уделять внутреннему сопротивлению саба, которое должно составлять 4 Ом. Помимо этого, следует взять во внимание, что при таком варианте выходная мощность обоих каналов складывается. Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала

Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы

Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала. Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Для правильной и четкой работы сабвуфера следует предусмотреть LPF-фильтр НЧ, который установит верхнюю границу низкой частоты.

Принцип подключения сабвуфера к четырехканальному усилителю

Стандартное подключение акустической системы к четырехканальному усилителю считается вариант по схеме с двумя колонками и одним сабвуфером.

Итак, типовым способом подключения к усилителю аудио системы будет вариант из двух динамиков и сабвуфера. В этом случае саб подключается к усилителю по мостовой схеме, а аудио колонки каждая к своему каналу. Особенность такого подключения заключается в том, что динамики должны работать с фронтальными каналами, а саб с тыловыми. Но при этом имеется возможность подключения пары сабвуферов разным тыловым каналам.

Как подобрать

Автоусилитель для сабвуфера выбирают как по сугубо технологическим параметрам устройства, так и по имеющимся входам. Последние способны коммутировать всю акустическую систему максимально удобно, с получением качественного результата в виде отличного звука.

Главное, что стоит помнить — импеданс сабвуфера должен быть равен параметру рекомендуемого сопротивления нагрузки усилителя. В этом случае последний будет работать в номинальных режимах и не выделять тепло в нештатных величинах.

Чтобы правильно осуществить подбор усилителя по мощности, рекомендуется выбирать тот вариант, который в полтора-два раза менее мощный, чем сабвуфер.

Такой подход гарантирует, что динамики не выйдут из строя и будут работать с минимальными искажениями. Однако усилителю придется несладко. Чтобы устройство не вышло из стоя, его нужно правильно размещать для хорошего охлаждения.

Вариант с выбором усилителя, равного по мощности сабвуферу, требует некоторого понимания работы акустических систем. Пользователю не рекомендуется часто крутить регулятор громкости. Ее нужно подобрать один раз и так, чтобы саб и усилитель работали на уровне 70-80% от своих номинальных показателей. В этом случае все компоненты аудиосистемы достаточно хорошо защищены, не действуют на пределе возможностей, риск перегрева значительно снижен.

Последний вариант, когда мощность усилителя выбирают в полтора-два раза больше номинального показателя саба, пригоден для опытных и вдумчивых автовладельцев. В этом случае параметры системы нужно тонко регулировать.

Вариант, когда ручка громкости выкручивается до предела, приводит к неизбежному сгоранию динамиков. Поэтому выходная мощность усилителя подбирается так, чтобы саб выходил на близкие к номинальным показатели. В таком варианте баланса параметров усилителя и низкочастотного динамика — последний находится в зоне риска и работает практически на пределе.

Еще один полезный компонент, которым оснащается усилитель для сабвуфера — собственный кроссовер. Он формирует полосу частот, в которой работает акустика. Бывают высокочастотные фильтры и низкочастотные для сочного звучания саба.

В хорошем усилителе, оснащенном кроссовером, всегда есть регулировка частоты среза. Отдельные модели могут иметь переключатель для поканального подъема мощности сигнала. В этом случае пассивный саб может представлять собой только динамик, без собственного кроссовера.

К некоторым типам входов и выходов, которые может иметь автомобильный усилитель для сабвуфера, относятся:

• High Level Input. Используется для подключения выходного каскада усилителя магнитолы. Он пригодится, если головное устройство не отличается сложностью и имеет только ограниченное количество вариантов подключения акустики. Сигнал, подаваемый на High Level Input интерфейс усилителя, характеризуется искажениями и неполной частотной характеристикой, которые формирует выходной каскад магнитолы;
• Line Input. Подключение по данному входу является рекомендуемым. Магнитола, соответственно, должна иметь Line Out выходы, на которые сигнал подается непосредственно с первичной схемы формирования частотных импульсов;
• Bridge. Так обозначаются выходы усилителя, которые допускают мостовое подключение. Сабвуфер в этом случае получает мощность сразу с двух каналов. Соединительные клеммы, которые имеет автоусилитель для сабвуфера с поддержкой мостового включения — обозначаются соответствующим образом.

Еще одна функция электронных схем усилителя, которая нравится определенной аудитории потребителей, позволяет искусственно усиливать низкочастотную составляющую сигнала. Grand Bass или Bass Boost могут допускать тонкую настройку, например, выбор полосы частот или плавное увеличение громкости в децибелах.

Мощный сабвуферный усилитель.

Пт 16 Янв Просмотров: 10 055 Рубрика: Усилители мощности

Хотите купить автомобильный усилитель мощности для саба? Спешить не нужно, если руки растут из правильного места и шарите в электронике, то можно своими руками собрать мощный сабвуферный усилитель, который на несколько порядков лучше бюджетных усилителей с ценовой категории 100-150 долларов.

Мощность усилителя зависит напрямую от источника питания, с нашего усилителя безболезненно можно снять до 300 ватт чистой мощности с питанием 55 Вольт в плече дальше можно поднять питание, но это не есть хорошо.

На счет топологии #8212 полностью симметричная схема, от входа до выхода, построен на максимально близких по параметрам комплиментарных парах, а усилитель называется ланзаром. Про этот усилитель неоднократно шли беседы на всевозможных ресурсах. Основное достоинство #8212 простота, качество, надежность в работе и доступность компонентов #8212 все это делает схему универсальной и легкой для повторения в домашних условиях.

В выходном каскаде задействованы мощные биполярные ключи разной проводимости, советуется использование ключей от тошиба .

Силовые ключи выходного каскада (по сути #8212 усилители по току) работают в классе АВ, следовательно #8212 30-40% начальной энергии пойдет в ненужное тепло. По этой причине ключи устанавливают на теплоотвод, но их обязательно нужно изолировать от общего теплоотвода слюдяными прокладками.

Переменным резистором 1кОм задается ток покоя выходного каскада. Ток покоя нужно выставить на слегка #171 прогретом усилителе#187

Ограничители для питания дифференциальных каскадов подбираются исходя от напряжения питания усилителя.

Питание ±70 В #8212 3,3 кОм#8230 3,9 кОм

Питание ±60 В #8212 2,7 кОм#8230 3,3 кОм

Питание ±50 В #8212 2,2 кОм#8230 2,7 кОм

Питание ±40 В #8212 1,5 кОм#8230 2,2 кОм

Питание ±30 В #8212 1,0 кОм#8230 1,5 кОм

Печатная плата в lay формате прикреплена к статье, зеркалить не нужно.

Для запитки усилителя от сети 220 Вольт нужен блок питания (сетевой/импульсный) с мощностью не менее 400 ватт, с учетом КПД усилителя.

Диодный мост на ток не менее 8 Ампер, в плече эффективная емкость конденсаторной батареи 10.000-15.000мкФ при напряжении конденсаторов не менее 63 Вольт, если есть, то 100 Вольт.

Усилитель отлично работает под широкополосную акустику, ниже приведены основные параметры усилителя ланзар.

Активный сабвуфер

Активный сабвуфер оснащен встроенным усилителем, установленным в одном корпусе с динамиком. На внешней стороне корпуса имеются потенциометры для плавной регулировки параметров громкости или частоты. Благодаря регуляторам пользователь может настраивать устройство в соответствии с параметрами звучания остальных динамиков акустической системы.

Основные характеристики активных сабвуферов

К активным устройствам относится, например, сабвуфер Mystery MSK-12.3, имеющий параметры:

• диаметр динамика — 300 мм;
• мощность в нормальном режиме — 280 Вт;
• пиковое значение мощности — 560 Вт;
• частотный диапазон — от 28 Гц до 2900 Гц;
• чувствительность — 90 дБ;
• в комплект поставки входит усилитель Mystery MK-2.80.

Плюсы и минусы

Плюсы активного сабвуфера:

1. Возможность экономии места, поскольку усилитель расположен в одном акустическом корпусе с динамиком.
2. За счет встроенного усилителя сабвуфер имеет расширенный спектр использования.
3. На корпусе сабвуфера имеются отдельные выходы для установки стандартных динамиков. Благодаря этому на основе активного устройства можно построить отдельную акустическую систему.
4. Различные формы корпусов.

• ухудшенные параметры звучания;
• возможен перегрев усилителя и устройства;
• ограничение по мощности усилителя;
• относительно высокая стоимость устройств;
• активные устройства оснащаются корпусами упрощенной конструкции.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

• проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем – это провести силовой кабель к усилителю. С этого и начнем.

1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет – нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели – “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор – решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Типы усилителей

Сегодня можно купить усилитель для сабвуфера в машину любой сложности. Люди, понимающие, как работает та или иная схема подключения, получают шанс значительно сэкономить и при этом в итоге получать качественный звук. Сегодня усиление сигнала для саба может достигаться несколькими классами устройств.

Одноканальный усилитель

Это самый простой вариант, работающий в формате моно сигнала. Такой усилитель моноблок специально разрабатывался для работы с сабвуферами. Стоимость решений достаточно привлекательна для потребителя. Но присутствует общая проблема мощной аппаратуры — геометрический рост цены в зависимости от увеличения Ватт на выходе.

Усилитель моноблок имеет еще одну особенность. Он способен работать на малую нагрузку, порядка 1-2 Ом. Если же сабвуфер имеет импеданс 4 или 8 Ом, найти для него подходящий одноканальный моноблок будет сложно. Кроме этого, большинство таких систем имеют класс D, что означает достаточно большие искажения сигнала на выходе.

Одноканальные усилители полезны только в том случае, если хочется отделить саб от штатной магнитолы для получения богатства регулировок и отдельной настройки громкости.

Двухканальные усилители

Особенности таких систем позволили им завоевать огромную популярность у потребителя. Во-первых, к нему можно подключить два сабвуфера, при условии соответствия баланса нагрузки. Во-вторых, выходы двухканального устройства допускается коммутировать по мостовой схеме, получая двойную суммарную мощность для передачи на низкочастотный звукоизлучатель.

Четырехканальные системы

Усилители с 4 каналами удобны для экономии места. Большинство предлагаемых моделей могут работать с двумя сабами и парой акустических систем с широким частотным диапазоном. Можно запитать и мощный низкочастотник, соединяя выходы по мостовой схеме. Многие производители сразу предусматривают такой вариант эксплуатации и соответствующим образом помечают выходные клеммы устройства.

Пятиканальники

5 каналов усилителя означают, что пользователь хочет получить больше мощности при низких вложениях средств. У подобных устройств сразу предусмотрен отдельный выход, к которому подключается пассивный сабвуфер.

Такая система будет полезна, если штатная автомагнитола откровенно не способна прокачать мощную акустику. Других преимуществ (раздельная регулировка громкости саба, частота его среза и так далее) не предусматривается.

Маловостребованные системы

Самыми невостребованными остаются трехканальные и шестиканальные усилители. Проблема первых — ограниченная свобода в выборе мощности (мостовая схема включения саба нерациональна и зачастую невозможна), нет отдельной регулировки громкости низкочастотного динамика.

Те же сложности испытывают шестиканальники. Аудитория их потребителей достаточно мала. Устройства данного типа могут подбирать люди, желающие подключать два саба мостовыми схемами и одновременно пару тыловых динамиков.

Для плохого входного сигнала

Особо стоит рассматривать усилители со встроенной системой обработки звука. Они полезны, когда штатная магнитола выдает откровенно плохой сигнал. Встроенный микропроцессор справляется с фоновым шумом, импульсными помехами бортовой электросистемы автомобиля, недостаточной мощностью на входе.

В результате на акустику и саб поступает качественный сигнал. Подбор усилителя со встроенной обработкой звука делают те, кто по каким-то причинам не может заменить штатное воспроизводящее устройство. Однако такая система может служить гарантированной защитой от любых факторов, способных повлиять на качество входного сигнала.

Монтаж

Основная плата усилителя

Схема печатной платы усилителя приведена ниже.

Печатную плату можно изготовить путем травления текстолита с медной подложкой раствором хлорного железа. Рисунок дорожек контактов проще перенести на плату с глянцевого листа бумаги, на котором этот рисунок напечатан с помощью лазерного принтера. Нюансы этого способа легко можно найти в интернете на соответствующих сайтах по электротехнике.

Пайку деталей производим аккуратно, удаляя излишки флюса. Особенно это касается микросхем. Микросхему операционного усилителя можно установить через восьмиконтактную панель.

Помните: перегрев полупроводниковых элементов, может привести к выходу их из строя!

Катушки индуктивности L1  и L2 в выходном фильтре усилителя, изготовляются из медной эмалированной проволоки диаметром 1 мм, путем накручивания на цилиндрический сердечник диаметром 5 мм. Количество витков катушки — 20.

Микросхему усилителя устанавливают на теплоотвод. Он должен быть площадью более 600 см². Роль радиатора может выполнить шасси авто.

После монтажа всех элементов подсоединяют провода.

Блок стабилизации и коммуникации питания

В вышеописанной схеме мы использовали самую простую схему питания усилителя через аккумулятор, однако для более стабильной работы усилителя можно подключить его через стабилизатор. Данное устройство можно собрать самому (схему на любой вкус в интернет можно найти очень легко), но самый простой способ — это использовать готовый блок стабилизации от старого усилителя или купить новый.

Кроме того, блок стабилизации позволяет сэкономить заряд аккумулятора автомобиля.

Предотвращению разрядки способствует реле с отдельной клеммой REM, работающую под напряжением в 12 В. Клемма устанавливается на выходе автомагнитолы, благодаря чему сабвуфер начинает работать вместе с музыкальным устройством.

Для контроль работы усилителя можно установить светодиод в схему питания устройства.

Окончательная сборка устройства

После монтажа платы, проводим окончательную сборку усилителя и помещаем его в корпус. Корпус можно изготовить самостоятельно из обычной фанеры с помощью лобзика. На фанере вычерчивается схема по нужным размерам, вырезается лобзиком и закрепляется герметиком.

Так же корпус можно приобрести в магазине или использовать алюминиевый короб, который одновременно будет выполянть роль радиатора.

Размещая все детали в корпусе, нужно обеспечить в нем свободную циркуляцию воздуха для лучшего охлаждения деталей.

Корпус усилителя необходимо надежно закрепить в салоне автомобиля.

 Перед установкой важно убедиться в правильности полярности питания, иначе аппарат сразу сгорит.
