Важные моменты

Чтобы ремонт печки пошёл максимально быстро, а его результаты не разочаровали автовладельца, следует придерживаться приведённых ниже правил:

При снятии старого мотора его обязательно следует повернуть. Если этого не сделать, часть его крепления может сломаться и застрять в торпеде, точнее — в крепёжной скобе. И добраться до застрявшего фрагмента будет не так-то просто.
Затягивая крестовой отвёрткой крепёжные винты, нельзя прилагать слишком больших усилий: они мелкие, так что резьбу в их гнёздах легко сорвать.

Как показывает практика, замена мотора не представляет особой сложности даже для начинающего автолюбителя, если он хотя бы раз в жизни держал в руках гаечный ключ и отвёртку. Вся процедура занимает минут 40–50 максимум. Главное — не переусердствовать с затягиванием крепежа, и всё будет в порядке.

Как заменить моторчик печки ВАЗ-2114 своими руками

Замена моторчика печки ваз 2114, как поменять на видео

Тёплый салон — залог хорошего и комфортного передвижения на автомобиле. Неработающая печка может не только доставить дискомфорт, но и стать аргументом против дальнейшего передвижения на автомобиле вообще. Одно дело, когда вы пришли в гараж, заметили неработающий отопитель и отказались на время поломки от дальнейших перемещений на автомобиле, но вот если эта поломка застигла вас в дороге, до ближайшего сервиса далеко, а ехать на машине с неработающим отопителем салона не представляется возможным, т. к. лобовое стекло покрывается инеем и дальнейшее перемещение становится аварийно опасным. Тогда остаётся либо перевозка автомобиля при помощи эвакуатора, либо попытаться починить своими руками.

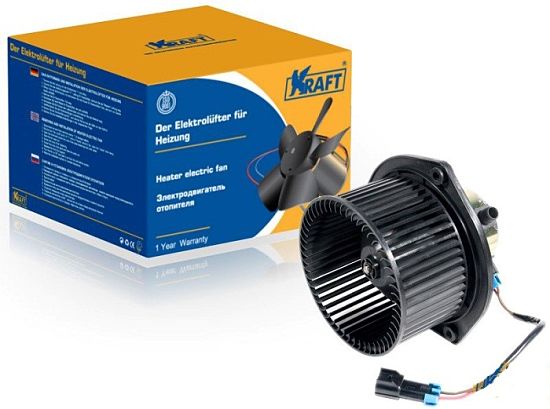

Внешний вид моторчика вентилятора печки ВАЗ 2114

Диагностика

Замена моторчика печки на автомобиле «рено логан» с кондиционером и без

Первоочерёдной задачей стоит выявление причины поломки и оценка собственных возможностей в конкретной ситуации.

Начнём с простого и перейдём к более сложному:

Проверяем предохранитель (F-7 с напряжением 30 А), который отвечает не только за систему обогрева, но и за работу: прикуривателя, обогрева зеркал, подсветки бардачка, омывателя фар. Поэтому при перегорании этого предохранителя отказываются работать все вышеперечисленные приборы. Если он исправен, движемся дальше по цепи.
Включаем зажигание автомобиля и переключаем регулятор скорости в положение 1, 2, 3 по порядку. Если ни на одном из этих положений вентилятор не заработал, движемся дальше.
Если электродвигатель отопителя включается после прогрева двигателя автомобиля, то проблема заключается в неисправном реле зажигания. Решается заменой реле.
Если электродвигатель отопителя отказывается работать при любых режимах, остаётся одна неисправность — это сам моторчик печки.

Процесс демонтажа мотор-вентилятора

Для окончательного вердикта подадим «+» напрямую на моторчик, сняв для этого клемму плюсового провода с моторчика. Если мотор не ожил, последнее, что можно попробовать — это попробовать зачистить место под креплением массы на электродвигателе. Нередко это место окисляется и контакт ослабевает.

Как снять вентилятор печки на ВАЗ-2114

Замена вентилятора печки на ваз-2114: пошаговая инструкция по снятию «а» до «я» с видео

Если ничего из вышеперечисленного не принесло успехов, значит, будем снимать электродвигатель печки, для этого понадобится отвёртка и маленький набор ключей.

Отсоединяем клеммы с аккумулятора.

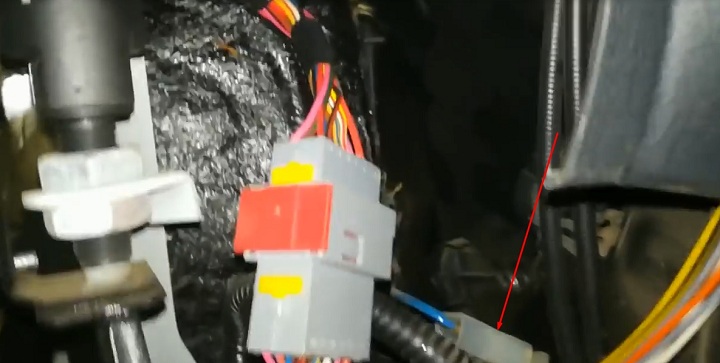

В салоне под приборной панелью расположена плюсовая клемма и минусовая клемма, их необходимо разъединить.
Далее, перемещаемся в подкапотное пространство ВАЗ-2114, крышку кожуха вентилятора можно снять после откручивания четырёх винтов крепления.

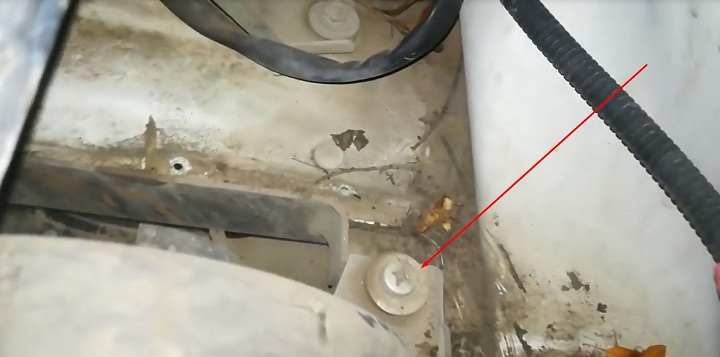

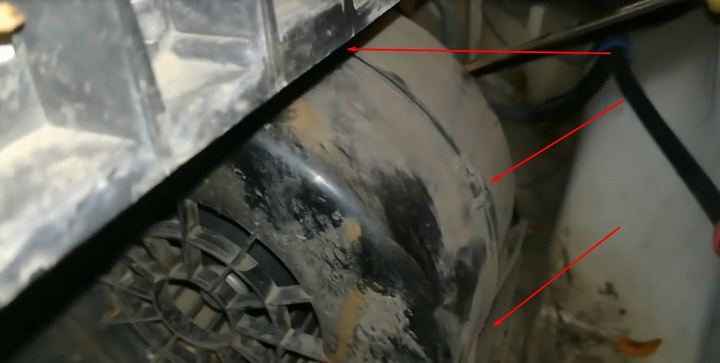

После открытия кожуха необходимо выкрутить два винта, что фиксируют вентилятор.
Далее, выкручиваем винты, которыми к корпусу перед ветровым стеклом прикреплены решётки воздухопритока. Снимаем их.
Далее, снимаем электромоторчик печки, т. к. все его крепления уже демонтированы. Вентилятор надет на зацеп, расположенный на корпусе — подвиньте его на себя и приподнимите.
После снятия корпуса вентилятора с зацепа необходимо провернуть его на 90 градусов, чтобы вынуть его из кожуха, или разобрать корпус отопителя для удобного выема.
Отсоединяем моторчик с крыльчаткой от кожуха.
Снимаем крыльчатку с мотора.
Дальнейших вариантов несколько: либо поменять электродвигатель на новый, либо пробуем вернуть к жизни старый (если это целесообразно, например, заменив щётки. Если пробита обмотка или проблемы с якорем, то лучше заменить весь моторчик).
Далее, собираем всё в обратной последовательности, убрав весь мусор из шахты отопителя.

Новый и старый моторчик отопителя

После проделанной работы наслаждаемся шуршанием мотора отопителя, теплотой и комфортом своего автомобиля. Эти нехитрые советы помогут сэкономить деньги и продолжить запланированную поездку.

Замена моторчика печки ВАЗ-2114 своими руками

Для принудительного создания потока воздуха в системе обогрева салона используется вентилятор с приводом от электродвигателя. Благодаря этому вентилятору эффективность работы отопителя повышается.

Из всей конструкции печки вентилятор – самый сложный элемент, поскольку в нем используется электродвигатель. Сам электромотор – постоянного тока с возбуждением от постоянных магнитов. Несмотря на конструктивную простоту, моторчик постепенно изнашивается и прекращает работать или функционирует неправильно, что сказывается на работоспособности отопителя салона.

Причины неисправности

Отметим, что причиной того, что вентилятор не включается, являются проблемы с цепью питания. Окисления контактов проводки, перегорание предохранителя, неисправность резистора – все это приводит к прекращению функционирования электродвигателя. Поэтому если он не включается, в первую очередь следует проверить компоненты цепи питания. Распространенные проблемы с электродвигателем вентилятора — возникновение посторонних звуков при работе – визгов, дребезжания, перебои в работе – самопроизвольная остановка, сложный запуск и т. д.

Причина появления сторонних звуков:

Выработка в посадочных втулках, в которые устанавливается ротор электромотора, отсутствие смазки в них. Из-за этого при работе ротор люфтит, что создает повышенные вибрации и дребезжание, а «сухое» трение сопровождается визгом.
Перебои в работе вызывает критический износ графитных щеток и контактных пластин ротора. Из-за этого щетки и пластины не могут нормально контактировать между собой, что приводит к проблемам в работе электродвигателя вентилятора – он при включении не раскручивается, может самопроизвольно остановиться.

Устранение неисправностей электромотора печки – процесс проблематичный и не всегда целесообразный, проще приобрести новый вентилятор и провести замену.

Видео: Ремонт моторчика печки ваз 2114

Как заменить моторчик печки

Благодаря тому, что вентилятор фиксируется на корпусе отопителя и доступ к нему есть из подкапотного пространства, замена моторчика печки ВАЗ-2114 – процесс несложный и не требует разборки системы обогрева салона и слива охлаждающей жидкости. Поэтому заменить вентилятор можно и самостоятельно, без обращения за помощью в СТО.

Для выполнения замены моторчика из инструментов потребуются отвертки и ключ 8-10. Алгоритм работ по демонтажу вентилятора печки на ВАЗ-2114 такой: 1. Отключаем питание бортовой сети путем снятия «плюсовой» клеммы с АКБ. 2. В салоне с водительской стороны за педальным блоком находим провода питания вентилятора – черный («масса», прижатая гайкой к одному из болтов) и синий («плюс»).

3. Откручиваем гайку крепления «массы», находим разъем синего провода и разъединяем его. 4. Открываем капот. 5. Снимаем кожух вентилятора с установленным в нем фильтром. Для этого отворачиваем 4 винта крепления.

6. Откручиваем крепежные винты решетки воздухопритока, установленной возле стекла. Снимаем решетку. 7. Откручиваем 2 болта крепления корпуса вентилятора.

8. Движением «на себя» снимаем корпус с опоры. 9. Поворачиваем корпус на 90 град. и извлекаем его с ниши.

Дальше действия зависят от того, что именно приобретено на замену – узел в сборе с корпусом или только электродвигатель с крыльчаткой. Если в наличии полностью собранная конструкция – устанавливаем новый элемент по технологии, обратной вышеописанной.

Разборка вентилятора

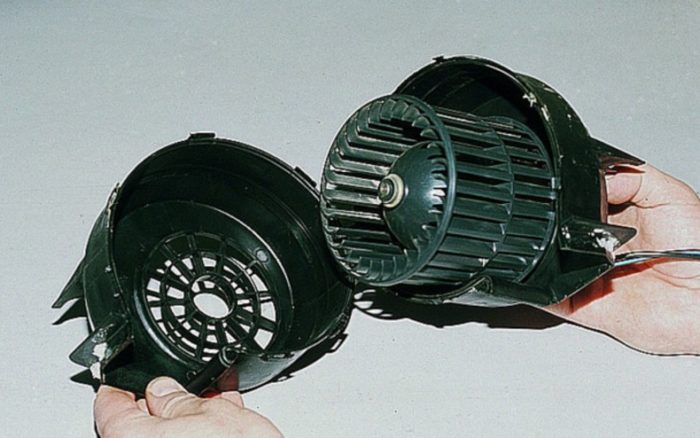

В случае, когда есть моторчик с крыльчаткой, разбираем корпус вентилятора. Для этого снимаем с выходного раструба поролоновый уплотнитель, затем снимаем фиксаторы корпуса, после чего он разделиться на две половины.

Извлекаем эл. моторчик, для чего отстегиваем пружинные фиксаторы крышки моторчика, снимаем эту крышку и извлекаем эл. двигатель вместе с крыльчаткой из половины корпуса. Электродвигатель меняется только в сборе с крыльчаткой, и рассоединять их не рекомендуется, чтобы не нарушить центровку. При сборке обязательно наклейте поролоновый уплотнитель по периметру выходного раструба, иначе из-за щелей воздушный поток будет рассеиваться, что снизит эффективность работы печки. Если электромоторчик печки при работе издавал сильный визг, можно не менять электродвигатель, просто разобрать вентилятор и заложить консистентную смазку во втулки. Но эти меры помогут устранить визг на непродолжительный срок и в конечном итоге моторчик печки придется заменить.

Почему он не работает

Есть несколько причин, из-за которых пропеллер может не включаться, когда ситуация с температурными показателями того требует:

Вышел из строя электромотор вентилятора, то есть привод;
Произошла поломка предохранителя, который сгорел;
Отказало реле;
Оборвалась проводка;
Разъемы датчика потеряли контакты;
Вышел из строя датчик.

Находим неисправность

Зона поиска проблемы	Пояснение
Проверка пропеллера	Отключается разъем на пропеллере и подключается напрямую к аккумуляторной батарее. Если вентилятор заработал, с приводом все хорошо. Если же пропеллер все равно не закрутился, проблема в электродвигателе
Проводка и контакты	Если пропеллер не работает, нужно обязательно проверить состояние проводки и удостовериться в исправности контактов датчика
Предохранитель	Отыскать эти два элемента можно в подкапотном пространстве слева ближе к водителю внутри монтажного блока. На вентилятор идет предохранитель с обозначением F4 с номинальным током 20А. Проверку можно выполнить путем нажатия на кнопку звукового сигнала. Почему? Да потому что он также подключен к этому предохранителю. Либо проведите проверку тестером
Реле	Располагается там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
Датчик	Чтобы проверить датчик, отключите от него питание. Если он работает, пропеллер начнет работу в аварийном режиме, то есть будет дуть постоянно. Отключите разъем и включите зажигание. Если пропеллер закрутит, тогда датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем оказался сам вентилятор, менять его не обязательно, поскольку в некоторых случаях его вполне можно отремонтировать. Поломки зачастую связаны с подшипником или щетками.

Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или замыкания, рисковать с его ремонтом не стоит. Проще и лучше выполнить замену всего привода.

Проверка на обрыв цепи

Если ездить на машине, у которой не работает пропеллер охлаждения, это приведет к перегреву ОЖ и разрушению патрубков, резиновых элементов, прокладки главного блока цилиндров и крышки клапанов. Не далеко и до разрушения компонентов поршневой группы.

Предохранитель

Эксплуатация автомобиля со сломанным вентилятором категорически запрещается.

Цена вопроса

Прежде чем приступить к решению проблемы с не работающим пропеллером радиатора, многим важно узнать о стоимости компонентов и работы. Новый элемент обойдется сегодня примерно в 1,5-2,5 тысячи рублей, в зависимости от модели и региона. Стоимость замены на станции технического обслуживания составит от 400 рублей и выше

Хотя тратить на это деньги не обязательно, поскольку самостоятельная замена займет у вас не более получаса. Да и сложного тут особо ничего нет

Стоимость замены на станции технического обслуживания составит от 400 рублей и выше. Хотя тратить на это деньги не обязательно, поскольку самостоятельная замена займет у вас не более получаса. Да и сложного тут особо ничего нет

Новый элемент обойдется сегодня примерно в 1,5-2,5 тысячи рублей, в зависимости от модели и региона. Стоимость замены на станции технического обслуживания составит от 400 рублей и выше. Хотя тратить на это деньги не обязательно, поскольку самостоятельная замена займет у вас не более получаса. Да и сложного тут особо ничего нет.

Датчик температуры

Быстрая замена вентилятора отопителя Lada 2114: руководство к действию

Когда вентилятор отопителя подлежит замене
Мастерская замена вентилятора печки на автомобилях семейства ВАЗ 2114: создаем условия для проведения операции
Демонтаж и замена электродвигателя
В итоге

Когда вентилятор отопителя подлежит замене

«Приговаривать» к замене данный агрегат на автомобиле ВАЗ 2114 следует не только в случае его полного бездействия, являющегося следствием:

замыкания обмотки якоря на «массу» или ее обрыва;
износа коллектора;
зависания щеток.

Осмотру и вполне вероятно дальнейшей утилизации подлежит и электромотор, якорь которого вращается достаточно медленно на любой скорости по причине:

окисления/загрязнения коллектора;
межвиткового замыкания обмотки якоря;
износа подшипников и посадочных мест под опоры качения.

К сведению. В случае замыкания обмотки якоря электромотора сразу же перегорает предохранитель F7, одновременно отвечающий за прикуриватель, подсветку бардачка и обогрев заднего стекла.

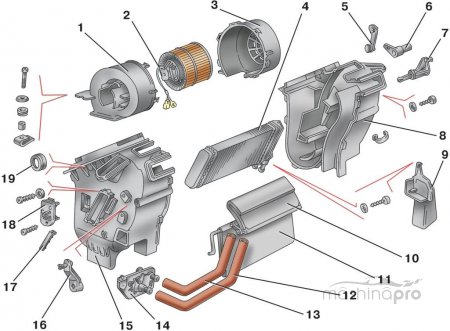

Конструкция отопительной установки, расположенной за приборной панелью, реализована грамотно

Удобство осуществления ремонта кулера разработчики таки приняли во внимание: электродвигатель расположен в подкапотном пространстве и легкодоступен

Соединения электромотора с бортовой системой управления базируются в салоне за приборной панелью. Отключение агрегата происходит по схеме:

снять правую крышку центральной консоли, открутив три винта;
отсоединить одноконтактную колодку питания электродвигателя;
открутить «массу» агрегата, используя головку на 10 и снять клемму со шпильки.

Перед заменой вентилятора печки в моторном отсеке ВАЗ 2114 проводятся операции подготовительного характера и в моторном отсеке. Опытные владельцы для удобства настоятельно рекомендуют демонтировать два дефлектора возле стеклоочистителей. Крепятся они саморезами в пяти местах. Далее действия подчиняются следующей схеме:

снять салонный фильтр;
отвернуть четыре самореза, фиксирующих кожух электродвигателя в моторном отсеке;
удалить кожух из подкапотного пространства.

Демонтаж и замена электродвигателя

немного приподнять агрегат;
вывести переднюю опорную поверхность из зацепления с корпусом отопителя, сдвинув двигатель на себя;

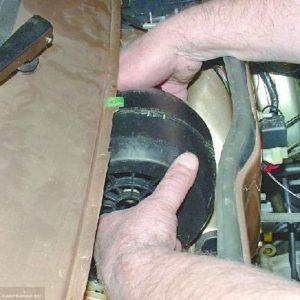

повернуть мотор на 90 градусов;
вытянуть конструкцию из отсека.

«Бывалые» рекомендуют принять к сведению иной принцип демонтажа агрегата, одновременно включающий в себя часть мероприятий по разборке изделия:

повернуть аппарат вокруг оси вращения так, чтобы окно выходного отверстия «смотрело» на исполнителя;
снять поролоновый уплотнитель;
разъединить половинки корпуса агрегата, поддев их плоской отверткой в месте стыка;
вывести левую половинку, сдвинув ее в левый край;
вывести правую половину, предварительно переместив ее влево.

Полноценная замена только вентилятора печки на ВАЗ 2114 возможна после разборки правой половины кожуха агрегата:

отстегнуть две пружинные защелки, фиксирующие крышку относительно кожуха;
снять крышку мотора;
извлечь электродвигатель в сборе с крыльчаткой.

при замене аппарата в сборе вести разборку старого изделия не стоит;
перед разборкой электромотора рекомендуется оценить его эксплуатационные качества, подсоединив аппарат к аккумулятору;
запрещено снимать крыльчатку с вала, особенно нового электродвигателя, во избежание появления дисбаланса;
все работы следует выполнять при отключенной АКБ.

Перед установкой нового агрегата необходимо очистить приемный канал отопительной установки. Монтаж нового изделия производится в обратной последовательности. Поместив конструкцию возле посадочного места, следует приклеить новый поролоновый уплотнитель по контуру, контактирующему с отопительной установкой. По завершению работ в моторном отсеке необходимо подключить агрегат к бортовому контроллеру и желательно заменить салонный фильтр.

В итоге

Утилизация старого электромотора отопителя чаще всего происходит по причине износа коллектора (после 100 000 км пробега) или замыкания обмотки якоря, о чем скажет «молчащий» или с трудом вращающийся вал, а также перегорающий предохранитель F7.

Методика замены неисправного вентилятора печки ВАЗ 2114 упрощенно выглядит так:

отсоединить аппарат от бортового питания;
демонтировать дефлекторы и салонный фильтр;
снять защитный кожух;
изъять электродвигатель в сборе с корпусом или по частям;
извлечь мотор в сборе с крыльчаткой из кожуха;
установить новый агрегат и произвести сборку в обратной последовательности.

Замена моторчика печки ВАЗ 2114 своими руками.

Когда шумит моторчик печки ваз 2114, 2109 или он вообще перестал работать — следует его заменить.

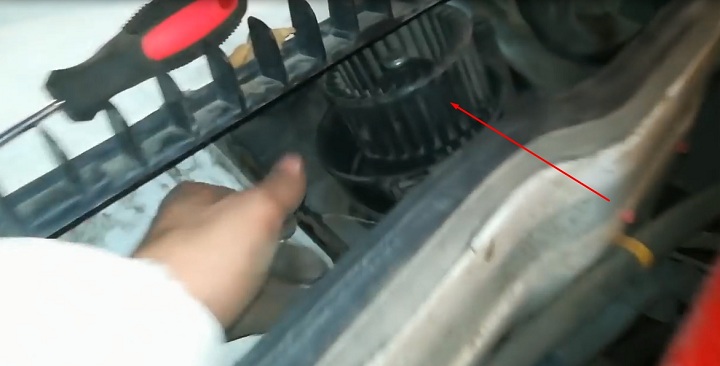

Где находится моторчик печки ВАЗ 2109 2114? Находится он между моторным щитом и лобовым стеклом, в том же отделе где стоит монтажный блок. Открываем капот и можем увидеть кожух корпуса моторчика печки.

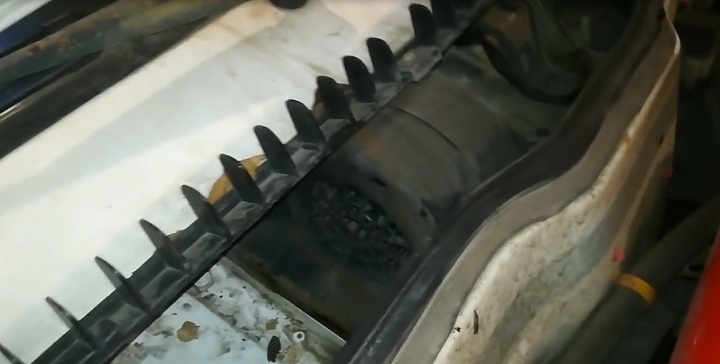

Первым делом снимаем кожух корпуса вентилятора печки.

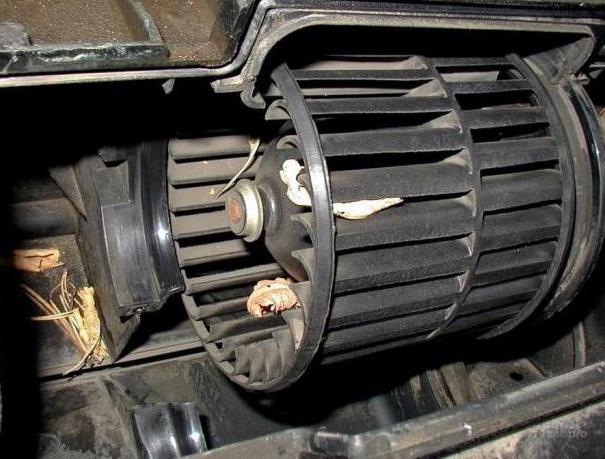

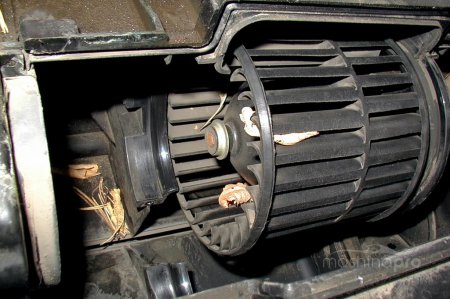

После снятия кожуха скорее всего увидим кучу листвы вокруг корпуса. Убираем листву и весь мусор для того, чтобы он не упал в воздуховод при снятии моторчика печки.

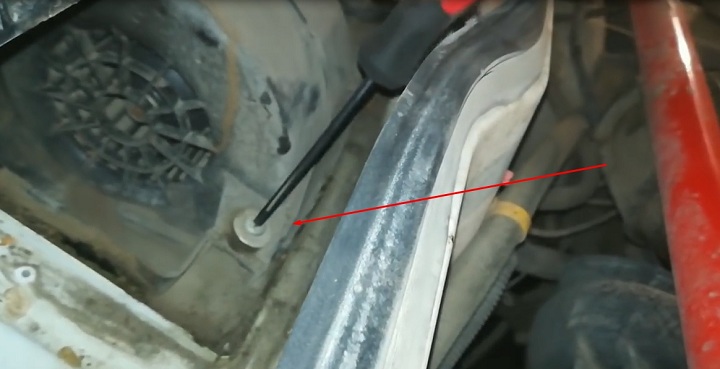

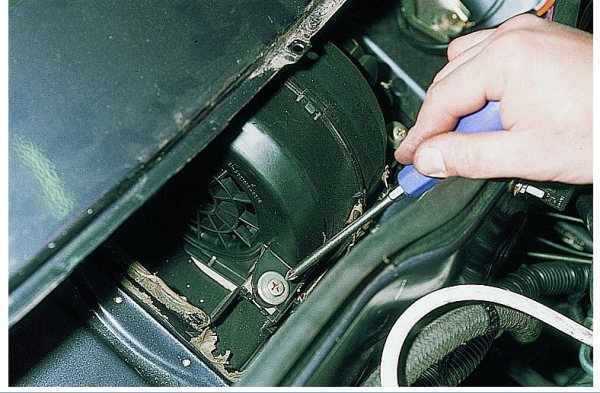

Откручиваем крестовой отвёрткой два болта крепящих корпус вентилятора печки к моторному щиту.

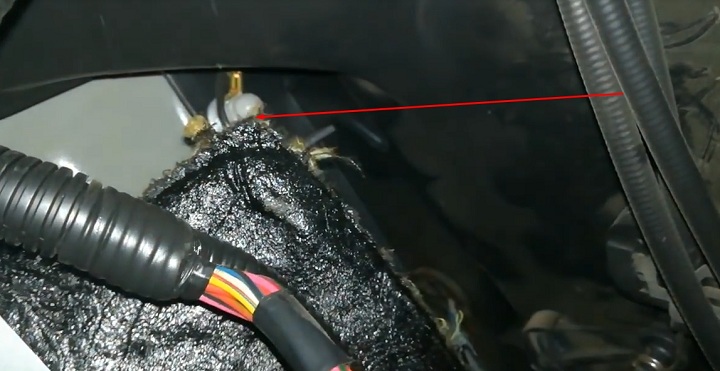

Отсоединяем плюсовой провод и откручиваем провод массы моторчика печки. Находятся они под панелью, ближе к середине моторного щита.

В умных книжках написано: для того, чтобы достать моторчик печки — поверните его на 90 градусов и достаньте. Но на практике, почему-то у меня это ни разу не получилось. Я просто разделял корпус на 2 части и доставал их по очереди. При разделении корпуса моторчика печки пополам на морозе — защёлки могут треснуть, так, что делать это лучше в теплом гараже. Для располовинивания нужно разъединить 3 защёлки и снять соединительную резинку, которая находится со задней стороны. Так же снимите уплотнительный поролон между корпусом печки и воздуховодом.

Крышка моторчика печки крепится к корпусу двумя железными скобками, отцепив, которые, можно его поменять. Не потеряйте их! На одной скобке моторчик будет постоянно болтаться, гудеть и свистеть.

Откручиваем крестовой отверткой два болта и достаём мотр из корпуса.

Сбор происходит в обратном порядке. Помните, что чем плотнее корпус печки прижат к воздуховоду и, чем плотнее соединены половинки корпуса, тем сильнее будет поток воздуха.

Источники

Процедура снятия

Снимаем левую накладку консоли панели приборов.
Отсоединяем провода от вентилятора
Откручиваем гайку крепления провода «массы» вентилятора и снимаем наконечник со шпильки.
Снимаем салонный фильтр.
Откручиваем 5 саморезов крепления и снимаем обе части решетки воздухопритока.
Снимаем центральный держатель решетки.
Откручиваем 4 самореза крепления защитного кожуха.

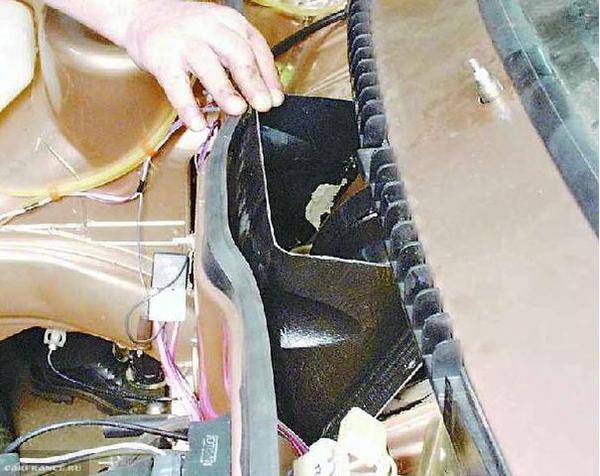

Отодвигаем кожух вправо и вынимаем его из короба.
Откручиваем винты крепления вентилятора.
Снимаем 2 резиновые подушки крепления вентилятора.
Отклеиваем уплотнитель с одной из частей кожуха.
Снимаем подушку кожуха.
Разъединяем кожух на части.
Выводим провода вентилятора из корпуса печки.
Достаем левую часть кожуха.
Достаем правую часть кожуха вместе с вентилятором из короба.
Снимаем 2 пружинных держателя двигателя вентилятора в кожухе.
Достаем двигатель вентилятора из кожуха.
Перед установкой вентилятора на место устанавливаем двигатель на место и соединяем кожух.
Приклеиваем уплотнительную поролоновую прокладку ко второй части кожуха.
Устанавливаем вентилятор печки на место в обратном порядке.

Разборка вентилятора

Если электромоторчик печки при работе издавал сильный визг, можно не менять электродвигатель, просто разобрать вентилятор и заложить консистентную смазку во втулки. Но эти меры помогут устранить визг на непродолжительный срок и в конечном итоге моторчик печки придется заменить.

autorn.ru
fb.ru
vazweb.ru
avtocity365.ru

Проверка

Чтобы убедиться в том, что причиной неисправности системы отопления выступает именно моторчик, следует провести простую, но показательную процедуру:

Заведите автомобиль;
Включайте поочередно первую, вторую и третью скорости печки;
В случае отсутствия звуков, демонстрирующих начало работы вентилятора, моторчик вышел из строя;
Если вентилятор не включался на 1 и 2 режиме скорости, но заработал на 3, тогда причиной неполадки может выступать переключатель или дополнительный резистор.

Причины поломки

Моторчик может не работать по нескольким причинам. Каждая из них требует отдельного рассмотрения. Потому предлагаем вам ознакомиться с возможными причинами отказа в работе вентилятора в нашей таблице.

Причина

Важно знать

Перегорел предохранитель
За печку отвечает предохранитель F7 с напряжением 30А. Заменить его не сложно, но основная проблема кроется в возможном возникновении короткого замыкания

Этот предохранитель отвечает за подсветку в бардачке, омыватель фар, прикуриватель, подогрев зеркал. В случае его неисправности, все указанные приборы перестанут работать
Отсутствует контакт в монтажном блоке
Это распространенная проблема для автомобилей, которая возникает в результате окисления контактов или потери прочности соединения
Залипает реле зажигания
Отопитель включается только после прогрева автомобиля. Потому рекомендуется проверить состояние реле зажигания в случае неработающего вентилятора. При необходимости замените реле
Печка включается только на 3 скорости
1 и 2 скорость включаются за счет дополнительного резистора, а при 3 режиме ток идет прямо на моторчик. В этой ситуации следует заменить дополнительный резистор или проверить его контакты
Сломался переключатель печки
Тут речь идет о проблемах с электрической целью или предохранителем. Для проверки их состояния можно воспользоваться контрольной лампой
Проблемы в конструкции моторчика
Если с переключателем и током все нормально, но вентилятор не реагирует, следует проверить уровень перегрева мотора, его контакты с массой или щетки на предмет залипания

Это интересно: Диагностика форсунок — как самостоятельно проверить: пошаговая инструкция В зависимости от возникших неприятностей, вам может потребоваться замена вентилятора. Поменять моторчик не сложно, хотя для этого следует обладать определенной сноровкой или хотя бы минимальным опытом в работе с электрооборудованием вашего автомобиля.

Первоочередное действие при замене моторчика печки — это отключение аккумулятора.

Расположение моторчика

Износ подшипников

Признаком износа подшипников электродвигателя вентилятора является характерный гул. На начальном этапе неисправности это явление обычно никак не влияет на работу устройства, но со временем оно обязательно выльется в более серьезную проблему. Поэтому, заметив, что гудит вентилятор печки ВАЗ-2115, поспешите смазать подшипники.

Износ щеток и разрушение коллектора

Щетки подводят электрический ток к якорю электродвигателя. Они выполнены из графита и, естественно, подвержены износу. Если электродвигатель работает в обычном режиме, их может хватить на 50-70 тыс. км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Разрушение коллектора чаще всего является следствием износа или перекашивания щеток. Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если подобная проблема обнаружилась, то для ВАЗ-2115 замена вентилятора печки станет неизбежной.

Обрыв или замыкание обмоток

С обмотками дело обстоит еще сложней. Если неисправность коллектора можно выявить визуально, то здесь придется замерять сопротивление на разных участках, да и то не факт, что после обнаружения проблемы ее удастся устранить путем перемотки. Лучший вариант в этом случае для ВАЗ-2115 – замена вентилятора печки. К тому же новое устройство обойдется не так и дорого. Электродвигатель с крыльчаткой стоит порядка 1100 рублей, с кожухом – 1300 рублей.

Замена моторчика печки на ВАЗ 2114

Когда печка в машине ломается, ничего хорошего в этом нет. Если поломка случилась в тёплое время года, её вряд ли можно считать критической. Но если это произошло в лютый мороз — дела автовладельца плохи, поскольку зимой с неисправным отопителем он далеко не уедет. Чаще всего печка на ВАЗ 2114 перестаёт греть из-за поломки электромотора. Замена моторчика печки под силу практически всем автолюбителям, главное, узнать, как это сделать быстро и правильно.

Внешний вид и расположение моторчика печки

Устройство находится в середине так называемой торпеды и представляет собой небольшой электродвигатель постоянного тока, к которому крепится вентилятор, защищённый пластиковым кожухом. Этот мотор имеет три режима работы и предназначен для подачи тёплого воздуха в три зоны: на лобовое стекло, на ноги пассажиров или прямо в салон.

Защитный кожух с мотора снят, виден вентилятор

Когда электромотор отопителя необходимо заменить

Есть несколько признаков, которые подскажут автовладельцу, что с двигателем отопителя что-то не так. Вот самые распространённые из них:

При попытке включить печку не слышно гудения моторчика, причём такая картина наблюдается на всех трёх скоростях.
Мотор подаёт воздух на всех скоростях, однако работает с перебоями.
Работа моторчика стабильна, перебоев с подачей тёплого воздуха нет, но вместо равномерного гудения слышны посторонние звуки, скрежет, который в дальнейшем перерастает в пронзительный скрип.

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

новый моторчик печки ВАЗ 2114 (причём покупать его надо обязательно в комплекте с вентилятором и защитным кожухом);
набор рожковых ключей;
отвёртка крестовая (средних размеров).

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

Открывается капот автомобиля, с аккумуляторной батареи с помощью рожкового ключа на 10 отсоединяется клемма со знаком «минус».
В кабине машины, под приборной панелью, находится провод питания печного моторчика. Он вручную извлекается из разъёма.
Теперь в моторном отсеке рожковым ключом на 8 мм откручиваются 2 гайки, удерживающие вентиляторный кожух. Там же находится гайка, с помощью которой к кожуху крепится провод «массы» авто. Она тоже откручивается.
Далее с помощью крестовой отвёртки выкручиваются дополнительные болты крепления вентилятора.
Решётка для притока воздуха освобождается и извлекается, открывается доступ к мотору, удерживающемуся на специальной скобе.
Для извлечения моторчик сначала тянется на себя, а затем поворачивается на 90 градусов, снимается с крепёжной скобы и вынимается со штатного места.
Теперь на место сгоревшего устройства устанавливается новый мотор, после чего производится обратная сборка всех узлов.

Важные моменты

При снятии старого мотора его обязательно следует повернуть. Если этого не сделать, часть его крепления может сломаться и застрять в торпеде, точнее — в крепёжной скобе. И добраться до застрявшего фрагмента будет не так-то просто.
Затягивая крестовой отвёрткой крепёжные винты, нельзя прилагать слишком больших усилий: они мелкие, так что резьбу в их гнёздах легко сорвать.

Замена моторчика печки ВАЗ-2114 своими руками

Откройте капот и отключите минусовую клемму АКБ.
За моторным щитом открутите четыре винта крепления кожуха вентилятора и снимите его. Винты под крестовую отвертку.

После демонтажа кожуха отверните два винта, которые удерживают корпус вентилятора.

С помощью шлицевой отвертки откройте защелки и разделите пластиковый корпус вентилятора на две половины.

Разъедините клемму питания моторчика печки (расположена она над педалью газа).

Открутите гайку под ключ на десять и снимите клемму массы моторчика печки (клемма располагается над педалью газа).

После того как скинули провода демонтируйте вентилятор вместе с моторчиком.

Выкрутите два винта и появится возможность снять пластиковых кожух.

После выполнения вышеперечисленных операций вентилятор с моторчиком свободен. Берем новый вентилятор и производим обратную сборку.

Наглядно процесс замены вентилятора печки ВАЗ 2113, 2114, 2115 в этом видео:
