Сколько сальников находится на двигателе

Как выбирать сальники

Самый простой способ не прогадать с выбором – приобрести оригинальные сальники у официального дилера. В этом случае специалист подберёт изделие, точно подходящее под марку и модель вашего автомобиля.

Если же решено купить аналог, необходимо учитывать несколько аспектов выбора:

  1. Изделие должно подходить по размеру, при этом допускается (хоть и не рекомендуется) использование сальников, ширина которых несколько меньше оригинальных.

Новый сальник должен быть предназначен для использования в той же среде, что и старое изделие (к примеру, для антифриза либо масла).

Уплотняющее устройство должно быть предназначено для работы в соответствующем месту его установки температурном режиме.

Аналог обязан обладать соответствующей оригинальному изделию конструкцией (к примеру, иметь идентичные насечки уплотняющего кольца и т.п.).

Замена переднего сальника двигателя

Прежде чем приступать к работам, следует проверить систему вентиляции картера на предмет загрязнений и при необходимости очистить. В противном случае масло будет сочиться даже с новым сальником.

Замена производится так:

Снимается крышка ремня ГРМ.
Ослабляются крепежные гайки ремня генератора, после чего ремень снимается. Удобнее всего производить снятие сначала со шкива генератора, а затем со шкива коленвала. Установка при сборке проводится в той же последовательности.
Ослабляется болт, фиксирующий шкив коленчатого вала.
Шкив демонтируется.
Ослабляется натяжной ролик ремня ГРМ.
Демонтируется шестерня коленвала. Ее извлечение может оказаться проблематичным — необходимо использовать специальный съемник и / или обработать засевшую деталь специальной жидкостью.
Снимается ремень ГРМ.
Извлекается старый сальник.
Посадочное место очищается от загрязнений — накопившейся пыли, песка, осевшего масла.
Устанавливается новый сальник. Перед посадкой деталь рекомендуется смазать маслом или литолом

Важно правильно установить — малейший перекос или загиб спровоцируют течь и выведут запчасть из строя.
Собрать механизм в обратном порядке, учитывая метки на корпусе маслонасоса, шестерни или маховике.

Иногда заменить сальник двигателя можно и без снятия крышки. В этом случае понадобится специальный съемник, с применением которого деталь аккуратно устанавливается в посадочное гнездо.

Если своевременно не устранить течь, масло начнет попадать на элементы двигательной системы, выводя их из строя. В основном страдает ремень ГРМ — постоянное воздействие масла разрушает его структуру и может привести к обрыву.

При обрыве ремня ГРМ клапаны может погнуть — потребуется их полная замена плюс замена всех расходников, некоторых сопутствующих деталей и расходы на ремонт и притирку. В особо запущенных случаях может понадобиться ремонт поршневой системы.

Извлечение сальниковой набивки

• удалить старую набивку и очистить сальниковую камеру от загрязнений;

• очистить и проверить на износ, а также на наличие повреждений, деформаций или коррозии вал (защитную втулку вала) насоса или шток задвижки, в случае наличия неустранимых дефектов – деталь необходимо заменить;

• проверить на наличие сколов, трещин и деформаций грундбуксы, нажимную втулку и упорное кольцо, а также смазочное (фонарное) кольцо (при его наличии), поврежденные детали заменить;

• проверить зазоры между деталями на соответствие допускам и рекомендациям изготовителя, при несоответствии – заменить изношенные детали.

Материалы для производства сальниковых уплотнений

Недорогие сальники делаются из силикона VMQ, MVG, ECOSIL. По химическому составу неустойчивы к некоторым минеральным маслам и техническим жидкостям, температура воздействия -25 °С до 230 °С.

Дорогие производятся из такого материала, как фторопласт-фторкаучук FPM, FKM, выдерживают высокие температуры от -40 °С до 180 °С. Устойчивы большинству масел и химическим жидкостям, а также выдерживают механические нагрузки.

Самые современные и дорогие изготавливаются из тефлона PTFE с наибольшей устойчивостью к химическим жидкостям. Выдерживают рабочую температуру от -40 °С до 220 °С. Особенность сальника из тефлона своей трущейся «рабочей» частью минимально изнашивает вращающиеся детали механизмов.

Однако со временем резинотехнические изделия изнашиваются и требуют замены. Работа по замене предстоит трудоёмкая и поэтому покупать резиновые изделие, нужно тщательно изучив, технические характеристики. Но лучше доверить работу опытному мастеру в автосервисе с магазином проверенных запчастей.

Источник

Особенности замены

Существует одна важная особенность в замене этой запчасти: на валу мотора, куда будет установлен новый сальник, может присутствовать немалый износ от кромки старого. В подобном случае подбирать деталь следует так, чтобы ее кромка была немного смещена относительно оригинала. Также можно установить новую деталь с дистанционным кольцом, которое обеспечит сдвиг кромки относительно предыдущего положения.

Когда в вале мотора присутствует сильный износ подшипников, желательно при замене выбирать сальники с маслогонными рисками. В таком случае деталь прослужит намного дольше, чем при выборе запчасти без такого приспособления.

Перед началом замены сальника необходимо точно определить, из-за чего именно старая деталь пришла в непригодность

Кроме того, важно точно понимать, какие проблемы может успешно решить замена старого сальника на новый, а какие такая замена просто скроет. Примером такого случая может быть повреждение поверхности вала или же его свободное перемещение, что категорически недопустимо

Замена сальника в таком случае может на некоторое время завуалировать проблему, но в будущем это может привести к более серьезным поломкам.

Таким образом, сальник – важная деталь, которая используется во многих подвижных и неподвижных соединениях

Важной его особенностью является процесс замены, для качественного проведения которой важно иметь специальные навыки и знания

Вот такая вот мелкая но все же важная деталь. Сейчас небольшое видео.

НА этом все, читайте наш АВТОБЛОГ.

Киста сальника

Киста возникает из-за обтурации лимфатических сосудов или в результате разрастания облитерированного участка лимфоидной ткани, который не связан с общей системой. Кисты эти напоминают тонкие круглые мешочки, наполненные прозрачной жидкостью. Величина их может варьироваться от пяти миллиметров до нескольких сантиметров. Заболевание никак себя не проявляет, но когда образование достигает значительных размеров, его можно прощупать через переднюю брюшную стенку.

Лечение этой патологии исключительно хирургическое. Удаляют кисты и область сальника, сохраняя большую его часть. Прогноз для таких больных благоприятный.

Пошаговая инструкция замены заднего сальника коленвала

Как раз, когда протекает задний сальник коленвала, тогда и начинаются все неприятности: двигатель начинает семимильными темпами пачкаться в масле, а вся пыль с дороги затем очень активно липнет к нему. Стоит только взглянуть на такой мотор и уже появляется желание вытащить его и выбросить. Более того, масло также будет разъедать резиновые детали, капать на диск сцепления, после чего он рискует потерять свои фрикционные свойства. Всё начинает скрипеть, пробуксовывать, тереться друг о друга… В общем из-за маленького уплотнителя вся машина словно сошла с ума.

Все масло, конечно, скорее всего не вытечет (однако не будьте в этом уверены), но такая неприятность может прибавить вам серьезных проблем. Если образовалась течь из заднего сальника, необходимо его заменить. Другого решения проблем нет и просто быть не может.

Как мы уже отмечали, данный сальник был придуман, чтобы нейтрализовать утечки смазки из двигателя через отверстие, из которого выходит коленчатый вал. Задний сальник коленвала для большинства моделей автомобилей имеет размер около 99 миллиметров.

После демонтажа сальника

С внешней стороны сальника производители наносят специальные пометки и надписи. По ним можно определить, в какую сторону вращается коленчатый вал. При помощи этой информации в процессе замены задних сальников коленвала ошибки исключены.

Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.

Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.

Даже при самых незначительных, малейших смещениях детали смазка будет течь. Но как определить, что пора устанавливать новый уплотнитель? Первый признак – это потеки масла в месте, где картер силового агрегата соединяется с коробкой переключения передач.

Если смазка течет, то она может попадать в картер сцепления, оседать толстым слоем на стенках и пачкать диск сцепления. Все это приведет к пробуксовкам сцепления. Также значительно повысится расход масла.

Самым удивительным является то, что даже новые сальники могут течь и причина будет вовсе не в плохой установке. В магазинах можно купить поддельный задний сальник коленвала для ВАЗа. Стоимость его невысокая, и автолюбители не замечают, что покупают подделку. Плохое качество детали обязательно повлияет на то, как она будет работать в дальнейшем.

Пример неправильной установки сальника

Еще одна причина – это нарушение правил установки. Зачастую сальник ставят в удобном положении и молотком аккуратно забивают его на место. Но производители не рекомендуют при инсталляции детали использовать молоток или прикладывать значительные усилия.

Протекания некачественного сальника

Если в работе появились определенные изменения, в следствие чего повысилось давление газов в картере, то эти газы несомненно способны выдавить сальник. В результате контакт с коленчатым валом будет недостаточно плотным, и смазка будет вытекать через образовавшуюся щель.

Можно ли перепутать сальник с чем-то еще? Да, можно. Очень часто протекание масляного фильтра многие опытные автомобилисты путают с протечкой сальника. Иногда вполне нормальную деталь меняют на новую, при этом нужно было просто заменить масляный фильтр.

Не стоит приобретать эти уплотнительные детали в сомнительных магазинах, на рынках. Не нужно покупать дешевую продукцию неизвестных брендов. Так можно не только приобрести сальник, замена которого вызовет определенные проблемы, но и получить более серьезные неисправности. Представьте себе, что после покупки дешевого сальника и экономии 5 долларов, масло попадет на ремень ГРМ и выведет из строя весь блок цилиндров стоимость в 1000 у.е., если не больше! Экономить на сальниках – настоящий абсурд.

Наиболее популярными являются следующие производители:

  • Viuctor Reinz;
  • Elring;
  • Goetze.

Они изготавливают качественную продукцию. Товары данных брендов попадаются не только в автомобильных магазинах, но и на многочисленных разборках.

Предисловие

Замена сальника коленвала является довольно хлопотным и долгим процессом, который требует определенных технических знаний. К примеру, человек должен не в теории, а на практике знать из каких частей состоит автомобиль, как снять ремень ГРМ или коробку передач.

Сальники необходимы для того, чтобы предотвратить вытекания жидкости, в данном случае моторного масла из моторного отсека. Сальники устанавливаются там, где есть вал, выходящий из механизма, работающего в смазочной жидкости. В машине довольно много всевозможных узлов, где устанавливаются сальники, однако самые важные из них установлены в моторе. В моторах Ваз 2109 установлены как и везде два сальника: передний и задний. Задний обычно больше, для того чтобы до него добраться нужно раскурочить половину автомобиля. Сальники мотора защищают двигатель от потерь драгоценного моторного масла, при его недостатке увеличивается износ мотора, что сулит серьезными и дорогими проблемами в будущем.

Сальник – кольцо, имеющее жесткую внешнюю часть и эластичную внутри, в это кольцо вставляется вал. Внешняя часть данного кольца усиливается пружиной, которая плотно прижимает его к валу. Обычно сальник заменяется в случае, когда пришло время его замены, однако существуют и другие причины замены, обычно преждевременной.

Можно ли ездить с изношенными сальниками?

Дальнейшая эксплуатация транспортного средства не рекомендована по нескольким причинам. Во-первых, увеличивается расход моторного масла по причине его течи через резинотехнические изделия. Во-вторых, происходит загрязнение силового агрегата налипающей грязью и пылью.

Но, наиболее веским основанием отказаться от вождения автомобиля с протекающими сальниками является тот факт, что потеря масла может привести к серьёзной поломке ДВС, которую удастся устранить, проделав капитальный ремонт мотора.

Еще одна распространенная проблема – нарушение работы трансмиссии. Однако сталкиваются водители с такого рода неприятностью чаще всего в случае неисправности именно заднего сальника. Реже наблюдаются поломки механизмов электрооборудования, всевозможных датчиков.

Выбор и замена сальников

Одна из основных особенностей, которая отличает такие детали, является их стоимость: он совсем невысокая. Но вместе с тем замена этой автомобильной детали намного дороже в сравнении с ее стоимостью.

Имеет свои особенности и выбор сальника. Для нормального функционирования следует покупать для автомобиля именно ту запчасть, что подходит для конкретной модели. Кроме того, не рекомендуется ставить на иномарки запчасти отечественного производства.

Если же не удается найти требуемую деталь под конкретную модель транспортного средства, то при выборе новый сальник должен иметь меньшую ширину, чем требуется – никаких проблем с установкой и использованием не должно возникнуть. А вот узел с большей шириной никак не подойдет.

В случае выбора модели такой детали без нарезки и пыльника на рабочей поверхности она не прослужит больше 30 тысяч километров пробега. Пыльник предотвращает проникновение грязи внутрь сальника, нарезка обеспечивает сбрасывание излишков масла назад в картер. При отсутствии же таких дополнительных приспособлений срок службы сальника значительно уменьшается.

Износ сальника коленвала: причины и последствия

Согласно регламенту, средний срок службы сальников — около 100 000 километров, при условии, что авто эксплуатировался в нормальных режимах, а также своевременно проходит ТО, и двигатель не работал при критической температуре.

Каковы причины неисправности сальника:

  • повреждение сальника из-за несвоевременной замены масла или попадания инородных мелких частиц, которые транспортируются маслом, повредили поверхность сальника;
  • перегрев двигателя или долгая работа его в около критической температуре. Здесь сальник начинает потихоньку “дубеть”, а при понижении температуры теряет эластичность, масло начинает подтекать;
  • некачественное изделие. Зачастую это связано с качеством материала, применением слабой пружинки, неправильно нанесенными насечками и деформированной формы самого сальника, который не обегает фланец коленчатого вала;
  • из-за повышенного давление в системе смазки (большое количество картерных газов), а также чрезмерно высокий уровень масла выдавливает сальники, так как маслу более некуда деваться, и давлением выходит в самом уязвимом месте, но если сальники качественные, то масло может выходить из прокладок;
  • неправильный монтаж нового сальника. Перед монтажом необходимо ознакомиться с инструкцией по установке, чтобы внутренняя часть сальника не закусилась. Кстати, существуют тефлоновые сальники, установка которых требует необходимых навыков и специнструмента, но об этом далее.

Главное последствие износа сальника коленвала — снижение уровня масла. Если сальник только потеет, то вы можете эксплуатировать автомобиль какое-то время, в другом случае необходима срочная замена сальника. Помимо того, что недостаточный уровень масла напрямую вредит ему и снижает ресурс трущихся поверхностей деталей, масло загрязняет подкапотное пространство, повреждает сервисный и ремень ГРМ, что может привести к серьезным последствиям.

Синдром натянутого сальника

Сальники большого диаметра появляются из-за развивающегося воспалительного процесса. Участки органа срастаются с брюшиной в различных областях брюшной полости и растягивают его. Такие спайки могут развиться после оперативного вмешательства, при хронических воспалениях мочеполовой системы.

Растяжение сальника вызывает боль и нарушает проходимость кишечной трубки. Чаще всего больные предъявляют жалобы на постоянную боль в области пупка и над лоном после еды, а также вздутие живота и рвоту. Характерным симптомом заболевания является усиление боли, если пациент пытается прогнуться назад. Окончательный диагноз ставится после ультразвукового исследования, компьютерной томографии, рентгенограммы. Идеальный вариант для диагностики – лапароскопическая операция. При необходимости доступ можно расширить и удалить спайки.

Принцип действия и виды сальников

Условно можно выделить такие задачи уплотнителей :

  • снижение силы трения металлических частей;
  • защита от перегрева и износа;

предотвращение попадания инородных веществ в рабочую среду (для этого на поверхности изделий есть специальные углубления – пыльники).

Принцип работы у всех одинаковый, а вот тип и расположение зависят от привода и вида автомобиля. Более подробно рассмотрим каждый вариант:

  • Сальники коренныена переднеприводных авто установлены в самом блоке цилиндров. Щиты на этих агрегатах не предусмотрены их конструкцией. Сальник держится отчасти благодаря высокому давлению внутри картера мотора. Уплотнители хорошо прижимаются к поверхности стержня и не герметизируют узел.
  • В большинстве заднеприводных машин конструкцией предусмотрен щит коленвала, в нем и установлен сальник с передней части опорного подшипника.

Многие автолюбители часто пытаются заменить сальники самостоятельно, сэкономив при этом. Прочитав разные инструкции на форумах, они приступают к действиям

Однако важно понимать, что каждая ошибка – это минус 50–70% ресурса сальника. Если при правильной установке он прослужит 200 тысяч км, при кустарном способе установки стоит быть готовым к износу уже через 70–100 тысяч

Чтобы произвести замену коренного сальника на переднеприводном авто самому, потребуется ряд действий:

  • поднять авто домкратом (либо заехать на смотровую яму);
  • снять защиту ДВС и кожух ГРМ;
  • удалить масло из мотора;
  • демонтировать ремень ГРМ ;
  • снять правое колесо передней оси;
  • включить пониженную передачу;
  • снять крепление шкива и снять сам шкив;
  • переключить повышенную передачу;
  • выставить поршень первого цилиндра в ВМТ (для этого помогут метки);

Руководствуясь логикой и аккуратностью, можно самостоятельно произвести замену. Однако в случае сомнений стоит обратиться на станцию техобслуживания

Сальники важно покупать только заводского производства. Такие элементы изготавливаются по определенным стандартам и служат весь установленный срок службы

Источник

Что учесть при выборе сальника?

Манжетные уплотнители обладают недостаточно долгим периодом эксплуатации в случае наличия слишком высокого давления. Когда армированные манжеты долгое время не используются, то они могут прилипать к стальным деталям.

Температура рабочей среды варьируется в диапазоне от -60 градусов Цельсия до +170 в зависимости от технических характеристик резины и условий работы. Показатели давления не должны составлять более 0,05 МПа, а скорость не должна превышать значение 20м/с.

При осуществлении выбора сальника для валов необходимо учитывать следующие параметры:

  1. уровень давления, оказываемого на манжету;
  2. рабочая температура (предел максимальный и минимальный);
  3. среда, подлежащая уплотнению;
  4. окружная скорость (находится в зависимости от частоты вращения и величины вала);
  5. уровень внешнего загрязнения;
  6. в некоторых случаях требуется учитывать направление движения (различают «левосторонние» и «правосторонние», направление указывается на сальниках при помощи стрелок).

В случае выбора сальника, который обладает погрешностью во внутреннем диаметре всего в один миллиметр, он без всяких сложностей встанет на необходимое посадочное место, однако будет функционировать с недостаточным коэффициентом полезного действия. Также необходимо помнить, что если при приобретении армированной манжеты внутренний диаметр окажется меньше необходимого размера, то значительно увеличится скорость износа резинотехнического изделия. Если же внутренний диаметр сальника будет больше, чем требуется, то степень герметичности узла снизится.

Чтобы продлить срок службы резинотехнического изделия, требуется обязательно избегать превышения граничных параметров температур и других факторов эксплуатации, указанных для конкретного материала изготовления.

Армированная манжета, произведенная из высококачественных материалов с соблюдением всех технологических требований процесса производства, обеспечит герметизацию рабочего узла, тем самым продлив срок работы. А применение изделий с пыльниками позволяет не допустить попадания пыли и грязи внутрь соединительного узла.

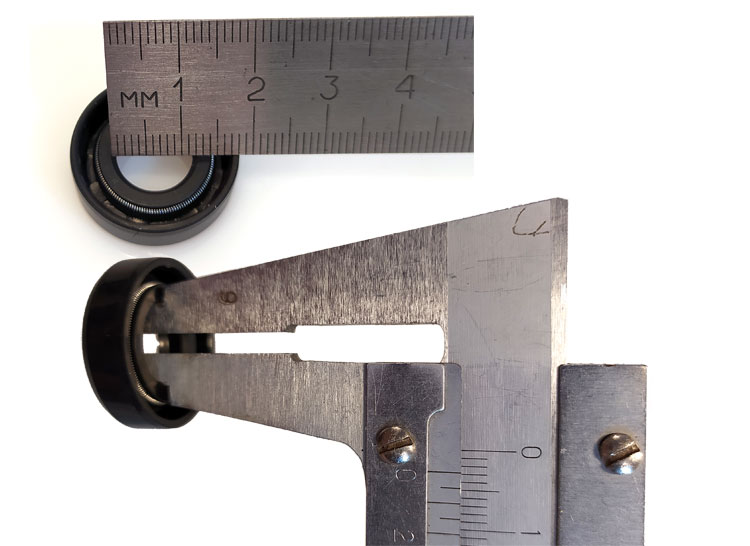

Измерение внутреннего диаметра сальника — d

Точнее всего внутренний диаметр сальника можно замерить только на рабочем валу.

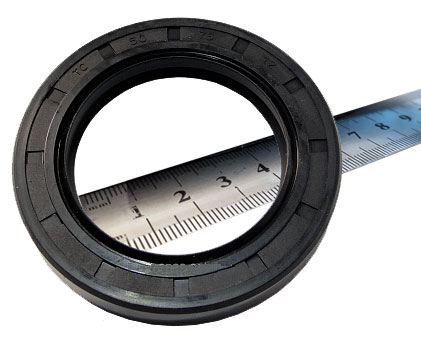

Измерение внутреннего диаметра армированной манжеты.

Измерение внутреннего диаметра сальника.

Измерение внутреннего диаметра на самом сальнике может дать погрешность в размерах и это нужно учитывать при подборе необходимой запчасти.

При измерении внутреннего диаметра сальника обратите внимание: что внутренняя кромка сальника немного прижимается к валу и рабочий внутренний диаметр сальника немного увеличивается. Поэтому рекомендуем замерять внутренний диаметр сальника по посадочному диаметру вала!

Поэтому рекомендуем замерять внутренний диаметр сальника по посадочному диаметру вала!

Замена заднего сальника двигателя

Его протечка не приводит к таким проблемам, как в случае с передним. Однако масло попадает на диск сцепления – тот со временем утрачивает свои свойства, чем начинает доставлять водителю неприятности. Не стоит забывать и о повышенном расходе масла.

Технология замены такова:

  1. Из коробки передач сливается масло, с неё снимаются ШРУСы.
  2. КП и корзина сцепления демонтируются.
  3. Снимается стопорная пластина, после чего демонтируется маховик.
  4. Снимается тыльный щит сцепления.
  5. Откручиваются болты, фиксирующие заднюю крышку мотора.
  6. Извлекается старый сальник, посадочное гнездо очищается.
  7. С помощью специального приспособления устанавливается новый сальник.
  8. Производится сборка в обратном порядке.

Строение и выбор сальникового уплотнения

Сальниковое уплотнение – технология древняя. Более 5000 лет назад моряки сталкивались с некоторыми проблемами. Каждый корабль имеет руль или точку поворота в задней части. Руль соединён валом с ручкой управления на палубе, называемой штурвалом.

Поэтому древние моряки решили эту проблему, запихивая в зазор вокруг вала куски старой одежды или парусов, покрытые животным жиром либо воском.

Позже вокруг вала была сконструирована маленькая коробочка, которая прикрывается зажимом для улучшения уплотнения.

Здесь обычный сальниковый уплотнитель не изменился сквозь тысячелетие. Тем не менее, улучшения конструкции уплотнителей всё-таки произошли.

Типичный уплотнитель, доступный в наши дни, имеет квадратное поперечное сечение. Он производится в стандартных размерах – обрезными кольцами, или на катушках.

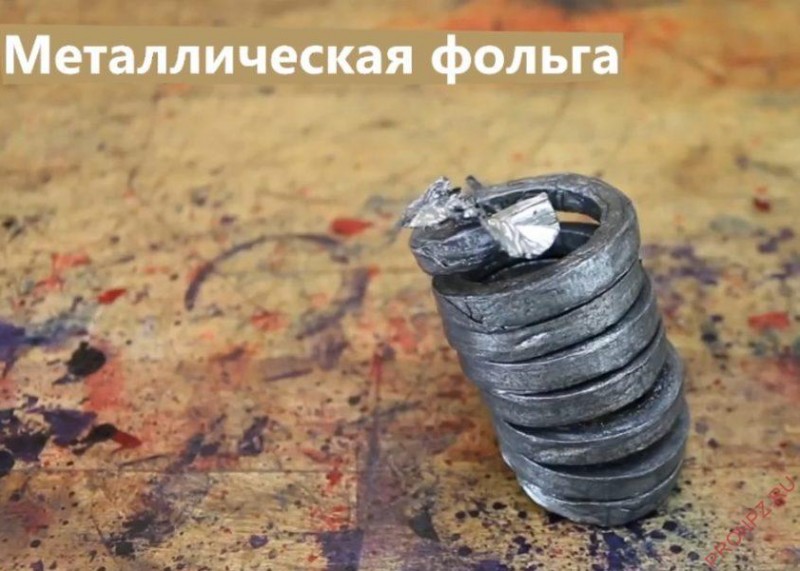

Есть множество видов материалов, включая фольгу для установок, где обычные уплотнители будут слишком мягкими и будут выжиматься из сальниковой коробки.

Наиболее распространенная – тканевая. Они разнообразны – от растительных, животных и минеральных волокон до синтетических пластмасс и даже металла.

Лён – это растительное волокно, которое было стандартом промышленности много лет. Он дешевый, легко доступен, и обеспечивает хорошее уплотнение.

Синтетические арамидные волокна, например кевлар, имеет большое сопротивление трению, и могут выдерживать большую температуру и скорость вала.

Другой распространённый пластик – политетрафторэтилен. Аббревиатура ПТФЭ, или тефлон.

Он имеет хорошие смазочные свойства и химическое сопротивление. Так как, он не реактивен – он используется в установках, где загрязнение жидкости полностью не допустимо, как в пищевой промышленности. Чтобы уменьшить тепло, передаваемое от вращающегося вала, уплотнитель пропитан смазкой, например, масло, жир, воск, графит или разные синтетики.

В последние 30 лет комбинируется ПТФЭ и графит, пропитанный высокотемпературной смазкой, что продается под названием ГФО.

Универсального уплотнения не существует, но этот материал уже близок к этому. У него большой диапазон применения, и он может похвастаться долговечностью. Но, он очень дорогой.
