Краткий обзор датчиков ваз 2110-12

Датчик детонации Приора

Датчик детонации — это устройство, которое определяет уровни детонации процессов двигателя внутреннего сгорания. Установочным местом такого устройства считается блок цилиндра. Содержание его делает всевозможным получение большой мощности, а также достижение хороших показателей экономичности топлива без причинённого ущерба двигателю.

Процесс детонации является главным пороком двигателя внутреннего сгорания, так как сила имеется немалая и не обращать внимания на нее не получится. Среди нескольких разных устройств, которые применяются в качестве оптимизаций работы, датчик детонации используют для предупреждений детонационных горений топлива. Детонация топлива может контролироваться благодаря главному показателю – проявление высоких и звонких металлических звуков, которые по показателям временами принимаются за цокающие звуки цилиндро-поршневой группы. Сила кого процесса достаточна велика, при неисправных системах предупреждения детонации двигатель начинает выходить из строя.

Все о датчике детонации Приоры

Детонацияявляется основным врагом двигателя внутреннего сгорания. Она способнапривести к быстрому выходу из строя цилиндропоршневой группы, снизить срокслужбы ДВС и приблизить капитальный ремонт двигателя.

Детонация возникает из-за многих факторов, но главнымвиновником детонации является – топливо. Низкокачественное топливо вызываетперебои в работе ДВС, тем самым вызывая дисбаланс всего механизма.

Для борьбы с данной проблемой в середине 90-х годов стали применятьдатчик детонации, задача которого улавливать все шумы двигателя икомпенсировать их формированием топливовоздушной смеси.

Датчик детонации Приоры достался по наследству еще с предыдущей модели ВАЗ 2110. В данной статье речь пойдет именно об ДД, ниже описан весь процесс замены, а так же симптомы неисправности, проверка, диагностика и его местонахождение.

Назначение датчика детонации

ДД участвует в формировании топливной смеси, а так же участвует в выставлении угла опережения зажигания (УОЗ). При каких-либо шумах в ДВС, датчик передает показания на электронный блок управления двигателем (ЭБУ), который в свою очередь по данным датчика выравнивает работу ДВС.

Сам датчик представляет собой круглый элемент со штекером иотверстием в центре. Внутри находится нити, которые позволяют найти резонанс ипьезоэлемент. При появлении детонации нити начинают колебаться и преобразуютсяв импульс, который передается на ЭБУ.

Датчик детонации распиленный пополам

Когда блок ЭБУ получает показания, основываясь нанапряжении, он выставляет угол опережения зажигания. Это необходимо для болееправильно сгорания топлива в цилиндрах, тем самым обеспечивается болееправильная и ровная работа двигателя. Данный процесс непрерывен все времяработы двигателя.

Основным назначением ДД является продление срока службыдвигателя.

Цена

Датчик детонации неремонтопригодный и при его неисправностинеобходима замена только на новый ДД. Благо цена его не велика, а так же нарынке достаточно неоригинальных, качественных аналогов, которые приведены нижев таблице. Отличий ДД в двигателях 8 и 16 клапанов нет, датчики на оба типадвигателей совершенно одинаковые.

Ниже приведена таблица с артикулом и стоимостью датчикадетонации на Ладу Приору

Расположение ДД

Датчик расположен спереди блока цилиндров и крепиться нашпильку или болт М6 между вторым и третьим цилиндром. Данное расположениевыбрано для более четкого улавливания всех детонаций двигателя.

Увидеть датчик сложно на двигателях с 16-ти клапанныммотором, так как доступ к нему закрывается впускным ресивером. На 8-миклапанных двигателях доступ к ДД открыт и не составит никакого труда.

Симптомы:

• Увеличенный расход топлива, заметить быстро довольно сложно;
• Повышенные вибрации двигателя;
• Более вялый и долгий разгон автомобиля;

Проверка датчика

После того как Вы заподозрили что с вашим автомобилем что-тоне так, есть симптомы похожие на поломку ДД, то его необходимо проверить. Для проверкидатчика необходим электронный мультиметр и отвертка.

На мультиметре выставляем самые минимальные значенияпостоянного напряжения (200мВ), таккак импульс напряжения с датчика детонации очень маленький и практически не превышает150мВ.

Далее подключаем щупы к датчику (полярность не имеетзначения).

Металлическим предметом (отверткой) ударяем по металлическойчасти датчика. На экране мультиметра должны появиться значения не превышающие200мВ.

Если на экране не появляется никаких значений, значит ДДнеисправен и подлежит замене.

Замена

Замену датчика детонации на Приоре самостоятельно провестидовольно просто. Данная работа не вызовет никаких сложностей если использоватьниже описанную инструкцию.

Для начала необходимо подготовить инструмент:

• Трещотка с головкой на 13мм;
• Ключ на 10мм;
• Металлическая щетка;
• Отвертка;

Процесс замены

Замена на 16-ти клапанном двигателе немного сложнее, чем на 8-ми клапанном, поэтому рассмотрим проведение работы на примере двигателя с 16-ю клапанами.

Снимаем минусовую клейму с АКБ, так как работы будут выполняться с электрооборудованием автомобиля.

Снимаем бокс воздушного фильтра открутив хомут от ДМРВ и сняв с него разъем.

Рукой через отверстие между радиатором и блоком подбираемся к ДД, он находится за шлангом картерных газов (сапун).

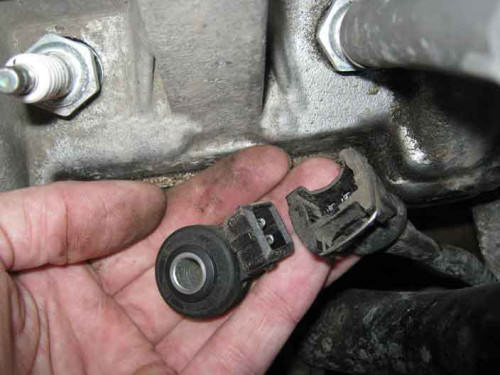

Снимаем разъем датчика и трещоткой с головкой на 13мм откручиваем датчик.

Перед установкой нового датчика необходимо зачистить поверхность на блоке от грязи.

Устанавливаем новый датчик в обратной последовательности. Затяжку болта необходимо производить с усилием 20-25 Нм.

Надеемся, наша статья была Вам полезна.

Как проверить датчик детонации ВАЗ 2114-2115

• Подготовьте торцовый на «13» или «22» (в зависимости от типа датчика).
• Мультиметр или вольтметр.
• Отвертку.

1. Снимите датчик с блока двигателя.
2. Включите вольтметр или мультиметр в режим работы с пределом 200 Мв.
3. Подключите электроды мультиметра к выводам датчика детонации, затем при помощи отвертки постучите по корпусу детали.
4. Во время постукивания наблюдайте за изменениями на табло прибора, в зависимости от силы ударов и частоты, показания вольтметра должны меняться. Если показания у вашего датчика детонации не меняются — он неисправен, и его необходимо заменить.

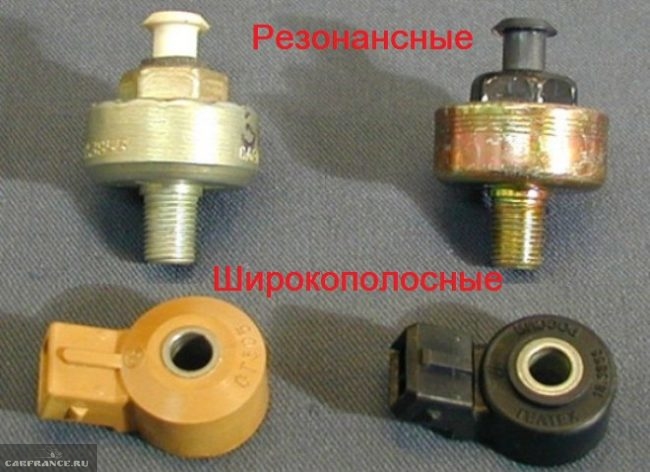

ВАЗовские датчики детонации бывают двух типов:

1. Резонансные (выполненные в форме бочонка).
2. Широкополосные (выполненные в форме таблетки).

Эти датчики совершенно разные, поэтому перед тем как купить датчик детонации на ВАЗ 2114 или 2115 проверьте какой из них у вас установлен.

Датчик детонации ВАЗ 2110 — назначение прибора

Детонация — это довольно неприятное явление, вызванное самопроизвольным неконтролируемым возгоранием топлива в камере сгорания.

Она может возникнуть вследствие многих причин — некачественное или несоответствующее степени сжатия топливо, неправильная работа свечей зажигания.

Но в основном детонация возникает из-за неправильно установленного угла опережения зажигания.

Датчик детонации поможет выявить возникновение нежелательных явлений в работе двигателя.

Именно в этом случае датчик детонации поможет установить возникновение нежелательного процесса ещё в самой начальной стадии, передать информацию о начинающейся детонации на электронный блок управления двигателем. ЭБУ в свою очередь, подкорректирует угол опережения зажигания автоматически так, чтобы противостоять начинающейся детонации.

Плюсы рабочего датчика

Рабочий датчик детонации полностью избавит двигатель от перегрева, обеспечит экономию бензина и оптимальную мощность и тягу.

Принцип работы и расположение

Слишком раннее зажигание грозит перегревом двигателя, возникновением детонации, падением мощности и перерасходом топлива. Слишком позднее — тем же, но при этом запустить двигатель, особенно холодный, достаточно сложно.

Пьезоэлектрический датчик детонации преобразует вибрации и шумы в головке блока в электрический импульс и передаёт эти данные на электронный блок управления — чем большее единоразовое давление на датчик (микровзрыв, повышенная вибрация), тем сильнее сигнал с него.

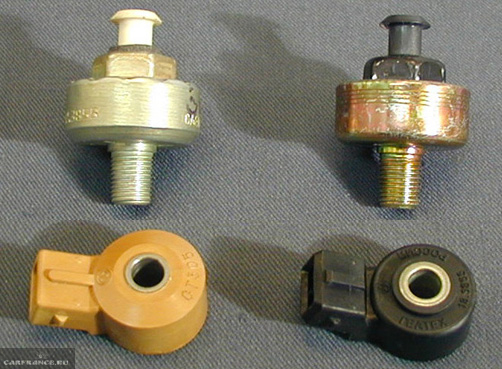

На ВАЗ-2110 устанавливаются датчики детонации двух типов.

Различают два типа датчиков детонации:

• резонансного типа;
• широкополосный датчик.

Схема датчиков детонации.

Первый тип датчика настроен на колебания определённой частоты, он более точный и применяется на автомобилях выпуска после 2002–2003 годов. Широкополосный датчик воспринимает весь спектр частот и его показания носят приблизительный характер, а диапазон передаваемого сигнала достаточно широк.

Два типа датчиков невзаимозаменяемые и перед проверкой и установкой нового необходимо точно знать, какой тип датчика установлен на двигателе.

Датчик детонации на ВАЗ-2112, расположен на передней части двигателя, рядом с масляным щупом.

Датчик вкручивается в блок цилиндров с левой стороны под свечами, его замена и диагностика занимают несколько минут.

Тестирование с помощью мультиметра

Берется высокочувствительный вольтметр в режиме до 200 Мв, в новом образце оба разъема присоединяются к измерителю. В старом образце — первый контакт закрепляют на щуп прибора, другой замыкают на корпус. Массивным предметом, ключом или пассатижами постукивают без усилия по корпусу меняя мощность, стрелка вольтметра должна чутко реагировать и отклоняться пропорционально силе удара. Если этого не происходит, прибор отслужил, необходима замена. Перемещают мультиизмерительный контроллер на шкалу сопротивления. Нагрузка в работоспособном датчике составит от 1 до 10 МОм. Сломанный контроллер покажет бесконечное значение, а пробитый — слишком маленькое, менее 1, около нескольких десятых Ома.

Рекомендуется еще один способ диагностической проверки наличия напряжения на ДД. Мультиметр переключают на шкалу милливольты, щуп «+» соединяют с разъемом, подающим сигнал, отрицательный щуп подкидывают к массе датчика (отверстие от крепежного болта мотора). ДД, держат в руке и постукивают по какой-нибудь твердой металлической поверхности, на шкале должны появиться цифры от 30 до 40 мВ. Если табло пустое (разница потенциалов), это говорит о неисправности датчика.

Способы самостоятельной диагностики ДД в старых и новых образцах почти не отличаются. Способ проверки действующего датчика подойдет и при проверке нового экземпляра. Лучше это сделать непосредственно во время покупки.

Если после замены датчика ЭБУ по прежнему определяет его неисправность, значит детонация возникает по косвенным причинам: зависит от качества бензина, существуют проблемы с компрессией, свечи либо перегорели, либо залиты.

Индикация температуры

Служит для контроля за системой охлаждения. Температурные датчики ВАЗ-2110 представляют собой обычный терморезистор. Он линейно изменяет свое сопротивление в зависимости от нагрева охлаждающей жидкости. В полном соответствии с законом Ома, варьируется и падение напряжения на нем, что фиксируется ЭБУ, который и выдает значение температуры на стрелочный прибор.

Кроме того, эти датчики на ВАЗ-2110 инжектор, выполняют роль включения вентилятора. Кулер запускается по команде с блока управления, при достижении соответствующей температуры. Таким образом устранен основной недостаток механического датчика — низкая надежность.

Все неисправности, чаще всего связаны с отсутствием контакта и обрывами электропроводки. В основном она перетирается о различные движущиеся части. Однако редко, но случаются повреждения, характеризующиеся неточными показаниями. Опасность здесь кроется в несвоевременном включении вентилятора. Он может работать при нормальной температуре либо не включаться при перегреве. Последнее, конечно, намного опаснее с точки зрения ресурса двигателя. В любом случае датчик ремонту не подлежит, и требуется его замена.

Датчик установлен в патрубке системы охлаждения. Для его снятия понадобиться демонтировать воздушный фильтр и хотя бы частично слить охлаждающую жидкость.

Датчик детонации ВАЗ 2110: устройство, принцип действия

Предположим, мы залили некачественное топливо, октановое число которого не соответствует паспортному. В результате процесс горения будет проходить некорректно, топливо не полностью сгорает в камере, к тому же марка топлива не соответствует степени сжатия, при этом бензин может воспламеняться только от давления, а это никак не контролируется. Датчик детонации, уловив резонанс от взрывной волны, срабатывает и передает импульс в систему управления двигателем, которая в свою очередь корректирует момент зажигания так, чтобы полностью предотвратить детонацию еще на начальной стадии. Как только взрывы прекращаются, датчик детонации снова переходит в режим наблюдения.

Детонация в камере сгорания

Где находится датчик детонации 2110, как он работает

Место установки датчика детонации ВАЗ 2110 8 клапанов

Датчик установлен на блоке цилиндров возле щупа уровня масла. В принципе, для обнаружения детонационных процессов можно было пойти несколькими путями. Например, датчик может иметь следующую конструкцию:

• датчик давления установлен заподлицо с камерой сгорания;
• датчик давления подключен к свече зажигания;
• измерение температуры на стенке цилиндра;
• датчик ускорения, настроенный по частоте;
• датчик ускорения, не настроенный по частоте;
• измерение силы на болте головки блока цилиндров с помощью специальной шайбы;
• измерение деформации на головке болта головки цилиндров;
• свеча зажигания с кольцом из пьезокерамики;
• метод измерения ионного тока.

Однако инженеры АвтоВАЗа пошли путем меньшего сопротивления. После 2003 года на все ВАЗ 2110 устанавливался датчик резонансного типа, а на более старых десятках ставили датчики детонации широкополосного типа. Пьезоэлектрический датчик конвертирует шумы и микровзрывы в электрический сигнал, который подается на электронный блок управления. Чем сильнее детонация, тем сильнее сигнал на выходе датчика.

Устройство датчиков детонации ВАЗ 2110 разных типов

Как мы уже говорили, датчик устанавливается слева на блоке цилиндров под свечами, к нему идет два провода и клеммная колодка на 2 контакта. Датчики двух типов невзаимозаменяемые! Поэтому для замены нужно искать именно такой датчик, как был установлен до этого.

Какой датчик детонации лучше установить, артикулы и цены. Признаки неисправности

В зависимости от производителя и типа датчик может стоить от $2 до $12. Самый дорогой — Bosch, артикул 2112-3855010 или 0 261 231 046. Более дешевые датчики имеют артикулы 18.3855-01/18.3855, 18.3855-01, 21120-3855020-03-0. Что касается первых признаков, которые скажут о том, что нужно менять или проверять датчик детонации, это всеми любимый индикатор Check Engine. При подключении двигателя к сканеру или диагностическому компьютеру, мы увидим следующие ошибки:

• код 0325, скажет об отсутствии контакта в цепи датчика, скорее всего, окислились клеммы датчика и достаточно проверить тестером цепь и зачистить контакты;

• при той же ошибке часто случается, что ремень ГРМ проскакивает на один зуб, не будет лишним проверить установку ремня по меткам;

• 0326, 0327 — низкий сигнал с датчика детонации, сначала проверим контакты и момент затяжки болта крепления датчика, затягивать его необходимо с усилием 20-23 Нм, только тогда датчик будет работать корректно;

• 0328 — сигнал с датчика выше нормы, в основном эта ошибка говорит о выходе датчика из строя.

Кроме ошибок мы ощутим падение динамики, мощности, возможно, увеличится расход топлива на 9-12%, также можно наблюдать более дымный выхлоп, чем обычно.

Проверка и замена датчика детонации ВАЗ 2110

Проверить и заменить датчик детонации на ВАЗ 2110 можно буквально за несколько минут. Для этого достаточно иметь под руками мультиметр. Проверка, а возможно, и замена выполняется по такому алгоритму:

1. Откручиваем болт фиксации датчика, отключаем клеммную колодку и снимаем датчик с двигателя.
2. Тестер переключаем в режим измерения напряжения в пределах 200 мВ.
3. Ставим один щуп на минус датчика, второй на свободный разъем.
4. Теперь аккуратно постукиваем по корпусу ручкой отвертки и смотрим на дисплей тестера. При каждом ударе показания будут меняться, чем сильнее удар, тем выше импульс должен быть.
5. Осталось проверить целостность пьезоэлемента. Для этого ставим тестер в режим омметра и замеряем сопротивление между выводами. Номинальное сопротивление здорового датчика 9-10 мОм. Если омметр молчит или показывает меньшее сопротивление — датчик уходит под замену.

Установку нового или проверенного датчика детонации проводим в обратном порядке.

Общие сведения о датчике детонации

Его назначение в автомобиле заключается в снятии характеристик в различных режимах работы ДВС и последующей передаче данных на электронный блок управления. Благодаря датчику имеется возможность выявить детонацию, а также провести замер ее реального уровня. В зависимости от того, как подается топливо в камеры сгорания, может появиться стук. Обычно это происходит при нарушении пропорции бензина и воздуха.

Во всех автомобилях ВАЗ 2110 и более новых Приорах, Грантах и Калинах с инжекторной системой впрыска датчик детонации расположен крайне удачно – между третьим и вторым цилиндрами. Если выразиться точнее, то он находится в самом центре блока ДВС. Следовательно, если имеется стук в первом и четвертом цилиндрах, его уровень будет считываться датчиком и сигнал подастся на ЭБУ. При этом значение будет одинаковым (при одинаковом уровне стуков, разумеется). Во многом благодаря именно своему расположению на блоке ДВС датчик детонации способен уловить даже самые незначительные стуки.

Современные автомобили оснащаются датчиками двух конструкций:

1. Широкополосные.
2. Резонансные.

В обоих типах используются пьезоэлементы в качестве чувствительного элемента. Особенность такого материала заключается в том, что под действием удара или малейшей вибрации на электроде вырабатывается некоторый потенциал.

При этом от силы детонации (удара или вибрации, которые воздействуют на блок ДВС) зависит значение энергии, которое вырабатывается пьезоэлементом. Именно так работает датчик детонации, признаки неисправности можно понять из определения и всего сказанного выше. В «обязанности» этого несложного устройства входит корректировка УОЗ. Конечно, сигнал, вырабатываемый этим устройством, является одним из основных при управлении двигателем. К нему добавляются данные, полученные с остальных датчиков – положения заслонки дросселя, оборотов коленвала, и т. д.

Признаки неисправности

Перед тем как менять датчик детонации, убедимся в том, что он не работает. Чаще всего поломка датчика заключается в обрыве цепи. Это выражается в первую очередь в перегреве двигателя и потере мощности. Кроме этого, может загораться контрольная лампа Check Engine при увеличении нагрузок на двигатель, мотор может троить и работать нестабильно независимо от оборотов.

При выходе из строя датчика детонации загорается Check Engine.

Поиск

Поиск неисправности проще всего начинать со считывания кодов ошибок. В зависимости от типа ошибки, будем принимать соответствующие меры:

• код 0325 , говорит об отсутствии контакта в цепи датчика, вероятнее всего, окислились разъёмы датчика и в этом случае достаточно прозвонить его цепь и зачистить контакты;
• при той же ошибке возможно, что ремень ГРМ проскочил на один зуб, не мешает проверить правильность установки ремня по меткам;
• 0326, 0327 — низкий сигнал с датчика детонации, для начала проверим контакты и момент затяжки гайки фиксации устройства, затягивать её нужно с усилием 10–23 Нм, только тогда датчик будет работать корректно;
• 0328 — сигнал с датчика превышает норму, в основном эта ошибка говорит о неисправности датчика.

В зависимости от производителя, цена датчика может быть как 1200 рублей (Bosch, артикул 2112–3855010 или 0 261 231 046 ), так и 200–300 рублей за устройство отечественного производства. Их артикулы 18.3855–01/18.3855 , 18.3855–01 и 2112–3855010 .

Датчики инжектора ВАЗ Основные симптомы неисправностей датчиков инжектора Часть 1. – Датчик положения дроссельной заслонки (ДПДЗ) – Регулятор холостого хода (РХХ) – Датчик массового расхода воздуха (ДМРВ) Основные симптомы неисправностей датчиков инжектора Часть 2. – Датчик положения коленчатого вала (ДПКВ) – Датчик детонации (ДД) – Датчик фаз (ДФ) – Датчик кислорода. Лямбда-зонд (ДК) – Датчик температуры охлаждающей жидкости (ДТОЖ)

Все датчики ВАЗ-2112 16 клапанов и их расположение: схема и описание

Автомобильный рынок не стоит на месте, производители постоянно улучшают показатели мощности двигателей машин, расхода топлива, аэродинамических значений, придумывают варианты изменения общей комфортабельности. Основным и явным улучшением стал переход от применения карбюраторного способа питания к более эффективной инжекторной системе. Как работает последняя? Регулирует количественную подачу топлива согласно разовой дозировки для функционирования силовой установки в разных форматах деятельности. Это позволяет уменьшить объем потребления воздуха и обеспечить максимальную выдачу мощности силовой конструкции.

Однако механики утверждают, что устройство карбюраторной системы технологически проще, ведь карбюратор работает от механики, а значит, можно предположить высокую надежность механизма. Такой системой оснащен ВАЗ-2110. Преимущество устройства – топливовоздушная масса образовывается в карбюраторе и в цилиндрах путем разрежения, которое создается с помощью поршней.

Выполнение измерений

Далее можно разобраться в том, как проверить датчик детонации на автомобиле ВАЗ 2110:

• Вооружитесь мультиметром, выставив на нем минимальные значения. Это универсальное устройство может пригодиться автовладельцу в любой момент. Особенно, если вы предпочитаете самостоятельно решать большинство возникающих проблем с вашим ВАЗ 2110;
• При наличии одноконтактного датчика, минусовой провод от прибора измерения (он традиционно черного цвета) подключаем к месту установки крепежного болта, а плюсовой проводок (красного цвета) к контакту сигнала, расположенного в разъеме;
• Если элемент двухконтактный, тогда мультиметр подключается по правилу «плюс к плюсу, минус к минусу»;
• Дальше для обоих типов датчиков последовательность действий одинаковая;
• Для активации датчика нанесите по нему несколько легких ударов. Желательно чем-то твердым, типа отвертки;
• Если поломки не наблюдается в датчике, тогда напряжение начнет скакать. Обычно скачки наблюдаются в пределах от 40 до 200 мВ;
• Не лишним будет проверить внутреннее сопротивление, которое в норме стремится к нулю;
• Если датчик исправен, проверяйте электронную цель;
• Как показывает практика, искать обрыв долго и проблематично. Оптимальное решение проблемы — замена колодки с проводкой;
• При других показаниях сопротивления и отсутствии скачков напряжения, вы точно будете знать, что датчик вышел из строя;
• Его замена выполняется в обратной последовательности разборки. Ничего сложного в этом нет.

Можно смело говорить, что датчик детонации у ВАЗ 2110 является одним из наиболее надежных среди всех используемых измерителей

Потому внимание на него обращают не так пристально.. https://www.youtube.com/embed/cxhV5YIbbgg

Тем не менее, поломки случаются. Знать о способах их определения и исправления должен каждый автовладелец. Радует тот факт, что при выходе из строя этого девайса, автомобиль еще некоторое время можно спокойно эксплуатировать. Но затягивать с ремонтом не стоит.

 Загрузка …

Процесс замены датчика детонации

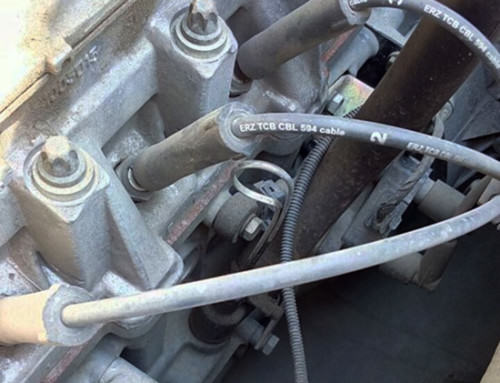

Расположение датчика детонации указано стрелкой

Прежде чем приступить непосредственно к процессу замены датчика детонации на 16-клапанном ВАЗ-2112, стоит его найти местоположение. Он расположен на блоке цилиндров со стороны щупа.

Различают два типа датчиков детонации:

1. одноконтактный,
2. и двухконтактный.

Датчики детонации, которые устанавливались на 1 и 2 поколении 2112

Рассмотрим процесс замены в обеих вариантах.

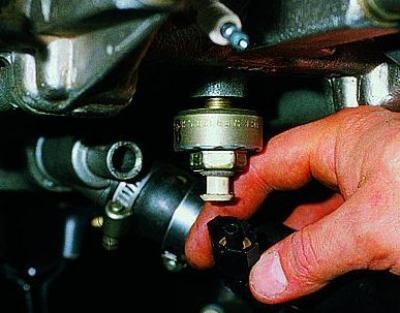

Замена одноконтактного датчика детонации:

1. Рассоединяем электропитание.

2. При помощи ключа на 22, выкручиваем датчик.

3. Проводим демонтаж.

Замена одноконтактного датчика детонации (носит название широкополосного):

1. Отсоединяем провода электропитания, которые идут к датчику.

2. При помощи ключа на 13, выкручиваем гайку крепления и демонтируем шайбу.

3. Демонтируем датчик.

Когда датчик выкрученный можно провести ему диагностику. Для этого при помощи тестера проверяем контакты, исправного датчика импульс напряжения меняется в пределах 40–200 мВ.

Выбор датчика

2112-3855020 – это оригинальный каталожный номер датчика детонации. Но, при выборе у продавца стоит поинтересоваться он одноконтактный или двухконтактный. При этом стоит точно знать, какой установлен непосредственно на автомобиле. Средняя стоимость составляет 450 рублей.

Наряду с оригиналом существует несколько заменителей, которые можно устанавливать на автомобиль. Рассмотрим, все возможные варианты:

• 2112-3855020 ДК – деталь производства Китай. Качество изделия считается средним, но как показывает практика, ресурс свой держит не хуже оригинала. Стоимость составляет около 150 рублей.
• Fenox SD10100O7 – более надежный датчик, чем у оригинала. Как советуют большинство автомобилистов, то именно это изделие необходимо устанавливать на 12 модель ВАЗа. Цена на рынке будет составлять 600 рублей.
• Era 550489 – еще одно изделие, которое рекомендовано для установки на автомобиль. Это средний вариант между Китаем и дорогим датчиком. Стоимость составляет 370 руб.

Причины неисправности

Прежде чем рассмотреть причины необходимо посмотреть симптомы неисправности. Итак, что же может служить звоночками тому, что датчик детонации вышел из строя:

• Двигатель теряет мощность.
• Падает потенциал разгона.
• Расход топлива увеличился.
• Загорелся ЧЕК на панели приборов.
• Дымный выхлоп.
• Наличие детонации.
• Двигатель начал троить.

Непосредственно причиной неисправности датчика становится банальный износ. Он, как и другая деталь автомобиля не может служить вечно.

При помощи тестера проводим проверку датчика

Измерение сопротивления

Датчики детонации, как резонансные, так и широкополосные можно проверять путем замера изменения внутреннего сопротивления в динамическом режиме, то есть, в процессе их работы. Процедура измерения и условия проведения полностью аналогичны описанному выше измерению напряжения.

Отличие состоит только в том, что мультиметр включается не в режим измерения напряжения, а в режим замера значения электрического сопротивления. Диапазон измерений — приблизительно до 1000 Ом (1 кОм). В спокойном (бездетонационном) состоянии значения электрического сопротивления будет равно приблизительно 400…500 Ом (точное значение будет отличаться у всех, даже одинаковых по модели, датчиков). Измерение широкополосных датчиков нужно выполнять, присоединив щупы мультиметра к выводам датчика. Далее постучать либо по самому датчику либо в непосредственной близости с ним (по месту его крепления в двигателе, или, если он демонтирован, то положить его на металлическую поверхность и ударить по ней). При этом внимательно следить за показаниями тестера. В момент стука значение сопротивления будет кратковременно возрастать и возвращаться обратно. Обычно сопротивление возрастает до 1…2 кОм.

Как и в случае с измерением напряжения необходимо следить, что значение сопротивления возвращалось к его исходному показателю, а не зависало. Если этого не происходит и сопротивление остается высоким — значит, датчик детонации неисправен и его следует заменить.

Что касается старых резонансных датчиков детонации, то измерение их сопротивления происходит аналогично. Один щуп нужно подсоединить на выходной контакт, а другой — на входное крепление. Обязательно нужно обеспечить качественный контакт! Далее с помощью гаечного ключа или маленького молотка нужно несильно ударить по корпусу датчика (его «бочонку») и параллельно смотреть на показания тестера. Они должны увеличиваться и возвращаться к исходным значениям.

Стоит отметить, что измерение значения сопротивления некоторые автомеханики считают более приоритетным, чем измерение значения напряжения при диагностике датчика детонации. Как указывалось выше, изменения напряжения при работе датчика очень мало и составляет буквально несколько милливольт, в то время как изменение значения сопротивления измеряется в целых Омах. Соответственно, не всякий мультиметр в состоянии зафиксировать столь малый перепад напряжения, а вот изменение сопротивления — практически каждый. Но, по большому счету, это не имеет значения и можно выполнить два теста последовательно.

Заключение

Приобретая новый детонационный датчик, остерегайтесь подделок. так как по своеобразной статистике собранной в одном из гаражных кооперативов из десяти отечественных датчиков всего пара рабочих, остальные являются откровенными муляжами, которые легко проверить вышеописанными способами.Лучше переплатить, чем тратить деньги на ветер, благо цена качественного датчика не так уж и велика, в среднем около пятисот рублей.

Муляж в разрезе

В конце концов, благодаря универсальности отечественного автопрома, на ваз спокойно подходит датчик детонации от волговского четыреста шестого мотора, который и внешне и по параметрам практически идентичен «родному».
