Описание и замена дад и дтв на двигателях ваз 21129 и ваз 21179

Проверка датчика абсолютного давления

Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).

Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.

С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.

Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.

Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.

Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.

Проверка сканером OBD2

На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.

• P0105 — Неисправность цепи датчика абсолютного давления.
• P0106 ​​— Сигнал ДАД вне диапазона.
• P0107 — Низкое давление в коллекторе.
• P0108 — Высокое давление в коллекторе.
• P0109 — Прерывистый сигнал цепи датчика абсолютного давления.

Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.

Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.

Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.

Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.

Проверка мультиметром

Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.

Таблица для проверки датчика давления аналогового типа:

Приложенный вакуум, мБар	Напряжение, вольт	Показания ДАД, Бар
	4.3 – 4.9	1.0 ± 0.1
200	3.2	0.8
400	3.2	0.6
500	1.2 – 2.0	0.5
600	1.0	0.4

Таблица показаний ДАД атмосферного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	4.35	1.0 ± 0.1
Зажигание включено	4.35	1.0 ± 0.1
Холостой ход	1.5	0.28 – 0.55	0.72 – 0.45
Двигатель остановлен	1.0	0.20 – 0.25	0.80 – 0.75

Таблица показаний ДАД турбированного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	2.2	1.0 ± 0.1
Зажигание включено	2.2	1.0 ± 0.1
Холостой ход	0.2 – 0.6	0.28 – 0.55	0.72 – 0.45

Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.

Источник

Как устранять P0107?

С помощью диагностического сканера или адаптера ELM327 с программой Torque проверьте напряжение датчика МАР при включенном зажигании и на заведённом двигателе.

Если сканер читает меньше, чем 0,5 вольт, заглушите двигатель, отсоедините разъём ДАД и, используя цифровой мультиметр, проверьте наличие 5 вольт в цепи опорного напряжения.

Если в цепи опорного сигнала нет 5 вольт, нужно проверить опорное напряжения на разъёме блока управления. Если на разъеме ЭБУ 5 вольт есть, а в разъёме ДАД — нет, значит есть обрыв в цепи опорного напряжения между ЭБУ и ДАД. Жгут проводов надо осмотреть и отремонтировать. Если 5 вольт опорного напряжения нет на разъёме ЭБУ, нужно проверить провода питания и заземления на жгуте блока управления.
Если у вас присутствует опорное напряжение 5 вольт на разъёме ДАД, нужно сделать перемычку между опорным и сигнальным напряжением датчика. Теперь проверьте напряжение ДАД на диагностическом приборе. Оно должно быть от 4,5 до 5 вольт. Если это так, замените датчик MAP. Если нет — найдите и устраните обрыв / замыкание в сигнальной цепи и повторите проверку.
Если кажется, что всё в порядке — пошевелите все, что можно. Запустите двигатель и шевелите жгут проводов, разъём, постучите по ДАД

Обратите внимание на любые изменения напряжения или частоты вращения двигателя. При необходимости отремонтируйте разъём, жгут или датчик.
Если проверка на шевеление прошла успешно, используйте вакуумный насос (или просто свои легкие), чтобы создать вакуум на вакуумном отверстии датчика MAP

По мере добавления вакуума напряжение должно уменьшаться. Без вакуума датчик MAP должен показывать приблизительно 4,5 Вольт. Если показания датчика на диагностическом приборе не изменились, замените ДАД.

Источник

Диагностика

Как проверить датчик? Возможно ли самому найти ошибку? Ответ — такая возможность есть, для этого понадобится несколько вещей:

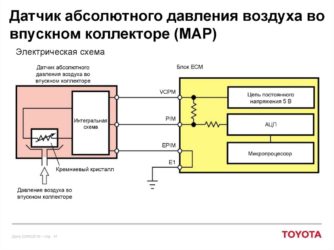

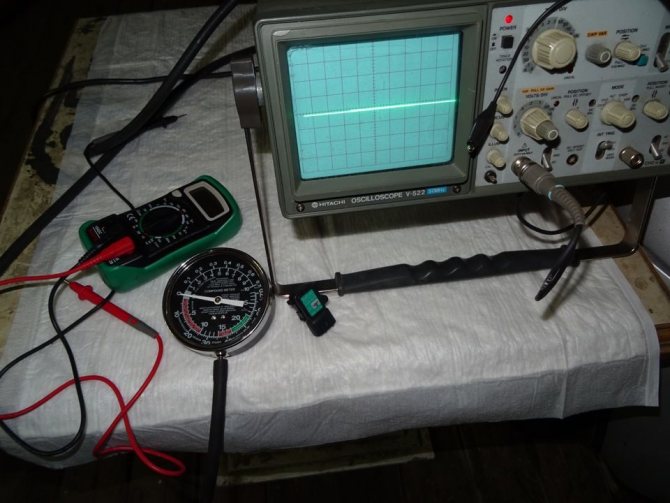

• Вакуумный манометр;
• Универсальный тестер;
• Вакуумный насос;
• Тахеометр.

Это интересно: Описание особенностей двигателя

При наличии вышеприведенных инструментов и устройств, можно приступить к диагностическим мероприятиям, они нижеследующие:

1. Допустим у вас стоит аналоговый датчик. В первую очередь следует присоединить переходник к вакуумному шлангу между ДАД и впускным коллектором, манометр крепится напрямую к переходнику.
2. Стартуем двигатель, он некоторое время работает вхолостую. Дальше нужно наблюдать давление впускного коллектора. Если он не превосходит значение в 529 мм ртутного столба, необходимо проверить целостность вакуумного шланга, нет ли в нем разрывов или зажимов/перегибов которые мешают свободному движению воздуха? Далее следует проверить ремень распредвала. Дополнительными причиной может послужить заводская поломка диафрагмы самого датчика.
3. После эксплуатации манометра, можно заменить его на вакуумный насос. Попробуйте с помощью насоса создать в коллекторе давление до 55-560 мм ртутного столба и сразу прекратить откачку. В случае исправного состояния датчика, уровень разряжения может продержаться вплоть до 30 секунд. это симптомы нормальной работы прибора, в противном случае возможно придется заменить датчик целиком.
4. Если у вас цифровой датчик, вам понадобится тестер, находящийся в режиме измерения напряжения.
5. Включаем зажигание автомобиля, находим в датчике контакты питания. К тестеру подводим провод от сигнального контакта датчика абсолютного давления. При нормальной работе, напряжение будет около 2,5 В. Значение выше или ниже этой нормы является показателем неисправностей с датчиком.
6. Далее нужно изменить режим тестера на тахеометр. Отсоединяем вакуумный шланг, плюс тахеометра соединяем к сигнальному проводу, отрицательные контакты к заземлению. Если значение тахеометра приближается к 4400-4850 оборотов в минуту, то это показатель нормальной работы датчика.
7. Следующий шаг потребует использование вакуумного насоса. Соединяем его к шлангу датчика. Необходимо наблюдать какое значение дает тахеометр при изменения уровня разрежения в датчике. Если датчик исправен, то показания обоих приборов будет демонстрировать норму.
8. Далее, отключите вакуумный насос, если тахеометр остановится на значениях 4400 и 4900 оборотов в минуту — это показатель нормальной работы датчика. В случае отклонения тахеометра от этих значении, это можно считать сигналом неисправности датчика.

Это интересно: Назначение регулятора РХХ

Как работает ДАД

Датчики MAP называются датчиками абсолютного давления в коллекторе, а не датчиками вакуума на впуске, поскольку они измеряют давление (или его отсутствие) внутри впускного коллектора. Когда двигатель не работает, давление внутри впускного коллектора такое же, как и внешнее атмосферное давление.

Когда двигатель запускается, внутри коллектора создается вакуум за счет движения поршней и ограничением, создаваемым дроссельной заслонкой. При полностью открытом дросселе при работающем двигателе вакуум на впуске падает почти до нуля, а давление внутри впускного коллектора снова почти равно внешнему атмосферному давлению.

Атмосферное давление обычно варьируется от 700 до 800 мм ртутного столба (93 – 105 кПа) в зависимости от вашего местоположения и климатических условий. Переводя в фунты на квадратный дюйм значение атмосферного давления будет равно 14,7 psi (pound-force per square inch).

Вакуум внутри впускного коллектора двигателя, для сравнения, может варьироваться от нуля до 70 кПа или более в зависимости от условий эксплуатации.

Вакуум на холостом ходу всегда высокий и обычно составляет 50 – 65 кПа (от 400 до 500 мм рт. ст.) в большинстве транспортных средств. Самый высокий уровень вакуума возникает при торможении с закрытым дросселем. Поршни пытаются всасывать воздух, но закрытый дроссель перекрывает подачу воздуха, создавая высокий вакуум во впускном коллекторе (обычно на 13-17 кПа выше, чем на холостом ходу).

Когда дроссель внезапно открывается, как при ускорении, двигатель всасывает большое количество воздуха, и вакуум падает до нуля. Затем вакуум медленно поднимается, когда дроссель закрывается.

Когда ключ зажигания включается первый раз, прежде чем запустить двигатель, блок управления проверяет показания ДАД, чтобы определить атмосферное (барометрическое) давление.

Таким образом, датчик MAP может выполнять функцию датчика атмосферного давления (BARO). Затем ЭБУ использует эту информацию для регулировки воздушно-топливной смеси, чтобы компенсировать изменения давления воздуха из-за высоты и / или погоды.

Некоторые автомобили используют отдельный барометрический датчик для этой цели, а другие используют комбинированный, который измеряет оба давления и называется BMAP.

На двигателях с турбонаддувом ситуация немного сложнее, потому что при наддуве на самом деле может быть положительное давление во впускном коллекторе

Но датчику MAP это неважно, потому что он просто контролирует абсолютное давление внутри впускного коллектора

На двигателях с электронной системой впрыска «скорость-плотность» воздушного потока оценивается, а не измеряется непосредственно датчиком воздушного потока. Контроллер анализирует сигнал ДАД, а также обороты двигателя, положение дроссельной заслонки, температуру охлаждающей жидкости и температуру окружающего воздуха, чтобы оценить, сколько воздуха поступает в двигатель.

Блок управления также может принимать во внимание сигнал обогащения / обеднения от датчика кислорода и положение клапана EGR, прежде чем вносить необходимые поправки в воздушно-топливную смесь. Этот подход к управлению топливом не так точен, как в системах, использующих датчик массового расхода воздуха (ДМРВ), но в тоже время он не так сложен и не слишком дорог

Смотрите видео о том, как работает датчик абсолютного давления в коллекторе:

Другое преимущество систем с ДАД состоит в том, что они менее чувствительны к утечкам вакуума. Любой воздух, который попадает в двигатель после ДМРВ, является «неизмеренным» и нарушает баланс, необходимый для поддержания соотношения воздушно-топливной смеси.

В системе с MAP датчиком, он обнаружит небольшое падение вакуума, вызванное утечкой воздуха, и контроллер компенсирует это, добавляя больше топлива.

На многих двигателях GM, которые имеют датчик массового расхода воздуха (MAF), датчик MAP также используется в качестве резервного в случае потери сигнала воздушного потока и для контроля работы клапана EGR. Отсутствие изменений в сигнале датчика MAP, когда включен клапан рециркуляции EGR, указывает на неисправность системы.

Ремонт

После диагностики неисправности ДАД, приступают к ее устранению. При мелкой поломке, поддающейся ремонту, прибор оставляют. Если прибор выдает неправильные показания – необходима его полная замена. Конструкция датчика на проведение ремонта не рассчитана, и все действия, направленные мастером на устранение неисправностей, проводятся на его страх и риск. Но стоимость нового прибора достаточно высока, и все манипуляции в случае успеха становятся оправданными.

Ремонт датчика осуществляют в определенной последовательности:

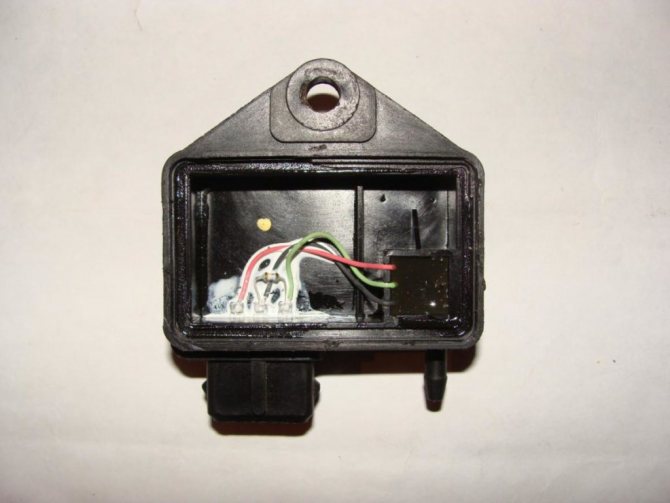

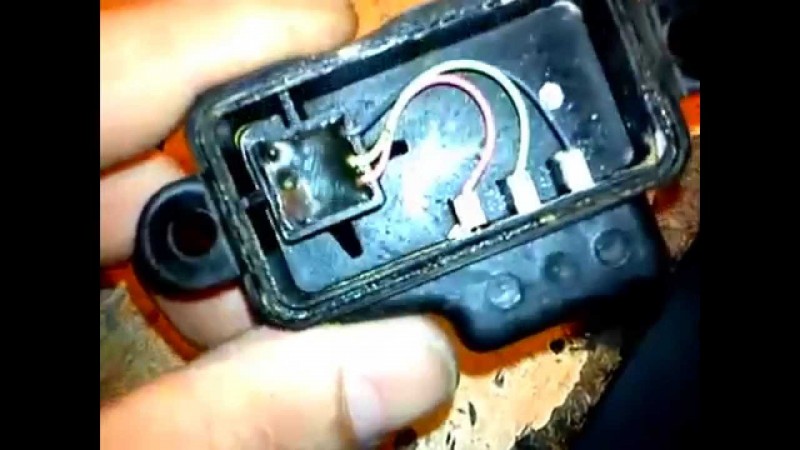

1. Ножом или другим острым инструментом снимают крышку прибора, после чего выявляют местонахождение неисправности.
2. Контакты чистят от загрязнений и ржавчины, проверяют надежность их соединения, а после чистки просушивают, заливают силиконовым герметиком, и снова сушат. На собранном приборе герметиком заделывают все стыки.
3. Прибор устанавливают на автомобиль и проверяют его исправность. Быстрый запуск двигателя и его ровная работа означают исправность прибора. Если ремонт не принес ожидаемых результатов – датчик меняют на новый.

Источник

Признаки неисправности датчика абсолютного давления

О возникшей неисправности ДАД свидетельствуют следующие признаки:

1. Увеличение расхода топлива. Прибор подает в блок управления данные о высоком давлении воздуха, которое фактически гораздо ниже. По этой причине БУ подает в цилиндры богатую смесь.
2. Падает динамика двигателя, не улучшающаяся при прогреве.
3. При работе мотора из выхлопной трубы ощущается запах топлива.
4. Работающий двигатель даже в теплое время года выдает белый выхлоп.
5. Двигатель в холостом режиме работы долго не сбрасывает обороты.
6. При переключении передач заметны рывки машины.
7. Нестабильная работа двигателя во всех режимах работы, наличие посторонних шумов, зачастую переходящих в гул.

Датчик абсолютного давления во впускном коллекторе

Для начала стоит отметить, что в большинстве случаев, обзывать этот датчик датчиком абсолютного давления не совсем корректно, так как его задача не только измерить абсолютное давление в коллекторе, но а также и атмосферное (барометрическое) давление вне коллектора. Поэтому его с таким же успехом можно назвать и датчиком барометрического давления.

Для чего это необходимо?

Дело в том, что в разных местах нашей планеты атмосферное давление не одинаково. Да и в одном и том же месте давление с течением времени изменяется.

А при разном давлении изменяется и плотность воздуха, что приводит и к изменению массы воздуха на один и тот же объем. А это уже совершенно различные условия работы двигателя, и эту ситуацию блок управления двигателем должен учитывать, чтобы корректно управлять всё тем же двигателем.

При включении зажигания ЭБУ первым делом оценивает барометрическое давление. Так как пока двигатель не запущен, то давление в коллекторе равняется атмосферному. Именно этот момент позволяет избежать установки дополнительного датчика давления, который бы измерял барометрическое давление.

Ещё раз повторюсь — величина барометрического давления является очень важным измерением для нормальной работы системы управления двигателем!

Именно поэтому в мануалах по эксплуатации автомобиля указывается требование — при движении в горной местности или, наоборот, когда Вы едите с возвышенности, допустим, к морю, то необходимо периодически останавливать двигатель, чтобы ЭБУ определил новые значения барометрического давления.

Но кто из водителей будет останавливать двигатель, только из-за того, что так написано в книжке по эксплуатации? Да и кто, вообще, их читает?

Поэтому в ЭБУ закладывают алгоритмы перепроверки барометрического давления, которые работают и без остановки двигателя. Обычно это происходит при большой нагрузке на двигатель и при почти максимально открытой дроссельной заслонке.

Вот давайте посмотрим на приведенные графики. До резкого и полного нажатия педали газа, барометрическое давление составляет 98 кПа

Далее мы резко нажимаем педаль газа до упора и блок управления делает перезамеры барометрического давления. Оно теперь составляет 97 кПа

К чему это всё я описывал?

А чтобы подвести к первому заблуждению об этом датчике.

Большинство при проверке датчика абсолютного давления обращает внимание только на давление в коллекторе! Оно и понятно — датчик же абсолютного давления, значит и проверять необходимо абсолютное давление. Логика, в принципе, понятна, но имея уже какой-никакой опыт, я могу утверждать на основании своей личной статистики, что в подавляющем числе случаев неисправностей датчика абсолютного давления, проблемы вылезают как раз в некорректном измерении барометрического давления. Хотя абсолютное давление в этот момент не вызывает вопросов

Хотя абсолютное давление в этот момент не вызывает вопросов.

У меня таких проблемных графиков много и все я их выкладывать не буду, конечно. Но для примера парочку покажу. Вот барометрическое давление 112 кПа. Встречал показания и 115 кПа. Хотя максимальное давление на планете было официально зарегистрировано, по-моему, 108 кПа.

Поэтому датчик явно и нагло врет

Вот другой пример. Автомобиль едет по обычной дороге и показания барометрического давления составляют 98 кПа.

Но спустя пару секунд, давление падает до 84 кПа

Давление упало на 14 кПа! Такое может быть в реальности?

Конечно же нет. Датчик явно дает неверные показания. Хотя к абсолютному давлению в коллекторе претензий нет.

В общем, вывод первый — датчик абсолютного давления служит не только для измерения абсолютного давления, но и для измерения барометрического давления. Причём довольно часто проблемы проявляются именно в замерах барометрического давления, что приводит к проблемам в работе и пуске двигателя.

Второй вывод — датчик абсолютного давления измеряет давление в коллекторе! Если на последнем графике абсолютное давление составляет 28 кПа, то это и есть давление 28 кПа, но никак ни разрежение и, уж тем более, не вакуум, как часто можно встретить это описание в интернете. Это давление!

Ну теперь плавно перейдём к третьему и самому главному выводу. Для чего нужен датчик абсолютного давления и от чего зависят его показания.

Дмрв умер — да здравствует дад

Поговорим о переходе на ДАД и ДТВ, зачем это нужно, какие имеем плюсы и минусы.

Начнем с простейшего, с необходимых материалов и работ которые необходимо провести чтобы избавиться от ДМРВ и перейти на ДАД.

Для перехода на ДАД необходим:

— Датчик абсолютного давления, далее ДАД, датчик который измеряет абсолютное давление.

Абсолютное давление

─ это истинное давление жидкостей, паров и газов, отсчитываемое от абсолютного нуля давления ─ абсолютного вакуума. Устанавливается в задроссельное пространство впускного ресивера, при заглушенном двигателе показания стремятся к атмосферному, при работающем на холостом ходу стремятся к вакууму, при частичном открытии заслонки стремиться к атмосферному.

Датчики отличаются верхним значением измеряемого давления и как следствие некоторые пригодны для использования только в атмосферных двигателях, некоторые в турбированных. Теоретически для атмосферных двигателей можно использовать и те которые под турбо, но составы смеси будут менее точными, а это не есть хорошо, могут быть проблемы с настройкой холостого хода.

Используйте только тот ДАД который необходим, не стоит брать с запасом.

— Датчик температуры воздуха

, далее ДТВ, датчик который измеряет температуру воздуха. Представляет собой обычный терморезистор, ничего сложного. Устанавливается в зависимости от реализации забора воздуха либо в воздуховод холодного забора, либо просто под капотом если забор воздуха идет из подкапотного пространства.

— кабель переходник с разъема ДМРВ на разъемы датчиков ДАД и ДТВ

можно собрать самому или купить готовый

Разъем проводки ДМРВ может иметь как четыре так и пять контактов, для работы нам необходимо пять проводов. Если у вас проводка с четырьмя проводами значит отсутствует проводник к первому контакту, в таком случае придется проложить один провод до 44 ноги ЭБУ. Если у вас на разъеме пять проводов значит вам повезло и ничего дополнительно по проводке делать не нужно.

Кабель можно как купить готовый так и собрать самому, там ничего сложного, потребуется лишь схема, немного времени чтобы разобраться и умение паять.

При переходе на ДАД и ДТВ на мой автомобиль были установлены датчики:

— ДТВ Bosch 0 280 130 039, он имеет стандартную резьбу М12 чем удобен в монтаже.

ДТВ Bosch 0 280 130 039

— ДАД Газель маркировка 45.3829

ДАД ГАЗ 45.3829

Схема соединений для кабеля переходника в удобном виде.

схема соединения кабеля

Для подключения к ресиверу использовал штуцер и трубку которая идет на ДАД, обычная трубка подвода воды к стеклоомывателям. В идеале она не должна быть длинной.

В данный конкретный момент времени автоваз перешел на систему без ДМРВ и использует на двигателях 21127 и более поздних ДДТВ, дадтчик давления и температуры воздуха. Очень удобное решение совмещающее в одном корпусе оба необходимых датчика, т. е. ДАД и ДТВ, потребуется лишь просверлить два отверстия в ресивере один для крепления датчика и одно для измерения давление и температуры в ресивере. Артикулы ДАДа 127 мотора 21800-1413010-00, Delphi 28234360 63521 SNG

Артикул 21800-1413010-00, Delphi 28234360 63521 SNG

Разберем плюсы и минусы системы впрыска на базе ДМРВ и на базе ДАД и ДТВ:

Минусы системы с ДМРВ:

— высокая стоимость самого датчика- время реакции на изменение расхода воздуха значительно выше чем на ДАД, просто говоря датчик тормоз- практически полностью не подходит для для двигателей с избыточным давлением по причине малого верхнего диапазона измерений

— не стабильный состав смеси если переносить ДМРВ близко к ДЗ, ловит пульсации на впуске

Плюсы системы с ДМРВ:

— прямое измерение расхода воздуха, как следствие трудно загубить двигатель, смесь скорее всего уйдет в более богатую нежели в бедную.

Плюсы системы с ДАД и ДТВ:

— более ровный холостой ход на распредвалах со злой фазой, злой будем считать 290 и выше- стоимость системы из датчиков ДАД и ДТВ раза в три дешевле

— привет острый отклик на педаль газа,двигатель работает эластичнее, очень быстрый расчёт воздуха

Симптомы неисправности датчика

Не слишком заковыристая конструкция датчика в новых автомобилях может дополняться слоем специального геля, который служит своеобразной защитой чувствительного элемента, что несколько продлевает срок его службы. Тем не менее, датчик может выйти из строя, о чем скажут такие симптомы:

1. Растёт расход бензина. Это может быть связано с тем, что датчик не работает вовсе или же выдаёт некорректные данные ЭБУ, которое предполагает, что давление в коллекторе стабильное и продолжает подавать топливо в больших количествах, чем это необходимо на самом деле.
2. Пропадает динамика на фоне растущего расхода, причём если разгон не улучшается после полного прогрева мотора, вероятнее всего, нужно ехать на диагностику.
3. Из-за постоянного перелива бензина в районе дроссельной заслонки может сохраняться стойкий запах топлива.
4. Плавающие или неконтролируемые холостые обороты.
5. Провалы на переходных режимах, при трогании с места, переключении передач и перегазовках.

Дифференциальный датчик давления.

В некоторых системах управления двигателем, для измерения величины расходуемых системой EGR (Exhaust Gas Recirculation) отработавших газов, применяется дифференциальный датчик давления. Дифференциальный датчик давления отличается от датчика абсолютного давления наличием двух штуцеров — внутренняя камера датчика не загерметизирована, а соединена с дополнительным, вторым штуцером. За счёт этого, дифференциальный датчик давления сравнивает между собой давления на входных штуцерах; выходной сигнал датчика пропорционален этой разнице давлений. Система EGR служит для уменьшения количества выбрасываемых двигателем в атмосферу вредных окислов азота. Система EGR подводит часть отработавших газов к впускному коллектору, размешивая топливовоздушную смесь отработавшими газами. За счёт этого уменьшается температура сгорания топливовоздушной смеси и как следствие, уменьшается количество выбрасываемых двигателем в атмосферу окислов азота. Измерение величины потока отработавших газов от клапана EGR к впускному коллектору при помощи дифференциального датчика давления осуществляется следующим образом. В патрубке, соединяющем выход клапана EGR с впускным коллектором, имеется калиброванное сужение. Это сужение создаёт незначительное препятствие протекающим по патрубку отработавшим газам, вследствие чего, давление газов перед сужением оказывается несколько выше давления газов за сужением. Чем больше величина потока отработавших газов, протекающих через сужение, тем большая возникает разница давлений газов перед сужением и за ним. Входные штуцеры дифференциального датчика давления соединены с патрубком клапана EGR — один штуцер соединён с полостью до калиброванного сужения, а второй штуцер соединён с полостью за калиброванным сужением. С увеличением потока отработавших газов от клапана EGR к впускному коллектору, увеличивается разница давлений подводимых к входным штуцерам дифференциального датчика давления, датчик преобразовывает эту разницу давлений в напряжение. Таким образом, выходное напряжение дифференциального датчика давления оказывается пропорциональным величине потока отработавших газов от клапана EGR к впускному коллектору двигателя.

Приложение  1

Характеристики некоторых датчиков абсолютного давления

Разрежение	GM, V	FORD, Hz
мм рт.ст.	Bar
4,80	156…159
25,7	0,034	4,52
51,4	0,067	4,46
77,1	0,103	4,26
102,8	0,137	4,06
128,5	0,171	3,88	141…143
154,2	0,206	3,66
179,9	0,240	3,50
205,6	0,274	3,30
231,3	0,308	3,10
257	0,343	2,94	127…130
282,7	0,377	2,76
308,4	0,411	2,54
334,1	0,445	2,36
359,8	0,480	2,20
385,5	0,514	2,00	114…117
411,2	0,548	1,80
436,9	0,582	1,62
462,6	0,617	1,42	108…109
488,3	0,651	1,20
514	0,685	1,10	102…104
539,7	0,720	0,88
565,4	0,754	0,66

Приложение 2

Таблица переводов из одной системы в другую

	кПа	мм рт.ст	миллибар	PSI
1 атм.	101,325	760	1013,25	14,6960
1 kPa	1	7,50062	10	0,145038
1 мм рт.ст.	0,133322	1	1,33322	0,0145038
1 миллибар	0,1	0,45062	1	0,0145038
1 PSI	6,89473	51,7148	68,9473	1
1 мм вод.ст.	0,009806	0,07355	9,8*18-8	0,0014223

ДТОЖ

ДТОЖ (датчик температуры охлаждающей жидкости) монтируется на торце ГБЦ, в частности, рядом с первым цилиндром. Это устройство, по сути, обычный термистор.

Если в работе контроллера температура охлаждения антифриза возникли неисправности и поломки, его нужно быстро заменить:

1. Сначала отключается АКБ, после чего из системы сливается хладагент.
2. При помощи отвертки нужно отжать крепление.
3. Затем отключается колодки с проводами.
4. При помощи гаечного ключа необходимо ослабить затяжку контроллера, а затем его надо просто выкрутить. ДТОЖ меняется на новый, в систему заливается антифриз.
