Как проверить генератор на работоспособность

Разновидности реле-регуляторов

Существует два их типа, которые работают по единому принципу, увеличивая или понижая бортовое напряжение авто в зависимости от нагрузки.

  1. Устройство, размещаемое непосредственно на корпусе генератора и совмещаемого с щеточным узлом.
  2. Реле, устанавливаемое отдельно, в подкапотном пространстве. Через прибор идет провод от генератора на аккумуляторную батарею.

Первый тип реле-регулятора – только неразборный (электронные компоненты, расположенные внутри, заливаются эпоксидной смолой). Что касается второй разновидности, то ранее делали механические устройства, однако из-за надежности позже от них отказались, и сегодня можно встретить неразборный электронный вариант, где «внутренности» также залиты компаундом.

Если ваш аккумулятор не заряжается (или процесс идет очень плохо), либо наоборот, перегорают лампочки и выкипает электролит, необходимо сначала понять: действительно ли виноват регулятор напряжения. Сделать это можно двумя методами: непосредственно на машине или после демонтажа устройства. Каждый вариант стоит рассмотреть подробнее.

Как проверить регулятор напряжения генератора

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

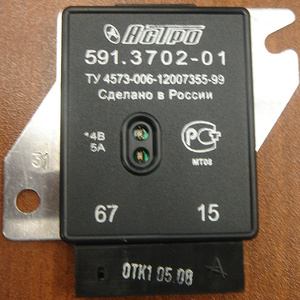

Проверяем устаревший 591.3702−01

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

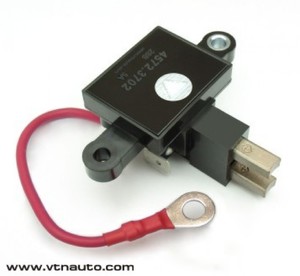

Как проверить мультиметром регулятор к1216ен1

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Когда же регулятор напряжения можно считать неисправным?

  1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
  2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
  3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
  4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Существуют разные методы, как проверить релерегулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

  • Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
  • Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
  • Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
  • Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Далее лампочка остается в горящем состоянии, а входящее напряжение постепенно увеличивается. При исправном реле лампочка погаснет, когда напряжение достигнет 14,2-14,5 В. Если же в случае дальнейшего повышения напряжения контрольная лампочка продолжает гореть, значит в реле имеется пробой и оно неисправно. О неисправности свидетельствует и тот факт, когда при напряжении ниже 4 В лампочка гаснет. Такой ток будет явно недостаточным, чтобы обеспечить питанием все электроприборы и качественно зарядить аккумуляторную батарею.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.
Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.
Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

ОСЦИЛЛОГРАФ В ДИАГНОСТИКЕ

Диагностика генераторов без разборки

Владимир Селиверстов

Очень часто встречаются машины в которых после запуска двигателя горит или едва тлеет лампа зарядки АКБ, но в остальном владельцев ничего не беспокоит. Зарядка есть – 13,5 – 14,2В. Единственное НО… при включении потребителей, напряжение на клеммах АКБ падает до 13,3 – 12,6В. Тут уже понятно, что неисправен генератор. Придется его снимать и ремонтировать. Перед тем как приступить к демонтажу и ремонту, для начала неплохо бы знать, в чем причина неисправности и что необходимо заменить в нем для её устранения. Для предварительного диагноза я воспользуюсь мотор – тестером MTS-5100 в режиме осциллограф. Подключаю его к 61 контакту генератора, т.е. на провод обмотки возбуждения и по полученной осциллограмме уже можно судить о причине неисправности. Также найти её можно и с помощью обычного осциллографа, или омметром, но только после снятия и разборки генератора.

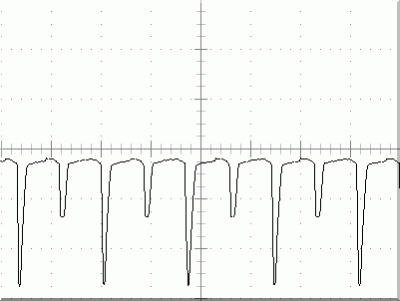

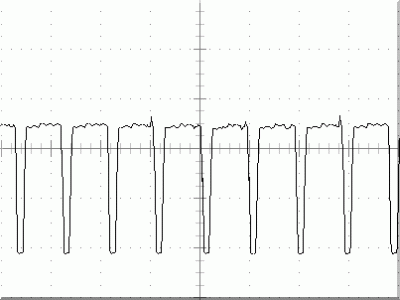

1. Осциллограмма исправного генератора.

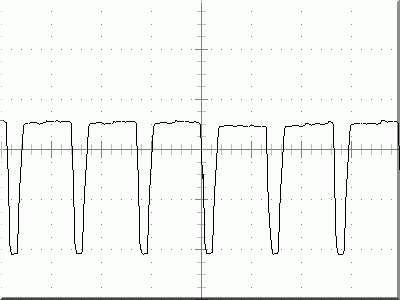

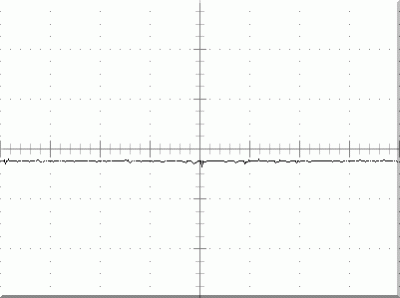

2. Если значение напряжение возбуждения больше половины напряжения АКБ, а должно равняться половине, то увидим такую осциллограмму, которая слабо отличается от осциллограммы исправного генератора, но тем не менее неисправность присутствует. При этом лампа зарядки АКБ на приборной панели полностью гаснет после запуска двигателя, т.е. так как и должно быть.

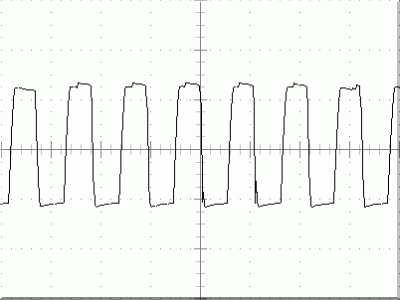

3. Далее – неисправный выпрямительный диод или его цепь. От чрезмерной нагрузки и плохого контакта клемм выпрямительного блока с клеммами статора, оплавилась пластмасса и сгорела дорожка между двумя выпрямительными диодами, что равносильно обрыву в самом диоде. Лампа зарядки АКБ на приборной панели горит ярко.

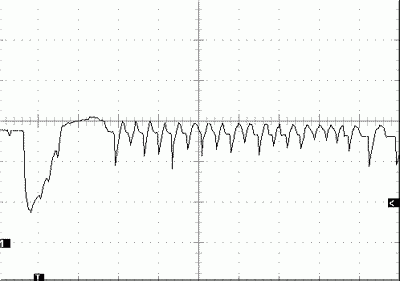

4. На осциллограмме видим обрыв в дополнительном диоде. Лампа зарядки АКБ на приборной панели горит очень тускло, едва заметно.

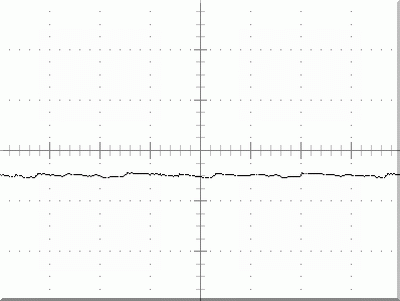

5. Если сопротивление дополнительного диода больше положенного, в данном случае 1090 Ом против 830 Ом у двух остальных, то увидим такую осциллограмму. Лампа зарядки АКБ на приборной панели горит тускло.

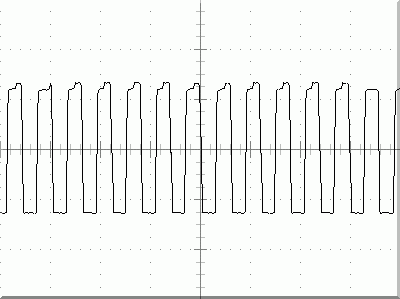

6. Ниже в одной осциллограмме сразу три неисправности: обрыв в одном и повышенное сопротивление(1260 Ом) в другом дополнительных диодах, плюс к этому же завышенное напряжение на обмотке возбуждения – 11,7В. Лампа зарядки АКБ на приборной панели горит очень ярко, как при включении зажигания, а при перегазовках вспыхивает еще ярче.

После замены приборной панели на исправную, с выходным напряжением возбуждения равным 6,7В, осциллограмма изменилась.

Автомобиль Шевроле-Нива с генератором 2112 расположенным снизу справа. Лампа заряда АКБ периодически вспыхивает и гаснет. Напряжение заряда АКБ держится стабильно – 13,3В. После снятия генератора обнаружил, что на него сверху из патрубка катает тосол. Именно в тот момент когда капля попадала внутрь генератора, загоралась лампа зарядки АКБ на приборной панели.

Когда разобрал генератор, блок диодов был покрыт белым налетом, который образовался от высохшего тосола.

Как проверить работу генератора мультиметром

Проверка
генератора мультиметром начинается с замеров напряжения на АКБ на холостых
оборотах и при включении салонного оборудования. Мультиметр переводится в режим
вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую
клемму. После того, как мотор завели, напряжение на клеммах должно возрасти
до13,8-14,5 В.

Проверка генератора мультиметром
Проверка генератора мультиметром

Допускается
увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель
считается нормальным для современных автомобилей с большим количеством
электронных узлов.

Чтобы
проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и
переводят работу двигателя на средние обороты. При исправном генераторе
увеличение вольтажа на дисплее мультиметра не происходит.

Проверка регулятора напряжения

Если
при проверке входного напряжения на АКБ было определено, что уровень
недостаточный, проверяется регулятор напряжения.

Для проверки потребуется перевести тестер в режим вольтметра.
Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на
дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор
напряжения требуется заменить.

Проверка диодного моста

Сложнее
всего диагностировать диодный мост, так называемую «подкову». Ее элементы
расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не
используется пайка, только сварка, часто перегоревший элемент просто вырезают
из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.

При
прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую.
В 80% случаев диоды перегорают после прикуривания автомобиля.

Проверять мост
лучше на демонтированном агрегате после полной разборки. Пробой часто
происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс»
и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет
нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает
нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по
характерному запаху гари, который чувствуется из-под капотного пространства.

Проверка диодного моста генератора
Проверка диодного моста генератора

Мультимер
устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на
подкове слева имеет положительную полярность. Сопротивление исправного диода
составляет в одном направлении, когда к диоду прикладывается красный щуп,
400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к
диоду стремится к бесконечности.

Второй
диод на подкове имеет отрицательную полярность, поэтому при прикладывании
плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы,
сопротивление должно быть бесконечным, при установке черного щупа на диод, а
красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.

Проверка обмотки

Первый
признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента
используется медная обмотка и лаковые изоляции, которые «текут» после
значительного увеличения температуры. Во время короткого замыкания цвет провода
темнеет, при этом водители часто ощущают запах гари, который появляется в месте
установки и усиливается при работающем моторе. Определяют прогар обмотки
визуально, для этого узел необходимо снять и осмотреть внутренность ротора
через вентиляционные отверстия.

Проверка обмотки генератора
Проверка обмотки генератора

Перемотка
медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с
подходящими посадочными местами.

Проверить
статор можно мультиметром, переведя его в режим омметра. Диагностика проводится
на снятом агрегате, нормальным считается сопротивление обмотки между выводами в
пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в
пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление
стремится к нулю, стартер не пригоден к использованию.

Советы и рекомендации

Частым виновником неисправной работы реле регулятора может быть окисление его клемм. Такое окисление приводит к значительной потере напряжения. В таком случае необходимо провести тщательную очистку контактов и произвести повторную проверку. Показатель напряжения на контактах должен быть аналогичен тем показателям, которые выдает сама АКБ, то есть не должно быть заметных потерь. Пониженное напряжение на контактах указывает на то, что их следует зачистить, а сам регулятор зачастую оказывается в рабочем состоянии. После очистки клеммы можно дополнительно обработать специальными химическими средствами, которые препятствуют дальнейшему окислению.

Напоследок хотелось бы добавить, что стоимость реле регулятора не высокая. Одним из верных путей будет его замена на новый элемент при обнаружении сбоев в его работе. Более того, интегральные реле регуляторы являются деталью в монолитном корпусе, который не подлежит разборке для проведения ремонта. Экономия на данном устройстве себя не оправдывает, так как быстрый выход из строя батареи или существенное снижение ресурса аккумулятора повлечет более серьезные расходы при необходимости замены АКБ.

Правильная зарядка автомобильного аккумулятора зарядным устройством. Проверка перед зарядкой, каким током заряжать аккумулятор. Как зарядить АКБ без ЗУ.

Принцип работы и устройство автомобильного генератора. Составные элементы генератора переменного тока в автомобиле: ротор, статор, обмотки, регулятор.

Как измеряется плотность электролита в АКБ, от чего зависит данный показатель. Доступные способы повышения плотности в «банках» аккумулятора своими руками.

По каким причинам электролит в АКБ становится мутным, серым или черным. В каких случаях и какими способами можно восстановить работоспособность батареи.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

Реле-регулятор устанавливается на автомобили для поддержания стабильного напряжения от генератора. Данный элемент защищает АКБ от перезарядки, продлевая срок службы батареи. Именно поломка реле регулятора напряжения генератора является одной из наиболее распространенных неисправностей бортовой сети автомобиля.

Проверяем диоды, реле и прочее

Диоды проверяют, измеряя их сопротивление и проводимость тока. Для этого один из щупов прибора-тестера размещаем на плюсовую клемму АКБ, а другим замеряем выводы диодов. Таким способом проходим весь диодный мост. Если диод вышел из строя, то сопротивление будет нулевым в обе стороны.

В случае, когда батарея недо- или перезаряжается, следует проконтролировать регулятор напряжения. Замеряют его в тот момент, когда двигатель находится «на оборотах» от 2000 и выше. Отдельного внимания заслуживают щетки регулятора — для их проверки применяют 12-вольтовую лампочку. Вместо выражения «регулятор напряжения» Вы можете встретить реле-регулятор (это одно и то же).

Необходимо проверить также статор, ротор и обмотку. Если генератор сильно гудит в процессе работы, значит может «коротить» обмотка. Снова берем в руки наш мультиметр и измеряем сопротивление между контактными кольцами ротора. Показатель должен быть в диапазоне от 2,3 до 5 Ом. Если он ниже минимального значения, то замыкание происходит между витками. Высокое говорит об обрыве или слабом контакте.

Именно статор относится к наиболее сложным деталям генератора, и без демонтажа всего узла целиком мы не сможем произвести его проверку

Первым делом обращайте внимание на отсутствие следов обрыва и/или подгоревших контактов

Работа по проверке исправности генератора вполне может быть выполнена в гараже собственными силами с использованием одного лишь мультиметра. Если же речь идет о неисправностях, то необходим демонтаж узла с последовательной проверкой всех составляющих, как об этом я написал выше. Достаточно наблюдать за контрольной лампой, проверять, насколько натянут ремень и периодически очищать контакты. В таком случае Ваш генератор будет служить верой и правдой. На этой ноте будем прощаться. Услышимся в ближайших выпусках!

Просмотры:1421

0Нравится

Проверка генератора на автомобиле мультиметром

Есть методически правильная последовательность проверки – от простого к сложному.

Тестирование реле-регулятора

Этот модуль предназначен для поддержания постоянного напряжения (насколько это возможно) на выходе генератора. При движении автомобиля, скорость вращения вала генератора постоянно меняется.

Напряжение «скачет» в пределах от 12 до 20 вольт. Регулятор ограничивает величину. От его работоспособности зависит не только зарядка аккумулятора. При скачках или недостатке напряжения все электронные блоки автомобиля работают нестабильно, и могут просто перегореть.

Как проверить напряжение генератора при заведенном двигателе. Режим: «измерение постоянного напряжения», предел измерений: 20-50 вольт. Точки измерения – выходные контакты непосредственно на генераторе, или клеммы аккумуляторной батареи.

Напряжение должно быть в пределах 14-14,2 В, при любых оборотах коленвала. Попросите помощника несколько раз нажать на акселератор, а сами следите за показаниями.

Проверяем диодный мост

Если неисправность не обнаружена, придется разбирать корпус генератора.

Он расположен под вентиляционной крышкой, на тыльной стороне генератора. Конструкция своеобразная, но понятная даже для водителя без электротехнического образования.

Режим: «прозвонка». Диоды проверяются без выпаивания из схемы. Прозвонка в обоих направлениях. При этом «пищать» мультиметр должен лишь в одну сторону. Если ток не проходит вовсе, либо протекает в обе стороны – диод меняется.

Проверять проще относительно корпуса. Второй щуп касается изолированного контакта диода.

Важно! Перед тем, как прозвонить генератор мультиметром, очистите контакты и проведите визуальный осмотр электрической части прибора.

Проверяем ротор генератора

Если диодный мост в порядке, щетки на регуляторе напряжения не сточены, визуальных повреждений и загрязнений не обнаружено – смотрим ротор генератора.

Режим: «измерение сопротивления». Проверяем сопротивление между токосъемными кольцами обмотки возбуждения. Сопротивление разное для каждой модели генератора, общий принцип – величина не должна быть большой.

Затем «прозваниваем» отсутствие которого замыкания между обмотками и корпусом ротора. Оцениваем состояние витков.

Генератор автомобиля – энерго и температурно нагруженный прибор. Перемоткой обмоток должны заниматься профильные специалисты.

Последним проверяется статор

Как самая сложно демонтируемая часть агрегата. Его можно диагностировать лишь после извлечения из корпуса генератора.

В первую очередь традиционный визуальный осмотр. Проверяем целостность изоляции проволоки, отсутствие обрывов и следов обгорания. Затем в режиме «прозвонка» ищем короткое замыкание обмоток с корпусом статора.

Сопротивление должно стремиться к бесконечности. Если пробоев на корпус не выявлено – проверяем сопротивление всех обмоток. Их в генераторе три – система асинхронная. Величина сопротивления индивидуальна для каждой модели агрегата, но сопротивление всех обмоток в одном агрегате, должно быть одинаковым.

Последний этап проверки – контрольная цепь лампы на приборной панели. Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения.

Схема не очень сложная, состоит из сопротивления определенной величины, диода и лампы.

Правильность работы этого узла порой зависит от качества пайки и окисла на контактах. Даже сопротивление спирали лампочки, учитывается при калибровке контрольной схемы.

Поэтому при замене лампы на светодиод, лампа часто загорается невпопад. Тут простым мультиметром не обойтись, требуется подключение диагностического сканера с возможностью моделирования неисправностей.

Признаки и симптомы неисправности обгонной муфты генератора

Обгонная муфта генератора – это механизм, демпфирующий толчки от пульсирующего вращения коленчатого вала в такт с рабочим ходом поршня. Устанавливается на ряде автомобилей, имеющих дополнительные агрегаты, например, компрессор кондиционера.

Основными симптомами неисправности являются вибрация и дребезг, ощущаемый в салоне автомобиля при включении компрессора кондиционера. Такой признак возникает чаще всего если автомобиль находится на передаче, нажат тормоз или медленно движется.

Самый простой и доступный способ диагностики обгонной муфты – это поднять обороты до 3000-4000 и выключить двигатель. Если муфта работает правильно, то можно услышать запоздалый звук, напоминающий остановку по инерции турбины. При наличии помощника, визуально возможно увидеть вращение по инерции генератора при полной остановке ремня привода дополнительных агрегатов.
