Как проверить модуль зажигания на ваз- 2110 инжектор 8 клапанов: разбираемся досконально

Самая простая, но точная на 100% диагностика

Народная мудрость утверждает, что самый короткий путь – это прямой, а метод лома и топора является максимально эффективным. Проще всего провести диагностику, получить достоверную информацию, одолжив либо купив новый модуль. Он должен быть в рабочем состоянии. Старую деталь следует аккуратно вынуть и установить на ее место тот самый новый блок, взятый взаймы или купленный. Ситуация тут же прояснится – машина либо заведется, либо нет.

Эта процедура элементарна, проста. Единственная сложность – достать запчасть. Впрочем, не такая это и проблема на самом деле. Надо сначала попробовать ее найти, поспрашивать, сделать усилия. Только опытным путем получится установить истину. Кто-то, скорее всего, поможет, одолжит ненадолго искомый модуль. Сломанный модуль нужно чинить или менять. Машину, в которой сломалось что-то другое, естественно, следует осмотреть более тщательно.

Версия модуля на 8-ми клапанной ВАЗ-2110


Модуль зажигания 2111-3705010 (Старый Оскол).

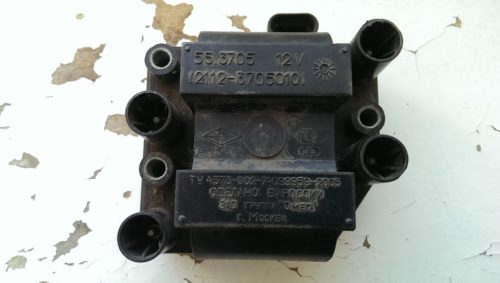

Модуль зажигания 2112-3705010 для полуторалитрового движка. На десятку устанавливали два 8-клапанных мотора разного объёма — 1,5 (2111) и 1,6 л (21114). Модули зажигания у этих моторов разные.

  • Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010,
  • а мотор объёмом 1600 кубов оборудован модулем 2111-3705010.

Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.

Строение модуля

Модуль состоит из двух катушек зажигания и двух высоковольтных ключей-коммутаторов.

Внутри модуля находятся плата с радиодеталями и залитые компаундом катушки зажигания.

Катушка генерирует импульс высокого напряжения, а представляет она собой простейший трансформатор с двумя обмотками, первичной (напряжение индукции около 500 В) и вторичной (напряжение индукции минимум 20 кВ). Все это собрано в едином корпусе, на котором расположен разъем сигнальных проводов (от блока управления двигателем) и четыре вывода для высоковольтных проводов.

>

Принципиальная схема модуля.

Модуль работает по принципу холостой искры — раздаёт искру попарно в 1-4 и 2-3 цилиндры согласно импульсам, передаваемым с ЭБУ.

Модуль зажигания ваз 2110 ремонт своими руками

Прежде чем вести речь непосредственно про восстановление модулей зажигания, устанавливаемых на ваз 2110, ваз 2114, ваз 2114 и пр., имеет смысл вспомнить про принцип работы системы зажигания, используемой на данных моделях автомобилей.

 Традиционно в системах зажигания указанных автомобилей устанавливаются модули, состоящие из двухканального электронного коммутатора, предназначенного для управления двух катушек зажигания. Что касается самого контролера, то он управляет зажиганием на основе информации о текущем режиме работы двигателя, получаемой от соответствующей группы датчиков. В связи с тем, что цилиндры двигателя объединены  попарно (1-4 и 2-3), образование искры создается в двух цилиндрах одновременно: в цилиндре на этапе сжатия – рабочая искра, а в цилиндре  с тактом выпуска – холостая искра. Ниже приведена типовая схема модуля зажигания ваз 2110, где на контакт D подаётся питающее напряжение +12В, а на контакты А и В поступают управляющие сигналы с контроллера.

 Отдельного упоминания заслуживают типичные отказы модуля зажигания, которые могут проявляться в провале оборотов двигателя при резком нажатии на педаль газа, общей потери мощности, подергивании автомобиля во время разгона и пр. В качестве предварительной диагностики модуля зажигания можно выполнить ряд несложных проверок:

  •  выкрутите и осмотрите свечи – если модуль зажигания (МЗ)  обеспечивает низкую мощность искрообразования, то на свечах будет черный нагар;
  • отсоедините от МЗ высоковольтные провода и при помощи омметра замерьте сопротивление между 1-ым и 2, 3, 4-ым выводами модуля. Показания должны быть в пределах 5,5 — 6,5 Ком. Слишком низкое сопротивление может свидетельствовать о наличии короткого замыкания во вторичной обмотке.

 При такой и прочих неисправностях модуль зажигания подлежит замене, однако практика показывает, что, во многих случаях, этот далеко не самый дешевый блок удается успешно отремонтировать.  Для выполнения ремонта модуля зажигания необходимо выполнить следующие технологические операции.

 Прежде всего, следует отделить от модуля алюминиевую пластину, расположенную с задней стороны модуля. Сделать это можно при помощи обычной отвертки, предварительно зажав модуль в тиски. Как правило пластина отрывается без особых усилий. Вместе с ней отрываются и достаточно слабые провода соединяющие трансформатор с внутренним разъемом (кстати, низкая надежность пайки этих проводов и является причиной большинства отказов модуля)

Обращается внимание, что некоторые внутренние соединения на плате выполнены также очень тонкими проводами и следует быть аккуратным, чтобы их не оборвать

Внутренний объем модуля заполнен желеобразным герметиком, который легко удаляется щеткой с достаточно жесткой щетиной. На самой же плате хорошо видны основные элементы, а именно два транзистора, две коммутирующие микросхемы, а также несколько резисторов и конденсаторов.

 Как уже упоминалось выше, чаще всего к неисправности МЗ приводят обрывы соединительных проводов между платой модуля и его корпусом, соответственно и ремонт будет заключаться в восстановлении всех электрических соединений (с заменой проводов на более надежные).

 Необходимо учитывать, что внутренние контакты МЗ выполнены из алюминия, поэтому для их пайки следует заранее позаботиться о наличии специального флюса. Определенную сложность представляет припаивание проводов к выводам транзисторов (пластина рассеивает тепло паяльника).

 Как бы то ни было, но при некотором старании и терпении пайка вполне возможна и выполняется она следующим образом:

  •  В первую очередь новые провода припаиваются к плате. Старые проводки лучше полностью удалить. Для облегчения пайки (исключения теплового рассеивания) пластину можно разогреть на электроплитке;
  •  На втором этапе провода припаиваем к контактам самого модуля, стараясь, чтобы соединительные провода были как можно короче;
  •  Места пайки покрываем техническим лаком;
  •  После того, как лак высох, проверяем отремонтированный модуль на работоспособность;
  •  Если работа МЗ не вызывает нареканий, аккуратно заправляем внутрь его корпуса соединительные провода и скрепляем две половинки устройства обычным герметиком.

 Отремонтированный таким образом модуль зажигания способен проработать еще очень долгое время.

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Следует отметить что проверка ИКЗ аналогична для всех автомобилей Лада с 16-ти клапанным двигателем, т.е. проверка на таких авто как LADA Vesta и X-ray будет одинаковой.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

  • Отключаем минусовую клейму от аккумулятора.
  • Снимаем декоративную пластиковую накладку.
  • Откручиваем нужную нам катушку головкой на «10» или Torx E8.
  • Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

Проверка первичной обмотки ИКЗ

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом. Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Лада Приора Хэтчбек EVEN Бортжурнал Проверка катушек зажигания

Всем доброго вечера дорогие друзья, седня решил тронуть больную тему на Приоре и не только, а именно выхода из строя свечных катушек

В приоро двигателе используются индивидуальные катушки Бош, цена нынче 450 гр

Поэтому предлогаю несколько способов распознания не рабочей катушки(кстати даже диагносты на станциях не всегда могут сказать какая катушка неисправна и предлагают метод тыка))конечно же есть прибор проверяющий работоспособность катушки но его цена порядка 300 у.е

и не каждый диагност покупает такую вещь, думая о том что -когда он себя отработает)

Начнем самодиагностику, во первых осмотрим извлеченную катушку, резиновая часть должна бвть без трещин и разрывов, (вот это уже брак)

так же пружинка распологающеяся в нутри катушки должна быть в правельном положении

Самый простой метод, обернуть катушки термолентой

но если и это не помогло, значит из них какаято точно мертвая, после визуального осмотра катушек при их полной визуальной работо способности, переходим к вспомогательным методам, а именно банального тестера.Многие говорят что катушку не провериш тестером, )проверишь зная лишь исходные показания)Для начала проверяем внутреннее сопротивление мультиметра и его проводов, что б не сделать ложных измерений.Для этого переключатель устанавливаем в положение 200 Ом и замыкаем щупы, у моего 0,3 Ом

Прозваниваем первичную обмотку катушки, эта обмотка присоединена к контактам 1 и 3 разъёма.Полярность подключения тут не влияет.Мультиметр должен показать около 0,8 Ом

отнимаем его собственную погрешность 0,8 — 0,3 = 0,5 Ом — норма.Если показаний нет, то проверяем качество подключения щупов к контактам катушки и правильность подключений (нам нужны крайние выводы разъёма катушки) и стараемся обеспечить лучший контакт, если всё равно нет показаний, то первичная обмотка в обрыве и ИКЗ неисправна.

Если с первичкой всё в норме, проверяем вторичную обмотку катушки. Для этого переключатель мультика переводим в положение 2000 кОм (или 2 МОм), тут щупы мультиметра необходимо подключить соблюдая полярность — красный к пружинке внутри резинового колпачка, чёрный к среднему (2) контакту разъёма.Моя исправная катушка имеет сопротивление вторичной обмотки 342 кОм.

Что касаемо 2-й катушки она в обрые, для полной уверенности снял резиновый колпачёк, протёр, постучал, но ничего не помогло — эта катушка неисправна и мультик показывает бесконечность.

Так что не спешим ехать к диагностам и отдавать деньги за совет проверить методом замены новой)) сначала можно попробовать свои силы и ум)

Всем спасибо за внимание удачи в жизни и на драйве))

Описание модуля зажигания

Перед тем, как мы расскажем о тестировании и замене МЗ в своем ВАЗ 2111, давайте разберемся с основной информацией. Для начала предлагаем узнать, что представляет собой модуль зажигания 2111 и где он находится.

Предназначение и местоположение

Как сказано выше, МЗ является одним из основных устройств в системе зажигания. Конечно же, если задуматься, то все компоненты системы очень важны, поскольку от них зависит качество работы силового агрегата в целом. Но если этот узел начинает работать с перебоями то в двигателе перестанут работать как минимум два цилиндра, а то и все четыре. Это обусловлено тем, что сам модуль состоит из двух катушек, при этом одна из них обеспечивает подачу тока на первый и четвертый цилиндры, а вторая — на второй и третий. Соответственно, если одна катушка выходит из строя, это приведет к тому, что два цилиндра окажутся неработоспособными, что повлияет на работу мотора в целом.

Предназначение данного устройства заключается в том, что оно преобразует напряжение, подающееся от прерывательного устройства в высоковольтный сигнал. Этот импульс, соответственно, подается на свечи цилиндров в определенном порядке. Он используется для воспламенения горючей смеси в цилиндрах мотора, что способствует его нормальному запуску и работе.

Лада двенадцатой модели

Что касается места расположения, то найти модуль зажигания ВАЗ 2112 16 клапанов не сложно, он расположен в подкапотном пространстве. Откройте капот и посмотрите на свечи зажигания — к ним подключаются высоковольтные провода, которые идут непосредственно от самого модуля. Сам МЗ представляет собой небольшую по размерам черную квадратную коробку, поэтому спутать его ни с чем другим вы не сможете.

Распространенные неисправности

Точно определить неисправность модуля позволит только диагностика, но есть косвенные признаки, которые могут сообщить автовладельцу о проблеме в работе устройства.

Итак, в каких случаях требуется замена или ремонт модуля зажигания ВАЗ:

  1. Запуск силового агрегата стал более затруднительным. Теперь водителю нужно больше крутить стартер, чтобы завести двигатель.
  2. Работа двигателя на холостых оборотах стала неустойчивой. Мотор может троить, обороты при этом могут увеличиваться и падать.
  3. Мощность силового агрегата в целом снизилась. При нажатии на педаль газа автомобилю нужно больше времени, чтобы разогнаться. Особенно явно этот симптом проявляется при движении в гору. Также при нажатии на педаль газа могут наблюдаться провалы — водитель жмет на газ, а эффекта от этого нет.
  4. Увеличился расход топлива. Разумеется, без счетчика расхода литров горючего определить такую неисправность будет проблематично. Но если вы привыкли заправлять определенный объем топлива на определенный пробег, то также сможете распознать этот признак (автор видео — канал Авто_Ремонт).

Все эти симптомы, как сказано выше, являются косвенными, поскольку они могут проявиться и при других неисправностях. К примеру, если забит топливный фильтр или его ресурс эксплуатации подошел к концу. Также такие признаки появляются в результате износа свечей зажигания либо высоковольтных проводов. Поэтому если вы столкнулись с такой проблемой, то в первую очередь следует произвести диагностику состояния свечей зажигания, удостовериться в том, что на них нет нагара, а также проверить бронепровода. Бывает такое, что один из проводов просто плохо подключен к свече, либо же он переломился или износился.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Основная задача модуля — раздавать качественную искру, достаточную для воспламенения рабочей смеси.

Если этого не происходит, с мотором начинаются проблемы:

  • падение мощности;
  • высокий расход бензина;
  • провалы при разгоне;
  • нестабильные холостые обороты;
  • отказ двигателя при запуске.

Признаки

  • Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра. Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
  • Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
  • Если это ни к чему не привело, проверяем высоковольтные провода. Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Залитые свечи.

Грязные электроды свечей.

Пробой изолятора свечи.

Как проверить модуль зажигания?

  1. В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
  2. В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр.

Мультиметр для проверки модуля зажигания.

Порядок диагностики

Порядок диагностики может быть таким:

  1. Отключаем от модуля коннектор с сигнальными проводами.

    Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

  2. Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.

    Проверяем напряжение между выводом 15 и «массой» колодки.

  3. Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его.

    Ключом на 13 отворачиваем болты крепления к блоку цилиндров.

    Откручиваем болты крепления к картеру сцепления.

    Снимаем модуль вместе с кронштейном.

  4. Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.

    Схема проверки первичных обмоток.

  5. Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.

    Схема проверки вторичных обмоток.

  6. Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.

    Схема проверки модуля на КЗ.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора. Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Также советуем внимательно изучить статью нашего эксперта, в которой он рассказывает о том, как правильно выставить зажигание.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

  • классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
  • двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
  • индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=gn-cBQNAn9U

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя
