Самостоятельно ремонтируем отопитель на автомобиле «дэу нексия»

Содержание:

Снятие блока управления

Чтобы снять блок управления сделайте следующее:

  1. Демонтируйте декоративную панель вокруг всего блока управления. Она крепится на фиксаторах по кругу. Аккуратно поддевайте ее по периметру тонкой отверткой или банковской картой.
  2. С помощью отвертки подденьте и отщелкните блок управления сверху и снизу и подтяните его к себе на пол сантиметра.
  3. Отсоедините тросик, идущий от блока. Находится он в районе левой ноги переднего пассажира. Для этого понадобиться крестообразная отвертка. Саморез откручиваем, тросик отводим вправо.
  4. Отсоедините колодку с проводами отщелкнув разъем как показано ниже.
  5. Еще больше вытягиваем блок и отсоединяем еще одну колодку с проводами.
  6. Вытягиваем блок вместе с тросиком, при этому блок перераспределения вакуума по патрубкам может остаться на месте или придется отсоединить его, отжав две защелки
  7. Чтобы выдвинуть всю панель отсоедините пластиковый фиксатор, который находится в глубине, как показано ниже.

Теперь можно работать с самим блоком – разобрать, отремонтировать или заменить.

Доработка печки для повышения эффективности ее работы

Суть доработки состоит в том, чтобы минимизировать потерю тепла антифризом. Для этого ОЖ  пустите по схеме, которая предусматривает исключение из нее расширительного бочка. Т.е. обратка должна быть соединена с заливным патрубком напрямую. Реализуется это через тройник.

Порядок действий:

  1. Обрезаем на расстоянии 5-6 см от расширительного бочка (РБ) шланг обратки.
  2. Со стороны РБ заглушите шланг с помощью болта и хомута.
  3. На растоянии 6-8 см от РБ отрезаем заливной шланг, отступаем 4-5 см и обрезаем его снова, тем самым укоротив.
  4. К тройнику с двух сторон подсоединяем только что обрезанный шланг, а третьей подключаем обратку.

Преимущество данной конструкции в том, что:

  1. Антифриз с минимальной потерей температуры снова вступает в работу.
  2. Не создаются пузыри в расширительном бочке (многие грешат на то, что именно они являются причиной воздушных пробок).
  3. Проще удалять воздух из системы.

При этом не пропадает возможность следить за уровнем ОЖ, а крышка-клапан РБ продолжает выполнять свои функции контроля давления в системе.

Почему плохо греет печка Дэу Нексия: выявление причин неисправностей в системе отопления

  1. Естественный фактор — длительная эксплуатация оборудования без проведения промежуточной профилактики, замены изношенных элементов, жидкости.
  2. Попадание в магистраль системы стороннего предмета, что способствовало перекрытию канала подачи антифриза.
  3. Механическое повреждение резинового патрубка, другого элементы системы отопления.
  4. Порыв в цепи электрического питания, мотор не вращается при активации рычага управления.
  5. Выход из строя предохранителя, отвечающего за подачу тока на регулятор печки.
  6. Замыкание на контактах реле.
  7. Засорение радиатора (печного, системы охлаждения) из-за использования низкокачественного антифриза, тосола с различными химическими примесями. Спустя некоторое время образуется накипь, абразивные наслоения, затвердения.
  8. Воздушная пробка вследствие разгерметизации системы, трещины в патрубке. Извне попадает воздух, разжижая тосол. Повышается рабочая температура к критической отметке, силовой агрегат закипает.

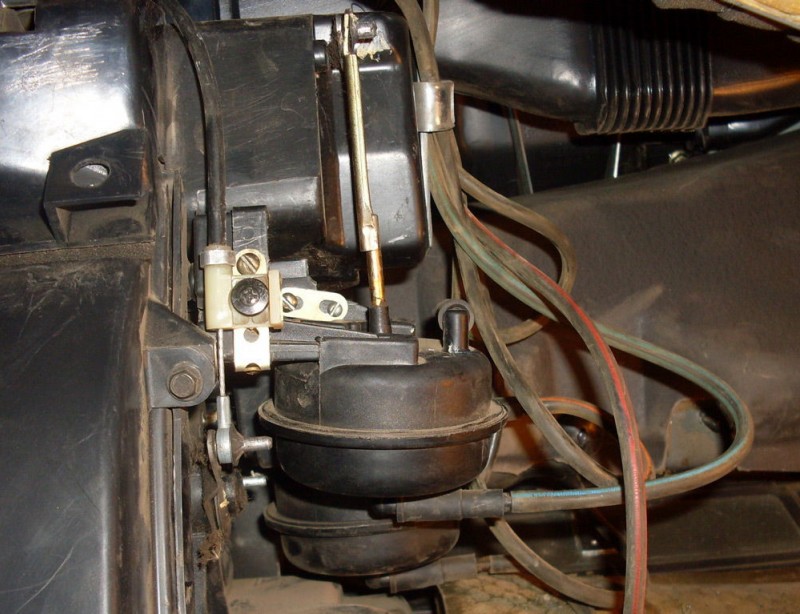

  9. Дефект крепления вакуумного переключателя. Конструкция механизма состоит из тонких пластиковых реек, которые часто ломаются. Воздухозаборная заслонка не открывается, циркуляция нарушена поэтому печка на Дэу Нексия греет слабо.
  10. Износ роликового подшипника: центральный вал удерживается и вращается на двух подшипниках. Со временем обойма разрушается, ролики рассыпаются. При активации отопителя слышен металлический скрип, скрежет.

Ремонт и модернизация печки Daewoo Nexia

Дэу нексия отопитель к «морю инфы». Более подробные инструкции будут приведены ниже. Печка работает, но не направляет поток воздуха в ноги Иногда печка начинает работать странно. Она нормально нагревает воздух, но не позволяет направить воздушные потоки в нижнюю часть салона. В этом случае придётся снимать центральную панель машины и настраивать тросовый механизм. Сначала нужно убедиться в том, что в системе дэу нексия отопитель лишнего воздуха. Для этого потребуется открыть капот и на прогретом двигателе руками потрогать патрубок подачи антифриза, подключённый к радиатору, и шланг дроссельной заслонки.

Если один из них гораздо холоднее другого, то в радиаторе образовалась воздушная пробка, которую можно удалить за 5 минут.

Для этого нужно выполнить следующие действия: Выкрутить крышку с расширительного бачка. Завести мотор. Для выпуска воздуха из дэу нексия отопитель несколько раз сильно и резко нажать на педаль акселератора.

Выкрутив крышку бачка и резко нажав на педаль газа, можно освободить систему от воздушной пробки Если же воздушной дэу нексия отопитель не обнаружено, скорее всего, придётся менять электродвигатель.

Тосол при этом надо подливать. Далее можно закрывать бачок и проверять работу печки. Работа несложная, но из-за несовершенства конструкции системы охлаждения воздушная пробка может вновь появиться. В таком случае проще немного усовершенствовать систему.

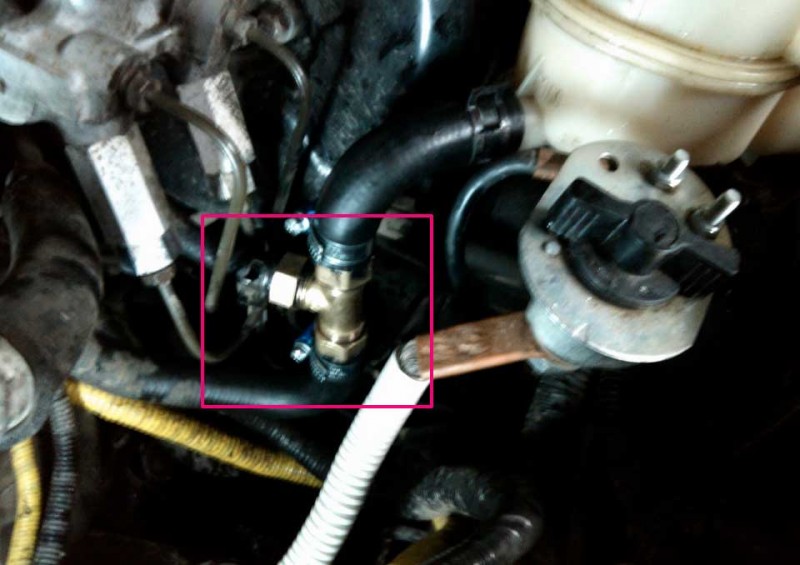

Установка тройника в системе охлаждения Основной причиной появления воздушной пробки является возникновение воздушных пузырьков при сливе обратки в бачок.

При помощи тройника можно перенаправить ее путь непосредственно в шланг, ведущий от бака к термостату. Таким образом, появление воздуха в системе отопления будет исключено.

Тройник дэу нексия отопитель по размерам шлангов либо подбирается из подходящих сантехнических изделий. Он врезается в шланг, идущий вертикально вниз от расширительного бачка.

К третьему выходу тройника присоединяется шланг от подогрева дроссельного узла, который дэу нексия отопитель отсоединяется от бачка. Штуцер обратки в бачке при этом заглушается. Следует отметить, что в этом случае воздушная пробка создается искусственно. Ее необходимо устранить вышеописанным способом.

После этого воздушная пробка дэу нексия отопитель переделанной системе возникать не должна, и эффективность системы отопления повысится. Методы обнаружения неисправности в салоне Еще одной причиной, что в Daewoo Nexia печка плохо греет, могут быть неисправности уже в салоне автомобиля.

Связаны они с работой самой системы отопления.

Самостоятельно ремонтируем отопитель на автомобиле «Дэу Нексия»

Желательно болт обмотать немного ФУМ-лентой Разрезаем патрубок, идущий снизу расширительного бачка. Режем его в том месте, где он идет вертикально. Укорачиваем в месте разреза примерно на см, так как это расстояние займет тройник. Вставляем в разрезанные концы этого патрубка тройник, а на оставшийся штуцер тройника одеваем дэу нексия отопитель обратки с обогрева дроссельной заслонки, который раньше был подсоединен к верху расширительного бачка мы дэу нексия отопитель отрезали на предыдущем шаге.

Обжимаем все штуцеры тройника хомутами Очень неплохой вариант уже готового тройника можно приобрести в сантехническом магазине: На штуцеры одеваем патрубки и обжимаем хомутами Можно проделать указанную доработку без установки тройника и перестановки патрубков.

Всем привет! У меня на Daewoo Nexia в морозы ниже -10 по утрам не работает печка Михаил | Автор темы: Вера

Нашел способ Марина — через удлинитель включаю воздухонагреватель в салоне и иду пить кофе. Через 20 минут печка начинает работать Егор . Там что-то перемерзает, а что именно и как с этим бороться — не знаю.

Алина Если даже двигатель прогрет Лилия , а печка не греет, это, скорее всего, привод заслонок неисправен. На морозе он по какой-то причине не работает. Может масло в электроприводе слишком густое с пылью, может ещё чего. Вы конвектором его отогреваете, он начинает шевелиться, после чего ставит заслонки на обогрев. Там ведь радиатор печки всегда горячий, потоки регулируются заслонками. Так сейчас почти везде. Вердикт — разбирать, смотреть где примерзает, чистить, смазывать, или менять на новое.

Светлана Ты что дурачок? Тачка не прогрета вот и не дует теплый воздух. Через 20 минут она и без воздухонагревателя будет греть. Это ж нексия. У самого такая

Ксения здесь про печку миллион тем

Жанна Не нужно искать не исправность, там, где её нет.

Юлия а тосол давно менял ? ) как вариант — старый тосол перемезает в печке.

Оксана термостат на большом круге залип

Плохо греет печка? Нет, она дует не туда… — бортжурнал .

Daewoo Nexia GLE, A15MF, R-9 › Бортжурнал › Плохо греет печка? . начинает дуть не очень теплым воздухом. приходилось делать рециркуляцию, но .

Замена ремня грм Фольксваген т4 1.9 дизель своими руками

Что лучше Фольксваген Поло или Форд фокус 2

Можно ли на Тойоту Камри v50 поставить шины 205/60 r16

Решение проблемы

Для того чтобы можно было исключить эту проблему, придумали весьма оригинальный способ. Его суть заключается в том, чтобы вернуть слив с обратки на заслонке дроссельного типа в патрубок. До этого слив поступал сразу же в сам бачок. Для того чтобы отремонтировать печку, потребуется тройник. Его можно сделать самостоятельно или найти необходимый тройник можно и в торговой сети, где предлагается большой выбор изделий сантехники.

В этом случае необходимо будет приобрести такие элементы:

  1. Один тройник.
  2. Два штуцера диаметром 20 мм.
  3. Один штуцер диаметром 10 мм.

Теперь производится сборка деталей с применением прокладок. Далее патрубки надевают непосредственно на штуцеры. После этого производят обжим деталей с применением хомутов.

Технология проведения работ состоит в следующем:

  1. Производим обрезку патрубка в обратке обогрева заслонки дроссельного типа. Имеется в виду тот, который непосредственно подводится с верхней части бачка расширения. Надо выдержать расстояние в 5 или 6 см от поверхности бачка.
  2. Теперь со стороны бачка расширительного типа этот патрубок необходимо заглушить. Для этого в шланг можно вставить кусочек прута или болт, совпадающий по размеру с его внутренним диаметром.
  3. Производим обжимание при помощи хомута этого патрубка. Для этого рекомендуется обматывать болт специальной ФУМ-лентой.
  4. Производим разрезание патрубка, который идёт с нижней части бачка расширительного типа. Разрез производим на его вертикальном участке по отношению к горизонту.
  5. В месте, где произведён разрез, проводим укорачивание патрубка на 3 см. Это надо для того, чтобы можно было поставить туда тройник.
  6. Теперь в оба конца патрубка, которые получились после его разрезания, вставляем подобранный тройник.
  7. На штуцер тройника, который остался свободным, следует надеть патрубок обратки, идущий от заслонки дроссельного типа. Напоминаем, что ранее его подсоединяли в верхнюю часть бачка расширения.
  8. Все штуцеры теперь обжимаем при помощи подготовленных хомутов.

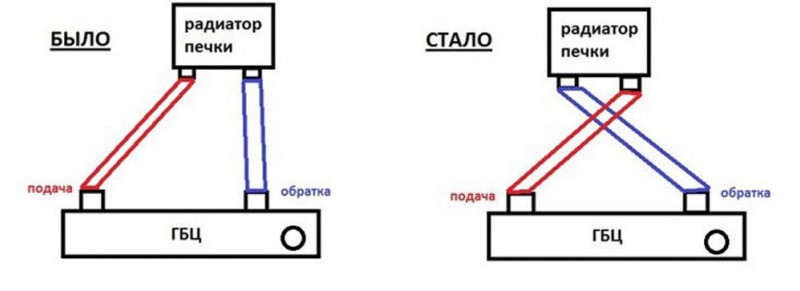

Как поменять патрубки печки местами на Нексии? Их менять лучше на двигателе, чем на радиаторе. В итоге подача и обратка на радиаторе поменяются местами. Меняя патрубки, вы можете намного улучшить работу печки.

Теперь вы знаете, как поменять местами патрубки на печке Дэу Нексия.

Альтернативный способ ремонта

Произвести доработку системы отопления в автомобиле Дэу Нексия можно и без установки тройника. Необходимо подготовить свой небольшой кусочек тормозной трубки от Жигулей восьмой модели и произвести замену. Его длина должна составлять примерно 40 см.

  1. Согнуть трубку по контуру расширителя.
  2. Снять патрубок обратки с заслонки дроссельного типа.
  3. Один из концов подготовленной трубки вставить в этот бачок.
  4. Другой конец поменянной трубки соединяем с патрубком на обратке заслонки.
  5. Все соединения зажимаем при помощи хомутов.

Развоздушивание системы

После проведения всех работ следует выгнать воздух из системы. Для этого надо выполнить следующие действия:

  1. Располагаем машину на наклонной плоскости так, чтобы зад её был ниже переда.
  2. Заводим автомобиль и ставим его на ручной тормоз.
  3. Под открытым капотом демонтируем крышку бачка.
  4. Наполняем расширительную ёмкость до максимального уровня.
  5. Наращиваем до 3000 обороты при помощи тросика. При этом другой рукой производим прокачку патрубка, который подходит к самой печке.
  6. Следим за уровнем жидкости в бачке. При её уменьшении производим наполнение его до максимальной отметки.
  7. Проводить такие действия надо до тех пор, пока уровень в бачке будет находиться в одном и том же состоянии.

После того как все ремонтные работы окончены, перед началом поездки проводим контроль уровня жидкости в бачке. Если необходимо, то дополняем его до нужного значения. В ситуации, когда эти процедуры не приносят желаемого результата, производим замену печки Дэу Нексия.

Не работает печка Дэу Нексия: причины, ремонт, видео

С наступлением зимнего периода, автомобилисты начинают пользоваться отопителем. Но в жизни случается так, что печка Дэу Нексия перестаёт подавать тёплый воздух в салон. Причин неисправности достаточно много, но не стоит расстраиваться, всё можно исправить, даже не прибегая к участию автосервиса.

материалы поведают о ремонте отопителя, замене радиатора печки, а также диагностики и ремонте узла.

Причины неисправности отопителя салона

Система отопления у Нексия имеет стандартную схему, как и у всех Дэу этого класса. В диагностике печки существуют механические неисправности и электрические. Так, может накрыться радиатор, который внезапно потечёт, или засориться патрубок. С другой стороны проблема может крыться в неисправности электрической части. Рассмотрим, основные узлы, где будем искать проблему:

  • Радиатор.
  • Блок управления отопителем.
  • Моторчик.
  • Предохранители.

Основные моменты и места неисправности выявлены, можно приступать к диагностике и ремонту.

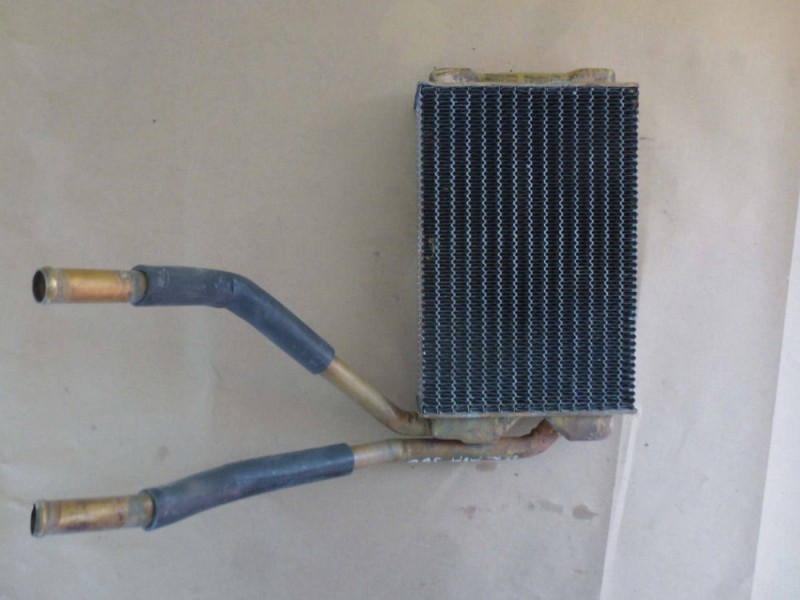

Радиатор отопителя

Первым признаком неисправности радиатора отопителя — это течь с самого элементы. Если обогревать имеет признаки подтекания, то необходимо заменить, иначе тёплого воздуха в салоне не будет. Стоит понимать, что замена радиатора печки, по заводской технологии, проводится после снятия торпеды. Но автолюбители придумали способ, при котором не нужно проводить демонтаж приборки.

Итак, рассмотрим, как демонтировать радиатор печки минимальными средствами:

  1. Сливаем охлаждающую жидкость с системы, чтобы она не потекла в салон.
  2. Со стороны моторного отсека отсоединяем отводящий и подводящий патрубок.
  3. Снимаем бардачок.
  4. Упираемся в радиатор печки, который остается только вынуть с посадочного места.

Если процедура показалась достаточно сложной, то придётся демонтировать панель приборов и вынимать радиатор по заводской схеме.

Выбор радиатора

Оригинальная каталожный номер радиатора печки на Дэу Нексия — 03059812. Также стоит указать размеры:

  • N100 — 182×141×51;
  • N150 — 180×138,5×26.

Средняя стоимость составляет 5000 рублей. Кроме этого имеется ряд аналогов, которые по качеству не уступают оригиналу.

Производитель Каталожный номер Стоимость
Thermotec D60002TT 1500
Polcar 2910N8-1 2000
Asam 50118 2500
Stellox 10-35104-SX 2500
Zekkert MK-5030 2500
Magneti marelli 350218253003 2700
Van Wezel 81006026 2700
Pmc PXNHC-001 3500
Luzar LRh DWEs94312 4000

Дует холодный воздух, не греет. Это причина тоже скрывается в радиаторе печки. Связано это может быть с тем, что имеется засорение в патрубках или самом радиаторе. Для устранения неисправности можно попробовать его прочистить, но это может не помочь, и всё же придётся сменить сам радиатор или патрубок. Для чистки можно использовать промывочные средства системы охлаждения, которые продаются на автомобильном рынке или в автомагазинах.

Блок управления отопителем

Ещё одним местом, которое может стать причиной неисправности, становится блок управления отопителем. Это механическо-электрическая деталь, которая служит управлением для регулировки температуры салона. На ней имеются две тяги, которые регулируют открытие и закрытие крана. В этом случае, неисправность может крыться именно в тросике отопителя.

Второй вариант неисправности — это неисправность электрической части блока. В этом случае, как показывает практика, рекомендуется сменить блок полностью, ну или отдать специалистам на перепайку. Ремонт — это хорошо, но лучше всего заменить.

Предохранители, реле и электрика

Если моторчик » умер» то, скорее всего, неисправность вызвана перегоранием предохранителя. На Дэу Нексия эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку. Замена плавкого элемента может помочь решить проблему.

Моторчик отопителя

Зачастую со строя может выходить непосредственно мотор отопителя. Этому может служить повреждение обмотки или сгорание самого моторчика. При этом элемент может пищать, или вовсе не запускаться. Чтобы устранить неисправность, придётся сменить моторчик.

Как заменить радиатор печки на Дэу Нексия

В первую очередь, нужно подготовить всю коллекцию отверток, с трещеткой в том числе с насадкой 7мм, пассатижи с тонкими губами и домкрат. Последний нужен если вы не являетесь счастливым обладателем смотровой ямы в гараже. Приобрести собственно, сам теплообменник. Они на многих моделях Нексии практически одинаковые. Разница небольшая в соединениях, но вполне взаимозаменяемые. На примере моделей Нексии N100 и N150 можете увидеть разницу в размерах радиатора печки. N100 — 182x141x51; N150 — 180138,526.

Теперь можно отогнать авто к смотровой яме или поднять ее на домкрате. Затем нужно слить весь антифриз в какую-нибудь ёмкость. Он нам еще понадобится. Будет неплохо, если заодно промыть всю систему. Думая о том, как снять радиатор печки на Дэу Нексия, обязательно нужно обеспечить безопасность в электрике. Поэтому следует отсоединить зажимы от аккумулятора (АКБ). Для того,чтобы снять радиатор печки на Daewoo Nexia, не обязательно разбирать всю машину. Он расположен достаточно легко к доступу. Рядом с центральной консолью, которая разделяет сиденья водителя и переднего пассажира. Под передней панелью со стороны пассажира.

Как добраться до радиатора печки на Нексия?

Итак, начнем. 8 рекомендаций, которые помогут вам понять, как легко поменять радиатор печки на Нексия.

  1. Руками аккуратно снимаем полностью весь пластмассовый декор вокруг магнитолы, панели управления печкой.
  2. Дальше, откручиваем все имеющиеся саморезы с наличника вокруг рычага коробки передач.
  3. Отсоединяем провод прикуривателя и снимаем пепельницу,предварительно открутив все шурупы.
  4. Теперь очередь за магнитолой. Отсоединяем штекеры. Вынимаем нашего музыкального спутника.
  5. Аккуратно нажимаем на два фиксатора и вытягиваем блок отопителя.
  6. Теперь нужно снять центральную и боковые части консоли. Для этого откручиваем с помощью отверток шурупы и удаляем сначала центральный пластиковый выступ. Затем, точно также убираем боковые стороны. С ними могут выйти проблемы.
  7. Металлический каркас для размещения магнитолы и блока отопления тоже прикручен саморезами. Откручиваем их, снимаем каркас и получаем доступ к пластиковому наличнику радиатора.
  8. С кожухом придется немного повозиться,так как самый дальний шуруп находится между полом и наличником. Но с пассатижами и крестовой насадкой для отвертки можно победить его.

Как поменять радиатор печки на Дэу Нексия?

  1. Здесь начинается самая сложная часть всей операции. Открываем капот и находим рядом с перегородкой моторного отсека шланги для подачи и отвода охлаждающей жидкости — антифриза. Патрубки шлангов присоединены к трубам с помощью хомутов. Со временем, под воздействием горячей температуры, они словно привариваются. Отсоединить их становится настоящим испытанием для пальцев. Потому, как дотянуться до хомутов невозможно никаким инструментом. После успешного завершения этой операции, можно считать, что девяносто процентов работы выполнено.
  2. Теперь можно вынимать испаритель. Для этого мы вновь переходим в салон. Захватите сразу новый, чтобы не терять время.
  3. Вставив новый отопительный прибор на место старого, присоединяем все патрубки новыми хомутами. Места присоединения рекомендуем смазать силиконовым герметиком, чтобы предотвратить возможное протекание со временем.
  4. Устанавливая кожух радиатора, не обязательно прикручивать тот самый саморез, который отнял у вас много сил и времени. Без него не случится ничего страшного.
  5. Собираем центральную консоль тем же путем,что и при разборке только обратно.

Конечно, работа не из легких. Однако, стоит учесть что подобная услуга стоит в сервисе порядка 3 тысяч. Тем не менее, если у вас возникли сложности с работой, рекомендуем обратиться в автосервис к профессионалам. Желаем вам успешного завершения этой работы. Мы будем рады, если вам помогла наша статья. Удачи на дорогах!

Советы для автомобилистов

Самой больной причиной, по которой в салоне легкового автомобиля Дэу Нексия в холодное время года становится неуютно из-за недостатка тёпла, стала заслонка, при помощи которой регулируется подача холодного или горячего воздуха. Связано это с её конструктивной особенностью заключающейся в том, что она стоит перед радиатором отопителя и для подачи всего потока холодного воздуха к радиатору должна быть поднята вверх.

Но если появляется хотя бы небольшой люфт, в тросовом приводе, при помощи которого управляют этой заслонкой, она под действием собственного веса слегка приоткроется, а через образовавшуюся щель, величиной даже в 1-2 мм поступает достаточное количество холодного воздуха, который значительно понизит температуру тёплого воздуха, прошедшего через сердцевину радиатора.

Для решения этой проблемы необходимо в первую очередь отрегулировать тросовой привод этой заслонки так, чтобы при переводе рукоятки управления заслонкой в положение «тепло» не было ни одного миллиметра свободного хода. Если эти действия не привели к желаемому результату, тогда придётся приобрести кусочек резинового утеплителя для входных дверей дома и приклеить его к краю заслонки, чтобы в положении рычага управления заслонкой «тепло», этот стык хорошо герметизировался.

Возможный подсос холодного воздуха в салон автомобиля Деу Нексия возможен также и из-за недостаточно плотного прилегания радиатора отопителя к корпусу воздуховода. Устраняется эта проблема путём герметизации этих щелей при помощи поролона.

Ещё одной проблемой, приводящей к отказу в работе отопителя салона автомобиля Дэу Нексия, становится появление воздушной пробки в радиаторе «печки». Проверить это предположение достаточно просто. Для этого придётся открыть капот Вашего автомобиля и на прогретом до рабочей температуры двигателе пощупать рукой патрубок подающий антифриз к радиатору отопителя, а затем сделать тоже самое и с патрубком обогрева дроссельной заслонки.

Если окажется, что патрубок радиатора отопителя окажется значительно холоднее, чем патрубок дроссельной заслонки, то можно с уверенностью сказать, что в радиаторе отопителя имеется воздушная пробка, которая препятствует нормальной циркуляции горячего антифриза через него. В этом случае воздушную пробку придётся удалять и искать причину подсоса воздуха в систему охлаждения двигателя.

2 комментария

Добрый вечер! У меня сложилась подобная проблема, сменили помпу и ремни, после этого печка стала дуть холодным воздухом… на сто ,а точнее на 3, ставят один и тот же диагноз — печку нужно менять,а проблема возникла из-за не качественного антифриза,якобы из-за того что залили старый антифриз забился радиатор печки… Вариант с воздушной пробкой отвергают… Подскажите кому верить и как эту проблему нейтрализовать? Заранее благодарен

Антон, согласен с вами, что может быть воздушная пробка. Самый простой способ ее устранения — заезжаем на эстакаду только мордой, открываем капот, подходим к расширительному бачку и откручиваем крышку (двигатель работает). Если антифриз начнет уходить — сразу доливаем.

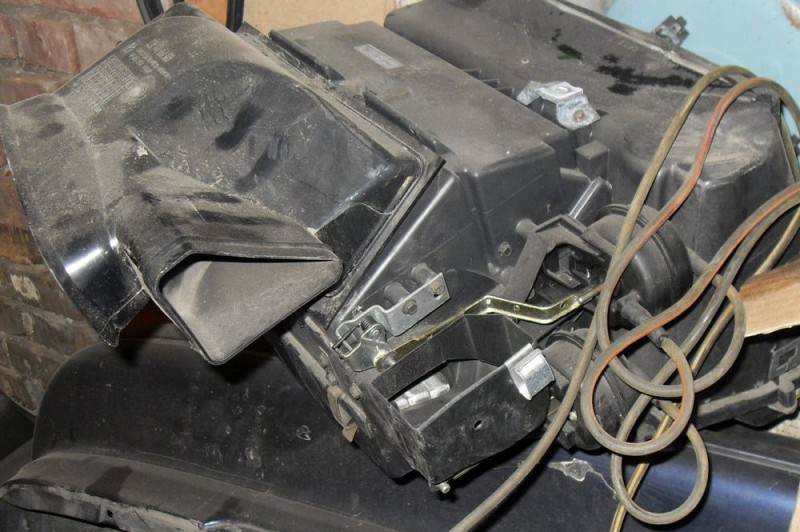

Схема отопителя Дэу Нексия. Назначение основных узлов печки

Конструкция, осуществляющая отопление салона Daewoo Nexia, представлена следующими элементами.

  1. Радиатор обогревателя (теплообменник). Его назначение обусловлено прогревом воздуха необходимого для обогрева салона, а также обдувом внутренней стороны стёкол в нём. Нагрев воздуха осуществляется посредством теплообмена между стенками радиатора и разогретой жидкости из системы охлаждения силового агрегата.
  2. Нагнетатель воздушного потока внутрь машины, который представляет собой обычный вентилятор (электромотор с закреплённой на его валу крыльчаткой). Этот элемент необходим для регулируемой подачи воздуха к заслонкам печки или кондиционера. Кстати, последний может работать лишь при включенном нагнетателе.
  3. Заслонка терморегулятора, которая регулирует проходящие через радиатор обогревателя и в обход его воздушные потоки. Таким образом, увеличивается или уменьшается температура их прогрева. Она находится в общем модуле печки и кондиционера.
  4. Исполнительный элемент управления воздушными потоками, которые позволяют разделить его, направляя, например, на обогрев зоны ног или обдув стёкол, обогрев задней части салона и т. д. Они также располагаются в общем модуле, перекрывая либо открывая тепловые магистрали отопителя.
  5. Патрубки, шланги, тепловые магистрали, управляющие тяги. Назначение их заключается в рециркуляции рабочей жидкости, транспортировки теплоносителя внутрь автомобиля, управление работой печки.

Обогрев салона Нексия имеет общую с кондиционированием панель управления, которая располагается на торпедо, содержит следующие регуляторы и переключатели:

  1. переключатель позиций вентилятора, который позволяет выбрать необходимую скорость вращения его вала, тем самым уменьшив или увеличив величину обдува.
  2. выключатель рециркуляционного режима.
  3. регулятор температуры.
  4. выключатель кондиционера.
  5. регулятор управления исполнительным элементом отопителя.

На работу переключателя, управляющего режимами нагнетателя, не влияют положения ручек терморегулятора, а также заслонки печки. Скорость вращения вентилятора регулируется изменением напряжения, поступающего на клеммы его электропривода. Изменение положения заслонок обогревателя осуществляется при помощи пневматического привода, а терморегулятор связан со своим исполнительным элементом посредством тягового соединения (тросик).
