Рулевой редуктор ваз замена масла

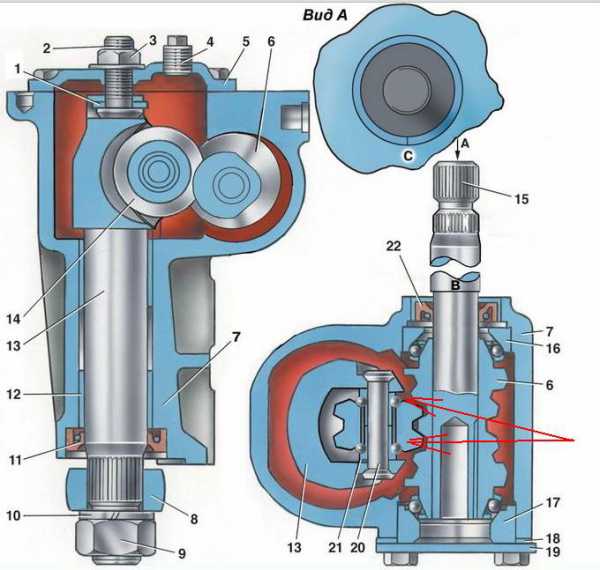

Рулевой механизм расположен в левой части подкапотного пространства (под главным тормозным цилиндром).

На автомобилях, оснащенных гидроусилителем рулевого управления, роль смазки в рулевом механизме выполняет гидрожидкость. В данном подразделе описаны работы для автомобиля без гидроусилителя рулевого управления.

  • Сколько масла в редукторе рулевого механизма? — 0,2 л
  • Какое масло заливать в рулевой редуктор? — Трансмиссионное масло 75W-90

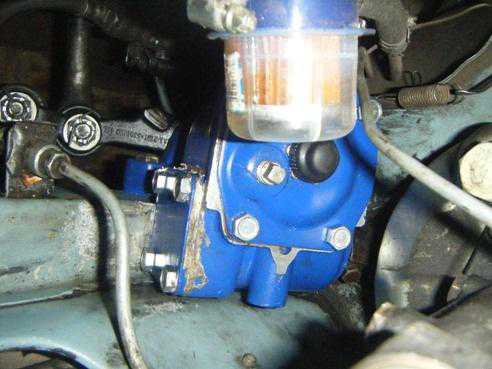

  • Для проверки уровня масла в редукторе (на фото вакуумный усилитель для наглядности снят)…

…ключом «на 8» отворачиваем маслозаливную пробку.

  1. Пробка имеет коническую резьбу.
  2. Стержнем проверяем уровень масла,…
  3. …вставляя его до упора.
  4. Уровень масла должен находиться на глубине 15 мм от верхней кромки маслозаливного отверстия.
  5. Для замены масла в редукторе…

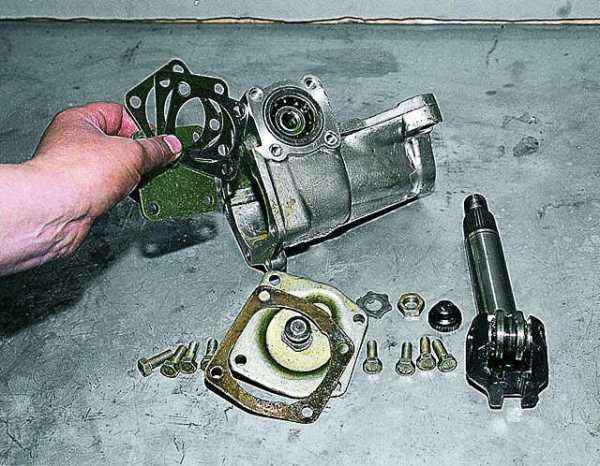

  6. …накидным ключом «на 13» отворачиваем на два-три оборота четыре болта крепления нижней крышки редуктора.
  7. Сдвинув нижнюю крышку, сливаем масло в подставленную емкость.

Затянув болты крепления крышки, через маслозаливное отверстие заливаем в редуктор 0,18 л трансмиссионного масла. Заворачиваем пробку маслозаливного отверстия.

Видео

Проблема люфта рулевого колеса на классике не нова, с ней сталкивался каждый владелец, и если в городе ездить с люфтом еще можно, то на трассе постоянно ловить машину устаешь и любая поездка на хоть сколько-нибудь серьезное расстояние очень утомляет.Решить эту проблему очень просто:достаточно подтянуть регулировочный болт.

Также в рулевой механизм у нас заливается масло, объемом 0,18л.Думаю немногие владельцы классики меняли там масло(собственно я об этом тоже никогда не задумывался), а между тем интервал замены масла, установленный заводом-изготовителем,60000км.К качеству масла рулевой механизм не требователен, главное чтобы оно там просто было.

Поэтому дорогое масло я покупать не стал, а купил 1л минерального масла «Лукойл» ТМ-5 80w90 за 150 рублей.

Также купил «мерный» стаканчик, шприц на 20мл и набор для капельницы.

Трубка от капельницы нам понадобится так как сливной пробки у нас нет, а есть только заливная, выполняющая обе функции.

  Короткоходная кулиса ваз классика

Т.к. любой вазовский рулевой механизм подтекает, со временем на нем скапливается слой грязи, ее нужно обязательно счистить чтобы она не попала в масло.Вот так это выглядит

Откручиваем пробку ключом на 8,засовываем трубку от капельницы внутрь и высасываем шприцом старое масло, если оно еще там осталось, у меня было примерно 40мл из 180.После этого можно заливать новое масло, по уровню примерно на 15мл ниже заливного отверстия, после этого закручиваем пробку.

После проделанной работой было ощущение, что управляю другой машиной, руль стал крутиться легче и люфт пропал почти полностью, жалею, что не сделал это 3 года назад.Рекомендую всем владельцам классики.

1 Замена масла в редукторе заднего моста ВАЗ

1.1 Порядок выполнения работ

2 Рулевое управление авто ВАЗ 2107
2.1 Заливка масла в редукторе рулевого управления

Общий вид редуктора заднего моста ВАЗ 2107

Наиболее нагруженным узлом в автомобиле ВАЗ 2107 является редуктор заднего моста. Но при правильной сборке, установке и своевременном техническом обслуживании он может прослужить дольше, чем даже не так нагруженные узлы.

Как указывает инструкция масло в редукторе заднего моста и КПП должно меняться после обкатки, затем после пробега двух тысяч километров и в последующем через каждые шестьдесят тысяч километров. В конструкции редуктора автомобиля ВАЗ используется особый вид гипоидной передачи со смещенными осями.

Объем масла, заливаемого в редуктор,составляет 1,35 литров. Замена масла редукторе заднего моста ваз 2107 выполняется по такому же алгоритму как и масло КПП. Замену нужно производить перед эксплуатацией авто зимой и летом. Для этих сезонов масло отличается вязкостью.

https://www.youtube.com/watch?v=aZOKMAgyJOg

Зимой она пониженная, а летом – повышенная.

Как вернуть звуковой сигнал самостоятельно

Если рулевое колесо нужно было снять, так как перестал работать звуковой сигнал, то процесс снятия осуществляется в той же последовательности, что была ранее описана. Далее понадобится сделать следующее:

  • обязательно проверить люфт руля, показатель которого не должен превышать 5 С и медный контакт звукового сигнала. Контакт располагается на рулевой колонке, если на его поверхности будут замечены следы окисления или другой вид загрязнителей, их тщательно устраняют;
  • далее выкручиваются соединительные крепежи с обратной стороны рулевого колеса, чтобы можно было снять всю панель в сборе, учитывая и контактную пластину;
  • снятый руль с панелью следует положить на стол или верстак, чтобы найти вышедший из строя контакт. Последний чаще всего является основной причиной, по которой пропадает звуковой сигнал;
  • если контакт отсоединился, его нужно просто припаять на прежнее место и установить панель с рулевым колесом.

Рулевая колонка машины – это достаточно простой элемент, но, как и все остальное в автомобиле, он со временем изнашивается. В лучшем случае, при поворачивании рулевого колеса издается неприятный скрип, а в худшем – автомобиль не меняет траектории своего движения, что серьезно повышает риск дорожно-транспортного происшествия. По этой причине, каждый водитель должен внимательно следить за состоянием своей рулевой колонки.

Устройство рулевой колонки ВАЗ 2107

Рулевая колонка служит для того, чтобы передавать вращательный момент от рулевого колеса к валу, который расположен на червяке механизма рулевого управления. Крепление рулевой колонки осуществляется за счет особого кронштейна, который имеет жесткое сцепление с механизмом рулевого управления.

Также, важным элементом рулевой колонки являются два шарнира, которые оставляют валу возможность для складывания. Именно функция складывания вала делает систему безопасной для водителя, так как в случае удара со стороны рулевой колонки, она не входит в салон машины, а складывается, тем самым сохраняя жизнь и здоровья человека, который управляет машиной. Отметим, что после выполнения ремонтных работ по ходовой части, Вам необходимо выполнить и сделать это можно своими руками.

Неисправности рулевой колонки ВАЗ 2107

Чтобы понять, что рулевая колонка неисправна, нужно обращать внимание на типовые признаки, которых не так уж и много:

1. Скрип, издающийся от рулевой колонки при повороте рулевого колеса. Этот сигнал может свидетельствовать о том, что некоторые элементы рулевой колонки износились или были по какой-то причине деформированы. 2. Люфт в рулевого колеса. Эта проблема свидетельствует о том, что крепежный кронштейн изношен или его крепление ослабло. 3. Люфт осей рулевой колонки. Это явное свидетельство о том, что произошло послабление шлицевых соединений.

Если вы заметили появление хотя бы одного из указанных выше симптомов, то срочно приступайте к замене рулевой колонки.

Замена рулевой колонки ВАЗ 2107 своими руками

Чтобы провести замену рулевой колонки на «семерке», вам потребуются некоторые инструменты:

Накидной ключ диаметром 17 миллиметров; — рожковый ключ диаметром 17 миллиметров; — торцевые головки на 30 и 17; — рукоятка оснащенная трещеткой; — строительный молоток; — монтировка; — вороток большой мощности.

После того, как весь необходимый инструментарий подготовлен, может приступать к работам, порядок действий которых описан ниже:

1. Демонтируйте рулевой вал из рулевой колонки.

2. При помощи ключа на 30 срываем крепежную гайку рулевой колонки. Сидит она очень плотно, поэтому к этой процедуре придется приложить немало усилий.

3. Отсоедините рулевую колонку от кузова автомобиля. Для этого вам потребуется открутить три крепежные гайки, удерживая болты от проворачивания с обратной стороны. Лучше всего использовать трещетку, так как она хоть немного, но упростит процедуру.

4. Снимите при помощи монтировки рулевую колонку с шлиц и рывками на себя, упираясь ногами, демонтируйте рулевую колонку.

Стоит отметить, что стоимость оригинальной рулевой колонки на ВАЗ 2107 составляет около 2000 рублей. К сожалению ремонту она не подлежит, поэтому придется раскошелиться.

Снятие и замена рулевого колеса на классических моделях Жигулей ВАЗ 2101–07 — одна из простейших операций. Для её выполнения потребуется минимальный набор инструментов и тёплые гаражные условия, когда работы ведутся в зимний период. В этом случае посещение станции техобслуживания — необоснованная трата денег. Чтобы самостоятельно демонтировать либо поменять руль, надо лишь изучить нехитрый порядок работ и запомнить несколько важных моментов.

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

  • Средняя рулевая тяга;
  • Маятниковый рычаг;
  • 2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

Заключение

. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Читать дальше: Замена подвесных подшипников форд

Из-за чего может возникнуть люфт? На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание! Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Как поменять рулевой редуктор на ВАЗ 2106

Владельцы ВАЗ 2106 считают, что рулевые редукторы «шестёрок» почти не подлежат ремонту. Исключение делается лишь в случае износа шарикоподшипников, прокладок и сальников. Тогда автовладелец разбирает редуктор и заменяет вышеуказанные детали новыми. А в случае износа червяка, шестерни или ролика решение только одно: заменить редуктор целиком, так как найти в продаже, к примеру, червячный вал от редуктора «шестёрки» или шестерню удаётся далеко не всегда. Причина проста: автомобиль давным-давно снят с производства и запчастей к нему с каждым годом становится всё меньше. Для снятия редуктора нам потребуются следующие инструменты:

  • набор торцевых головок и вороток;
  • специальный съёмник для рулевой тяги;
  • комплект накидных ключей;
  • новый рулевой редуктор;
  • ветошь.

Последовательность действий

Подготовив всё необходимое, автомобиль следует загнать на эстакаду (или на смотровую яму). Колёса машины следует надёжно зафиксировать башмаками.

  1. Левое переднее колесо машины поднимается домкратом и снимается. Открывается доступ к рулевым тягам.
  2. С помощью ветоши пальцы на рулевых тягах тщательно очищаются от грязи.
  3. Тяги отсоединяются от редукторных сошек. Для этого извлекаются крепёжные шплинты на тягах, затем накидным ключом откручиваются гайки. После этого с помощью съёмника пальцы тяг выдавливаются из рулевых сошек.

  4. Редукторный вал крепится к промежуточному валу, который необходимо будет отсоединить. Делается это с помощью рожкового ключа на 13. Промежуточный вал отодвигается в сторону.

  5. Сам редуктор крепится к кузову тремя болтами на 14. Они отворачиваются рожковым ключом, редуктор извлекается и заменяется новым. После этого осуществляется обратная сборка рулевой системы.

Рулевая колонка

Рулевая колонка является частью рулевого управления. Она сконструирована из вала со специальным шарнирным соединением и редуктора с червячной передачей. Рулевая колонка предназначена для передачи углового вращения рулевого колеса усилительному механизму с последующим изменением положения колес.

В настоящее время, рулевая колонка, помимо основной функции, выполняет еще и дополнительные. К таковым относятся: установка аппаратуры управления внешними световыми приборами и стеклоочистителями, обеспечение безопасности водителя при ДТП. Это достигается особенностями конструкции вала колонки. При столкновении вал сгибается и не наносит водителю никакого вреда.

Устройство рулевой колонки

Колонка крепится на специальном кронштейне, который находится на кузове автомобиля и креплениями, удерживающими вал на рулевом механизме. Вал имеет два кардана, которые позволяют рулевой колонке быстро сложиться в случае ДТП. На верхней части колонке установлен кожух, под которым находятся выключатели поворотных световых приборов, переключатели дальнего света и габаритных огней и выключатель управления дворниками. Верхний вал, в свою очередь, имеет 2 игольчатых подшипника, которые облегчают усилия водителя для поворота руля.

Видео — Как отрегулировать рулевую колонку ВАЗ

В процессе эксплуатации ВАЗ 2107 возникают такие неприятности, как самопроизвольное изменение направления движения автомобиля после наезда на кочки, бугры, ямы и прочие неровности дорожного покрытия. Помимо этого, может появиться характерный люфт рулевого колеса. Эти проблемы указывают на необходимость регулировки рулевой колонки. Под этим понятием понимают регулировку рулевого редуктора ВАЗ 2107.

Стоит сказать, что проблема изменения направления движения характерна для всех «семерок» и полностью эту проблему решить нельзя. Однако, путем регулировок можно добиться частичного избавления от этой неприятности.

1. Поставьте автомобиль на ровную площадку. Убедитесь, что колеса стоят прямо.

2. Выдавите рулевые пальцы при помощи специального съемника и отсоедините сошку.

3. Теперь нужно держать руль и покачивать сошку. Выполняя эту процедуру, необходимо уловить зазоры в рулевом редукторе. При зафиксированной сошке угол поворота руля не должен превышать 30 градусов и если люфт имеется, то выкручивают регулировочную гайку на редукторе и закручивают прижимной винт. После этого, снова затягивают гайку.

Примечание. Не пережмите регулировочный винт и не сорвите резьбу. Слишком сильно затянутый винт может стать причиной тугого вращения рулевого колеса. Данный параметр контролируется нормой усилия на рулевое колесо – 25кгс. Эта цифра контролируется с помощь динамометрического ключа при запрессованных пальцах и установленной сошке.

Ремонт рулевой колонки своими руками

Под ремонтом рулевой колонки подразумевают ремонт рулевого редуктора ВАЗ 2107. В процессе эксплуатации рулевого редуктора, возникают различные виды неисправностей: начиная от безобидного скрипа рулевого управления и заканчивая полным отказом рулевого управления.

Конечно, скрипы устраняются заменой устаревших элементов панелей облицовки и заменой неисправных блоков, предназначенных для переключателей.

Для предотвращения скорейшего износа механизма рулевого редуктора, необходимо контролировать уровень масла и поддерживать его в норме. А вот в случаях, когда неприятность уже произошла, но все обошлось, необходима замена рулевой колонки ВАЗ своими руками.

Неполадки рулевого управления

Рулевой механизм, как и любой другой узел транспортного средства изнашивается и со временем требует ремонта. Чтобы упростить поиск и устранение поломок, существуют определённые признаки, позволяющие выяснить характер поломки и устранить её в короткие сроки.

Течь масла

На «классике» проблема «мокрого» рулевого редуктора является довольно распространённой. Причин этому может быть немало:

  • износ сальника;
  • подтекание из-под прокладки;
  • ослабление крепежа, которым фиксируется крышка механизма;
  • коррозия первичного вала.

Если сальник и прокладки можно заменить, болты подтянуть, то при повреждении вала, деталь придётся шлифовать.


Одним из вариантов избавиться от течи масла из редуктора при исправных сальниках является обработка крышки герметиком

Тугой руль

Иногда бывает, что для поворота баранки необходимо прилагать заметно больше усилий, чем обычно. К появлению этой неисправности могут привести несколько причин:

  • неправильная установка развал-схождения колёс;
  • поломка одного из элементов в рулевом механизме;
  • нарушен зазор между червяком и роликом;
  • крепёж оси маятника сильно затянут.

Люфт руля

Одной из причин появления свободного хода в рулевом механизме является износ крестовин вала. Помимо них люфт появляется в самом редукторе. Если узел имеет большой пробег, то его желательно разобрать, осмотреть, в каком состоянии находятся все элементы, заменить детали с большим износом, после чего провести регулировку.

Стук и вибрация

Если во время движения на руле чувствуется отдача, то причин такого явления может быть немало. Управление транспортным средством в таком техническом состоянии приводит к быстрой утомляемости и снижает уровень безопасности. Поэтому рулевой механизм нуждается в диагностике.

Таблица: причины вибраций и стуков на руле и способы их устранения

Причина неисправности рулевого управления Способ устранения неисправности
Увеличенный зазор в подшипниках ступиц передних колёс Отрегулируйте зазор ступиц передних колёс
Ослабление гаек шаровых пальцев рулевых тяг Затяните гайки шаровых пальцев рулевых тяг
Увеличенный зазор между осью маятникового рычага и втулками Замените втулки маятникового рычага или кронштейн в сборе
Ослаблена регулировочная гайка оси маятникового рычага Отрегулируйте затягивание гайки маятникового рычага
Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка Отрегулируйте зазор
Увеличенный зазор в шаровых шарнирах рулевых тяг Замените наконечники или рулевые тяги
Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага Затяните гайки болтов
Ослабление гаек крепления поворотных рычагов Затяните гайки

Лада 2107 MORAY › Бортжурнал › Замена маятникового рычага

Пришло время очередной замены чего-нибудь, и этим «чего-нибудь» в этот раз стал маятниковый рычаг. Стоял заводской рычаг на втулках, который проехал без малого 90 000 км и за 10 лет эксплуатации пошел в износ. Сначала не замечал ничего, рулилась машина до последнего нормально, по дороге не «бегала», но в последнее время стал слышать «стук-стук» при повороте руля, особенно хорошо было слышно стук, когда машина стояла и при этом можно было качать руль из стороны в сторону. Загнав машину на яму, попросил отца посмотреть, откуда стук идет, потому что сам сначала грешил на рулевые наконечники и тяги. Отец сразу же показал пальцем на маятниковый рычаг, так как последний немного болтался. Так как «диагностика» производилась уже под вечер, ехать за запчастью не было смысла, и я просто немного подтянул гайку рычага. После этого руль «потяжелел» и рычаг начал скрипеть. Потом я что-то как-то подзабыл и прокатался так ещё пару недель. На днях купил-таки я замену, маятниковый рычаг на подшипниках качения. Теперь о замене. Рассчитывал заменить я этот рычаг часа за два, но не тут-то было) Всё оказалось намного интереснее!) Итак, для начала нужно было открыть доступ к рычагу, ибо всё до коробки у меня закрыто. Всю защиту не снимал, только последний лист под коробкой.

Вот он, виновник тугого и скрипучего руля.

После снятия защиты появилась офигенная задачка – нужно было снять тяги с маятника, которые были установлены 10 лет назад ещё на заводе изготовителе. Всё осложнялось тем, что не было у меня накидного или торцового ключа на 22, чтоб скрутить гайки наконечников, плюс сложность доступа к ним – маятник «смотрит» аккурат в поперечную балку между лонжеронами, из-за чего было крайне сложно было подступиться к этим гайкам рожковым ключом.

Решил пойти немного другим путём. Попробовал сначала открутить крепление маятникового рычага, чтобы была возможность немного наклонить всю эту конструкцию вниз, дабы была возможность скрутить тяги. Опять же, не всё так просто – верхний болт находится чёрт его знает где (ни сверху, ни снизу не подлезть ключом) + гайки с внешней стороны лонжерона под подкрылком прокручивались (отец говорил, что они приварены были на его старой семёрке, что должно было облегчить задачу). Для откручивания верхнего болта крепления рычага использовал головку на 17 с переходником из набора, за который держал головку ключом на 13, под подкрылком гайку откручивал накидным на 17, не снимая подкрылка (лень было), просто отвернув один из саморезов и отогнув подкрылок в сторону. С нижним болтом проблем не возникло.

Регулировка люфта рулевого механизма ВАЗ 2107

Увеличенный люфт руля ВАЗ 2107 — достаточно распространенная проблема, характерная для всего семейства “классики”. В большинстве случаев устранить неисправность можно самостоятельно, не прибегая к сложному дорогостоящему ремонту

Важно лишь правильно диагностировать и локализовать причины люфта в рулевом механизме

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

  • установить машину на ровную площадку;
  • проверить давление в шинах, при необходимости подкачать их;
  • выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески

  • разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
  • плавно вращайте руль, пока напарник следит за положением передних колес;
  • как только колеса начнут смещаться, остановите вращение руля;
  • сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
  • плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
  • нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
  • померяйте расстояние между метками по ободу колеса.

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Причины люфта руля ВАЗ 2107

Если вы заметили недопустимый люфт руля ВАЗ 2107, причины его могут заключаться в следующем:

  • не затянута центральная гайка крепления рулевого колеса на оси;
  • ослаблена гайка крепления рулевой колонки к редуктору;
  • не отрегулирован червячный редуктор рулевого механизма;
  • изношены втулки маятника рулевого механизма;
  • повреждены рулевые тяги или изношены их наконечники.

Все перечисленные проблемы требуют немедленного вмешательства. Иначе рулевой механизм может выйти из строя и машина потеряет управление.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма.

Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

Замена маятникового рычага

Если ремонт невозможен, можно установить новый маятниковый рычаг и закрепить его. Порядок действий обратен снятию маятника с кузова автомобиля.

Замена маятника на ВАЗ 2107 является достаточно несложным процессом. Произвести его можно самостоятельно.

Первым сигналом, который необходимо учесть, и произвести замену маятника является согнутая сошка маятникового рычага. Произвести ремонт замены маятника можно и без эстакады. Изначально необходимо демонтировать корпус основного фильтра, чтобы он не мешал. Далее необходимо отвернуть корончатые гайки рулевых тяг, а также гайку шарового пальца. После этого необходимо произвести выпрессовку шаровых пальцев обеих рулевых тяг. Для этого используется длинный стальной прут, на который наносится удары молотком.

Далее необходимо произвести снятие саммантникового рычага. Эта процедура совершенно несложная (необходимо всего лишь повернуть две гайки рычага). На этом разборка закончена. Далее необходимо заменить маятник. Он не разборный, поэтому его необходимо заменять полностью. Сборка деталей производится в обратном порядке. После вмешательства в подвеску и рулевое управление необходимо обязательно проверить развал схождение. На этом замена маятника транспортного средства завершается.

Процесс замены маятника абсолютно несложен. Именно поэтому можно не обращаться по таким «пустякам» на СТО, а выполнить ремонт своими руками. Эта процедура не требует специальных приспособлений и инструментов. Для замены маятника необходимо всего лишь торцовый и гаечный ключ. Впервые процесс замены маятника лучше всего провести под наблюдением опытного специалиста.

Более подробно а том, как произвести замену маятника на ВАЗ 2107 можно узнать на следующем видео.

Тяги, сошка, шарниры- где все это?

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки: -повышенный люфт (свободный ход) руля; -стуки в районе передних колес; -затрудненное (тугое) вращение руля. Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу. Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем: -люфт руля по ободу 18 – 20 мм; -в шарнирах и соединениях не должно быть стуков; -крепления картера рулевого механизма и маятникового рычага не ослабли; -в шаровых шарнирах тяг и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении; -усилие поворота руля не превышает 20 кгс; -регулировочные муфты боковых тяг надежно закреплены хомутами; -все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Устройство редуктора рулевого механизма

Прежде чем приступить к ремонту рулевой колонки, нужно ознакомиться с её устройством, а также принципом работы. Конструкция состоит из следующих основных элементов:

  • узла, предназначенного для передачи усилия от поворота рулевого колеса на исполнительные механизмы;
  • рулевой колонки, которая поворачивает колёса на нужный угол.

Механизм рулевого управления состоит из:

  • составного вала с карданной передачей;
  • руля;
  • рулевого редуктора червячного типа.

В конструкции есть следующие составные элементы:

  • маятник;
  • поворотные рычаги;
  • рулевые тяги.

Поскольку наружные тяги имеют две части, это позволяет производить регулировку угла схождения. Рулевое управление функционирует следующим образом:

  1. Водитель воздействует на рулевое колесо.
  2. Через карданные шарниры приводится в движение червячный вал, посредством которого уменьшается количество оборотов.
  3. Червяк вращается, что способствует перемещению двухгребневого ролика.
  4. Вторичный вал редуктора поворачивается.
  5. На вторичном валу насажена сошка, которая вращается и увлекает за собой рулевые тяги.
  6. Посредством этих деталей прилагается усилие на рычаги, тем самым выполняется поворот передних колёс на нужный водителю угол.

Признаки неисправности редуктора

По мере эксплуатации автомобиля у рулевой колонки могут возникать неисправности, которые требуют ремонта. Наиболее распространёнными из них являются:

  • утечка масла из редуктора;
  • посторонние звуки в механизме;
  • для поворота руля требуется прилагать большое усилие.
