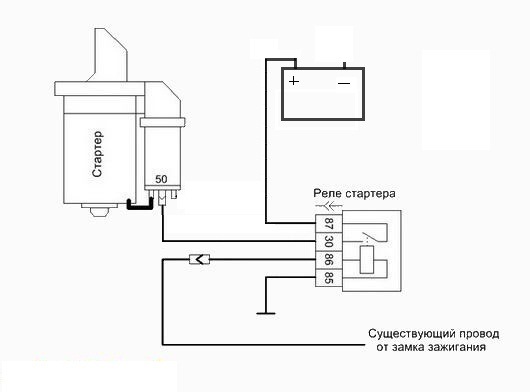

Как подключить реле стартера и добавочное реле

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).Решил поставить реле стартера заодно сделал дополнительную массу.Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой.Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Разновидности

Существует несколько типов данных механизмов:

• Редукторный.
• Безредукторный.

Стартер КамАЗа относится к первому типу устройств. Данный механизм является наиболее мощным, поскольку здесь передачу крутящего момента с якоря на шестерню осуществляет редуктор. Такие стартеры обладают не только высокой мощностью, но и хорошим пусковым моментом. Также они имеют большой срок эксплуатации. Данные виды стартеров используются на 90 процентах современных автомобилей.

Что касается безредукторных элементов, они действуют следующим образом. После поступления напряжения на электромагнитный включатель, шестерня бендикса перемещается и зацепляет венец маховика. Ток поступает на якорь. Происходит вращение. Шестерня с валом совмещаются благодаря муфте свободного хода. После успешного запуска двигателя данное соединение ослабляется. Подача тока прекращается, и шестерня возвращается в свое исходное положение. Ввиду низкого КПД и малой ремонтопригодности, безредукторные элементы практически не используются в автомобильной отрасли.

Где находится реле стартера на ваз 2110 инжектор 8

Многие автовладельцы при невозможности завести двигатель с помощью стартера, начинают «грешить» не на него (работоспособность довольно просто можно проверить), а на реле.

Но… обыскивают все подкапотное пространство, и ничегошеньки не обнаруживают, даже отдаленно похожего на искомое. Вот почему на различных форумах все время проскакивают вопросы о том, где находится реле стартера ВАЗ 2110, и как его отыскать.

Схема-устройство стартера

Ответ на этот вопрос довольно прост: оказывается, на многих автомобилях довольно большого семейства «десяток» дополнительное реле конструкцией не предусмотрено, и вы его здесь не найдете!

Реле стартера

Втягивающее реле стартера

Устройство и работа

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.

Это проявляется в том, что работа запускающего двигатель механизма нечеткая, то срабатывает, то нет, или медленно вращается. В принципе, решить эту проблему можно, нужна просто самостоятельная установка дополнительного реле, что многие и делают.

Проверка

Для того, чтобы проверить, исправно ли тяговое реле, нужно вначале добраться до стартера. Расположен он под капотом, в стандартном для ВАЗов месте – слева ниже АКБ, около КПП.

Сам стартер и втягивающее устройство находятся в одном корпусе, на котором также имеются две клеммы. Демонтируя или устанавливая на место устройство, следует быть предельно внимательным, чтобы не замкнуть эти клеммы.

Нужно проверить предел напряжения, который имеет тяговое реле. Граничное напряжение – не более 8В. Кроме того, температура во время процесса срабатывания не должна быть выше 25°С, иначе надежной работы и защиты стартера не дождетесь.

Кроме того, можно иногда можно визуально заметить поломку. В таком случае необходима установка нового механизма, но вначале нужно произвести разбор.

Снятие

Демонтаж и разбор производится так:

• От АКБ отключить «минус»;
• Снять воздушный фильтр;
• Отсоединить колодку проводов, идущих на тяговое реле;
• Открутить гайку, крепящую наконечник силового привода (ключ 13);
• Открутить гайки, крепящие стартер (ключ 15). Верхняя гайка скручивается легко, а к нижней нужно еще подступиться;
• Снять стартер;
• Открутить гайку от нижнего вывода тягового реле и отключить провода;
• Открутить его крепежные болты (ключ 8), снять.

Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

• Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
• Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
• В цепи питания есть обрывы. Лечение – замена цепи;
• Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
• Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Как заменить?

Если тяговое реле оказалось неисправным, самостоятельным ремонтом лучше не заниматься, чтобы не вызвать блокировки всей системы запуска двигателя. Лучше всего его сразу заменить новым, установка которого не должна вызвать трудностей, и осуществляется в обратном разборке порядке.

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

• Защищает стартер от замыкания контактов в зажигании.
• С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
• Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:

• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.

1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

Каждый водитель желает ездить на автомобиле, который предсказуемо себя ведет с начала проворота ключа в замке зажигания. Но иногда именно в этот момент случаются неприятности с авто. Одним из виновников данного события может оказаться реле в стартере.

Перед тем как проверить втягивающее реле стартера, желательно убедиться в однозначности выставленного диагноза. Для этого проводится поверхностная проверка участвующих элементов в системе запуска автомобиля.

Диагностика проблемы с запуском мотора

Водитель должен убедиться, что проблема заключена исключительно в неисправности реле. Для этого можно провести визуальный осмотр электропроводки, помереть заряд аккумуляторной батареи. Если эта схема и все параметры в норме, то с высокой долей вероятности поломка кроется в реле стартера.

Отсутствие щелкающих звуков от стартера говорит об отсутствии работы втягивающего реле. Если включение/выключение слышно, то поломка находится вне реле.

Для начала нужно повторить попытку с проворотом ключа в замке зажигания. Молчание мотора в ответ на эти действия приведет к разбору стартера. Но, до того как разобрать втягивающее реле стартера, его нужно демонтировать из подкапотного пространства.

Как работает реле

Разобраться в неисправностях механизма всегда помогает знание устройства, поэтому выясним принцип работы втягивающего реле стартера. На катушку поступает напряжение от автомобильной АКБ. За счет этого формируется магнитное поле, взаимодействующее с якорем, который вращаясь, натягивает пружину. За счет ее взаимодействия с бендексом, последний входит в зацепление с шестерней маховика коленвала.

Схема реле

Замкнувшиеся контактные элементы блокируют подачу напряжения на обмотку, однако якорь за счет магнитного поля не выходит из зацепления. Он возвращается лишь за счет удерживающей пружины после прекращения электроподпитки катушки. Бендекс в это время выходит из зацепления с маховиком.

Наиболее вероятные неисправности

Визуальный контроль неисправного реле обычно выявляет подгоревшую проводку на контактах. Также сами контакты утапливаются (залипают), возможно разизолирование и подгорание обмоток катушки.

Часто можно ориентироваться на такие симптомы, после которых может потребоваться ремонт втягивающего реле стартера своими руками:

• неотключение стартера после запуска двигателя;
• щелчок после проворота ключа на стартере может произойти, но дальнейшего запуска мотора не происходит;
• слышно холостое вращение стартера после проворота ключа, но двигатель молчит.

Для ремонта реле потребуется разобрать этот элемент. Однако, попадаются модели, имеющие неразборное устройство, такие требуется только заменить. Этот вид ремонта является наиболее распространенным.

Работы по замене реле

Любые действия хоть демонтаж, хоть проверка втягивающего реле стартера должны начинаться с отключения электропитания от батареи автомобиля. Если этого не делать, то возможными последствиями окажется короткое замыкание и повреждение всей проводки. Такая замена может очень дорого обойтись.

Ремкомплект

До раскрытия корпуса надо с поверхности очистить нагар и грязь, чтобы они не попали внутрь электрического прибора. Затем надо ослабить гайку на щеточном узле и отсоединить контакт от болта. Теперь можно ослабить стяжку и ее болты, которые прижимают блок к массе. Достаем реле из подкапотного пространства.

Отвинчиваем гайку на торце и раскрываем внутреннее содержание. Достаем перегоревший или нерабочий сердечник, а на его место монтируем новый. Сборку проводим в обратном порядке и монтируем деталь в подкапотное пространство. Если все было собрано правильно, то мотор должен запуститься с первого раза.

ktonaavto.ru

Самостоятельный поиск неисправностей сигнализации

• Устранить неисправность и снять блокировку двигателя своими руками зачастую удается в том случае, если получится обнаружить перегоревшие предохранители. Данная проблема часто приводит к сбоям в работе сигнализации. Предохранители необходимо проверить, в случае обнаружения проблемного элемента необходимо заменить сгоревший предохранитель на заведомо исправный.
• Неполадки в работе сигнализации также могут быть связаны с недостаточным зарядом АКБ или плохо закрепленными клеммами на контактах батареи. В этом случае АКБ еще способна вяло провернуть стартер, но блокировка двигателя уже может сработать и далее препятствовать запуску ДВС.

Еще одним шагом станет проверка концевых выключателей (концевиков), которые находятся под крышкой капота и багажника. Попадание влаги или окисление концевика часто становится причиной неверного сигнала на управляющий блок сигнализации, что приводит к блокировке двигателя

Обратите внимание, что непрофессиональная установка сигнализации и концевиков, а также неправильно осуществленная мойка двигателя может привести к сбоям в работе электрооборудования

Неисправности стартера и методы их устранения:

При включении стартера якорь не вращается

Вероятная причина неисправности	Способ устранения
Нарушен контакт щеток с коллектором	Снимите стартер с двигате­ля, разберите его и устраните причину неисправности
Отсутствует контакт в выключателе тягового реле стар­тера	Отсоедините провода от стар­тера, снимите крышку выклю­чателя с клеммами. Если кон­такты подгорели, зачистите их. Сильно подгоревшие контакты поверните на 180° вокруг их оси
Обрыв соединений внутри стартера или в тяговом реле	Отремонтируйте стартер в мастерской
Отсутствует надежный кон­такт в выключателе зажигания на клемме «С»	Проверьте цепь с помощью контрольной лампы, присоеди­ненной к клемме «С» и «мас­се». При отсутствии напряже­ния на клемме «С» в положе­нии, соответствующем включе­нию стартера, выключатель за­жигания замените
Оборвана обмотка или под­горели контакты в дополни­тельном реле	Проверьте цепь с помощью контрольной лампы. Лампа, соединенная с клеммой «К» дополнительного реле и «мас­сой», должна загораться при включении стартера. Если лам­па не горит, то разберите реле, зачистите контакты
Заедает якорь во втулке ка­тушки электромагнита	Очистите от грязи якорь, ре­ле и втулку. При наличии сме­щения тягового реле относи­тельно рычага стартера отре­монтируйте в мастерской

 После пуска двигателя стартер не выключается

Вероятная причина неисправности	Способ устранения
Заедает привод на валу яко­ря	Разберите стартер и устра­ните причину заедания
Спекание контактов выклю­чателя тягового реле или до­полнительного реле	Устраните неисправность или замените реле новыми

 Самовключение стартера при движении автомобиля

Вероятная причина неисправности	Способ устранения
Заедает запорная часть вы­ключателя зажигания	Замените выключатель за­жигания

Стартер УАЗ

Беда с реле для стартёра

Всем доброго дня. Вот уже не знаю куда писать последняя надежда на этот форум. Проблема в том что у меня не давно сломалась буханка, а именно то ли реле на стартёр полетела, то ли сам стартёр. Я купил новый стартёр и реле, стартёр поставил а вот с реле засада не могу разобраться с проводами, реле стандартное 4-рёх контактное,(на нём цифры 30,85,86,87.) Нашёл схему подключения вроде всё делаю по схеме а при повороте ключа стартёр не срабатывает, проверил реле оно рабочее, пробовал даже дома подключать, взял стартёр, реле, АКБ, замок зажигания, всё подсоеденил та же история. Подскажите умные люди в чём проблема, где я ошибаюсь, в проводке я совсем плохо разбираюсь.

Второй вопрос когда я завожу уаз с помощью отвёртки он некоторое время работает после завода, а потом глохнет при этом стартёр очень горячий, в чём может быть причина??

Ну и последний вопрос у меня в буханке стоит два реле 4-рёх контактных, одно наверное на стартёр, а второе зачем,их должно быть два или одно.

Всем заранее спасибо за ответы буду очень признателен за любую помощь.

Источник

Дополнительное реле стартера, это решение проблемы или нет.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

• Номинальная мощность 1,55 кВт
• Потребляемый ток при максимальной мощности не более 375 Ампер
• Потребляемый ток в заторможенном состоянии не более 700 Ампер
• Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

1. АКБ
2. генератор
3. сам стартер
4. замок зажигания

1 – вал привода;	20 – контактные болты;
2 – втулка передней крышки;	21 – вывод «положительных» щеток;
3 – ограничительное кольцо;	22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты;	23 – щеткодержатель;
5 – ролик обгонной муфты;	24 – «положительная» щетка;
6 – опора вала привода с вкладышем;	25 – вал якоря;
7 – ось планетарной шестерни;	26 – стяжная шпилька;
8 – прокладка;	27 – задняя крышка с втулкой;
9 – кронштейн рычага;	28 – коллектор;
10 – рычаг привода;	29 – корпус;
11 – передняя крышка;	30 – постоянный магнит;
12 – якорь реле;	31 – сердечник якоря;
13 – удерживающая обмотка;	32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка;	33 – планетарная шестерня;
15 – тяговое реле;	34 – центральная (ведущая) шестерня;
16 – шток тягового реле;	35 – водило;
17 – сердечник тягового реле;	36 – шестерня с внутренними зубьями;
18 – контактная пластина;	37 – кольцо отводки;
19 – крышка тягового реле;	38 – ступица с наружным кольцом обгонной муфты.

Демонтаж стартера и связь с реле

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

• Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
• Минусовую клемму от аккумуляторной батареи следует снять.
• Осуществляется демонтаж корпуса воздушного фильтра .
• От реле отсоединяется колодка проводов тягового реле.
• Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

• В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
• Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
• Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Ваз 21102 где находится реле стартера защиты нужно знать

Главными причинами возникновения данных неполадок, может стать:

• Межвитковое замыкание реле.
• Обрывы в цепи питания.
• Несвоевременное срабатывание якоря или же его холостая работа.
• Окисление проводов, соединений, обмотки.
• Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

Чтобы избавится от данных неполадок, необходимо проделать несколько действий:

• Заменяется тяговое реле.
• Проверка и при необходимости замена проводов.
• Вращение якоря необходимо вернуть в легкую работу.
• Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

• Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
• Там же осуществляется отключение провода.
• Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
• Тяговое реле снимается.
• Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
• Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Схема втягивающего реле стартера

Схема втягивающего реле

В дополнение к предыдущему пункту представляем вашему вниманию схему втягивающего реле стартера. С ее помощью вам будет легче понять принцип действия устройства.

Втягивающая обмотка реле всегда подключена к “минусу” через стартер. А удерживающая обмотка — непосредственно к аккумулятору. Когда сердечник реле прижимает рабочую пластину к болтам, и на стартер подается “плюс” от аккумулятора, то аналогичный “плюс” подается и на выход “минуса” втягивающей обмотки. Из-за этого она отключается, и ток продолжает идти только по удерживающей обмотке. Она слабее, чем втягивающая, однако обладает достаточной силой, чтобы постоянно удерживать сердечник внутри корпуса, что обеспечивает беспрерывную работу мотора. Использование двух обмоток позволяет значительно экономить энергию аккумулятора во время запуска двигателя.

ДРУГОЕ

Как подключить контактор?

Как подключить контактор?Контактор представляет собой реле высокой мощности, которое обладает небольшими размерами. Оно…

Как подключить гидроаккумулятор?

Как подключить гидроаккумулятор?Гидроаккумулятор — это весьма полезное приобретение для любого хозяина загородного дома…

Как подключить реле давления?

Как подключить реле давления?Очень часто в собственных домах для создания автономной системы водоснабжения используются…

Что такое стартер?

В английском языке существует слово «start». От этого слова и произошел русский термин «стартер». В буквальном смысле…

Как подключать туманки?Самым главным в противотуманных фарах является точная подача света. Как раз это имеет…

Как подключить реле?

Для безопасной поездки, даже на короткие расстояния, требуется хорошая оптика. На современных автомобилях все это уже…

Как завести автомобиль?

Нет автолюбителей, которые хоть раз в жизни не попадали в ситуацию, когда стартер их автомобиля или аккумулятор упорно…

Как подключить фары?

Случаются моменты, когда из-за стандартных головных фар автомобиля может произойти авария. Не всегда они могут хорошо…

Как подключить катушку зажигания?

Как подключить катушку зажигания?При возникновении проблем с запуском автомобиля с бензиновым двигателем внимание стоит…

Как подключить сигнал через реле?

Как подключить сигнал через реле?Подключение сигнала через реле решает сразу же множество проблем, главная из которых -…

Как подключить сигнализацию к замку?

Как подключить сигнализацию к замку?Процесс подключения сигнализации к центральному замку автомобиля довольно сложен.…

Если вам необходимо заменить штатное реле на автомобиле или установить новое, тогда следует ознакомиться с…

Как проверить стартер?

Как проверить стартер?С работой стартера у большинства автомобилистов могут нередко возникать разного рода проблемы.…

Как сделать стартер?

Стартер — это деталь автомобиля, которая запускает двигатель. Поломка стартера не позволит вам осуществить задуманную…

Хотите узнать, как снять (убрать полностью, а не отключить) сигнализацию из машины своими руками, тогда читайте…

В практике каждого автомобилиста хотя бы раз возникает необходимость в проверке либо замене стартера автомобиля.…

Почему стартер не крутит?

К сожалению, такой важный автомобильный агрегат, как стартер склонен отказывать в самый неподходящий момент. Почему…

Многим автолюбителям известно, что срок службы свечей зажигания автомобиля рассчитан приблизительно на 30 тысяч…

Как подключить замок зажигания?

Как подключить замок зажигания?В том случае, когда ключ в замке зажигания начал проворачиваться с большим трудом, для…

О том, для чего нужно реле, пожалуй, знает каждый автомобилист. Однако если вы столкнулись с этим впервые, давайте…

Где находится стартер?

Стартером называют основной агрегат у двигательной пусковой системы, который раскручивает  вал двигателя до необходимой…

Заключение

Диагностика неисправности втягивающего реле не относится к сложным техническим процедурам, ее по силам провести автолюбителю со средним уровнем познаний в электротехнике, обладающему слесарными навыками. При работе потребуется только знание принципов функционирования этого узла. Точная диагностика производится с помощью мультиметра. Реле не относится к устройствам, ремонтопригодным в условиях гаража. Поэтому неисправное реле заменяется на новое.

Для того, чтобы проверить стартер на исправность, необходимо знать, какие наиболее частые поломки с ним случаются. Итак, среди таких поломок, выделяют всего четыре неисправности:

• При попытке запуска двигателя, стартер его не крутит;
• Стартер крутит, однако коленчатый вал не вращается;
• Недостаточная скорость оборотов стартера;
• Стартер не выключается после запуска двигателя.

Сразу скажем о том, что проверить стартер – процедура несложная, которую могут выполнить даже начинающие автомобилисты (см. видео про проверку стартера ниже) . Общая схема такой проверки выглядит следующим образом:

1. Диагностируем стартер;
2. Проверяем работу релейного механизма;
3. Проверяем работу якоря;
4. Выполняем проверку щёток и обмотки;
5. Диагностируем работу бендикса.

Процесс проверки стартера

Для начала, нужно демонтировать и зафиксировать стартер в тисках. Чтобы выполнить проверку, необходимо будет замкнуть болты, которые находятся с внутренней стороны стартера. Делается это, с помощью небольшого куска провода, либо с помощью любого предмета из металла. Важным условием данной диагностики является то, что температура самого механизма должна быть около 20°C.

Если стартер исправен, то он будет крутить, а причину неисправности нужно будет искать в тяговом реле.

Смотрите ниже подборку видео по всем описанным в статье пунктам.

Проверка реле стартера

Диагностика реле стартера делается, с помощью двух проводов, имеющих малое сопротивление, которые подключаются по следующей схеме:

• Первый провод подключаем к реле, расположенному на корпусе стартера и к плюсовому выводу на аккумуляторе;
• Второй провод подключаем к корпусу устройства и к отрицательному выводу на аккумуляторе.

После такого подключения, якорь должен щёлкнуть и выдвинуть шестерню. Если этого не произошло, то реле неисправно и нуждается в замене.

Для проверки якоря стартера, потребуется «контролька» на 220В. Из эксплуатационных характеристик якоря известно, что он может быть использован только при сопротивлении, не превышающем 10 кОм, и вибрациях порядка 0.08 мм. Процесс проверки якоря:

• Подключаем якорь к источнику питания;
• Лампу подключаем к корпусу устройства.

В том случае, если лампа загорелась или начала искрить, при этом распространяется запах гари, то якорь вышел из строя и нуждается в замене.

Проверка щеток и обмотки

Диагностика щёток выполняется, с помощью двух проводов и лампочки на 12 Вольт. Проверку делают, подключив эту лампу к щёткодержателю и на массу. В том случае, если лампа загорится, то щётки неисправны, и их следует поменять (замена щеток стартера).

Чтобы проверить обмотку, используют опять ту же лампу, только теперь её подключают к корпусу устройства одним проводом и к выводу обмотки – другим.

Не забывайте о том, что все описанные выше работы, нужно выполнять при подключении всех устройств к аккумуляторной батарее.

Выполняется проверка бендикса в такой последовательности:

• Используя мягкую прокладку, в тисках фиксируют звёздочку бендикса;
• Муфта бендикса, поочерёдно, аккуратно крутится в обе стороны.

Если муфта исправна, то она будет вращаться в одну сторону, и не будет крутиться в другую. В противном случае, муфту необходимо заменить или заменить бендикс полностью. На этом, проверку стартера можно считать выполненной.

Видео: Проверка втягивающего реле и контактов стартера

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Диагностика статора и якоря стартера

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Как проверить якорь стартера

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Замена бендикса стартера

Если видео не показывает, обновите страницу или нажмите здесь
