Всё про фишки для автомобильных магнитол

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

  1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
  2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

  1. ANT. Используется при наличии выдвижной антенны.
  2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
  3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
  4. Mute. Регулирует звук устройства.
  5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

  1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
  2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
  3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

  1. Задний правый + (фиолетовый).
  2. Задний правый — (черно-фиолетовый).
  3. Передний правый + (серый).
  4. Передний левый — (черно-серый).
  5. Передний левый + (белый).
  6. Передний левый — (черно-белый).
  7. Задний левый + (зеленый).
  8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Если автомагнитола без штекера

Если в автотранспортном средстве отсутствуют ИСО-разъемы автомагнитол, владелец машины может установить их самостоятельно. Для этого выполняют распиновку в следующем порядке.

  1. Если штекер отсутствует только в автомобиле, необходимо приобрести в специализированном магазине ISO-разъем. Он должен соответствовать штекеру на головном устройстве, которое впоследствии будет установлено. Если штекер отсутствует на магнитоле (на его месте находится пучок проводов), то необходимо подобрать колодку.
  2. Первыми отделяют провода, отвечающие за подачу напряжения. Чаще всего они отличаются увеличенным сечением и изоляцией красного и черного цветов. Убедиться в правильности выбора можно с помощью тестового прибора.
  3. Разделяют провода для колонок согласно электросхеме автомобиля. В ходе подключения запрещено соединять отрицательные провода с общей магистралью или “массой”.
  4. Отделяют провод, необходимый для работы антенны.
  5. После того как будут обозначены линейные выходы на магнитоле, их соединяют со стержнями нового разъема. Для этого оголенные концы провода крепят обжимным инструментом. Такая техника обеспечивает надежное крепление.
  6. После соединения следует проверить работоспособность устройства.

Разъемы для подключения автомагнитолы к бортовой сети автомобиля

Многие производители при аудио подготовке автомобилей устанавливают разъем для подключения автомагнитолы внутреннего стандарта, так как международного нет. В Европе и России отдают предпочтение немецкому стандарту ISO 10487, который регламентирует конструкцию и геометрические размеры разъема, но не регламентирует цветовую маркировку проводов. Но многие производители придерживаются одинаковой цветовой маркировки, что практически стало стандартом.

На фотографии представлен разъем стандарта ISO 10487. Он состоит из двух отдельных колодок – «А» и «В», которые легко отличить по месту расположения фиксатора. В колодке «В» он расположен по центру, а в «А» – от центра смещен в сторону.

Стандарт ISO цоколевки колодок для подключения магнитолы
Колодка Номер контакта Назначение Цветовая маркировка
«А» питание 1 Изменение громкости на скорости Не нормируется
2 Выкл. звука при телефонном звонке Не нормируется
3 Резерв Не нормируется
4 +12 V постоянно (память) желтый
5 +12 V внешних устройств (антенна) синий
«В» аудио 1 Правый тыловой (+) фиолетовый
2 Правый тыловой (-) фиолетовый с черной полосой
3 Правый фронтальный (+) серый
4 Правый фронтальный (-) серый с черной полосой
5 Левый фронтальный (+) белый

Если разъем в имеющейся магнитоле отличается от разъема, установленного в автомобиле, то можно приобрести переходник (адаптер) или, как я и сделал, отрезать провода от штатного разъема и припаять к новому.

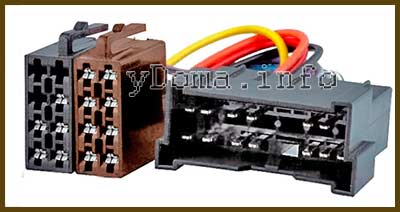

Для примера на фотографии представлен адаптер для подключения автомагнитолы с разъемом ISO в автомобилях Hyundai и Kia некоторых годов выпуска. При выборе адаптера следует учесть, что колодка, которая вставляется в разъем автомобиля, всегда со штырями (типа папа на фото справа), а которая подключается к магнитоле – гнезда (тип мама, на фото слева).

Вид и цветовую маркировку штатного разъема можно узнать из электрической схемы автомобиля, а цветовая маркировка подключения магнитолы обычно присутствует на ее корпусе или имеется в документации.

Выбор автомагнитолы

Практически все современные автомагнитолы, вне зависимости от бренда, сделаны в Китае и по техническим характеристикам приблизительно одинаковые. Отличаются только размерами по высоте (50 или 100 мм), внешним видом, числом каналов и дополнительными коммутационными возможностями.

Поэтому при выборе автомагнитолы в первую очередь нужно узнать размер посадочного места для нее в автомобиле и определиться с перечнем необходимых Вам дополнительных коммуникационных возможностей.

Технические характеристики современных магнитол
Наименование Функция Примечание
FM радио (87,5-108 МГц) Прием радиопередач в УКВ диапазоне современный диапазон
AM радио (66-74 МГц) Прием радиопередач в УКВ диапазоне советский диапазон
Воспроизведение с USB Прослушивание звуковых и просмотр видео роликов MKV, MP4, DIVX, Lossless Audio, JPEG, MP3 и WMA
Воспроизведение с SD флеш Прослушивание звуковых и просмотр видео роликов MKV, MP4, DIVX, Lossless Audio, JPEG, MP3 и WMA
Пульт дистанционного управления Управление режимом работы магнитолы дистанционно
Сенсорный экран Управление магнитолой прикосновением к экрану Не стабильная работа при отрицательных температурах
GPS навигация Определение места нахождения и возможность прокладки маршрута передвижения
Bluetooth громкая связь Беспроводное подключение к магнитоле внешних устройств Возможность общения по сотовой связи со свободными руками
3G интернет Беспроводное подключение магнитолы к системе Интернет Возможность работать в интернете
Wi-Fi Беспроводное подключение внешних устройств к магнитоле через IP
Количество каналов для подключения громкоговорителей 2, 4, 6 Оптимально четыре
Выход на сабвуфер Возможность подключения сабвуфера Для меломанов

После определения перечня желаемых технических характеристик можно приступать к выбору подходящей модели. Практически все современные магнитолы обеспечивают достаточную мощность звука и низкий уровень нелинейных искажений, обеспечивающие достаточно качественное звуковоспроизведение для прослушивания, и все рассуждения по данной теме беспочвенны.

Естественность звуковоспроизведения зависит не только от источника сигнала, параметров магнитолы или другого звуковоспроизводящего устройства и их акустических систем, но и от акустических характеристик помещения. Достигнуть естественного звучания в салоне автомобиля объемом в несколько кубометров, да еще на половину имеющем не поглощающее звуковые волны покрытие (стекла, пластик) в принципе невозможно.

Излученные динамиком звуковые волны многократно отражаются от стекол и пластиковых панелей, образуя затухающие стоячие волны в виде эха. Отраженные волны суммируется с вновь излученными динамиками, и искажают их. Насладиться естественным звучанием можно только в концертном зале.

Таким образом, главными критериями при выборе автомагнитолы являются: высота корпуса, наличие необходимых функций и внешний вид. Остальные технические характеристики современных магнитол, как правило, обеспечивают высокое качество звуковоспроизведения.

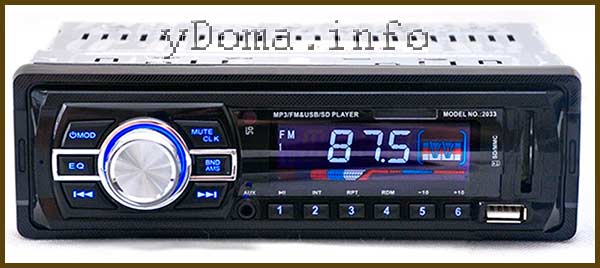

Размеры магнитол – 1DIN и 2DIN

В бороде европейских и российских автомобилях имеется стандартное окно для установки магнитолы типоразмеров 1DIN или 2DIN. Обозначение соответствует международному стандарту ISO 7736 (Автомобильные головные устройства), разработанному в Германии в 1984 году. DIN (Deutsches Institut für Normung) переводится как Институт стандартизации Германии.

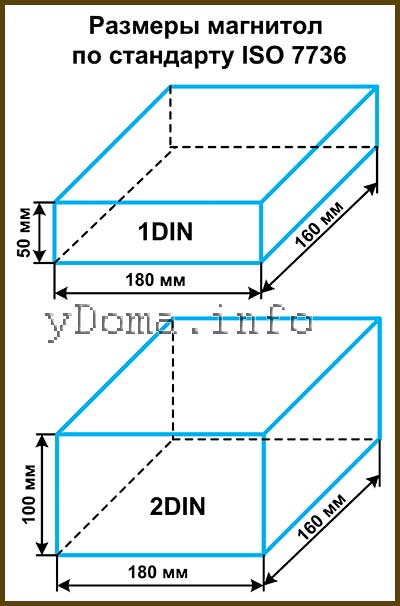

Как видно на чертеже, размеры 1DIN (180×50×160) и 2DIN (180×100×160) отличаются только высотой. У 2DIN она в два раза больше, чем у 1DIN. Следует отметить, что посадочная глубина 160 мм не зафиксирована в стандарте, но по факту во всех автомобилях соответствует этому размеру.

При выборе автомагнитолы для первичной установки или при замене морально устаревшей, необходимо убедиться, что размер намеченной для покупки магнитолы соответствует размеру окна в бороде. Если размер автомагнитолы меньше на несколько миллиметров, чем окно отсека, то такой вопрос решается легко. Пример установки магнитолы меньшего размера, чем окно шахты приведен в статье ниже.

Если размер магнитолы меньше на сантиметр и более, то понадобиться приобретать переходную рамку, а если больше и не помещается в отсек, то придется снимать бороду и расширять окно. Это трудоемкая работа и лучше сразу выбирать магнитолу, подходящую по размерам для установки в Ваш автомобиль.

Подсоединение динамиков

Динамики оснащены 2 проводами, отвечающими за подачу минусового и плюсового сигнала. Шнуры акустики поставляются в заводском комплекте или прокладываются по-новому. Если кабели прокладываются самостоятельно, то их выводят через резиновые рукава, которые располагаются между дверями и стойками. Дальше прокладка осуществляется под обшивкой салона до места расположения магнитолы.

После этого шнуры объединяются в штекер с разъемом ISO или переходником, который соответствует требованиям аппаратуры

При соединении важно учитывать полярность проводов и местонахождение репродуктора. Запрещено объединение отрицательных сигнальных кабелей в 1 ветвь и их последующее подключение к кузову транспортного средства

Процедура выполняется для создания заземления. По завершении необходимо включить магнитолу и проверить работоспособность подсоединения.

Как установить магнитолу Pioneer

Итак, выбор пал в пользу автомагнитолы Пионер. Стоит отметить, что подобные аудиосистемы снискали завидную популярность среди наших соотечественников во многом благодаря хорошим техническим показателям и простоте монтажа.

Представленная магнитола отвечает всем требованиям и стандартам, предъявляемым к современным аудиосистемам.

Рассмотрим наиболее подробно все особенности самостоятельной установки магнитолы на автомобиль.

Маркировка проводов

С целью упрощения монтажа любого электрооборудования, изоляция проводов окрашивается в определенный цвет. Таким образом, каждому цвету соответствует конкретные функциональные особенности подводных магистралей.

При подключении магнитолы нужно в первую очередь руководствоваться схемой подключения, прилагаемой в комплекте.

Помимо этого, в комплектацию магнитолы Пионер, как правило, входят 2 контактных штекера, в простонародье именуемые «фишки». Каждая фишка вмещает в себя 4 пары контактов.

Одна из фишек предназначена для подачи питания, другая же служит для подключения акустической системы. В том случае, если так называемая «фишка» отсутствует, не стоит отчаиваться. Её всегда можно приобрести в любом автомагазине.

Прежде чем приступать к непосредственному подключению магнитолы к сети автомобиля, необходимо разобраться в назначении каждого провода.

В большинстве своём цветовая гамма подводных линий магнитолы ограничивается следующими цветами:

  • красный;
  • синий;
  • желтый;
  • черный;
  • фиолетовый;
  • белый;
  • зеленый.

Красный провод принято относить к питающей линии, подающей напряжение на магнитолу, при включенном зажигании.

Синяя изоляция указывает на плюсовой контакт, идущий на антенну приемника.

Желтый вывод является питающим выводом, подающим напряжение непосредственно от АКБ, через плавкий предохранитель.

Черный цвет сигнализирует о массовом выводе.

Все остальные провода, в зависимости от вида магнитолы отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый – все они относятся к питающим линиям.

Аналогичная расцветка проводов с наличием черной полосы указывает на минусовую принадлежность данного провода.

Схема подключения

Самостоятельное подключение магнитолы не должно вызвать серьезных затруднений. Достаточно руководствоваться представленной ниже схеме и придерживаться ряда указаний и рекомендаций.

Несмотря на всю простоту монтажа, нередко возникают так называемые нештатные ситуации, когда не представляется возможным разобраться в расположении соответствующих контактов на штекере магнитолы.

В таких случаях, будет наиболее целесообразно обратиться к наглядной схеме штекера Пионер, где последовательно указаны все контакты. Каждое цифровое обозначение контакта на схеме соответствует цветовому оттенку определенного провода.

Важно помнить, что при фиксации проводов необходимо позаботиться об их надлежащей изоляции. Соседние провода не должны соприкасаться друг с другом токопроводящими поверхностями

Преимущества работы мастеров Юду

Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.
Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.
Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.
Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.
То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.

Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.

И наоборот. Результат такой: Вставляем рамку в её исконное место. Большой тест навигационно-мультимедийных центров.
Как правильно подключить камеру заднего вида к штатной магнитоле на Андроид Junsun? (не для чайника)

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Читать далее: Ремонт порогов авто подготовка и выполнение работ

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Назначение контактов евроразъема в магнитоле Пионер

Через некоторое время, после покупки новенького автомобиля, у водителей появляется желание поменять магнитолу, установленную заводом на более функциональную «Пионер». И при замене можно столкнуться с несоответствующей распиновкой евроразъема магнитолы по цветам. Или же вообще с самой конструкцией разъема.

Разъем автомагнитолы штекер

В этом случае возможно подключение магнитолы в евроразъем через переходник и провести его распиновку согласно схеме. Так как новейшие автомагнитолы выпускаются уже со стандартным прямоугольным ISO-разъемом, то сложностей быть не должно.

Подключение камеры заднего вида на 7018(10, 23)B

Подключение магнитолы Podofo 7018(10, 23)B, схемы распиновки и видео подключения

Магнитолы Podofo весьма хороши своей ценой, довольно неплохим качеством и широчайшим функционалом. Конечно, меломану и любителю HI-RES форматов (они поддерживают, но качество оставляет желать лучшего) они вряд ли подойдут, зато порадуют обычных пользователей, которые слушают популярные форматы музыки и не предъявляют к магнитоле высоких требований в отношении качества звучания. Больше всего эти магнитолы (7010B, 7018B, 7023B) впечатляют своим, так сказать «бытовым» функционалом. Это и возможности подключения камер (задней и передней) и даже камера в комплекте (это за 3 то тысячи рублей, но тольку 7023B), легкая дружба с телефоном и отсюда вытекающие возможности звонить и использовать навигацию. Но следует отметить, что модель 7023B не на базе андроид, тем не менее, соединяется с телефоном посредством MirrorLinks. Это то же самое зеркальное отображение экрана. Хотя некоторые пользователи отмечают весьма сильную глючность или вовсе неработоспособность этой функции.

Итак, можно резюмировать, что магнитолы Podofo стоят своих денег и перейти уже к самому описанию процессов подлючения магнитол 7010B, 7018B и 7023B в автомобиле, подключении к ним кнопок руля и подробному подключению к ним телефона. Начнем со схемм подключения и распиновок:

Схема распиновки и подключения магнитолы Podofo 7010B

Схема распиновки магнитолы Podofo 7018B

Схема распиновки и подключения магнитолы Podofo 7018B

Схема распиновки и подключения магнитолы Podofo 7023B

Схема распиновки и подключения Podofo на Android 8.1

Общая схема распиновки и подключения магнитол Podofo

Еще одна подробная общая схема распиновки и подключения магнитол Podofo

Цветовое обозначение проводов для подключения магнитол Podofo

Видео установки и подключения магнитол Podofo

Видео распиновки и подключения магнитол Podofo

Подключение магнитолы 7018(10, 23)B к рулю

Схема подключения штатных кнопок на руле автомобиля к магнитолам Podofo 7010B, 7018B, 7023B

Подробная схема подключения штатных кнопок на руле автомобиля к магнитолам Podofo 7010B, 7018B, 7023B на примере разъема Форд (будет понятен принцип подключения на любом другом автомобиле)

Подключение магнитолы 7018(10, 23)B к телефону

Так же и здесь предлагаем вам посмотреть небольшой видеоролик о подключении телефона (смартфона) через MirrorLinks к магнитоле Podofo (на примере 7018B):

Подключение камеры заднего вида на 7018(10, 23)B

Схема подключения камеры заднего вида к магнитолам Podofo 7010B, 7018B, 7023B

Естественно, для большей ясности и понимания происходящего мы с вами посмотрим видео подключения камеры заднего вида на магнитолы Podofo 7010B, 7018B, 7023B на примере 7018B

Для еще более детального рассмотра подключения камер заднего вида, как на Подофо, так и на другие китайские магнитолы предлагаю посмотреть нашу станицу по подключении камер заднего вида к китайским магнитолам (в том числе и марки Podofo). Там все описано гораздо пространее и видеороликов больше.

Источник

Разъемы стандартных магнитол

Разъемы подключения штатных магнитол могут отличаться между собой, это обусловлено маркой магнитолы и автомобиля, куда она установлена.

Установленная магнитола в стандартном порядке, не очень подходит для первого опыта замены магнитолы собственноручно. Порой приходится перепаивать провода, а то и вовсе полностью менять схему распиновки. Для таких случаев современность придумала переходники для разъемов со старой на новую магнитолу. Достаточно только запомнить или записать марку устанавливаемой и снимаемой автомагнитолы

Распиновка ISO разъема

Разъемы ISO, в большинстве случаев, стали устанавливать идентичными. Все это для того чтобы замена происходила без каких либо затруднений. Достаточно будет просто переставить штекер.
