Не горит панель приборов на ваз 2107 причины и способы устранения поломок

Тюнинг щитка приборов ВАЗ 2107

Пожалуй, у каждого наступает такой момент, когда щиток приборов в его автомобиле ВАЗ начинает казаться тусклым и невзрачным. Для того чтобы его «оживить» не потребуется каких-либо дорогостоящих изменений, достаточно сделать более яркую подсветку и установить декоративную наклейку, которую можно найти практически в любом автомобильном магазине и заменить вставки на циферблатах. Итак, вооружившись отверткой и паяльником, приступаем к тюнингу щитка приборов ВАЗ 2107.

Снятие щитка приборов ВАЗ.

Первым делом необходимо с помощью плоской отвертки снять ползунки, управляющие работой отопителя (печки). Затем, справа от кнопки включения «аварийки» откручиваем и снимаем гайку с шайбой, которые и крепят кнопку сброса показаний спидометра. Справа от снятых ползунков есть небольшая круглая заглушка, которую нужно снять и открутить расположенный за ней саморез. Затем нужно аккуратно вынуть щиток приборов и освободить трос спидометра, открутив поджимающую его гайку. Отсоединяем все провода, и освобожденный щиток приборов остается у нас в руках.

Следующий шаг – снятие стрелок

Делать это нужно предельно осторожно, чтобы не погнуть ни стрелку, ни штифт, на котором она сидит. Вполне возможно, придется приложить усилие, но аккуратно, вытягивая стрелку в направлении параллельном штифту. Тюнинг щитка приборов

Тюнинг щитка приборов.

Перед всеми работами совместите стрелку спидометра с ограничителем, а на тыльной стороне сделайте пометку, чтобы знать в каком положении стрелка «лежит». Это сильно упростит установку спидометра и избавит от ненужной работы.

Первым делом снимаем старые щитки ВАЗ 2107 (это делается довольно просто) и устанавливаем на их место новые. Затем аккуратно устанавливаем стрелки, опять же, чтобы не погнуть штифты

При этом важно совместить матки на задней стороне спидометра и при совмещенных метках установить стрелку в «лежачем» положении. Также аккуратно наклеиваем понравившуюся наклейку, предварительно обезжирив поверхность. При этом особенно важно проследить, чтобы она легла, ровно и без перекосов

При этом особенно важно проследить, чтобы она легла, ровно и без перекосов. Установка светодиодной подсветки

Установка светодиодной подсветки.

Есть два варианта установки светодиодной подсветки на ВАЗ – непосредственно за цифрами шкал, либо же, как общую подсветку всего щитка приборов. Естественно, все это остается на ваше усмотрения, главное учесть, что в первом случае подсветка будет достаточно яркой и придется потратить довольно много времени на пайку и уклейку светодиодов.

Светодиоды должны быть рассчитаны на рабочее напряжение 12 Вольт, а контакты их лучше всего нарастить на 2-3 см. Для первого варианта снимаем все штатные лампочки и впаиваем на их место светодиоды. После этого подключаем питание (лучше всего приглушить свет и отрегулировать положение и направление светодиодов).

Для второго варианта, если вы хотите осветить всю панель целиком, можно установить либо четыре светодиода расположенных по двое сверху и снизу щитка приборов (расстояние выбирайте сами, оно зависит от того, какую часть щитка приборов вы хотите осветить больше), либо шесть — по три сверху и снизу. В данном случае нужно будет припаивать дополнительные провода, чтобы подключить светодиоды к питанию и высверливать места крепления. Один из вариантов – приклеить светодиоды на клей, если они не совпадают по расположению с местами запитывания. В данном случае рекомендуется использовать только хороший клей, а места установки обязательно обезжирить.

Кроме того, при таком расположении светодиодов есть маленькая хитрость, чтобы усилить силу подсветки. По внутреннему периметру можно оклеить боковую поверхность щитка приборов фольгой – она будет отражать свет от стенок внутрь, усиливая подсветку. Чтобы определиться, насколько это вам нужно, лучше собрать щиток, подключить питание и хорошо подумать – устроит ли вас подсветка такой мощности.

Сборка щитка ВАЗ 2107 производится в обратном порядке, ничего сложного в этом нет. Главное – что вы достигли желаемого результата!

Как выполняется замена ламп приборной панели?

Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

Замена лампочки в приборной панели ВАЗ. Сравнение светодиодной и обычной лампочки в приборке

Как поменять лампочки на ВАЗ 2107

В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.

  • С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
  • Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части.  В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.
  •  Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.

ВАЗ 2110 (нового образца) — меняем подсветку своими руками

  •  В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
  •  Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
  • Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
  • Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
  • Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

Как снять и лампы на Lada Priora

Замена ламп в приборной панели

  • Чтобы было проще, возьмите фигурную крестовую отвертку. Выкрутите два самореза, расположенные во внутренней верхней части панели приборов.
  • Под рулевой колонкой расположена небольшая пластиковая панель (или накладка). В верхней части панели открепите защелки, а с нижней поверните три крепления, изготовленных из пластика. После того, как накладка будет демонтирована, вы увидите еще два самореза крепления приборного щита. Их тоже необходимо выкрутить.
  • Теперь опустите руль вниз, но не снимайте его. Потяните на себя декоративную накладку. Если она не поддается, можно аккуратно поддеть плоской отверткой, не повреждая покрытие пластика. Внутри торпеды можно обнаружить еще два самореза. На них держится сам приборный щиток. Выкрутите их, придерживая рукой, для того, чтобы не потерять шайбы и шурупы, которые легко могут провалиться внутрь торпеды.

  • Вытащите приборный щит на себя так, чтобы колодка проводов была на виду. Отсоедините штекер из разъема и отложите его снаружи, чтобы он не ушел внутрь. Приборный щит разверните и найдите патроны с лампами.
  • Как и в остальных автомобилях – патрон вытаскивается с помощью поворота. Менять лампы можно целиком с патроном или по отдельности. В настоящее время цены позволяют произвести замену ламп вместе с патронами. Это будет намного рациональнее, чем сидеть и ждать, когда из строя выйдет и патрон.
  • После замены ламп, проведите сборку панели в обратной последовательности.

В конце забудьте присоединить клемму аккумулятора. На этом замена ламп приборной панели завершена.

Схема панели приборов ВАЗ-2107

Панель приборов – это важная составляющая каждого автомобиля, и модель 2107 не является исключением. Для визуального восприятия лучше посмотреть, как выглядит схема ВАЗ 2107 «приборки».

1 — автомобильный вольтметр;

2 — сигнализатор скорости движения или, проще говоря, спидометр;

3 —счетчик машинного пройденного пути — одометр;

4 — тахометр. Он показывает частоту, с которой вращается коленчатый вал. Желтая зона на шкале обозначает, что двигатель работает на высоких оборотах; красная зона показывает недопустимые режимы. 6000 об/мин — максимально допустимые обороты.

5 — указатель температурного состояния охлаждающей жидкости. Зеленая зона — это нормальная температура охлаждающей жидкости. О перегреве двигателя сигнализирует красная зона. Автомобиль запрещается эксплуатировать при температуре охлаждающей жидкости, которая составляет показатель свыше 118 °С;

6 — эконометр. Данный указатель помогает выбрать из всех режимов наиболее экономичный для работы мотора (стрелка прибора должна находится в зеленой зоне его шкалы).

7 — блок (КЛ) контрольных ламп автомобиля ВАЗ 2107:

— включения поворотных указателей (при включении левого или правого поворота загорается мигающим зеленым светом);

— неисправности механизма управления двигателем (используется на автомобиле с инжекторным силовым агрегатом. Лампа светиться оранжевым светом, если включено зажигание. Когда запускается двигатель, она гаснет). При неисправностях в системе, лампа мигает или же постоянно горит. В такой ситуации использовать автомобиль не запрещается, система просто перейдет на резервный режим работы;

— лампа заряда АКБ. Во время включения зажигания лампа на панели приборов приобретает красный свет и гаснет, когда происходит запуск двигателя. Если лампа продолжает гореть, значит отсутствует заряд батареи. Причин может быть несколько: недостаточное натянут ремень привода генератора, цепь контрольной лампы или генератора неисправна. Если и дальше эксплуатировать автомобиль, то это может привести к тому, что аккумулятор полностью разрядится и остановится двигатель. Также может возникнуть пожар;

— сигнализатор включения габаритного света (загорается зеленым, если включены габаритные огни);

— индикатор включения дальнего света осветительных приборов автомобиля (лампа загорается синим светом, если включить дальний свет фар);

— недостаточно давления масла. Когда включается зажигание, лампа давления масла начинает светиться красным светом и сразу же гаснет, когда мотор запускается. Если лампа продолжает гореть, значит присутствует низкое давление масла. Чтобы избежать выхода из строя силового агрегата, его нужно заглушить и попробовать устранить причину неисправности;

— включен стояночный тормоз (лампа загорается ярким красным светом, если включается зажигание и поднят рычаг стояночного тормоза).

8 —показатель пути, который пройден за сутки;

9 —(КЛ) резерва топлива. Желтый свет загорается, если в топливном баке остается менее 6—4 литров топлива;

10 — показатель уровня топлива;

Блок-фары

Здесь находятся лампочки поворотников, габариты, ближний и дальний свет. Чтобы добраться до габаритных огней и лампы ближнего и дальнего освещения, нужно:

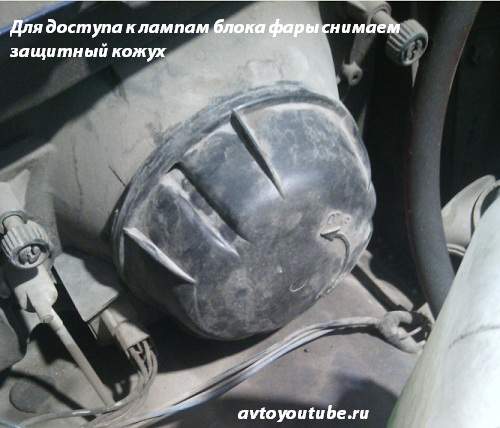

Снять защитный колпак. Проворачиваем его против часовой стрелки, указатели нанесены на нем. Он не имеет резьбы, а снимается поворотом на 180 градусов. Во внутренней его части имеются «усики», которыми он фиксируется в корпусе блока фары.

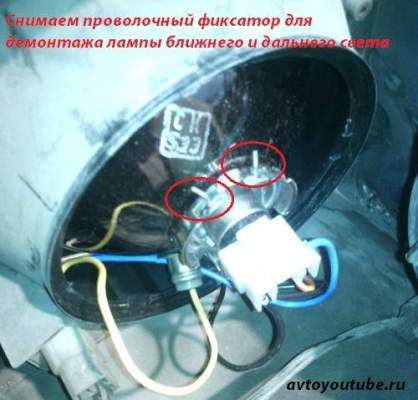

Снимаем проволочный фиксатор. Он фиксирует лампы ближнего освещения в корпусе отражателя. Этот фиксатор изготовлен из упругого металла, поэтому снимать его нужно аккуратно. Верхние его концы вынимаем из пазов и опускаем вниз, освобождая гнездо лампочки дальнего и ближнего света.

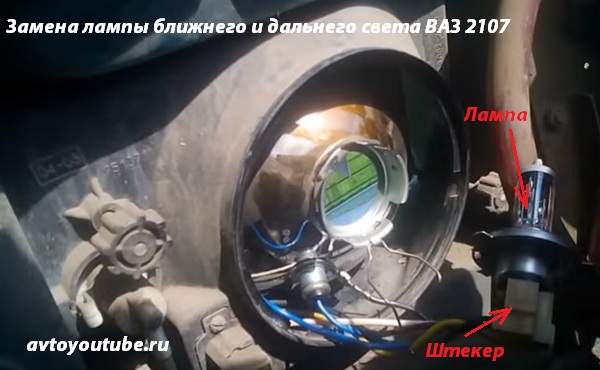

Вынимаем лампу из отражателя, держа за цоколь, снимаем штекер.

Важно! Если она исправная, а хотите установить галогенную или светодиодную, её трогать руками не рекомендуется. В противном случае она может перегореть

Меняем лампочку габаритов

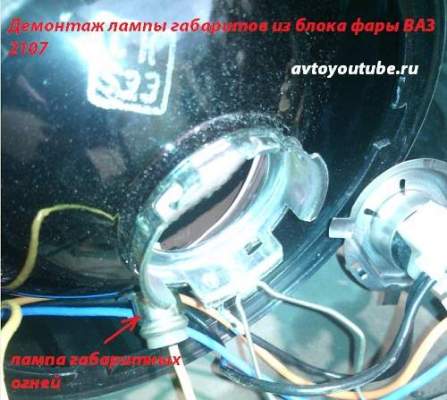

Вынимаем ее из корпуса отражателя вместе с гнездом. Если долго не делали этого, то вытащить ее будет проблематично. Для этого снимаем блок ближнего и дальнего света. В отверстие отражателя вставляем палец, нащупываем лампочку габаритов и выталкиваем ее с небольшим усилием.

Чтобы заменить, нужно слегка надавить на лампочку и провернуть ее вполоборота. Она выйдет из фиксаторов цоколя и с легкостью вынимается. Вставляем новую в обратной последовательности.

Важно! При монтаже в корпус фары нельзя применять больших усилий – отражатель может треснуть. Чтобы установка была без трудностей, рекомендуется посадочное место обработать мелкозернистой наждачной бумагой. Так уберутся окислы, пыль, грязь, мешающие беспрепятственному монтажу

Так уберутся окислы, пыль, грязь, мешающие беспрепятственному монтажу.

Видео, инструкция по замене лампочек в фарах и габаритах ВАЗ «Семерка»:

Указатели поворотов

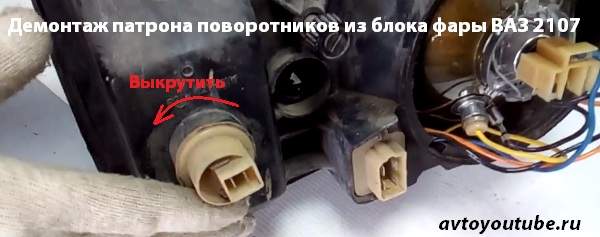

Проворачиваем патрон поворотника против часовой стрелки на пол оборота в корпусе блока фары.

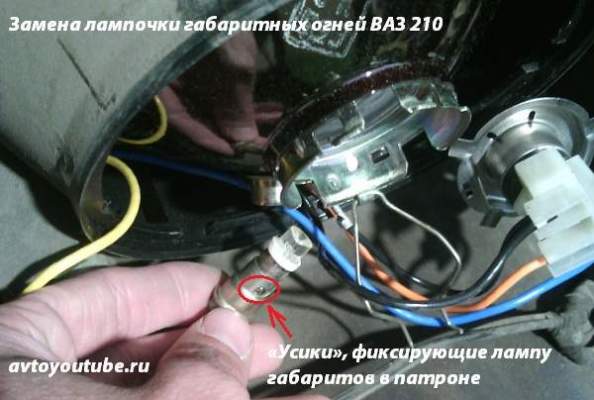

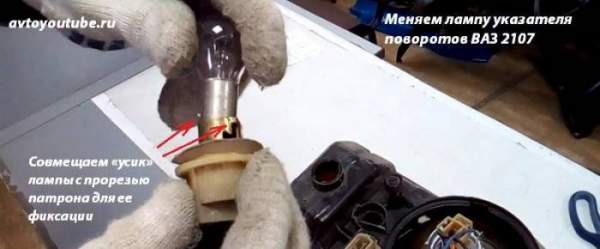

Вынимаем его. Лампа, аналогично габаритам, фиксируется в патроне двумя «усиками». Поэтому, слегка надавили на нее, провернули и вынули ее. Патрон сделан в виде единой пластины с прорезью с одной стороны. Поэтому лампочку нужно вытаскивать из него с небольшим усилием, потому что контакты ее будут цепляться за патрон.

Видео о доработке указателя поворотов в блоке фары ВАЗ 2105-07, снятие и замена лампы в нем:

Панель приборов отечественной семерки

Панель ВАЗ-2107, как и любого другого автомобиля, комплектована только наиболее важными сигнализаторами «жизнедеятельности» транспортного средства.

Их, конечно, немного, но они обязательны и их следует хорошо знать. Это поможет вовремя заметить возникшую неисправность. Во время движения каждый профессиональный водитель раз в несколько минут смотрит на приборную панель с целью оценки работы систем машины. Это поможет ему, если нужно, скорректировать вовремя собственные действия.

Однако бывают случаи, когда неопытные водители не совсем понимают значения датчиков панели приборов.

Наиболее распространенными аварийными ситуациями являются следующие:

  • Загорается аварийная лампа давления масла. В такой ситуации нужно прекратить движение, заглушив мотор. Необходимо проверить уровень масла. Если он недостаточный — следует долить масло и только тогда завести двигатель. Возможно, что аварийная сигнализация будет продолжать гореть. В таком случае, необходимо повторно заглушить мотор и найти способ транспортировки машины на буксире к месту, где будет проводится ремонт. Если вы продолжите движение с включенной аварийной лампочкой, то через некоторое время двигатель «застучит» вследствие того, что провернулись вкладыши шатунов. Если дальше продолжать движение, то двигатель заклинит. А в этой ситуации уже придется проводить капитальный ремонт силового агрегата.
  • Возможно загорание аварийной лампы аккумуляторной батареи (АКБ). В этой ситуации сначала необходимо проверить клеммы – возможно, они окислились и нет надежного контакта. Если это не помогает, то причина в генераторе. Он не вырабатывает необходимый уровень тока для заряда АКБ. Если неисправность возникла в дневное время суток, то лучше постараться добраться до ближайшей СТО. В таком случае нужно выключить все электроприборы. Качественный аккумулятор в таких условиях «протянет» 100 или даже более километров (энергия будет идти только на питание системы зажигания). Чаще всего, в таких ситуациях, из строя выходит реле-регулятор напряжения.
  • В случае загорания аварийной лампы тормозной жидкости следует сразу же остановиться. Езда без тормозов – всегда опасное занятие, это не экстрим, а обычная техника безопасности. Если возникла такая неисправность, проверьте уровень тормозной жидкости и, если надо, долейте ее. Если машина может тормозить – нужно постараться потихоньку добраться до ближайшей СТО. Если же дела обстоят так, что автомобиль не реагирует, то есть не тормозит, лучше вызвать механиков или, если вы умеете, устраните причину поломки своими руками.
  • Датчик, который показывает температуру охлаждающей жидкости, «размещен» в красной зоне. На «классике» не предусмотрена специальная аварийная сигнализация, которая информирует водителя о «закипание» двигателя. Поэтому неопытный водитель легко может «проспать» такой момент (но не заметить пар из-под капота весьма сложно). В такой ситуации нужно остановится, дать мотору остыть. Не нужно сразу лезть под капот. Вы можете получить сильный ожог. Когда двигатель остынет, необходимо проверить уровень охлаждающей жидкости. Если нет обрыва патрубка механизма охлаждающей жидкости, то нужно постараться доехать к СТО или гаража и уже там выяснить, почему повысилась температура. Чаще всего это случается вследствие выхода из строя термостата или не включения вентилятора радиатора.
  • Датчик, который сигнализирует об уровне топлива, на нуле. Если в бензобаке менее пяти литров бензина, тогда загорится сигнальная лампочка. В этой ситуации нужно подзаправится.

Во время движения всегда нужно обращать внимание на показания тахометра. Обороты силового агрегата не должны быть выше отметки 5000 оборотов в минуту

Водитель с опытом старается держать стрелку в зеленой зоне. Таким образом, обеспечивается экономичный режим движения транспортного средства.

Как модернизировать ВАЗ 2105, придать ему изюминки и функциональности с помощью панели приборов?

Для того чтобы использовать полностью информацию, которую предоставляет приборная панель, нужно знать расположение и назначение ее приборов и индикаторов, их характеристики. В руководстве по эксплуатации дано описание приборки. Стандартная панель состоит из набора измеряющих и контрольных приборов, а также сигнализаторов.Щиток приборов ВАЗ 2105На приборной панели обычно присутствуют следующие компоненты:

  • спидометр – указатель скорости со счетчиком пробега;
  • указатели температуры ОЖ и уровня топлива;
  • контрольные лампочки заряда АКБ, уровня масла, резерва топлива;
  • лампочки-контрольки, включения габаритных огней, дальнего света, указателей поворотов;
  • вольтметр;
  • блок сигнализаторов;
  • выключатели обогрева заднего стекла, задних противотуманных огней;
  • переключатели наружного освещения и электровентилятора отопителя.

При установке бортового компьютера появляется возможность отслеживать более 20 параметров, которые позволяют контролировать работу узлов и систем машины. Информация отражается на дисплее (автор видео — RusLan 404).

Возможные неисправности

Демонтаж и ремонт приборки может потребоваться при следующих неисправностях:

Не горит подсветка контрольного щитка. Следует проверить состояние проводки, контактов, исправность предохранителей.
Не работает ни один датчик, указатель, не зажигаются контрольные лампочки. В первую очередь следует проверить предохранитель в монтажном блоке и заменить его, если он сгорел.
Если стрелки указателей дергаются в разные стороны, причиной чаще всего бывает плохой контакт массы.
Неисправности могут быть связаны с работой самой приборной панели. Необходимо демонтировать щиток и провести диагностику.
Порой работоспособность приборки вызвана неисправностью прикуривателя. Приборный щиток при этом не работает или функционирует некорректно.
Работоспособность контрольного щитка порой пропадает после тюнинга.

Тюнинг светодиодной подсветкой

Инструкция по монтажу и ремонту

Демонтаж контрольного щитка может потребоваться для ремонта, тюнинга панели, замены датчиков и др. Процедура несложная и может быть выполнена в домашних условиях.

Инструменты и материалы

Инструментарий для разборкиДля проведения разборки и ремонта приборной панели необходимо приготовить следующие инструменты и материалы:

  • набор ключей;
  • набор отверток;
  • тестер для диагностики;
  • новые датчики и детали, необходимые для замены;
  • элементы для тюнинга.

Алгоритм действий

Для демонтажа приборки, нужно выполнить следующие шаги:

Отключить электропитание машины, отсоединив клемму с «минусом» от АКБ.
Выкрутив крепежные болты нужно снять кожух с рулевой колонки.
Сняв заглушки и выкрутив два винта, снимается щиток приборов.
Далее отсоединяются штекера проводов.
Открыв бардачок, нужно отвернуть болты крепления. Аналогично выкручиваются болты крепления полки для вещей.
Потянув рукоятку гидрокорректора света, необходимо ее снять. Затем с помощью торцевого ключа отвернуть крепежную гайку и протолкнуть внутрь.
В бардачке следует отсоединить провод питания лампы подсветки.
Открутив два болта, нужно сдвинуть блок управления отопителя.
Далее следует демонтировать воздуховод.
На следующем этапе необходимо выкрутить весь крепеж консоли.
Когда будут выкручены последние две гайки крепления в центре, нужно аккуратно снять панель со шпилек и демонтировать из салона.

Далее выполняется необходимый ремонт, тюнинг, замена датчиков, устанавливается подсветка. После выполнения всех манипуляций сборку приборки осуществляют в порядке обратном разборке.

замена ламп на панели ваз 2105 — 2104

Отключение разъемов с проводами

Идеи для тюнинга

Автомобиль ВАЗ 2105 мало модернизировался, в основном это касалось двигателя. Владельцы «пятерок», как и автомобилей УАЗ, часто прибегают к тюнингу панели приборов, чтобы придать ей современный вид, увеличить функциональность.На ВАЗ 2105 тюнинг возможен в таких вариантах:

  • приобрести готовый набор, в который входят циферблаты для датчиков, приборные доски, детали для подсветки, проводка и клеммы для подключений;
  • бюджетным вариантом является подсветка приборов светодиодами разного цвета;
  • более сложным технически является фактурное и цветовое изменение консоли.

С помощью светодиодной подсветки можно изменить дизайн контрольного щитка, сделать его стильным и придать индивидуальный вид.

Фотогалерея

В фотогалерее представлен ВАЗ 2105 — фото различных вариантов тюнинга контрольного щитка.1. Подсветка приборки ВАЗ 21052. Красная отделка консоли3. Щиток пятерки с тахометром Загрузка …

Демонтаж панели приборов

Снимать приборную панель “семерки” приходится для замены ламп, приборов или для того, чтоб сделать тюнинг торпедо ВАЗ 2107. Снятие “приборки” ВАЗ 107 не требует наличия особых инструментов и большого опыта слесарных работ. Порядок работ следующий:

  • отсоединить провод “массы” от аккумулятора;
  • поддеть отверткой и снять рычаги управления отопителем;
  • открутить гайку крепления ручки сброса суточного пробега и протолкнуть последнюю за панель приборов;
  • снять заглушку самореза, крепящего приборную панель;
  • открутить саморез и вытащить панель приборов;
  • руками открутить гайку крепления троса спидометра и отстыковать его;
  • отстыковать от эконометра шланг подвода разряжения;
  • снять колодки проводов;
  • снять “приборку” с машины.

Торпеда от BMW E30 — logbook Lada on DRIVE2

Ходил, бродил, купил много запчастей и новый резонатор и глушитель. Подобный тюнинг может производиться двумя способами: Замена приборной панели; Замена торпеды целиком. Первый вариант позволит вам обойтись малой кровью и заменить панель на другую, более вас устраивающую. Придется лишь немного подогнать панельку по размерам. Несколько сложнее установить новую панель. При этом, она должна подходить по габаритам и давать возможность подключения всех систем автомобиля.

Окончательный выбор зависит от ваших конечных целей и возможностей. Приборная панель Начнем с наиболее простого варианта тюнинга. Для замены придется подобрать донора. Наиболее простым вариантом будет установка панельки от ВАЗ Проблем с этой работой окажется минимум, а выглядеть получившаяся конструкция будет намного выигрышнее. У вас почти не возникнет проблем с подключением проводов. Здесь они практически идентичны. Все основные приборы также подключаются аналогично.

Затем демонтируется ручка с кнопки сброса пробега.

Перетяжка торпедо ваз 2107

С правой стороны от данных рычагов снимается декоративная заглушка. При помощи крестовой отвертки отворачивается саморез, на котором держится торпеда ВАЗ Следующий шаг заключается в отсоединении от нее тросика привода спидометра.

Для этого откручивается рифленая гайка. Далее отсоединяется шланг подвода разряжения, пакетники с проводами, которые первоначально маркируются. При необходимости проводятся ремонтные работы, включая замену лампочек основных приборов.

Процедура осуществляется за счет прокрутки патрона против часовой стрелки. Демонтажные работы предполагают откручивание гайки крепления держателей к корпусу торпеды.

Демонтаж старой торпеды Если говорить о том, от какой машины подходит панель к ВАЗ , то автомеханики рекомендуют устанавливать торпеду от БМВ либо Волги

Сколько лампочек в приборной панели ваз 2107

ГлавнаяВаз 2110Сколько лампочек в приборной панели ваз 2107Перегорание ламп в приборной панели автомобилей ваз обычное дело, так как установленные там обычные нитиевые лампы имеют достаточно небольшой срок службы. Постоянная вибрация и связанное с новыми правилами почти непрерывная их работа так же не добавляют им ресурса.Для замены ламп необходимо разобрать панель приборов и снять щиток.Как и во всех случаях, связанных с ремонтом электропроодки, необходимо прежде всего отключить аккумулятор, путем снятия минусовой клеммы , если у вас не предусмотрено выключателя «массы».При помощи отвертки снимаем ручки управления печкойОткручиваем гайку с троса сброса суточного пробега. Для этого можно воспользоваться пассатижами или кусачками. Кусачками не откусываем, а раскрытыми клювами упираем в гайку с передней части и поворачиваем.

Отводим ее в сторону,  откручиваем трос спидомета, снимаем шланг эконометра и разъединяем разъемы.Снимаем панель приборов.Для извлечения ламп их нужно повернуть на пол оборота и вынуть.В данной приборной панели используются два типа ламп и цоколей.Лампы подсветки меняются отдельно, контрольные лампы заменяются вместе с патроном.

Лампа резерва топлива
Лампы подсветки
Указатели поворотов
CHECK ENGINE
Лампа габаритных огней
Масло
Лампа стояночного тормоза
Дальний свет
Заряд аккумулятора

Я рекомендую заменить все лампы на светодиодные, благо на сегодняшний день можно подобрать любой размер, тип и цвет свечения.ВНИМАНИЕ! Лампу контрольного заряда аккумулятора заменить на светодиодную нельзя, в противном случае не будет зарядки!  на Ваш сайт.moepervoeavto.ru

Подсветка панели приборов ВАЗ 2107: устройство и ремонт

Одна из поломок, которая напрямую не влияет на работу автомобиля, но доставляет массу неприятностей водителю – не работает подсветка панели приборов ВАЗ 2107. Днем проблема незаметна, а вот в темное время суток отсутствующая подсветка значительно усложняет вождение вашего ВАЗ 2107. Из-за этой неисправности становится невозможным увидеть показания основных приборов: тахометра, спидометра, эконометра, указателей уровня топлива, уровня зарядки, температуры охлаждающей жидкости.

Задача несложная, требует минимум инструментов и навыков. Однако, для того чтобы получить доступ к лампочкам, придется снять всю приборную панель. Вооружившись плоской и крестообразной отверткой, можно приступать к работе, предварительно сняв плюсовую клемму с аккумулятора.

Далее нужно крестообразной отверткой выкрутить саморез, спрятанный за заглушкой рядом с  вышеупомянутыми рычажками. Панель приборов освобождена, осталось выполнить несколько простых манипуляций, чтобы снять ее полностью и приступить к ремонту:

  • Открутить гайку тросика спидометра;
  • Отсоединить шлангочку от эконометра;
  • Отсоединить три электрических разъема.

После этого снимаем панель приборов ВАЗ 2107 и приступаем к замене вышедших со строя лампочек. Здесь все совершенно просто, вынимаем перегоревшие и устанавливаем на их место новые.

Замена лампочек на панели приборов «ВАЗ»

Таким образом, у ВАЗ 2107 выполняется замена и ламп подсветки, и контрольных. Схема их расположения приведена на следующем рисунке.Здесь цифрой 2 обозначены лампы подсветки приборной панели. Остальные лампы являются контрольными:

Уровня топлива;
Указателей поворотов;
Системы управления двигателем;
Включения габаритных огней;
Давления масла в двигателе;
Включения ручника;
Включения дальнего света;
Заряда аккумулятора.

Следует отметить, что многие автолюбители, добравшись до панели приборов ВАЗ 2107, не заморачиваются банальным ремонтом и выполняют тюнинг подсветки. Для этого, вместо обычных лампочек устанавливают светодиоды соответствующего размера. Благодаря такой модернизации, освещения работает более эффективно. Следует лишь правильно подобрать сопротивление (резистор), включаемый в цепь последовательно со светодиодами. Кроме этого, можно наклеить на приборы стильные шкалы вместо унылых стандартных. Еще одним вариантом реализации светодиодной подсветки является установка осветительных элементов не на штатные места, а по периметру панели. Такой способ требует больших материальных затрат, но и результат получается более эффектный.Сборка приборной панели выполняется в обратной последовательности:

  • Последовательно подключают электрические разъемы, шлангочку эконометра, трос спидометра;
  • Устанавливают панель на ее штатное место;
  • Фиксируют ее саморезом и ставят на место заглушку.
  • Одевают на место ручки и фиксируют гайкой ручку обнуления суточного счетчика.

В результате освещение приборов работает, задачу можно считать полностью выполненной.
