Renault logan: обслуживаем тормоза

Содержание:

Как заменить

Замена проводится при достижении максимального износа накладок или барабана тормозной системы задних колёс. Наличие сколов, подтёков масла на накладках — убедительные причины для замены колодок.

Поставить автомобиль на первую передачу.
Опустить ручник.
Передние колёса блокировать противооткатными устройствами.

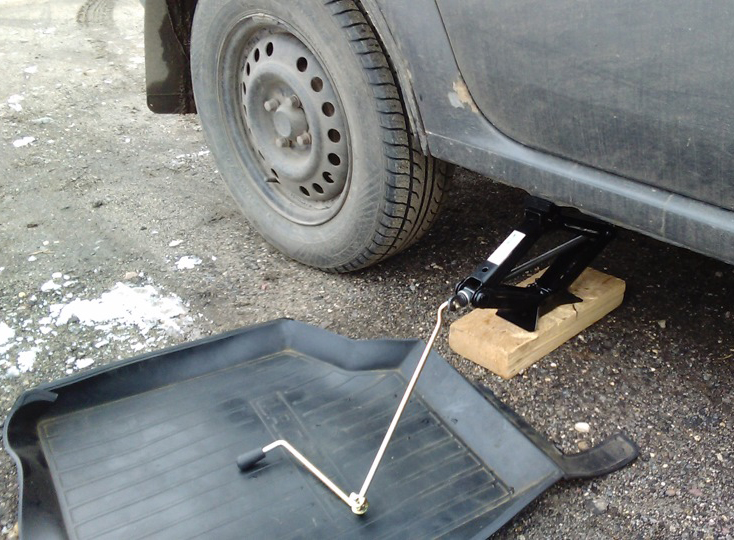

Поднять автомобиль со стороны одного из задних колёс с помощью домкрата.
Снять колесо.
Смазать защитный колпачок жидкостью WD-40 и снять.
В колодках с автоблокировочной системой тормозов — снять датчик абс.
Проверить уровень тормозной жидкости. Слить до средней отметки.
Головкой на 30 открутить гайку на барабане. При замене правой колодки гайка откручивается по часовой стрелке, левой — против.
Демонтировать тормозной барабан. Для удобства лучше использовать специальный съёмный ключ для снятия барабана.
Распылить на колодки и барабан специальное средство для очистки

Протереть тряпкой.
Снять пружину регулятора зазора колодок.
Снять стяжную пружину.
Переднюю колодку переместить вперёд и провернуть планку на пол-оборота вдоль оси.
Снять регулятор зазора и планку.

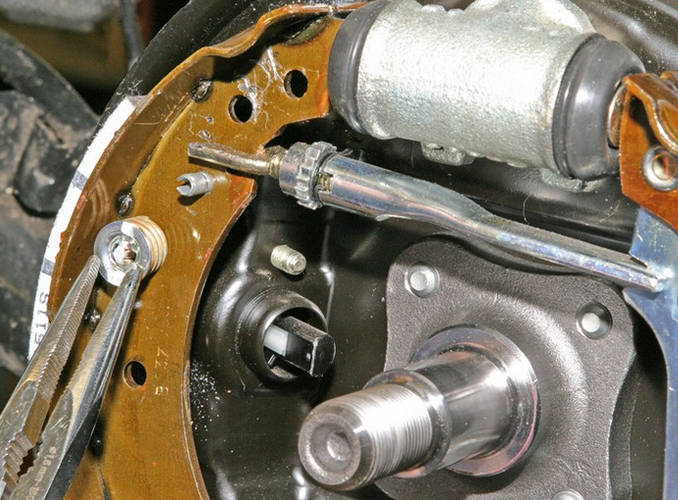

Прижать чашку и провернуть.
Достать пружину, крепёжную чашку и опорную стойку.
Убрать заднюю колодку от щитка и извлечь разжимной рычаг с троса привода ручника.
Демонтировать тормозную колодку.
Важно! Стянуть проволокой или резиновым жгутом поршни тормозного цилиндра.
Нанести смазку на ребристые выступы — места соприкосновения колодки с щитком. Специалисты советуют использовать силиконовую смазку «ПентаСИЛ»

Она сохраняет свои свойства до 250 градусов нагревания.
Убрать фиксирующие стяжки перед установкой новых тормозных колодок.

Конструкция собирается в обратной последовательности. После установки барабана отрегулировать зазор.

Регулировка выполняется путём нажатия педали тормоза до упора (15 раз).

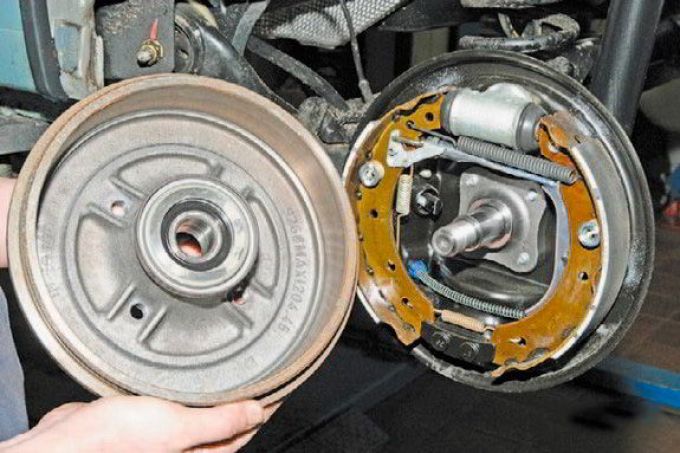

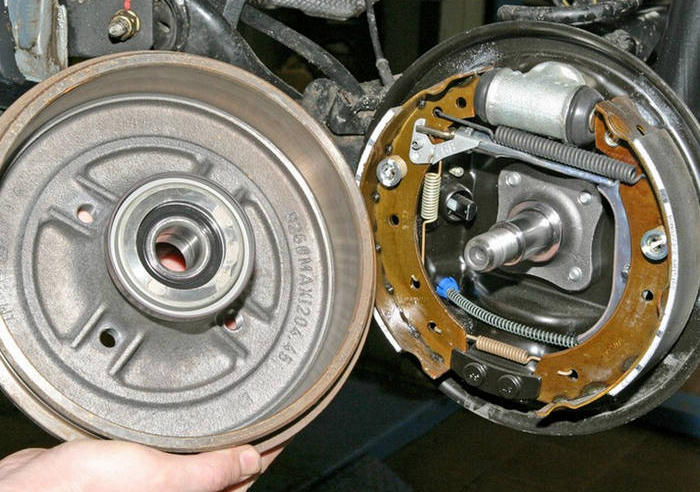

Снимаем тормозной барабан в сборе с подшипником на Рено Логан.

Замена задних тормозных колодок на Рено Логан

Износ задних тормозных колодок на Рено Логан 1.6 происходит намного медленнее передних тормозных колодок. Изношенные запчасти можно заменить самостоятельно. Сигналом к срочному ремонту будет появление трещин, повреждение дисков. Последнее особо опасно, так как поврежденный диск может лопнуть, заблокировав колесо и спровоцировав аварийную ситуацию. Если же нет уверенности в своих силах, то лучше доверить этот процесс профессионалам — elit-avtoneva

Для замены задних тормозных колодок на Рено Логан своими руками потребуются:

  • крепкая отвертка;
  • плоскогубцы и штангенциркуль;
  • головка из прочной стали на 30;
  • аэрозольная смазка WD-40 для убирания ржавчины;
  • новые запчасти.

Последовательность замены задних тормозных колодок своими руками:

Поставить ручник в нижнее положение.

Заблокировать колёса, дополнительно подложив под них кирпичи или другие предметы.

Немного отпустить болтовое крепление, так как в поднятом состоянии сделать это будет сложно. Поставить домкрат и поднять авто на комфортную для работы высоту. Подставить под автомобиль опору, для надёжной страховки.

Снять колесо. Отвёрткой подцепить и убрать колпачок.

На фото виден весь процесс замены тормозных колодок на Рено Логан.

Сделать демонтаж тормозного диска со ступицы.

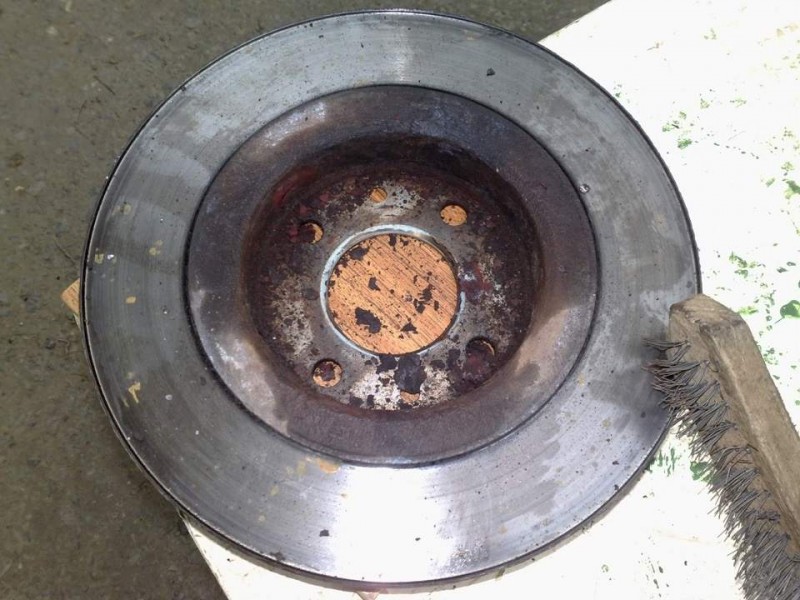

Вытащить диск полностью и тщательно почистить его от прилипших кусочков земли.

Извлечь пружину и регулятор с использованием отвёртки и пассатижей.

Убрать пружину с механизма.

При помощи пассатижей освободить колодки от пружины, находящейся сверху.

На опорах накладок отсоединить чашки с фиксирующими пружинами.

Извлечь рейку авторегулятора.

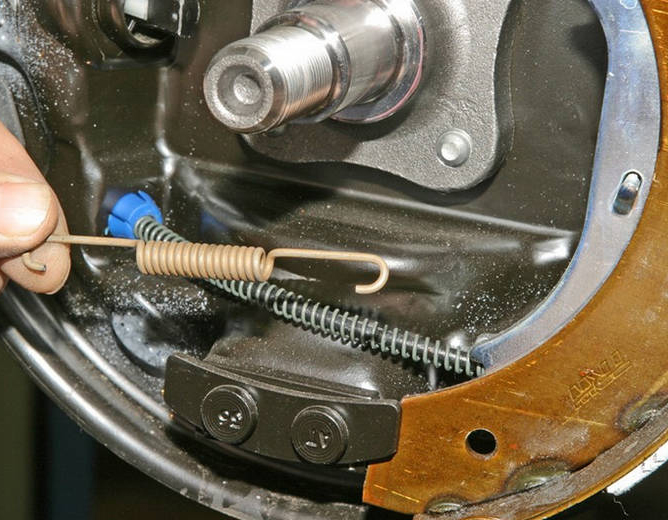

Убрать нижнюю пружину.

Отсоединить трос стояночного тормоза.

Поставить новые задние тормозные колодки и произвести пошаговый процесс сборки.

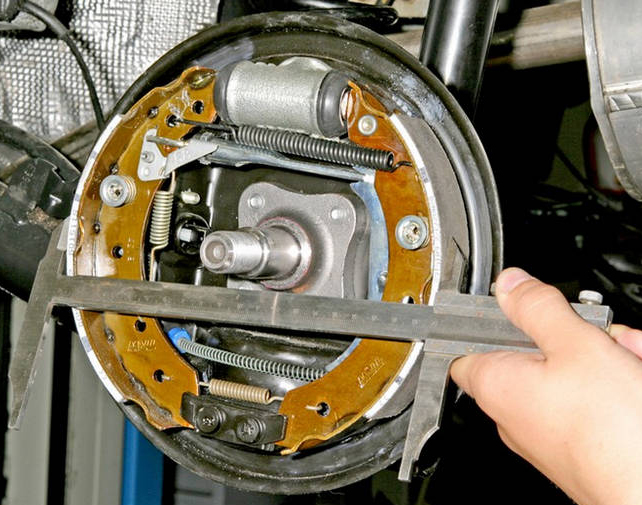

Очень важно проверять промежуток между наружными поверхностями. Оптимальная дистанция: 205,40 +/- 0,20 мм

Изменять его можно, высвободив зубчатый механизм прерывистого движения. Для этого нужно на распорной планке откручивать гайку отверткой.

Установить диск на шпильки.

Надежно зафиксировать гайкой (желательно новой) ступицу.

С другой стороны производится замена запчастей в такой же последовательности. По окончанию процесса нужно прокачать тормоз, беспрерывно надавливая на педаль. Достаточно 5-7 нажатий.

По окончанию работы нужно проверить колеса в свободном вращении и долить в бачок тормозную жидкость до установленного уровня.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Снятие, замена, установка тормозных колодок заднего колеса Renault Logan 2004-2015 Бензин.

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Пассатижи
  • Башмак (2 шт.)
  • Домкрат
  • Опоры под кузов
  • Клещи для снятия пружин
  • Балонный ключ
  • Отвертка плоская средняя
  • Груша резиновая
  • Шприц
  • Молоток
  • Зубило

Детали и расходники:

  • Перчатки тканевые
  • Емкость для тормозной жидкости
  • Проволока 50 см
  • Резиновый жгут 50 см
  • Тормозные колодки (комплект на два колеса) – 7701208111
  • Тугоплавкая смазка – Castol LMX или аналоги
  • Тормозная жидкость

1. Включаем первую передачу и устанавливаем под передние колеса противооткатные «башмаки».

Примечание:

Важно убедиться в том, что ручник полностью опущен в крайнее нижнее положение. 2

Устанавливаем автомобиль на прочные опоры выкручиваем гайку подшипника ступицы и снимаем колесо, как описано здесь

2. Устанавливаем автомобиль на прочные опоры выкручиваем гайку подшипника ступицы и снимаем колесо, как описано здесь.

3. Теперь нужно проверить уровень тормозной жидкости в бачке главного тормозного цилиндра. Если ее уровень близок к отметке «MAX», откачайте часть жидкости при помощи резиновой груши или шприца.

4. Снимаем тормозной барабан заднего колеса.

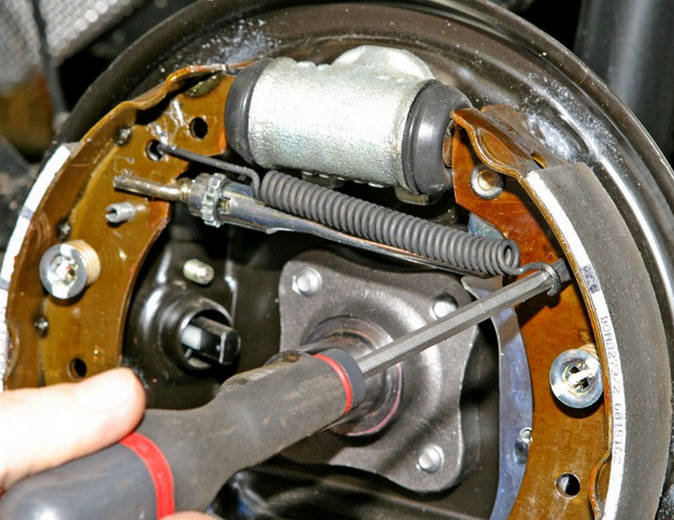

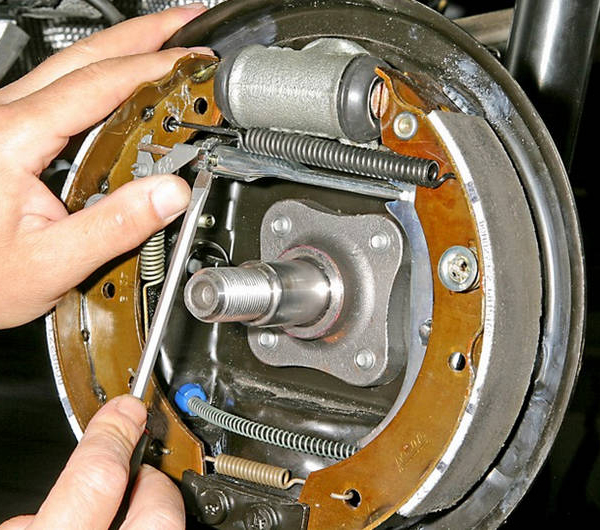

5. Снимаем с передней тормозной колодки пружину рычага регулятора зазоров.

6. Также снимаем с рычага регулятора зазоров второй конец пружины.

7. Снимаем рычаг регулятора зазоров.

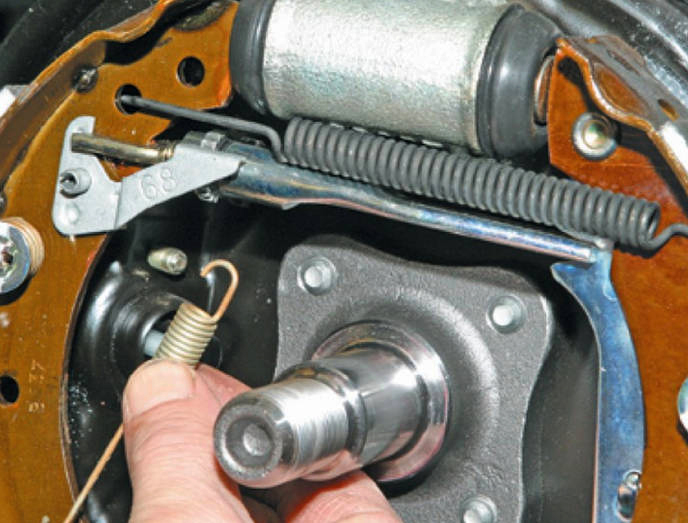

8. Теперь выводим нижнюю стяжную пружину тормозных колодок из отверстия, расположенного в задней тормозной колодке, предварительно поддев пружину, используя плоскую отвертку.

9. Снимаем стяжную пружину тормозных колодок.

10. Выводим из зацепления с задней тормозной колодкой конец верхней стяжной пружины, для этого можно воспользоваться пассатижами.

Примечание

Снимайте пружины с большой осторожностью, подобные операции несут повышенный риск получения травм. Для этих целей безопаснее всего пользоваться специальными клещами для снятия стяжных пружин

11. Проворачиваем второй конец стяжной пружины тормозных колодок в отверстии, расположенном в передней колодке и снимаем эту пружину.

12. Немного смещаем вперед переднюю тормозную колодку.

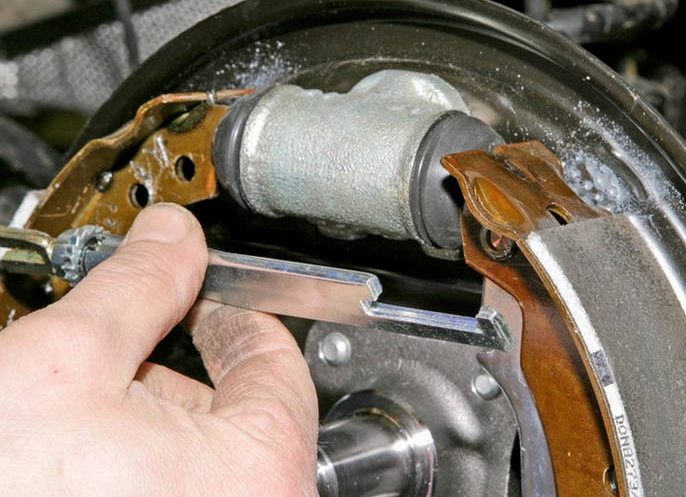

13. Производим снятие регулятора зазора в сборе с распорной планкой, для этого нужно повернуть планку на 90 градусов вдоль оси.

Примечание:

При снятии регулятора придерживайте тормозную колодку.

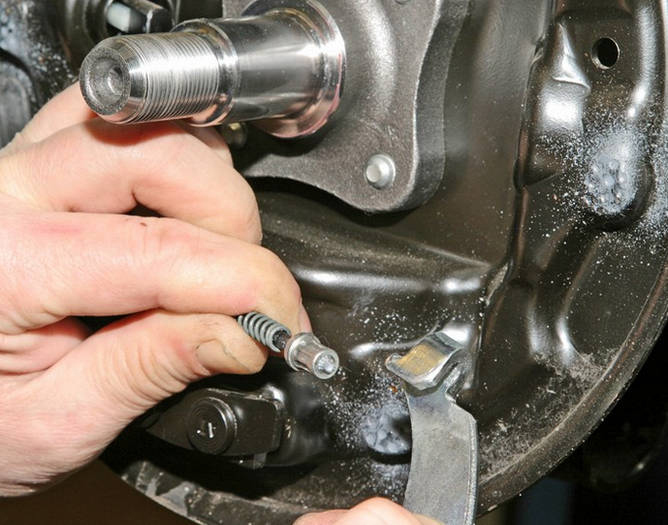

14. Нажимаем на крепежную чашку прижимной пружины и поворачиваем ее на четверть оборота, удерживая опорную стойку.

15. Снимаем крепежную чашку и пружину и после этого снимаем опорную стойку.

16. Отводим заднюю тормозную колодку в сторону от тормозного щита и снимаем разжимной рычаг с приводного троса стояночной тормозной системы, предварительно отжав его пружину. Полностью снимаем тормозную колодку.

Примечание:

После снятия тормозных колодок нужно сразу зафиксировать поршни колесного цилиндра любым доступным способом. Для этих целей может подойти любой отрезок проволоки или резиновый жгут. Если этого не сделать, поршни могут полностью выйти из цилиндра, что повлечет за собой утечку тормозной жидкости.

17. Наносим тугоплавкую смазку для тормозных механизмов на все места соприкосновения тормозных колодок и тормозного щита.

18. На резьбовую часть стержня распорной планки (1) наносим тугоплавкую смазку для тормозных механизмов, после чего наворачиваем на него гайку (2) но не затягиваем ее до конца.

19. Снимаем фиксатор с колесных цилиндров и устанавливаем новые тормозные колодки, предварительно сжав пассатижами поршни рабочего цилиндра.

Процесс сборки всех деталей аналогичен разборки и выполняется в обратной последовательности.

20. Устанавливаем на место тормозной барабан.

21. Выставляем тормозные колодки в рабочее положение. Для этого нужно нажать на педаль тормоза до упора 10-15 раз.

Примечание:

Во время каждого нажатия будет слышен щелчок регулятора зазора тормозных колодок. Если щелчки перестали появляться, значит зазор установлен.

22. Устанавливаем колесо, как описано здесь. Убеждаемся в том, что оно вращается легко.

23. Таким же образом заменяем тормозные колодки другого колеса.

Примечание:

После работ по замене тормозных колодок на обоих тормозных механизмах следует выполнить регулировку привода стояночной тормозной системы, как описано здесь.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Замена задних колодок Рено Логан: пошаговая инструкция

За два колеса сразу лучше не браться. Золотое правило: сначала одно, потом другое. Для замены необходимо выполнить следующий набор действий:

  1. Приводим автомобиль в устойчивое и неподвижное состояние на ровной поверхности. Рычаг переключения передач должен стоять на первой скорости.
  2. Опускаем ручник.
  3. Смазываем защитные колпачки жидкостью ВД-40.
  4. Открываем капот и проверяем уровень тормозной жидкости. Он должен быть в районе средней отметки. Если выше – сливаем ненужную часть.
  5. С помощью отвертки ослабляем и снимаем защитные колесные колпачки.
  6. Используем домкрат для приподнимания автомобиля.
  7. Снимаем колесо.
  8. Убираем тормозной барабан и тщательно его осматриваем на предмет возможных дефектов. Левые барабаны откручиваются против часовой стрелки, правые – по часовой стрелке. Критический диаметр детали составляет 204 миллиметра. Если он больше – меняем, так как из-за таких размеров на детали появляются трещины.
  9. Головкой на 30 необходимо открутить гайку подшипника.
  10. Чистим элементы заднего тормоза распылителем.
  11. С помощью плоскогубцев убираем стягивающую пружину сверху.
  12. Снимаем распорку. Она имеет специальный храповый механизм.
  13. Убираем стягивающую пружину снизу.
  14. Открепляем от заднего тормозного механизма трос ручника. Таким образом исчезнет прямая связь.
  15. С помощью куска проволоки стягиваем поршень тормозного цилиндра.
  16. Место соприкосновения щитка с колодками (ребристые выступы) смазываем. Опытные автомеханики советуют смазывающее средство «ПентаСИЛ».
  17. Проводим демонтаж старых колодок. Для этого необходимо снять планку, которая регулирует зазор. Планка находится рядом с пружинами. Просто поворачиваем ее вдоль оси на полоборота и снимаем.
  18. Устанавливаем новые колодки.

Последний пункт требует конкретики. Перво-наперво продуваем и очищаем все элементы тормозного механизма. Затем ставим уже новые задние колодки на их законное место.

Пружины (верхние и нижние) ставим на специальные крючки. Чтобы поставить барабан, потребуется максимально раздвинуть колодки. Для этого отверткой крутим верхнюю часть механизма. Крышка как бы «вдавливается» в место для посадки.

Установка всего механизма заднего тормоза проводится в обратном порядке. После итогового монтажа проводится проверка расстояния между внешними оболочками барабанных механизмом. Измерять нужно штангенциркулем. Расстояние должно быть примерно 202 миллиметра.

Помимо внутренней конструкции, стоит осмотреть и внешние цилиндры. Для этого просто отодвигаем от корпуса край пыльника. Тормозная жидкость на поверхности – плохой знак. Это явный сигнал о неисправности. Осмотру также подвергаются шланги тормозов. Если имеют место потертости, подтеки или трещины – меняем.

После осмотра спускаем автомобиль с домкрата и закручиваем ступичную гайку. Для этого рекомендуется пользоваться динамометрическим ключом. Затягиваем с усилием 210 Н/м.

Важно : непосредственная установка новых задних тормозных колодок проводится только после тщательной проверки всей системы. Установка при этом специальных навыков не требует

Сборка закончена. Последний этап – регулировка новых колодок и ручника. Делается это следующим образом: просто нажимаем на педаль тормоза. Должны быть характерные щелчки. Нажимаем до того момента, пока щелчки не пропадут. Ручник также легко проверяется: в опущенном состоянии колеса должны иметь свободное вращение, а при затянутом они должны быть неподвижными.

Совет: первые 100 километров лучше не играть с тормозами. Слишком резкие нажатия и агрессивное поведение могут негативно сказаться на новых деталях. Нужно дать накладкам растереться.

Замена задних колодок Рено Логан – процедура простая, но необходимая. Никаких премудростей или сложных моментов при смене тормозных элементов не наблюдается.

Рено Логан в России полюбили не только за хорошее соотношение цены и качества, но и за неприхотливый ремонт. Деталей на рынке достаточно. С заменой сможет справиться даже рядовой автолюбитель. Главное – соблюдать технику безопасности и использовать нужные инструменты.

Стоит ли менять самостоятельно?

Во время ремонта или обслуживания тормозов необходимо не только правильно собрать весь механизм, но и оценить состояние деталей – направляющих, манжет, пыльников, поджимных пластин, диска, пружин, шлангов и фитингов.

Степень износа тормозного диска может определить только специалист

Проводить ли обслуживание своего Renault Logan самостоятельно или доверить процедуру профессионалу, автолюбитель вправе решать самостоятельно. Но нужно помнить: вовремя выявленная мастером неисправность тормозов – это не только сэкономленные деньги, но и «страховка» от внезапной поломки, потери управления и дорожной аварии, в которой вы окажетесь виновником.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена передних тормозных колодок на Логане

Замена передних тормозных колодок на Рено Логан проще, чем обслуживание задних тормозов. Процесс занимает от 20 до 30 минут.

Последовательность работ:

  1. Снять колесо, повернуть всю ступицу в удобное положение. При необходимости – очистить суппорт.
  2. «Утопить» поршень рабочего цилиндра, вставив между ним и основанием колодки отвертку.
  3. Освободить нижнюю направляющую, вытащить болт, поднять верхнюю часть суппорта, зафиксировать ее.
  4. Извлечь старые элементы и направляющие пластинки. Очистить их посадочные места металлической щеткой.
  5. Поставить обратно очищенные пластины, вставить новые колодки, сильнее «утопить» поршень в цилиндре, опустить на место суппорт, сжав пружины. Зафиксировать нижний болт направляющей.
  6. Вернуть на место колесо. Опустить автомобиль. Затянуть колесные гайки.

Расходники всегда меняются парами, полностью на одной оси (передней или задней). Иначе одно колесо будет тормозить эффективнее, машина начнёт тянуть в сторону.

Видео о том, как проходитзамена тормозных колодок Рено Логан 2.

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

  • Отвёртка
  • Плоскогубцы
  • Комплекты гаечных ключей и головок
  • WD-40
  • Домкрат и противооткатные устройства
  • Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса. Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Как поменять передние колодки Рено Логан

Для замены не требуется наличие специализированного образования. С задачей справится человек, имеющий минимальные навыки в ремонте автомобиля. Заменить комплектующие можно в следующем порядке:

  1. Исключить самопроизвольное прокатывание транспортного средства при поднятии на домкрат. Под колеса устанавливают противооткатные устройства.
  2. Сорвать резьбовые элементы, фиксирующие колесный диск к ступице.
  3. Поддомкратить автомобиль. Чтобы избежать травмирования при замене, устанавливают специализированные упоры.
  4. Открутить болты, фиксирующие колесный диск. Демонтировать колесо.
  5. Открутить крепеж суппорта, расположенный внизу. Чтобы ускорить демонтаж, используют головку с трещоткой.
  6. Переместить поршень. Применяют плоскую отвертку. Ее вставляют между корпусом суппорта и колодками. Надавливая на них, поршень помещают в цилиндр.
  7. Поднимают суппорт, поворачивая его на верхней направляющей.
  8. Демонтируют вышедшие из строя тормозные колодки.
  9. Осматривают пыльники рабочего цилиндра и направляющих на предмет повреждений. Эластичные элементы с трещинами или порывами необходимо заменить. Попадание мелких абразивных частиц на поверхность движущихся деталей приведет к быстрому их износу.
  10. Демонтируют пыльники направляющих и проверяют наличие смазки. При необходимости проводят замену или добавляют смазочный материал. Используют вещества, предназначенные для смазки направляющих тормозного суппорта. Они устойчивы к высокой температуре.
  11. Устанавливают тормозные колодки.

Узел собирают в обратном порядке. Чтобы выдвинуть поршень, прокачивают систему несколькими нажатиями на рычаг управления тормозом.

В заключении полезные советы

Конкретные сроки периодичности замены и соответствующие им рекомендации не удастся найти даже на страницах официальной литературы от производителя Renault Logan.

Необходимость замены следует принимать к учету при появлении следующих причин или факторов:

  1. Поверхность барабана подвержена кривизне, трещинам и прочим дефектам рабочей зоны.
  2. Во время торможения авто Renault Logan издает посторонние звуки или вибрацию.
  3. Накладки отслоились, что может подтверждаться скрежетом при активации тормоза.
  4. На уклонной части пути автомобиль не способен удержаться с помощью ручника.

Сегодня присутствует множество компаний, обладающих лицензией и прочей разрешительной документацией на производство колодок. Водителями Renault Logan рекомендуется рассмотреть варианты предложений от таких брендов, как:

  • «Mapco»;
  • «Fenox»;
  • «Ferodo»;
  • «Delphi» и «Bosch».

Довольно часто в реализационной сети предлагается товар в красочной упаковке, однако реальные его потребительские качества далеки от заявленных на таре. Не следует рисковать и отдавать предпочтение таким продуктам. Лучше склониться к проверенным вариантам, ведь цены на колодки весьма доступны. При замене на Renault Logan работы выполняем со стороны каждого колеса поочередно. Помним о том, что колодки для правой и левой стороны одной оси различаются, поэтому действуем вовремя замены внимательно.

Правильная установка колодок положительно скажется на безопасности передвижения. Исключаем возможность некорректного монтажа данных деталей, чтобы предотвратить угрозу жизни и здоровью как водителя Рено Логан, так и его спутников в дороге.

Какие колодки предпочесть?

Для автомобилей Logan можно найти множество сертифицированных запчастей, однако стоит ориентироваться на классическую схему «цена-качество».

Среди автовладельцев Рено популярны следующие марки колодок:

  • Fenox;
  • Mapco;
  • Bosch;
  • Delphi;
  • Finwhale.

Среди российских вариантов популярны изделия «Маркон».

Однако производитель — не единственное, на что следует обращать внимание при покупке. На Рено Логан могут быть установлены детали в трех вариациях:

  1. 200 мм, арт. 7701203979 – используются для большинства автомобилей.
  2. 200 мм, арт. 60001551409 – ими комплектуются машины, где установлена тормозная система Bosch.
  3. 180 мм, арт. 7701205758 – для машин 2005 года выпуска.

Отличие Рено Логан 2 от Рено Логан в том, что для последнего используются колодки 180 мм.

Замена задних тормозных колодок рено логан видео инструкция

Периодичность замены тормозных колодок зависит от вашего стиля вождения. Я советую каждые 10-15 тыс. км пробега проверять толщину тормозных накладок, и по необходимости менять колодки.

Новые тормозные колодки RENAULT LOGAN по коду поможет приобрести каталог avto.guru.

1. Ослабьте ручник.

2. Снимаем колесо и выбиваем заглушку. 3. Откручиваем гайку на тридцать, которая находиться под заглушкой.

4. Снимаем барабан с помощью съемника. Делаем эту процедуру аккуратно чтобы не повредить подшипник.

5. Вставляем пассатижи в солдатик, поворачиваем, и вынимаем.

6. Далее нужно снять колодки. Чтобы проделать это нужно подковырнуть снизу отверткой. (советую этот момент посмотреть на видео)

После того как колодки вышли, нужно отсоединить тросик ручника.

7. Расцепите все пружины и выбросьте отработанные тормозные колодки.

8. Берем новые колодки и приступаем к сборке. Сборку трудно объяснить, я лишь напишу что за чем идет. А сам момент сборки посмотрите на видео с 1-35 до 3-05.

Сборка тормозного механизма:

  1. Ставим верхнюю пружину
  2. Устанавливаем регулировочный болт
  3. Одеваем нижнюю пружину
  4. Ставим регулировочный флажок

9. Одеваем трос ручника на колодку.

10. Укладываем тормозные колодки немного поджимая тормозной цилиндр с левой потом с правой стороны.

11. Вставляем в отверстия болтики и одеваем два солдатика.

12. Перед установкой барабана нужно развести колодки так, чтобы барабан надевался плотно. Регулировать это можно с помощью барашка который можно покрутить отверткой.

13. Одеваем тормозной барабан. Он должен свободно крутиться, но немного цеплять колодки.

14. Затягиваем гайку и ставим заглушку.

Возможные затруднения, возникающие при самостоятельном выполнении работ

При осуществлении смены колодок тормозов на Renault Logan существует вероятность проявления затруднений. С ними необходимо справиться для верной работы тормозной системы в дальнейшем.

  • Даже прилагая усилия Вы не можете достать тормозные колодки? Нанесите на место их размещения WD-40 и через некоторое времят смело приступайте к выполнению поставленных задач.
  • Осуществляя закрытие крышки суппорта деталь поршня, которая выступает из рабочего цилиндра, создает преграду, нужно при помощи пассатижей погрузить до упора поршень.
  • Если при монтаже получил повреждения чехол защиты направляющих пальцев суппорта, замените эту деталь на новую.
  • Возникли просветы между колодками тормоза и дисками? Отожмите педаль тормоза, и все элементы станут на свои места.

Приобретая необходимые детали или смазочные материалы обратите внимание на сертификат качества продукции выданный производителем. Обращайтесь только в точки продажи оригинальных запчастей, которые имею договор на прямую с изготовителем

Такая предосторожность даст гарантию приобретения качественных элементов, которые имеют должный гарантийный срок эксплуатации. Соблюдая неукоснительно алгоритмы монтажа системы колодок торможения Вы обеспечите надежность движения авто Renault Logan

Замена тормозных узлов собственными силами значительно увеличит срок эксплуатации системы торможения, и предупредит возникновение аварийных ситуаций в пути

Соблюдая неукоснительно алгоритмы монтажа системы колодок торможения Вы обеспечите надежность движения авто Renault Logan. Замена тормозных узлов собственными силами значительно увеличит срок эксплуатации системы торможения, и предупредит возникновение аварийных ситуаций в пути.

Проверка состояния тормозных колодок

Автомобиль Рено Логан оборудован задними тормозами барабанного типа. В мануале по техническому обслуживанию не принято конкретных сроков для их замены, однако, каждые 10-15 тысяч километров необходимо проверять их состояние. И если при проверке будет установлено, что толщина колодок составляет от 6 миллиметров и меньше (вместе с основанием), то следует провести их замену.

Кроме того, существует ещё ряд причин, при возникновении которых, замена колодок становится обязательной.

  • Наличие трещин и сколов на основании барабана
  • Появление пронзительного скрежета и скрипа колодок при торможении
  • Отслоение накладок от основания колодки.
  • Стояночный тормоз не удерживает автомобиль под углом (может потребоваться замена троса ручника).

Важно!

При замене тормозных колодок на задних барабанах, обязателен монтаж всех четырёх фрикционных накладок на оси, частичная смена полностью исключена.

Какие тормозные колодки советуют Логановоды

Сертификацию на использование тормозных колодок прошло множество фирм и этот список у Рено очень большой. Однако по прошествии времени у автолюбителей Рено Логан определился список явных фаворитов и аутсайдеров. Благодаря такому рейтингу можно без труда определиться с выбором и выбрать самого лучшего производителя.

Один из артикулов тормозных колодок (ниже описано какие размеры используются на Рено Логан)

Логановоды рекомендуют:

  1. Mapco (Германия)
  2. Fenox (Беларусь)

    Задние колодки от «батьки»

  3. Ferodo (Великобритания)
  4. Sangsin (Ю.Корея)
  5. Delphi (Франция)
  6. Bosch (Германия)

    Тормозные колодки Bosch

Логановоды не рекомендуют:

  1. Маркон (Россия)
  2. Finwhale (Швейцария)

Зачастую производители товара, который не отвечает к предъявляемому качеству, упаковывают их в красивую упаковку с многообещающими надписями, которые зачастую не соответствует действительности. Поэтому стоит учиться на чужих ошибках и выбирать, только то, что уже себя зарекомендовало.

Не ошибитесь с выбором

Самый надёжный способ — прийти в магазин со старой колодкой

Обратите внимание, что на автомобили Рено Логан устанавливаются три типа тормозных колодок:

  • Тормозные колодки на 180 мм. артикул 7701205758(устанавливались на автомобили 2005 года выпуска) (чаще всего Логановоды берут MapcO)

    Колодки Mapco

  • Колодки 200 мм артикул 6001551409 (предназначены для установки с тормозами Bosch)
  • Колодки 200 мм артикул 7701203979 (устанавливаются на большинство автомобилей)

Поэтому перед тем как совершить покупку вы должны узнать свой артикул.

Как распознать неисправность?

Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы

По этой причине важно своевременно производить замену вышедшей из строя детали

Из-за того, что задние тормоза принимают на себя меньшую нагрузку, заметить уменьшение их эффективности удается не сразу. Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана. Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения.

Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути. Появление «мягкости» в педали свидетельствует о попадании в систему воздуха

Появление «мягкости» в педали свидетельствует о попадании в систему воздуха.

Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану. При этом возрастают риски перегрева тормозного узла, снижение наката машины или рост «потребления» тормозной жидкости. Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.

Особенности эксплуатации новых колодок

Новые колодки должны пройти притирку. После замены избегайте резкого торможения на первых 100 км. пробега. Новые накладки сначала полностью не прилегают к поверхности диска, из-за этого эффективность тормозов ниже, чем обычно, и тормозной путь увеличивается

Соблюдайте осторожность на дороге и следите за дистанцией

На заметку. Как притирают колодки? После разгона до 70 километров час плавно нажать на педаль тормоза и отпустите её. Снова разгон. Проделайте 3–4 раза.

В конце совет от автолюбителей со стажем. Проверяйте состояние тормозных колодок при любом удобном случае: при переходе на зимнюю резину или наоборот, при очередном техническом обслуживании или при обращении на шиномонтаж. Исправные тормоза – залог безопасного вождения.

Требуемые инструменты

Голыми руками ничего не получится.

Инструменты, которые пригодятся при ремонте:

  • комплект гаечных ключей. Без них никуда;
  • отвертка;
  • плоскогубцы;
  • кусок проволоки;
  • домкрат;
  • металлические щетки;
  • штангенциркуль. Для измерения толщины накладок;
  • распылитель и смазка ВД-40;
  • защитные перчатки. Для работы с химическими веществами.

Помимо перечисленного инструментария, потребуются колесные упоры. Автомобиль во время монтажа должен находиться в неподвижном и устойчивом состоянии. Банальные «башмаки» (кирпичи) для подвешивания авто вполне подойдут.

Немаловажный компонент – новые колодки. Это очевидно, но с выбором качественных деталей у многих автолюбителей возникают проблемы. Французский концерн не дает советов. Пользователем остается самостоятельно выбирать детали на рынке.

И тут они сталкиваются с богатым ассортиментом, которые сбивает с толку. Ключевой совет в такой ситуации касается цены: выбирать колодки стоимостью около 1000 рублей. Это обеспечит качественный монтаж. Детали ценой около 500 рублей также можно использовать, но их надежность вызывает сомнения.

Нюансы осмотра элементов в тормозном узле

1

Повышенное внимание адресуем состоянию барабана. 203-204 мм – максимальные параметры для внутреннего диаметра по противоположным сторонам рабочей поверхности

Если имеют место борозды или задиры, прибегаем к срочной замене детали.

2. Наружные цилиндры тоже нуждаются в дополнительном осмотре. Здесь следует сместить край пыльника с корпуса цилиндра. Если просачивается тормозная жидкости, то эта деталь дефектна и нуждается в замене. Для осуществления процедуры прокачки тормозной системы потребуется помощник.

3. Переходим к анализу состояния тормозных шлангов. На их поверхности не должны возникнуть:

  • следы подтеков;
  • очаги тещин;
  • места надрывов и потертостей наружной оболочки.

Если какой-то из перечисленный критериев присутствует, то шланг немедленно заменяем.

К установке колодок приступаем после выполнения всего перечня мониторинговых мероприятий, касающихся каждой из деталей тормозного механизма. Процесс монтажа не подразумевает наличия особых навыков.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
