Устройство, схема и подключение промежуточного реле. часть 2

Важные нюансы, которые надо знать

Как и для любого норматива, все параметры, которые надо соблюдать при подключении дневных ходовых огней, можно найти в ГОСТе – в нашем частном случае нам понадобится ГОСТ Р 41.48-2004, конкретно пункт 6, подпункт 19. Из того, что необходимо знать и учесть: электрическая функциональная схема, которая необходима, чтобы контролировать напряжение в зависимости от положения клемм, должна собираться особым образом. В случае дневных ходовых огней критерием правильной установки является тот факт, что огни должны включаться автоматически при запуске двигателя. Но при этом они должны также автоматически отключаться если водитель вручную включил основные передние фары.

Можно также выделить пункт 5 подпункт 12, где сказано, что основные фары (так называемые фары головного света) сами по себе должны включаться только после того, как были включены габаритные огни. Исключением можно считать те моменты, когда габаритные огни включаются кратковременно как сигналы (мигают).

READ Как подключить эбу к телефону

Несмотря на то, что это кажется не особенно важным на первый взгляд, при самостоятельном подключении дневных ходовых огней вам придётся учитывать все эти нюансы и вникать в них.

Хотя может показаться, что «наука» правильного подключения ДХО заключается именно в этом соблюдении баланса между различными сигнальными огнями автомобиля, это на самом деле не так. Схема подключения ходовых огней должна учитывать и тот факт, что блок стабилизации светодиодных модулей является очень желательным при эксплуатации ходовых огней. Без этого блока внутри ДХО будет постоянно прыгать напряжение. Такое колебание напряжения приводит к быстрому выходу устройства из строя и необходимости его замены.

Впрочем, немало автолюбителей, которые утверждают, что стабилизация совсем необязательна и их ДХО отлично работают без неё. Они ратуют за то, что установка стабилизатора будет пустой тратой времени и никакой разницы между «пустых» ДХО от ДХО с блоком стабилизации нет. И, вроде как, подключение дневных ходовых огней — это лишь дополнительные траты.

На самом же деле это совершенно не так. Достаточно иметь хотя бы небольшие понимания в электронике, чтобы знать, что каждый скачок напряжения порождает дополнительный прямой ток, который греет кристаллы. В случае светодиодов можно даже оперировать конкретными цифрами: величина скачка напряжения может достигать до 12В, из-за этого номинальное значение прямого тока повышается и происходит сильный перегрев излучателя.

В результате вы получите сниженную яркость дневных ходовых огней и их непосредственная задача (то, ради чего вы их и устанавливали) – предупреждение водителей со встречки – будет выполняться недостаточно эффективно.

Используя светодиодные дневные ходовые огни без дополнительного блока стабилизации, вы получите необходимость заменять их практически ежегодно, а то и чаще, при этом их прямая функция будет выполняться хуже. Стоит ли лениться и экономить пару сотен рублей из-за этого?

Правила прочтения схем и работы по ним

Для того чтобы быстро и правильно читать электросхемы, нужно:

1. Знать условно-графические обозначения элементов: конденсаторов, резисторов, катушек индуктивности, реле, двигателей, выключателей, батарей, ламп и других.
2. Уметь мысленно разделять сложные цепи на простые, пользоваться дополнительно структурными и функциональными разновидностями схем. Изучать чертежи следует систематизированно, в соответствии с логикой работы устройства. Если на документах имеются ссылки на другие источники, необходимо ознакомиться и с ними.
3. Изучение работы схемы может потребовать построить диаграммы взаимодействия отдельных участков цепи, отражающих очередность срабатывания телеметрии, автоматики, защиты.

Эта информация поможет оценить вероятность неисправностей элементов, отсутствия должных контактов или возникновения ложных связей.

Что такое контакты

Применительно к реле, это вопрос не праздный, как может показаться. Дело в том, что в этом случае имеются в виду не только механические контакты, которые переключаются внутри устройства. Когда говорят о реле, подразумевают все выводы, находящиеся на его корпусе. Разделить их можно на два вида:

1. Контакты обмотки. Иногда на реле их может быть больше двух.
2. Коммутируемые.

Чтобы избежать путаницы, эти выводы часто называют контактами подключения реле. Иногда их количество может достигать 10. При этом из-за отсутствия стандартизации не всегда понятно, куда какую цепь подключать. Разобраться поможет распиновка контактов реле, которая почти всегда нанесена на его корпус. Если нет – придется искать описание. Контакты обмотки подключены непосредственно к ее выводам. На них подается напряжение, от которого срабатывает реле. Обмоток может быть несколько и у каждой будет своя пара контактов. Иногда катушки могут быть соединены между собой проводниками, если необходимо обеспечить определенный алгоритм их срабатывания.

Реле переключения света фар

Реле переключения фар предназначено для переключения дальнего и ближнего света головных фар и для кратковременного включения дальнего света фар. Использование реле в цепях управления светом фар позволяет продлить срок службы контактов, которые при непосредственной коммутации цепей переключателей и ламп фар подгорают значительно быстрее, поскольку пропускают относительно большой ток.

Принципиальное устройство и работу такого реле рассмотрим на примере реле переключения фар РС711 (рис. 5).

Реле переключения света фар РС711, применяемое на автомобилях ГАЗ-3110, служит для переключения ближнего света фар на дальний и наоборот, а также для включения дальнего света для кратковременной сигнализации (мигание фарами). Управление реле осуществляется подрулевым переключателем.

Конструктивно реле РС711 представляет собой электромагнитное реле с одной группой переключающих контактов 8 (рис. 5) и с одной парой нормально разомкнутых контактов 5. Группа переключающих контактов имеет два неподвижных контакта и один перекидной с двумя фиксированными положениями.
Фиксация положений перекидного контакта осуществляется механической блокировкой, предусмотренной в конструкции переключателя.

Управление работой реле осуществляется переключателем П149-01 указателей поворота и света фар. При подаче переключателем кратковременных единичных управляющих сигналов на электрические выводы обмотки электромагнита («минуса» от источника питания) реле включает напряжение в электрическую цепь дальнего света фар, а при выключении центрального переключателя света (положение II) реле переключает фары с дальнего на ближний свет и наоборот.

Рис. 5. Реле переключения фар РС711: 1 – кожух; 2 – якорь; 3 – обмотка; 4 и 9 – контактные пластины; 5 – контакты сигнализации; 6 – монтажная панель; 7 – штекеры; 8 — контакты переключения фар; 10 – переключающее устройство; 11- пружина

Все элементы реле смонтированы на пластмассовой монтажной панели 6 и защищены кожухом 1. Для включения в электрическую схему бортовой сети автомобиля реле имеет шесть пронумерованных штекерных выводов 7, причем выводы под номерами «4» и «6» имеют по два соединенных между собой штекера.

Техническая характеристика реле переключения фар РС711

• Напряжение включения — не более 10,3 В;
• Потребляемая сила тока — не более 1,5 А;
• Сопротивление обмотки электромагнита – 10…11 Ом;
• Сила тока нагрузки на контактах реле – 20 А:
• Падение напряжения на штекерах при силе тока нагрузки 20А:
       — в цепи переключения фар (штекеры «5»-«4» и «5»-«6») — не более 0,15 В;
       — в цепи мигания дальнего света фар (штекеры «3»-«6») — не более 0,2 В;
• Зазор между контактами — 1…1,5 мм.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Замена реле поворотов

Нужная подмена реле поворотов ВАЗ 2106 начинается с подготовки рабочего места для проведения таковой технологической операции. Для этого требуется:

1. Высвободить от зажимов щиток устройств, зачем используем отвертку с узким жалом либо шило.

2. Потом отжимаем распорные фиксаторы в местах установки и вытаскиваем комбинацию устройств

Замена реле поворотов ВАЗ 2101 на 2106

Партнерская программка You Tube : Автополезняшки: Указатель поворотов

в зеркале: .

3. Разъединяем колодки проводов, за ранее пометив их маркером либо краской.

4. Отвинчиваем трос датчика скорости.

5. Подсоединяем провод с голубой изоляцией к третьему разъему освеженного изделия, который является контактом контрольной лампы на композиции устройств.

6. Прикручиваем к четвертому разъему освеженного изделия свободный участок провода, который потом подсоединяем к «массе» (месту крепления новейшей «релюшки»).

7. Соединяем провод с бело-черной изоляцией (в неких моделях – с фиолетовой оплеткой) и 2-ой разъем реле поворотов, также с седьмым разъемом, который выходит на кнопку аварийной сигнализации (номерные обозначения указаны на задней части детали).

8. Провод с оранжевой оплеткой с цифрой 4 подсоединяем к контакту №2 кнопки выключения.

9. 1-ый выходной контакт реле указателей поворота ВАЗ 2106 подсоединяем с контактом №4 аварийного пускателя.

10. Восьмой разъем аварийного пускателя запитываем с контактом 1 предохранителя.

11. 1-ый разъем аварийного пускателя подсоединяем к проводу в голубой оплетке.

12. А 3-ий выводной контакт «аварийки» подсоединяем к проводу в черно-голубой оплетке.

Такая подмена реле поворотов делается из-за нередкого выхода из строя штатного изделия. В процессе эксплуатации штатного реле поворотов приходит момент, когда оно начинает временами работать неправильно. Это можно увидеть по отсутствию возгорания «контрольки». Причина – в отсутствие полного замыкания изделия. Отсутствие звукового сопровождения маневра поворота сформировывает иллюзию, что реле указателей поворота неисправно.

В другом случае неисправность изделия проявляется в нестабильном периоде функционала изделия. Это связано с временным интервалом замыкания релейных контактов. Последующее – штатное реле указателей поворота работает с маленьким уровнем громкости, что делает делему при несанкционированном включении при случайном задевании в процесс вождения автомобиля.

Убрать перечисленные выше недочеты можно в процессе подмены реле поворотов со штатного на электрический эталон. Распиновка реле электрического типа представлена ниже

Нужно уяснить, что требуется не плохая изоляция контактов, при этом это необходимо делать при помощи изоляционной ленты и кембрика (полой пластмассовой оплетки) Это нужно для исключения вероятных замыканий с другой проводкой. Очередной особенностью является тот момент, что реле указателей поворота ВАЗ 2106 электрического типа интегрировано в корпус из пластмассы и его линейные размеры не дают способности произвести установку на штатной позиции. Не считая того, наличие дополнительного «лепестка» также мешает процессу монтажа.

Нужно самостоятельное решение, чтоб провести подключение реле поворотов нового эталона. Мы хотим предложить в качестве кандидатуры применить т.н. «стрип» – стягивающий хомут пластмассового типа для крепежа электронной проводки. Такое крепление представляется довольно длительным и надежным.

Подключение реле к плате Arduino

Релейный модуль имеет два интерфейса:

• для подключения контроллера;
• для подключения нагрузок к реле.

Для подключения релейного модуля к управляющему устройству используется 10-пиновый интерфейс. Контакты GND и VCC для подключения +5В, выводы IN1 – IN8 для подключения управляющего сигнала. Для подключения управляемых приборов к реле на плате присутствуют 24-контакта-зажима. Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания. Если нужна полная оптическая изоляция, необходимо убрать перемычку Vcc to JDVcc и подключить питание от внешнего блока к выводу JDVcc и Gnd с платы. В противнос случае, можно взять питание с платы Arduino и установить перемычку Vcc to JD-Vcc. Схема подключения модуля к плате Arduino показана на рисунке 4.

Рисунок 4. Схема подключения релейного модуля к плате Arduino

Как проверить позистор

Убедиться в исправности позистора можно путем следующих манипуляций:

• отключите холодильник от сети;
• когда деталь остынет (2-3 мин.), извлеките ее;
• подключите позистор к мультиметру;
• включите режим измерения наименьшего сопротивления. Если его величина будет превышать 10-20 Ом с учетом погрешности, то деталь неисправна;
• нагрейте корпус позистора паяльником. Сопротивление должно резко возрасти. Если величина остается неизменной, то запчасть нужно менять;
• отключите прибор и дайте детали остыть;
• повторите проверку наименьшего сопротивления. Если его величина вернулась к номинальному значению, то позистор можно считать исправным.

Ремонт детали в домашних условиях невозможен, поэтому советую приобрести новую. Цена позистора невелика, поэтому его покупка сильно не отразится на вашем финансовом положении. По этой причине не советую придумывать самодельные варианты замены детали. Это может лишь негативно отразиться на работе холодильника и привести к полному его выходу из строя.

Подключение противотуманок

Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Если же вы умеете лишь управлять автомобилем, при этом не касаетесь инструментария, едва ли удастся оборудовать личный автомобиль противотуманками. В таком случае рекомендуется обратиться к специалистам станции технического обслуживания. Прежде чем подсоединить оборудование, понадобится собрать некоторые инструменты и материалы. Вам понадобятся:

• комплект проводов для подключения противотуманных фар;
• изолента;
• колодка и реле фар;
• колюще-режущие инструменты;
• предохранитель;
• кнопка включения.

Как только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Ниже приведен алгоритм установки:

1. Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи
2. Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.
3. Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
4. Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
5. Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору
6. Контакт 86 замыкается с кузовом автотранспорта.
7. К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.

После того как вам удалось подключить противотуманные фары, обязательно их протестируйте, проверьте работоспособность. Если фары не включаются — допущена ошибка.

Требования к установке противотуманных фар

ПТФ состоят из трех корпуса с цоколем для крепления лампы, отражателя и стеклянного рассеивателя, которые обеспечивают нужную форму светового пучка. Особенности эксплуатации и назначение противотуманок налагает на них особые требования, которые нашли отражение в действующих правилах дорожного движения:

• устанавливать можно не более 2 фар;
• ПТФ должны крепиться с отступом 40 см от боковых краев авто и выше 25 см от поверхности дороги;
• луч должен быть направлен ниже, чем фары ближнего света;
• углы видимости не могут выходить за пределы следующих значений: -10…+15 градусов и -10..+45 по вертикали и горизонтали соответственно.

В бампере современных легковушек предусмотрены специальные места для монтажа противотуманных фар. При их отсутствии противотуманки следует крепить согласно рекомендаций производителя. Главные требования:

• жесткое крепление ПТФ на кронштейнах;
• защита электропитания предохранителем;
• правильные углы направления световых пучков.

Устройство, обозначение и параметры реле

Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле. Устройство реле достаточно просто. Его основой является катушка, состоящая из большого количества витков изолированного провода.

Внутрь катушки устанавливается стержень из мягкого железа. В результате получается электромагнит. Также в конструкции реле присутствует якорь.Он закреплён на пружинящем контакте. Сам же пружинящий контакт закреплён на ярме. Вместе со стержнем и якорем ярмо образует магнитопровод.

Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник. Он в свою очередь притягивает якорь. Якорь укреплён на пружинящем контакте. Далее пружинящий контакт замыкается с другим неподвижным контактом. В зависимости от конструкции реле, якорь может по-разному механически управлять контактами.

Устройство реле.

В большинстве случаев реле монтируется в защитном корпусе. Он может быть как металлическим, так и пластмассовым. Рассмотрим устройство реле более наглядно, на примере импортного электромагнитного реле Bestar. Взглянем на то, что внутри этого реле.

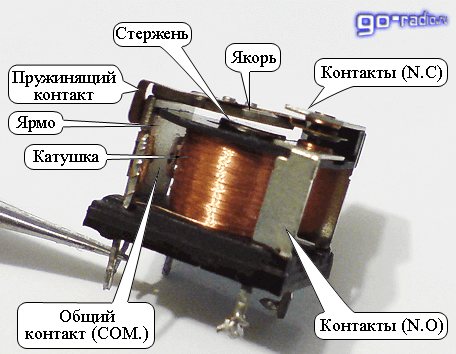

Вот реле без защитного корпуса. Как видим, реле имеет катушку, стержень, пружинящий контакт, на котором закреплен якорь, а также исполнительные контакты.
