Датчик дмрв ваз-2112 16 клапанов признаки неисправности: проверка

Содержание:

Проверка исправности ДМРВ мультиметром

Проверить расход воздуха в ВАЗ-2110 можно и с помощью мультиметра. Этот способ хорошо подходит, если в автомобиле установлен датчик фирмы Bosch с номерами 0280218004, 0280218037, 0280218116.

Каждый кабель в устройстве датчика ВАЗ-2110 обеспечивает отдельные функции:

  • желтый – обозначает вход сигнала в установку;
  • серо-белый – выводит напряжение питания из механизма;
  • зеленый – определяет выход заземления;
  • розовый с черным – осуществляет подход к главному реле.

Заметьте, что цвета проводов могут меняться, но выводы остаются прежними. Для лучшего понимания ДМРВ в ВАЗ-2110 ниже представлена схема датчика.

Пошаговая инструкция по проверке ДМРВ в ВАЗ-2110 мультиметром выглядит так:

  1. Включите зажигание, но двигатель не заводите.
  2. Подключите мультиметр красным проводом к желтому, черным к зеленому, воспользовавшись щупом. Эта процедура позволяет определить напряжение, возникшее между выводами.
  3. Чем хорош щуп, он внедряется через уплотнители из резины вдоль проводков, не нарушая целостности изолирующего материала. Применение иголок считается некорректным, погрешность в измерениях может оказаться большой.
  4. Далее снимите с мультиметра показания.

Напряжение на выходе нового устройства варьируется в пределах от 0,996 до 1,01 Вольт. Во время эксплуатации значения могут меняться, в основном увеличиваться. Больший показатель напряжения говорит о большей степени износа ДМРВ:

  • от 1,01 до 1,02 – датчик полностью исправный;
  • от 1,02 до 1,03 – состояние не плохое;
  • от 1,04 до 1,04 – скоро измеритель воздуха придется менять;
  • от 1,04 до 1,05 – состояние критическое, эксплуатация возможна, если не заявлен ни один негативный симптом;
  • более 1,05 – датчик на ВАЗ-2110 пора заменить незамедлительно.

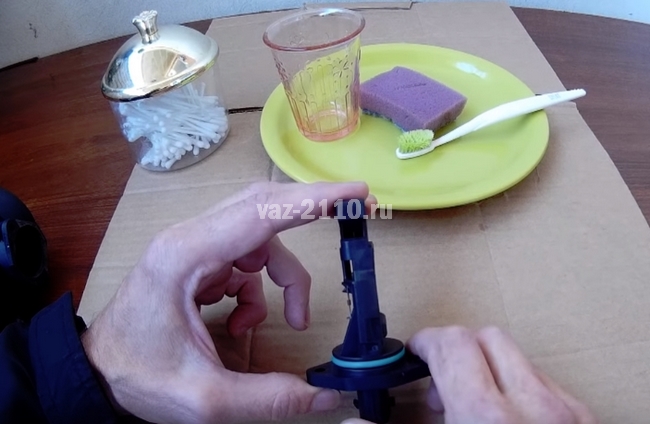

Чистка датчика

В некоторых случаях можно не проводить промывку дмвр ваз 2110, а провести его замену. Но многие не знают чем почистить дмвр ваз.

Эти процедуры легко провести своими руками:

  1. для начала нужно отключить патрубок с датчика ДМРВ;
  2. затем снимается сам датчик, это необходимо для более качественной промывки дмвр ваз2110;
  3. чтобы удалить датчик используется специальный ключ со «звездочками»;
  4. откручиваются крепежные системы и снимают датчик из патрубка и осмотреть его внешний вид;
  5. в некоторых случаях на датчике образуется масляный налет, но после очистки датчик будет как новый;
  6. чтобы очистить датчик необходимо приобрести специальное средство для очистки карбюратора;
  7. внутри датчика располагается пленка, а на ней располагаются тонкие проводки, и чтобы их не повредить следует аккуратно сбрызнуть их средством;
  8. оставить на время, чтобы датчик высох, лучше всего использовать средство в баллончиках;
  9. некоторые для очистки датчика используют спирт, он также хорошо очистит его;
  10. также при очистке датчика не стоит забывать и про очистку патрубка от скопившейся грязи и пыли;
  11. после того как проведена очистка деталям дать обсохнуть и затем можно производить сборку в обратном порядке.

И после проведения таких мероприятий датчик может функционировать и работать дальше. Но в некоторых случаях все-таки стоит проводить замену датчика.

Всего есть несколько ценовых категорий датчика ДМРВ:

  • Низкая стоимость, чаще всего это детали китайского производства, и стоимость их не превышает 1000 рублей, но специалисты не рекомендуют приобретать дешевые варианты датчика.
  • Средняя стоимость, чаще всего это детали АвтоВАЗа, которые могут быть отечественного или зарубежного производства, их стоимость колеблется от 1500-2500 рублей.
  • Лучше всего приобретать датчики более дорогие, они качественные и надежные, но стоимость здесь может быть выше 5 500 рублей, имеют долгий срок службы.

При выборе стоит обращать внимание не только на стоимость датчика, но и необходимо учитывать и производителя, и лучше выбирать зарубежных производителей. Они обычно имеют среднюю стоимость и хорошего качества

Как восстановить датчик массового расхода воздуха?

Оптимальным решением при проблемах с ДМРВ является замена неисправного датчика на новый. Но поскольку стоимость устройства составляет около 2500-3900 рублей, то многие владельцы пытаются «оживить» старую деталь.

Встречается четыре методики восстановления:

  • установка дополнительного сопротивления;
  • перекрытие части канала подачи воздуха на терморезистор алюминиевым скотчем;
  • корректировка прошивки блока управления двигателем;
  • промывка тела датчика и корпуса от грязи.

Установка дополнительного сопротивления

Установка дополнительных сопротивлений выполняется в цепь, связывающую датчик с блоком управления. При прохождении электрического тока происходит снижение напряжения, которое можно довести до требуемых пределов. Значение сопротивления подбирается опытным путем. Чаще всего впаивается резистор 1 кОм на желтый провод и элемент 15 кОм — на зеленый.

Перекрытие части канала подачи воздуха

Принцип ремонта основан на частичном перекрытии подачи воздуха на терморезистор. За счет этого обеспечивается менее интенсивное охлаждение и удается довести значение напряжения до состояния исправного прибора. Подбор сечения производится опытным путем с контролем напряжения мультиметром. В некоторых случаях владельцы перекрывают канал подачи на 70-80%. Для заклейки применяется алюминиевый скотч.

Корректировка прошивки блока управления двигателем

Под корректировкой подразумевается изменение тарировки или графика работы ДМРВ, занесенного в память блока. График зависимости построен таким образом, что при напряжении датчика 0,996 вольта расход считается равным нулю. Но если датчик вышел из строя и стартовое напряжение равно 1,055 вольта, то блок управления считает подачу воздуха 1,8 кг при неработающем моторе. Изменение графика при помощи утилиты «ДМРВ корректор» позволит выставить значение расхода 0, что улучшит характеристики работы двигателя. Подобный метод можно рекомендовать владельцам, хорошо разбирающимся в программном обеспечении блока управления.

Чистка ДМРВ своими руками

Очистка датчика объема воздуха производится после выявления некорректности его работы. Процедура выполняется путем частичной разборки и снятия тела устройства с активными элементами. Параллельно проводится промывка и очистка корпуса от остатков листвы и отложений грязи. Во многих случаях мойка датчика расхода воздуха на ВАЗ 2114 не помогает восстановить параметры устройства.

Механические способы 2114 запрещены, как и выдувание пыли сжатым воздухом.

Какие средства следует применять для чистки датчика?

Для очистки датчиков существуют специальные жидкости, поставляемые в аэрозольных баллонах под давлением. Примером такого средства может послужить специальный очиститель ДМРВ Luftmassensensor-Reiniger от компании Liqui Moly. Есть аналогичные жидкости других производителей. Можно промыть датчик смесью из 70% изопропилового спирта и 30% дистиллированной воды, предварительно прогрев устройство до 60-70 ºС строительным феном.

При мойке ДМРВ запрещено:

  • пытаться очистить датчик ватными шариками, твердыми предметами и щетками;
  • использовать бытовые чистящие средства;
  • применять очистители карбюратора на ацетоне или эфире.

Очистители на тяжелых нефтепродуктах, например, WD40 отмоют рабочие элементы от налета, но оставят жирную пленку, которую необходимо смыть изопропиловым спиртом. Использование эфиросодержащих веществ не рекомендовано по причине разрушения компаундной заливки и электронных компонентов.

Алгоритм действий

Последовательность шагов при мойке ДМРВ:

  1. Снять датчик вместе с корпусом с воздушного канала двигателя. Устройство крепится хомутом к каналу и двумя болтами к корпусу воздушного фильтра.
  2. Открутить два винта крепления датчика к корпусу. Болты имеют головку под «звездочку», но многие владельцы откручивают их плоскогубцами.

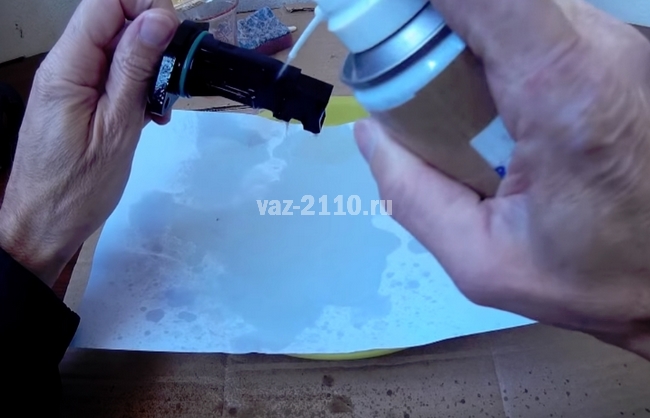

  3. Промыть чистящим средством измерительные терморезисторы, а также каналы для прохода воздуха. Если используется способ очистки спиртом, то снятый датчик прогревается потоком теплого воздуха и помещается в емкость. Спирто-водяная смесь также подогревается до 60-70 градусов.
  4. Высушить сенсор.
  5. Вымыть корпус датчика теплым мыльным раствором. Промыть под проточной водой и высушить.
  6. Собрать датчик и установить на место.

Как заменить датчик дмрв на ваз 2110

Провести замену датчика своими руками не трудно. После того как проверена работа устройства и если нет смысла проводить очистку датчика, можно приступать к его замене.

  • Автомобиль устанавливают на ровную поверхность, с аккумулятора нужно снять минусовую клемму.
  • Затем отключается датчик.
  • Для удаления зажимного болта хомута используют отвертку, он располагается на гофре.
  • Снимаем гофру.
  • После откручивают болты на воздушном фильтре.
  • Теперь можно снять старый датчик и на его место установить новый.
  • Можно проводить сборку в обратном порядке.

Если все работы проведены правильно, то автомобиль снова будет восстановит мощность и динамику, а знак на панели приборов исчезнет. Чтобы проверить правильно работы датчика ДМРВ следует прокатиться на автомобиле. Если все вернулось, как было до поломки, то ремонт проведен правильно, и причиной служил именно датчик ДМВР.

Очистка датчика

Если вы наблюдаете признаки неисправности ДМРВ, тогда можно попробовать очистить прибор.

К слову, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если у вас он вышел из строя, не спешите его менять. Есть небольшой шанс на восстановления его «здоровья».

Для процесса очистки понадобится специальная жидкость, которая применяется для чистки карбюратора. Также пригодятся ключи типа «звездочка». Отвинтите хомут, а также два болта на «10».

Снимите патрубок и доставайте датчик. Побрызгайте жидкостью на проволочку и трубку. Работайте с предельной аккуратностью, подождите, пока эта жидкость полностью испарится и оставьте устройство высохнуть.

Пока прибор высыхает, снимите дроссельный узел. Вы увидите налет внутри дроссельного узла. Его нужно убрать с помощью жидкости.

Эта грязь является причиной неполадок всей системы. Из-за нее и появляются проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят начинающих на автомобильных форумах.

Тросик газа не снимайте. Положите узел на тряпочку и обработайте особенно грязные участки жидкостью. Не забудьте промыть регулятор холостого хода и пространство под ним.

После этого скорее всего все признаки проблем с ДМРВ уйдут, конечно, при условии, что датчик не имеет механических повреждений. Поэтому не ждите, пока у вас появятся первые признаки таких проблем, а сделайте такую профилактику на ближайших выходных. Это не займет у вас много времени, а ваш автомобиль будет дышать по-настоящему.

Вы не узнаете свой двигатель. Он будет гораздо лучше заводиться, улучшится его тяга, вы заметете повышение мощности вашего двигателя.

Проводите такие профилактики регулярно, и ваш автомобиль скажет вам спасибо.

Автомобильный рынок не стоит на месте, производители постоянно улучшают показатели мощности двигателей машин, расхода топлива, аэродинамических значений, придумывают варианты изменения общей комфортабельности. Основным и явным улучшением стал переход от применения карбюраторного способа питания к более эффективной инжекторной системе.

Как работает последняя? Регулирует количественную подачу топлива согласно разовой дозировки для функционирования силовой установки в разных форматах деятельности. Это позволяет уменьшить объем потребления воздуха и обеспечить максимальную выдачу мощности силовой конструкции.

Однако механики утверждают, что устройство карбюраторной системы технологически проще, ведь карбюратор работает от механики, а значит, можно предположить высокую надежность механизма. Такой системой оснащен ВАЗ-2110. Преимущество устройства – топливовоздушная масса образовывается в карбюраторе и в цилиндрах путем разрежения, которое создается с помощью поршней.

  • как располагается коленчатый вал;
  • какова скорость вращения;
  • сколько воздуха поступает в цилиндры;
  • какой его объем содержится в отработанном газе;
  • где находится дроссельная заслонка.

За эти данные и расчет нужного топлива отвечают датчики, зафиксированные в отдельных компонентах силового изделия – ДМРВ, которые мы рассмотрим подробнее прямо сейчас.

Признаки неисправности датчика расхода воздуха

Если ДМРВ начинает выдавать некорректные данные, то происходит сбой в системе подготовки топливно-воздушной смеси, нарушаются пропорции топлива и воздуха. Отсюда вытекают следующие симптомы неисправности:

  • Нестабильные обороты холостого хода
  • Нарушение плавности хода автомобиля
  • Затрудненный или невозможный запуск двигателя
  • Ощутимое ухудшение динамики автомобиля
  • Увеличение расхода топлива
  • Не гаснет желтая лампа «Check Engine» на панели приборов

Лампочка «проверь двигатель» на панели приборов

Если на панели приборов постоянно горит лампа «Check Engine», то самым простым способ проверки, при наличии диагностического прибора, является считывание кодов ошибок, которые позволят точно определить проблему. Одной из самых частых ошибок ДМРВ является ошибка р0100. Расшифровки диагностических кодов можно найти в технической литературе к конкретному автомобилю.

Ни один из вышеперечисленных симптомов не являются стопроцентной гарантией, что вышел из строя именно ДМРВ. Виновниками могут оказаться и другие системы автомобиля. Но все эти симптомы в совокупности, или каждый по отдельности дают повод проверять расходомер на работоспособность.

Проверка расходомера воздуха

Один из способов проверки датчика-расходомера воздуха

Выявить неисправность этого датчика можно несколькими способами. Самым простым способом является отключение фишки питания от датчика на запущенном моторе. После отключения фишки, блок управления переходит в аварийный режим, при котором дозировка топлива производится по показаниям датчика положения дросселя. При этом обороты на холостом ходу начнут возрастать до отметки свыше 1500 оборотов, хотя и не всегда, у некоторых инжекторных систем повышения оборотов не производится.

При отключенном расходомере нужно проехаться на автомобиле. Если работа силовой установки улучшилась, вероятнее всего проблемы с ДМРВ.

Видео: Демонстрация неисправного ДМРВ на Калине, Приоре, Гранте, ВАЗ 2110-2112, 2114-2115

Некоторые датчики можно проверить при помощи вольтметра или мультиметра с высокой точностью настройки. Измерительный прибор «плюсовым» щупом подключается к проводу сигнала ДМРВ (обычно крайний правый провод), а «минусовым» — к проводу заземления датчика. Затем нужно включить зажигание, но силовую установку не запускать. У исправного датчика напряжение должно быть от 0,9 для 1,4 В. Показатели выше указывают на неисправность датчика.

Очень часто выходом из строя является загрязнение рабочих элементов датчика. Поэтому визуальный осмотр тоже может указать на неисправность.

Если на рабочих элементах датчика заметно сильное загрязнение, это наверняка причина проблем с работой силовой установки. Вот только восстановительные работы можно произвести с датчиками на основе трубки Пито. У них можно удалить грязь путем промывки аэрозолем для очистки карбюратора.

Когда нужно менять датчик ДМРВ 2110: симптомы неисправности датчика и проверка

В процессе эксплуатации автомобиля ДМРВ 2110 может выйти из строя по разным причинам, причем одна из таких  — длительный срок использования устройства. При выходе из строя датчик обычно не ремонтируют, его просто меняют на новый. О неправильной работе датчика могут говорить такие симптомы:

  • на приборной панели автомобиля загорается «Check Engine» (нужно проверить двигатель);
  • увеличился расход топлива, динамика разгона снизилась;
  • двигатель автомобиля не запускается;
  • на «холостых» ДВС автомобиля работает с рывками (изменение холостых оборотов в меньшую либо большую сторону).

Все перечисленные признаки неисправности датчика говорят о том, что воздух в смесь подается не в том объеме, в котором необходимо. С учетом того, что данная проблема может быть связана не только с неисправностью ДМРВ,  прежде чем приступить к демонтажу датчика, необходимо убедится  в его неисправности.

На деле, датчик массового расхода воздуха ВАЗ 2110 проверить на работоспособность можно тремя методами: в движении, мультиметром, визуально. Проверка ДМРВ 2110 опытным путем (в движении) представляет собой самый простой и быстрый способ. Заключается он в анализе работы ДВС автомобиля при принудительном отключении датчика.

Алгоритм действий:

открыв капот, отключить разъем ДМРВ;
завести двигатель автомобиля;
так как автомобиль будет работать в аварийном режиме, загорается лампочка «Check Engine» и количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
проехав на автомобиле, работающем в аварийном режиме, необходимо обратить внимание на его динамику и сравнить  с динамикой до отключения датчика;
если автомобиль с выключенным датчиком стал быстрее разгоняться, датчик расхода воздуха неисправен.

Следующим этапом диагностики может быть проверка ДМРВ 2110 мультиметром. Этот способ проверки датчика на работоспособность подразумевает под собой использование  измерительного прибора (мультиметра).

Перед проверкой необходимо разобраться с конструкцией устройства и узнать его «распиновку» (распайка проводов по плате). Из ДМРВ выходят четыре провода. Как правило, это провод к главному реле (розово-черный  или розовый),  заземление (зеленый), питание (серый) и вход сигнала (желтый).

Для проверки необходимо:

  • выставить мультиметр в режим измерения постоянного напряжения, установив предел до 2 Вольт;
  • не заводя мотор, включить зажигание;
  • подключить черный щуп мультиметра к проводу заземления, красный к входу сигнала датчика мультиметра, просунув щупы мультиметра сквозь резиновый уплотнитель разъема;
  • сделать замеры и по результатам определить состояния датчика.

На основании показаний мультиметра:

  • напряжение 0,996-1,01 Вольт (датчик новый);
  • напряжение 1,01-1,02 Вольт (рабочий датчик в хорошем состоянии);
  • напряжение 1,02-1,03 Вольт (датчик рабочий, с длительной эксплуатацией);
  • напряжение 1,03-1,05 Вольт (датчик изношен и может выйти из строя);
  • напряжение от 1,05 Вольт и выше (датчик неисправен и требует замены).

Если же прибора нет под рукой,  часто определение неисправности датчика возможно по его внешнему виду, то есть при визуальном осмотре. В этом случае необходимо демонтировать устройство и внимательно его осмотреть на предмет механических повреждений либо на наличие жидкости в датчике и воздушном патрубке.

Причины попадания жидкости и грязи в датчик могут быть разными (например, повышен уровень масла в картере, попадание пыли на термоанемометр по причине несвоевременной замены воздушного фильтра, маслоотбойник системы вентиляции картера забит и т.д.).

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

  • В уплотненных местах форсунки;
  • На выводных системах для испарений бензина;
  • На стенках каркаса дросселя;
  • На жиклерах холостого хода;
  • На трубках усилителя вакуумного тормоза;
  • На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

Чем отличаются датчики 037 и 116?

Чем могут отличаться между собой регуляторы этих моделей и можно ли вместо 037 установить 116? Различия между этими контроллерами есть, и дело заключается не в распиновке ДМРВ. Ведь если бы эти модели были одинаковыми, какой смысл был бы давать им разные названия?

Итак, чем отличаются между собой контроллеры и можно ли вместо 037 установить модель 116:

  1. Первое отличие, о котором можно догадаться исходя из технических характеристик — это то, что модель 037 при работе может выдавать данные с погрешностью. Разумеется, погрешность в 2.5% не критическая, но она имеет место.
  2. Устройство 037 предназначено для установки в автомобили ВАЗ 2111, 2112, 2123, 21214, которые оборудованы контроллерами М 1.5.4, Январь 5.1-5.1.3 и т.д.
  3. Что касается модели 116, то ее использование актуально на Ладах 21114, 21124, 21214. Установка этого устройства допускается на Калины и Приоры. Монтаж девайса допускается на авто, обустроены контроллерами М 7.9.7 и Январь 7.2.

Если столкнулись с проблемой неработоспособности устройства, то при замене нужно ставить такую модель, которая уже была установлена. Но стоит учитывать, что 037 — это не распространенный вариант, как 116, так что найти его сложнее. Последний, в свою очередь, является более распространенным, да и стоимость его ниже.

Замена допускается, но специалисты не рекомендуют этого делать. Все потому, что между собой эти устройства различаются по своей тарировке, поэтому в случае замены придется изменять параметры блока управления. А лезть в «мозги» автомобиля можно только, если понимаете, что нужно сделать, и есть минимальный опыт.

 Загрузка …

Признаки неисправности датчика ДМРВ на ВАЗ 2110: как промыть и почистить своими руками

При возникновении первых признаков неисправности следует обязательно проверить ДМРВ, а затем, в зависимости от ситуации, выполнить очистку или замену устройства.

Теперь о том, как проверить наш датчик. Сегодня применяют два основных способа проверки ДМРВ.

  1. Двигатель проверяется в работе в условиях отключенного датчика массового расхода воздуха. Достаточно просто отключить питание от регулятора, и запустить мотор. Когда ДМРВ отсутствует во время запуска, электронный блок управления включает силовой агрегат в аварийном режиме. Обороты настраиваются на 1500 оборотов. Отключив датчик, проедьте несколько километров, оцените динамику, мощность. Если движок работает нормально, тогда причиной возникших симптомов стал датчик.
  1. Второй метод потребует использование автомобильного тестера или вольтметра. Запустив зажигание, не заводите мотор. На тестере ставится порог напряжения 2В. Плюсовой щуп соединяется с желтым проводом на разъеме датчика, а черный щуп подключается к зеленому проводку. Далее ориентируйтесь по таблице.

Показатель

Состояние ДМРВ

Датчик функционирует нормально

Не идеальные, но пока допустимые показатели напряжения

Предельно допустимые значения, которые свидетельствуют о скорой поломке датчика

ДМРВ вышел из строя, нуждается в замене

Достаточно часто можно избежать замены ДМРВ, просто проведя чистку этого элемента двигателя.

Выполнить чистку своими руками следует таким вот образом:

  • Снимите патрубок с датчика массового расхода воздуха;
  • Теперь снимите датчик с патрубка. Иначе качественная промывка не получится;
  • Чтобы снять датчик, заранее вооружитесь ключами «звездочки». Такие комплекты отыскать не проблема;
  • Открутите все крепежи, извлеките датчик из патрубка и оцените его внешнее состояние;
  • Часто на датчике имеются следы масляного налета. Задача очистки — сделать устройство как новенькое;
  • Для чистки ДМРВ часто применяют очиститель для карбюратора;
  • Внутри на пленке имеются датчики, которые представляют собой маленькие проволоки, закрепленные на специальной смоле. Эти элементы нужно аккуратно сбрызнуть очистителем, дабы не повредить устройства;
  • Подождите некоторое время, пока поверхности высохнут. Чтобы ускорить процесс, используйте баллончик со сжатым воздухом;
  • Не редко вместо карбюраторного очистителя используют спирт, который также работает достаточно эффективно;
  • Правильная чистка ДМРВ подразумевает обработку патрубков от скопившегося мусора, грязи и пыли;
  • Тщательно обработав все компоненты извлеченного ДМРВ, дождитесь высыхания, после чего выполните обратную сборку. Очистка завершена.

Очистка спреем

Статистика показывает, что около 80% случаев позволяют простой очисткой вернуть прежнюю функциональность датчика массового расхода воздуха.

Цена вопроса

80% — это не 100. Потому порой приходится менять датчик. А чтобы выполнить замену, его нужно купить.

Выделяют три ценовые категории ДМРВ:

  • Дешевые. Это преимущественно китайская продукция, цена которой составляет до 1000 рублей. Покупать такие регуляторы настоятельно не рекомендуется;
  • Средние. К ним относятся датчики от АвтоВАЗ, отечественные и некоторые зарубежные аналоги. Такие стоят от 1500 до 2500 рублей;
  • Дорогие. Качественные, надежные, импортные ДМРВ, цена которых может достигать 5,5 тысячи рублей. Насколько рационально их покупать, сказать тяжело. Но они точно прослужат долго.

Заменить ДМРВ не сложно своими руками, даже если особых навыков в ремонте автомобиля у вас нет. Проверив состояние устройства и определив, что чистка уже не поможет, остается только произвести замену.

  1. Поставьте машину на ровную площадку, поднимите капот и снимите минусовую клемму с аккумулятора.
  2. Отключите разъем датчика. О его расположении мы уже рассказали, потому проблем с поиском не возникнет.
  3. С помощью отвертки демонтируйте зажимной болт хомута, который фиксирует гофру к ДМРВ.
  4. Гофра снимается.
  5. С помощью ключа на 10 откручиваются два болта, которые удерживают датчик на корпусе воздушного фильтра.
  6. Сняв вышедший из строя кислородный датчик, на его место поставьте новый регулятор.
  7. Закрутите обратно пару болтов, закрепите гофру и застопорьте ее с помощью хомута.
  8. Подключите на место разъем, верните минусовую клемму на аккумуляторную батарею.

Если все сделано верно, и поломка правильно определена, тогда двигатель вернется к прежней работоспособности, сигнал ошибки на приборной панели исчезнет.

Замена устройства

Чтобы окончательно проверить результат ремонта, выезжайте на дорогу, сделайте пробный заезд и обязательно попробуйте резко нажать педаль газа. Если динамика и мощность стали такими, как до возникновения проблем, вы все сделали грамотно, и именно ДМРВ оказался виновником неисправности.

Как проверить дмрв на ваз 2110

Отсоедините разъем датчика. Заведите двигатель. Доведите обороты двигателя до 1500 об/мин и более. Начните движение. Если вы ощутите у машины «резвость», то это значит, что датчик ДМРВ неисправен и его нужно заменить на новый. Это первый вариант проверки. Если датчик ДМРВ отключен, то контроллер переходит в аварийный режим работы, поэтому смесь готовится только согласно дроссельной заслонки.

Включите тестер в режим измерения постоянного напряжения, выставьте предел измерения 2 В. Второй вариант проверки датчика ДМРВ. Измерьте напряжение между жёлтым проводом «выход» (ближний к лобовому стеклу) и зелёным «масса» (3-й с того же края), находящиеся в разъеме датчика. Цвета могут меняться, в зависимости от года производства, но расположение остается неизменным. Включите зажигание, но двигатель не заводите. Щупами тестера внедритесь сквозь резиновые уплотнители разъёма, вдоль этих проводов, доберитесь до самих контактов не нарушая изоляцию. Подключите тестер и снимите показания. Данные параметры можно снять и с табло бортового компьютера, если он имеется. Они находятся в группе значений «напряжения с датчиков» и обозначаются U дмрв.

Оцените результаты. На выходе исправного датчика, напряжение должно составлять 0.996-1.01 В. В процессе работы оно постепенно изменяется в сторону увеличения. По этому параметру можно определять степень «износа» датчика. Например: 1.01-1.02 В – датчик рабочий, 1.02-1.03 В — датчик рабочий, но уже «подсажен», 1.03-1.04 В – скоро потребуется его замена, 1.04-1.05 В – пора менять, 1.05 В и выше – эксплуатация невозможна, обязательная замена.

Осмотрите датчик, когда показания отклонены от нормы. Возьмите фигурную отвёртку и открутите хомут резинового гофра воздухоприёмника, который находится на его выходе. Снимите гофр, и внимательно осмотрите его внутренние поверхности и датчика. На них не должно быть конденсата и масла. Это самая распространенная причина повреждения ДМРВ. Если они есть, значит превышен уровень масла в картере и забит маслоотбойник вентиляции картера. Перед заменой датчика на новый. Следует устранить неисправность.

Особенности, диагностика и замена элементов систем впрыска на ВАЗовских авто

Ниже рассмотрим основные контроллеры!

Холла

Есть несколько вариантов, как можно проверить датчик Холла ВАЗ:

  1. Использовать заведомо рабочее устройство для диагностики и установить его вместо штатного. Если после замены проблемы в работе двигателя прекратились, это говорит о неисправности регулятора.
  2. С помощью тестера произвести диагностику напряжения контроллера на его выводах. При нормальной работоспособности устройства напряжение должно составить от 0.4 до 11 вольт.

Процедура замены выполняется следующим образом (процесс описан на примере модели 2107):

  1. Сначала производится демонтаж распределительного устройства, выкручивается его крышка.
  2. Затем осуществляется демонтаж бегунка, для этого его надо потянуть немного вверх.
  3. Демонтируйте крышка и выкручивается болт, который фиксирует штекер.
  4. Также надо будет выкрутить болты, которые фиксируют пластину контроллера. После этого откручиваются винты, которые крепят вакуум-корректор.
  5. Далее, осуществляется демонтаж стопорного кольца, извлекается тяга вместе с самим корректором.
  6. Для отсоединения проводов необходимо будет раздвинуть зажимы.
  7. Вытаскивается опорная пластина, после чего откручиваются несколько болтов и производителя демонтаж контроллера. Производится монтаж нового контроллера, сборка осуществляется в обратной последовательности (автор видео — Андрей Грязнов).

Скорости

О выходе из строя данного регулятора могут сообщить такие симптомы:

  • на холостом ходу обороты силового агрегата плавают, если водитель не жмет на газ, это может привесит к произвольному отключению мотора;
  • показания стрелки спидометра плавают, устройство может в целом не работать;
  • увеличился расход горючего;
  • мощность силового агрегата снизилась.

Сам контроллер расположен на коробке передач . Для его замены нужно будет только поднять колесо на домкрат, отсоединить провода питания и демонтировать регулятор.

Уровня топлива

Датчик уровня топлива ВАЗ или ДУТ используется для обозначения оставшегося объема бензина в топливном баке. Причем сам датчик уровня топлива установлен в одном корпусе с бензонасосом. При его неисправности показания на приборной панели могут быть неточными.

Замена делается так (на примере модели 2110):

  1. Отключается аккумулятор, снимается заднее сиденье автомобиля. С помощью крестообразной отвертки выкручиваются болты, которые фиксируют люк бензонасоса, снимается крышка.
  2. После этого от разъема отсоединяются все подводящие к нему провода. Также необходимо отсоединить и все патрубки, которые подводятся к топливному насосу.
  3. Затем откручиваются гайки, фиксирующие прижимное кольцо. Если гайки заржавели, перед откручиванием обработайте их жидкостью WD-40.
  4. Сделав это, выкрутите болты, которые фиксируют непосредственно сам датчик уровня топлива. Из кожуха насоса вытаскиваются направляющие, а крепления при этом нужно отогнуть отверткой.
  5. На завершающем этапе производится демонтаж крышки, после этого вы сможете получить доступ к ДУТ. Контроллер меняется, сборка насоса и остальных элементов осуществляется в обратном снятию порядке.

Холостого хода

Если датчик холостого хода на ВАЗ выходит из строя, это чревато такими проблемами:

  • плавающие обороты, в частности, при включении дополнительных потребителей напряжения — оптики, отопителя, аудиосистемы и т.д.;
  • двигатель начнет троить;
  • при активации центральной передачи мотор может заглохнуть;
  • в некоторых случаях выход из строя РХХ может привести к вибрациям кузова;
  • появление на приборной панели индикатора Check, однако загорается он не во всех случаях.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
