Экспедиционный багажник на ниву своими руками: чертежи, размеры, как сделать

Содержание:

Экспедиционный багажник на Ниву Шевроле, чертежи своими руками

Активный отдых и путешествия – эти черты в большой степени присущи владельцам Нива Шевроле. Сам автомобиль своей конструкцией и концепцией располагает к активному отдыху и поездкам на дальние расстояния. Однако в устройстве имеется один большой недостаток – малый объем грузового отсека.

Багажник Нивы может вместить всего 300 литров полезного объема, что является достаточно скромным показателем для внедорожника. Владельцы решают эту проблему установкой дополнительного экспедиционного багажника на крышу.

Конструкция, применение и характеристики

По своей конструкции экспедиционный багажника представляет прямоугольный лист металла с ботиками по краям, расположенный ан крыше при помощи различного крепежа.

Объем полезной нагрузки, погруженной на такой узел, может составлять до 200 литров или 120 кг в массовом выражении.

Это значительно расширит возможности владельца по перевозке полезного груза (увлечение полезного объема составит порядка 35%).

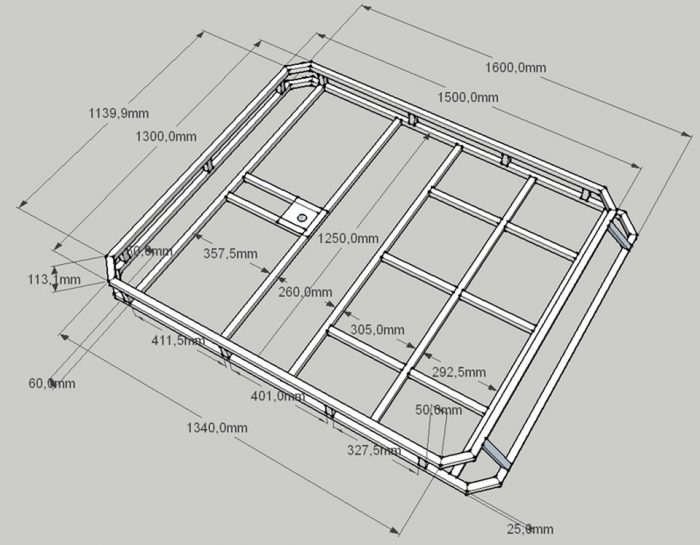

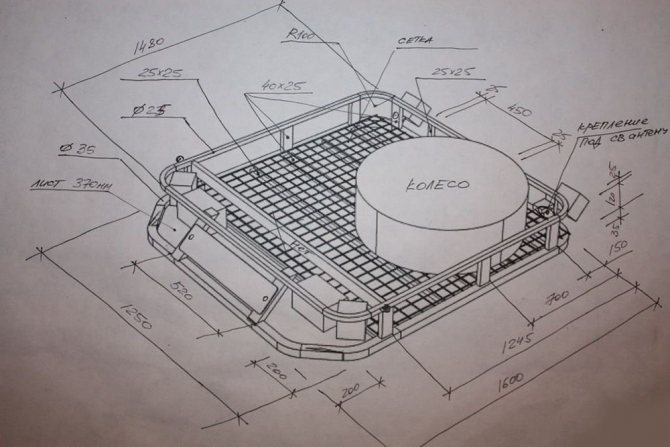

На фото-чертеж экспедиционного багажника на Ниву Шевроле:

Важно

Площадка может быть как гладкой, так и отформованной с дополнительным крепежом в виде крючков и внутренних бортиков. Такая конструкция позволит удобно перевозить грузы различного назначения (крупногабаритные одновременно с грузами небольшого объема).

Поверхность с шершавым покрытием не позволит небольшим не закрепленным грузам выпадать во время движения и скатываться.

На видео- экспедиционный багажник на Ниву Шевроле:

Материал изготовления

Материалы, из которых могут быть изготовлены данные багажники насчитывают всего два вида. Это алюминиевые багажники и стальные. Каждый из видов имеет свои достоинства и недостатки:

  • Алюминиевый багажник значительно легче по массе, что позволит сэкономить топливо при перевозке (а сели учитывать, что Нива Шевроле не отличатся особой экономичностью, а при применении такого багажника ухудшится аэродинамическое сопротивление потребление в среднем возрастет на 15%). Такие багажники не смогут быть применены в перевозке тяжелых грузов, так как максимальная грузоподъемность их ограничена конструкцией металла. Также зачастую такие изделия дороже своих конкурентов в среднем на 10%;
  • Стальные багажники отличаются высокой прочностью к механическому воздействию. Также такие изделия могут перевозить достаточно тяжелые грузы (производителями заявляется максимальная масса нагрузки в 120 кг, однако зачастую некоторые владельцы нагружают значительно больше).

Такая защита тяжелее, чем алюминиевый аналог в среднем на 20%, что плохо сказывается на топливной экономичности. Стоимость стальной защиты зачастую ниже на 10%.

Способ крепления

По способу крепления такие багажники также различаются на несколько видов:

  • Крепящиеся с помощью кронштейнов. Завод изготовитель предусмотрел конструкцией специальные дуги для крепления различного оборудования. Крепеж производится именно в местах расположения данных дуг поперечно кузову. Крепления выполняются из специального пластика или стали с пластиковым покрытием. Такой способ отличается высокой надежностью и невмешательством в конструкцию;
  • Крепление с помощью болтов. Иногда конструкция багажника не предполагает иного выхода как крепления с помощью болтов. В этом случае придется проделывать в кузове дополнительные отверстия, что чревато возникновением в этих местах при плохой обработке очагов коррозии. Однако такой способ крепления считается самым надежным и при погрузке выдерживает максимальное давление.

Самостоятельное изготовление

Изготовить экспедиционный багажник самостоятельно вполне по силам, однако для этого необходимо иметь точные чертежи деталей, определенный набор инструмента и умение пользоваться сварочным аппаратом. Багажник из стали можно сварить при помощи нескольких стальных труб (бортик), стального плотна и уголков.

На видео- экспедиционный багажник на ниву шевроле своими руками:

Производители

Самыми распространенными производителями такой продукции на отечественном рынке являются:

  • NEKON компания несколько лет профессионально занимается изготовлением различного рода изделий для экстремального отдыха. Экспедиционный багажник от данного производителя отличается стабильно высоким качеством и хорошими эксплуатационными характеристиками. Средняя стоимость багажника составляет порядка 15 000 рублей;
  • Евродеталь – еще одна популярный производитель багажников. Пользуется не меньшей популярностью благодаря очень надежной и практичной продукции. Стоимость комплекта составляет порядка 13000 рублей.

Главное меню

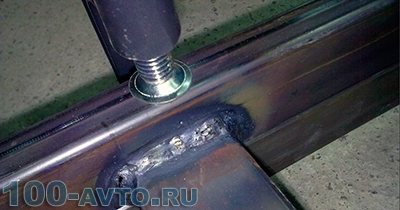

К болтам привариваются шпильки, и вкручиваются в отверстия на каркасе, которые вы уже предварительно просверлили; После проделанного можно прикрутить втулки, которые будут служить для фиксации поперечины; По бокам и сзади приваривается часть шпильки; Завершает нашу работу придание конструкции привлекательного внешнего вида.

Для этого поверхность очищается, дополнительно обрабатывается наждачкой, удаляя все заусенцы.

Обязательно нанесите соответствующую грунтовку и пару слоев краски, чтобы закрепить результат. Теперь остается только зафиксировать все надежно на рейлингах Нивы.

Такой способ отличается высокой надежностью и невмешательством в конструкцию; Крепление с помощью болтов. Иногда конструкция багажника не предполагает иного выхода как крепления с помощью болтов. В этом случае придется проделывать в кузове дополнительные отверстия, что чревато возникновением в этих местах при плохой обработке очагов коррозии. Все на русском языке, поддержка и т.

Гарантийное и пост гарантийное обслуживание… Обеспечение: Для каждой партии производится всесторонняя проверка используемых материалов и комплектующих. Тем не менее, такой аксессуар обладает и рядом недостатков, а именно: Например, аэродинамические характеристики багажного отделения можно улучшить за счет усовершенствованной конструкции, а сам груз накрыть полиэтиленом.

К недостаткам силовиков часто приписывают повышенные шумовые эффекты, но эти обвинения не оправданы, так как при качественной герметичной сварке и заглушке торцов такой проблемы быть не может.

Процесс самостоятельного изготовления багажного бокса

На начальном этапе мы выбираем материал изготовления, в нашем случае это будет металлический профиль.

1. Замеряем длину и ширину крыши нашего авто. Для этого можно начертить чертеж, на котором будет показано что мы будем выполнять, и можно определить вес нашей конструкции.

2. Свариваем каркас багажного бокса, который на данном этапе похож на прямоугольник, и ввариваем два основных бруса которые позже будут соединяться с нашими рейлингами.

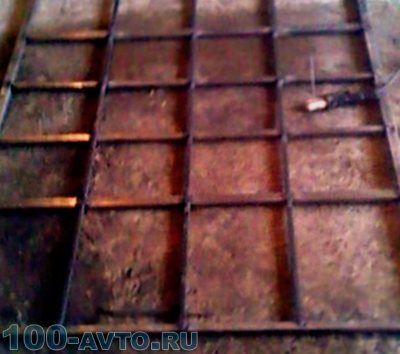

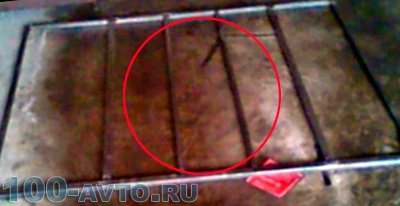

3. Так как расстояние между поперечными профилями слишком велико ввариваем промежуточные бруса.

4. Для большей надежности бокса свариваем планки между собой из металлического профиля.

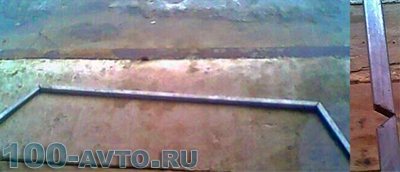

5. В цели улучшения эстетики и аэродинамических свойств выполняем переднюю и задние дуги с более округлыми углами.

Примеряем полученную дугу, вырезаем в размер и привариваем к нашей конструкции. Усиливаем данную конструкцию.

6. Следующим этапом станут борта багажника. Тут нам понадобится просверлить отверстия по бокам нашей конструкции, в которые вставляем и обвариваем специальные втулочки, чтобы металл не загибался когда будем закручивать болты.

Далее изготовляем сами борта. Нарезаем профиль длинной примерно 6,5см для наших бортов. Привариваем шпильки к бортам, замеряем нужную длину и привинчиваем в отверстия на каркасе.

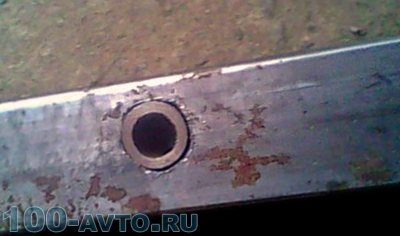

Теперь привариваем втулку для крепления поперечины, а на боковину привариваем кусок шпильки и также делаем на заднюю часть.

Инструменты и материалы для экспедиционного багажника

Для выполнения работ на всех моделях Нивы набор инструментов одинаковый:

  • струбцина – зажим для фиксации деталей;
  • сварочный аппарат;
  • электроды: 2 мм — 1 кг, 3мм — 2,5 кг;
  • электродрель;
  • шлифмашинка (УШМ);
  • гаечный ключ – используется, чтобы прикрепить багажную систему к крыше;
  • шлифовальные и отрезные круги.

Для проведения работ заранее подготавливают материалы – металлопрокат соответствующих размеров. Потребуется профиль стальной 2×2 – 5 метров, сетка арматурная сечением 5 мм. Понадобятся две рамки – верхняя и нижняя, каждая размером 1700×1300 миллиметров. Другой вариант – купить по 4 прутка для самостоятельного изготовления каждой рамы.

Если на крыше нет рейлингов, нужно купить три штуки. Также необходимы стальные трубы с круглым сечением:

  • ¾ — 24 метра;
  • 4 штуки по 1,3 м;
  • 4 шт по 1,45 м.

Формы и диаметры труб, в целом, зависят от предпочтений владельца. Главное, чтобы они не были очень тонкими

Для обработки металла и придания ему презентабельного вида необходимо купить преобразователь ржавчины. Также потребуется грунтовка и матовая краска черного оттенка. Если планируется соорудить крепеж для запасного колеса, дополнительно покупают гайку и шпильку. Для закрепления лопаты или домкрата приобретают металлические крюки.

Как сделать экспедиционный багажник на Ниву — пошаговая инструкция

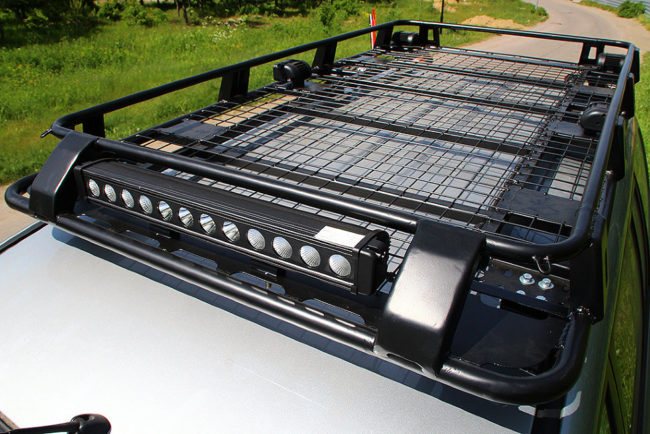

Экспедиционный багажник представляет собой открытую площадку с бортами. Сюда кладут предметы, которые не боятся атмосферных осадков. Но при желании вещи можно закрыть тентом от дождя. Сооружение имеет рамную конструкцию, чаще всего устанавливается на крышу авто к рейлингам. Оно может использоваться для крупногабаритных грузов, не помещающихся в штатное багажное отделение.

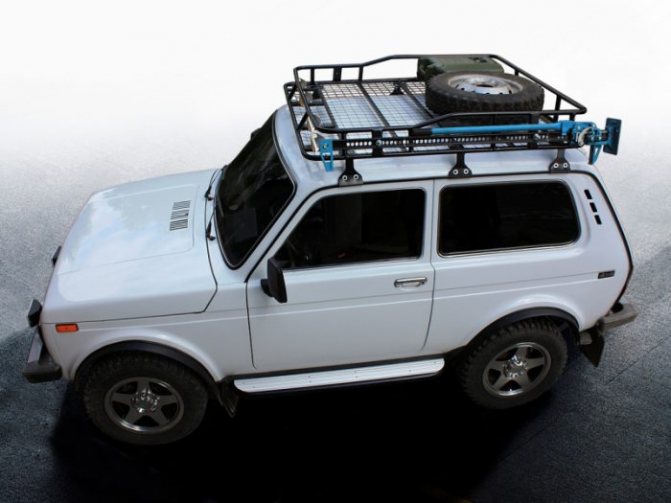

Пример самодельного экспедиционного багажника

Прежде чем приступить к тюнингу, необходимо составить чертеж конструкции

Важно определить размеры крыши и отметить расположение креплений на ней. При этом нужно учитывать, для какой Нивы будет изготавливаться данный элемент

Отечественные модели отличаются от тех, что собирают на заводе Шевроле. Внешние размеры багажника Нивы 2121 – 1700×1300 мм. Подходящие размеры деталей для данной модели:

  • Трубы: с квадратным сечением — 2 мм 15×15; с прямоугольным — 2 мм 40×20.
  • Арматурная сетка: 5 мм 200×100.
  • Один уголок длиной 0,6 метра. Размеры: 25×25×3 мм.
Размеры деталей багажника Нива, мм
Рамы верхняя ширина 1973,5 передние подкосы 352,5 Материалы
длина 1213,5 труба с круглым или квадратным сечением диаметром 20 или 25 мм
нижняя ширина 1973,5
длина 1213,5
Перекладины 10 шт для обеих рам длина 114,7 уголок длиной 25×25×3 мм.
Ребра жесткости 3 шт для передней части верхней рамы длина 199 уголок или металлический профиль
ширина 80
Стойки бортов 12 шт длина 160 металлический профиль
ширина 60
Сетчатое днище 2-3 шт по размеру рамы сетка арматурная : 5 мм 200×100
Крепления для установки на рейлинги 6 шт заводские с металлическими поперечинами 20×40 мм и резиновыми прокладками, либо изготовленные самостоятельно

Некоторые автомобилисты находят выход из ситуации и объединяют корзину с силовым каркасом машины. Но в результате ухудшается управляемость. Поэтому не стоит слишком сильно нагружать экспедиционный багажник.

Сначала разрезать трубу на 8 частей и сделать две одинаковые рамы, для придания аэродинамических свойств углы делают закругленными. К нижней рамке приварить 3 поперечные трубки.

Верхняя рама

Нижняя рама

На нижнюю раму приваривают трубы усиления уголков. При этом необходимо отшлифовать все швы.

Подготовить вертикальные трубки – 14 штук по 110 мм.

Теперь нужно между верхней и нижней рамками расположить 14 вертикальных трубок. Эти элементы необходимо приварить, чтобы получилась цельная конструкция: по 3 трубки вдоль приваренных поперечных труб нижней рамы и по 4 с перпендикулярных сторон.

Привариваются ребра перпендикулярно трубам на нижней раме.

Далее приваривается арматурная сетка поверх нижней рамы, также приваривается к трубкам, которые соединяют верхнюю и нижнюю раму.

На фото — преобразователь ржавчины Цинкарь. Стоимость: ~150 руб. за 0.5 литра

Далее нужно зачистить металлические поверхности при помощи специальной плоской насадки-щетки для УШМ.

Конструкцию покрыть грунтовкой и покрасить.

После того, как краска высохнет, багажник можно установить на рейлинги. В дальнейшем рекомендуется регулярно обновлять защитное покрытие, чтобы металл не покрывался коррозией. Приведенная выше последовательность выполнения работ актуальна для всех моделей Нивы. Автомобилисту нужно только соблюсти размеры деталей и следовать инструкции.

Багажник устанавливается на рейлинги

Нужен ли багажник на крыше

Не на всех современных машинах установлен дополнительный экспедиционный багажник, однако, это очень важная и полезная деталь автомобиля. Обычно о ней вспоминают, когда требуется перевезти крупногабаритный объект. Владельцы машин с типом кузова «купе» или «седан» будут вынуждены нанимать грузоперевозчиков, если необходимо купить строительные материалы для дачи или гаража, ведь доски и трубы попросту не уместятся в багажник. Даже обычный велосипед можно уложить в штатное багажное отделение далеко не каждого автомобиля. Кто-то может возразить, что для этих целей есть прицеп. Но управление таким транспортным средством требует определённых навыков вождения, да и прицеп имеется не у каждого. Выходом из подобных ситуаций станет приобретение или самостоятельное изготовление багажника на крышу автомобиля.


Экспедиционный багажник устанавливается на крышу автомобиля и используется для перевозки крупных предметов

Подобные багажники можно разделить на две категории:

  • боксы;
  • дуги-поперечины.

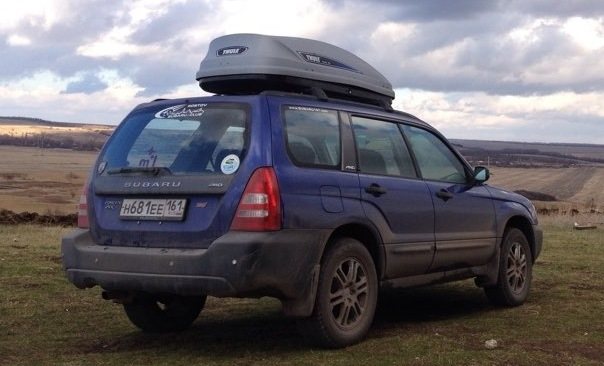

Первые более компактны и имеют привлекательный внешний вид. К тому же они защищают ваши вещи от пыли, дождя, снега и даже яркого солнца. Однако они способны вместить в себя куда меньше вещей, чем дуги-поперечины, да и изготовить их самостоятельно практически невозможно.


Автобоксы имеют более эстетичный вид и не нарушают аэродинамику автомобиля, однако изготовить их своими руками невозможно

А вот второй вариант больше функциональный, к тому же его несложно сделать своими руками.

Инструменты и материалы для экспедиционного багажника

Для выполнения работ на всех моделях Нивы набор инструментов одинаковый:

  • струбцина – зажим для фиксации деталей;
  • сварочный аппарат;
  • электроды: 2 мм — 1 кг, 3мм — 2,5 кг;
  • электродрель;
  • шлифмашинка (УШМ);
  • гаечный ключ – используется, чтобы прикрепить багажную систему к крыше;
  • шлифовальные и отрезные круги.

Для проведения работ заранее подготавливают материалы – металлопрокат соответствующих размеров. Потребуется профиль стальной 2×2 – 5 метров, сетка арматурная сечением 5 мм. Понадобятся две рамки – верхняя и нижняя, каждая размером 1700×1300 миллиметров. Другой вариант – купить по 4 прутка для самостоятельного изготовления каждой рамы.

Если на крыше нет рейлингов, нужно купить три штуки. Также необходимы стальные трубы с круглым сечением:

  • ¾ — 24 метра;
  • 4 штуки по 1,3 м;
  • 4 шт по 1,45 м.

Можно использовать и квадратные трубы диаметром 20 мм вместо круглых. Здесь выбор зависит от предпочтений владельца авто. Если нет возможности приобрести заготовки диаметра 20 мм пригодны и 25-миллиметровые.

Формы и диаметры труб, в целом, зависят от предпочтений владельца. Главное, чтобы они не были очень тонкими

Для обработки металла и придания ему презентабельного вида необходимо купить преобразователь ржавчины. Также потребуется грунтовка и матовая краска черного оттенка. Если планируется соорудить крепеж для запасного колеса, дополнительно покупают гайку и шпильку. Для закрепления лопаты или домкрата приобретают металлические крюки.

Из чего лучше сделать багажник: алюминий или сталь?

Рекомендуется использовать сталь или алюминий

Важно учесть, что экспедиционные багажники чаще применяют для перевозки крупногабаритных предметов, например, досок или столбов для забора. Эти вещи имеют немалый вес, так что конструкция должна выдержать нагрузку

Легкий алюминий не будет создавать высокую нагрузку на кузов и сильно увеличивать потребление топлива. Единственный недостаток материала – он не выдерживает высокие нагрузки. Сталь используют для изготовления багажных систем с высокой грузоподъемностью. Она отличается большим весом и высокой прочностью. Если машина опрокинется, стальная конструкция сможет защитить крышку от повреждений.

Сталь станет идеальным материалом для креплений. Эти элементы должны быть выполнены из высокопрочного сплава, чтобы конструкция хорошо держалась. Иначе во время поездки по бездорожью или при заносах, можно потерять багажник на полном ходу.

Пример крепежа багажника на рейлинги

Для самостоятельного изготовления лучше выбрать алюминий. Он не создает большую нагрузку на крышу и устойчив к образованию ржавчины. Необходимо подготовить трубы, из которых будет состоять каркас. Сечение не имеет значения, можно выбрать как квадратное, так и круглое.

Изначально экспедиционные багажники устанавливали, чтобы избежать повреждений автомобиля ветками деревьев. Конструкция, напоминающая корзину, способна защитить и лобовое стекло. В этом случае натягивают тросы, которые крепятся к багажнику и бамперу. Получается, что ветви отскакивают от тросов, и машина не повреждается. Поэтому для экстремальных вылазок на природу сталь подойдет.

Натянутые тросы для защиты лобового стекла от веток по бокам

Многие решают использовать экспедиционный багажник из стали, чтобы перевозить емкости с горючим. Получается, что внутренний багажник свободен, а в салоне нет запаха бензина. Но стоит помнить, что канистры достаточно тяжелые. К ним прибавляется вес металлической корзины, в итоге центр тяжести смещается. Увеличивается парусность автомобиля, возрастает вероятность ДТП при маневрировании. Машина может просто перевернуться. Кроме того, такой способ перевозки горючих веществ априори понижает безопасность передвижения.

Легкий багажник из алюминия сильно не влияет на управляемость авто, но увеличивает лобовое сопротивление. На него можно положить не очень тяжелые грузы – рюкзаки, снаряжение, инструменты, запасное колесо. Получается, что у автомобилиста всегда под рукой нужные вещи, и нет необходимости думать, как их уместить.

Чертеж багажника

Данный багажник был изготовлен по нижеприведенному чертежу из стали с помощью ручной дуговой сварки. Можно изготавливать из круглой трубы, прямоугольной, квадратной, у кого что имеется или из того материала, который Вам обойдется дешевле.

  • • труба d=20мм – 16 метров;
  • • прямоугольная профильная труба 20х40 – 1,5 метра;
  • • пластины 180х40х3мм – 6 штук (для крепления);
  • • болты с гайками (6 штук);
  • • сетка.

Нива (ВАЗ 2121, 21213, 21214) – это отличный, сбалансированный автомобиль, прародитель современных кроссоверов. Уже с завода Нива обладает огромным внедорожным потенциалом. Этому способствуют постоянный полный привод с возможностью блокировки межосевого дифференциала, раздаточная коробка с пониженной передачей, отличная геометрическая проходимость и небольшой вес.

Именно для Нивы я изготовил свой первый экспедиционный багажник. И сейчас я могу предложить Вам несколько базовых модификаций, конструкция которых досконально проработана и проверена большим количеством Ниваводов.

Преимущества и недостатки

Преимущества экспедиционного багажника:

  • большая грузоподъемность (до 200 кг);
  • большой запас прочности;
  • при движении по лесной местности не повреждается, а бокс, изготовленный из пластмассы, царапается и ломается;
  • на дуги можно крепить различные элементы, например держатель запасного колеса, дополнительные фары.

Недостатки экспедиционного багажника:

  • ухудшает аэродинамические качества автомобиля;
  • не обеспечивает защиту груза от ветра, атмосферных осадков, ударов веток;
  • ухудшает внешний вид Нивы.

На отмеченные недостатки многие автолюбители не обращают внимания или устраняют их:

  1. Внедорожник — это не гоночный автомобиль, а сопротивление воздуха начинает существенно проявлять себя при скорости более 90 км/час. Для снижения сопротивления на дуги можно установить обтекатели.
  2. Автолюбители самостоятельно устанавливают веткоотбойники, придумывают защиту для груза и ее крепление.
  3. Удачный тюнинг багажника, сделанный своими руками, придает автомобилю неповторимый, а порой даже экзотический вид.

Какие плюсы

  1. Возможность перевозить ношу весом около 110 кг, при этом, не травмируя гладкую крышу.
  2. Ценовой диапазон значительно ниже по сравнению с тем же самым прицепом.
  3. Груз надежно закреплен, поэтому бояться за него не стоит.
  4. Можно придумать множество других приспособлений.
  5. Какой бы не была ноша, она не будет мешать смотреть на дорогу при передвижении.

Несколько лет назад выбор был небольшим, выпускались универсальные багажники, которые подходили к любой марке автомобиля, как к седанам, так и внедорожникам, и крепились при помощи водостока. Сейчас технологии ушли вперед, следовательно, выбор стал более разнообразен и широк. Можно выбрать зарубежного производителя, если вы больше доверяете Западу, а можно попробовать поработать с отечественным производством.

Дополнительный отсек для перевозки вещей может быть индивидуальный или подходящий для всех машин.

Изготовление багажника на крышу ВАЗ 2121

А вот такая конструкция из профиля 10x10x1 и сеткой d=2. Размеры 1600x1100x15 мм.Вес каркаса — 5,26 кг, вес сетки — 3,26 кг. Итого 8,51 кг + крепление.

Изготовление

Целью является сварка багажника, который бы крепился к обычным дугам багажника «муравей», был съемным, ну и самое главное — вес и прочность.

Путем хитрых (хотел написать «нехитрых» — но это неправда) расчетов на прочность была разработана определенная конструкция, которая теоретически (пока не проверял) должна держать около 200 кг сосредоточенной нагрузки (человека весом 200 кг, стоящего в любой точке багажника), ну и значительно больше, если раскидать весь вес по всей площади. Опыт одноклубников (niva4x4.ru) показывает, что стойки крыши у машинки крепкие, народ возил по 300-400 кг стройматериалов без каких-либо последствий, т. е. за кузов я спокоен…

Размер базы по внешнему контуру 110 см х 140 см, использована проф-труба 20 мм х 20 мм с толщиной стенки 2 мм.

Самым простым и быстрым способом избежать открытых торцов является разделка труб под 45 градусов и последующая сварка в стык. Я пошел другим путем, т. к. не люблю резать под углом (вечно ошибаюсь на градус, а то и два), поэтому стыковал углы, как показано на картинке ниже:

Первым этапом, естественно, была сварена площадка-основание:

Этап №2 — приварил бортики — высота багажника 15 см обусловлена высотой ворот в моем гараже…

Этап №3 — внутренний каркас. В таком положении, как на фотографии, багажник прошел первую проверку — я встал на середину (весу во мне 80 кГ) и от души попрыгал — все держится, ничего не погнулось. Правда не дождался пока остынут швы, в результате слегка оплавил подошву тапок…

Этап №5 — приварка арматурной сетки и покраска (использовал «грунт-эмаль» по ржавчине, на хаммерайт жаба задушила деньги тратить). По рекомендации производителя клал два слоя (на третий терпения не хватило).

Еще есть хитрый момент по приварке сетки — поначалу пытался плавить сам пруток сетки. Плохая идея — пережигает мгновенно. Потом приноровился — плавил проф-трубу, рядом с прутком и потихоньку нагонял валик металла на пруток сетки — так значительно лучше получалось.

Крепление и материалы

Крепеж к дугам четырьмя болтами М8, когда раздобуду еще одну дугу «муравья» (будет посередине багажника) — добавятся еще два болта. А когда преодолею свою лень — всажу еще по два болта в середину каждой дуги… Но это потом, как-нибудь…

Теперь по материалам: проф-труба 20х20х2 22.

5 мм для углеродистых сталей пачка 100 р, 3 диска для болгарки, два толщиной 2 мм (для резки), и один толстый 4 мм (для обработки швов), сетка арматурная с ячейкой 40х40, полосы по 2м х 50см 3 шт по 115 р (толщина прутка где-то 3 мм), кусок листа толщиной 2 мм 20 см х 110 см — бесплатно нашелся, грунт-эмаль для металла 1 л 195 р, кисти 2 шт по 30 р, четыре болта М8 с шайбами и гайками — около 50 р. Итого по деньгам вышло около 1800 р. А вот вес вышел за планируемый в угоду прочности — около 20-25 кГ… Что же касается времени — то получилось 5 дней по 2 часа. Если бы закупил все материалы разом и мог позволить себе работать в гараже целый день, то спокойно уложился бы в один рабочий день. А так пришлось постоянно бегать туда-сюда, собирать, разбирать инструмент, ну и т. д. С другой стороны, я теперь понимаю, за что берут такие деньги продавцы заводских или таких же вот, самодельных багажников. Мороки с работой многовато конечно…

Теперь о том, что к багажнику можно прикрепить — понятно, что самое место там хай-джеку, лопате, канистре и запаске. Со временем, опять же, крепеж для всего этого будет инсталлирован в готовую конструкцию. А пока вкорячил только веткоотбойники, ибо замучился получать по лобовому стеклу ветками — раздражает.

Для веткоотбойников использован трос 4 мм, рым-гайки М10 и к ним болты, толрепы и зажимы для троса, сумма за все около 700 р. Общий вид можно посмотреть на картинке:

Крепеж к капоту (решение не очевидное, но кенгурина у меня пока нет). Болт проходит насквозь через капот (в этом месте у капота изнутри усиление), длина болта порядка 40 мм. Куплены были 50 мм и порезаны после примерки на нужную длину, чтобы концы не торчали внутрь рым-гайки. Сверху на капот приклепаны площадки из 2 мм стали, для усиления (картинкой выше).

Вот и все!

Средняя оценка: 5,00 (2 из 5)Загрузка…

Подготовка к работе

Если вас привлек вариант монтажа на крышу Нивы экспедиционного багажника, то вы наверняка часто перевозите какие-то грузы, являетесь поклонником активного отдыха, рыбалки или охоты.

Нива сама по себе машина, предназначенная для подобных целей. Часто используется как рабочая лошадка. Установив багажник экспедиционного типа, количество лошадиных сил не увеличится, а вот функциональность и практичность машины явно изменится в лучшую сторону.

Чтобы начать сборку, вам потребуется пройти через этап подготовки.

  • Время и место. Для изготовления ЭБ вам понадобится место, где этим заниматься, и свободное время. Обидно, когда желание не совпадает с возможностями, и человеку банально не хватает времени, чтобы заниматься своей машиной самостоятельно. Потому взвесьте реально свои возможности.
  • Чертеж. Не зная размеры автомобиля и параметры самой конструкции на багажник, начинать работу не имеет смысла. Есть множество примеров схем на фото, по которым реально сделать ЭБ конкретно под Ниву. Только убедитесь, о какой именно Ниве идет речь, чтобы не начать под отечественную Ниву собирать багажник, схема которого ориентирована на Шевроле.

Материалы. Официальные производители и просто народные умельцы обычно используют алюминий и алюминиевые сплавы. Поддерживаю такой вариант, поскольку эти металлы прочные, надежные, долговечные и одновременно легкие. При отличных параметрах прочности на крыше вашей машину не будет восседать тяжеловесная металлическая конструкция. Плюс алюминий не ржавеет, что является важным аргументом в его пользу.

В основном экспедиционные багажники делают путем сваривания труб. Их них же выполняют борта нужной высоты. На днище укладывают трубы с меньшим диаметром, а иногда армируют, то есть усиливают металлической сеткой. Тут уже ориентируйтесь на нагрузки, которые будут воздействовать на ваш самодельный ЭБ.

Цена на расходные материалы куда меньше, чем на готовые изделия. Наличие стандартного набора инструментов и сварочного аппарата вам помогут.

Экспедиционный багажник своими руками — больше места в салоне

В специализированных магазинах вы найдёте кучу разных моделей багажников на крышу авто. Да, вы будете рады. Рады до тех пор, пока не увидите ценник. Другое дело — экспедиционный багажник своими руками. Нужно, правда, обдумать несколько вопросов по форме и весу груза, который собираетесь перевозить.

Материалы и тренды на рынке

Представляем вам главного претендента на овации — алюминий. Листы из алюминия легки, их сложно погнуть или проколоть.

Чаще владельцы отечественных автомобилей хотят пойти на подобную работу своими руками. Возьмём, к примеру, багажник на крышу Нивы или УАЗ. Подходящим материалом для конструкции будет профильная тонкостенная труба. В других случаях возможны чёрный металл или нержавейка, а также много других.

Пошаговая инструкция изготовления

В качестве примера возьмём изготавливаемый багажник из металлического профиля.

Измеряем длину и ширину крыши. Нам нужно узнать вес будущей конструкции с учётом материала и измеренных параметров. Как это сделать? Microsoft Excel вам в помощь. Вес конструкции будет показан сразу после записи всех характеристик.

Сварим периметр будущего багажника, а на равном расстоянии внутри периметра привариваем две перемычки, которые будут «держать» конструкцию. К этим перемычкам установят рейлинги, а на рейлинги уже подсоединим платформу. После основных перемычек займёмся установкой промежуточных, для пущей прочности. На этом сбор несущего каркаса подходит к концу.

Далее в дело вступает профильная труба. Она будет служить связующим элементом между всеми перемычками. Для эстетики и аэродинамики багажника устанавливается дуга в передней части конструкции. В местах её изгиба должен быть сектор, а на краю — напуск в 5 см. Дугу свариваем с передней частью поверхности, и также добавляем перемычки.

Какой экспедиционный багажник без бортов? Желательно сделать съёмные борта, дабы менять их по необходимости. Борта будут крепиться в отверстия, которые нужно обварить и заткнуть втулками. Это исключит деформацию профиля при затяжке болтов.

Теперь о том, как сделать сами борта. Нам понадобится 8 стоек, длина каждой около 6,5 см. Крепёжную шпильку получится сварить только при между двух отверстий, что мы и сделаем. После сверления двух отверстий приварим шпильку.

Боковая верхняя перекладина

Ещё не забыли, как мы сгибали переднюю дугу? Также сгибаем боковую верхнюю перекладину. Одну, другую. Дальше привариваем втулку в точку изгиба перекладины сбоку, чтобы верхняя часть передней перекладины была надёжно закреплена.

Вот и почти сделана вся работа. Настал час творческих автомобилистов. Нужно покрасить всю конструкцию, придать ей немного стиля. Во избежание ржавчины советуем нанести слой грунта, а уже потом думать о краске. Среди грунтовых растворов наиболее устойчивым к соляным воздействиям считается грунт, в составе которого есть цинк.

После нанесения слоя грунта следует подождать не менее суток, а после уже пользоваться обычной эмалью и наносить желаемый цвет на багажник. Многим не нравится, как выглядят болты в местах стыка конструкции. Во избежание некрасивого вида можно поставить декоративные гайки в этих местах. Вот вам и современный багажник.

Чего бы ещё добавить?

Основная функция багажника на крыше — экономия пространства внутри. С установкой дополнительного оборудования можно расширить его функциональность.

«Противотуманки» — фонари, которые ещё лучше осветят дорогу.
Во внутреннем и внешнем бортах есть место для хайджека и лопаты. Ох, как будут рады огородники.
Если часто ездите по заросшей местности, например, лесам, можно установить веткоотбойники. Они защитят стекло от повреждений.

Не забывайте также, что экспедиционник хорошо защищает саму крышу от вмятин. Как видите, такой багажник может служить хорошим средством не только для экономии пространства, но и для защиты кузова, для установки полезного оборудования. К тому же помимо самих багажников на рейлинги можно крепить другие конструкции для перевозки рыболовного оборудования или охотничьего.

Как видите, своими руками смастерить багажник реально. Для крупных Mitsubishi L200 потребуется лестница с боковой стороны. Для небольших иномарок будет достаточно укреплённого каркаса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
