Генератор переменного тока: устройство, принцип работы, выбор для дома

Преимущества и области применения

К числу достоинств асинхронных генераторов относят следующие их свойства:

  • АГ устойчивы к перегрузкам и КЗ, а также имеют сравнительно простую конструкцию (этим они отличаются от более сложных в исполнении синхронных машин);
  • Показатель нелинейных искажений синусоиды у них не превышает 2-х процентов (сравните 15 % у их синхронных аналогов);
  • Благодаря низкому значению клирфактора, асинхронные устройства гарантируют высокую устойчивость работы подключённых к ним БИП и ТВ приёмников;
  • При электропитании сварочного оборудования они обеспечивают существенное улучшение качества сварки;
  • Для стабилизации выходного напряжения в них могут применяться внешние устройства автоматического регулирования;
  • Роторы АГ при вращении выделяют ограниченное количество тепла, для компенсации которого не требуется мощных вентиляторных устройств.

Принцип работы синхронного генератора

Последнее свойство позволяет надёжно герметизировать внутреннюю полость агрегата, то есть защитить её от проникновения пыли и грязи. Благодаря этому обстоятельству существенно расширяется сфера применения асинхронных машин, способных работать в условиях большой запыленности и повышенной влажности.

Возможность герметизации способствует тому, что электрогенераторы асинхронного типа имеют больший показатель по сроку службы и могут эксплуатироваться при пониженных температурах. Добавим к этому, что к каждой из фазных обмоток этих агрегатов допускается подключать нагрузки различной мощности.

Дополнительная информация. Допустимый показатель неравномерности фазных нагрузок (разница потребляемых ими токов) составляет для АГ порядка 70%, что невозможно реализовать при работе с синхронными агрегатами.

К легко устранимому в процессе эксплуатации недостатку следует отнести довольно «тяжелые» пусковые характеристики генератора, что удаётся исправить за счёт установки в них специальных стартовых усилителей (рисунок далее по тексту).

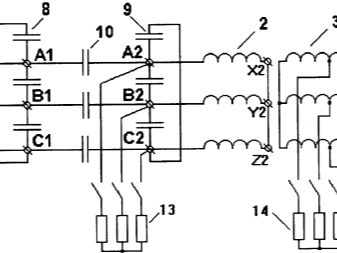

Схема стартового генератора

Указанные устройства обеспечивают возможность плавного вывода генератора в рабочий режим даже при значительных по величине пусковых токах.

Во всём остальном АГ обладают бесспорными преимуществами над синхронными машинами, некоторые различия с которыми были рассмотрены ранее. Благодаря этим достоинствам, они широко применяются в качестве источников электроэнергии в следующих хозяйственных областях:

  • Для энергоснабжения оборудования с реостатным или рекуперативным режимом торможения (подъёмные краны, транспортёры и тому подобное);
  • В промышленном оборудовании, не нуждающемся в компенсации паразитной реактивной мощности и к которому не предъявляют высоких требований по качеству поставляемой энергии;
  • В бытовых и полевых условиях, где требуются источники дешёвой электроэнергии с механическим приводом от дизельного двигателя;
  • В качестве мощного зарядного устройства, обеспечивающего подзарядку АКБ в автомастерских, например.

Помимо этого, они могут использоваться как источники электроснабжения, к которым подключаются сварочные агрегаты, а также для обеспечения бесперебойного питания особо важных объектов здравоохранения.

Виды приборов

Несмотря на одинаковое строение, они применяются в различных видах устройств и типах транспорта. Определённый тип ЭГ применяется в различных ситуациях. Выделяют основные виды устройств-генераторов, которые классифицируются по типу применения:

  • автомобильный;
  • электрический;
  • инвентарный;
  • дизельный;
  • синхронный;
  • асинхронный;
  • электрохимический.

Основным предназначением автомобильного аккумулятора является вращение коленвала. Применяется новый тип — гибридный генератор, выполняющий роль стартера. Основным принципом работы можно считать использование для включения зажигания, при этом I течёт по контактным кольцам, а затем к щелочной части. Далее переходит на обмотку возбуждения, образовывается магнитное поле и запускается ротор, создающий электромагнитные волны.

Эти волны пронизывают обмотку статора. После происходит возникновение переменного тока на выходе обмотки. Если генератор осуществляет работу в режиме самовозбуждения, то при этом частота вращения увеличивается до допустимого значения, а переменный ток преобразуется в постоянный при помощи выпрямителя.

Электрогенератор выполняет функции преобразователя механической энергии в электрическую. Источников может быть много: вода, пар, ветер, ДВЗ и другие сторонние силы, оказывающие механическую работу на ротор генератора.

Очень распространён инверторный тип ЭГ. Он представляет собой автономный источник питания, который производит качественную электрическую энергию. Применяется практически везде и является очень надежным источником питания, при котором отсутствуют любые скачки U. Основной принцип действия:

  • вырабатывается переменный высококачественный ток, который при помощи диодного моста выпрямляется;
  • постоянный ток накапливается в аккумуляторах;
  • из аккумуляторов при помощи инвертора происходит преобразование в переменный стабилизированный ток.

Ещё одним отличным и долговечным вариантом является дизельный ЭГ, преобразующий энергию топлива в электрическую. Топливо сгорает и преобразовывается из химического вида энергии в тепловую. Затем тепловая энергия преобразовывается в механическую. Затем происходит трансформация по старой схеме: механическая энергия в электрическую.

В синхронном ЭГ ротор выполняет роль постоянного магнита с полюсами, число которых колеблется от 2 и более. Однако должна соблюдаться кратность 2. Во время запуска ротор генерирует слабое электромагнитное поле, но в процессе увеличения частоты вращения появляется ток в обмотке возбуждения. Во время этого процесса появляется U, поступающее на устройство, контролирующее его значение при изменении электромагнитного поля. Генераторы синхронного типа отлично зарекомендовали себя благодаря стабильно вырабатываемому U. Однако у них есть существенный недостаток — возможна перегрузка по току, а также наличие щёточного узла, который приходится иногда обслуживать.

Принцип работы ЭГ асинхронного типа основан на постоянном нахождении в режиме «торможения с подвижной частью», вращающейся с опережением. Ротор бывает фазным и короткозамкнутым. Вспомогательное магнитное поле создаётся при помощи обмотки возбуждения и продолжает индуцироваться в роторе. От количества оборотов зависит частота тока и U.

Очень интересным источником электричества является электрохимический генератор. Энергия электрического типа получается из водорода. Он является химическим источником тока, так как проходит реакция этого типа взаимодействия молекул кислорода и водорода.

Однако этот источник довольно опасен. Ведь водород может и взорваться при больших количествах, а кислород выполняет роль катализатора. В очаге взрыва водорода произойдёт значительное возгорание, так как кислород усилит горение.

Кроме того, при использовании ЭГ нужно совместно с ними применять и устройства, регулирующие параметры U и частоты. Принцип работы устройства заключается в поддержании постоянных значений U и других параметров электроэнергии для качественного питания потребителей. Регулятор также защищает генератор от перегрузок и аварийного режима. При возникновении аварийной ситуации при наличии регулятора, генератор не запустится и останется в выключенном состоянии. Это возможно при КЗ в цепи потребителей. Эти приборы улавливают U, частоту и I, а также Ф.

АСИНХРОННЫЙ ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА

Особенности конструкции и виды.

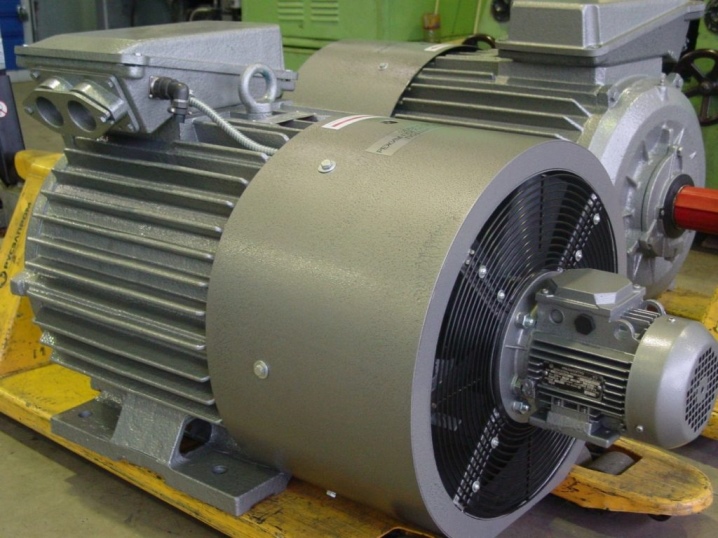

Принципиальное отличие асинхронных генераторов (АГ) от их синхронных аналогов заключается в отсутствии жесткой связи частоты вращения ротора с тем же параметром для ЭДС, наводимой в статоре.

Из-за особенностей конструкции индуктора при взаимодействии вращающегося и неподвижного э/м полей скорость вращения вала чуть меньше частоты наведенной в катушках статора ЭДС.

Разность между этими показателями называют «скольжением». Указанный эффект возникает из-за того, что индуктор изготавливается в виде короткозамкнутой решетки.

Ротор «беличья клетка»

Известные модели асинхронных генераторов различаются по следующим рабочим параметрам:

  • способ возбуждения;
  • методы стабилизации и управления;
  • диапазон скольжений.

Кроме того, такие агрегаты могут отличаться количеством генерируемых фаз.

Управление режимами.

Для возбуждения рабочих обмоток асинхронных генераторов потребуются внешние воздействия, реализуемые различными по своей эффективности способами. При этом возможны два режима управления запуском: мягкий и жесткий.

Не вдаваясь в подробности процесса управления и обходясь без теоретических выкладок, отметим следующее:

  • мягкий режим характеризуется быстрым и безопасным выходом на стационарный рабочий ход спустя какое-то время после запуска асинхронной машины;
  • жесткий режим связан с повышенным расходом энергии и дополнительными рисками для системы;
  • для реализации последнего чаще всего применяются способы внешнего воздействия (подкачки).

Мягкий запуск с возбуждением обмоток требует больших дополнительных затрат, связанных с использованием дорогостоящих электронных систем.

В простейшем случае обходятся жестким режимом, реализуемым с помощью комплекта конденсаторов или специального компенсатора. В обоих случаях дополнительные элементы подкачки энергии подключаются к статорной обмотке (якорю).

Преимущества и особенности применения.

К числу бесспорных достоинств асинхронных электрогенераторов относят следующие особенности:

  • устойчивость к перегрузкам и кз;
  • простота конструкции и легкость обслуживания;
  • малые линейные искажения формируемого сигнала;
  • низкий уровень тепловыделения.

Показатель нелинейных искажений синусоиды у устройств этого класса не превышает 2% (против 15 процентов у синхронных машин); Благодаря этому использование таких электрогенераторов гарантирует устойчивость функционирования подключенного оборудования.

Кроме того, их применение обусловлено способностью вырабатывать активную мощность лишь при условии наличия в нагрузочной цепи реактивной составляющей.

Соблюдение этого требования возможно только в системах, включающих в свой состав индуктивные или емкостные нагрузки. В случае необходимости эти агрегаты могут использоваться в качестве асинхронных двигателей.

С учетом всего сказанногоасинхронные генераторы применяются:

  • в функции генератора пиковых нагрузок – в тепло- и гидроэлектростанциях, а также в ветряных установках небольшой мощности;
  • в двигательном режиме они нередко применяются для холодной обкатки двигателей внутреннего сгорания;
  • при горячей обкатке асинхронная машина переводится в режим генератора, нагружая двигатель и отдавая энергию в бортовую сеть.

В авиации двигательный режим востребован при запуске турбин, а в качестве генератора он обеспечивает бортовые сети переменным и постоянным током.

Для получения постоянной составляющей в бортовой сети устанавливаются мощные выпрямительные устройства.

В системах следящего привода, в автоматических системах управления, а также в ряде цифровых устройств применяются асинхронные тахогенераторы, работающие с полым или короткозамкнутым ротором.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Устройство

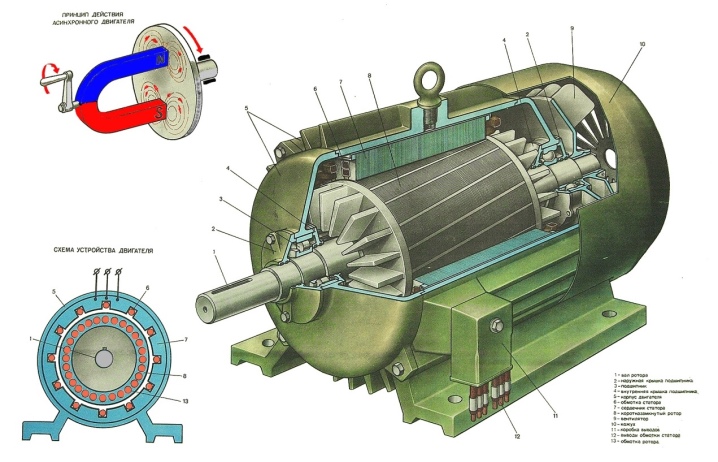

Генератор имеет простую структуру. Основными элементами устройства являются:

  • ротор;
  • статор.

Первый представляет собой подвижную деталь, а второй элемент в процессе эксплуатации сохраняет свое положение. В агрегате не сразу удается заметить обмотки проволоки, для изготовления которой обычно задействуют медь. Однако обмотки есть, только выполнены они из алюминиевых стержней и отличаются улучшенными характеристиками.

Внутреннее пространство заполнено пластинами из стали, а сами стержни из алюминия впрессованы в пазы, предусмотренные в сердечнике подвижного элемента. На валу генератора расположен ротор, а сам он стоит на специальных подшипниках. Фиксацию элементов агрегата обеспечивают две крышки, зажимающие вал с двух сторон. Корпус выполнен из металлического материала. Некоторые модели дополнительно оснащены вентилятором для охлаждения устройства во время работы, а на корпусе располагаются ребра.

Преимуществом генераторов является возможность их использования в сети с напряжением как в 220 В, так и с более высокими показателями. Для правильного подключения агрегата необходимо выбрать подходящую схему.

Принцип действия генератора переменного тока

Конструкции электрических генераторов переменного тока различны, но принцип их действия одинаков. Рассмотрим один из таких генераторов.

Статор 2 генератора с трехфазной обмоткой выполнен в виде отдельных катушек, в витках которых при вращении ротора 1 индуцируется переменное напряжение. В каждой фазе имеется по шесть катушек, соединенных последовательно. Обмотка возбуждения 12 выполнена в виде катушки и помещена на стальной втулке клювообразных полюсов ротора, обмотки которого питаются постоянным током от аккумуляторной батареи или выпрямителя 7, устанавливаемого на выходе генератора. В крышке 10 имеются вентиляционные окна, через которые циркулирует охлаждающий поток воздуха. Моноблок-радиатор способствует охлаждению выпрямителя, собранного из кремниевых вентилей (диодов) с допустимой температурой нагрева 150 °С.

Интересным компоновочным решением конструкции генератора переменного тока является генераторная установка магистральных автопоездов МАЗ. Она состоит из генератора и интегрального регулятора напряжения (ИРН). Номинальное вырабатываемое напряжение установки 28 В, номинальная мощность 800 Вт. Регулятор вмонтирован в основание щеткодержателя генератора. В крышку генератора также вмонтирован выпрямительный блок БПВ 4-45. Регулятор состоит из резисторов, конденсаторов, стабилитронов, транзисторов и других элементов. Он снабжен переключателем сезонной регулировки («летняя» и «зимняя»). Элементы ИРН смонтированы на малогабаритной керамической плате, закрытой специальной крышкой и залитой герметиком, что делает конструкцию неразборной и неремонтируемой.

Какой ток вырабатывает генератор

Характеристика тока, который вырабатывается генератором, зависит от его конструкции. Как уже стало понятно, и переменный генератор, и постоянный генератор содержат в своей конструкции электрический или постоянный магнит, создающий поток магнитного поля. В обоих случаях можно найти обмотку из медного проводника. Она вращается и, занимая различные положения в поле магнита, создает наведенную ЭДС.

Если представить, что обмотка разделена на две одинаковые части, то они поочередно будут занимать то горизонтальное, то вертикальное положение. ЭДС будет сначала максимальной, а затем нулевой. Это и будет генерация переменного тока.

Обратите внимание! Если в процессе полуоборота каким-либо образом переключить потребитель энергии, то он будет получать уже постоянный, но пульсирующий ток. В этом и отличие

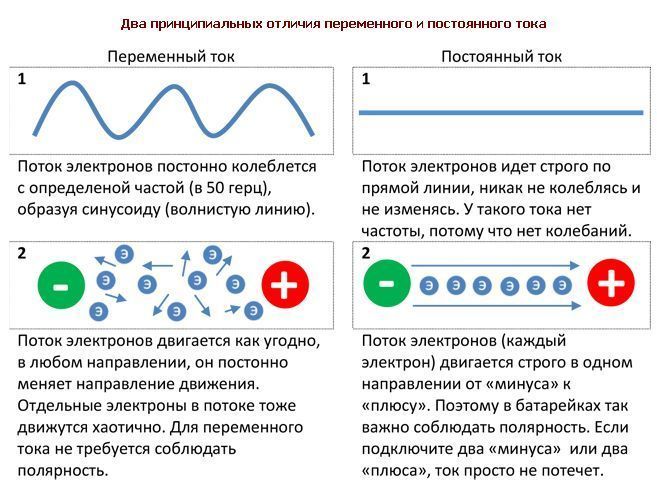

Характеристика переменного и постоянного электрических токов

СИНХРОННЫЕ ГЕНЕРАТОРЫ ПЕРЕМЕННОГО ТОКА

Особенность устройств этого класса – жесткая связь 2-х рабочих величин, определяющих их функциональность. Это – частота переменной движущей силы F (Гц), которая за счет вращения индуктора наводится в статорных обмотках и тот же показатель для самого ротора (он обозначается как «N»).

Последний параметр определяется из формулы:

N= F/P (Гц), где P – количество пар полюсов якоря (статора).

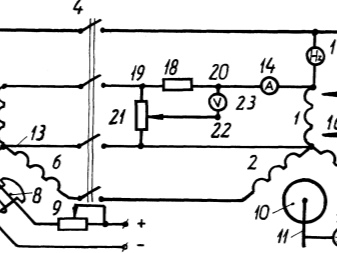

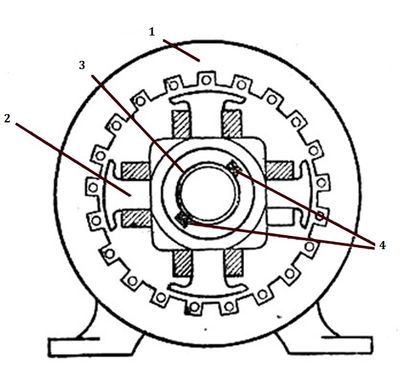

Электротехническая схема

На якоре 1 намотана 3-х фазная обмотка генератора, а на его индукторе 2 установлен электромагнит с обмоткой возбуждения. Последняя запитана через скользящие контакты двух рабочих колец 3 и неподвижных графитовых щеток 4.

В некоторых моделях синхронных генераторов в роторах вместо катушек устанавливаются постоянные магниты.

В этом случае необходимость в кольцах и щетках отпадает. При этом одновременно снижаются возможности по поддержанию выходных параметров (напряжения и тока) на стабильном уровне.

Принцип работы синхронного генератора.

Под воздействием приводной силы (воды, дизеля, давления пара или ветра) индуктор генератора начинает вращаться, образуя в каждой точке окружающего пространства переменное э/м поле.

В расположенной рядом 3-х фазной системе, состоящей из катушек статора, с синхронной частотой наводится вторичное поле. Под его действием через подключенную к статорным обмоткам нагрузку начинает течь переменный ток синусоидальной формы.

В результате такого взаимодействия реализуется синхронная схема работы генератора. Для получения ЭДС промышленной частоты (50 Гц) индуктор в генераторном устройстве должен вращаться с частотой 50 об/секунду (3000 об/мин).

Устройство и конструкция генератора переменного тока

Стандартный электрогенератор имеет следующие компоненты:

  • Раму, к которой закреплен статор с электромагнитными полюсами. Изготовлена она из металла и должна выполнять защитную функцию всех элементов механизма.
  • Статор, к которому крепится обмотка. Изготавливается он из ферромагнитной стали.
  • Ротор – подвижный элемент, на сердечнике которого располагается обмотка, образующая электрический ток.
  • Узел коммутации, который отводит электричество с ротора. Представляет собой систему подвижных токопроводящих колец.

В зависимости от назначения, генератор имеет определенные особенности конструкции, но существуют два компонента, которыми обладает любое устройство, конвертирующее механическую энергию в электричество:

  1. Ротор – подвижная цельная деталь из железа;
  2. Статор – неподвижный элемент, который изготовлен из железных листов. Внутри него есть пазы, внутри которых располагается проволочная обмотка.

Для получения большей магнитной индукции, между этими элементами должно быть небольшое расстояние. По своей конструкции генераторы бывают:

  • С подвижным якорем и статическим магнитным полем.
  • С неподвижным якорем и вращающимся магнитным полем.

В настоящее время более распространено оборудование с вращающимися магнитными полями, т.к. значительно удобнее снимать электрический ток со статора, чем с ротора. Устройство генератора имеет немало сходств с конструкцией электродвигателя.

Трехфазный генератор: общее устройство, принцип действия, симметричная система фазных ЭДС

Структура трехфазной цепи

Трехфазными генераторами называются генераторы переменного тока, одновременно вырабатывающие несколько ЭДС одинаковой частоты, но с различными начальными фазами. Совокупность таких ЭДС называется трехфазной системой ЭДС.

Многофазными цепями называются цепи переменного тока, в которых действуют многофазные системы ЭДС. Любая из цепей многофазной системы, где действует одна ЭДС, называется фазой.

Трехфазные системы имеют ряд преимуществ перед другими системами (однофазными и многофазными):

— они позволяют легко получить вращающееся магнитное поле (на этом основан принцип работы разных двигателей переменного тока).

— трехфазные системы наиболее экономичны, имеют высокий КПД.

— конструкция трехфазных двигателей, генераторов и трансформаторов наиболее проста, что обеспечивает их высокую надежность.

— один трехфазный генератор позволяет получать два различных (по величине) напряжения.

Современные электрические системы, состоящие из генераторов, электростанций, трансформаторов, линий передачи электроэнергии и распределительных сетей, представляют собой трехфазные системы переменного тока.

Трехфазная система электрических цепей —  совокупность электрических цепей, в которых действуют три синусоидальные ЭДС одной и той же частоты, сдвинутые друг относительно друга по фазе и создаваемые общим источником энергии. Каждая из цепей, входящих в трехфазную цепь, принято называть фазой.

Трехфазная цепь включает в себя источник (генератор) трехфазной ЭДС, проводники, потребители (приемники) трехфазной электрической энергии.

Рассмотрим устройство трехфазного генератора переменного тока

В пазах статора расположены три фазных обмотки (они условно представлены единственными витками). Начала и концы обмоток трехфазного генератора принято обозначать буквами и . Первыми буквами латинского алфавита обозначают начала обмоток, последними — концы. Началом обмотки называют зажим, через который ток поступает во внешнюю цепь при положительных его значениях.

Ротор генератора выполняется в виде вращающегося постоянного магнита или электромагнита, питаемого через скользящие контакты постоянным током.

При вращении ротора с помощью двигателя в обмотках статора возникают периодически изменяющиеся ЭДС, частота которых одинакова, но фазы в любой момент времени различны, так как различны положения обмоток в магнитном поле. ЭДС в неподвижных витках обмоток статора индуктируются в результате пересечения этих витков магнитным полем вращающегося ротора. Обмотки фаз генератора совершенно одинаковы и расположены симметрично по поверхности статора, поэтому ЭДС имеют одинаковые амплитудные значения, но сдвинутые друг относительно друга по фазе на угол 120 .

Если ЭДС фазы принять за исходную и считать ее начальную фазу равной нулю, то при вращении ротора с угловой скоростью против часовой стрелки выражения для мгновенных значений ЭДС можно записать следующим образом:

,

,

.

Переходя к комплексам действующих значений, получим:

Подобные системы ЭДС принято называть симметричными. Векторная диаграмма трехфазной симметричной системы ЭДС представляет собой симметричную трехлучевую звезду. Из векторной диаграммы следует, что



Если ЭДС фазы отстает от фазы , а ЭДС фазы отстает от ЭДС фазы , то такую последовательность фаз называют прямой. Обратную последовательность фаз можно получить, если изменить направление вращения ротора.

Если отдельные фазные обмотки генератора не соединены между собой электрически, то такую цепь называют несвязанной. По сути дела несвязанная трехфазная цепь состоит из трех независимых однофазных цепей. В противном случае трехфазная цепь называется связанной. Наибольшее распространение получили связанные трехфазные цепи, как наиболее экономичные, имеющие минимальное число проводов. При нормальном режиме работы трехфазных установок последовательность фаз принимается прямая.

Классификация и виды агрегатов

Все электрогенераторы можно распределить по критерию работы и по типу топлива, из которого и образуется электроэнергия. Все генераторы делятся на однофазные (выход напряжения 220 Вольт, частота 50 Гц) и трехфазные (380 Вольт с частотой 50 Гц), а также по принципу работы и типу топлива, которое конвертируется в электричество. Ещё генераторы могут использоваться в разных сферах, что определяет их технические характеристики.

По принципу работы

Разделяют асинхронные и синхронные генераторы переменного тока.

Асинхронный

У асинхронных электрогенераторов нет точной зависимости ЭДС от частоты вращения ротора, но здесь работает такой термин, как «скольжение S». Оно определяет эту разницу. Величина скольжения вычисляется, поэтому некоторое влияние элементов генератора в электромеханическом процессе асинхронного двигателя все же есть.

Синхронный

Такой генератор обладает физической зависимостью от вращательного движения ротора к генерируемой частоте электроэнергии. В таком устройстве ротор является электромагнитом, состоящим из сердечников, обмоток и полюсов. Статором являются катушки, которые соединены по принципу звезды, и имеющими общую точку – ноль. Именно в них вырабатывается электрический ток.Ротор приводит в движение посторонняя сила подвижных элементов (турбин), которые двигаются синхронно. Возбуждение такого генератора переменного тока может быть, как контактным, так и бесконтактным.

По типу топлива двигателя

Удаленность от электросети с появлением генераторов больше не становится препятствием для пользования электроприборами.

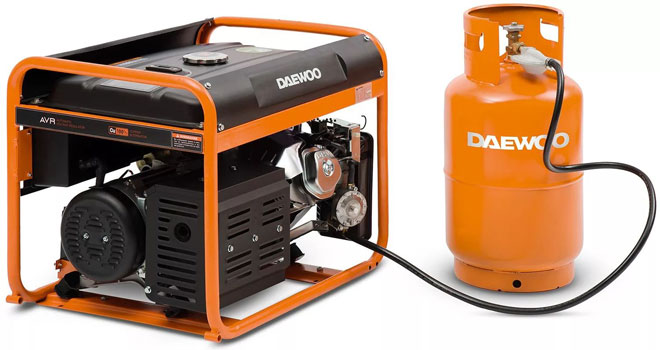

Газовый генератор

В качестве топлива здесь используется газ, во время сгорания которого и вырабатывается механическая энергия, которая затем заменяется электрическим током. Преимущества использования газогенератора:

  • Безопасность для окружающей среды, ведь газ при сгорании не выделяет вредных элементов, копоти и токсичных продуктов распада;
  • Экономически это очень выгодно – сжигать дешевый газ. В сравнении с бензином, это обойдется значительно дешевле;
  • Подача топлива осуществляется автоматически. Бензин и дизельное топливо требуется по мере необходимости подливать, а газовый генератор обычно подключают к системе газоснабжения;
  • Благодаря автоматике, аппарат приходит в действие самостоятельно, но для этого он должен располагаться в теплом помещении.

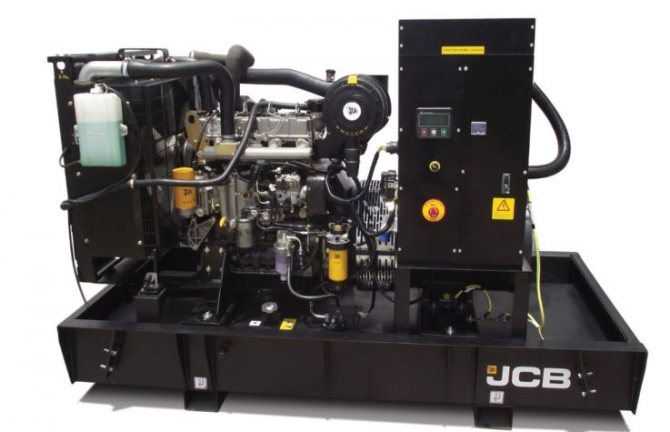

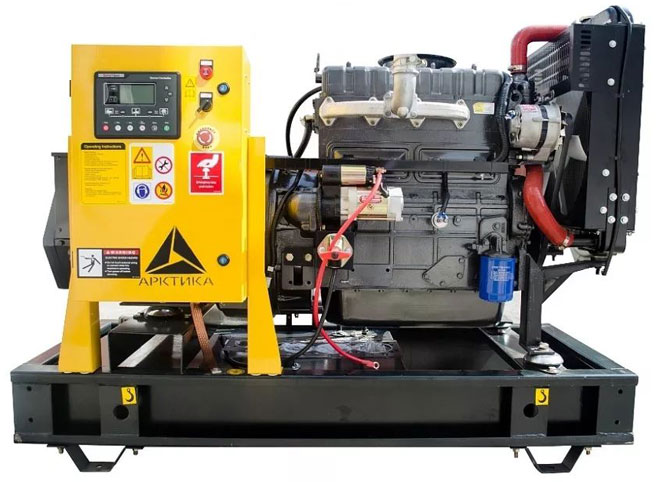

Дизельный генератор

Эту категорию составляют преимущественно однофазные агрегаты мощностью 5 кВт. 220 Вольт и частота 50 Гц являются стандартными для бытовой техники, поэтому дизельный аппарат неплохо справляется со стандартной нагрузкой. Как можно догадаться, для его работы требуется дизельное топливо. Почему стоит выбрать именно дизельный электрогенератор:

  • Относительная дешевизна топлива;
  • Автоматика, позволяющая автоматически запускать генератор при прекращении подачи электрического тока;
  • Высокий уровень противопожарной безопасности;
  • В течении длительного периода времени агрегат на дизеле способен проработать без сбоев;
  • Внушительная долговечность – некоторые модели способны работать в общей сумме 4 года непрерывной эксплуатации.

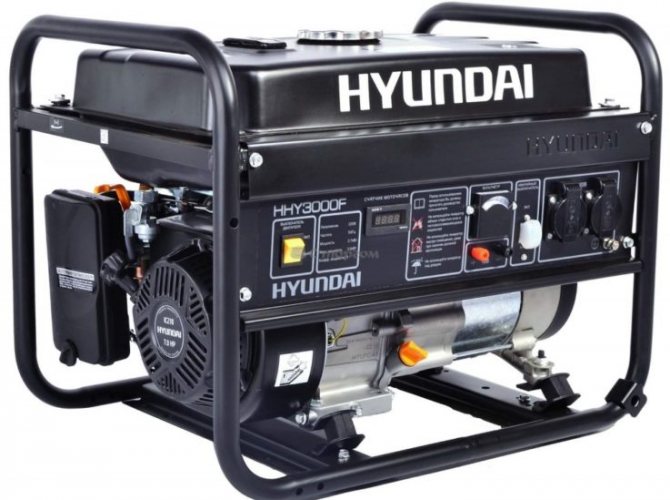

Бензогенератор

Такие аппараты довольно востребованы как бытовое оборудование. Несмотря на то, что бензин дороже газа и дизеля, такие генераторы имеют немало сильных сторон:

  • Малые габариты при высокой мощности;
  • Просты в эксплуатации: большинство моделей можно запустить вручную, а более мощные генераторы оснащены стартером. Регулируется напряжение под определенную нагрузку при помощи специального винта;
  • В случае перегрузки генератора автоматически срабатывает защита;
  • Просты в обслуживании и ремонте;
  • Во время работы не издают много шума;
  • Можно применять и в помещении, и на улице, но следует защищать от попадания влаги.
