Ремонт компрессора кондиционера автомобиля своими руками

Правила эксплуатация автокондиционера

Продлить жизнь устройству, которое незаменимо в жаркое время года, достаточно просто. Приводим список рекомендаций, который позволит вам максимально отложить момент, когда вам придётся заниматься ремонтом этой сложной техники:

1. Если на улице – жара, перед включением системы кондиционирования желательно открыть все 4 двери автомобиля, создавая благоприятные условия для полного проветривания салона. 3 – 5 минут достаточно, чтобы продолжить движение с включённым кондиционером.
2. Никогда не опускайте стёкол при включенном автокондиционере (это касается и верхнего люка при его наличии, и дверей автомобиля). Дело в том, что поток встречного воздуха, попадая в салон, существенно снижает эффективность кондиционирования, заставляя кондиционер работать на полную мощность, увеличивая износ его деталей. Кроме уменьшения ресурса климатической системы, вы столкнётесь и с повышенным расходом топлива.
3. Если по уважительным причинам автомобиль длительное время простаивает, или внешние условия не предполагают использования системы кондиционирования, следует еженедельно включать кондиционер, давая ему возможность поработать на протяжении 8 – 10 минут. Это необходимо для заполнения маслом всех деталей устройства – в противном случае металлические детали автокондиционера начнут корродировать, а эластичные прокладки – разрушаться.

Масло для кондиционера

Кроме заправки хладагента, в систему кондиционирования необходимо периодически заливать масло, необходимое для исправной работы компрессора. Выбор вещества напрямую зависит от используемого хладагента. С R12, применяемом в автомобилях, выпущенных до 1994 года, используется минеральное масло Suniso 5G.

В автомобили, работающие на R-134а, заправляются только синтетические масла PAG 46, PAG 100, PAG 150.

В 1994 году также выпускали машины с компрессорами, допускающими использование как R-12, так и R-134a. Но даже если автомобиль сошел с конвейера в данный переходный период, недопустимо смешивать синтетические и минеральные масла. Такая смесь может быстро вывести из строя всю систему.

Какие капризы может проявить устройство автокондиционера?

Несмотря на то, что устройство автокондиционера предусмотрено герметичным, тем не менее, происходит диффузия газа, поэтому эти агрегаты нуждаются в дозаправке, хотя бы раз в пять лет, правда этот срок больше определяется состоянием авто, его годом выпуска и спецификой

Перед этой процедурой очень важно почистить кондиционер, удалить из системы все примеси, влагу, воздух и грязь, осуществляется это путем вакуумирования. Отогнать воздух можно насосом.

Также, заправляя кондиционер авто, стоит добавить в систему рефрижераторное смазочное масло. Если абсолютно все компоненты хорошо функционируют, и давление в норме, но при этом вы не наблюдаете должного охлаждения, значит, вам пора менять ресивер-осушитель. Кстати говоря, он является съемным элементом, поэтому достаточно будет просто купить и поставить новый, разбирать сложную систему не понадобится.

Главная →

Устройство → Система охлаждения, обогрева и вентиляции → Кондиционер →

Промывка и чистка компрессора кондиционера автомобиля

В замкнутую систему не проникают пыль и влага. Но такое случается:

• кондиционер может разгерметизироваться, тогда внутрь попадает грязь;
• поршни изнашиваются, стружка начинает циркулировать по контуру;
• владелец дозаправил неправильное масло, оно вступило в реакцию с рабочей жидкостью, образовались хлопья.

В перечисленных случаях нужно промыть и почистить климатическую технику.

Простому автолюбителю делать это не стоит по нескольким причинам:

• нет необходимого оборудования;
• не каждый знает сложнейшую технологию чистки узла;
• можно отравиться токсичными веществами разложения фреона.

Оцените свои возможности, отгоните машину в автомастерскую.

Что потребуется для замены

Перед тем как самостоятельно заправить кондиционер дома вам потребуется подготовить следующие инструменты:

• несколько крестовых отверток;
• цифровые весы (обычно достаточно весов до 20 кг);
• заполненный баллон с фреоном необходимой марки;
• манометр (измерительный прибор, позволяющий узнать уровень давления в сплит системе).

Замена фреона в кондиционере самостоятельноИсточник ytimg.com

После того как стало понятно чем заправлять и когда это нужно делать можно рассмотреть как самому заправить кондиционер дома.

Видео описание

В данном видео можно посмотреть, как правильно проверить давление в кондиционере

Пошаговая инструкция закачки кондиционера

Данная инструкция самая простая и лучше всего походит для новичков. Чтобы залить фреон в кондиционер необходимо:

• Выпустить из системы остатки прошлого хладагента. Нужно найти на внешнем блоке небольшие медные трубки и открутить на них гайки (резьба против часовой стрелки).
• Когда газ выйдет трубки нужно установить на место.
• К штуцеру внешнего блока крепим левый шланг манометра (трубка с большим диаметром). Средний шланг крепим к насосу. На внешнем блоке при помощи шестигранника откручиваем два крана. Это необходимо чтобы весь воздух из системы был откачен.
• Включаем насос и откачиваем левый краник манометра (резьба против часовой стрелки).
• Ждем, пока воздух из системы будет окончательно откачен (у средних комнатных кондиционеров это занимает около десяти минут).
• После завершения откачки закручиваем краник манометра и выключаем сразу насос. Стрелка на манометре в этот момент должна показывать -1.
• Теперь откручиваем средний шланг и подсоединяем к баллону с фреоном.
• Откручиваем краник баллон, ставим его на весы в перевернутом виде. Так хладагент будет поступать в жидком виде.

Как заправить кондиционер самостоятельноИсточник splitcomfort.ru

• На три секунды откручиваем правый краник манометра, чтобы стравить воздух из трубок. Нежелательно чтобы он попал в кондиционер.
• Только теперь начинается правильная заправка кондиционера. Сбрасываем показания весов и по ним контролируем, сколько хладагента попало в систему. Когда нужно количество было залито, закручиваем левый краник. Нужное количество веса должно быть указанно в инструкции и на самом кондиционере. Оно зависит от размеров и модели устройства.
• Закручиваем краник на баллоне. Выпускаем фреон, оставшийся в манометре. Для этого следует открутить правый краник.
• Откручиваем левый штанг от кондиционера.

Замена фреона самостоятельноИсточник ytimg.com

Видео описание

В следующем видео вы можете посмотреть, как заправить кондиционер фреоном

Диагностика после заправки

После того как закачать фреон в кондиционер включите его и в течение пары часов внимательно наблюдайте за работой системы. Перезаливка могла привести к ненормальной работе устройства.

Если вы перезолили не более чем на 10%, то сильной проблемы в этом не будет. На работу это не повлияет. Перезаливка больше этого значения негативно повлияет на работу компрессора и может привести к поломке.

Если поменяли фреон, но устройство все равно работает слабо, то стоит проверить давление. Возможно, вы добавили ниже требуемого уровня. Если уровень фреона нормальный, а кондиционер нормально не охлаждает, то стоит проверить само устройство. Скорее всего, поломка в другом.

Проще вызвать мастера

Заменить фреон самостоятельно в домашних условиях несложно. Даже с учетом того что можно обжечься. Основная проблема в том, что это не очень выгодно. В среднем вызвать мастера обходится:

• 1500 рублей в случае дозаправки;
• 2500 при полной замене.

При этом стоимость одного самого дешевого манометра обычно в районе 3000 рублей. Другая проблема в том, что трудно найти в продаже маленькие баллоны фреона. Он продается большими баллонами. Это стоит примерно 5000 рублей. Если у вас один обычный кондиционер, то это невыгодно.

Проще вызвать мастераИсточник tildacdn.com

Коротко о главном

Годовая норма потери фреона составляет 08%. При нормальных условиях его нужно менять не чаще чем один раз в два года.

Чаще всего утечки фреона происходят при монтаже

Важно следить лично за процессом установки

Менять фреон обязательно нужно в перчатках. При замене фреоном можно обжечься. Травмы бывают даже среди специалистов с многолетним опытом.

Основы обслуживания

Обслуживание автомобильного кондиционера

Как показывает практика, чаще всего из строя выходит теплообменник, который расположен рядом с радиатором мотора. Обычно он находится под давлением, составляющим 20 атмосфер, от чего регулярно подвержен воздействию пыли и грязи, которая попадает на устройство при движении авто. В результате воздействия вибраций и коррозии, а также различных внешних повреждений, на теплообменнике возникают микротрещины, со временем приводящие к утечке расходного материала.

 Загрузка …

Кроме того, нередко из строя выходит и компрессор. Для того, чтобы увеличить ресурс эксплуатации системы в целом и всех отдельных ее комплектующих в частности, необходимо поддерживать чистоту моторного отсека. Конденсор следует регулярно очищать от скопившейся грязи и особенно соляных отложений, которые обычно собираются там весной. Как показывает практика, именно по причине загрязнения этого устройства в работе системы возникают проблемы.

Во время очистки моторного отсека следует проверять, насколько герметично и надежно установлены трубки, по которым проходит фреон. Если один из патрубков начинает вибрировать, а это будет видно, то его следует закрепить. В плане подготовки системы к лету — также нет ничего сложного или специфического. Желательно проверить работу устройства за несколько дней до начала сезона и при выявлении каких-либо неисправностей обратиться за помощью к профессионалам.

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%!, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Специальное оборудование для обнаружения утечек

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

Принцип работы автомобильного кондиционера

Устройство системы кондиционирования в авто

Для чего нужен агрегат, мы объяснять не будем, и так понятно, что система кондиционирования  способствует более комфортному управлению транспортным средством. Принцип функционирования автомобильного кондиционера в сети на 12 вольт довольно простой — он ничем не отличается от работы простого холодильника. Сам агрегат по своей конструкции являет собой полностью герметичную систему, где сам электрокондиционер — это «сердце», а расходный материал — это «кровь». Перекачка хладагента осуществляется по всей магистрали системы, только здесь фреон находится в газообразном состоянии.

Когда газ попадает в конденсатор, он преобразуется в жидкость, которая охлаждается с помощью вентилятора. При попадании в осушитель, вещество очищается от всевозможного мусора и грязи, после чего через расширительный клапан она попадает в испаритель, установленный рядом с контрольным щитком. Рядом с испарителем установлен вентилятор, подающий воздушный поток в салон авто, так воздух и охлаждается. Далее жидкость передается в компрессор, на этом круг системы замыкается.

Воздушный поток, попадающий в салон, является сухим благодаря испарителю, где расходный материал отдает всю влагу. Впоследствии этот конденсат выходит из системы вместе с отфильтровавшейся грязью.

Устройство кондиционера

Система кондиционирования выполняет следующие функции:

• охлаждает и поддерживает оптимальный температурный режим;
• не дает запотевать стеклам в кабине;
• поддерживает оптимальную влажность;
• осуществляет чистку воздуха, поступающего в салон, от выхлопных газов и неприятных запахов.

Как и любое оборудование, кондиционер требует технического обслуживания. Если не выполнять вовремя сервисное обслуживание, состоящее из ряда чистки, заправки ремонте и других работ, устройство не будет полноценно функционировать. Одним из видов работ является чистка и заправка кондиционера.

Заправка, чистка и ремонт автокондиционеров входит в услуги любого автосервиса, но можно сэкономить на обслуживании своего автомобиля, если заправку и чистку сделать своими руками. Чтобы правильно выполнить заправку, нужно в первую очередь знать устройство кондиционера.

По своей конструкции кондиционер похож на конструкцию любого охлаждающего агрегата.

Автомобильный кондиционер состоит из следующих элементов:

• испарителя;
• конденсатора;
• вентилятора;
• компрессора;
• клапана управления;
• магистралей.

Устройство автомобильного кондиционера

В качестве хладагента, как и в других устройствах охлаждения, в системе кондиционирования используется фреон.

Принцип работы кондиционера следующий. Все элементы, входящие в комплект соединены в замкнутый контур с помощью магистралей. По одной из магистралей фреон передвигается под низким давлением, а по другой – под высоким. Компрессор кондиционера приводится в действие с помощью двигателя. В компрессоре фреон, находящийся в газообразном состоянии, сжимается, увеличивается его температура и растет давление. По магистрали, предназначенной для высокого давления, фреон передвигается к конденсатору.

Горячий хладагент попадает в конденсатор. Когда он достигает конденсатора, то подвергается резкому охлаждению, конденсируется и становится жидким. В таком состоянии он попадает на клапан управления. С его помощью регулируется подача хладагента в испаритель, где происходит регулировка температуры до нормы. Чем больше фреона поступит в испаритель, тем больше будет отведено тепла из салона.

Фреон испаряется и в виде холодного газа, и по магистрали для низкого давления снова поступает в компрессор. После этого процесс повторяется.

Схема процесса охлаждения

Принципы и нюансы работы

Конечно, при слове «кондиционер» у многих в голове всплывает ассоциация с устройством, спасающим от жары. Работа девайса в автомобиле практически не отличается от его же бытового собрата. В нём есть компрессор, радиаторы, трубки и вентиляторы. Процесс поглощения фреоном тепла и его остывание и создают прохладу в салоне. Что касается расхода топлива, то все современные модели довольно экономичны.

Именно система кондиционирования в машине является одной из самых сложных — на обслуживание, кстати, тратится от 1500 до 4000 рублей в год. Его необходимо проверять у специалистов и не пренебрегать этим. При поломке шлангов и прокладок герметичность может потеряться.

Ещё одна распространённая проблема — выделение бензола. Это вещество токсично и отличается тем, что долго выводится из организма. Оно негативно сказывается на состоянии здоровья. А выделяется из пластиковых деталей при длительном пребывании на солнце.

Как заправить кондиционер хладагентом?

Сначала нужно подготовить необходимые устройства и инструменты, такие как баллон с фреоном, весы, коллектор, термометр, вакуумный насос и т.д.

В целом порядок работ при заправке сплит-системы на весах выглядит следующим образом:

1. Сначала блоки радиаторов нужно очистить от пыли, чтобы обеспечить корректную работу вентиляторов.
2. Снять колпачок с большой трубки на внешнем блоке.
3. Соединить этот выход со шлангом коллектора.
4. Установить на весы емкость с фреоном.
5. Выставить на весах положение ноль и включить режим измерения веса тары.
6. Присоединить к контуру вакуумный насос, чтобы выкачать из системы остатки старого фреона, влагу, грязь, воздух и т.п.
7. Подключить к контуру емкость с фреоном.
8. Открыть вентиль и наблюдать за показаниями весов.
9. Перекрыть вентиль и отсоединить емкость от кондиционера.
10. Отсоединить шланг, закрыть отверстие колпачком.
11. Проверить работу системы.

При заправке с измерением температуры, нужно установить средний режим для вентилятора внутреннего блока и запустить устройство на режим охлаждения до температуры 18°С. Зафиксировать показания температуры и данные с манометра.

Можно пользоваться коллектором на две или четыре позиции, последний предпочтительнее, поскольку после вакуумирования не придется переподключать шланг, предназначенный для дополнительного оборудования

Если снаружи температура составляет 25°С, то нормальный уровень давления в контуре должен быть равен 4,2-5 бар.

Когда давление достигнет максимума, температуру воздуха снова замеряют.

После того, как баллон установлен на весы и его вентиль открыт, следует сразу же и всего на секунду приоткрыть жидкостный вентиль коллектора, чтобы стравить воздушную пробку

Она должна заметно понизиться. На этом этапе манометр открывают примерно на 10 секунд, а затем продолжают закачивать хладагент в систему до максимального уровня давления.

После того, как исходная температура воздуха понизится на 12-14°С, заправку можно считать завершенной, можно начинать тестирование системы.

Вакуумный насос, предназначенный для выполнения работ этого типа, должен иметь манометр, а также обратный клапан, чтобы предотвратить проникновение в контур частичек масла

Чтобы проверить, насколько хорошо работает прибор после заправки, рекомендуется включить его в сеть и перевести на минимальный режим охлаждения. Если примерно через четверть часа трубы начнут обмерзать, значит, хладагента слишком мало в системе, следует добавить немного фреона. Если же трубы в порядке, процедуру можно считать успешно завершенной.

Ресивер / Аккумулятор осушитель (фильтр осушитель)

Ресивер – осушитель это элемент, который обеспечивает очистку, удаление влаги и накопление хладагента. Кроме того служит резервуаром для сбора хладагента, поступившего из конденсатора.Устанавливается на линии выского давления, между выпускным патрубком конденсатора и впускным патрубком терморасширительного вентиля. Применяется в системах кондиционирования воздуха с расширительным клапаном. Вода, которая может попасть в систему автокондиционера может замерзнуть и затруднить движение хладагента в магистрали, что, кроме отсутствия охлаждающего действия испарителя, может послужить причиной выхода из строя и поломки компрессора. Кроме того, вода и хладагент, вступив в рекцию, могут образовать коррозионно опасные кислотные соединения, что отрицательно скажется на работе элементов автокондиционера и заметно уменьшит срок службы системы кондиционирования.

Ресивер – осушитель состоит из бачка, фильтрующего элемента (адсорбента), устройства для удаления влаги, заборной трубки, а также на некоторых моделях имеется смотровое окошко для контроля за уровнем и состоянием хладагента в системе\Схема 1\. На корпусе ресивера-осушителя могут устанавливаться датчики давления. Адсорбент имеет пористую кристаллическую структуру, мельчайшие поры соединены узкими каналами, поэтому в полость пор проникают лишь те молекулы, размер которых меньше диаметра канала. Поэтому вся активная поверхность и объем пор используются для удержания молекул воды и не засоряются прочими веществами с более крупными молекулами (в частности фреоном и маслом).

В качестве адсорбентов используются: силикагель, активная окись аллюмининя, цеолиты NaA, NaAm. В системе с хладагентом R-134a в качестве осушителя используют цеолит ХН-9.

На некоторых моделях ресиверов-осушителей может находиться предохранительный клапан с плавкой вставкой. При повышении температуры ресивера до 90-100 градусов вствка плавится и весь хладагент выпускается в атмосферу.

Как уменьшить расход топлива, используя кондиционер

Многие автомобилисты в летнее время задаются вопросом: а влияет ли то, что я включил кондиционер, на количество затраченного топлива?

Учитывая тот факт, что кондиционерный компрессор работает при помощи двигателя, логично будет предположить, что он отбирает часть мощности. Напрашивается вывод, что при работающем кондиционере увеличивается потребление горючего.

Включение кондиционера во время движения приводит к увеличенному потреблению горючего. Дополнительно расходуется порядка двух литров на каждые сто километров. Множество факторов влияет на увеличение потребления топлива при работающем устройстве: модель машины, стиль вождения, температура окружающей среды, количество пассажиров. Если взять средние значения, то за час дополнительно сжигается до половины литра топлива.

Соблюдение некоторых несложных правил позволит экономно тратить горючее автомобиля, даже если будет происходить кондиционирование воздуха:

1. Если вы застряли в пробке или передвигаетесь на небольшой скорости − лучше откажитесь от использования кондиционера. Вместо этого откройте окна. На трассе, развив высокую скорость, окна, наоборот, закройте и включите охлаждение.
2. Температура, которая выставляется на устройстве, не должна быть ниже уличной более, чем на пять градусов. Это и горючее сохранит, и вас от температурных скачков убережёт.
3. Во время стоянки не включайте кондиционирование. На холостом ходу мотор увеличивает свою нагрузку, а следовательно, потребляет лишнее топливо.

Следование этим простым рекомендациям повысит комфорт при вождении и продлит срок службы кондиционера.

Муфта компрессора кондиционера

Это узел, который устанавливается спереди компрессора, состоит из электромагнитной катушки (для создания электромагнитного поля), шкива, который приводится в движение ремнем, и прижимной пластины. Учтите, что прижимная пластина напрямую соединена с основным валом компрессора, в то время как катушка и шкив устанавливаются снаружи на передней крышке компрессора. Когда на катушку подается питание, она создает магнитное поле, которое притягивает прижимную пластину к шкиву, приводя в движение вал компрессора. В это время прижимная пластина вращается со шкивом. Ещё раз, так как прижимная пластина соединена с валом компрессора, то на него передается крутящий момент и компрессор начинает нагнетать хладагент.

В диагностике неисправностей муфты компрессора существует много путаницы. Муфта может не работать из-за поломки подшипника шкива. Подшипник обычно меняется, ЕСЛИ изношенный подшипник обнаружен, и работник сервиса имеет необходимые инструменты, что бы поставить другой подшипник на место. В большинстве случаев, подшипники, как отдельные запасные части отсутствуют в ассортименте обычных магазинов запчастей, их можно найти только в специализированных магазинах или сервисных центрах по ремонту автомобильных кондиционеров.

Если муфту необходимо заменить, потому что она «сгорела» (прижимная пластина и шкив не могут вращаться вместе) – то это может быть признаком внутренних проблем компрессора, которые могут привести к серьезной поломке. Нужно провести углубленную диагностику.

Кроме того, существует много, так называемых, неисправностей связанных с прижимной пластиной, которые являются результатом неправильно выставленного зазора. Это расстояние или зазор между прижимной пластиной компрессора и шкивом. В большинстве компрессоров этот зазор может регулироваться. Если зазор слишком большой, то магнитное поле, создаваемой электромагнитной катушкой, не достаточно сильное, что бы тянуть прижимную пластину в контакт со шкивом. Если же зазор слишком мал, то пластина может тереться о шкив, имея «сожженный» вид. Хотя это не на 100% доказано, но практика показывает, что нормальный зазор должен быть толщиной между монетой 50 копеек и 2 руб.

Устройство кондиционера автомобиля – основные элементы системы

Но, прежде всего, стоит разобраться, что же это за устройство, которое обеспечивает не только кондиционирование, но и очищение воздуха в салоне авто. Чаще всего, кондиционер связан в одно целое вместе с системами отопления и вентиляции

Естественно, самой важной его функцией является создание благоприятного климата, причем, не имеет значение, идет речь об охлаждении или же нагреве воздуха. Кроме того, немаловажной является и фильтрация воздуха, с этой целью на него устанавливается ряд фильтров (катехиновый, электростатический, фотокаталитический и угольный)

Они обладают антибактериальными действиями и способствуют устранению неприятных запахов.

Основным узлом автокондиционера является компрессор. Именно от него зависит, насколько работа системы будет эффективна. В некоторых дорогих автомобилях также устанавливают и ресивер-коллектор. Основная его функция – защита компрессора, он способствует полному выпариванию хладагента, так последний не попадает на компрессор и не наносит разрушительного действия. Менее дорогие модели авто не снабжены ресивером-коллектором. В этом случае вполне достаточно горячего подкапотного пространства, которое отлично обеспечивает испарение хладагента как в трубках обратного контура, так и в испарителе.

Оборудование для заправки автокондиционеров

Для качественной заправки автокондиционеров в первую очередь необходимо иметь хорошее оборудование. Чтобы заправить кондиционер в автомобиле можно использовать один из трех типов оборудования:

1. Автоматические станции для заправки автокондиционеров;
2. Набор оборудования для ручной заправки автомобильных кондиционеров;
3. Одноразовый набор для заправки одного автокондиционера своими руками.

Автоматические станции позволяют проводить заправку автокондиционеров в полностью автоматическом режиме, что сводит к минимуму вмешательство оператора установки в процесс заправки. Но цена такого оборудования будет начинаться с отметки 130-150 тыс. руб.

Обслуживание системы кондиционирования автомобиля на такой станции, безусловно, является оптимальным решением – это позволит не только быстро и качественно заправить ваш автокондиционер, но и значительно продлит срок его службы.

Набор оборудования для ручной заправки автокондиционеров, в свою очередь, стоит значительно дешевле автоматической станции, но и для работы с ним нужно иметь определенный опыт и сноровку. В состав такого набора обычно входит следующее оборудование:

1. Манометрический коллектор предназначенный под использование фреона;
2. Электронные весы для отслеживания объема заправляемого хладагента;
3. Баллон с хладагентом (оператор заправляет хладагент прямо из баллона, ориентируясь по показаниям весов);
4. Вакуумный насос (для вакуумирования системы).

Чуть ниже на видео наглядно показан процесс самостоятельной заправки автокондиционера хладагентом при помощи такого набора.

Одноразовые наборы для заправки кондиционеров, естественно, самые дешевые среди перечисленного выше оборудования. Такой набор, как правило, представляет собой небольшой одноразовый баллон с фреоном, который через шланг с манометром подключается к сервисному порту низкого давления для дозаправки системы.

Цена такого набора составляет порядка 1000 рублей, но вот эффективность такой заправки автокондиционера оставляет желать лучшего. А все потому, что при помощи подобных наборов просто невозможно полностью удалить из системы остатки старого хладагента, воздуха, влаги, и провести вакуумирование.

Чудес не бывает, поэтому если вы хотите качественно заправить свой автокондиционер новым фреоном, тогда необходимо использовать и качественное оборудование.

Также для диагностики и заправки автомобильных кондиционеров может понадобиться дополнительное оборудование:

• Ультрафиолетовая лампа и защитные очки для поиска утечек в системе.
• Электронный течеискатель, реагирующий на фреон.
• Термометр-влагомер. Его показания необходимы для оценки климатических условий в салоне до и после заправки автокондиционера.
• Масляный инжектор. Во время заправки системы он обеспечивает добавление в неё масла в необходимом количестве.
• Набор переходников для подключения манометрического коллектора к любому автомобилю.
• Специальные съемники для разъединения трубок системы кондиционирования (актуальны в основном для японских и американских машин).
• Специальный съемник для клапанов сервисных портов.

Необходимость в наличии того или иного дополнительного оборудования определяется специалистом, производящим заправку автокондиционеров.

Устройство и основные элементы

Конструкция устройства считается самой сложной из всех элементов системы HVAC. Кондиционер в современном автомобиле состоит из:

• компрессора;
• конденсера (конденсатора);
• магистралей высокого и низкого давления;
• ресивера с осушителем;
• испарителя;
• расширительного клапана (дросселя);
• элементов электрооборудования (датчиков).

Система полностью герметична и закольцована магистралями. Работу кондиционера обеспечивает специальный газ – хладагент, поглощающий влагу и отдающий тепло.

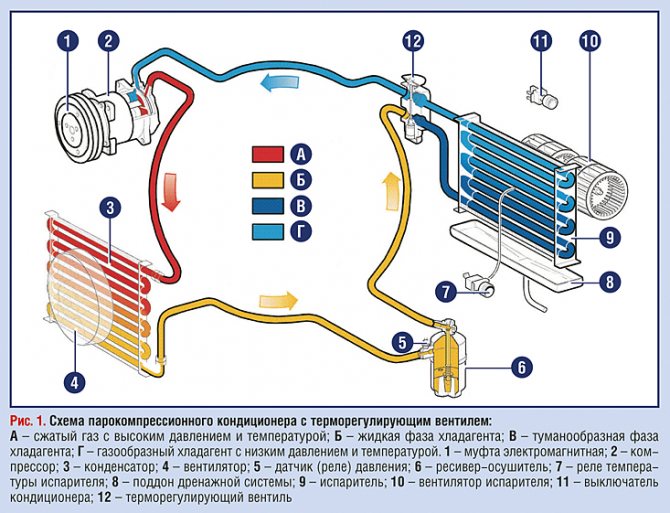

Схема устройства и основных элементов системы кондиционирования

Компрессор

Давление, создаваемое компрессором, обеспечивает передвижение хладагента далее по системе кондиционирования. Разделяя всю систему на контуры высокого и низкого давления, он приводится в действие от коленчатого вала посредством ременной передачи. Дополнительно конструкция оснащается механизмом отключения, в качестве которого чаще всего применяется электромагнитная муфта.

Конденсер

Главная задача элемента – охлаждение хладагента. Конденсатор, устанавливаемый перед радиатором системы охлаждения, состоит из изогнутых трубок. Между собой их соединяют перегородки, увеличивая площадь охлаждения и обеспечивая более высокую теплоотдачу. Газ в конденсаторе охлаждается потоками воздуха во время движения автомобиля. Также охлаждение может происходить и принудительно – с помощью вентилятора.

Магистрали

Делятся на два типа: высокого и низкого давления. Первые рассчитаны на повышенное температурное воздействие: в нагретом виде температура хладагента может достигать 110 градусов. Также магистрали устойчивы к повышенным нагрузкам и способны выдерживать давление до 1500 кПа, создаваемое при нагнетании хладагента.

В магистрали низкого давления газ попадает после прохождения через испаритель. К этому моменту давление хладагента уже близко к атмосферному, поэтому в качестве магистралей низкого давления применяются обычные трубки.

Осушитель

Емкость со специальным наполнителем, способным удерживать влагу, применяется для устранения влаги, попавшей в систему. Без осушителя капли воды, образующиеся в результате перепада температур, стали бы кристаллизироваться. Маленькие кусочки льда способны повредить систему, в первую очередь – компрессор.

Испаритель

Испаритель – второй радиатор системы кондиционирования, размещаемый под приборной панелью в салоне автомобиля (в модуле HVAC). Данный элемент испаряет хладагент, забирая тепло из окружающей среды. Также на нем устанавливается датчик температуры, регулирующий работу компрессора и препятствующий обледенению испарителя.

На поверхности радиатора появляется конденсат. Чтобы влага не попала на другие элементы, испаритель оснащен дренажной системой, выводящей конденсат наружу. Принудительную подачу охлажденного воздуха в салон автомобиля обеспечивает электровентилятор, установленный на испаритель.

Электрооборудование

Электрооборудование системы кондиционирования выполняет несколько функций:

• сохранение заданной температуры;
• принудительная подача воздуха;
• управление всей системой.

За поддержание работы кондиционера отвечает электронный блок управления, который принимает и анализирует сигналы со следующих сенсоров:

• датчики высокого и низкого давления;
• датчик температуры испарителя;
• датчик забортной температуры;
• датчик положения дроссельной заслонки;
• датчик температуры охлаждающей жидкости.

Полученные данные поступают в блок управления, который, в свою очередь, управляет работой муфты компрессора.

Электрофизический и механический принципы работы кондиционера

Работу кондиционера активирует сигнал включения кнопки или с электронного блока управления кондиционером, системы климат-контроля. После этого анализируется сигнал с двухуровневого датчика давления в системе, датчиков температуры (в системе, в салоне). В случае, когда давление в герметичной системе выше необходимого уровня формируется сигнал на включение электромагнитной муфты компрессора. При этом происходит кинематическое соединение вращающегося шкива отбора мощности двигателя с валом компрессора. Последний, вращаясь, начинает нагнетать давление в системе.

Хладагент начинает рециркулировать. Сжимаясь в компрессоре, он нагревается и следует в радиатор кондиционера (конденсатор), где переходит в жидкое агрегатное состояние. При этом выделяется тепло. Для охлаждения применяется дополнительный вентилятор радиатора. Его работу также контролирует электронная система.

Далее хладагент следует через ресивер, где выполняется его очистка от примесей и воды. Для предотвращения перегрева пара предназначен терморегулирующий вентиль, который в случае избытка давления выпускает избыток давления в системе. Попав в испаритель, хладагент начинает кипеть. При этом поглощается тепло. Радиатор испарителя охлаждается. Проходящий через радиатор воздух охлаждается и поступает в салон автомобиля.

В некоторых системах функции ресивера-осушителя и терморегулирующего клапана может исполнять специальный аккумулятор с фильтрующим элементом и расширительной трубкой. Аккумулятор предназначен для предотвращения поломки компрессора от попадания в него хладагента в жидком агрегатном состоянии.
