Почему пропадает зарядка акб на ваз 2107

Генератор ВАЗ 2107 назначение и основные функции

Работоспособность аккумуляторной батареи на ВАЗ-2107, как и на многих прочих машинах, зависит от трех основных деталей: генератора, регулятора напряжений, систем соединения этих двух устройств.

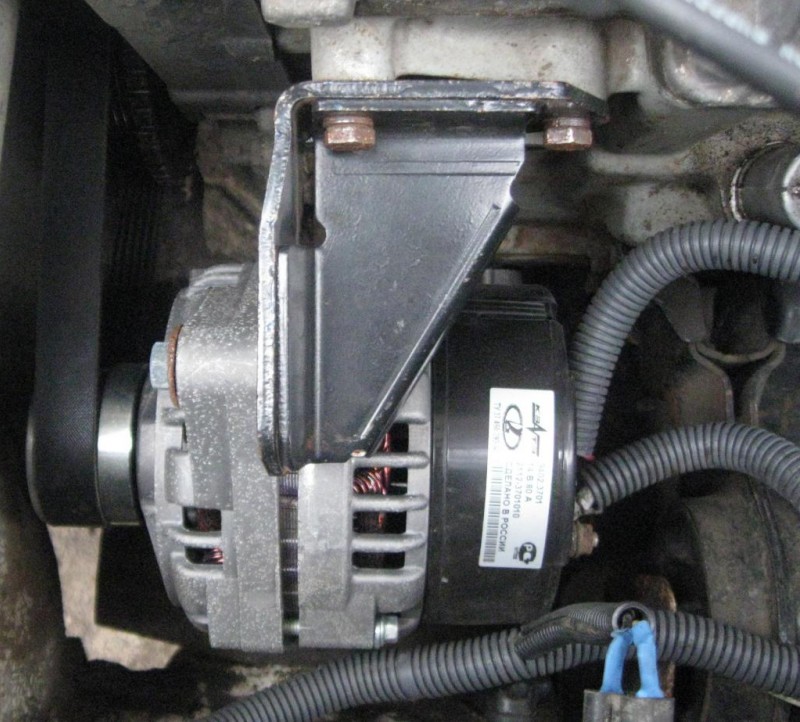

Машинная генераторная установка, генератор – это элемент, выполняющий задачи по обеспечению электроэнергией различные узлы автомобиля, а также по обеспечению постоянным зарядом аккумулятора. К числу основных комплектующих деталей генераторной установки относятся:

  • корпус с обмотками;
  • якорь;
  • выпрямитель тока;
  • стабилизатор.

Генераторная установка функционирует за счет привода – ремня, проходящего от шкива коленчатого вала.

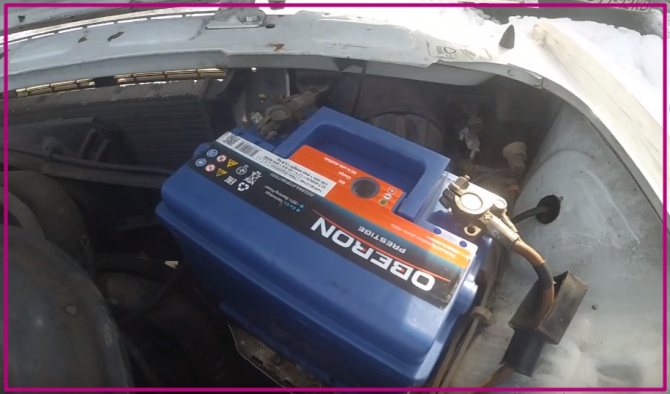

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Что нужно для ремонта?

В том случае, если пропала зарядка на ВАЗ-2107, вам нужно как можно быстрее начать ремонт. Невозможно возить с собой все инструменты и оборудование, но минимальный набор все же стоит иметь в бардачке или багажнике.

А если конкретнее, то нужно иметь такой набор инструментов:

  1. Прибор для измерения напряжения (мультиметр).
  2. Лампа 12 вольт и мощностью не более 3 Вт.
  3. Отвертки — плоская и крестовая.
  4. Нож канцелярский для чистки проводов.
  5. Плоскогубцы.
  6. Наждачка.

Имея весь этот набор инструментов, можно приступить к проведению ремонта. Благо на ВАЗ-2107 своими руками выполнить это достаточно просто.

Замена Таблетки Генератора Ваз 2107

Замена кисти сделай себе генератор ВАЗ 2107

Сменные насадки ВАЗ и советы 2107

Добро пожаловать друзья на сайт ремонта автомобилей. Несмотря на огромное количество иномарок, автомобили семейства ВАЗ по-прежнему нужны и встречаются среди автомобилистов, которые много разбираются в технологиях и ценят преимущества российского автопрома.

Конечно, эксплуатация и ремонт являются неделимыми понятиями, и в случае отказа определенного блока идентификация и устранение неисправностей могут быть полностью выполнены независимо. Рассмотрим простой пример ремонта автомобильного генератора ВАЗ 2107.

Неисправности и принцип действия генераторные щетки

Электрическая система вашего стального жеребца показывает дефекты, когда она не работает генератор ВАЗ 2107, у приборная доска Загорается красноватая сигнальная лампа с символом батареи.

Довольно часто обязательным условием является носить или замораживать кисти. Те, кто знаком с механизмом работы генератора, понимают, что через щетку на якорь подается напряжение возбуждения, которое не только приводит в действие электронную машину (генератор), но и регулирует ее выходную мощность.

В частности, само регулирование обусловлено специальным устройством, релейным контроллером, который может быть реализован специально на держателях щеток или установлен отдельно (на более ранних моделях).

READ Как Разобрать Бензонасос Пассат Б3

Как правило, эта неисправность проявляется равномерно, первоначально сопровождаясь небольшими перебоями в работе генератора, что приводит к его равномерному отказу, но возможны и другие варианты, такие как неожиданная неисправность.

Как убрать кисти и проверить ВАЗ 2107 генератор

ВАЗ 2106.

Ваз 2107

, Нет простоя. парковка при переключении передач.

Замените щетки генератора ВАЗ 2107 самостоятельно

Сам ремонт щетки обычно сводится к их замене, но сначала нужно снять узел щетки с корпуса генератора и оценить степень износа, проверить на наличие сколов и трещин.

замена генераторные щетки Процедура ВАЗ 2107 проста и обычно занимает несколько минут, вам не нужно снимать генератор для замены щеток, просто отсоедините кабель питания, открутите два винта, которыми крепится корпус держателя щеток, и аккуратно снимите эту сборку, убедитесь, что заранее отключить отрицательный терминал.

Предупреждение! Батарея (и) должна быть отключена при выполнении любых электрических работ на автомобиле!

READ Замена Обшивки Салона Авто Своими Руками

Проверьте разобранную сборку на предмет замерзания, заклинивания щеток и их выступающей детали, которая должна составлять не менее 12 миллиметров. В случае несоответствия, деталь должна быть заменена. Щетки для генератора ВАЗ 2107 можно купить практически в любом магазине автозапчастей.

После исправления проблемы или приобретения новой (лучше купить мелкие детали с образцом старых, чтобы вам не приходилось менять их), установите их в обратном порядке.

Шалость советы

Если вы обратили внимание на шум щетки генератора вашего автомобиля перед ремонтом, это может означать, что подшипники генератора ВАЗ 2107 могут износиться, и в этом случае необходимо снять и разобрать генератор ВАЗ 2107. Изношенный подшипник имеет увеличенный зазор элементов качения и подвержен ему так обстоит дело замена на новую

Имейте в виду, что преждевременный выход из строя подшипников связан не только с отсутствием смазки

Изношенный подшипник имеет увеличенный зазор элементов качения и подвержен ему так обстоит дело замена на новую. Имейте в виду, что преждевременный выход из строя подшипников связан не только с отсутствием смазки.

Зачастую этому способствует чрезмерное натяжение ременного привода генератора, кроме того, затянутый ремень может повредить подшипник насоса системы охлаждения.

Поэтому регулярно проверяйте это устройство в соответствии с рекомендациями производителя. Лучше по привычке и регулярно осматривать моторный отсек при работающем двигателе, это позволит выявить и устранить возникшие ранее проблемы при минимальных затратах.

READ Ошибка Трансмиссии Ford Focus 3

Правильная диагностика поможет вам избежать лишней работы и неожиданных поломок.

Как заменить реле зарядки?

Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;
Затем вытаскиваем вместе со щётками:
Теперь нужно провести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора

При этом на вывод «В», на жёлтый провод подаём (+), на другую клемму подсоединяем (-), «массу». Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.
когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

  1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
  2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
  3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
  4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Если обнаружили, что на вашем ВАЗ 2107 нет зарядки аккумулятора, меры нужно принимать немедленно. Дальнейшая эксплуатация автомобиля может привести к разряду батареи. Вам придется либо искать попутчика, согласного взять машину на буксир, либо звонить в эвакуационную службу.

Проверка цепи и устранение неполадок

В ситуации, когда лампа контроля заряда не горит, датчик заряда в зеленой зоне, но аккумуляторная батарея разряжена и нет зарядки, а при проверке напряжения мультиметр показывает напряжение лишь 12 V, выполняется следующая проверка.

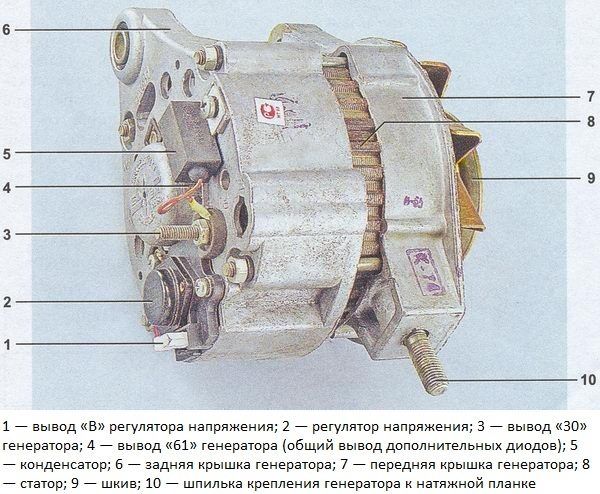

Нужно замереть напряжение на выходе генератора между клеммой «30» и массой при запущенном двигателе, держа обороты в пределах 1000- 1200 об/мин. Если прибор показывает напряжение выше чем на аккумуляторе, то нужно зачистить контакт на клемме «30» и прозвонить провод идущий на аккумуляторную батарею. При подозрении на провод его лучше всего заменить. Необходимо также проверить и чистоту клемм батареи и надежность их посадки на клеммы.

Датчик заряда и лампа контроля сообщают о наличии зарядного напряжения, однако аккумулятор садится, хотя при проверке на батарее мультиметр показывает рабочее напряжение 13.7- 14.2 V. Если же включить большую нагрузку (дальний свет, электродвигатель печки и пр.), то стрелка вольтметра уходит в белую часть шкалы.

Обычно это связано с слабым натяжением приводного ремня генератора, который необходимо натянуть или же заменить при его значительном растяжении и износе. Помимо ремня могут быть «виноваты» диоды выпрямительного моста (в народе «подкова»), где пробит один из отрицательных диодов, или сгорел один из положительных диодов, либо произошел обрыв в статорной обмотке.

Читайте так-же, другие обзоры

  • Аккумулятор для ВАЗ 2101

Для того чтобы пользование вашей «семеркой» приносило пользу и удовольствие, а не огорчения, нужно иметь на ней хорошо заряженную аккумуляторную батарею (АКБ). Аккумулятор на протяжении эксплуатации автомобиля постоянно должен подзаряжаться, для чего генератор ВАЗ 2107 вырабатывает зарядное напряжение. Как и всякая система в автомобиле, система заряда АКБ иногда дает сбой и тогда пропадает зарядка. Поэтому часто в ходе эксплуатации задают вопрос, почему нет зарядки аккумулятора. Владельцам авто в этом случае будет полезно узнать, почему генератор не дает зарядку или отчего на ВАЗ 2107 нет зарядки.

Устранение неисправностей

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

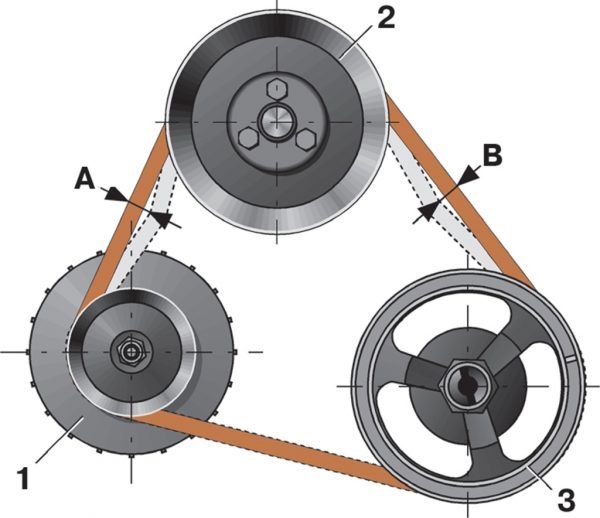

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Если обнаружили, что на вашем ВАЗ 2107 нет зарядки аккумулятора, меры нужно принимать немедленно. Дальнейшая эксплуатация автомобиля может привести к разряду батареи. Вам придется либо искать попутчика, согласного взять машину на буксир, либо звонить в эвакуационную службу.

Схема цепи зарядки АКБ на ВАЗ-2107

Если вы собираетесь купить запасной аккумулятор, пусть он не заряжается электролитом. Легче и лучше держать его надолго. Когда транспортное средство не используется какое-то время, необходимо зарядить аккумулятор с электролитом. Если он снова будет сохранен в автомобиле, снимите башмак с его отрицательной клеммы или включите «ключ-машина».

  1. АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
  2. К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
    • первая шина идет к стартеру;
    • вторая шина – к генератору.
  3. «Плюсовый» вывод генератора передает напряжение:
    • на блок для предохранителей;
    • на замок зажигания.
  4. С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
  5. С предохранителей напряжение подается:
    • на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
    • на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
  6. Следующий этап в цепи зарядки АКБ – передача тока на:
    • блок с предохранителями;
    • клемму генератора 61 (щеточный узел).

Как видим, неисправность в данной цепи зарядки аккумулятора может появиться практически в любом ее месте. Например, разрушиться контакт, в результате этого генератор перестанет качественно заряжать АКБ транспортного средства.

Мы пытаемся «слить», но независимо от того, как мы вращаем двигатель, это не сработает. С каждой последующей попыткой вращение становится «медленнее», пока батарея «не выйдет», и двигатель больше не дает «жизненных» знаков. Мы сердились, болтая дверью машины и бегая быстро. И это было совершенно новое, помните, что вы скоро будете без него, если не заберете его из машины и не понесете домой. Независимо от того, как поздно вы за свою быструю работу!

При длительном хранении – с электролитом или без него. Эта проблема не существует, если она представляет собой батарею с сухой нагрузкой, в которой электролит никогда не заливался. Он хранится, как описано выше. Некоторые «мощности», иногда профессионально занимающиеся эксплуатацией своих транспортных средств и их оборудования, советуют более долгое время хранить слив электролита от батареи «до капли» и собирать аккумулятор дома. Такая «технология» не только неправильна, но и вредна, что приводит к быстрому разрыву батареи.

Причины свечения лампочки зарядки аккумулятора

Такие лампочки имеются в автомобилях ВАЗ 2107 инжекторного и карбюраторного типа. Если после запуска мотора продолжает светиться индикатор в виде АКБ на панели приборов ВАЗ 2107, то первое мнение владельца — неисправен генератор. Это верное мнение, и чтобы отыскать точную причину, понадобится произвести диагностические мероприятия. Причинами свечения лампы на панели приборов являются:

  1. Ослабевание натяжения ремня генератора, а также его износ и повреждение.
  2. Сгорает плавкая вставка предохранителя.
  3. Неисправность реле-регулятора, или выпрямительного(диодного) моста.
  4. Возникновение обрыва в обмотке генератора.
  5. Ухудшение контакта на клеммах аккумулятора.
  6. Истирание графитовых щеток на генераторе.
  7. Отсутствие контакта «массы».

Эксплуатировать автомобиль со светящимся индикатором в виде аккумулятора на панели приборов нельзя. В любой момент аккумулятор может разрядиться, так как на него не поступает заряд от генератора, и автомобиль попросту заглохнет. Сколько сможет проехать ТС при неисправном генераторе, зависит от качества аккумулятора, его заряда и потребления электроэнергии автомобилем. Обычно этот промежуток времени составляет от 10 минут до 2 часов.

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Другая ситуация, с которой знакомы некоторые владельцы отечественных автомобилей, это когда горит лампа зарядки аккумулятора ВАЗ 2107, но зарядка идет. В чем же может быть причина, насколько она опасна, и как ее устранить, выясним далее.

Когда горит лампочка аккумулятора, а зарядка при этом есть, то причины также скрываются в неисправной работе генератора. Аккумулятор на автомобиле имеет рабочее напряжение в 12В, а для зарядки на него требуется подать от 13,5 до 14,4В. В этом случае аккумулятор будет заряжаться, и лампа на панели проборов светиться при работающем моторе не будет. Если же индикатор светится после запуска мотора, то высока вероятность того, что генератор выдает недостаточную величину напряжения на аккумулятор (то есть ниже 13,5В). Если, измеряя прибором напряжение на клеммах АКБ при работающем моторе, прибор показывает значение более 12В, но менее 13,5В, то необходимо бить тревогу и начинать поиски неисправности.

Нет зарядки: признаки и причины

Если напряжение с генератора по каким-то причинам перестанет поступать на аккумуляторную батарею, она разрядится за несколько дней. А в случае полного выхода из строя установки АКБ придётся обеспечивать всю бортовую сеть, включая систему зажигания, самостоятельно. Так она сможет проработать не более часа.

Признаки отсутствия зарядки

Симптомами того, что генератор не заряжает аккумуляторную батарею, являются:

  • постоянно горящая или периодически включающаяся сигнальная лампа на приборной панели;
  • быстрая разрядка аккумулятора;
  • снижение производительности отдельных электрических приборов бортовой сети машины.

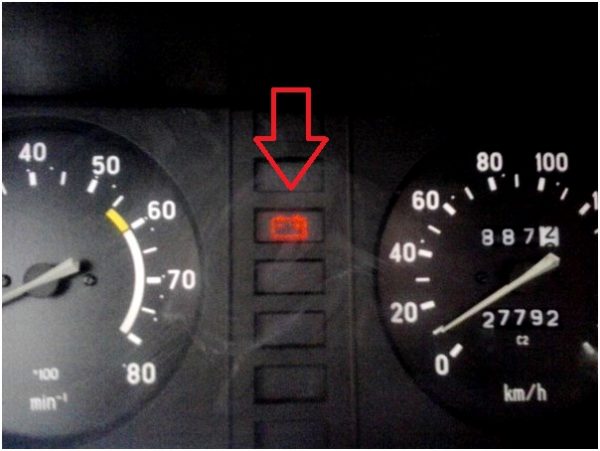

Сигнальная лампа

На приборной панели «семёрки» предусмотрена специальная лампа, сигнализирующая об отсутствии зарядки аккумулятора. Если цепь генератора работает в штатном режиме, лампа горит только при включённом зажигании до момента начала работы силового агрегата. После пуска двигателя она должна гаснуть. Если же она продолжает гореть, скорее всего, АКБ зарядки не получает.

Случается и так, что контрольная лампа включается периодически. Это признак того, что напряжение на батарею либо вообще не подаётся, либо подаётся непостоянно.

Быстрая разрядка аккумулятора

При неисправности генератора или его цепи аккумуляторная батарея не будет получать того напряжения, которое необходимо для её зарядки. Кроме того, ей придётся питать часть электрооборудования автомобиля, расходуя свою электроэнергию. В такой ситуации аккумулятор быстро сядет. Вы сможете это понять, когда появятся трудности в процессе запуска двигателя. Получая недостаточно энергии, стартер будет вяло крутить маховик коленвала или только «щёлкать» тяговым реле.

Снижение производительности электрооборудования

Понять, что генератор работает не в штатном режиме, помогут и некоторые электроприборы. При возникновении подозрений на сбои в работе генераторной установки можно, например, запустить мотор, включить фары (если в них установлены обычные лампы накала или галогенки) и посмотреть, как они светят. В случае неисправности генератора их яркость будет на порядок ниже, ведь лампы также рассчитаны на определённый номинальный ток. Снижение производительности может наблюдаться и у вентилятора отопителя. Он будет крутить лопасти заметно хуже. При его включении свет у фар будет ещё слабее.

Причины отсутствия зарядки

Причин отсутствия зарядки аккумулятора немного. К ним относятся:

  • нарушение целостности (обрыв) ремня привода;
  • ослабление ремня;
  • обрыв в проводке электрической цепи генератора или сильное окисление соединительных клемм;
  • сбои в работе выпрямителя;
  • поломка регулятора напряжения;
  • обрыв в обмотках генератора или замыкание.

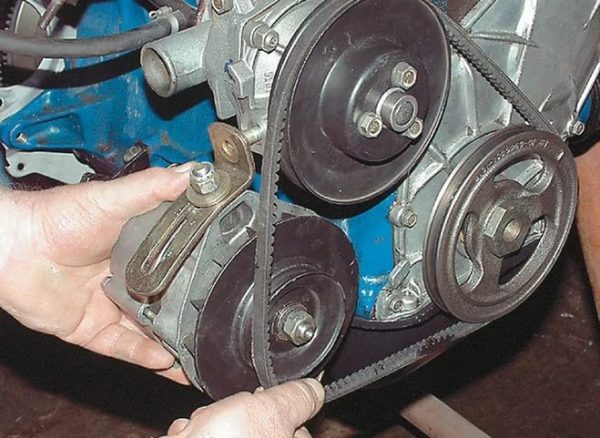

Обрыв ремня

Хоть ремень и рассчитан на 50 тыс. км пробега, порваться он может и после нескольких дней эксплуатации. Особенно если есть дефекты шкивов самого устройства, коленвала или помпы. Сам по себе обрыв ремня привода генератора для двигателя неопасен, но только в том случае, если эта неисправность будет обнаружена сразу. И дело здесь не столько в отсутствии зарядки, сколько в остановке помпы. Если она перестанет работать, двигатель моментально перегреется. А это уже чревато прогоранием прокладки головки блока цилиндров со всеми вытекающими последствиями. Так что в случае загорания сигнальной лампы или возникновения других симптомов нарушения работы генератора первое, что нужно сделать — это проверить, цел ли приводной ремень. Для этого необходимо остановить двигатель, открыть капот и произвести визуальный осмотр привода генераторной установки.

Ослабление ремня

Приводной ремень должен иметь определённое натяжение. При ослаблении натяжения он будет проскальзывать на шкиве коленвала, не обеспечивая того количества оборотов ротора генератора, которое необходимо для выработки тока с нужными параметрами. Признаком ослабления ремня является характерный свист, чаще всего проявляющийся при повышении влажности воздуха. При проскальзывании ремня контрольная лампа обычно не загорается, но в некоторых случаях она может включаться на какое-то время или моргать.

Обрыв в цепи и окисление клемм

Батарея не будет заряжаться и при нарушении целостности проводов в схеме подключения генератора. Цепь зарядки АКБ довольно проста: всего лишь один провод соединяет плюсовую клемму батареи с выводом «30» генераторной установки. Именно по нему и подаётся напряжение. «Минус» аккумулятора замкнут на «массу», к которой также подсоединён корпус генератора и соответствующие выводы обмоток. Необходимо лишь проверить наличие контакта между указанными точками цепи.
