Плавкие предохранители. виды и устройство. работа и применение

Защита от пожаров

Наличие плавкого предохранителя на схеме не только защищает конкретный прибор, но и помогает избежать лишних источников возгорания. Все потому, что проводник, который плавиться при перенапряжении, находится внутри корпуса предохранителя, а потому весь процесс плавления проходит именно там, а потому все вокруг в безопасности.

Есть и другой вариант. Как вы могли догадаться – не все производители техники являются добросовестными. Проявляется это в разных местах, в том числе и в месте, которое должно защищать прибор от перепадов напряжения.

Только некоторые компании, или же небольшие мастерские, вместо того, чтоб поставить нормальный плавкий предохранитель, вставляют на его место простой кусок проволоки, который в народе называется жучком. Суть его работы в общем-то та же – плавиться при перенапряжении, чтоб разомкнуть цепь.

Только вот расплавленный проводник нигде не останавливается, и оказывается либо на корпусе, либо на микросхемах и проводах внутри прибора. В первую очередь это опасно потому, что может стать причиной пожара.

  • Что такое промежуточное реле: конструкция, принцип действия, устройство и идеи по применению (115 фото)

  • Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. 130 фото самодельных универсальных блоков

  • Как работает реле контроля напряжения: принцип работы защиты и нюансы подключения реле контроля для дома или квартиры

Виды предохранителей, разновидности конструкций предохранителей

В зависимости от задач предохранители создают для работы в цепях:

Поскольку они работают в цепях разного напряжения, то корпуса изготавливают с отличительными диэлектрическими свойствами. По этому принципу предохранители подразделяют на конструкции, работающие:

К специальным конструкциям относят предохранители:

Ограничиваемый предохранителями аварийный ток может составлять от долей ампера до килоампера.

Иногда электрики вместо плавкой вставки в корпус устанавливают калиброванную проволоку. Этот способ не рекомендуется применять потому, что даже при точном подборе поперечного сечения электрическое сопротивление проволоки может отличаться от рекомендованного из-за свойств самого металла или сплава. Такой предохранитель не будет точно работать.

Еще большей ошибкой считается применение самодельных «жучков» наудачу. Они чаще всего бывают причиной несчастий и пожаров, возникающих в электропроводке.

Плюсы и минусы

С тем, как работает плавкий предохранитель мы уже разобрались, потому стоит рассмотреть их преимущества и недостатки.

Главным преимуществом можно считать их низкую цену. Зная это, особенно удивительно, как некоторые недобросовестные производители экономят на этой детали, понимая, к чему может привести такое решение.

Несмотря на это есть и определенные недостатки. Не зависимо от типа плавкого предохранителя, время его срабатывания будет всегда выше, чем у автоматического аналога.

Если в ситуации, где приборы работаю не в высоковольтной сети, да и вероятность перебоев крайне мала, наличие плавкого предохранителя в приборе является приятной страховкой, то при противоположном раскладе это может стать критичным.

Кроме того, такая деталь не просто так является дешевой, ведь по сути то она – одноразовая. Как только предохранитель перегорел, прибор нуждается в обслуживании мастера, который поменяет непригодную для работы часть.

В то же время автоматические предохранители могут работать долгое время, ведь они просто размыкают цепь в определенных ситуациях, при этом не теряя свою работоспособность.

Что такое плавкие предохранители и для чего они нужны?

Как работает устройство?

Плавкий предохранитель работает в двух режимах, которые значительно отличаются друг от друга.

  1. Нормальный режим сети. В этом режиме нагрев устройства происходит, как установившейся процесс. При этом он полностью нагревается до определенной температуры и отдает выделяемую теплоту в окружающую среду. На каждом элементе указывается так называемая номинальная сила тока (как правило, указывается наибольшее значение тока элемента конструкции). В предохранитель можно вставить плавкий элемент разной номинальной силы тока.
  2. Режим коротких замыканий и перегрузок. Прибор сконструирован так, что при возрастании силы тока в сети, он мог сгореть за кратчайшее время. Для этого плавкий элемент на отдельных участках делают с меньшим сечением, где выделяется больше теплоты, чем на широких участках. При коротком замыкании перегорают практически все или полностью все зауженные участки. Когда плавится элемент, вокруг него создается электрическая дуга, гашение которой происходит в патроне механизма.

Сила тока должна указываться на корпусе прибора, а также должно учитываться максимально разрешенное напряжение, при котором прибор не выйдет из строя.

На графике ниже указывается зависимость времени перегорания плавкого элемента от тока:

Где l10 – это ток, при котором происходит плавление элемента и отключение его от сети за 10 с.

Разновидности и типы элементов

Плавкие предохранители делятся на два вида: низковольтные и высоковольтные. Деление это объясняется величиной напряжения рабочей электросети, в которой используется предохранитель.

Низковольтные приборы маркируются как ПН или ПР и рассчитаны для напряжения до 1000 В. В низковольтных устройствах ПН вокруг вставки из меди находится мелкозернистый наполнитель. Применение их рассчитано до 630 Ампер.

Прибор ПР более простой (на фото ниже), чем ПН, но при коротком замыкании и они способны гасить электрическую дугу. Рассчитаны на токи от 15 до 60 Ампер.

По конструктивным особенностям предохранители делятся на патронные, пробочные, пластичные и трубчатые. По типу исполнения выпускают разборные и неразборные изделия. У разборных есть возможность доступа к вставке. Конструкция разбирается и сгоревшая вставка заменяется на новую. Неразборные сконструированы из стеклянной колбы, поэтому считаются одноразовыми и замене вставки не подлежат.

Конструкция

Современный плавкий предохранитель состоит из двух частей:

  • основание из электроизоляционного материала с металлической резьбой (необходимо для соединения с электрической цепью);
  • сменная вставка, которая плавится.

Основа устройства – вставка, которая сгорает или плавится при коротком замыкании. Для того чтобы погасить дугу, которая образовывается в результате перегорания сменной вставки, устанавливают дугогасящие приспособления.

Выводы вставки соединяются с клеммами таким образом, что предохранитель подключается в линию электрической цепи. Для этого применяют специальные надежные крепежные клеммы (держатели), которые должны обеспечивать хороший контакт. Если его не будет – то в этом месте может возникнуть нагрев.

Особенностью конструкции предохранителей считается то, что устройство сгорает раньше, чем повреждаются другие части механизма. Ведь его легче заменить, чем микросхему или другой компонент оборудования. Поэтому такую деталь и выбирают с тем учетом, чтобы скорость его плавления была больше, чем в проводах линии. Их температура не должна достигнуть опасного уровня, так как это приведет к выходу из строя оборудования.

Конструкция механизма пробочного типа имеет вид патрона, в который вкручивается плавкий предохранитель с цоколем. При возникновении аварийной ситуации перегорает пробка. На сегодня это пробка имеет вид кнопки, похожей на обычный выключатель. Эта кнопка после аварии возвращает устройство в рабочее состояние.

Помимо того, что плавкий компонент защищает электрическую цепь от повреждений, он еще и защищает от пожаров и возгораний. Ведь обычный провод может соприкасаться с горючими материалами в момент возгорания, а деталь сгорает внутри корпуса прибора.

Номиналы устройства подбираются по наименьшим расчетным токам электрической сети или отдельной части электрической цепи. Таблица номиналов предоставлена ниже:

Если необходимо сменить такой компонент на АВ (автоматические выключатели), то их номинал должен быть на шаг больше составляющей части. Например:

Вот мы и рассмотрели устройство, принцип действия и назначение плавких предохранителей. Надеемся, предоставленная информация была для вас полезной и интересной!

Самовосстанавливающиеся проводники

Бывает, что после перегрузки в электросети цепь можно снова подключить без какого-либо вреда через определённое время

Это довольно важно для различных микропроцессоров и микроконтроллерного оборудования. Для этих цепей применяют предохранители с самовосстановлением

В основе лежит состав, в который входит углерод и полимер. С помощью углерода возможно обеспечить необходимую степень проводимости, но сам предохранитель имеет сопротивление. Если сила тока превышает номинальные показатели, то самовосстанавливающиеся элементы нагреваются, из-за чего полимер переходит в газообразный вид. При этом происходит значительное расширение. Связь между частицами углерода разрывается. Электричество уже не может проходить через предохранитель. После остывания весь состав переходит в базовую форму. Частицы углерода снова восстанавливают контакт, и предохранитель можно использовать.

Конструкция плавкого предохранителя (включает в себя плавкие вставки)

Все плавкие вставки, вне зависимости от конструктивных особенностей, включают в себя два основных элемента:

  • плавкий элемент — токопроводящий элемент из металла, сплава нескольких металлов или специально подобранных слоёв нескольких металлов;
  • корпус — механизм или систему крепления плавкого элемента к контактам, обеспечивающим включение плавкого предохранителя в целом, как устройства, в электрическую цепь.

Корпуса плавких вставок обычно изготавливаются из высокопрочных сортов специальной керамики (фарфор, стеатит или корундо-муллитовая керамика). Для корпусов плавких вставок с малыми номинальными токами используются специальные стекла. Корпус плавкой вставки обычно выполняет роль базовой детали, на которой укреплен плавкий элемент с контактами плавкой вставки, указатель срабатывания, свободные контакты, устройства для оперирования плавкой вставкой и табличка с номинальными данными. Одновременно корпус выполняет функции камеры гашения электрической дуги.

Виды предохранителей

Основным и наиболее важным этапом является выбор плавких вставок предохранителей. Это необходимо, учитывая различные условия в которых применяются следующие разновидности электропредохранителей:

Электропредохранители вилочные. Данный тип токопроводящих устройств зачастую работает в цепи постоянного тока. Конструкция выполнена в виде расположения электроконтактов с одной стороны, а плавкой части с обратной.

Вилочные предохранительные элементы подразделяются на:

  1. вилочные обычные;
  2. вилочные миниатюрных размеров.

Электропредохранители пробковые. Один из самых часто встречающихся видов. В основе конструкции лежит корпус, изготовленный из фарфора. Во внутренней части корпуса располагается тонкая проволока, которая сгорает в случае аварийного режима. В блок корпуса входит грузик, определяющий состояние предохранительного компонента. Каждый грузик имеет определённый цвет, соответствующий необходимой силе тока. В случае его свисания на участке проволоки, требуется его замена.

Разновидности конфигураций и назначение:

  1. DIAZED – применим в системе, элементы которой выполнены для самых различных требований методов установки.
  2. NEOZED – такой тип позволяет безопасно произвести замену плавких элементов при обесточенном состоянии.

Номинальный ток плавкой вставки выбирается исходя из максимальной мощности сети.

Величины токов согласно цвета чеки

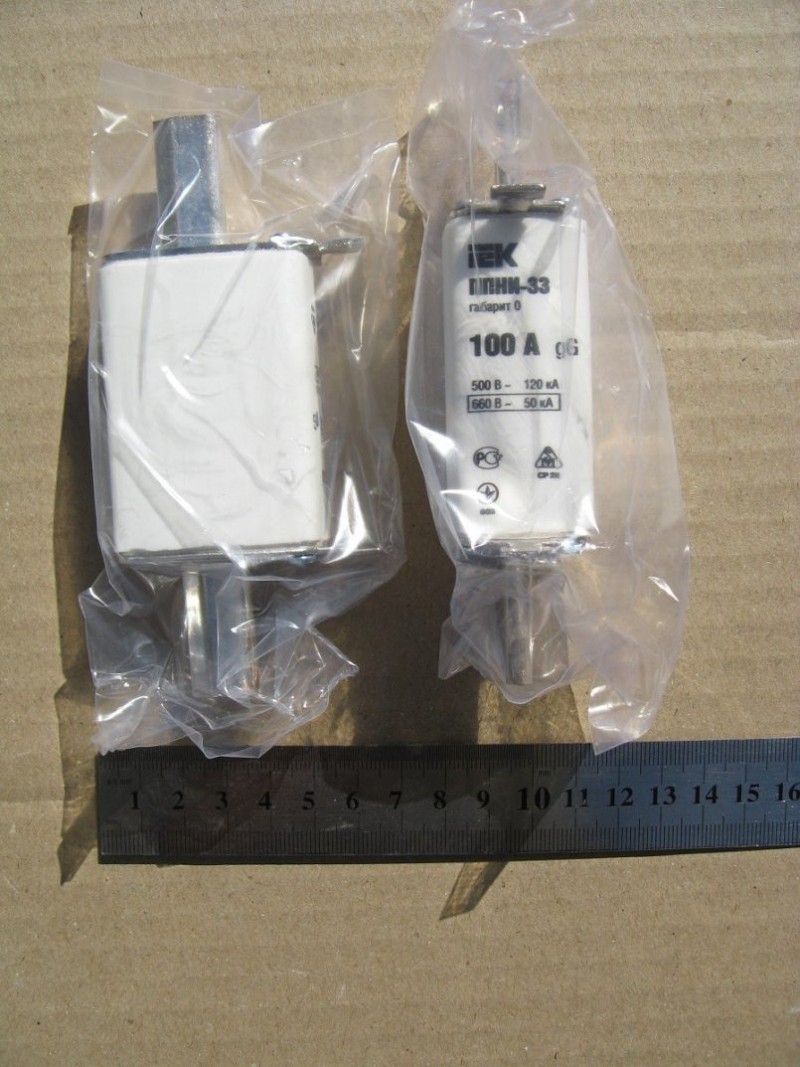

Электропредохранители ножевые. Данная разновидность применяется на линиях электроустановок, с рабочей величиной тока порядка 1200 – 1300 А. В свою очередь являются очень опасными для здоровья человека. Использование таких разновидностей компонента токопроводящей системе ведет к очень жесткому выполнению всех требований техники безопасности. На таких объектах работают только персонал, имеющий соответствующую квалификацию.

Ножевой электрический предохранитель по значению тока делится:

  1. 000 ( ˂ 100 А);
  2. 00 ( ˂ 160 А);
  3. 0 (˂ 250 А);
  4. 1 ( ˂ 355 А);
  5. 2 ( ˂ 500 А);
  6. 3 ( ˂ 800 А);
  7. 4а ( ˂ 1250 А).

Вставки слаботочные. Основное их назначение это — защита маломощных электрических цепей. Конструкция имеет стеклянный корпус, выполненный в виде цилиндра с металлическими элементами, соединенными токопроводящей проволокой. При коротком замыкании происходит сгорание проволоки, которая в свою очередь размыкает цепь и сохраняет неповрежденными остальные элементы схемы.

Такие корпуса выполняются с различными габаритными размерами (в мм):

  1. 3 х 15;
  2. 5 х 20;
  3. 7 х 15;
  4. 10 х 38.

Подведя итог рассмотрения плавких предохранителей, стоит отметить что предохранители должны применяться во многих электрических устройствах во избежание повреждения их элементов

Кроме вышесказанного имеет смысл обратить внимание на их достоинства и недостатки

Достоинства:

  1. невысокая стоимость;
  2. в случае высокого скачка тока, электропредохранитель полностью размыкает электрическую цепь.
  3. в случае выхода из строя предохранителя, имеется возможность простой замены токопроводящего элемента.

Недостатки:

  1. использование предохранителя лишь один раз, потом выполняется его замена;
  2. замена токопроводящего элемента на электропредохранитель большего номинала;
  3. при использовании трехфазных электродвигателей, рекомендуется использовать реле фаз, во избежание сгорания одного из предохранителей.

В последнее время многие производители применяют для разработки современные стандарты качества, для того чтобы блок каждого токопроводящего элемента мог достойно конкурировать с европейскими и мировыми аналогами.

Таким образом, защита электрических цепей с помощью различных предохранителей является одним из самых простых, надежных и дешевых способов.

Для чего применяются плавкие предохранители

Несмотря на широкое использование автоматических защитных устройств, плавкие вставки сохраняют свою актуальность при защите электронной аппаратуры, автомобильных электросетей, промышленных электроустановок и систем энергоснабжения. Они до сих пор применяются в распределительных щитах многих жилых домов, благодаря надежной работе, небольшим размерам, стабильным характеристикам и возможности быстрой замены.

В случае соединения двух проводов, подключенных к источнику тока, наступит всем известный эффект короткого замыкания. Причиной может стать испорченная изоляция, неправильное подключение потребителей и т.д. При сравнительно небольшом сопротивлении проводов, в этот момент по ним будет протекать очень высокий ток. В результате перегрева проводов загорается изоляция, что может привести к пожару. Избежать негативных последствий вполне возможно путем включения в электрическую цепь плавких предохранителей, известных также под наименованием пробок. В случае превышения током допустимой величины, проволочка внутри предохранителя сильно нагревается и быстро расплавляется, разрывая в этом месте электрическую цепь.

Конструкция предохранителей может быть трубчатой или пробочной. Трубочные элементы изготавливаются в закрытом фибровом корпусе, обладающим свойствами газогенерации. В случае повышения температуры внутри трубки создается высокое давление, вызывающее разрыв цепи. Пробочные предохранители имеют стандартную конструкцию, оборудованную проволокой, расплавляющейся под действием высокого электрического тока.

Существует еще одна разновидность так называемых самовосстанавливающихся предохранителей, изготовленных из полимерных материалов, изменяющих свою структуру при разных температурах. Существенный нагрев приводит к резкому изменению сопротивления в сторону увеличения, в результате чего цепь разрывается. Дальнейшее остывание вызывает уменьшение сопротивления, поэтому цепь вновь замыкается. В основном такие предохранители используются в сложных цифровых устройствах. В обычных силовых сетях они не применяются из-за высокой стоимости.

Иногда некоторые умельцы пытаются заменить сгоревший предохранитель, используя вместо него так называемые жучки, представляющие собой кусок толстого провода или тонких проволочек, скрученных в общий пучок. Такие самодельные устройства категорически запрещается использовать, поскольку ток при коротком замыкании будет недопустимо высоким. Сильный нагрев проводки вызовет ее повреждение, возгорание и пожар.

Ремонт плавкого предохранителя своими руками

Ремонт трубочного плавкого предохранителя

Первый самый простой. Проволока зачищается до блеска и наматывается на каждую чашку по несколько витков, затем предохранитель вставляется в держатель. Этот способ ненадежен, и воспользоваться им можно, как временной мерой. Благодаря своей простоте он позволяет оперативно проверить исправность электроприбора. Если при включении проволока расплавилась, значит дело не в предохранителе, и требуется более квалифицированный ремонт.

Второй способ несколько сложней. Но тоже не требует применения пайки. Нужно прогреть по очереди чашки зажигалкой или на газовой плите и удерживая через ткань руками снять их со стеклянной трубки. Нагревать можно и паяльником. Внутри чашки для хорошего контакта нужно тщательно очистить от остатков клея.

Продеть зачищенную от изоляции проволоку через трубку по диагонали, загнуть ее концы вдоль трубки и надеть на место чашки. Плавкий предохранитель отремонтирован.

Третий способ по сути такой же, как и первых два. Но отремонтированный предохранитель практически не отличается от нового. Ремонт выполняется следующим образом.

Заводская калиброванная проволока при изготовлении предохранителя продевается в отверстия в торцах чашек и фиксируется припоем. Для того, чтобы вставить новую проволоку необходимо паяльником разогреть торцы чашек и зубочисткой или заточенной деревянной палочкой освободить отверстия в торцах чашек от припоя. Далее выполнить описанную выше заводскую операцию.

Бывает отверстия в чашках очень маленького диаметра и сложно их очистить от припоя. Тогда при наличии технической возможности проще просверлить отверстия сверлом диаметром 1-2 мм или расширить граненым шилом

Предложенная технология ремонта предохранителей и плавких вставок с успехом может быть применена для восстановления практически любых типов плавких предохранителей.

Ремонт автомобильного предохранителя ножевого типа

Технология ремонта автомобильного предохранителя ничем не отличается от технологии ремонта трубчатого, даже проще, так как нет необходимости заниматься его разборкой.

Сначала нужно наждачной бумагой или надфилем зачистить ножи предохранителя у его основания полоской в несколько миллиметров и залудить эти места припоем.

При залуживании столкнулся с тем, что при использовании спирто-канифольного флюса припой не хотел растекаться по поверхности ножей. Пришлось применить флюс «ФИМ», предназначенный для пайки меди, серебра, константана, платины и черных металлов. Основой флюса является ортофосфорная кислота. Я его всегда использую для пайки, если канифоль не подходит. Остатки флюса ФИМ удаляются промывкой водой.

Предохранитель был рассчитан на ток защиты 10 А, поэтому в соответствии с приведенной выше таблицей для ремонта был взят провод ⌀0,25 мм. Проводу была придана форма петли, как показано на фотографии, и концы его залужены припоем.

После всех подготовительных работ осталось только завести петлю провода внутрь корпуса предохранителя и припаять концы к ножкам.

Растекшийся припой можно срезать ножом, удалить с помощью наждачной бумаги или сточить надфилем.

Автомобильный предохранитель отремонтирован, и теперь его можно повторно использовать для защиты цепей в электропроводке автомобиля. Если после установки отремонтированного предохранителя он опять перегорел, то нужно искать неисправность в электрооборудовании автомобиля.

Варианты исполнения

Слаботочные вставки

Плавкий предохранитель для маломощных электроприборов

Используются для защиты маломощных цепей, как правило до 20 ампер. Представляет собой стеклянный (керамический) цилиндр c металлическими основаниями, соединёнными между собой внутри тонкой проволокой. При перегрузке или коротком замыкании проволока сгорает, размыкая цепь и предотвращая последующее разрушение чрезмерной температурой. Различаются по размерам:

  • 3х15
  • 4х15
  • 5×20
  • 6×32
  • 7х15
  • 10х38

Вилочные предохранители

вилочные предохранители

Самое широкое применение вилочные предохранители получили в электрических цепях постоянного тока транспортных средств, производятся на рабочее напряжение до 30 вольт. Конструкция таких предохранителей смещена в одну сторону: электрические контакты с одной стороны и плавкая (защитная) часть с противоположной.

  • По конструкции вилочные предохранители делятся на:
    • миниатюрные вилочные
    • обычные вилочные

Пробковые

Пробковые предохранители типа «Neozed»

Самый распространённый тип плавких предохранителей в старых электроустановках жилого фонда стран бывшего СССР. Конструкция представляет собой фарфоровый корпус, внутри которого располагается тонкая проволока (сгорающая в аварийном режиме); для гарантированного разъединения двух концов проволоки друг от друга при сгорании на одном конце проволоки висит груз, окрашенный в определённый цвет (каждому цвету соответствует определённая сила тока). По положению груза, как правило, определяют состояние предохранителя: если он свисает на куске проволоки, значит предохранитель сгорел и требует замены.

  • По типу конструкции различаются на:
    • DIAZED
    • NEOZED

Окраска в соответствии с номинальным током

Сила тока Цвет чеки Максимальная мощность (сеть 220 В)
2 А Розовый 460 Ватт
4 А Коричневый 900 Ватт
6 А Зелёный 1 200 Ватт
10 А Красный 2 000 Ватт
16 А Серый 3 200 Ватт
20 А Синий 4 000 Ватт
25 А Жёлтый 5 200 Ватт
32—50 А Чёрный 7 300 —11 500 Ватт
60 — 63 А Тёмно-красный 13 800 —14 500 Ватт

Ножевые

внутреннее строение ножевого предохранителя

Самый распространённый тип предохранителей на промышленных электроустановках, выпускаются на большие токи, до 1250 ампер. Являются источником повышенной опасности, поскольку использование предусматривало установку в держатель с неизолироваными губками; по этой причине ножевые предохранители стараются использовать только в тех местах, где обслуживание электроустановки предусматривается исключительно квалифицированным персоналом, обладающим как необходимым оборудованием, так и соответствующими навыками техники безопасности. В современном ассортименте можно встретить разъединители ножевых предохранителей в диэлектрическом корпусе, снижающие риск получения травм при обслуживании и/или замене.

  • Различия ножевых предохранителей по типу конструкции:
    • 000 (до 100 ампер)
    • 00 (до 160 ампер)
    • 0 (до 250 ампер)
    • 1 (до 355 ампер)
    • 2 (до 500 ампер)
    • 3 (до 800 ампер)
    • 4а (до 1250 ампер)

Заключение

Компания Littelfuse является лидером в области производства плавких предохранителей. В номенклатуре компании присутствуют SMD-предохранители, предохранители с радиальными и аксиальными выводами. Кроме того, Littelfuse предлагает специализированные серии предохранителей. Например, серии 242, PICO 259, PICO 259-UL913, PICO 304 и PICO 305, предназначены для взрывоопасных сред.

Выбор оптимального предохранителя оказывается не таким простым, как может показаться на первый взгляд. Чтобы упростить жизнь разработчикам, компания создала онлайн-утилиту Littelfuse iDesign Tool, которая максимально упрощает выбор оптимального предохранителя и автоматизирует расчеты запасов по току и I2t.
