Реверсивный редуктор своими руками

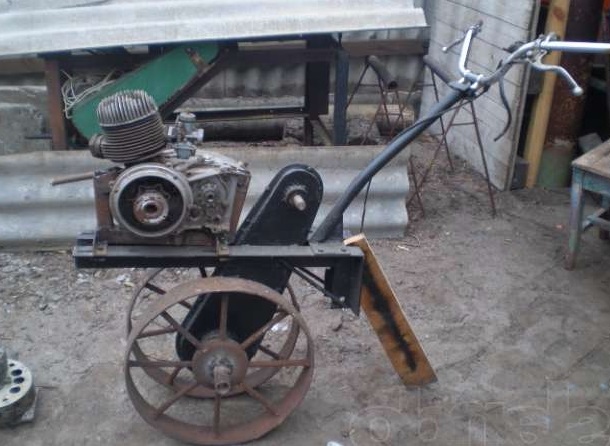

Как сделать самодельный мотоблок с редуктором от муравья

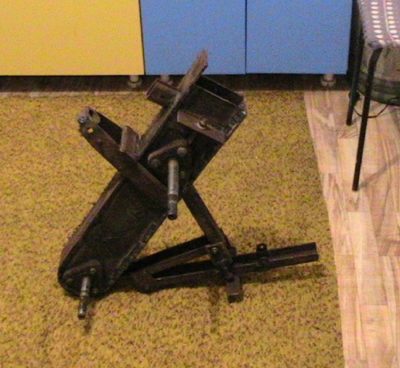

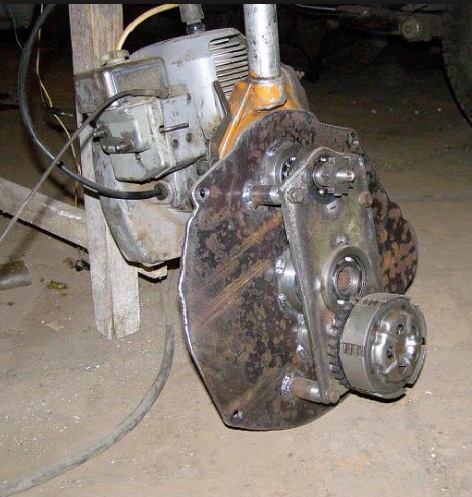

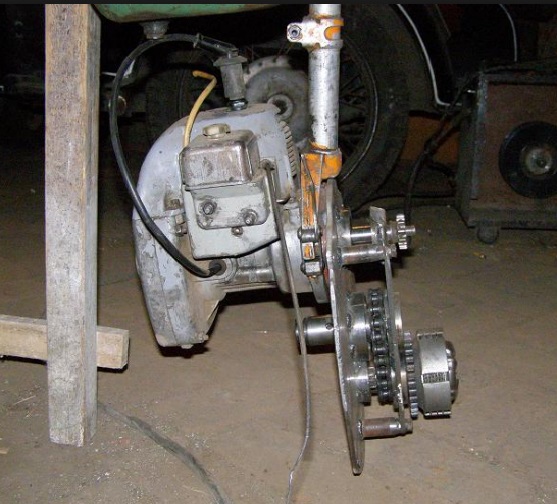

Цепной редуктор с двумя ступенями предназначается для снижения скорости вращения и повышения крутящего момента, передаваемого от выходного вала силового агрегата мотоблока на колеса или фрезы.

Чертеж цепного редуктора

1 — корпус из швеллера № 20); 2 — крышка из ст. листа s5); 3 — прокладка из маслобензостойкой техпластины) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5—шпонка; 6 — подшипник 206 (2 шт.); 7— компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник; 11 —дистанционная втулка со шпоночным пазом; 12—эксцентриковый корпус подшипника (СтЗ, 2 шт.); 13 — винт М8 с пружинной шайбой (30 шт.);

14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15— подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19—пробка сливного отверстия масла (винт М10); 20 — дно корпуса из ст. листа s4); 21 — пробка заливного отверстия масла (винт Ml0); 22,23 — сальники (по 2 шт.); 24 — правая полуось; 25 — фиксирующие винты М6 (8 шт.); 26 — болт М8; 27 — цепь t = 19,05; 28 — ведомая звездочка первой ступени (z = 57, t = 12,7); 29 — дистанционная втулка

Первая ступень редуктора включает две звездочки, имеющие17 и 57 зубьев соответственно с шагом 12,75 мм. Ведущая звездочка с 17 зубьями сидит на выходном валу силового агрегата, ведомая сидит на наружном фланце первичного вала второй ступени.

Вторая ступень редуктора усилена и выполнена с ведущей звездочкой на 11 зубьев и ведомой звездочкой на 25, шаг зубьев 19,05 мм. Поскольку в процессе работы мотоблока вторая ступень расположена близко к обрабатываемой почве, то она защищается от пыли закрытым картером, который непосредственно соединен сваркой с поперечинами, ас лонжеронами картер соединен сваркой через стальные проставки.

Между картером и поперечиной для надежности приварен подкос. Картер сварной из двух швеллеров № 2 с полками,которые уменьшены по длине до 35 мм. В нижних частях стенки швеллеров имеют форму полукруга, вместо срезанных полок приварено дно из стального листа 4 мм, который выгнут по стенкам швеллеров в форме полу цилиндра. Сверху картер закрыт крышкой с прокладкой из маслобензостойкой техпластины.

В обеих стенках сделаны два соосных отверстия d = 100 мм под корпуса подшипников . Вокруг каждого из них выполнено равномерно шесть других резьбовых отверстий с резьбой М8, назначением которых является скрепление корпусов с картером. У нижних подшипников полуосей корпуса обычные, у верхних подшипников вала корпуса эксцентриковые. Путем поворота их вокруг оси минимум на 15° ступенчато регулируется натяжение цепи второй ступени редуктора.

Вал второй ступени редуктора установлен в двух шариковых подшипниках 206. Посредством двух распорных втулок ведущая звездочка зафиксирована ровно посередине между внутренними стенками картера и соединена с валом посредством призматической шпонки. На центрирующей бобышке правой полуоси сидит большая ведомая звездочка, закрепленная шестью болтами М8 между встречными фланцами полуосей. Нижняя часть большой ведомой звездочки и часть цепи постоянно погружены в масло.

Движущаяся цепь при работающем двигателе мотоблока переносит масло в верхнюю часть картера — таким образом организуется смазка трущихся деталей второй ступени. Для предотвращения утечки масла предусмотрены сальниковые уплотнители в корпусах подшипников. Жестким фланцевым соединением полуосей образуется единый вал, установленный в двух шарикоподшипниках 308.

Достоинства и недостатки

Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.

Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.

Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт

Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.

Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.

Червяки разделяются на типы по следующим признакам:

• по количеству заходов резьбы: однозаходные, многозаходные
• по направлению нарезки резьбы: правые, левые
• по форме винта, на котором нарезана резьба: цилиндрические, глобоидные
• по форме профиля резьбы: с конволютным профилем, с архимедовым профилем, с эвольвентным профилем
• Зубчатые колёса разделяются на типы по следующим признакам:
• по типу колеса: собственно колесо, зубчатый сектор, вырожденный сектор
• по профилю зубьев: прямой, вогнутый, роликовый (вместо зубьев используется вращающийся ролик)

Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.

Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.

Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.

Основные преимущества редуктора червячного перед зубчатыми передачами заключаются в том, что начальный контакт звеньев происходит не в точке, а по линии. Также входной и выходной валы могут скрещиваться под разными углами, но чаще всего этот угол составляет 90 градусов. Также червячная передача занимает гораздо меньше места, чем зубчатая при одинаковом большом передаточном отношении.

Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям.

Некоторые технические характеристики промышленно производимых и широко распространённых червячных редукторов.

Самыми распространёнными являются одноступенчатые мотор-редукторы.

Тип	Передаточное число	Частота вращения выходного вала об/мин	Номинальный крутящий момент на выходном валу Нм
редуктор	мотор-редуктор
Ч-20	МЧ-20	5 — 50	28 — 300	4
Ч-25	МЧ-25	6
Ч-31,5	МЧ-31,5	8
2Ч-40	МЧ-40	5 — 80	9,37 — 300	28 — 37
Ч-50	МЧ-50	50 — 70
1Ч-63, 2Ч-63	МЧ-63	5 — 80	7,5 — 300	95 — 135
1Ч-80, 2Ч-80, Ч-80	МЧ-80	150 — 280
Ч-100	МЧ-100	315 — 570
Ч-125	МЧ-125	615 — 1000
Ч-160	МЧ-160	1100 — 1900
Ч-200	МЧ-200	1600 — 3100
Ч-250	МЧ-250	2700 — 5700
Ч-320	МЧ-320	4400 — 10000
Ч-400	МЧ-400	6500 — 19000
Ч-500	МЧ-500	8200 — 33000
РЧН-180	МРЧН-180	12,5 — 50	20 — 90	1300 — 1800
РЧП-300	МРЧП-300	16, 25, 50	20 — 40	4200

Какие бывают поломки?

В большинстве проблемы в редукторе мотоблока возникают вследствие перегрузок. К таким поломкам относят лопание втулок на металлической цепи, что приводит к так называемой «пробуксовке». Также владельцы мотоблоков очень часто обнаруживают перебитые втулки переключение скоростей. Во избежание таких неприятностей, бывалые владельцы советуют переключать скорости только во время полной остановки техники, ни в коем случае не на ходу. Кроме этого, распространенным явлением принято считать обрыв звезды. То есть заводской сварки недостаточно, чтобы звезда выдерживала перегрузки.

«Выйти» из этой досадной ситуации очень просто, нужно просто вернуть звезду в исходное положение и прихватить ее сваркой гораздо качественней. Боковые нагрузки приводят к износу опорной шайбы, после чего наблюдается слет втулок с цепи. Помимо всего вышесказанного, необходимо периодически проверять уровень масла в редукторе, а также производить его замену.

Описание понижающего и шестеренчатого привода

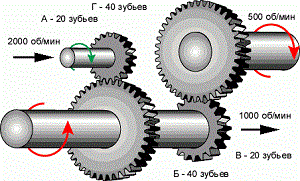

Понижающий редуктор служит для понижения количества оборотов и максимального увеличения мощности. Этот вид редуктора является самым надежным и мощным, потому что он имеет специальную охлаждающую систему, которая используется для охлаждения воздух, поэтому мотоблоки способны выдержать большие нагрузки и могут выполнять разнообразные функции. При вспашке даже большие глыбы не являются для них препятствием.

Шестеренчатый редуктор имеет самое простейшее устройство. Трансмиссия этого механизма является передатчиком между двигателем и колесами. Преимущество шестеренчатого редуктора заключается в его простой и надежной эксплуатации.

Комплектация

Преобразователи бывают разборный и неразборный. В основном, последний вид часто встретить можно в комплектации бюджетных мотоблоков. Они отличаются недорогими запчастями, которые нельзя заменить. В случае поломки выход один — заменить весь редуктор. Заявленный производителями срок службы таких моделей 1-2 сезона при условии правильного использования.

Более дорогая техника «похвастаться» может разборным редуктором, который можно ремонтировать: вышедшие детали из строя можно заменить новыми. Поэтому срок использования больше в несколько раз по сравнению с недорогими аппаратами.

Комплектация преобразователей состоит из:

1. Корпуса – разборной или нет.
2. Роторный вал – отвечает за крутящий момент.
3. Шестерни разных размеров.
4. Цепь или ремень – зависит от типа редуктора. В случае цепной передачи движение происходит за счет звездочек – дисков звездчатого типа. Если передача ременная, то в оборудовании есть шкивы, на которые надевается ремень.
5. Подшипники – уменьшает трение между вращающимися элементами и обеспечивает их свободное вращение.

Посредством этих компонентов происходит передача движений от мотора к навесным деталям. Ременные преобразователи более слабые и ненадежные. Если крутящий момент большой, то ремни начинают слетать со шкивов. Но такое строение положительно отражается на валу движка. Этой ситуации можно избежать, если заменить их на зубчатые. Но тогда придется поменять и шкивы.

Все детали расположены внутри корпуса. Кроме установленного набора компонентов, внутрь аппарата еще добавить можно элементы для смазки подшипников. К таким относят масляный насос или аппарат охлаждения.

Разновидности

Редукторы, которыми оснащаются мотоблоки, кажутся одинаковыми только на первый взгляд. На самом деле, эти устройства можно разделить на три группы. Различия заключаются в конструктивных особенностях редукторов. Познакомимся с представителями этого семейства более подробно.

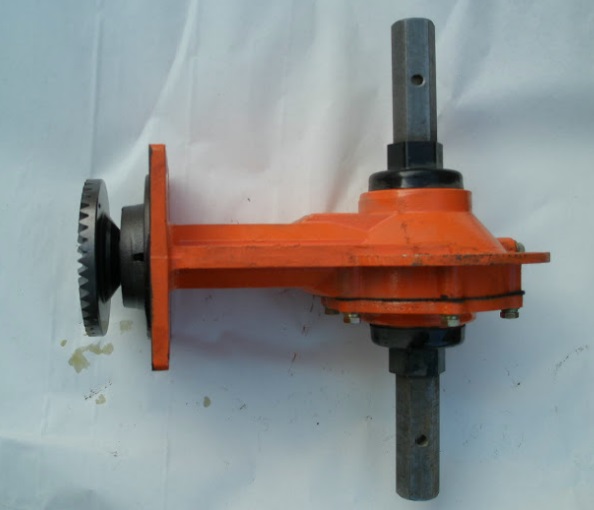

Угловой

Редукторы углового типа представляют собой элементарные конструкции, которые служат для стыковки трансмиссии с силовой установкой агрегата.

Устройство данного узла выглядит так:

1. Корпус механизма.
2. Шкив для ременной передачи с креплением.
3. Вал ротора.
4. Фланец вкупе с креплением и подшипником.
5. Шайба и фиксирующая шпонка.

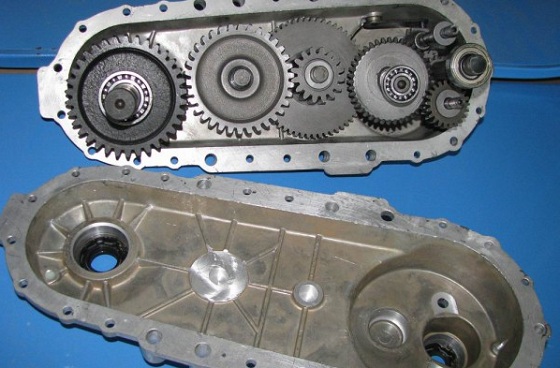

Шестеренчатый

Это более сложный механизм, воссоздать который в домашних условиях, не обладая специальными навыками и знаниями невозможно.

Шестеренчатые редукторы называют понижающими. Благодаря своим конструктивным особенностям, механизм уменьшает число оборотов двигателя, попутно увеличивая выходную мощность мотоблока.

Такие редукторы обладают большим рабочим ресурсом, поэтому подходят для выполнения различных работ, и не получают механических повреждений даже при пиковых нагрузках.

Реверсивный

В основе данного механизма лежит муфта, которая свободно перемещается между коническими шестернями.

Такие редукторы дают возможность мотоблоку двигаться задним ходом, что положительно сказывается на манёвренности техники.

Однако за это приходится расплачиваться падением производительности и максимальной скорости. Поэтому устанавливать реверсивный редуктор или нет, каждый фермер решает самостоятельно.

Редукторы, установленные на мотоблоки различных производителей, практически не имеют конструктивных отличий. Поэтому разборка узла и замена вышедших из строя деталей не вызовет затруднения.

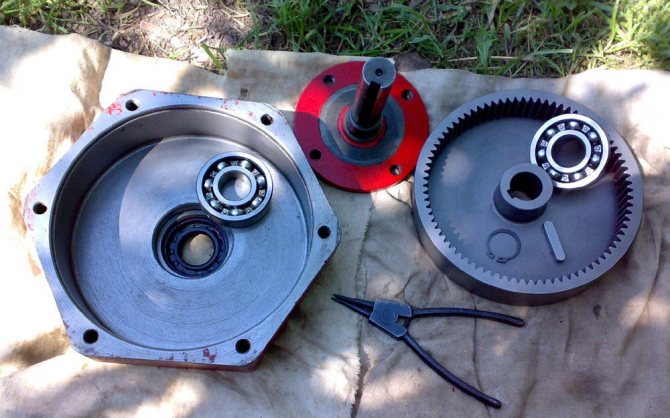

Устройство бортового редуктора

Устройство бортового редуктора настолько простое, что его можно собрать своими руками. Основа механизма – шестеренка, которая надевается на шлицы стандартного привода. Вторая, ведомая шестерня приводит во вращение колесо. Для того чтобы направление вращения не поменялось, устанавливаются промежуточные (паразитные) шестерни.

По тому же принципу устроены тяжёлые тракторные редукторы типа Т 170 или грузовые, которыми оснащаются коммерческие автомобили КамАЗ или МАЗ. Единственное отличие состоит в том, что для гусеничных тракторов и другой техники крутящий момент передаётся не на ступицу колеса, а на звёздочку гусеницы.

Ремонт бортового редуктора при необходимости может быть выполнен собственными руками. В большинстве случаев для устранения шумов и вибраций достаточно заменить вспомогательные элементы: сальники, плавающие уплотнения, подшипники и пр.

Этапы проведения работ по созданию этого устройства

1. Монтаж ведущих звездочек на первичном валу. При этом установка может производиться точечной сваркой, фланцевым или шпоночным соединением;
2. Сборка полуосей ведомого вала;
3. Монтаж ведомой звездочки;
4. Корпус можно подобрать с разборки и подогнать или сделать своими руками. При этом в нем необходимо проделать технологические отверстия под сальники и подшипниковые соединения;
5. Установка шарикоподшипников закрытого типа. Отличным вариантом будут цилиндрические. Их монтаж производится внатяг;
6. Ведущий вал устанавливается на подшипниковых опорах эксцентрикового типа с возможностью регулировки натяжения цепи минимум на 15 градусов;
7. На завершающем этапе устанавливается крышка с герметизирующей прокладкой.

Задумав это сделать, лучше предварительно оценить свои силы, знания и навыки обращения с инструментом, чтобы не попасть впросак, потратив приличную сумму денег, немало времени и сил, и при этом, не создав необходимое устройство, но если вы действующий или механик в прошлом, можете смело браться за дело.

Владельцы домашних мастерских имеют много приспособлений и устройств, которые значительно облегчают ручной труд и повышают эффективность работы. Одним из таких механизмов является понижающий редуктор. В основном он используется для того, чтобы скорость вращения выходного вала изменялась в меньшую сторону или повышался на нем крутящий момент. По своей конструкции это устройство может быть комбинированным, червячным или шестеренным, а также одно- и многоступенчатым. Понижающий редуктор многие изготавливают своими руками.

Устройство и размеры очага

Конструктивно подобные камины, чей пример показан на фото, аналогичны традиционным «собратьям» пристенного типа. Очаг состоит из открытого топливника без зольной камеры, конусообразного дымосборника с каминным зубом и прямой дымоходной трубы. Разница — в треугольной форме поперечного сечения, усложняющей процесс постройки.

Принцип работы треугольного камина остается прежним: дрова сжигаются на подовой части открытой топки, продукты горения удаляются через дымоход, изображенный ниже на схеме. Долю тепла задерживает каминный зуб (в целом около 20%), остальное уходит вместе с дымом за счет естественной тяги, возникающей в вертикальном канале.

Чтобы очаг исправно служил источником тепла, необходимо подобрать размеры сооружения под объем комнаты и учесть ряд моментов:

Величина топочного проема определяется как 1/50 от площади помещения (обычно камин располагается в гостиной). Высота портала делается примерно вдвое больше максимальной глубины топливной камеры. При слабой тяге дым станет попадать в комнату, а избыток приведет к повышенным теплопотерям, особенно когда камин не горит

Поэтому оптимальное сечение дымохода принимается в размере 1/9 от площади топочной ниши

Для нормальной работы печи-камина важно организовать приток воздуха в гостиную, иначе тяга в трубе ухудшится. Горящие дрова нередко «выстреливают» частицами жара через фронтальный проем

Во избежание пожара на пол перед очагом укладывается предтопочный лист металла. Если сооружение примыкает к стенам деревянного дома, то горючие поверхности необходимо защитить кровельной оцинковкой.

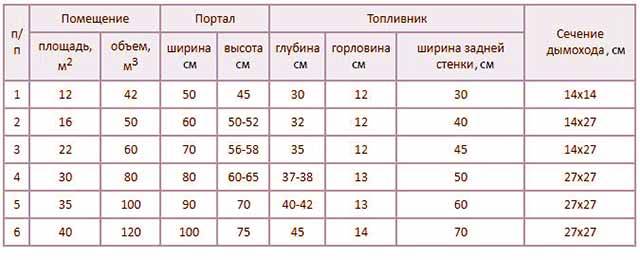

Упростить вам расчеты поможет таблица, где указаны габариты портала и сечение дымоходного канала угловых каминов в зависимости от размеров и объема комнаты.

Строительство кирпичного очага в частном доме либо на даче предлагаем рассмотреть на примере классического камина «Аннушка», показанного на фото. Проект рассчитан на обогрев гостиной площадью 18—20 м² со стандартными потолками, сечение топочного проема – 70 х 50 см (ширина х высота).

Зачастую в жилых домах реализуется упрощенный способ возведения кирпичного очага с использованием чугунной каминной топки. Как это делается, подробно рассказано на видео:

Самодельные редукторы,КПП и др.

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

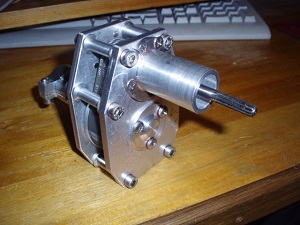

Предлагаю собрать в одном месте самодельные редукторы,КПП, ведущие мосты и подобное. Обсудить способы изготовления деталей, корпусов для них. РЕДАКТОРУ — если уже есть подобная тема — подскажите пожалуйста.

вот мой угловой редуктор. шестерни с дефиренциала от кары шестерню полуоси завтулил под вал 25 мм и обварил втулку шестерню сателлита просто обварил к валу 20мм все остальное видно из фотографий если что спрашивайте фото нарезки шлицов постоновочное просто хотел показать как резал по этому с соосностью на заморачивался

Запомни: лучше день потерять, потом за пять минут долететь мой канал https://www.youtube.com/channel/UC1vTkviCAeiA9Z4yTOHM7uQ

Наконец-то инет заработал. Собирал 2 года назад для соединения КПП ГАЗ-51 и моста М-412 . Корпус — швеллер 14, шестерни из КПП 51-й (3-й передачи, в ведущую вварены шлицы под выходной вал КПП ГАЗ-51),на выходе редуктора — обрезаный вторичный вал КПП ГАЗ-51.

Состроил расточную головку.

Буду пробовать расточить для самодельной раздатки.

Состроил расточную головку.

а резец сам из чего. долго думал из чего можно сделать понижающий редуктор и вот сегодня озарило, нашел венец пускача и бендекс стартере передаточное должно получиться около 7.5 и цепная передача 2.3 итого 17.25 может кому пригодится например для изготовления мясорубки.

Запомни: лучше день потерять, потом за пять минут долететь мой канал https://www.youtube.com/channel/UC1vTkviCAeiA9Z4yTOHM7uQ

а резец сам из чего.

Обточеный метчик.Сегодня пробовал немного поточить — берёт чисто, теперь только время свободное выбрать.

Резец из метчика — для небольших отверстий(до 30 мм), для «побольше» — с напайкой.

Раздатку пока отложил — времени мало, делаю такой-же редуктор, как был.ГАЗовские шестерни не выдержали корчевал вишню по осени.Эти должны выдержать (от КПИ редуктор,подаёт массу в измельчитель).

Как выбрать?

Преобразователь для мотоблока можно изготовить своими руками, но если нет необходимого опыта, то лучше приобрести его в специализированных торговых точках. Сегодня на рынке представлен огромный спектр качественных модификаций, стоимость которых варьируется в зависимости от различных технических и качественных характеристик.

На цену могут повлиять следующие факторы.

• Качество материалов, из которых изготовлены комплектующие.
• Количество функций, выполняемых преобразователем.
• Статус производителя.
• Реверсивный механизм (его наличие или отсутствие).
• Воспроизводимая мощность. При выборе следует не гнаться за большей мощностью, а ориентироваться на технические характеристики транспортного средства. Поскольку возможности редуктора и двигателя должны совпадать.
• Тип конструкции (разборный или неразборный).
• Конструктивные особенности. Например, тип передачи или вид сцепления.
• Срок службы. Как показывает практика, грамотно подобранный преобразователь способен прослужить от 7 до 15 лет в зависимости от типа передачи.

При покупке преобразователя не нужно забывать про габариты двигателя. Будет обидно потратить деньги на то, что потом не войдет в корпус. При выборе редуктора необходимо также позаботиться о масле, которое заливается в него. Оно играет важную роль, являясь залогом эффективной и бесперебойной работы механизма.

При выборе нужно учитывать несколько факторов.

• Климатические условия. Если транспортное средство будет эксплуатироваться в северных районах, то отдайте предпочтение тем средствам, которые не замерзают при минусовых температурах. В южных областях не следует тратиться на покупку таких вариантов.
• Нагрузки. При наличии тяжелой или целинной почвы мотоблок будет работать при повышенных нагрузках, а значит трение между деталями увеличится, вращательный момент усилится. Чтобы увеличить срок службы запчастей, следует подбирать смазочную жидкость, учитывающую эти особенности.

При выборе редуктора от какого-то конкретного производителя помните, что при ремонте необходимо менять вышедшие из строя комплектующие на подобные. Поэтому следует выбирать поставщика, который имеет свои представительства в вашем регионе.

Достоинства и недостатки

Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.

Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.

Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт

Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.

Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.

Червяки разделяются на типы по следующим признакам:

• по количеству заходов резьбы: однозаходные, многозаходные
• по направлению нарезки резьбы: правые, левые
• по форме винта, на котором нарезана резьба: цилиндрические, глобоидные
• по форме профиля резьбы: с конволютным профилем, с архимедовым профилем, с эвольвентным профилем
• Зубчатые колёса разделяются на типы по следующим признакам:
• по типу колеса: собственно колесо, зубчатый сектор, вырожденный сектор
• по профилю зубьев: прямой, вогнутый, роликовый (вместо зубьев используется вращающийся ролик)

Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.

Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.

Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.

Основные преимущества редуктора червячного перед зубчатыми передачами заключаются в том, что начальный контакт звеньев происходит не в точке, а по линии. Также входной и выходной валы могут скрещиваться под разными углами, но чаще всего этот угол составляет 90 градусов. Также червячная передача занимает гораздо меньше места, чем зубчатая при одинаковом большом передаточном отношении.

Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям.

Некоторые технические характеристики промышленно производимых и широко распространённых червячных редукторов.

Самыми распространёнными являются одноступенчатые мотор-редукторы.

Тип	Передаточное число	Частота вращения выходного вала об/мин	Номинальный крутящий момент на выходном валу Нм
редуктор	мотор-редуктор
Ч-20	МЧ-20	5 — 50	28 — 300	4
Ч-25	МЧ-25	6
Ч-31,5	МЧ-31,5	8
2Ч-40	МЧ-40	5 — 80	9,37 — 300	28 — 37
Ч-50	МЧ-50	50 — 70
1Ч-63, 2Ч-63	МЧ-63	5 — 80	7,5 — 300	95 — 135
1Ч-80, 2Ч-80, Ч-80	МЧ-80	150 — 280
Ч-100	МЧ-100	315 — 570
Ч-125	МЧ-125	615 — 1000
Ч-160	МЧ-160	1100 — 1900
Ч-200	МЧ-200	1600 — 3100
Ч-250	МЧ-250	2700 — 5700
Ч-320	МЧ-320	4400 — 10000
Ч-400	МЧ-400	6500 — 19000
Ч-500	МЧ-500	8200 — 33000
РЧН-180	МРЧН-180	12,5 — 50	20 — 90	1300 — 1800
РЧП-300	МРЧП-300	16, 25, 50	20 — 40	4200

Как сделать редуктор для мотоблока своими руками

Между червячным и цепным редукторами для мотоблока есть отличия нескольких важных характеристик: передаточное отношение, КПД, количество валов и передач, угловые скорости и мощность.

Какие бывают редукторы для мотоблока

На дешевые мотоблоки обычно устанавливают не разборные редуктора. Конструкция такого агрегата не отличается особой надежностью. Также у него невелик срок службы. К тому же невозможно провести ремонт или разборку-сборку. В изготовлении таких агрегатов используют низкокачественный металл и негильзованные детали. Для того, чтобы понять, почему невозможно длительное время использовать редуктор, нужно ознакомиться с его схемой.

На дорогие мотоблоки принято устанавливать разборные редуктора. Благодаря чему можно разбирать редуктор мотоблока и проводить техническое обслуживание. Ремонтируют редуктор мотоблока для увеличения срока службы, если при этом применяются высококачественные запчасти при замене неисправных элементов.

В обязательном порядке необходимо регулярно проводить диагностику редуктора, чтобы вовремя отремонтировать необходимый узел. Также должна проводиться регулярная смазка редуктора, что позволит использовать агрегат намного дольше. Чаще всего редуктор для мотоблока используют, чтобы высокая угловая скорость преобразовывалась в низкую. На входном вале отмечается высокая скорость, а на выходном вале отмечается низкая скорость.

Во избежание неожиданных поломок, необходимо проводить регулярное техническое обслуживание, что позволит успешно работать на сельскохозяйственной машине. Если изменение угловой скорости происходит ступенчато, редуктор называют коробкой передач, если же изменение происходит бес ступенчато — вариатором.

Самодельный угловой редуктор для мотоблока

Редуктор мотоблока можно сделать самому. Для этого потребуется сделать расчет номинальной мощности ( Pn);Pn=Ре(л.с.)хFS, в результате чего определяется у конической шестерни правильный тип угла. Также рассчитывается крутящий момент и количество оборотов в минуту.

Также нужно определить условия эксплуатации самодельного редуктор для мотоблока, что включает в себя: радиальную и осевую нагрузку на концы валов, минимальную и максимальную температуру, определение окружающих условий, прерывистый или не прерывистый операционный цикл, тип смазочного материала.

После определения технических параметров, можно начать собирать угловой редуктор. Для этого необходимо угловому редуктору выбрать корпус.

Например можно использовать заводской, с мотоцикла Урал или Днепр. Затем, исходя из диаметра корпуса редуктора делаем из стали корпус подшипников вала-шестерни. Здесь используем соответствующего размера сверло и штангенциркуль. Затем в соответствии с задуманными размерами выбираем подшипники вала-шестерни (2 шт).

На обратной стороне редуктора устанавливаем стальной фланец. У него внутри будет находится стальная шайба и фланцевый подшипник. Используя несколько винтов, крепим стальной фланец к корпусу генератора. Перед этим подбираем ведомый вал-шестерни, стальную шпонку и ведущую шестерню. Все узлы соединяются с передаточным механизмом и валом роторного генератора. Шкив клиноременной передачи располагается на передаточном механизме и крепится к ведомому валу-шестерни гайкой и пружинной шайбой. Чтобы собрать самодельный угловой редуктор, потребуются такие инструменты: штангенциркуль и линейка, прямая и крестовая отвертка, сверла по металлу, напильники и надфили по металлу, кусачки и плоскогубцы, резиновые прокладки, тиски и молоток.

Это интересно: Какой мотоблок Рысь надежнее — разбираем вместе

Как сделать понижающий редуктор

• • Валы и оси редуктора служат опорой для шестеренок. Как правило, в одноступенчатом редукторе применяют только валы с жестким креплением шестерен (посадка внатяг, на шпонку или шлицы). То есть обе шестеренки вращаются вместе со своими валами. Ось применяется тогда, когда нам нужно вставить в редуктор промежуточную шестеренку (например, чтобы обеспечить одинаковое направление вращения входного и выходного валов). Такая шестерня свободно вращается с минимальным зазором на своей оси, а от смещения вбок она фиксируется либо упорным буртиком и гайкой, либо стопорными разрезными шайбами. В качестве материала для валов рекомендуется использовать сталь10…45, которая обладает достаточной прочностью и хорошо поддается механической обработке;
  • Подшипники в редукторе служат опорами для валов и воспринимают нагрузки, которые возникают во время работы редуктора. От того, насколько правильно подобраны подшипники, зависит работоспособность и надежность редуктора в целом. Для самодельного редуктора лучше выбрать подшипники от http://impod.ru/podshipniki-fag-kupit/ закрытого типа, которые смазываются консистентной смазкой и требуют минимум обслуживания. Тип подшипников зависит от вида воспринимаемой нагрузки. В случае использования прямозубых шестерен будет вполне достаточно обычных одно- или двухрядных шариковых подшипников. Если в редукторе есть косозубые шестерни или червячная передача, то на вал (и, соответственно, подшипники) передается осевая нагрузка. В таком случае придется предусмотреть роликовый или шариковый радиально-упорный подшипник;

Не менее важными деталями редуктора являются шестерни. Именно с помощью зубчатого зацепления мы изменяем частоту вращения выходного вала. Для изготовления шестерен требуется специальное металлорежущее оборудование, поэтому будет экономически целесообразно воспользоваться уже готовыми деталями со списанных агрегатов. Именно от геометрических размеров шестерен и их передаточного отношения будет зависеть межосевое расстояние между валами редуктора, а также компоновка его корпуса

Во время монтажа шестерен важно правильно выставить зазор между ним, так как от этого зависит нагрузочная способность и уровень шума во время работы редуктора. Для смазки шестерен хорошо подходит жидкое индустриальное масло марки И-20, которое заливается на такой уровень, чтобы покрыть зубья нижней шестерни

Остальные детали будут смазываться методом разбрызгивания масла по внутренней полости редуктора;

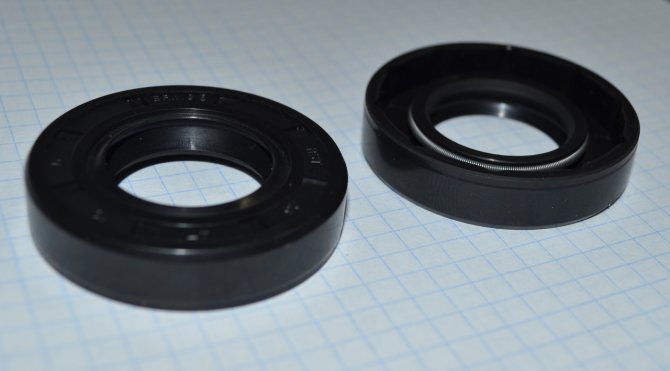

Сальниковые уплотнения валов нужны для того, чтобы исключить просачивание масла из редуктора наружу. Они устанавливаются на выходах валов и обычно закрепляются в подшипниковых крышках;
Предохранительная муфта. Для того, чтобы избежать аварийного разрушения деталей редуктора от чрезмерной нагрузки обычно применяют так называемую предохранительную муфту. Она может быть в виде срезаемого штифта, подпружиненных фрикционных дисков или сильфона и выбирается по месту;
Крышки подшипников. Эти детали значительно облегчают монтаж и обслуживание подшипниковых узлов и могут быть глухими или сквозными. Можно подобрать их из готовых деталей либо выточить на токарном станке.
