Как сделать болотоход своими руками?

Содержание:

Колеса низкого давления своими руками: модификация самоделок из легкой сельхозтехники


Вездеход из мотоблока с колесами низкого давления, как и классический пневмоход из мотоблока – универсальное решение для наиболее сложных участков, которые обычный внедорожник может не осилить. Чаще всего это заболоченные места, песчаные дюны, дороги с каменистым покрытием. Малое давление (до 2 кг/см2) и огромное количество пневмопространства делают резину эластичнее, что способствует преодолению любых препятствий.

Колеса низкого давления – вещь дорогостоящая, соизмеримая с ценой остальной части караката или болотохода. Поэтому остановимся на том, как сделать самодельную мототехнику – пневмоход, квадроцикл или болотоход на пневмоходу.

Ход работы:

  • находим основу – готовые покрышки от грузовой или авиационной техники. Последняя в разы легче и долговечнее. За счет равномерной толщины с ней будет проще работать. Но покрышки от ЗИЛов или ГАЗа тоже достойны внимания;
  • удаляем проволочный корд по всему периметру заготовки;
  • подрываем и демонтируем протекторный рисунок резины. Вручную это достаточно трудоемко, из-за чего нам понадобится лебедка и острый нож;

после переработки покрышки переходим к формированию нового протекторного рисунка. Следует помнить, что его характер напрямую зависит от типа почвы, по которой он будет ездить. Например, для болотохода подойдет глубокий протектор, для глинистых почв – рисунок, который не будет препятствовать их самостоятельной очистке. На песке для пневмохода жизнеспособными будут узкие канавки. Нанесение нового рисунка выполняют вручную специальным хорошо заточенным ножом. после этого – приступаем к сборке диска;

переформатирование дисков имеет одну важную цель – облегчить их до максимума. Примеры готовых перевоплощений представлены на рисунках ниже;

  • собираем запаску;
  • накачиваем камеры. Чтобы покрышки были плотно зафиксированы к диску, применяют транспортерное полотно армированного типа.

Подобные рекомендации – прогрессивное решение для любых самодельных машин из мотокультиваторов – караката, квадроцикла, болотохода и даже снегохода. Мы рассмотрели наиболее популярные самоделки с двигателем от мотоблока. Но на этом изобретательность народных умельцев в отношении данного сельхозагрегата не заканчивается. Жители Северных районов давно оценили преимущества аэросаней, мотосаней, снегохода. А минитрактор или мотобуксировщик из мотоблока стал постоянным спутником домашнего хозяйства.

Как сделать вездеход своими руками из мотоблока

Как сделать вездеход своими руками из мотоблока рассмотрим на примере легкого вездехода, который называется каракат или просто пневматик. Его оснащают большими камерами, что повышает проходимость в условиях сильного бездорожья. С точки зрения конструкции такие легкие вездеходы, сделанные своими руками очень просты в изготовлении, поскольку не имеют сложную техническую базу. Благодаря этому они получили признание у многих домашних умельцев.

Как сделать вездеход своими руками из мотоблока и обрести неприхотливого и надежного помощника в хозяйстве? Для этого выделим главные этапы в создании конструкции чудо-вездехода.

Этап 1. Выбираем основу для будущего вездехода. Возможно использование рамы от мотоцикла ИЖ или УРАЛ и любых других деталей, которые есть под рукой. Большей маневренностью обладает вездеход из ИЖа, поэтому он более востребован при пересечении неровных местностей — склоны и овраги.
Этап 2. Изготавливаем задний мост и подвеску. Для этого соединяем между собой используемые лонжероны подкосом, специальной стойкой и рулевой втулкой. В результате получаем независимую переднюю и заднюю подвески

Такую подвеску очень важно выполнять для всех типов легких вездеходов. При прохождении неровной местности именно она будет обеспечивать самоходу мягкость и маневренность.

Использование самодельного вездехода

Также давайте рассмотрим возможности использования легкого вездехода. Обычно в народе легкие вездеходы называют пневматиками, из-за установленных колес низкого давления. Эти машины просто незаменимы в условиях грязи, болотистых местностей, русел рек. Они обладают хорошей плавучестью и легко форсируют небольшие водные преграды.

Также пневматики используются для поездок на охоту или рыбалку, когда надо преодолеть большое расстояние. Обычно такой вездеход способен развивать скорость до 75 км/ч. В условиях отсутствия дорог это вполне достаточно.

Самодельный вездеход на пневмоходу своими руками — Спецтехника

Сделать пневмоходы своими руками на шинах низкого давления вполне реально. Такие машины пользуются популярностью благодаря их прочности и универсальности. Подобная техника отлично проявила себя в летнюю жару и на заснеженных дорогах.

В качестве основы для самодельного вездехода можно использовать мотоблок. Агрегат представляет собой силовой узел с вращающимся элементом, предназначенным для агрегации с различным навесным оборудованием.

Такое устройство в состоянии транспортировать груз на небольшом прицепе.

Инструментарий

Чтобы изготовить пневмоходы своими руками, потребуется набор определенных инструментов и приспособлений. В этот перечень входят следующие предметы:

  • Сварочный аппарат.
  • Молоток, набор отверток.
  • Резцы по металлу.
  • Дрель и болгарка с насадками для обработки металла.
  • Комплект автомобильных ключей.

Из материалов понадобятся такие вещи:

  • Мотор от мотоблока или идентичного аграрного оборудования.
  • Железные мотоциклетные или автомобильные диски на колеса, которые следует обработать антикоррозийным покрытием.
  • Камеры от авиационной или сельскохозяйственной техники.
  • Обрезки труб.
  • Рулевая колонка. Эту деталь желательно приобрести в новом виде, поскольку она будет отвечать за качество управления машины.
  • Элементы подвески (можно использовать автомобильные ступицы).
  • Металлические уголки и крепежная фурнитура.
  • Проволока и арматура.

Пневмоход из мотоблока своими руками: сборка

Перед сборкой рассматриваемого агрегата необходимо убедиться в том, что все электрические разъемы и контакты подходят друг другу. Нужно составить схематический план или чертеж предполагаемого аппарата. Также необходимо разработать этапы работ и соблюдать технику безопасности.

Процедура монтажа подразделяется на следующие стадии:

Подготовку и очистку рабочего места.
Определение размеров базовой рамы и нарезка кусков труб нужной длины с последующим их соединением посредством сварки.
Установки подготовленных камер на диски и проверка их на герметичность соединений.
Монтаж рулевого управления

Особое внимание следует обратить на качество колонки, отсутствие на ней повреждений и правильную фиксацию при помощи подходящего болта из оцинкованной стали.
Подсоединение привода путем установки колес и тормозных колодок на металлическую ось.
Монтаж электрических цепей.. После осуществления указанных манипуляций можно приступать к установке мотоблока своими руками на пневмоходы

Основу необходимо надежно зафиксировать болтовым креплением. Чтобы машина приобрела привлекательный вид и получила больший ресурс работы, желательно произвести покраску корпуса и открытых частей защитными материалами

После осуществления указанных манипуляций можно приступать к установке мотоблока своими руками на пневмоходы. Основу необходимо надежно зафиксировать болтовым креплением. Чтобы машина приобрела привлекательный вид и получила больший ресурс работы, желательно произвести покраску корпуса и открытых частей защитными материалами.

Колеса

При изготовлении рассматриваемой техники в качестве колес лучше использовать детали от грузовика или трактора с широкими протекторами. Такие модификации отличаются глубоким рисунком, который обеспечивает высокую проходимость. Как вариант, можно облегчить покрышки путем ликвидации лишней резины на наружной части. Подобные «самоделки» называют обдиркой.

Изготавливаемый своими руками пневмоход из мотоблока можно усилить шинами низкого давления. Они обеспечат сцепление на поверхности, укрытой льдом или снегом. Для этого потребуется приспособить кольца или цепи из металла, которые создадут дополнительную жесткость при движении и улучшат маневренность техники.

Особенности

Иногда применяют комбинированные покрышки, агрегируемые с аналогами низкого давления. Для колес подойдут также оцинкованные металлические диски литого типа. Благодаря защите от коррозии они прослужат гораздо дольше обычных металлических вариантов. Распределить и отрегулировать получаемую нагрузку позволит коробка переключения передач на четыре диапазона от автомобиля ВАЗ. Это также позволит скорректировать скорость и оптимизировать расход топлива.

Самодельный вездеход на шинах низкого давления (41 фото+видео испытаний)

Вездеход самоделка на шинах низкого давления с полным приводом и рамой переломного типа.

Представляем Вашему вниманию самодельный колёсный вездеход переломку. Этот вездеход способен не только ездить по бездорожью, но и отлично преодолевать водные преграды. Плавучесть обеспечивается за счет пневматических колёс и герметичного кузова. Техника способна помимо водителя перевозить пол тонны груза.

Материалы для постройки вездехода:

  • ДВС — Tiger-390Е мощностью 13 л.с.
  • КПП 5 ступ. от автомобиля Golf-2.
  • Сцепление и ШРУСы так же от Golf.
  • Мосты от ВАЗ классика.
  • Профильные трубы.
  • Листовой металл.

Рассмотрим более подробно этапы постройки и главные узлы вездехода.

Рама вездехода сваривалась из профильной трубы. На раму установлен двигатель Tiger-390Е четырехтактный одноцилиндровый.

Доработки переднего моста вездехода.

А вот запчасти использованные для блокировки дифференциала:

На двигатель автор поставил карбюратор К65С. После чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично.

Затем автор приступил к изготовлению колес ободрышей. Б/у колеса от грузовой техники были ободраны, при этом посадочное не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

Резина подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

Изготовлены диски.

Ниже представлена схема по которой делались диски с основными размерами:

Для изготовления дисков была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.Вес диска в сборе составляет 22 килограмма.

Камера весит 15 кг, ободранная покрышка от ви-3 однопучковая с четырьмя слоями, ширина грунтозацепов примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

Запорное кольцо.

Самодельный вулканизатор.

Сделан глушитель. Длинна глушителя составляет 400 мм, диаметр 11 сантиметров, для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.

Крепление оси к раме.

Рулевое.

Задняя полурама.

Установлен генератор 14В 65А.

Самодельный вездеход удачно прошёл испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. На первой и второй передачах легко проходятся любые препятствия. Максимальная скорость вездехода на пятой передаче по ровной поверхности равна 35 км/ч.

Видео автора самоделки: испытания вездехода на суше и воде.

Автор самоделки: Владимир. Беларусь.

Популярные самоделки из этой рубрики

Понравилась самоделка, поделитесь в соц. сетях

avto-samodelkin.ru

Этапы сборки

Изготовление вездехода своими руками начинается с поиска подходящей базы. Распространенным решением является применение рам мотоциклов. Конкретная марка особой роли не играет. Куда важнее учитывать финансовую сторону дела и проходимость готовой конструкции. Если нужно именно покорять самое суровое бездорожье, базовую раму берут у мотоциклов «Иж», а от автомобиля оставляют преимущественно мотор и систему управления.

На следующем этапе нужно сделать связку между подвеской и задним мостом. Чаще всего ее формируют из подкоса, стягивающего лонжеронные детали. Если добавить стойку и втулку руля, будет сформирована задняя подвеска независимого типа.

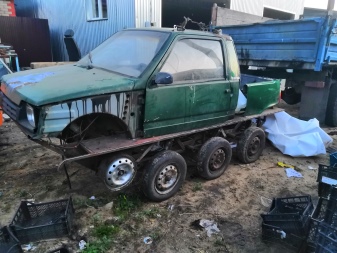

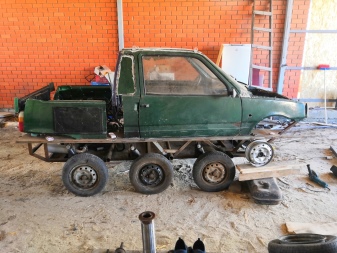

Чаще всего вездеходы на основе «Оки» комплектуют не колесами в полном смысле слова, а камерами от грузовиков. Для фиксации на подвеску используют ступицы. Стабильность конструкции гарантируют особые ленты, накручиваемые снаружи. Практика показывает, что такие проекты вполне надежны и успешно преодолевают различные препятствия. Следующий шаг — фиксация двигателя и установка механизмов, передающих крутящий момент.

Придется еще поставить тормозные аппараты, сцепление и выхлопную систему. Когда завершены все основные работы, вездеход непременно требуется протестировать. Знатоки подчеркивают, что ошибки при его изготовлении часто делают устройство опасным для самих ездоков и других людей. Стоит понимать, что даже «самый простой» транспорт нельзя сделать как следует, если не подготовлены чертежи. Схема работы несколько отличается в зависимости от исполнения конкретного образца.

Так, сделать транспортное средство на гусеницах с двигателем из «Оки» можно только при тщательном учете размеров всех составных частей. Тут гораздо меньше «степеней свободы», чем при работе с колесной техникой. Двигатель извлекают вместе с коробкой передач, потому что использовать разнородные агрегаты слишком проблематично.

Рекомендация: для моделей, рассчитанных на бездорожье, «родная» силовая установка недостаточно мощна. Придется брать более серьезные модели с автомобилей большей мощности. Катки гусениц и «звезды» устанавливают самостоятельно. От «Оки» иногда оставляют лишь кузов. Его и все основные комплектующие устанавливают на самостоятельно сделанную раму.

Полезно рассмотреть еще, как изготавливается переломка 4х4 с мотором от «Оки». С нее же снимают дворники, узел педалей, тормоза, суппорты, выхлопные трубы. Раму делают с нуля целиком, используя подходящий трубчатый профиль. Дальнейший шаг — монтаж мостов и главных компонентов. В первую очередь среди них надо поставить рулевую колонку; после этого изготавливают и монтируют «кунг», обшивают машину.

Если за основу взята модель «Лёнехода», то нужно раздаточную коробку фиксировать на крепления с моста «Москвича», которые обычно держат рессоры. Эти крепления размеряют и переваривают. На слабых вездеходах можно делать пружинные подвески. Однако рессоры гораздо надежнее и избавляют от необходимости модифицировать раму, добавлять сайлентблоки.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

  1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
  2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
  3. В отверстие диска выводится воздушный клапан.
  4. Колесо накачивается воздухом.
  5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

  1. На сваренную или готовую раму устанавливается мотоблок.
  2. Монтируется задний мост и, если нужно, передний.
  3. На раме размещается сидение.
  4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
  5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
  6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
  7. Проверяется работоспособность тормозов.
  8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Как сделать болотоход своими руками?

Одним из самых излюбленных вспомогательных средств туристов являются вездеходы, помогающие преодолеть большое расстояние на местности, передвижение по которой просто невозможно при помощи обыкновенного автомобиля.

Но существуют места, которые стандартный вездеход не способен преодолеть, например, водянистые и болотистые почвы

В таких случаях следует обратить своё внимание на болотоходы, являющиеся более усовершенствованным и устойчивым к вязкой почве видом вездеходов

К тому же, у этих транспортных агрегатов есть весомое преимущество – его не обязательно покупать, поскольку каждый может изготовить болотоход собственноручно. Рассмотрим подробнее основные нюансы изготовления и пошаговые этапы самого процесса.

Каракат «переломка» своими руками

Особенность такой конструкции состоит в её оснащении основаниями в виде стальных рам, соединённых шарниром. Переломный узел обеспечивает вездеход возможностью маневрировать при езде. В самодельных агрегатах такого типа редко используются отклоняемые колёса и стандартное рулевое управление.

«Переломка» может быть сделана самостоятельно. Для этого потребуются чертежи с нужной моделью вездехода, которые можно создать самому или же использовать те, что были разработаны другими людьми, а также место, где будут проводиться работы по монтажу. Стоит отметить, что во время сборки может быть необходимым доработать получившуюся конструкцию, так как чертёж редко может учесть все возможные особенности используемых узлов и деталей. В приведённой ниже инструкции описаны этапы по сооружению «переломки» своими руками.

Изготовить раму

Для того чтобы изготовить раму, необходимо использовать стальной профиль, куски которого скреплены сваркой. В этом процессе нужно учитывать размеры двигателя и трансмиссии. При изготовлении рамы также потребуется установить точки, на которых будет осуществляться крепление узлов. Рама должна выдерживать массу всего оборудования, установленного на неё, а также вес дополнительных нагрузок, например, когда вездеход будет передвигаться по заболоченной или заснеженной местности.

На раме необходимо наличие торцевых пластин, в которых находятся отверстия для того, чтобы закрепить подвижный кулак – внутри него происходит проведение карданного вала. Благодаря этому снижаются риски повредить привод во время движения. Полурамы должны быть обеспечены точками для того, чтобы установить мосты с усилителями. Последним этапом работы с рамой является зачистка от признаков коррозии и покрытие кислотным грунтом – он защитит раму от дальнейшего её появления.

Установить коробку и мосты

Коробку нужно прикрепить к силовому агрегату или же произвести отдельную установку. Раздаточный вал и коробка передач требуют того, чтобы их устанавливали на подушках, имеющих резиновые вкладыши – это позволит понизить уровень вибрации. Мосты следует расположить на кронштейнах, после чего закрепить с помощью гаек и стремянок. Не стоит приваривать детали, так как это может привести к изгибам и повреждениям полуоси. Что касается карданных валов, то их следует подрезать, после чего соединить трубу и шарниры с использованием контактной сварки.

Окрасить

Окрашивайте ударостойкой краской, предназначенной для металлических конструкций. Все детали, не подлежащие покраске, должны предварительно закрываться скотчем. Панели кузова с внешней стороны можно окрасить автомобильной краской: некоторые используют алюминиевые листы, которые не подлежат гниению при воздействии природных явлений.

Установить силовой агрегат

Силовой агрегат должен находиться в передней части конструкции. Если в сооружении используется жидкостное охлаждение, то должно быть место для того, чтобы произвести монтаж радиатора. После его крепления на раме необходима установка топливного бака – он должен соединяться как с механическим насосом, так и с магистралями.

Установить колёса

Вездеход нужно обеспечить четырьмя колёсами с шинами низкого давления – они должны быть обработаны с помощью абразивного инструмента. Из шины предварительно необходимо извлечь стальной корд – это уменьшит вес и увеличит эластичность. Трубку с ниппелем следует вывести на боковую сторону диска, а затем закрыть съёмным щитком из стали. После того, как работа по сборке завершена, потребуется проверить вездеход и при необходимости доработать конструкцию.

Что нужно для изготовления вездехода

Планируя изготовить вездеход своими руками, необходимо заблаговременно убедиться в наличии материалов, чертежей, а также соответствующего инструмента. Для большинства соединений, особенно рамы, рекомендуется использовать сварочный аппарат, что позволит гарантировать длительный срок службы и высокую прочность конструкции.

Материалы

В качестве основы для вездехода на шинах низкого давления может быть удобно использовать мотоблок, что позволит существенно сократить затраты и упростить процесс самостоятельной сборки. Потребуется найти сразу несколько элементов, без которых сооружение караката будет невозможным:

  • рама подходящей формы и размеров;
  • задний мост, который будет использоваться для монтажа задних колес;
  • сидение для водителя, а также средства его защиты от грязи, осадков;
  • осветительные приборы, которые потребуются для движения в темное время суток.

Подобного рода устройство является одноместным, однако при желании, можно установить дополнительные сидения.

Вездеход из УАЗа

Также следует убедиться в том, что мощность двигателя мотоблока, используемого в качестве основы для транспортного средства, достаточна для выбранной конструкции. Универсальными вариантами можно считать мотоблоки Нева, МТЗ, Угра, а также прочие отечественные изделия, у которых мощность мотора больше 10 л.с.

Обязательно почитайте: Вездеход МТЛБ на гусеницах

Также стоит заблаговременно позаботиться о системе охлаждения, поскольку при движении на малой скорости ветер не сможет понизить температуру мотора до приемлемых значений.

Чертежи

Изучив чертежи вездеходов на шинах низкого давления, мастер может внести в конструкцию будущего изделия свои изменения, что позволит адаптировать его для решения конкретных задач либо улучшить технические характеристики. Примером может служить редуктор, который позволит улучшить показатели крутящего момента.

Порядок изготовления

Планируя собрать самодельный болотоход, целесообразно убедиться в наличии всего необходимого, после чего придерживаться следующей инструкции:

  1. Сварить раму, используя металлопрофиль квадратного/прямоугольного сечения.
  2. При желании можно изготовить ломающуюся раму, что станет оптимальным вариантом для поездок по местности со сложным рельефом. Для этого потребуется использовать шкворень, а также независимую подвеску для переднего и заднего моста.
  3. Собрать задний мост, в качестве которого можно воспользоваться аналогичной деталью от старого автомобиля, например Москвич.
  4. Реализовать подвеску, используя амортизаторы, мост соединить с рамой посредством болтов.
  5. Установить на раму мотоблок.
  6. Разместить сидение.
  7. Закрепить защиту рамы из металла или пластика.
  8. Установить колеса, осветительные приборы.

Также конструкция модели может предполагать наличие тормозной системы, что актуально для транспортных средств, передвигающихся с большой скоростью. В этом случае удобнее всего будет использовать старый мотоцикл и установить тормоза на этапе монтажа колес.

Рама караката

Полноприводный каракат «Чертёнок»

Каракат с конструкцией рамы переломного типа и полным приводом. Вездеход был построен для поездок на рыбалку, за ягодами и грибами. Автор старался использовать максимально доступные детали для экономии средств, чтобы вездеход был бюджетным. Вездеход строился автором вместе с отцом, который занимался всеми сварочными работами.

Материалы и агрегаты использованные для постройки этого вездехода:1) мосты от автомобиля москвич 4122) двигатель СЗД с принудительным воздушным охлаждением3) поворотный кулак от Уаза4) реверс редуктор от СЗД5) дополнительный цепной редуктор6) рулевое управление от м-417) колеса ви-3 облегченные8) профильная труба9) ступица от ваз 2108

Рассмотрим более подробно этапы строительства и основные узлы вездехода.

Для начала были сварены две полурамы размером 1600 на 700 из профильной трубы. мосты вездехода были установлены посередине. А так же был сделан узел перелома рам из поворотного кулака УАЗ по схеме Uvat.

Дальше началась разметка основных элементов и их компоновки в вездеходе. В частности автор решил посмотреть куда лучше установить подрамник двигателя.

Одновременно с этим продолжались работы над отдельными конструкциями вездехода. был изготовлен карданный вал, который передает вращение от редуктора к ступице ваз 2108, а затем через звездочку на карданный вал моста москвича.

Основные токарные работы были выполнены по заказу специалистом этого дела.

Ниже видно как соединяется ступица с хвостовиком москвича.

Затем была установлена рулевая рейка от м-41. Рейка была установлена по схеме Uvat:

Тут показано каким образом была сращена рулевая тяга от Уаза и м-41:

Дальше автор решил заняться следующими работами: создание каркаса рамы и установка крыши вездехода, необходимо заблокировать дифференциал в редукторе вездехода, заняться обшивкой машины.

Редуктора в мостах москвича были перевернуты, а так же был установлен редуктор от СЗД.

Как и собирался автор приступил к разборке редуктора вездехода:

После того, как редуктор был разобран, автор заварил в нем дифференциал и приступил к сборке с последующей установкой на свое место в конструкции вездехода.

После того как были доделаны два передних колеса вездехода, автор решил установить крышу:

На задних частях использовался профиль размером 40 на 25 толщиной 2 мм. причем на последнем верхнем профиле был сделан распил, для того, чтобы была возможность одеть кольцо. На передних двух колесах нижний профиль такого же размера 40 на 25 и толщиной 2 мм, а верхний 30 на 30 мм. Создание передних проходило гораздо проще и колесо одевалось легко, в отличии от конструкции задних колес.

После завершения основных работ по трансмиссии вездехода, автор приступил к полевым испытаниям машины. после первых испытаний были выявлены некоторые недоработки конструкции вездехода. В частности они заключались в некорректной работе сцепления вездехода, а так же переключении передач. Поэтому автор занялся доработкой передачи от двигателя к коробке переключения передач и сцеплением. Для этого был заменен родной мотоциклетный трос сцепления, так как он выжимал слишком жестко, что не давало плавности переключения передач. Так же на вездеход была установлена выхлопная труба, дабы снизить шум машины.

В итоге получился вот такой вездеход, дальше планируется установка лобового стекла и фар:

За время эксплуатации вездехода поломок не происходило, были мелкие недочеты в виде оставшихся проблем со сцеплением, а так же оторвало выхлопную трубу из-за сорванной резьбы. Но автор не хочет зашивать переднюю раму оцинковкой по причине того. что в случае непредвиденной серьезной поломки доступ к деталям будет весьма ограничен.

В целом же вездеход проявил себя отлично, мощности двигателя вполне достаточно. минимальная скорость равна 3-5 километрам в час, а максимальная до 15 километров в час. Возможно стоит увеличить максимальную скорость, но автор считает что тяга куда важнее для вездехода. Клиренс равен 42 сантиметрам, чего вполне достаточно, чтобы не наезжать на бревна и пеньки по лесным дорогам. Высота кунга равна 2350 мм, а кабины вездехода 225 сантиметров.

Фотографии готового вездехода:

Видео с вездеходом:

Автор вездехода: Владимир Николаевич с ником «Вованчик» на луноходах из города Санкт-Петербург. Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
